MANUAL DE USUARIO H110MI ASROCK

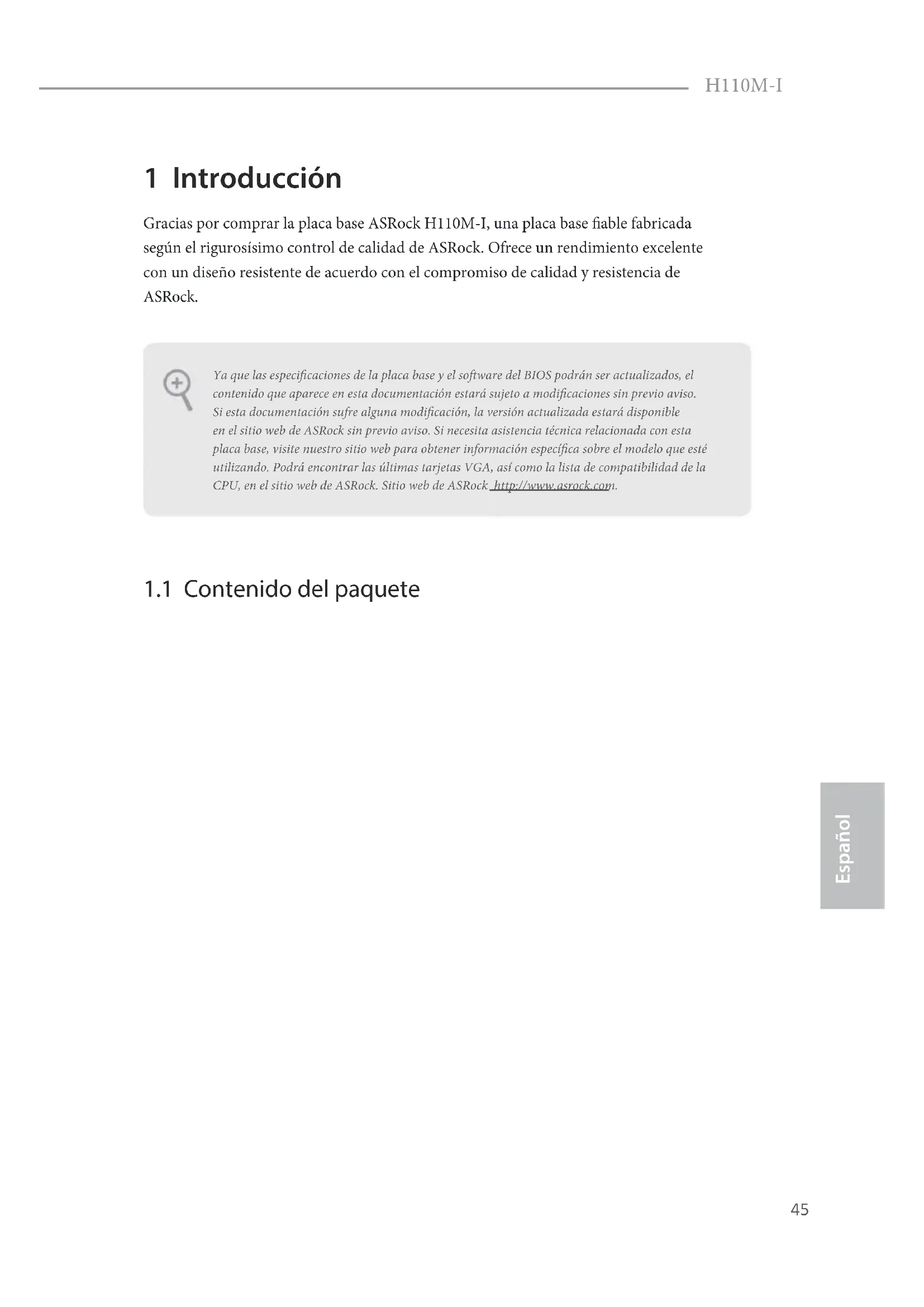

H110M-I Español 1 Introducción Gracias por comprar la placa base ASRock H110M-I, una placa base able fabricada según el rigurosísimo control de calidad de ASRock. Ofrece un rendimiento excelente con un diseño resistente de acuerdo con el compromiso de calidad y resistencia de ASRock.

1.1 Contenido del paquete

• Placa base ASRock H110M-I (Factor de forma Micro ATX)

• Guía de instalación rápida de ASRock H110M-I

• CD de soporte de ASRock H110M-I

• 2 cables de datos Serie ATA (SATA) (Opcional)

• 1 escudo panel I/O Ya que las especicaciones de la placa base y el soware del BIOS podrán ser actualizados, el contenido que aparece en esta documentación estará sujeto a modicaciones sin previo aviso. Si esta documentación sufre alguna modicación, la versión actualizada estará disponible en el sitio web de ASRock sin previo aviso. Si necesita asistencia técnica relacionada con esta placa base, visite nuestro sitio web para obtener información especíca sobre el modelo que esté utilizando. Podrá encontrar las últimas tarjetas VGA, así como la lista de compatibilidad de la CPU, en el sitio web de ASRock. Sitio web de ASRock http://www.asrock.com.46 Español

• Diseño de condensador sólido CPU

• Admite la familia de procesadores Intel® Core

i7/i5/i3/ Pentium®/Celeron® (zócalo 1151) de la 6ª generación

• Admite CPU de hasta 95 W.

• Compatible con la tecnología de Intel® Turbo Boost 2.0 Conjunto de chips

• Tecnología de memoria DDR4 de doble canal

• Compatible con memoria no-ECC, sin búfer DDR4 2133

• Capacidad máxima de la memoria del sistema: 32GB

• Admite Perl de memoria extremo de Intel® (XMP) 2.0 Ranura de expansión

• 1 ranura PCI Express 3.0 x16 (PCIE2:modo x16)*

• Admite unidad de estado sólido de NVMe como disco de arranque

• 1 ranura PCI Express 2.0 x1 Grácos

• La Tecnología visual integrada de grácos HD de Intel® y las salidas de VGA son compatibles únicamente con procesadores con GPU integrado.

• Compatible con la Tecnología visual integrada de grácos HD de Intel®: Intel® Quick Sync Video con AVC, MVC (S3D) y MPEG-2 Full HW Encode1, Intel® InTru

• Memoria compartida máxima: 1792MB

• Compatible con DVI-D con máxima resolución hasta 1920x1200 @ 60Hz

• Compatible con reproducción Blu-ray (BD) Full HD de 1080p con puerto DVI-D47 H110M-I Español Audio

• 7.1 Audio CH HD (Códec de audio Realtek ALC887) *Para congurar 7.1 Audio CH HD, deberá utilizar un módulo del panel frontal de audio HD y habilitar la característica de audio multicanal a través del controlador de audio.

• Compatible con protección por sobretensión (protección ASRock Full Spike)

• Compatible con Wake-On-LAN

• Compatible con protección contra rayos y electricidad elec- trostática (protección ASRock Full Spike)

• Compatible con Ethernet de consumo eciente de energía 802.3az

• Compatible con PXE Panel trasero I/O

• 1 puerto de ratón PS/2

• 1 puerto de teclado PS/2

• 4 puertos USB 2.0 (compatible con protección contra electrici- dad estática (protección ASRock Full Spike))*

• La función de reactivación ACPI solo se admite en puertos USB23.

• 2 puertos USB 3.0 (compatible con protección contra electrici- dad estática (protección ASRock Full Spike))

• 1 puerto LAN RJ-45 con LED (ACT/LINK LED y SPEED LED)

• Conector de audio HD: Entrada de línea / Altavoz frontal / Micrófono Alma- cenami- ento

• 1 cabezal de intrusión de chasis y de altavoces

• 1 Conector (4 contactos) para el ventilador de la CPU (control de velocidad de ventilador inteligente)

• 1 Conectores (4 contactos) para el ventilador del chasis (control de velocidad de ventilador inteligente)

• 1 Conector de alimentación ATX de 24 pines

• 1 conector de alimentación de 12V de 8 pines

• 1 Conector de audio del panel frontal48 Español Tenga en cuenta que existen ciertos riesgos relacionados con el overclocking (sobreaceler- ación), incluyendo el ajuste de la conguración del BIOS, aplicando la Tecnología overcloking no vinculada o utilizando las herramientas de overclocking de tercera parte. El overclocking podría afectar la estabilidad de su sistema o incluso dañar los componentes y dispositivos de su sistema. Si lo realiza, todos los riesgos y gastos derivados del overclocking serán de su entera responsabilidad. No nos hacemos responsables de posibles daños producidos por el overclocking.

• Para obtener más información acerca del producto, visite nuestro sitio web: http://www.asrock.com

• 1 cabezal USB 2.0 (compatible con 2 puertos USB 2.0) (compatible con protección contra electricidad estática (protección ASRock Full Spike))

• 1 cabezal USB 3.0 (compatible con 2 puertos USB 3.0) (compatible con protección contra electricidad estática (protección ASRock Full Spike)) Función del BIOS

• BIOS legal UEFI AMI compatible con interfaz gráca de usuario multilingüe

• Eventos de reactivación conformes con ACPI 5.0

• Método de sensor de temperatura de la CPU/Chasis

• Tacómetro del ventilador de la CPU/Chasis

• CPU/Chasis Ventilador silencioso (Ajuste automático de velocidad del ventilador del chasis por temperatura de la CPU)

• Control multivelocidad del ventilador de la CPU/Chasis

• Detección de CUBIERTA ABIERTA

• Para instalar el sistema operativo Windows® 7, se necesita un disco de instalación modicado con los controladores xHCI empaquetados en el archivo ISO. Consulte la página 113 para obtener información más detallada.

• Para obtener el controlador actualizado para Windows® 10, visite el sitio Web desde ASRock para obtener detalles: http://www.asrock.com Certica- ciones

• FCC, CE, WHQL49 H110M-I Español

1.3 Conectores y cabezales incorporados

Cabezal del panel del sistema (PANEL1 de 9 pines) (consulte la pág.1, N.º 11) Conecte el interruptor de alimentación, restablezca el interruptor y el indicador del estado del sistema del chasis a los valores de este cabezal, según los valores asignados a los pines como se indica a continuación. Cerciórese de cuáles son los pines positivos y los negativos antes de conectar los cables. GND

RESET#PWRBTN#PLED-PLED+

GND PWRBTN (Interruptor de alimentación): Conéctelo al interruptor de alimentación del panel frontal del chasis. Deberá congurar la forma en la que su sistema se apagará mediante el interruptor de alimentación. RESET (Interruptor de reseteo): Conéctelo al interruptor de reseteo del panel frontal del chasis. Pulse el interruptor de reseteo para resetear el ordenador si éste está bloqueado y no se puede reiniciar de forma normal. PLED (Indicador LED de la alimentación del sistema): Conéctelo al indicador de estado de la alimentación del panel frontal del chasis. El indicador LED permanece encendido cuando el sistema está funcionando. El indicador LED parpadea cu- ando el sistema se encuentra en estado de suspensión S1/S3. El indicador LED se apaga cuando el sistema se encuentra en estado de suspensión S4 o está apagado (S5). HDLED (Indicador LED de actividad en el disco duro): Conéctelo al indicador LED de actividad en el disco duro del panel frontal del chasis. El indica- dor LED permanece encendido cuando el disco duro está leyendo o escribiendo datos. El diseño del panel frontal puede ser diferente dependiendo del chasis. Un módulo de panel frontal consta principalmente de: interruptor de alimentación, interruptor de reseteo, indicador LED de alimentación, indicador LED de actividad en el disco duro, altavoz, etc. Cuando conecte su módulo del panel frontal del chasis a este cabezal, asegúrese de que las asignaciones de los cables y los pines coinciden correctamente. Los cabezales y conectores incorporados NO son puentes. NO coloque tapas de puente sobre estos cabezales y conectores. Si coloca tapas de puente sobre los cabezales y conectores dañará de forma permanente la placa base.50 Español Cabezal de intrusión de chasis y de altavoces (SPK_CI1 de 7 contactos) (consulte la pág.1, N.º 12) Conecte la intrusión de chasis y el altavoz del chasis a este cabezal. Conectores Serie ATA3 (SATA3_0) (consulte la pág.1, N.º 7) (SATA3_1) (consulte la pág.1, N.º 13) (SATA3_2) (consulte la pág.1, N.º 14) (SATA3_3) (consulte la pág.1, N.º 15) Estos cuatro conectores SATA3 son compatibles con cables de datos SATA para dispositivos de almacenamiento interno con una velocidad de transferencia de datos de hasta 6,0 Gb/s. Cabezal USB 2.0 (USB_4_5 de 9 pines) (consulte la pág.1, N.º 9) DUMMYGNDGND

Además de cuatro puertos USB 2.0 en el panel I/O, esta placa base contiene un cabezal. Cada cabezal USB

2.0 admite dos puertos.

Cabezal USB 3.0 (USB3_3_4 de 19 pines) (consulte la pág.1, N.º 6)

+5V DUMMYSIGNAL GND DUMMY SPEAKERDUMMY SATA3_3 SATA3_1 SATA3_2 SATA3_051 H110M-I Español Cabezal de audio del panel frontal (HD_AUDIO1 de 9 pines) (consulte la pág.1, N.º 16)

MIC_RETPRESENCE# GN D

Este cabezal se utiliza para conectar dispositivos de audio al panel de audio frontal. Conector del ventilador del chasis (CHA_FAN1 de 4 pines) (consulte la pág.1, N.º 4) GND

FAN_VOLTAGECHA_FAN_SPEEDFAN_SPEED_CONTROL

Conecte el cable del ventilador al conector del ventilador y haga coincidir el cable negro con el pin de conexión a tierra. Conector del ventilador de la CPU (CPU_FAN1 de 4 pines) (consulte la pág.1, N.º 2) GND FAN_VOLTAGE

Esta placa base contiene un conector de ventilador (ventilador silencioso) de CPU de 4 pines. Si tiene pensando conectar un ventilador de CPU de 3 pines, conéctelo al Pin 1-3.

1. El Audio de Alta Denición (HDA, en inglés) es compatible con el método de sensor de

conectores, sin embargo, el cable del panel del chasis deberá ser compatible con HDA para que pueda funcionar correctamente. Siga las instrucciones que se indican en nuestro manual y en el manual del chasis para instalar su sistema.

2. Si utiliza un panel de audio AC’97, colóquelo en el cabezal de audio del panel frontal sigu-

iendo los pasos que se describen a continuación: A. Conecte Mic_IN (MIC) a MIC2_L. B. Conecte Audio_R (RIN) a OUT2_R y Audio_L (LIN) a OUT2_L. C. Conecte Ground (Conexión a tierra) (GND) a Ground (GND). D. MIC_RET y OUT_RET se utilizan únicamente con el panel de audio HD. No es necesario que los conecte en el panel de audio AC’97. E. Para activar el micrófono frontal, vaya a la cha “micrófono frontal” (FrontMic) en el panel de control de Realtek y ajuste el “Volumen de grabación” (Recording Volume).52 Español Conector de alimentación ATX (ATXPWR1 de 24 pines) (consulte la pág.1, N.º 5) Esta placa base contiene un conector de alimen- tación ATX de 24 pines. Para utilizar una toma de alimentación ATX de 20 pines, conéctela en los Pines del 1 al 13. Conector de alimentación ATX de 12V (ATX12V1 de 8 pines) (consulte la pág.1, N.º 1)

Esta placa base contiene un conector de alimentación ATX de 12V y 8 pines. Cabezal TPM (TPMS1 de 17 pines) (consulte la pág.1, N.º 8)

Este conector es compatible con el sistema Módulo de Plataforma Se- gura (TPM, en inglés), que puede almacenar de forma segura claves, certicados digitales, contraseñas y datos. Un sistema TPM también ayuda a aumentar la seguridad en la red, protege las identidades digitales y garantiza la integridad de la plataforma. Borrar plataforma CMOS (CLRMOS1) (consulte la pág.1, N.º 10) CLRMOS1 le permite borrar los datos del CMOS. Para borrar la CMOS, extraiga la batería CMOS y cortocircuite el contacto Borrar la plataforma CMOS.

• 1 x Porta PS/2 para Teclado
