MANUALE UTENTE H110MI ASROCK

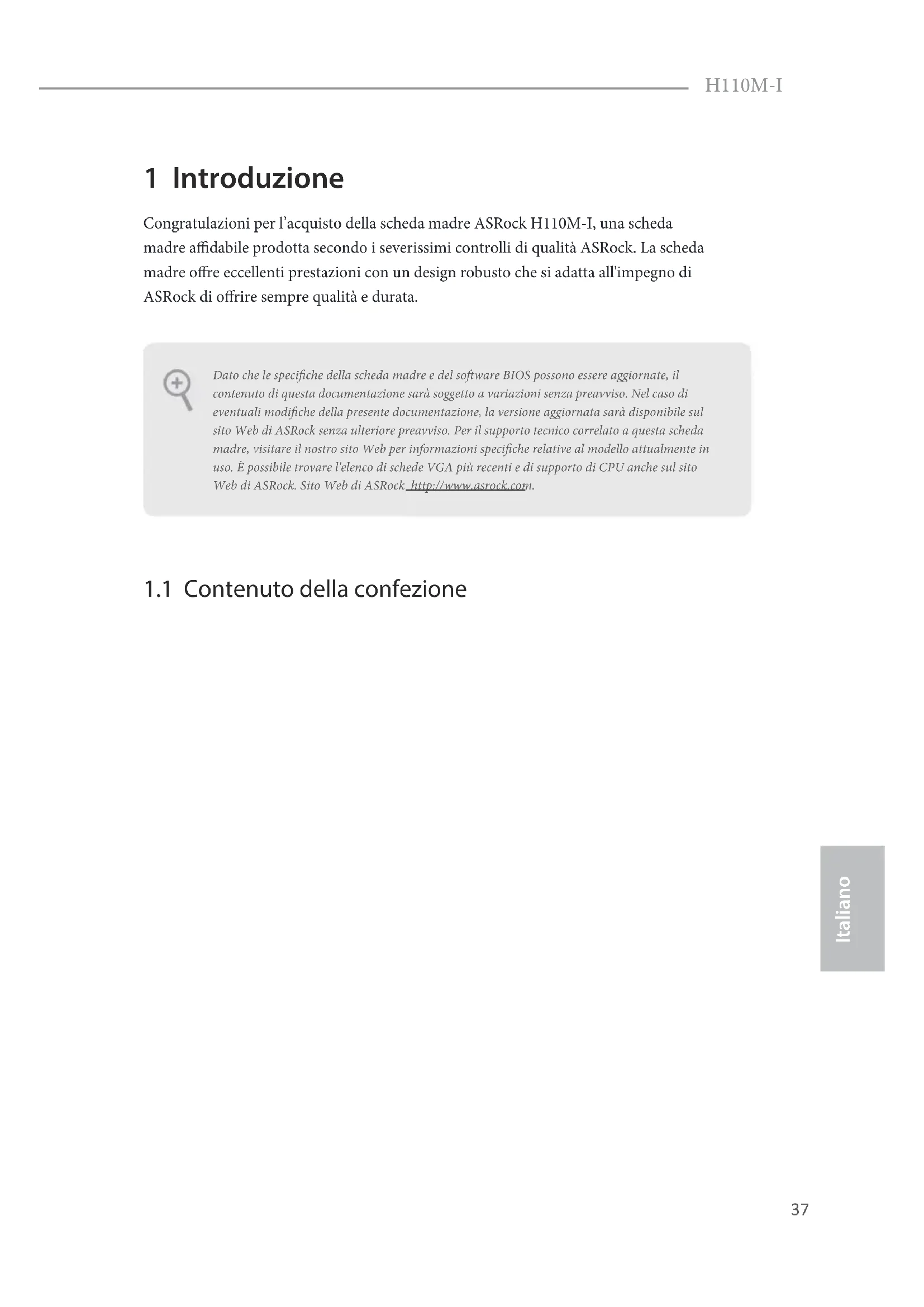

H110M-I Italiano 1 Introduzione Congratulazioni per l’acquisto della scheda madre ASRock H110M-I, una scheda madre adabile prodotta secondo i severissimi controlli di qualità ASRock. La scheda madre ore eccellenti prestazioni con un design robusto che si adatta all'impegno di ASRock di orire sempre qualità e durata.

1.1 Contenuto della confezione

• Scheda madre H110M-I ASRock (fattore di forma micro ATX)

• Guida rapida di installazione H110M-I ASRock

• CD di supporto H110M-I ASRock

• 2 x cavi dati Serial ATA (SATA) (opzionali)

• 1 x mascherina metallica posteriore I/O Dato che le speciche della scheda madre e del soware BIOS possono essere aggiornate, il contenuto di questa documentazione sarà soggetto a variazioni senza preavviso. Nel caso di eventuali modiche della presente documentazione, la versione aggiornata sarà disponibile sul sito Web di ASRock senza ulteriore preavviso. Per il supporto tecnico correlato a questa scheda madre, visitare il nostro sito Web per informazioni speciche relative al modello attualmente in uso. È possibile trovare l'elenco di schede VGA più recenti e di supporto di CPU anche sul sito Web di ASRock. Sito Web di ASRock http://www.asrock.com.38 Italiano

• Fattore di forma Micro ATX

• Design condensatore solido CPU

• Supporto di CPU no a 95W

• Capacità max. della memoria di sistema: 32 GB

• Supporto di XMP (Extreme Memory Prole) Intel® 2.0 Alloggio d’espansione

• 1 x Alloggio PCI Express 3.0 x16 (PCIE2:modalità x16)*

• Supporto di SSD NVMe come disco d’avvio

• 1 x alloggio PCI Express 2.0 x1 Graca *Le uscite Intel® HD Graphics Built-in Visualse VGA possono essere supportate solo con processori dotati di GPU integrata.

• Supporta DVI-D con una risoluzione max. no a 1920 x 1200 a 60 Hz

• Supporto accelerazione codec multimediale: HEVC, VP8, VP9

• Supporto di HDCP con le porte DVI-D

• Supporta Blu-ray (BD) Full HD 1080p, riproduzione con porte DVI-D Audio

• Audio HD 7.1 CH (codec audio Realtek ALC887)

• Per congurare l’audio HD 7.1 canali, è necessario utilizzare un modulo pannello frontale audio HD ed attivare la funzione audio multicanale tramite il driver audio.

• Supporto protezione da sovratensione (protezione completa ASRock dai picchi di corrente)

• Supporto la protezione da fulmini/scariche elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente)

• 1 x porta tastiera PS/2

• 4 x Porte USB 2.0 (supporto protezione da scariche elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente))*

• La funzione di attivazione ACPI è supportata solo sulle porte USB23.

• 2 x Porte USB 3.0 (supporto protezione da scariche elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente))

• 1 x porta LAN RJ-45 con LED (ACT/LINK LED e SPEED LED)

• Connettori audio HD: Ingresso linea / altoparlante frontale / microfono Archiviazi- one

• 1 x collegamento altoparlante e intrusione telaio

• 1 x Connettore ventola CPU (4 pin) (Smart Fan Speed Control)

• 1 x connettore ventola telaio (4 pin) (Smart Fan Speed Control)

• 1 x connettore alimentazione ATX 24 pin

• 1 x Connettore alimentazione 12V 8-pin

• 1 x connettore audio pannello frontale40 Italiano Prestare attenzione al potenziale rischio previsto nella pratica di overclocking, inclusa la regolazione delle impostazioni nel BIOS, l'applicazione di tecnologia di Untied Overclocking o l'utilizzo di strumenti di overclocking di terze parti. L'overclocking può inuenzare la stabilità del sistema o perno provocare danni ai componenti e ai dispositivi del sistema. Occorre eseguirlo a proprio rischio e spese. Non ci riterremo responsabili per possibili danni provocati da overclocking.

• Per informazioni dettagliate sul prodotto, visitare il nostro sito Web: http://www.asrock.com

• 1 x Collettore USB 2.0 (supporta 2 porte USB 2.0) (supporto protezione da scariche elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente))

• 1 x Collettore USB 3.0 (supporta 2 porte USB 3.0) (supporto protezione da scariche elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente)) Funzionalità BIOS

• AMI UEFI Legal BIOS con interfaccia di supporto multilingue

• Eventi di riattivazione conformi a ACPI 5.0

• Supporto di SMBIOS 2.7

• Regolazione variabile tensione CPU, GT_CPU, DRAM, PCH

• Tachimetro ventola CPU/telaio

• Ventola silenziosa CPU/telaio (regolazione automatica velocità in base alla temperatura della CPU)

• Ventola CPU/telaio con controllo di varie velocità

• Rilevamento CASE OPEN

• Monitoraggio tensione: +12 V, +5 V, +3,3 V, CPU Vcore

• Per installare Windows® 7, è necessario un disco di installazione modicato con i driver xHCI integrati nel le ISO. Fare riferimen- to a pagina 113 per altre istruzioni dettagliate.

• Per il driver aggiornato di Windows® 10, visitare il sito ASRock all’indirizzo: http://www.asrock.com Certica- zioni

• FCC, CE, WHQL41 H110M-I Italiano

1.3 Header e connettori sulla scheda

Header sul pannello del sistema (PANEL1 a 9 pin) (vedere pag. 1, n. 11) Collegare l'interruttore dell'alimentazione, l'interruttore di reset e l'indicatore dello stato del sistema sullo chassis su questo header secondo la seguente assegnazione dei pin. Annotare i pin positivi e negativi prima di collegare i cavi. GND

RESET#PWRBTN#PLED-PLED+

GND PWRBTN (interruttore di alimentazione): collegare all'interruttore dell'alimentazione sul pannello anteriore dello chassis. È possibile congurare il modo in cui spegnere il sistema utilizzando l'interruttore dell'alimentazione. RESET (interruttore di reset): collegare all'interruttore di reset sul pannello anteriore dello chassis. Premere l'interruttore di reset per riavviare il computer se il computer si blocca e non riesce ad eseguire un normale riav- vio. PLED (LED alimentazione del sistema): collegare all'indicatore di stato dell'alimentazione sul pannello anteriore dello chassis. Il LED è acceso quando il sistema è in funzione. Il LED continua a lampeggiare quando il sistema si trova nello stato di sospensione S1/S3. Il LED è spento quando il sistema si trova nello stato di sospensione S4 o quando è spento (S5). HDLED (LED di attività disco rigido): collegare al LED di attività disco rigido sul pannello anteriore dello chassis. Il LED è acceso quando il disco rigido sta leggendo o scrivendo dati. Il design del pannello anteriore può cambiare a seconda dello chassis. Un modulo di pannello anteriore è composto principalmente da interruttore di alimentazione, interruttore di reset, LED di alimentazione, LED di attività disco rigido, altoparlante, ecc. Quando si collega il modulo del pannello anteriore dello chassis a questo header, accertarsi che le assegnazioni del lo e le assegnazioni del pin corrispondano correttamente. Gli header e i connettori sulla scheda NON sono jumper. NON posizionare cappucci del jumper su questi header e connettori. Il posizionamento di cappucci del jumper su header e connettori provocherà danni permanenti alla scheda madre.42 Italiano Collegamento altoparlante e intrusione telaio (SPK_CI1 a 7 pin) (vedere pag. 1, n. 12) Collegare l’intrusione tel- aio e l’altoparlante a questo collegamento. Connettori Serial ATA3 (SATA3_0) (vedere pag. 1, n. 7) (SATA3_1) (vedere pag. 1, n. 13) (SATA3_2) (vedere pag. 1, n. 14) (SATA3_3) (vedere pag. 1, n. 15) Questi quattro connettori SATA3 supportano cavi dati SATA per dispositivi di archiviazione interna, con una velocità di trasferimento dati no a 6,0 Gb/s. Header USB 2.0 (USB_4_5 a 9 pin) (vedere pag. 1, n. 9) DUMMYGNDGND

Oltre alle quattro porte USB 2.0 sul pannello I/O, su questa scheda madre vi è un header. Ciascun header USB 2.0 può supportare due porte. Header USB 3.0 (USB3_3_4 a 19 pin) (vedere pag. 1, n. 6)

IntA_PB_D+DummyIntA_PB_D- GND IntA_PB_SSTX+ GND IntA_PB_SSTX-IntA_PB_SSRX+IntA_PB_SSRX-VbusVbus Vbus IntA_PA_SSRX-IntA_PA_SSRX+ GND IntA_PA_SSTX-IntA_PA_SSTX+ GND IntA_PA_D-IntA_PA_D+ Oltre alle due porte USB

3.0 sul pannello I/O, su

questa scheda madre vi è un header. Ciascun header USB 3.0 può supportare due porte.

Questo header serve a collegare i dispositivi audio al pannello audio anteriore. Connettore della ventola dello chassis (CHA_FAN1 a 4 pin) (vedere pag. 1, n. 4) GND

FAN_VOLTAGECHA_FAN_SPEEDFAN_SPEED_CONTROL

Collegare il cavo della ventola al connettore della ventola e far corrispondere il lo nero al pin di terra. Connettore ventola CPU (CPU_FAN1 a 4 pin) (vedere pag. 1, n. 2) GND FAN_VOLTAGE

Questa scheda madre è dotata di un connettore per la ventola della CPU (Ventola silenziosa) a 4 pin. Se si decide di collegare una ventola della CPU a 3 pin, collegarla al pin 1-3.

1. L'audio ad alta denizione supporta le funzioni Jack sensing, ma il lo del pannello sullo

chassis deve supportare HDA per funzionare correttamente. Seguire le istruzioni presenti nel nostro manuale e nel manuale dello chassis per installare il sistema.

2. Se si utilizza un pannello audio AC’97, installarlo sull'header audio del pannello anteriore

seguendo le fasi di seguito: A. Collegare Mic_IN (MIC) a MIC2_L. B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L. C. Collegare Ground (GND) a Ground (GND). D. MIC_RET e OUT_RET servono soltanto per il pannello audio HD. Non è necessario col- legarli per il pannello audio AC’97. E. Per attivare il microfono anteriore, andare alla scheda “FrontMic” nel pannello di controllo Realtek e regolare il “Volume di registrazione”.44 Italiano Connettore di alimentazione ATX (ATXPWR1 a 24 pin) (vedere pag. 1, n. 5) Questa scheda madre è dotata di un connettore di alimentazione ATX a 24 pin. Per utilizzare un'alimentazione ATX a 20 pin, collegarla lungo il pin 1 e il pin 13. Connettore di alimentazione ATX da 12 V (ATX12V1 a 8 pin) (vedere pag. 1, n. 1)

Questa scheda madre è dotata di un connettore di alimentazione ATX da 12 V a 8 pin. Header TPM (TPMS1 a 17 pin) (vedere pag. 1, n. 8)

Questo connettore supporta il sistema Trusted Platform Module (TPM), che può archiviare in modo sicuro chiavi, certi- cati digitali, password e dati. Un sistema TPM permette anche di potenziare la sicurezza della rete, di proteggere identità digitali e di garantire l'integrità della piat- taforma. Pad Clear CMOS (CLRMOS1) (vedere pag. 1, n. 10) CLRMOS1 permette si azzerare i dati nella CMOS. Per calcellare la CMOS, estrarre la batteria CMOS e cortocircuitare i pad Clear CMOS.
