BEDIENUNGSANLEITUNG H110MI ASROCK

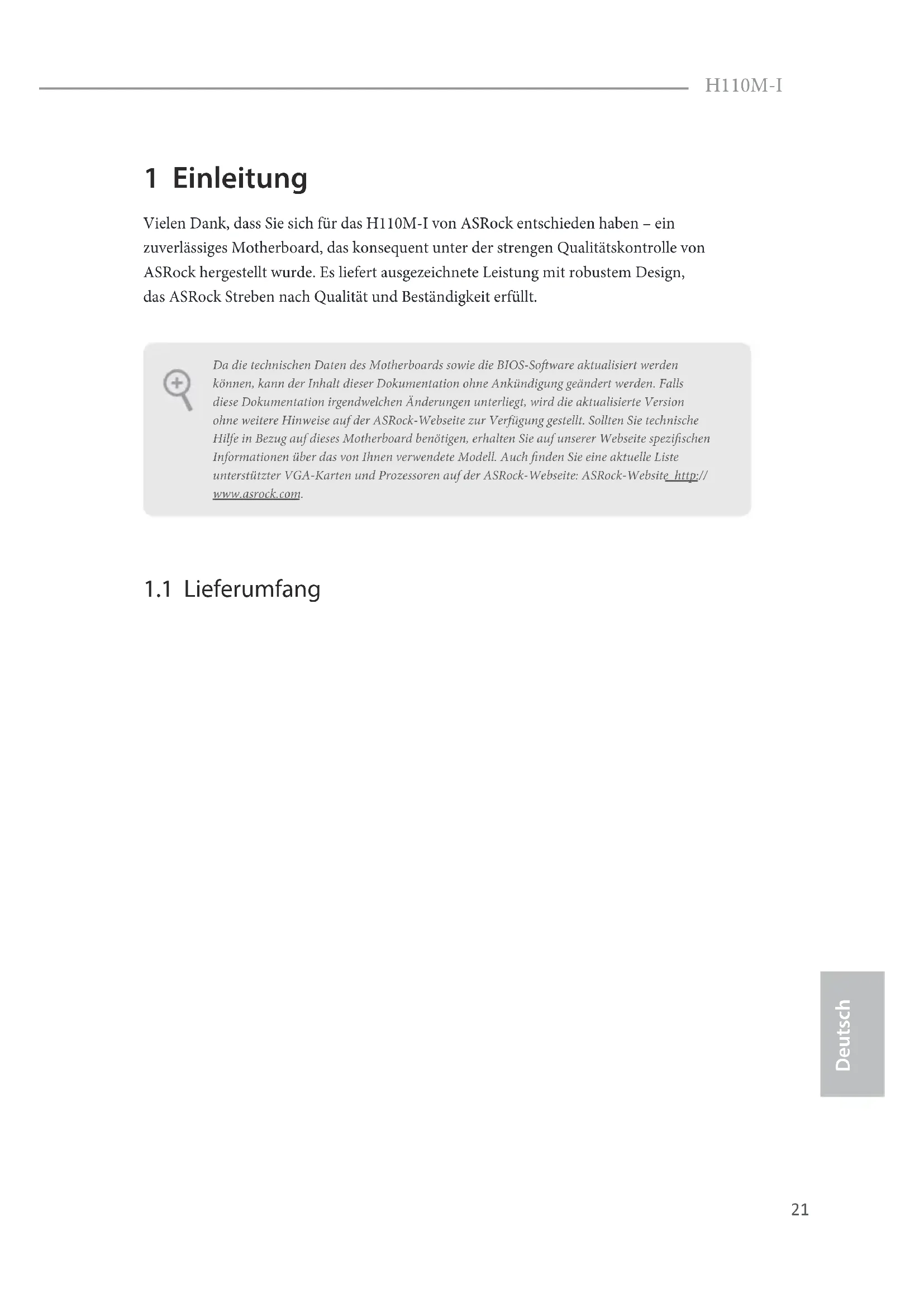

H110M-I Deutsch 1 Einleitung Vielen Dank, dass Sie sich für das H110M-I von ASRock entschieden haben – ein zuverlässiges Motherboard, das konsequent unter der strengen Qualitätskontrolle von ASRock hergestellt wurde. Es liefert ausgezeichnete Leistung mit robustem Design, das ASRock Streben nach Qualität und Beständigkeit erfüllt.

• ASRock H110M-I-Schnellinstallationsanleitung

• 1 x E/A-Blendenabschirmung Da die technischen Daten des Motherboards sowie die BIOS-Soware aktualisiert werden können, kann der Inhalt dieser Dokumentation ohne Ankündigung geändert werden. Falls diese Dokumentation irgendwelchen Änderungen unterliegt, wird die aktualisierte Version ohne weitere Hinweise auf der ASRock-Webseite zur Verfügung gestellt. Sollten Sie technische Hilfe in Bezug auf dieses Motherboard benötigen, erhalten Sie auf unserer Webseite spezischen Informationen über das von Ihnen verwendete Modell. Auch nden Sie eine aktuelle Liste unterstützter VGA-Karten und Prozessoren auf der ASRock-Webseite: ASRock-Website http://www.asrock.com.22 Deutsch

1.2 Technische Daten

• Unterstützt die Prozessoren Intel® Core

• Unterstützt CPU bis 95 W

• Unterstützt Intel® Turbo Boost 2.0-Technologie Chipsatz

• Intel® H110 Speicher

• Dualkanal-DDR4-Speichertechnologie

• 2 x DDR4-DIMM-Steckplätze

• Unterstützt DDR4 2133 non-ECC, ungepuerter Speicher

• Systemspeicher, max. Kapazität: 32GB

• Unterstützt Intel® Extreme Memory Prole (XMP) 2.0 Erweiter- ungssteck- platz

• 1 x PCI-Express 3.0-x16-Steckplatz (PCIE2:x16-Modus)*

• Unterstützt NVMe-SSD als Bootplatte

• 1 x PCI-Express 2.0-x1-Steckplatz Grak- karte

• Integrierte Intel® HD Graphics-Visualisierung und VGA- Ausgänge können nur mit Prozessoren unterstützt werden, die GPU-integriert sind.

• Unterstützt integrierte Intel® HD Graphics-Visualisierung: Intel® Quick Sync Video mit AVC, MVC (S3D) und MPEG- 2 Full HW Encode1, Intel® InTru

• Max. geteilter Speicher: 1792 MB

• Unterstützt DVI-D mit maximaler Auösung von 1920 x 1200 bei 60 Hz

• Unterstützt beschleunigte Mediencodecs: HEVC, VP8, VP9

• Unterstützt HDCP mit DVI-D-Port

• Unterstützt Blu-ray- (BD) Wiedergabe (Full HD/1080p) mit DVI-D-Port23 H110M-I Deutsch Audio

• 7.1-Kanal-HD-Audio (Realtek ALC887-Audiocodec)

• Zur Konguration von 7.1-Kanal-HD-Audio müssen Sie ein HD- Frontblenden-Audiomodul nutzen und den Mehrkanalton über den Audiotreiber aktivieren.

• Unterstützt Überspannungsschutz (ASRock Full Spike Protection)

• Unterstützt Wake-On-LAN

• Unterstützt Blitzschutz/Schutz gegen elektrostatische Entla- dung (ASRock Full Spike Protection)

• Unterstützt energieezientes Ethernet 802.3az

• Unterstützt PXE Rück- blende, E/A

• 1 x PS/2-Mausanschluss

• 1 x PS/2-Tastaturanschluss

• 4 x USB 2.0-Ports (unterstützt Schutz gegen elektrostatische Entladung (ASRock Full Spike Protection))*

• ACPI-Weckfunktion wird nur an USB23-Ports unterstützt.

• 2 x USB 3.0-Ports (unterstützt Schutz gegen elektrostatische Entladung (ASRock Full Spike Protection))

• 1 x RJ-45-LAN-Port mit LED (Aktivität/Verbindung-LED und Geschwindigkeit-LED)

• HD-Audioanschlüsse: Line-in / Vorderer Lautsprecher / Mik- rofon Speicher

• 4 x SATA-III-6,0-Gb/s-Anschlüsse, unterstützt NCQ, AHCI und Hot-Plugging Anschluss

• 1 x Gehäuseeingri- und Lautsprecher-Stileiste

• 1 x CPU-Lüeranschluss (4-polig) (intelligente Lüerge- schwindigkeitssteuerung)

• 1 x Gehäuselüeranschluss (4-polig) (intelligente Lüerge- schwindigkeitssteuerung)

• 1 x 24-poliger ATX-Netzanschluss

• 1 x 8-poliger 12-V-Netzanschluss

• 1 x Audioanschluss an Frontblende24 Deutsch Bitte beachten Sie, dass mit einer Übertaktung, zu der die Anpassung von BIOS-Einstellungen, die Anwendung der Untied Overclocking Technology oder die Nutzung von Übertaktung- swerkzeugen von Drittanbietern zählen, bestimmte Risiken verbunden sind. Eine Übertaktung kann sich auf die Stabilität Ihres Systems auswirken und sogar Komponenten und Geräte Ihres Systems beschädigen. Sie sollte auf eigene Gefahr und eigene Kosten durchgeführt werden. Wir übernehmen keine Verantwortung für mögliche Schäden, die durch eine Übertaktung verur- sacht wurden.

• Detaillierte Produktinformationen nden Sie auf unserer Webseite: http://www.asrock.com

• 1 x USB 2.0-Stileiste (unterstützt 2 USB 2.0-Ports) (unterstützt Schutz gegen elektrostatische Entladung (ASRock Full Spike Protection))

• 1 x USB 3.0-Stileiste (unterstützt 2 USB 3.0-Ports) (unterstützt Schutz gegen elektrostatische Entladung (ASRock Full Spike Protection)) BIOS- Funktion

• AMI-UEFI-Legal-BIOS mit Unterstützung mehrsprachiger grascher Benutzerschnittstellen

• ACPI 5.0-konforme Aufweckereignisse

• SMBIOS 2.7-Unterstützung

• CPU, GT_CPU, DRAM, PCH 1.0V, VCCIO, VCCSA Mehr- fachspannungsanpassung Hard- wareüber- wachung

• CPU-/Gehäusetemperaturerkennung

• CPU-/Gehäuselüertachometer

• Lautloser CPU-/Gehäuselüer (automatische Anpassung der Gehäuselüergeschwindigkeit durch CPU-Temperatur)

• CPU-/Gehäuselüer-Mehrfachgeschwindigkeitssteuerung

• Gehäuse-oen-Erkennung

• Spannungsüberwachung: +12 V, +5 V, +3,3 V, CPU Vcore Betrieb- ssystem

• Microso® Windows® 10, 64 Bit / 8.1, 64 Bit / 7, 32 Bit / 7, 64 Bit

• Zur Installation des Windows® 7-Betriebssystems wird ein modi- ziertes Installationslaufwerk mit xHCI-Treibern in der ISO-Datei benötigt. Detaillierte Anweisungen nden Sie auf Seite 113.

• Einzelheiten zum aktualisierten Windows® 10-Treiber entneh- men Sie bitte der ASRock-Webseite: http://www.asrock.com Zerti- zierungen

• FCC, CE, WHQL25 H110M-I Deutsch

1.3 Integrierte Stiftleisten und Anschlüsse

Systemblende-Stileiste (9-polig, PANEL1) (siehe S. 1, Nr. 11) Verbinden Sie Netzschalter, Reset-Taste und Systemstatusanzeige am Gehäuse entsprechend der nachstehenden Pinbelegung mit dieser Stileiste. Beachten Sie vor Anschließen der Kabel die positiven und negativen Kontakte. GND

RESET#PWRBTN#PLED-PLED+

GND PWRBTN (Ein-/Austaste): Mit der Ein-/Austaste an der Frontblende des Gehäuses verbinden. Sie können die Abschaltung Ihres Systems über die Ein-/Austaste kongurieren. RESET (Reset-Taste): Mit der Reset-Taste an der Frontblende des Gehäuses verbinden. Starten Sie den Computer über die Reset-Taste neu, wenn er abstürzt oder sich nicht normal neu starten lässt. PLED (Systembetriebs-LED): Mit der Betriebsstatusanzeige an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn das System läu. Die LED blinkt, wenn sich das System im S1/S3-Ruhezustand bendet. Die LED ist aus, wenn sich das System im S4-Ruhezustand bendet oder ausgeschaltet ist (S5). HDLED (Festplattenaktivitäts-LED): Mit der Festplattenaktivitäts-LED an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn die Festplatte Daten liest oder schreibt. Das Design der Frontblende kann je nach Gehäuse variieren. Ein Frontblendenmodul besteht hauptsächlich aus Ein-/Austaste, Reset-Taste, Betrieb-LED, Festplattenaktivität-LED, Lautspre- cher etc. Stellen Sie beim Anschließen Ihres Frontblendenmoduls an diese Stileiste sicher, dass Kabel- und Pinbelegung richtig abgestimmt sind. Integrierte Stileisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper-Kappen an diesen Stileisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen an diesen Stileisten und Anschlüssen können Sie das Motherboard dauerha beschädigen.26 Deutsch Gehäuseeingris- und Lautsprecher-Stileiste (7-polig, SPK_CI1) (siehe S. 1, Nr. 12) Bitte verbinden Sie Gehäu- seeingrisvorrichtung und den Gehäuselautsprecher mit dieser Stileiste. Serial-ATA-III-Anschlüsse (SATA3_0) (siehe S. 1, Nr. 7) (SATA3_1) (siehe S. 1, Nr. 13) (SATA3_2) (siehe S. 1, Nr. 14) (SATA3_3) (siehe S. 1, Nr. 15) Diese vier SATA-III- Anschlüsse unterstützen SATA-Datenkabel für interne Speichergeräte mit einer Datenübertragungsg eschwindigkeit bis 6,0 Gb/

USB 2.0-Stileiste (9-polig, USB_4_5) (siehe S. 1, Nr. 9) DUMMYGNDGND

Neben vier USB 2.0-Ports an der E/A-Blende bendet sich eine Stileiste an diesem Motherboard. Jede USB 2.0-Stileiste kann zwei Ports unterstützen. USB 3.0-Stileiste (19-polig, USB3_3_4) (siehe S. 1, Nr. 6)

IntA_PB_D+DummyIntA_PB_D- GND IntA_PB_SSTX+ GND IntA_PB_SSTX-IntA_PB_SSRX+IntA_PB_SSRX-VbusVbus Vbus IntA_PA_SSRX-IntA_PA_SSRX+ GND IntA_PA_SSTX-IntA_PA_SSTX+ GND IntA_PA_D-IntA_PA_D+ Neben zwei USB 3.0-Ports an der E/A-Blende bendet sich eine Stileiste an diesem Motherboard. Jede USB 3.0-Stileiste kann zwei Ports unterstützen.

Diese Stileiste dient dem Anschließen von Audiogeräten an der Frontblende. Gehäuselüeranschluss (4-polig, CHA_FAN1) (siehe S. 1, Nr. 4) GND

FAN_VOLTAGECHA_FAN_SPEEDFAN_SPEED_CONTROL

Bitte verbinden Sie das Lüerkabel mit dem Lüeranschluss; der schwarze Draht gehört zum Erdungskontakt. CPU-Lüeranschluss (4-polig, CPU_FAN1) (siehe S. 1, Nr. 2) GND FAN_VOLTAGE

Dieses Motherboard bietet einen 4-poligen CPU- Lüeranschluss (lautloser Lüer). Falls Sie einen 3-poligen CPU-Lüer anschließen möchten, verbinden Sie ihn bitte mit Kontakt 1 bis 3.

1. High Denition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse muss dazu

jedoch HDA unterstützt. Bitte befolgen Sie zum Installieren Ihres Systems die Anweisungen in unserer Anleitung und der Anleitung zum Gehäuse.

2. Bei Nutzung eines AC’97-Audiopanels dieses bitte anhand folgender Schritte an der Audios-

tileiste der Frontblende installieren: A. Mic_IN (Mikrofon) mit MIC2_L verbinden. B. Audio_R (RIN) mit OUT2_R und Audio_L (LIN) mit OUT2_L verbinden. C. Erde (GND) mit Erde (GND) verbinden. D. MIC_RET und OUT_RET sind nur für das HD-Audiopanel vorgesehen. Sie müssen sie nicht für das AC’97-Audiopanel verbinden. E. Rufen Sie zum Aktivieren des vorderen Mikrofons das „FrontMic (Vorderes Mikrofon)“- Register in der Realtek-Systemsteuerung auf und passen „Recording Volume (Aufnahmelaut- stärke)“ an.28 Deutsch ATX-Netzanschluss (24-polig, ATXPWR1) (siehe S. 1, Nr. 5) Dieses Motherboard bietet einen 24-poligen ATX-Netzanschluss. Bitte schließen Sie es zur Nutzung eines 20-poligen ATX-Netzteils entlang Kontakt 1 und Kontakt 13 an. ATX-12-V-Netzanschluss (8-polig, ATX12V1) (siehe S. 1, Nr. 1)

Dieses Motherboard bietet einen 8-poligen ATX- 12-V-Netzanschluss. TPM-Stileiste (17-polig, TPMS1) (siehe S. 1, Nr. 8)

Dieser Anschluss unterstützt das Trusted Platform Module- (TPM) System, das Schlüssel, digitale Zertikate, Kennwörter und Daten sicher auewahren kann. Ein TPM-System hil zudem bei der Stärkung der Netzwerksicherheit, schützt digitale Identitäten und gewährleistet die Plattformintegrität. CMOS-Pad leeren (CLRMOS1) (siehe S. 1, Nr. 10) CLRMOS1 ermöglicht Ihnen die Löschung der Daten im CMOS. Zum Leeren des CMOS müssen Sie die CMOS-Batterie heraus- nehmen und CMOS-Pad leeren kurzschließen.
