KULLANIM KILAVUZU H110MDGS R3.0 ASROCK

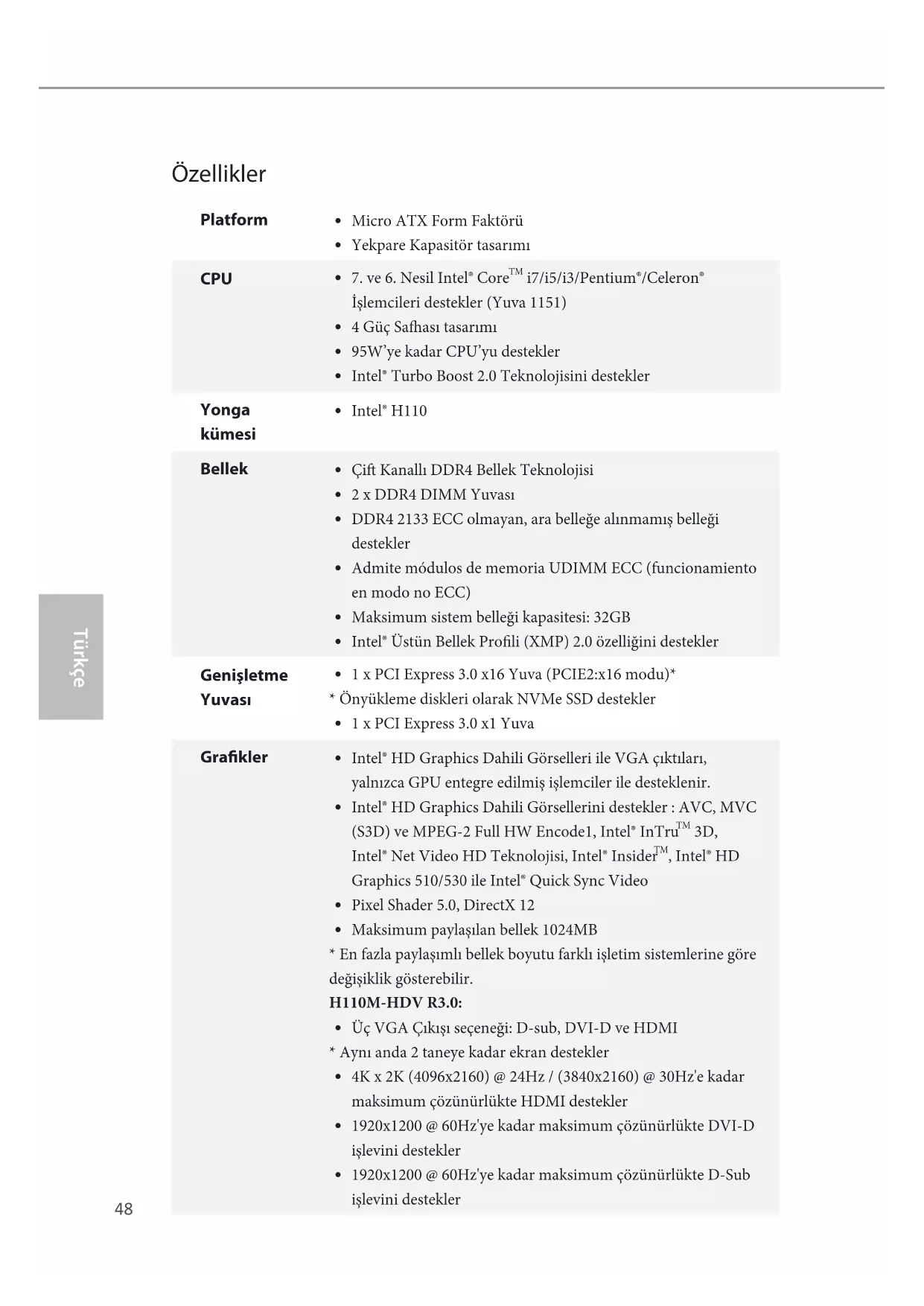

Türkçe Özellikler Platform

Micro ATX Form Faktörü

Yekpare Kapasitör tasarımı CPU

i7/i5/i3/Pentium®/Celeron® İşlemcileri destekler (Yuva 1151)

4 Güç Saası tasarımı

95W’ye kadar CPU’yu destekler

Intel® Turbo Boost 2.0 Teknolojisini destekler Yonga kümesi

Çi Kanallı DDR4 Bellek Teknolojisi

2 x DDR4 DIMM Yuvası

DDR4 2133 ECC olmayan, ara belleğe alınmamış belleği destekler

Maksimum sistem belleği kapasitesi: 32GB

Intel® Üstün Bellek Proli (XMP) 2.0 özelliğini destekler Genişletme Yuvası

• Önyükleme diskleri olarak NVMe SSD destekler

Intel® HD Graphics Dahili Görselleri ile VGA çıktıları, yalnızca GPU entegre edilmiş işlemciler ile desteklenir.

• En fazla paylaşımlı bellek boyutu farklı işletim sistemlerine göre değişiklik gösterebilir. H110M-HDV R3.0:

Üç VGA Çıkışı seçeneği: D-sub, DVI-D ve HDMI

• Aynı anda 2 taneye kadar ekran destekler

4K x 2K (4096x2160) @ 24Hz / (3840x2160) @ 30Hz'e kadar maksimum çözünürlükte HDMI destekler

1920x1200 @ 60Hz'ye kadar maksimum çözünürlükte DVI-D işlevini destekler

HDMI Bağlantı Noktasıyla Otomatik Dudak Senkronizasyonu, Derin Renk (12bpc), xvYCC ve HBR (Yüksek Bit Oranlı Ses) özelliklerini destekler (Uyumlu bir HDMI monitörü kullanılmalıdır)

Hızlandırılmış Medya Kodlayıcıları-Kod Çözücüleri Destekler

DVI-D ve HDMI Bağlantı Noktalarıyla HDCP destekler

DVI-D ve HDMI Bağlantı Noktalarıyla Tam HD 1080p Blu- ray (BD) kayıttan yürütme destekler H110M-HDS R3.0:

Çi grak çıkışı: Bağımsız ekran denetleyicileriyle DVI-D ve HDMI bağlantı noktalarını destekler

4K x 2K (4096x2160) @ 24Hz / (3840x2160) @ 30Hz'e kadar maksimum çözünürlükte HDMI destekler

1920x1200 @ 60Hz'ye kadar maksimum çözünürlükte DVI-D işlevini destekler

HDMI Bağlantı Noktasıyla Otomatik Dudak Senkronizasyonu, Derin Renk (12bpc), xvYCC ve HBR (Yüksek Bit Oranlı Ses) özelliklerini destekler (Uyumlu bir HDMI monitörü kullanılmalıdır)

Hızlandırılmış Medya Kodlayıcıları-Kod Çözücüleri Destekler

DVI-D ve HDMI Bağlantı Noktalarıyla HDCP destekler

DVI-D ve HDMI Bağlantı Noktalarıyla Tam HD 1080p Blu- ray (BD) kayıttan yürütme destekler H110M-DVS R3.0:

Çi grak çıkışı: Bağımsız ekran denetleyicileriyle DVI-D ve D-Sub bağlantı noktalarını destekler

1920x1200 @ 60Hz'ye kadar maksimum çözünürlükte DVI-D işlevini destekler

1920x1200 @ 60Hz'ye kadar maksimum çözünürlükte D-Sub işlevini destekler

Hızlandırılmış Medya Kodlayıcıları-Kod Çözücüleri Destekler

DVI-D Bağlantı Noktalarıyla HDCP destekler

DVI-D Bağlantı Noktalarıyla Tam HD 1080p Blu-ray (BD) kayıttan yürütme destekler H110M-DGS R3.0:

1920x1200 @ 60Hz'ye kadar maksimum çözünürlükte DVI-D işlevini destekler

Hızlandırılmış Medya Kodlayıcıları-Kod Çözücüleri Destekler

DVI-D Bağlantı Noktalarıyla HDCP destekler

DVI-D Bağlantı Noktalarıyla Tam HD 1080p Blu-ray (BD) kayıttan yürütme destekler Ses

• 7.1 CH HD Ses kongürasyonu için bir HD ön panel ses modülü kullanılmalı ve çok kanallı ses özelliği ses sürücüsüsü ile etkinleştirilmelidir.

Dalgalanma Koruması Destekler (ASRock Tam Ani Gerilim Koruması)

LAN Açılışını Destekler

Yıldırım/ESD Koruması Destekler (ASRock Tam Ani Gerilim Koruması)

PXE özelliğini destekler Arka Panel I/O

1 x PS/2 Fare Bağlantı Noktası

1 x PS/2 Klavye Bağlantı Noktası

4 x Bağlayıcısı USB 2.0 Bağlantı Noktası (ESD Koruması Destekler (ASRock Tam Ani Gerilim Koruması))*

• ACPI uyandırma işlevi yalnızca arka USB01 bağlantı noktalarında desteklenir.

2 x Bağlayıcısı USB 3.0 Bağlantı Noktası (ESD Koruması Destekler (ASRock Tam Ani Gerilim Koruması))

LED'e sahip 1 x RJ-45 LAN Bağlantı Noktası (ACT/LINK LED ve SPEED LED)

1 x D-Sub Bağlantı Noktası

1 x DVI-D Bağlantı Noktası

1 x HDMI Bağlantı Noktası H110M-HDS R3.0:

1 x DVI-D Bağlantı Noktası

1 x HDMI Bağlantı Noktası H110M-DVS R3.0:

1 x D-Sub Bağlantı Noktası

1 x DVI-D Bağlantı Noktası Depolama

4 x SATA3 6,0 Gb/sn Bağlayıcı, NCQ, AHCI ve Tak Çalıştır destekler Bağlayıcı

1 x Kasa Yetkisiz Erişim ve Hoparlör Bağlantısı

1 x İşlemci Fanı Bağlayıcısı (4 pimli)

1 x Kasa Fanı Bağlayıcı (4 pimli)

• İşlemci Fanı Bağlayıcı, en fazla 1 A (12 W) fan gücüne sahip işlemci fanını destekler.

1 x 24 pim ATX Güç Bağlayıcısı

1 x 8 pim 12V Güç Bağlayıcısı

1 x USB 2.0 Bağlantısı (2 USB 2.0 bağlantı noktası destek- ler) (ESD Koruması Destekler (ASRock Tam Ani Gerilim Koruması))

1 x USB 3.0 Bağlantısı (2 USB 3.0 bağlantı noktası destek- ler) (ESD Koruması Destekler (ASRock Tam Ani Gerilim Koruması)) BIOS Özelliği

Çok dilli GUI desteği ile AMI UEFI Legal BIOS

ACPI 5.0 Uyumlu uyandırma olayları

DRAM, PCH 1,0V Gerilimi Çoklu Ayarlama Donanım Monitörü

CPU/Kasa sıcaklığı tespiti

CPU/Kasa Sessiz Fan (İşlemci sıcaklığıyla otomatik ayarlı kasa fanı hızı)

CPU/Kasa Fanı çoklu hız kontrolü

KASA AÇIK algılaması

• Windows® 7 işletim sistemini yüklemek için, ISO dosyasında sıkıştırılmış xHCI sürücülerine sahip değiştirilmiş yükleme diski gereklidir. Daha ayrıntılı talimatlar için lütfen 73. sayfaya başvurun.

• Güncellenmiş Windows® 10 sürücüsü konusunda ayrıntılar için lütfen ASRock web sitesini ziyaret edin: http://www.asrock.com Belgeler
