РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ H110MDGS R3.0 ASROCK

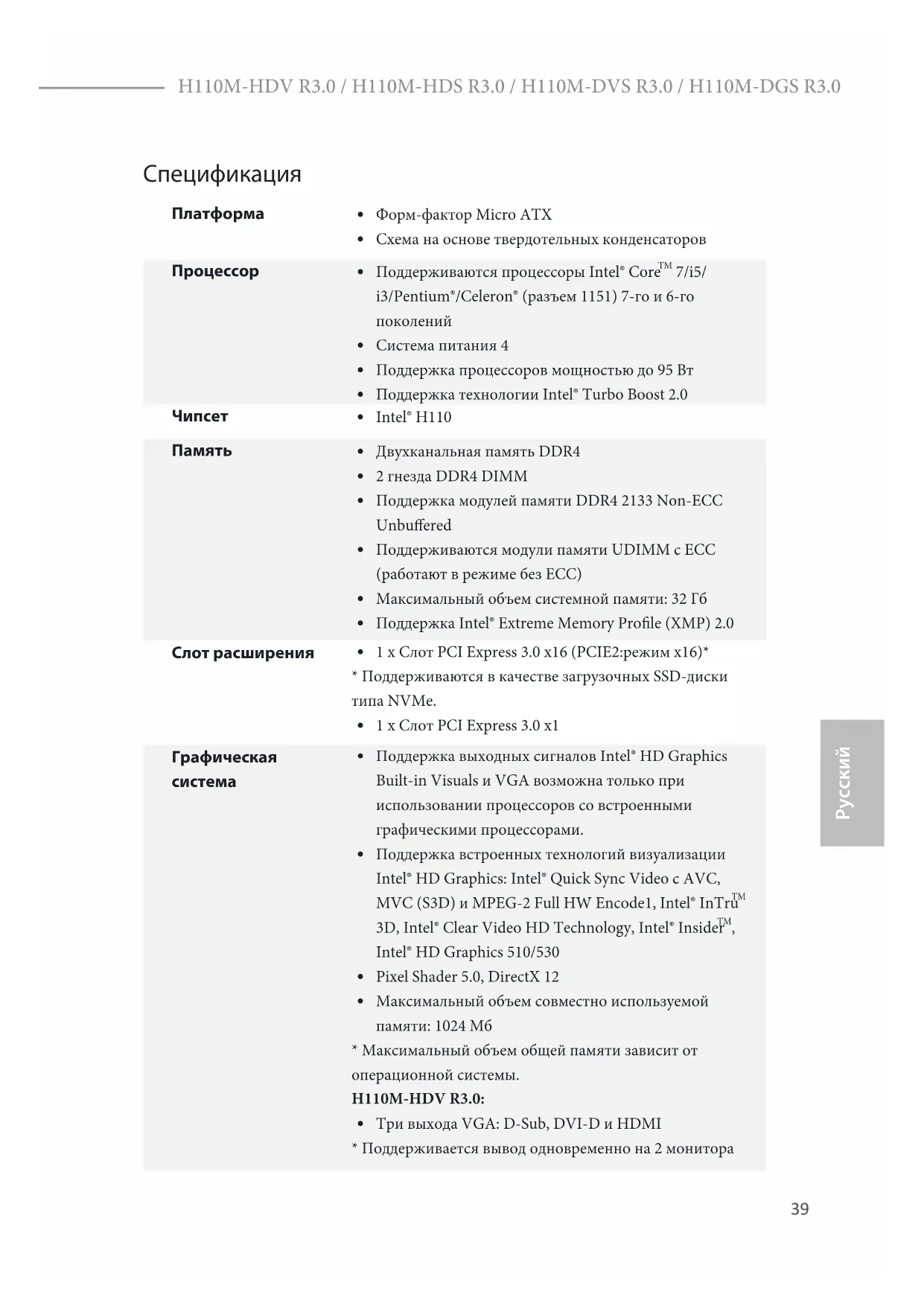

Схема на основе твердотельных конденсаторов

Поддерживаются процессоры Intel® Core

Поддержка процессоров мощностью до 95 Вт

Поддержка технологии Intel® Turbo Boost 2.0

Двухканальная память DDR4

Поддержка модулей памяти DDR4 2133 Non-ECC Unbuered

Поддерживаются модули памяти UDIMM с ECC (работают в режиме без ECC)

Максимальный объем системной памяти: 32 Гб

Поддержка Intel® Extreme Memory Prole (XMP) 2.0 Слот расширения

• Поддерживаются в качестве загрузочных SSD-диски типа NVMe.

Поддержка выходных сигналов Intel® HD Graphics Built-in Visuals и VGA возможна только при использовании процессоров со встроенными графическими процессорами.

Поддержка встроенных технологий визуализации Intel® HD Graphics: Intel® Quick Sync Video с AVC, MVC (S3D) и MPEG-2 Full HW Encode1, Intel® InTru

Максимальный объем совместно используемой памяти: 1024 Мб

• Максимальный объем общей памяти зависит от операционной системы. H110M-HDV R3.0:

Три выхода VGA: D-Sub, DVI-D и HDMI

• Поддерживается вывод одновременно на 2 монитора40

Поддержка HDMI с максимальным разрешением до 4K x 2K (4096x2160) при частоте обновления 24 Гц / (3840x2160) при частоте обновления 30 Гц

Поддержка DVI-D с максимальным разрешением до 1920x1200 при 60 Гц

Поддержка D-Sub с максимальным разрешением до 1920x1200 при 60 Гц

Поддержка Auto Lip Sync, Deep Color (12bpc), xvYCC и HBR (High Bit Rate Audio) через порт HDMI (требуется HDMI-совместимый монитор)

Поддержка ускоренных медиа кодеков: HEVC, VP8, VP9

Поддержка функции защиты HDCP через порты DVI-D и HDMI

Поддержка воспроизведения в режиме Full HD 1080p Blu-ray (BD) через порты DVI-D и HDMI H110M-HDS R3.0:

Два графических выхода: поддержка портов DVI-D и HDMI независимыми контроллерами дисплея

Поддержка HDMI с максимальным разрешением до 4K x 2K (4096x2160) при частоте обновления 24 Гц / (3840x2160) при частоте обновления 30 Гц

Поддержка DVI-D с максимальным разрешением до 1920x1200 при 60 Гц

Поддержка Auto Lip Sync, Deep Color (12bpc), xvYCC и HBR (High Bit Rate Audio) через порт HDMI (требуется HDMI-совместимый монитор)

Поддержка ускоренных медиа кодеков: HEVC, VP8, VP9

Поддержка функции защиты HDCP через порты DVI-D и HDMI

Поддержка воспроизведения в режиме Full HD 1080p Blu-ray (BD) через порты DVI-D и HDMI H110M-DVS R3.0:

Два графических выхода: поддержка портов DVI-D и D-Sub независимыми контроллерами дисплея

Поддержка DVI-D с максимальным разрешением до 1920x1200 при 60 Гц

Поддержка D-Sub с максимальным разрешением до 1920x1200 при 60 Гц

Поддержка ускоренных медиа кодеков: HEVC, VP8, VP941

Поддержка функции защиты HDCP через порты DVI-D

Поддержка воспроизведения в режиме Full HD 1080p Blu-ray (BD) через порты DVI-D H110M-DGS R3.0:

Поддержка DVI-D с максимальным разрешением до 1920x1200 при 60 Гц

Поддержка ускоренных медиа кодеков: HEVC, VP8, VP9

Поддержка функции защиты HDCP через порты DVI-D

Поддержка воспроизведения в режиме Full HD 1080p Blu-ray (BD) через порты DVI-D

7.1-канальный звук высокой четкости (аудиокодек Realtek ALC887)

• Для настройки 7.1-канального звук высокой четкости HD Audio используйте переднюю аудиопанель HD и активируйте функцию многоканального звука в аудиодрайвере.

Защита от перенапряжения (ASRock Full Spike Pro- tection)

Конденсаторы для аудиосистем ELNA LAN

Поддержка Wake-On-LAN

Молниезащита и защита электростатического напряжения (ASRock Full Spike Protection)

Поддержка PXE Порты ввода-

1 x порт PS/2 для мыши

1 x PS/2 для клавиатуры

4 x Порт USB 2.0 с защитой от электростатического напряжения (ASRock Full Spike Protection)*

• Функция пробуждения ACPI поддерживается только для портов USB01 на задней панели.

2 x Порт USB 3.0 с защитой от электростатического напряжения (ASRock Full Spike Protection)

1 x RJ-45 для ЛВС с СИД (СИД ACT/LINK и МИД SPEED)42

Разъемы HD Audio: Линейный вход / передние динамики / микрофон H110M-HDV R3.0:

1 x DVI-D Запоминающие

4 x разъемы SATA3 6,0 Гб/с, поддержка функций NCQ, AHCI и «горячей» замены

1 колодка с разъемами датчика вскрытия корпуса и

1 x Разъем для вентилятора охлаждения процессора (4-контактный)

1 x Pазъем для корпусного вентилятора (4-контактный)

• Разъем вентилятора ЦП поддерживает потребляемый ток не более 1 А (мощность 12 Вт).

1 х разъем питания АТХ (24-контактный)

1 x 8-контактный разъем питания 12 В

1 x аудиоразъем на передней панели

1 x Колодки USB 2.0 (до 2 портов USB 2.0) с защитой от электростатического напряжения (ASRock Full Spike Protection)

1 x Колодка USB 3.0 (до 2 портов USB 3.0) с защитой от электростатического напряжения (ASRock Full Spike Protection)43

AMI UEFI Legal BIOS с поддержкой многоязычного графического интерфейса

Совместимость с функцией энергопотребления в стандарте ACPI 5.0

Поддержка SMBIOS 2.7

Регулировка напряжений DRAM, PCH 1,0 B

Датчик температуры процессора/корпуса

Тахометр вентилятора процессора/корпуса

Бесшумный вентилятор охлаждения процессора/ корпуса (с автоматической регулировкой скорости вращения в зависимости от температуры нагрева процессора)

Управление скоростью вращения вентилятора охлаждения процессора/корпуса

Технология определения вскрытия корпуса

Контроль напряжения: +12 В, +5 В, +3,3 В, ЦП Vcore

Microso® Windows® 10 64-разрядная /

8.1 64-разрядная/ 7 32-разрядная/ 7 64-разрядная

• Для установки ОС Windows® 7 потребуется измененный установочный диск с драйверами xHCI, упакованными в файл ISO. Более подробные инструкции представлены на стр. 73.

• Подробные сведения об обновлении драйвера Windows® 10 представлены на веб-сайте ASRock: http://www.asrock.com Сертификация
