用户手册 H110MDGS R3.0 ASROCK

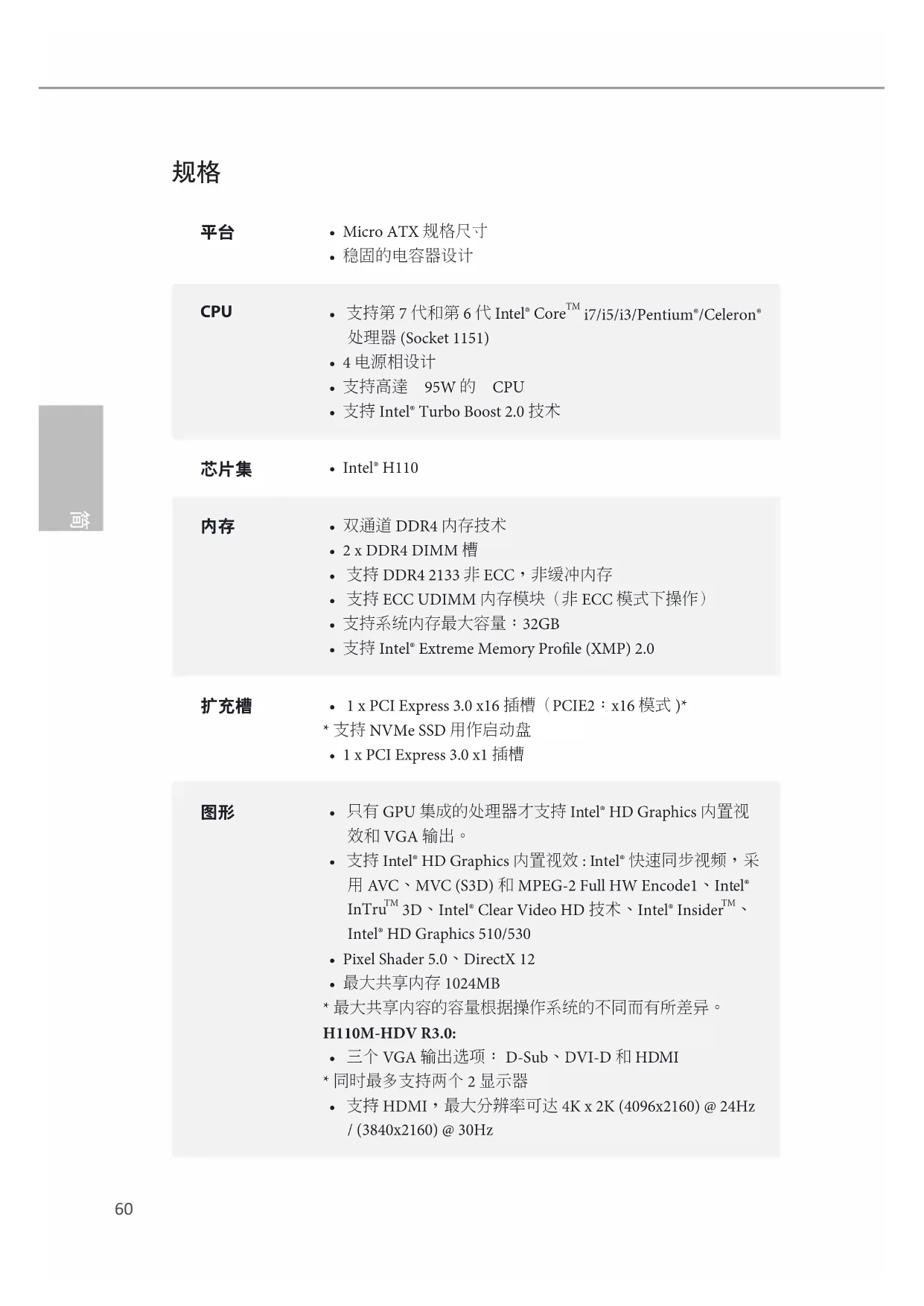

• 電圧監視 : +12V、+5V、+3.3V、CPU Vcore

• 支持第 7 代和第 6 代 Intel® Core

• 支持 Intel® Turbo Boost 2.0 技术

• 支持 DDR4 2133 非 ECC，非缓冲内存

• 支持 ECC UDIMM 内存模块（非 ECC 模式下操作）

• 1 x PCI Express 3.0 x16 插槽（PCIE2：x16 模式 )*

• 只有 GPU 集成的处理器才支持 Intel® HD Graphics 内置视 效和 VGA 输出。

• 支持 Intel® HD Graphics 内置视效 : Intel® 快速同步视频，采 用 AVC、MVC (S3D) 和 MPEG-2 Full HW Encode1、Intel® InTru

• 最大共享内容的容量根据操作系统的不同而有所差异。 H110M-HDV R3.0:

• 三个 VGA 输出选项： D-Sub、DVI-D 和 HDMI

• 支持 HDMI，最大分辨率可达 4K x 2K (4096x2160) @ 24Hz / (3840x2160) @ 30Hz61

• 支持 DVI-D，60Hz 时最大分辨率达 1920x1200

• 支持 D-Sub，60Hz 时最大分辨率达 1920x1200

• 通过 HDMI 端口（需要兼容的 HDMI 显示器）支持 Auto Lip Sync、Deep Color (12bpc), xvYCC 和 HBR（高位速率

• 支持“加速媒体编解码器”: HEVC, VP8, VP9

• 通过 DVI-D 和 HDMI 端口支持 HDCP

• 通过 DVI-D 和 HDMI 端口支持全高清 1080p Blu-ray (BD)

• 双图形输出 : 通过独立显示控制器支持 DVI-D 和 HDMI 端

• 支持 HDMI，最大分辨率可达 4K x 2K (4096x2160) @ 24Hz / (3840x2160) @ 30Hz

• 支持 DVI-D，60Hz 时最大分辨率达 1920x1200

• 通过 HDMI 端口（需要兼容的 HDMI 显示器）支持 Auto Lip Sync、Deep Color (12bpc), xvYCC 和 HBR（高位速率

• 支持“加速媒体编解码器”: HEVC, VP8, VP9

• 通过 DVI-D 和 HDMI 端口支持 HDCP

• 通过 DVI-D 和 HDMI 端口支持全高清 1080p Blu-ray (BD)

• 双图形输出 : 通过独立显示控制器支持 DVI-D 和 D-Sub 端

• 支持 DVI-D，60Hz 时最大分辨率达 1920x1200

• 支持 D-Sub，60Hz 时最大分辨率达 1920x1200

• 支持“加速媒体编解码器”: HEVC, VP8, VP9

• 支持 DVI-D，60Hz 时最大分辨率达 1920x1200

• 支持“加速媒体编解码器”: HEVC, VP8, VP9

• 通过 DVI-D 端口支持全高清 1080p Blu-ray (BD) 播放62

• 7.1 CH 高清音频（Realtek ALC887 音频编解码器）

• 要配置 7.1 CH 高清音频，需要使用高清前面板模块和通过 音频驱动程序启用多通道音频功能。

• 4 x USB 2.0 端口（支持 ESD 保护，即华擎全防护）*

• 仅在后部 USB01 端口上支持 ACPI 唤醒功能。

• 2 x USB 3.0 端口（支持 ESD 保护，即华擎全防护）

• 1 x RJ-45 LAN 端口，带 LED（ACT/LINK LED 和 SPEED LED）

• 高清音频插孔 : 线路输入 / 前扬声器 / 麦克风 H110M-HDV R3.0:

• 4 x SATA3 6.0 Gb/s 接口，支持 NCQ、AHCI 和热插拔63

• CPU 风扇接口支持最大 1A (12W) 功率的 CPU 风扇。

• 1 x USB 2.0 接脚（支持 2 个 USB 2.0 端口，支持 ESD 保护，

• 1 x USB 3.0 接脚（支持 2 个 USB 3.0 端口，支持 ESD 保护，

• AMI UEFI Legal BIOS，支持多语言 GUI

• DRAM、PCH 1.0V 电压多次调整

• 电压监控： +12V、+5V、+3.3V、CPU Vcore

• 要安装 Windows® 7 OS，需要 xHCI 驱动程序已封装到 ISO 文件的经修改的安装盘。请参考第 73 页了解详情。

• 有关已更新的 Windows® 10 驱动程序，请访问华擎网站了解 详情 : http://www.asrock.com

电子信息产品污染控制标示 依据中国发布的「电子信息产品污染控制管理办法」及 SJ/T 11364-2006「电子 信息产品污染控制标示要求」，电子信息产品应进行标示，藉以向消费者揭露 产品中含有的有毒有害物质或元素不致发生外泄或突变从而对环境造成污染或 对人身、财产造成严重损害的期限。依上述规定，您可于本产品之印刷电路板 上看见图一之标示。图一中之数字为产品之环保使用期限。由此可知此主板之 环保使用期限为 10 年。

有毒有害物质或元素的名称及含量说明 若您欲了解此产品的有毒有害物质或元素的名称及含量说明，请参照以下表格

X O O O O O X O O O O O O: 表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T 11363-2006 标准规定 X: 表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T 11363-2006 标准 规定的限量要求，然该部件仍符合欧盟指令 2002/95/EC 的规范。备注 : 此产品所标示之环保使用年限，系指在一般正常使用状况下。65

i7/i5/i3/Pentium®/Celeron® 處理器（插座 1151）

• 支援 DDR4 2133 非 ECC、無緩衝記憶體

• 支援 ECC UDIMM 記憶體模組 ( 在非 ECC 模式下運作 )

• 1 x PCI Express 3.0 x16 插槽（PCIE2：x16 模式 )*

• 僅限整合 GPU 的處理器才可支援 Intel® HD Graphics Built- in Visuals 及 VGA 輸出。

• 支援 Intel® HD Graphics Built-in Visuals： 轉換 AVC、 MVC (S3D) 及 MPEG-2 Full HW Encode1 的 Intel® 高速影 像同步轉檔技術、Intel® InTru

• 最大共用記憶體的大小可能因作業系統而有不同。 H110M-HDV R3.0:

• 三個 VGA 輸出選項： D-Sub、DVI-D 及 HDMI

• 支援最高可達 4K x 2K (4096x2160) @ 24Hz / (3840x2160) @ 30Hz 解析度的 HDMI66

• 支援最高達 1920x1200 @ 60Hz 解析度的 DVI-D

• 支援最高達 1920x1200 @ 60Hz 解析度的 D-Sub

• 支援使用 HDMI 連接埠（需相容於 HDMI 監視器）的 Auto Lip Sync、Deep Color (12bpc)、xvYCC 及 HBR（高位

• 支援加速媒體轉碼器： HEVC, VP8, VP9

• 支援含 DVI-D 及 HDMI 連接埠的 HDCP

• 支援透過 DVI-D 及 HDMI 連接埠的 Full HD 1080p 藍光 (BD) 播放 H110M-HDS R3.0:

• 雙圖形輸出： 透過獨立顯示控制器支援 DVI-D 及 HDMI

• 支援最高可達 4K x 2K (4096x2160) @ 24Hz / (3840x2160) @ 30Hz 解析度的 HDMI

• 支援最高達 1920x1200 @ 60Hz 解析度的 DVI-D

• 支援使用 HDMI 連接埠（需相容於 HDMI 監視器）的 Auto Lip Sync、Deep Color (12bpc)、xvYCC 及 HBR（高位

• 支援加速媒體轉碼器： HEVC, VP8, VP9

• 支援含 DVI-D 及 HDMI 連接埠的 HDCP

• 支援透過 DVI-D 及 HDMI 連接埠的 Full HD 1080p 藍光 (BD) 播放 H110M-DVS R3.0:

• 雙圖形輸出： 透過獨立顯示控制器支援 DVI-D 及 D-Sub

• 支援最高達 1920x1200 @ 60Hz 解析度的 DVI-D

• 支援最高達 1920x1200 @ 60Hz 解析度的 D-Sub

• 支援加速媒體轉碼器： HEVC, VP8, VP9

• 支援透過 DVI-D 連接埠的 Full HD 1080p 藍光 (BD) 播放 H110M-DGS R3.0:

• 支援最高達 1920x1200 @ 60Hz 解析度的 DVI-D

• 支援加速媒體轉碼器： HEVC, VP8, VP9

• 支援透過 DVI-D 連接埠的 Full HD 1080p 藍光 (BD) 播放

• 7.1 CH HD 音訊（Realtek ALC887 音訊轉碼器）功能

• 若要設定 7.1 CH HD 音訊，必須使用 HD 前面板音訊模組， 並透過音訊驅動程式啟用多聲道音訊功能。

• 僅後置 USB01 連接埠支援 ACPI 喚醒功能。

• 2 x USB 3.0 連接埠（支援靜電保護（華擎全防護））

• 1 x RJ-45 LAN 連接埠，含 LED（ACT/LINK LED 及 SPEED LED）

• HD 音訊插孔： 線路輸入／前置喇叭／麥克風 H110M-HDV R3.0:

• CPU 風扇連接器支援最高 1A (12W) 風扇功率的 CPU 風扇。

• CPU ／機殼靜音風扇（依 CPU 溫度自動調整機殼風扇速

• 電壓監控： +12V、+5V、+3.3V、CPU Vcore

• Microso® Windows® 10 64 位元／ 8.1 64 位元／ 7 32 位元／ 7 64 位元

• 若要安裝 Windows® 7 作業系統，需要使用修改過的安裝光 碟（已將 xHCI 驅動程式封裝至 ISO 檔案）。如需詳細說明， 請查看第 73 頁。

• 關於最新 Windows® 10 驅動程式的詳細資訊，請瀏覽華擎網 站：http://www.asrock.com
