BEDIENUNGSANLEITUNG H110MDGS R3.0 ASROCK

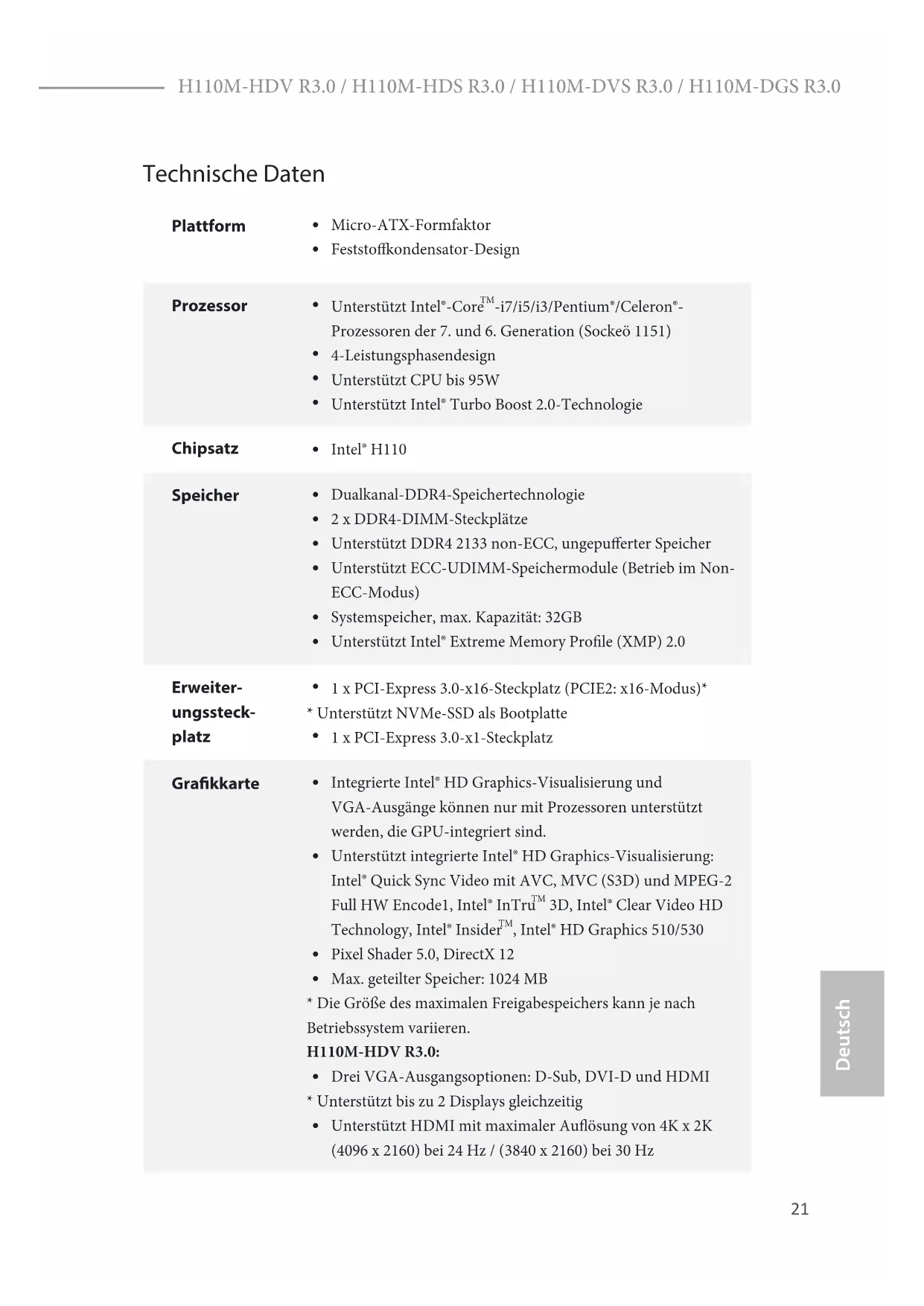

Unterstützt Intel®-Core

-i7/i5/i3/Pentium®/Celeron®- Prozessoren der 7. und 6. Generation (Sockeö 1151)

4-Leistungsphasendesign

Unterstützt CPU bis 95W

Unterstützt Intel® Turbo Boost 2.0-Technologie Chipsatz

Intel® H110 Speicher

Dualkanal-DDR4-Speichertechnologie

2 x DDR4-DIMM-Steckplätze

Unterstützt DDR4 2133 non-ECC, ungepuerter Speicher

Unterstützt ECC-UDIMM-Speichermodule (Betrieb im Non- ECC-Modus)

Systemspeicher, max. Kapazität: 32GB

Unterstützt Intel® Extreme Memory Prole (XMP) 2.0 Erweiter- ungssteck- platz

1 x PCI-Express 3.0-x16-Steckplatz (PCIE2: x16-Modus)*

• Unterstützt NVMe-SSD als Bootplatte

1 x PCI-Express 3.0-x1-Steckplatz Grakkarte

Integrierte Intel® HD Graphics-Visualisierung und VGA-Ausgänge können nur mit Prozessoren unterstützt werden, die GPU-integriert sind.

Unterstützt integrierte Intel® HD Graphics-Visualisierung: Intel® Quick Sync Video mit AVC, MVC (S3D) und MPEG-2 Full HW Encode1, Intel® InTru

Max. geteilter Speicher: 1024 MB

• Die Größe des maximalen Freigabespeichers kann je nach Betriebssystem variieren. H110M-HDV R3.0:

Drei VGA-Ausgangsoptionen: D-Sub, DVI-D und HDMI

• Unterstützt bis zu 2 Displays gleichzeitig

Unterstützt HDMI mit maximaler Auösung von 4K x 2K (4096 x 2160) bei 24 Hz / (3840 x 2160) bei 30 Hz22 Deutsch

Unterstützt DVI-D mit maximaler Auösung von 1920 x 1200 bei 60 Hz

Unterstützt D-Sub mit maximaler Auösung von 1920 x 1200 bei 60 Hz

Unterstützt Auto-Lippensynchronizität, hohe Farbtiefe (12 bpc), xvYCC und HBR (Audio mit hoher Bitrate) mit HDMI- Port (konformer HDMI-Monitor erforderlich)

Unterstützt beschleunigte Mediencodecs: HEVC, VP8, VP9

Unterstützt HDCP mit DVI-D- und HDMI-Ports

Unterstützt Blu-ray- (BD) Wiedergabe (Full HD/1080p) mit DVI-D- und HDMI-Ports H110M-HDS R3.0:

Dualer Grakkartenausgang Unterstützt DVI-D- und HDMI-Ports durch unabhängige Monitor-Controller

Unterstützt HDMI mit maximaler Auösung von 4K x 2K (4096 x 2160) bei 24 Hz / (3840 x 2160) bei 30 Hz

Unterstützt DVI-D mit maximaler Auösung von 1920 x 1200 bei 60 Hz

Unterstützt Auto-Lippensynchronizität, hohe Farbtiefe (12 bpc), xvYCC und HBR (Audio mit hoher Bitrate) mit HDMI- Port (konformer HDMI-Monitor erforderlich)

Unterstützt beschleunigte Mediencodecs: HEVC, VP8, VP9

Unterstützt HDCP mit DVI-D- und HDMI-Ports

Unterstützt Blu-ray- (BD) Wiedergabe (Full HD/1080p) mit DVI-D- und HDMI-Ports H110M-DVS R3.0:

Dualer Grakkartenausgang Unterstützt DVI-D- und D-Sub- Ports durch unabhängige Monitor-Controller

Unterstützt DVI-D mit maximaler Auösung von 1920 x 1200 bei 60 Hz

Unterstützt D-Sub mit maximaler Auösung von 1920 x 1200 bei 60 Hz

Unterstützt beschleunigte Mediencodecs: HEVC, VP8, VP9

Unterstützt HDCP mit DVI-D-Port

Unterstützt Blu-ray- (BD) Wiedergabe (Full HD/1080p) mit DVI-D-Port H110M-DGS R3.0:

Unterstützt DVI-D mit maximaler Auösung von 1920 x 1200 bei 60 Hz

Unterstützt beschleunigte Mediencodecs: HEVC, VP8, VP9

Unterstützt HDCP mit DVI-D-Port23 Deutsch H110M-HDV R3.0 / H110M-HDS R3.0 / H110M-DVS R3.0 / H110M-DGS R3.0

Unterstützt Blu-ray- (BD) Wiedergabe (Full HD/1080p) mit DVI-D-Port Audio

• Zur Konguration von 7.1-Kanal-HD-Audio müssen Sie ein HD-Frontblenden-Audiomodul nutzen und den Mehrkanalton über den Audiotreiber aktivieren.

Unterstützt Überspannungsschutz (ASRock Full Spike Protection)

Unterstützt Wake-On-LAN

Unterstützt Blitzschutz/Schutz gegen elektrostatische Entla- dung (ASRock Full Spike Protection)

Unterstützt PXE Rückblende, E/A

1 x PS/2-Mausanschluss

1 x PS/2-Tastaturanschluss

4 x USB 2.0-Ports (unterstützt Schutz gegen elektrostatische Entladung (ASRock Full Spike Protection))*

• Die ACPI-Weckfunktion wird nur an rückseitigen USB01- Ports unterstützt.

2 x USB 3.0-Ports (unterstützt Schutz gegen elektrostatische Entladung (ASRock Full Spike Protection))

1 x RJ-45-LAN-Port mit LED (Aktivität/Verbindung-LED und Geschwindigkeit-LED)

1 x DVI-D-Port Speicher

4 x SATA-III-6,0-Gb/s-Anschlüsse, unterstützt NCQ, AHCI und Hot-Plugging Anschluss

1 x Gehäuseeingri- und Lautsprecher-Stileiste

1 x Gehäuselüeranschluss (4-polig)

• Der CPU-Lüeranschluss unterstützt einen CPU-Lüer mit maximal 1 A (12 W) Leistung.

1 x 24-poliger ATX-Netzanschluss

1 x USB 2.0-Stileisten (unterstützen 2 USB 2.0-Ports) (unterstützt Schutz gegen elektrostatische Entladung (ASRock Full Spike Protection))

1 x USB 3.0-Stileiste (unterstützt 2 USB 3.0-Ports) (unterstützt Schutz gegen elektrostatische Entladung (ASRock Full Spike Protection)) BIOS- Funktion

AMI-UEFI-Legal-BIOS mit Unterstützung mehrsprachiger grascher Benutzerschnittstellen

ACPI 5.0-konforme Aufweckereignisse

SMBIOS 2.7-Unterstützung

DRAM, PCH 1,0V Mehrfachspannungsanpassung Hard- wareüber- wachung

CPU-/Gehäusetemperaturerkennung

CPU-/Gehäuselüertachometer

Lautloser CPU-/Gehäuselüer (automatische Anpassung der Gehäuselüergeschwindigkeit durch CPU-Temperatur)

CPU-/Gehäuselüer-Mehrfachgeschwindigkeitssteuerung

Gehäuse-oen-Erkennung

• Zur Installation des Windows® 7-Betriebssystems wird ein modiziertes Installationslaufwerk mit xHCI-Treibern in der ISO-Datei benötigt. Detaillierte Anweisungen nden Sie auf Seite 73.

• Einzelheiten zum aktualisierten Windows® 10-Treiber entnehmen Sie bitte der ASRock-Webseite: http://www.asrock.com Zerti- zierungen
