使用説明書 H110MDGS R3.0 ASROCK

+5V DUMMY SIGNAL GND DUMMY SPEAKER DUMMY

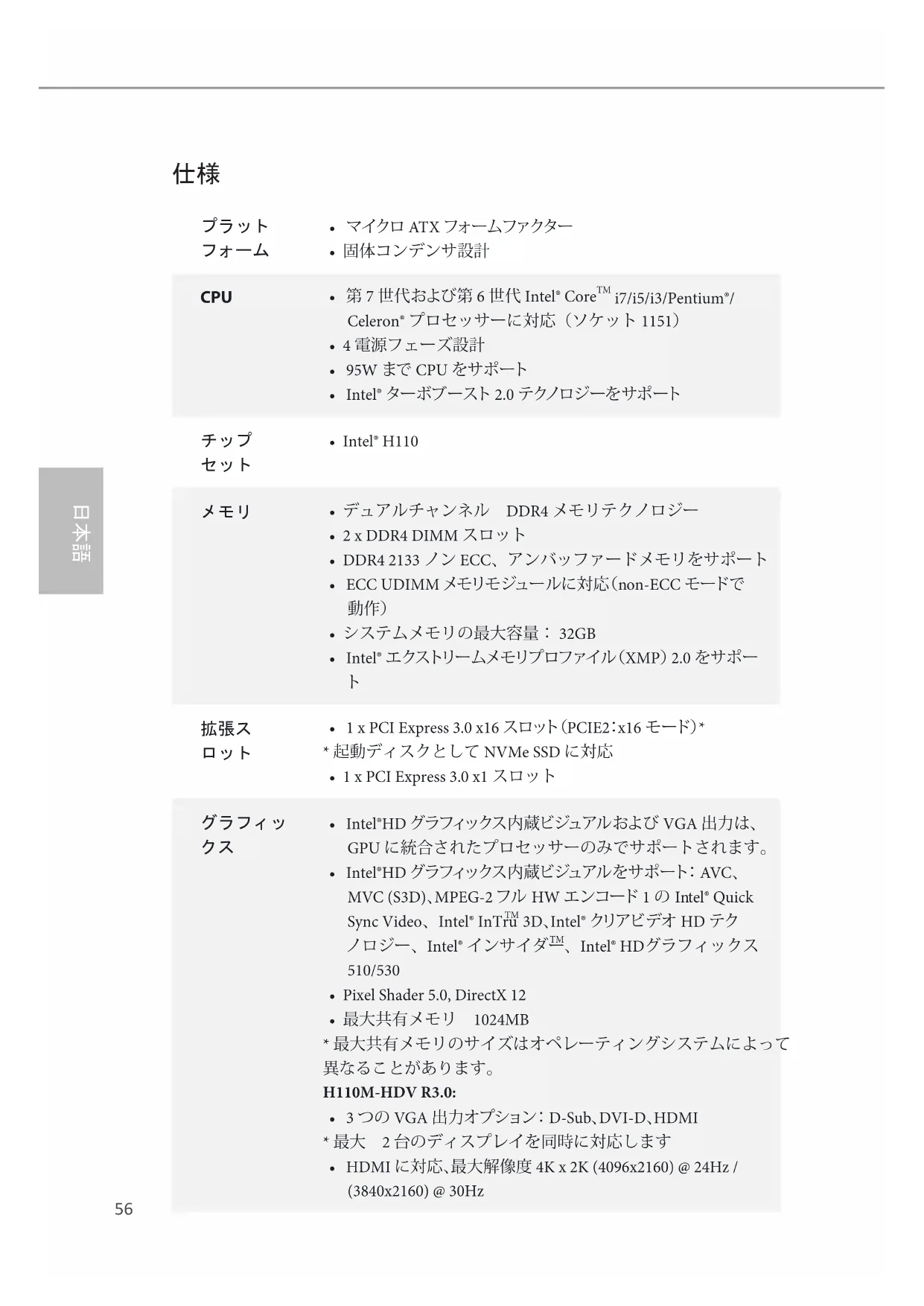

• 第 7 世代および第 6 世代 Intel® Core

i7/i5/i3/Pentium®/ Celeron® プロセッサーに対応（ソケット 1151）

• Intel® ターボブースト 2.0 テクノロジーをサポート

• デュアルチャンネル DDR4 メモリテクノロジー

• DDR4 2133 ノン ECC、アンバッファードメモリをサポート

• ECC UDIMM メモリモジュールに対応（non-ECC モードで

• Intel® エクストリームメモリプロファイル（XMP） 2.0 をサポー

• 1 x PCI Express 3.0 x16 スロット（PCIE2：x16 モード）*

• 起動ディスクとして NVMe SSD に対応

• 1 x PCI Express 3.0 x1 スロット

• Intel®HD グラフィックス内蔵ビジュアルおよび VGA 出力は、 GPU に統合されたプロセッサーのみでサポートされます。

• Intel®HD グラフィックス内蔵ビジュアルをサポート： AVC、 MVC (S3D)、MPEG-2 フル HW エンコード 1 の Intel® Quick Sync Video、Intel® InTru

3D、Intel® クリアビデオ HD テク ノロジー、Intel® インサイダー

、Intel® HDグラフィックス 510/530

• 最大共有メモリのサイズはオペレーティングシステムによって 異なることがあります。 H110M-HDV R3.0:

• 3 つの VGA 出力オプション： D-Sub、DVI-D、HDMI

• 最大 2 台のディスプレイを同時に対応します

• DVI-D をサポート。最大解像度 1920x1200 @60Hz

• D-Sub をサポート。最大解像度 1920x1200 @60Hz

• HDMI ポートでオートリップシンク、ディープカラー （12bpc）、 xvYCC、および、HBR（高ビットレートオーディオ） に対応 （HDMI 対応モニターが必要です）

• アクセラレイテッド・メディア・コーデックに対応 : HEVC, VP8, VP9

• DVI-D ポートと HDMI ポートで HDCP に対応

• DVI-D ポートと HDMI ポートで Full HD 1080p Blu-ray (BD)

• デュアルグラフィックス出力 : 独立したディスプレイコントロ ーラーで DVI-D ポートと HDMI ポートに対応

• HDMI に対応、最大解像度 4K x 2K (4096x2160) @ 24Hz / (3840x2160) @ 30Hz

• DVI-D をサポート。最大解像度 1920x1200 @60Hz

• HDMI ポートでオートリップシンク、ディープカラー （12bpc）、 xvYCC、および、HBR（高ビットレートオーディオ） に対応 （HDMI 対応モニターが必要です）

• アクセラレイテッド・メディア・コーデックに対応 : HEVC, VP8, VP9

• DVI-D ポートと HDMI ポートで HDCP に対応

• DVI-D ポートと HDMI ポートで Full HD 1080p Blu-ray (BD)

• デュアルグラフィックス出力 : 独立したディスプレイコントロ ーラーで DVI-D ポートと D-Sub ポートに対応

• DVI-D をサポート。最大解像度 1920x1200 @60Hz

• D-Sub をサポート。最大解像度 1920x1200 @60Hz

• アクセラレイテッド・メディア・コーデックに対応 : HEVC, VP8, VP9

• DVI-D ポートで Full HD 1080p Blu-ray (BD) 再生に対応 H110M-DGS R3.0:

• DVI-D をサポート。最大解像度 1920x1200 @60Hz

• アクセラレイテッド・メディア・コーデックに対応 : HEVC, VP8, VP9

• DVI-D ポートで Full HD 1080p Blu-ray (BD) 再生に対応58

• 7.1 CH HD オーディオ (Realtek ALC887 Audio Codec)

• 7.1 CH HD オーディオを設定するためには、HD フロントパネ ルのオーディオモジュールを使用し、オーディオドライバを通し てマルチチャンネルオーディオ機能を有効にする必要がありま

• サージ保護に対応（ASRock 完全スパイク保護）

• ELNA 製オーディオコンデンサ LAN

• PCIE x1 ギガビット LAN 10/100/1000 Mb/ 秒

• Realtek RTL8111C/RTL8111H

• Wake-On-LAN（ウェイク・オン・ラン）に対応

• 雷 / 静電気放電（ESD）保護に対応（ASRock 完全スパイク保

• 4 x USB 2.0 ポート（静電気放電（ESD）保護に対応（ASRock 完全スパイク保護））*

• ACPI ウェイクアップ機能に対応するのは背面 USB01 ポート

• 2 x USB 3.0 ポート（静電気放電（ESD）保護に対応（ASRock

• LED 付き 1 x RJ-45 LAN ポート（ACT/LINK LED と SPEED LED）

• HD オーディオジャック : ラインイン / フロントスピーカー /

• 1 x HDMI ポート H110M-HDS R3.0:

• 1 x HDMI ポート H110M-DVS R3.0:

• 1 x DVI-D ポート H110M-DGS R3.0:

• 4 x SATA3 6.0 Gb/s コネクタ、NCQ、AHCI、および、ホットプラ

• 1 x シャーシイントルージョンとスピーカーヘッダー

• 1 x CPU ファンコネクタ（4 ピン）

• 1 x シャーシファンコネクタ（4 ピン）

• CPU ファンコネクタは最大 1A (12W) の出力の CPU ファンに

• 1 x 24 ピン ATX 電源コネクタ

• 1 x USB 2.0 ヘッダー（2 個の USB 2.0 ポートに対応）（静電気 放電（ESD）保護に対応（ASRock 完全スパイク保護））

• 1 x USB 3.0 ヘッダー（2 個の USB 3.0 ポートに対応）（静電気 放電（ESD）保護に対応（ASRock 完全スパイク保護）） BIOS 機能

• AMI UEFI Legal BIOS、多言語 GUI サポート付き

• ACPI 5.0 準拠ウェイクアップイベント

• DRAM、PCH 1.0V 電圧マルチ調整

• CPU/ シャーシクワイエットファン（CPU 温度に従ってシャー シファン速度を自動調整）

• Windows® 7 OS をインストールするために、xHCI ドライバが ISO ファイルに含まれる変更されたインストールディスクが必 要です。詳しい説明については 73 ページを参照してください。

• 更新された Windows® 10 ドライバについては、ASRock のウェ ブサイトで詳細をご確認ください : http://www.asrock.com

• 支援 Intel® Turbo Boost 2.0 技術

• 1 x USB 2.0 排針（支援 2 個 USB 2.0 連接埠）（支援靜電 保護 ( 華擎全防護技術 )）68

• AMI UEFI Legal BIOS 含多語 GUI 支援
