MANUAL DE USUARIO H110MDGS R3.0 ASROCK

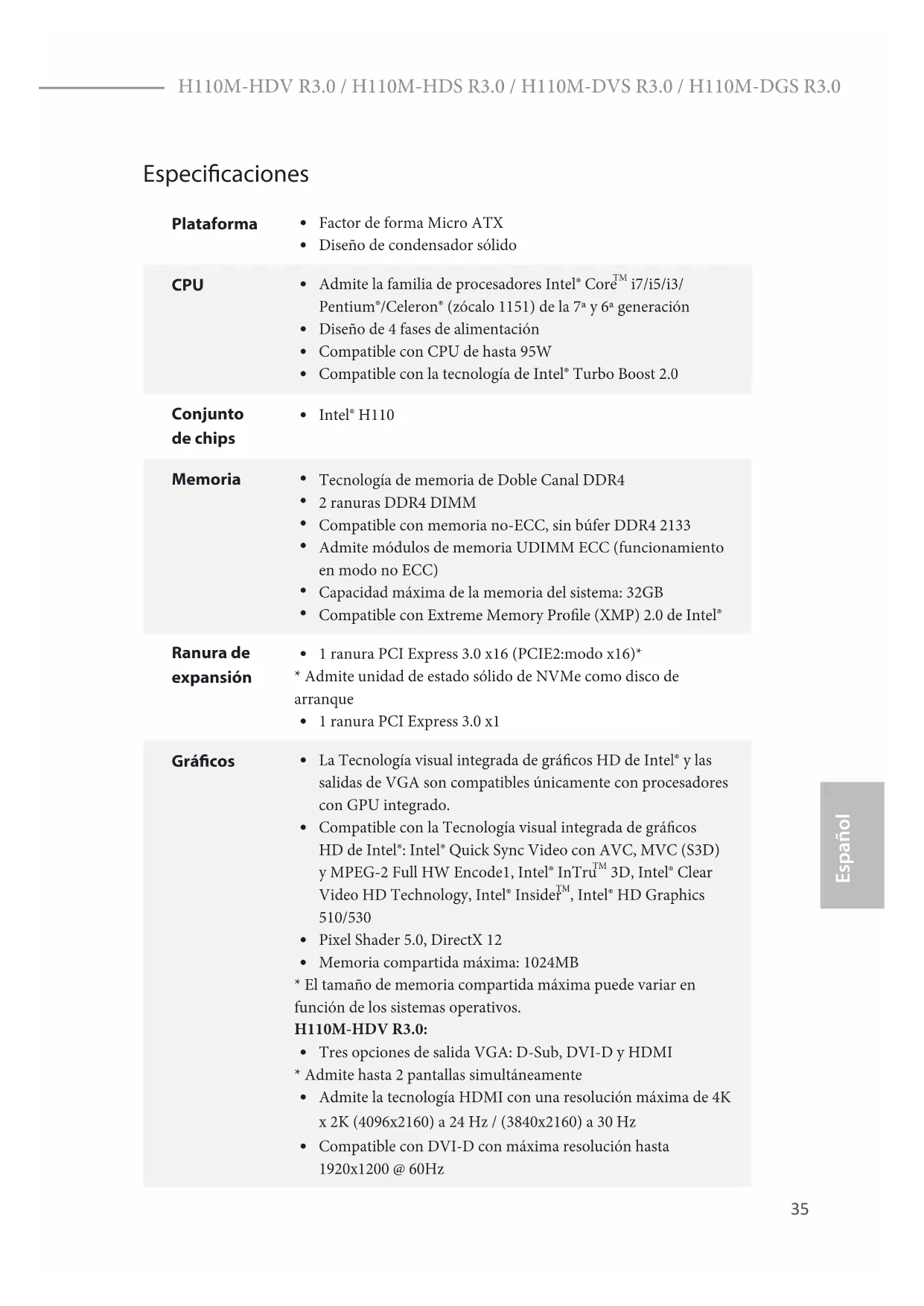

Diseño de condensador sólido CPU

Admite la familia de procesadores Intel® Core

i7/i5/i3/ Pentium®/Celeron® (zócalo 1151) de la 7ª y 6ª generación

Diseño de 4 fases de alimentación

Compatible con CPU de hasta 95W

Compatible con la tecnología de Intel® Turbo Boost 2.0 Conjunto de chips

Tecnología de memoria de Doble Canal DDR4

Compatible con memoria no-ECC, sin búfer DDR4 2133

Admite módulos de memoria UDIMM ECC (funcionamiento en modo no ECC)

Capacidad máxima de la memoria del sistema: 32GB

• Admite unidad de estado sólido de NVMe como disco de arranque

La Tecnología visual integrada de grácos HD de Intel® y las salidas de VGA son compatibles únicamente con procesadores con GPU integrado.

Compatible con la Tecnología visual integrada de grácos HD de Intel®: Intel® Quick Sync Video con AVC, MVC (S3D) y MPEG-2 Full HW Encode1, Intel® InTru

• El tamaño de memoria compartida máxima puede variar en función de los sistemas operativos. H110M-HDV R3.0:

Tres opciones de salida VGA: D-Sub, DVI-D y HDMI

• Admite hasta 2 pantallas simultáneamente

Admite la tecnología HDMI con una resolución máxima de 4K x 2K (4096x2160) a 24 Hz / (3840x2160) a 30 Hz

Compatible con DVI-D con máxima resolución hasta 1920x1200 @ 60Hz36 Español

Compatible con D-Sub con máxima resolución hasta 1920x1200 @ 60Hz

Compatible con función HDCP con puerto DVI-D

Compatible con reproducción Blu-ray (BD) Full HD de 1080p con puerto DVI-D H110M-HDS R3.0:

Salida gráca dual: compatible con puertos DVI-D y HDMI mediante controladores de pantalla independientes

Admite la tecnología HDMI con una resolución máxima de 4K x 2K (4096x2160) a 24 Hz / (3840x2160) a 30 Hz

Compatible con DVI-D con máxima resolución hasta 1920x1200 @ 60Hz

Compatible con Auto Lip Sync, Deep Color (12bpc), xvYCC y HBR (audio de alta velocidad de bits) con HDMI (requiere un monitor compatible con HDMI)

Compatible con función HDCP con puertos DVI-D y HDMI

Compatible con reproducción Blu-ray (BD) Full HD de 1080p con puertos DVI-D y HDMI H110M-DVS R3.0:

Salida gráca dual: compatible con puertos DVI-D y D-Sub mediante controladores de pantalla independientes

Compatible con DVI-D con máxima resolución hasta 1920x1200 @ 60Hz

Compatible con D-Sub con máxima resolución hasta 1920x1200 @ 60Hz

Compatible con función HDCP con puerto DVI-D

Compatible con reproducción Blu-ray (BD) Full HD de 1080p con puerto DVI-D H110M-DGS R3.0:

Compatible con DVI-D con máxima resolución hasta 1920x1200 @ 60Hz

Compatible con función HDCP con puerto DVI-D

• Para congurar 7.1 Audio CH HD, deberá utilizar un módulo del panel frontal de audio HD y habilitar la característica de audio multicanal a través del controlador de audio.

Compatible con protección por sobretensión (protección ASRock Full Spike)

Compatible con Wake-On-LAN

Compatible con protección contra rayos y electricidad elec- trostática (protección ASRock Full Spike)

1 puerto de ratón PS/2

1 puerto de teclado PS/2

4 puertos USB 2.0 (compatible con protección contra electricidad estática (protección ASRock Full Spike))*

• La función de reactivación ACPI solo se admite en los puertos USB01 traseros.

2 puertos USB 3.0 (compatible con protección contra electricidad estática (protección ASRock Full Spike))

Conector de audio HD: Entrada de línea / Altavoz frontal / Micrófono H110M-HDV R3.0:

4 conectores SATA3 de 6,0 Gb/s, compatibles con las funciones NCQ, AHCI y “Hot Plug”38 Español Conector

1 x cabezal de intrusión de chasis y de altavoces

1 Conector (4 contactos) para el ventilador de la CPU

1 Conector (4 contactos) para el ventilador del chasis

• El conector de ventilador de la CPU admite el ventilador de la CPU con una potencia de ventilador máxima de 1 A (12 W).

1 Conector de alimentación ATX de 24 pines

1 conector de alimentación de 12V de 8 pines

1 cabezales USB 2.0 (compatible con 2 puertos USB 2.0) (compatible con protección contra electricidad estática (protección ASRock Full Spike))

1 cabezal USB 3.0 (compatible con 2 puertos USB 3.0) (compatible con protección contra electricidad estática (protección ASRock Full Spike)) Función del BIOS

BIOS legal UEFI AMI de compatible con interfaz gráca de usuario multilingüe

Eventos de reactivación conformes con ACPI 5.0

Compatible con SMBIOS 2.7

Método de sensor de temperatura de la CPU/Chasis

Tacómetro del ventilador de la CPU/Chasis

CPU/Chasis Ventilador silencioso (Ajuste automático de velocidad del ventilador del chasis por temperatura de la CPU)

Control multivelocidad del ventilador de la CPU/Chasis

Detección de CUBIERTA ABIERTA

• Para instalar el sistema operativo Windows® 7, se necesita un disco de instalación modicado con los controladores xHCI empaquetados en el archivo ISO. Consulte la página 73 para obtener información más detallada.

• Para obtener el controlador actualizado para Windows® 10, visite el sitio Web desde ASRock para obtener detalles: http://www.asrock.com Certica- ciones

Admite módulos de memoria UDIMM ECC (funcionamiento en modo no ECC)
