MANUAL DE UTILIZADOR H110MDGS R3.0 ASROCK

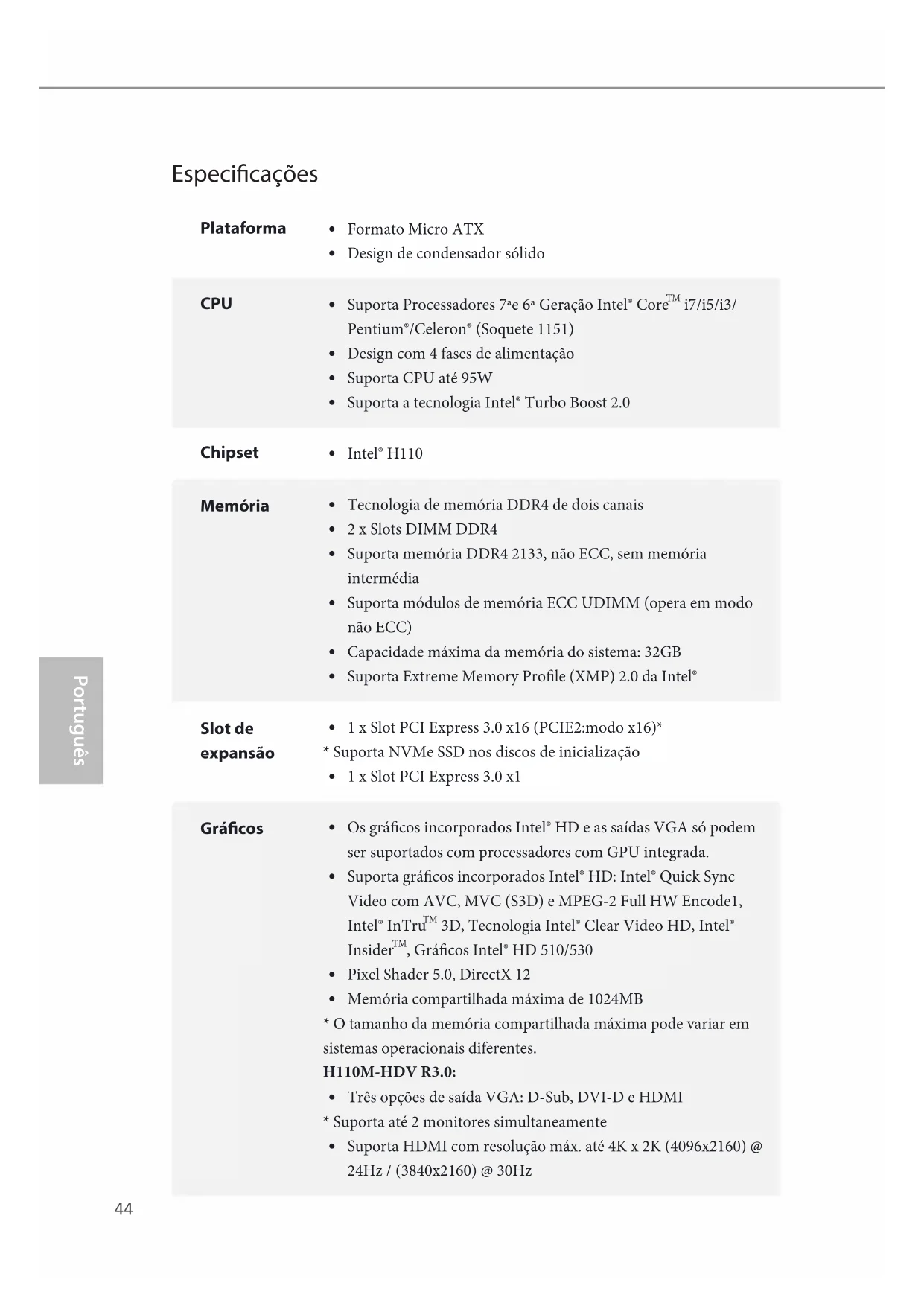

Português Especicações Plataforma

Suporta Processadores 7ªe 6ª Geração Intel® Core

Design com 4 fases de alimentação

Suporta memória DDR4 2133, não ECC, sem memória intermédia

Suporta módulos de memória ECC UDIMM (opera em modo não ECC)

Capacidade máxima da memória do sistema: 32GB

Suporta Extreme Memory Prole (XMP) 2.0 da Intel® Slot de expansão

• Suporta NVMe SSD nos discos de inicialização

Os grácos incorporados Intel® HD e as saídas VGA só podem ser suportados com processadores com GPU integrada.

Memória compartilhada máxima de 1024MB

• O tamanho da memória compartilhada máxima pode variar em sistemas operacionais diferentes. H110M-HDV R3.0:

Três opções de saída VGA: D-Sub, DVI-D e HDMI

• Suporta até 2 monitores simultaneamente

Suporta DVI-D com resolução máxima de até 1920x1200 @ 60Hz

Suporta D-Sub com resolução máxima de até 1920x1200 @ 60Hz

Suporta Auto sincronização labial, Deep Color (12bpc), xvYCC e HBR (High Bit Rate Audio) com porta HDMI (É necessário um monitor compatível com HDMI)

Suporta reprodução Full HD 1080p Blu-ray (BD) com portas DVI-D e HDMI H110M-HDS R3.0:

Suporta HDMI com resolução máx. até 4K x 2K (4096x2160) @ 24Hz / (3840x2160) @ 30Hz

Suporta DVI-D com resolução máxima de até 1920x1200 @ 60Hz

Suporta Auto sincronização labial, Deep Color (12bpc), xvYCC e HBR (High Bit Rate Audio) com porta HDMI (É necessário um monitor compatível com HDMI)

Suporta reprodução Full HD 1080p Blu-ray (BD) com portas DVI-D e HDMI H110M-DVS R3.0:

Suporta DVI-D com resolução máxima de até 1920x1200 @ 60Hz

Suporta D-Sub com resolução máxima de até 1920x1200 @ 60Hz

Suporta reprodução Full HD 1080p Blu-ray (BD) com Porta DVI-D H110M-DGS R3.0:

Suporta DVI-D com resolução máxima de até 1920x1200 @ 60Hz

Suporta HDCP com Porta DVI-D46 Português

Suporta reprodução Full HD 1080p Blu-ray (BD) com Porta DVI-D Áudio

• Para congurar Áudio 7.1 CH HD, é necessário usar um módulo de áudio de painel frontal HD e habilitar o recurso de áudio multi-canal pelo driver de áudio.

Suporta proteção contra sobretensão (Proteção Total Contra Picos ASRock)

Suporta Proteção contra Relâmpago/EDS (Proteção Total Con- tra Picos ASRock)

4 x Portas USB 2.0 (Suporta Proteção ESD (Proteção Total Contra Picos ASRock))*

• A função de alerta de ACPI é suportada somente nas portas USB01 traseiras.

2 x Portas USB 3.0 (Suporta Proteção ESD (Proteção Total Contra Picos ASRock))

1 x Intrusão do Chassi e Cabeçote de Autofalante

• O Conector de Ventoinha da CPU suporta a ventoinha da CPU de potência máxima de 1A (12W).

1 x conector alimentação ATX 24 pinos

1 x Plataformas USB 2.0 (Suporta 2 portas USB 2.0) (Suporta Proteção ESD (Proteção Total Contra Picos ASRock))

1 x Plataforma USB 3.0 (Suporta 2 portas USB 3.0) (Suporta Proteção ESD (Proteção Total Contra Picos ASRock)) Funções da BIOS

ACPI 5.0 compatível com eventos de despertar

DRAM, PCH 1,0V Multi ajuste de tensão Monitor de hardware

Tacômetro da Ventoinha da CPU/Gabinete

Ventoinha silenciosa da CPU/Gabinete (Auto ajusta velocidade da ventoinha do gabinete pela temperatura da CPU)

Controle de multi velocidade da Ventoinha da CPU/Gabinete

Detecção de ABERTURA da CAIXA

Monitoramento da tensão: +12V, +5V, +3,3V, CPU Vcore

Microso® Windows® 10 64-bit / 8.1 64-bit / 7 32-bit / 7 64-bit *Para instalar o SO Windows 7, um disco de instalação modicado com condutores xHCI no arquivo ISO é necessário. Favor consultar a página 73 para mais instruções detalhadas.

• Para o driver atualizado do Windows® 10, por favor, visite o website da ASRock para mais detalhes: http://www.asrock.com Certicações
