Z97 Anniversary - Anakart ASROCK - Ücretsiz kullanım kılavuzu

Ürün Tipi	ATX Anakart
Marka	ASRock
Model	Z97 Anniversary
İşlemci Soketi	LGA1150
Yonga Seti	Intel® Z97
Desteklenen Bellek	DDR3, 32 GB'a kadar, 4 yuva, çift kanal
Maksimum Bellek Frekansı	DDR3 3100+ (OC)
Genişletme Yuvaları	1 x PCIe 3.0 x16, 3 x PCIe 2.0 x1, 2 x PCI
Depolama	6 x SATA3 6 Gb/s (RAID 0/1/5/10)
Ses	7.1 CH HD (Realtek ALC887)
Ağ	Gigabit LAN Intel® I218V
Arka Panel Bağlantıları	1x PS/2, 1x HDMI, 2x USB 2.0, 4x USB 3.0, 1x RJ-45, 3x ses jakı
Dahili Bağlantılar	1x COM, 1x TPM, 6x SATA3, USB 2.0/3.0 başlıkları, ön panel ses
Gerekli Güç	ATX 24 pin + 12V 8 pin
Form Faktörü	ATX (305 mm x 244 mm)
Desteklenen İşletim Sistemleri	Windows 10/8.1/8/7 (32/64 bit)
Özel Özellikler	ASRock BCLK Tam Aralıklı Overclock, katı kapasitörler, aşırı gerilim koruması
Bakım ve Temizlik	Yumuşak ve kuru bir bez kullanın. Sıvılardan kaçının. Temizlemeden önce fişini çekin.
Güvenlik	Elektrostatik deşarj: Kullanmadan önce topraklanmış metal bir nesneye dokunun. Hassas bileşenlere dokunmayın.
Yedek Parçalar ve Onarılabilirlik	Anakart kullanıcı tarafından onarılamaz. Yedek parçalar: SATA kabloları (isteğe bağlı), G/Ç koruma paneli. ASRock teknik desteğe başvurun.
Genel Bilgiler	Garanti: yürürlükteki mevzuata göre. Tam kılavuz çevrimiçi olarak mevcuttur. Web sitesi: www.asrock.com

Sık sorulan sorular - Z97 Anniversary ASROCK

ASRock Z97 Anniversary anakart ile hangi işlemciler uyumludur?

Anakart, 5. nesil Intel® Core™ i7/i5/i3/Pentium®/Celeron® işlemcileri (LGA1150 soket) ve Intel® Xeon® işlemcileri ile 4. nesil (yeni ve eski) işlemcileri destekler. Ayrıca K serisi kilit açılmış işlemcilerle uyumludur ve ASRock BCLK Full-range teknolojisi ile overclock'u destekler.

Ne tür RAM bellek kullanabilirim?

Bu anakart, çift kanal yapılandırmasında tamponsuz, ECC olmayan DDR3 belleği kabul eder. Maksimum 32 GB için 4 DIMM yuvasına sahiptir. Desteklenen frekanslar overclock ile 1066 MHz'den 3100+ MHz'e kadar değişir. Ayrıca Intel® XMP 1.3/1.2 profillerini destekler.

BIOS nasıl güncellenir?

En son BIOS sürümü için ASRock web sitesine başvurmanızı öneririz. Güncellemeden hemen sonra CMOS'u silmeyin. CMOS'u silmek için bilgisayarı kapatın, güç kablosunu çıkarın, 15 saniye bekleyin, ardından CLRCMOS1 jumper'ının 2 ve 3 numaralı pinlerini 5 saniye boyunca kısa devre yapın.

Bu anakart ile işlemcimi overclock edebilir miyim?

Evet, anakart, Intel® K serisi kilit açılmış işlemcilerin overclock'unu ve ASRock BCLK Full-range teknolojisini destekler. Dikkat: Overclock, sistem kararlılığını etkileyebilir ve bileşenlere zarar verebilir. Bu işlem tamamen sizin sorumluluğunuzdadır.

Kaç adet SATA ve USB bağlantı noktası mevcuttur?

Kart, RAID (0, 1, 5, 10) uyumlu 6 adet SATA3 6 Gb/s bağlayıcı sunar. USB tarafında, arkada 2 adet USB 2.0 ve 4 adet USB 3.0 bağlantı noktası ile dahili olarak 4 ek USB 2.0 bağlantı noktası (2 başlık) ve 2 ek USB 3.0 bağlantı noktası (1 başlık) için başlıklar mevcuttur.

Kasanın ön paneli nasıl bağlanır?

Kartta 15 numara olarak işaretlenmiş 9 pinli PANNEAU1 başlığını kullanın. Güç düğmesini PWRBTN'ye, sıfırlama düğmesini RESET'e, güç LED'ini PLED+ ve PLED-'ye ve sabit disk etkinlik LED'ini HDLED+ ve HDLED-'ye bağlayın. Tam pin yapılandırması için kılavuza bakın.

Hangi video çıkışları mevcuttur?

Bu anakartın arka panelinde bir HDMI bağlantı noktası bulunur. Entegre grafikler yalnızca grafik denetleyicisine sahip Intel® işlemcilerle desteklenir. HDMI bağlantı noktası maksimum 1920x1200 @ 60 Hz çözünürlüğü destekler ve HDCP ve Full HD Blu-ray oynatımı ile uyumludur.

7.1 kanal ses nasıl yapılandırılır?

7.1 ses için HD ön panel ses modülünü kullanmalı ve ses sürücüsünde çok kanallı işlevi etkinleştirmelisiniz. Ses codec'i, aşırı gerilim koruması ve ELNA Ses kapasitörleri ile Realtek ALC887'dir.

Bu anakartın garantisi nedir?

ASRock, yürürlükteki mevzuata uygun bir garanti sunar. Kesin bilgi için ASRock web sitesini ziyaret edin veya teknik desteğe başvurun. Tam kılavuz notice-facile.com adresinden ücretsiz olarak indirilebilir.

Bu anakart için sürücüleri ve yazılımları nerede bulabilirim?

Sürücüler, pakette bulunan yardım CD'sinde sağlanır. Ayrıca en son sürümleri www.asrock.com adresindeki ASRock web sitesinden Z97 Anniversary modelini arayarak indirebilirsiniz.

KULLANIM KILAVUZU Z97 Anniversary ASROCK

ASRock'ın zorlu kalite kontrol süreçlerinden geçmiş olan ASRock Z97 Anniversary anakartını satın aldığınız için teşekkür ederiz. Sağlam tasarımı ile ASRock'ın kalite ve dayanıklılık taahhüdüne uygun şekilde mükemmel performans sağlar.

Anakart özellikleri ve BIOS yazılımı güncellenebileceğinden, bu kılavuzun içeriği herhangi bir bildirimde bulunulmaksızın değiştirilebilir. Bu kılavuz üzerinde herhangi bir değişiklik yapılması halinde, güncellenmiş sürüm, herhangi bir bildirim yapılmaksızın ASRock'ın web sitesinde yer alacaktır. Bu anakart ile ilgili olarak teknik destek almak istiyorsanız, lütfen kullandığınız model hakkında özel bilgiler için web sitemizi ziyaret edin. En güncel VGA kartları ve CPU destek listelerini de ASRock'ın web sitesinden bulabilirsiniz. ASRock web sitesi http://www.asrock.com.

1.1 Ambalaj İçeriği

• ASRock Z97 Anniversary Anakartı (ATX Form Faktörü)
• ASRock Z97 Anniversary Hızlı Kurulum Kılavuzu
• ASRock Z97 Anniversary Destek CD'si
- 2 x Seri ATA (SATA) Veri Kablosu (İsteğe Bağlı)
• 1 x I/O Panel Kalkani

1.2 Özellikler

Platform	ATX Form FaktörüKatı Bağlayıcı tasarımıYüksek Yoğunluklu Cam Elyaf PCB
CPU	5. Nesil Intel® CoreTM i7/i5/i3/Pentium®/Celeron® İşlemcilerini destekler (Soket 1150)Yeni 4. ve 4. Nesil Intel® Xeon®/CoreTM i7/i5/i3/Pentium®/Celeron® İşlemcilerini destekler (Soket 1150)Dijital Güç tasarımı4 Güç Safhası tasarımıIntel® Turbo Boost 2.0 Teknolojisini desteklerIntel® K Serisi kilitsiz işlemcileri desteklerASRock BCLK tam aralıklı Hız Aşırtmayı destekler
Yonga kümesi	Intel® Z97
Bellek	Çift Kanallı DDR3 Bellek Teknolojisi4 x DDR3 DIMM YuvasıECC olmayan, ara belleğe alınmamış DDR3 3100+(OC)/2933(OC)/2800(OC)/2400(OC)/2133(OC)/1866(OC)/1600/1333/1066 belleği desteklerMaksimum sistem belleği kapasitesi: 32GB (bkz. DİKKAT)Intel® Üstün Bellek Profili (XMP)1.3/1.2 özelliğini destekler
Genişletme Yuvası	1 x PCI Express 3.0 x16 Yuva (PCIE2:x16 modu)3 x PCI Express 2.0 x1 Yuva2 x PCI Yuvası
Grafikler	Intel® HD Graphics Dahili Görselleri ile VGA çıktıları, yalnızca GPU entegre edilmiş işlemciler ile desteklenir.Intel® HD Graphics Dahili Görsellerini destekler : AVC, MVC (S3D) ve MPEG-2 Full HW Encode1, Intel® InTruTM 3D, Intel® Net Video HD Teknolojisi, Intel® InsiderTM, Intel® HD Graphics 4400/4600 ile Intel® Quick Sync VideoPixel Shader 5.0, DirectX 11.1

• Maksimum paylaşılan bellek 1792MB
- En yüksek 1920x1200 @ 60Hz çözünürlüğüne kadar HDMI destekler
- HDMI Bağlantı Noktasıyla Otomatik Dudak Senkronizasyonu, Derin Renk (12bpc), xvYCC ve HBR (Yüksek Bit Oranlı Ses) özelliklerini destekler (Uyumlu bir HDMI monitorü kullanılmalıdır)
• HDMI Bağlantı Noktalarıyla HDCP destekler
- HDMI Bağlantı Noktalarıyla Tam HD 1080p Blu-ray (BD) kayıttan yürütme destekler

Ses

- 7.1 CH HD Ses (Realtek ALC887 Ses Codec Bileşeni)
* 7.1 CH audio'yu yapılandırmak için, lütfen bir HD ön panel audio modülünü kullanın ve çok kanallı audio özelliğini audio sürücüsünden etkinleştirin.

- Dalgalanma Koruması Destekler (ASRock Tam Ani Gerilim Koruması) - ELNA Audio Caps.

LAN

• Gigabit LAN 10/100/1000 Mb/s
• Giga PHY Intel® I218V
- Intel® Uzaktan Uyandırma Teknolojisi
• LAN Açılışını Destekler
- Yıldırım/ESD Koruması Destekler (ASRock Tam Ani Gerilim Koruması)
- Enerji Verimliliğine Sahip Ethernet 802.3az işlevini destekler
- PXE özelliğini destekler

Arka Panel I/O

• 1 x PS/2 Fare/Klavye Bağlantı Noktası
• 1 x HDMI Bağlantı Noktası
- 2 Bağlayıcısı USB 2.0 Bağlantı Noktası (ESD Koruması Destekler (ASRock Tam Ani Gerilim Koruması))
- 4 Bağlayıcısı USB 3.0 Bağlantı Noktası (ESD Koruması Destekler (ASRock Tam Ani Gerilim Koruması))
- LED'e sahip 1 x RJ-45 LAN Bağlantı Noktası (ACT/LINK LED ve SPEED LED)
- HD Ses Jakları: Hat Girişi / Ön Hoparlör / Mikrofon

Depolama

• 1 x COM Bağlantı Noktası Bağlantısı
• 1 x TPM Bağlantısı
• 1 x Güç LED Bağlantısı
- 2 x İşlemci Fan Bağlayıcıları (1 x 4 pimli, 1 x 3 pimli)
• 2 x Kasa Fanı Bağlayıcıları (2 x 4 pimli)
• 1 x Güç Fanı Bağlayıcısı (3 pimli)
• 1 x 24 pim ATX Güç Bağlayıcısı
• 1 x 8 pim 12V Güç Bağlayıcısı
• 1 x Ön Panel Ses Bağlayıcısı
- 2 x USB 2.0 Bağlantısı (4 USB 2.0 bağlantı noktası destekler) (ESD Koruması Destekler (ASRock Tam Ani Gerilim Koruması))
- 1 x USB 3.0 Bağlantısı (2 USB 3.0 bağlantı noktası destekler) (ESD Koruması Destekler (ASRock Tam Ani Gerilim Koruması))

BIOS

Özelliği

• Çok dilli GUI desteği ile 64Mb AMI UEFI Legal BIOS
  • ACPI 1.1 Uyumlu uyandırma olayları
• SMBIOS 2.3.1 desteği
  • CPU, DRAM, PCH 1,05V Voltaj çoklu ayarı

Donanim

Monitörü

• CPU/Kasa sıcaklığı tespiti
• CPU/Kasa/Güç Fanı Devirölçer
- İşlemci/Kasa Sessiz Fan (İşlemci sıcaklığıyla otomatik ayarlı kasa fanı hızı)
• CPU/Kasa Fanı çoklu hız kontrolü
• Voltaj izleme: +12V, +5V, +3,3V, CPU Vcore

os

- Microsoft® Windows® 10 64 bit / 8.1 32 bit / 8.1 64 bit / 8 32 bit / 8 64 bit / 7 32 bit / 7 64 bit

Belgeler

• FCC, CE, WHQL
• ErP/EuP için hazır (ErP/EuP için hazır güç beslemesi gereklidir)

* Detaylı ürün bilgisi için, lütfen web sitemizi ziyaret edin: http://www.asrock.com

Lütfen, BIOS ayarlarını düzenleme, Bağımsız Hız Aşırtma Teknolojinin uygulanması ya da üçüncü kişilerin hız aşırta araçlarının kullanılması da dahil olmak üzere tüm hız aşırta işlemlerinin belirli bir risk taşıdığı unutmayın. Hız aşırta, sisteminizin dayanıklığını etkileyebilir, hatta sisteminizde yer alan bileşen ve aygıtlara zarar verebilir. Bunu riski ve masrafları size ait olmak üzere gerçekleştirilmelidir. Hız aşırtmadan doğabilecek zararlar konusunda sorumlu olmayacağız.

Sınırlamalar nedeniyle, gerçek bellek boyutu Windows® 32-bit işletim sistemleri çerçevesinde sistem kullanımına ayrıldığı için 4GB'den az olabilir. Windows® 64-bit işletim sistemlerinde bu tür sınırlamalar yoktur. Windows® tarafından kullanılmayan bellekten faydalanmak için ASRock XFast RAM'i kullanabilirsiniz.

1.3 Bağlantı Teli Kurulumu

Çizim, bağlantı tellerinin kurulumunu göstermektedir. Tel kapağı, pimlerin üzerine yerleştirildiğinde, tel "Kısa" olur. Pimlerin üzerinde tel kapağı bulunmadığında, tel "Açık" olur. Çizim, pin1 ve pin2 alanları "Kısa" olan ve bu iki pim üzerinde bir bağlantı teli kapağı bulunan 3-pin bağlantı telini göstermektedir.

CMOS'u Temizle Bağlantı Teli (CLRCMOS1) (bkz. sf.1, No. 21)

CMOS'u TemizleVarsayılan

CLRCMOS1, CMOS verilerini temizlememizi sağlar. Sistem parametrelerini temizlemek ve varsayılan kurulum ayarlarına sıfırlamak için, lütfen bilgisayarı kapatın ve güç kablosunu güç beslemesinden çekin. 15 saniye bekledikten sonra, CLRCMOS1 üzerindeki pin2 ve pin3'ü 5 saniye boyunca kısaltmak için bir bağlantı teli kullanın. Ancak, CMOS'u lütfen BIOS'u güncelledikten hemen sonra temizlemeyin. BIOS'u güncelledikten hemen sonra CMOS'u temizlemeniz gerekirse, önce sistemi başlatın ve ardından CMOS temizleme işlemi öncesinde yeniden kapatın. Lütfen, parola, tarih, saat ve varsayılan kullanıcı profilinin yalnızca CMOS bataryası çıkarıldığında temizleneceğini unutmayın.

1.4 Ekli Bağlantılar ve Bağlayıcılar

Ekli bağlantılar ve bağlayıcılar bağlantı teli değildir. Bağlantı teli kapaklarını bu bağlantı ve bağlayıcılar üzerine yerleştirmeyin. Bağlantı teli kapaklarının bağlantılar ile bağlayıcılar üzerine yerleştirilmesi, anakarta kalıcı hasar verebilir.

Sistem Paneli Bağlantısı

(9-pin PANEL1)

(bkz sf.1, No. 15)

Güç anahtarını bağlayın, kasa üzerindeki anahtar ile sistem durumu belirtecini aşağıdaki pim düzenine göre sıfırlayın. Kabloları bağlarken pozitif ve negatif pimleri not edin.

PWRBTN (Güç Anahtarı):

Güç anahtarını kasa ön paneline bağlayın. Güç anahtarını kullanarak sistemin hangi yöne hareketle kapanacağını seçebilirsiniz.

RESET (Sifirlama Anahtari):

Sifirlama anahtarını kasa ön paneline bağlayın. Bilgisayarın kilitlenmesi ve normal şekilde yeniden başlatlamaması halinde reset (sıfırla) düğmesine basın.

PLED (Sistem Güç LED'i):

Güç durumu göstergesini kasa ön paneline bağlayın. Sistem çalışırken LED ışığı yanacaktır. Sistem S1/S3 uyku durumdayken LED ışığı yanıp söner. Sistem S4 uyku durumunda ya da kapalıyken (S5) LED ışık kapanır.

HDLED (Sabit Disk Etkinlik LED'i):

Sabit sürücü etkinlik LED'ini kasa ön paneline bağlayın. Sabit sürücü veri okur ya da yazarken LED ışığı yanar.

Ön panel tasarımı kasaya göre değişiklik gösterebilir. Bir ön panel modülü, temel olarak bir güç anahtarı, sıfırlama anahtarı, güç LED'i, sabit sürücü aktivitesi LED'i, hoparlör gibi birimlerden oluşur. Kasanızın ön panel modülünü bu bağlantıya takmadan önce, kablo düzenlemeleri ile pin düzenlemelerinin düzgün şekilde yapıldığından emin olun.

Güç LED Bağlantısı

(3-pin PLED1)

(bkz. sf.1, No. 16)

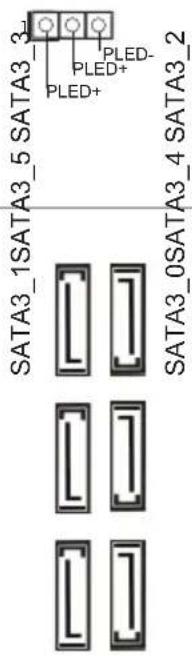

Seri ATA3 Bağlayıcıları

(SATA3_0:

bkz.sf.1,No.9)

(SATA3_1:

bkz. sf.1, No. 8)

(SATA3_2:

bkz. sf.1, No. 11)

(SATA3_3:

bkz. sf.1, No. 10)

(SATA3_4:

bkz. sf.1, No. 13)

(SATA3_5:

bkz.sf.1,No.12)

Sistemin güç durumunun belirtilmesi için lütfen güç LED'ini bu bağlantıya takın.

Bu altı SATA3 bağlayıcısı, veri aktarım hızı 6,0 Gb/sn'ye kadar olan dahili depolama aygıtları için tasarlanmış SATA veri kablolarını destekler.

USB 2.0 Bağlantıları

(9-pin USB2_3)

(bkz. sf.1, No. 17)

(9-pin USB4_5)

(bkz. sf.1, No. 18)

Bu anakart üzerinde, I/O paneli üzerindeki iki USB 2.0 bağlantı noktasının yanı sıra, iki adet bağlantı bulunmaktadır. Her USB 2.0 bağlantısı, iki adet bağlantı noktasını destekleyebilir.

USB 3.0 Bağlantı

(19-pin USB3_4_5)

(bkz. sf.1, No. 6)

Bu anakart üzerinde, I/O paneli üzerindeki dört USB 3.0 bağlantı noktasının yanı sıra, bir adet bağlantı bulunmaktadır. Her USB 3.0 bağlantısı, iki adet bağlantı noktasını destekleyebilir.

Ön Panel Ses Bağlantısı

(9-pin HD_AUDIO1)

(bkz. sf.1, No. 23)

Bu bağlantı, ses aygıtlarının ön ses paneline bağlanması içindir.

1. Yüksek Tanımlı Ses, Jak Algılama özelliğini destekler, ancak bu işlevin düzgün çalışabilmesi için kasa üzerindeki panel kablosunun HDA işlevini desteklemesi gerekmektedir. Sisteminizi kurarken, lütfen kılavuzumuzdaki talimatlar ile kasa kılavuzundaki talimatları izleyin.
2. AC'97 ses paneli kullanıyorsanız, lütfen aşağıdaki adımları uygulayarak ön panel ses bağlantısına takın:

A. Mic_IN'i (MIC) MIC2_L'ye bağlayın.
B. Audio_R'yi (RIN) OUT2_R'ye ve Audio_L'yi (LIN) OUT2_L'ye bağlayın.
C. Toprak'ı (GND) Toprak'a (GND) bağlayın.
D. MIC_RET ve OUT_RET yalnızca HD ses paneli içindir. AC'97 ses paneli için bunları bağlamanıza gerek yoktur.
E. Ön mikrofonu etkinleştirmek için, Realtek Kontrol panelinde "FrontMic" sekmesine gidin ve "Kayıt Ses Seviyesi" ni ayarlayın.

Kasa Hoparlör Bağlantısı

(4-pin SPEAKER1)

(bkz sf.1, No. 20)

DUMMY SPEAKER

+5V
DUMMY

Lütfen kasa hoparlörünü

bu bağlantıya takın.

Kasa ve Güç Fanı

Bağlayıcıları

(4-pin CHA_FAN1)

(bkz sf.1, No. 14)

FAN_SPEED_CONTROL

(4-pin CHA_FAN2)

(bkz sf.1, No. 7)

(3-pin PWR_FAN1)

(bkz sf.1, No. 1)

FAN SPEED

+12V

GND |

CPU Fan Bağlayıcıları

(4-pin CPU_FAN1)

(bkz sf.1, No. 24)

(3-pin CPU_FAN2)

(bkz sf.1, No. 25)

Bu anakart, 4-Pin CPU

fan (Sessiz Fan) bağlayıcısı

sağlamaktadır. 3-Pin CPU fan bağlamak istiyorsanız, lütfen Pin 1-3'ü kullanın.

ATX Güç Bağlayıcısı (24-pin ATXPWR1) (bkz. sf.1, No. 5)

Bu anakart, 24-pin ATX güç bağlayıcısı sağlamaktadır. 20-pin ATX güç beslemesi kullanmak için, lütfen Pin 1 ve Pin 13'e bağlayın.

ATX 12V Güç Bağlayıcısı (8-pin ATX12V1) (bkz. sf.1, No. 2)

Bu anakart, 8-pin ATX 12V güç bağlayıcısı sağlamaktadır. 4-pin ATX güç beslemesi kullanmak için, lütfen Pin 1 ve Pin 5'e bağlayın.

Seri Bağlantı Noktası Bağlantısı (9-pin COM1) (bkz. sf.1, No. 22)

Bu COM1 bağlantısı seri bağlantı yuvası modülünü destekler.

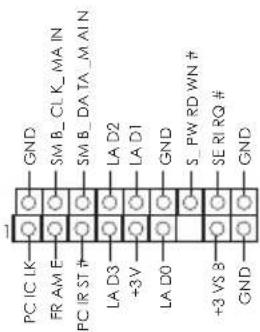

TPM bağlantısı (17-pin TPMS1) (bkz. sf.1, No. 19)

Bu bağlayıcı, anahtarlar, dijital sertifikalar, parolalar ve verileri güvenli bir şekilde saklama özelliği bulunan Güvenilir Platform Modülü (TPM) sistemini destekler. TPM sistemleri, aynı zamanda ağ güvenliğinin artırılması, dijital kimliklerin korunması ve platform bütünlüğünün sağlanması da yardımcıdır.
