Tipo de producto	Placa base ATX
Marca	ASRock
Modelo	Z97 Anniversary
Zócalo del procesador	LGA1150
Chipset	Intel® Z97
Memoria soportada	DDR3, hasta 32 GB, 4 ranuras, doble canal
Frecuencia de memoria máxima	DDR3 3100+ (OC)
Ranuras de expansión	1 x PCIe 3.0 x16, 3 x PCIe 2.0 x1, 2 x PCI
Almacenamiento	6 x SATA3 6 Gb/s (RAID 0/1/5/10)
Audio	7.1 CH HD (Realtek ALC887)
Red	Gigabit LAN Intel® I218V
Conectores del panel trasero	1x PS/2, 1x HDMI, 2x USB 2.0, 4x USB 3.0, 1x RJ-45, 3x conector de audio
Conectores internos	1x COM, 1x TPM, 6x SATA3, cabezales USB 2.0/3.0, audio del panel frontal
Alimentación requerida	ATX de 24 pines + 12V de 8 pines
Factor de forma	ATX (305 mm x 244 mm)
Sistemas operativos compatibles	Windows 10/8.1/8/7 (32/64 bits)
Funciones especiales	Overclocking ASRock BCLK Full-range, condensadores sólidos, protección contra sobretensiones
Mantenimiento y limpieza	Utilice un paño suave y seco. Evite líquidos. Desconecte antes de limpiar.
Seguridad	Descargas electrostáticas: toque un objeto metálico conectado a tierra antes de manipular. No toque los componentes sensibles.
Piezas de repuesto y reparabilidad	La placa base no es reparable por el usuario. Piezas de repuesto: cables SATA (opcionales), panel de protección E/S. Contacte al servicio técnico de ASRock.
Información general	Garantía: según legislación vigente. Manual completo disponible en línea. Sitio web: www.asrock.com

Preguntas frecuentes - Z97 Anniversary ASROCK

¿Qué procesadores son compatibles con la placa base ASRock Z97 Anniversary?

La placa base es compatible con procesadores Intel® Core™ i7/i5/i3/Pentium®/Celeron® de 5.ª generación (zócalo LGA1150), así como con procesadores Intel® Xeon® y de 4.ª generación (nueva y antigua). También es compatible con procesadores desbloqueados de la serie K y admite overclocking con la tecnología ASRock BCLK Full-range.

¿Qué tipo de memoria RAM puedo usar?

Esta placa base acepta memoria DDR3 sin ECC, sin búfer, en configuración de doble canal. Tiene 4 ranuras DIMM para un máximo de 32 GB. Las frecuencias compatibles van desde 1066 MHz hasta 3100+ MHz en overclocking. También es compatible con perfiles Intel® XMP 1.3/1.2.

¿Cómo actualizar la BIOS?

Recomendamos consultar el sitio web de ASRock para la última versión de la BIOS. No borre la CMOS inmediatamente después de una actualización. Para borrar la CMOS, apague el ordenador, desconecte el cable de alimentación, espere 15 segundos, luego cortocircuite los pines 2 y 3 del puente CLRCMOS1 durante 5 segundos.

¿Puedo overclockear mi procesador con esta placa base?

Sí, la placa base admite overclocking de procesadores desbloqueados de la serie K de Intel® así como la tecnología ASRock BCLK Full-range. Atención: el overclocking puede afectar la estabilidad del sistema y dañar los componentes. Se realiza bajo su propio riesgo.

¿Cuántos puertos SATA y USB están disponibles?

La placa ofrece 6 conectores SATA3 de 6 Gb/s compatibles con RAID (0, 1, 5, 10). En cuanto a USB, dispone de 2 puertos USB 2.0 y 4 puertos USB 3.0 en la parte trasera, así como cabezales internos para 4 puertos USB 2.0 adicionales (2 cabezales) y 2 puertos USB 3.0 adicionales (1 cabezal).

¿Cómo conectar el panel frontal de la caja?

Utilice el cabezal PANNEAU1 de 9 pines (marcado como n.º 15 en la placa). Conecte el botón de encendido a PWRBTN, el botón de reinicio a RESET, el LED de encendido a PLED+ y PLED-, y el LED de actividad del disco duro a HDLED+ y HDLED-. Consulte el manual para el pinout exacto.

¿Cuáles son las salidas de video disponibles?

Esta placa base tiene un puerto HDMI en el panel trasero. Los gráficos integrados solo son compatibles con procesadores Intel® que tengan un controlador gráfico. El puerto HDMI admite una resolución máxima de 1920x1200 a 60 Hz y es compatible con HDCP y reproducción Blu-ray Full HD.

¿Cómo configurar el audio de 7.1 canales?

Para disfrutar del sonido 7.1, debe usar el módulo de audio del panel frontal HD y activar la función multicanal en el controlador de audio. El códec de audio es un Realtek ALC887 con protección contra sobretensiones y condensadores ELNA Audio.

¿Cuál es la garantía de esta placa base?

ASRock ofrece una garantía conforme a la legislación vigente. Para información precisa, consulte el sitio web de ASRock o contacte al soporte técnico. El manual completo está disponible para descarga gratuita en notice-facile.com.

¿Dónde puedo encontrar los controladores y software para esta placa base?

Los controladores se incluyen en el CD de asistencia dentro del embalaje. También puede descargar las últimas versiones desde el sitio web de ASRock en www.asrock.com, buscando el modelo Z97 Anniversary.

MANUAL DE USUARIO Z97 Anniversary ASROCK

Gracias por comprar la placa base ASRock Z97 Anniversary, una placa base fiable fabricada según el rigurosísimo control de calidad de ASRock. Ofrece un rendimiento excelente con un diseño resistente de acuerdo con el compromiso de calidad y resistencia de ASRock.

Ya que las especificaciones de la placa base y el software del BIOS podrán ser actualizados, el contenido que aparece en este manual estará sujeto a modificaciones sin previo aviso. Si este manual sufre alguna modificación, la versión actualizada estará disponible en el sitio web de ASRock sin previo aviso. Si necesita asistencia técnica relacionada con esta placa base, visite nuestro sitio web para obtener información específica sobre el modelo que esté utilizando. Podrá encontrar las últimas tarjetas VGA, así como la lista de compatibilidad de la CPU, en el sitio web de ASRock. Sitio web de ASRock http://www.asrock.com.

1.1 Contenido del paquete

• Placa base ASRock Z97 Anniversary (Factor de forma ATX)
  • Guía de instalación rápida de ASRock Z97 Anniversary
  • CD de soporte de ASRock Z97 Anniversary
  • 2 cables de datos Serie ATA (SATA) (Opcional)
  • 1 escudo panel I/O

1.2 Especificaciones

Platafor-

ma

• Factor de forma ATX
- Diseño de los Condensadores: Solid
• PCB de fibra de vidrio de alta densidad

CPU

• Admite procesadores Intel® Core™ i7/i5/i3/Pentium®/Celeron® (zócalo 1150) de la 5ª generación
• Admite procesadores Intel® Xeon®/Core™ i7/i5/i3/Pentium®/Celeron® (zócalo 1150) de la nueva 4 ^a y 4 ^a generación
• Diseño Digi Power
• Diseño de 4 fases de alimentación
• Compatible con la tecnología de Intel® Turbo Boost 2.0
• Compatible con CPU serie K desbloqueada de Intel®
• Compatible con overclocking de rango completo BCLK de ASRock

Conjunto

de chips

- Intel® Z97

Memoria

• Tecnología de memoria de Doble Canal DDR3
  • 4 ranuras DDR3 DIMM
• Compatible con memoria no-ECC, sin búfer DDR3 3100+(OC)/2933(OC)/2800(OC)/2400(OC)/2133(OC)/1866 (OC)/1600/1333/1066
• Capacidad máxima de la memoria del sistema: 32GB (consulte la ADVERTENCIA)
• Compatible con Extreme Memory Profile (XMP)1.3/1.2 de Intel ^

Ranura de

expansión

• 1 ranura PCI Express 3.0 x16 (PCIE2:modo x16)
• 3 ranuras PCI Express 2.0 x1
- 2 ranuras PCI

Gráficos

- La Tecnología visual integrada de gráficos HD de Intel® y las salidas de VGA son compatibles únicamente con procesadores con GPU integrado.

• Compatible con la Tecnología visual integrada de gráficos HD de Intel*: Intel® Quick Sync Video con AVC, MVC (S3D) y MPEG-2 Full HW Encode1, Intel® InTrú™ 3D, Intel® Clear Video HD Technology, Intel® Insider™, Intel® HD Graphics 4400/4600
• Pixel Shader 5.0, DirectX 11.1
• Memoria compartida máxima: 1792MB
• Compatible con HDMI con máxima resolución hasta 1920x1200 @ 60Hz
• Compatible con Auto Lip Sync, Deep Color (12bpc), xvYCC y HBR (audio de alta velocidad de bits) con HDMI (requiere un monitor compatible con HDMI)
• Compatible con función HDCP con puerto HDMI
• Compatible con reproducción Blu-ray (BD) Full HD de 1080p con puerto HDMI

Audio

• 7.1 Audio CH HD (Realtek ALC887 Audio Codec)

* Para confi gurar el audio de 7.1-canales, tiene que usar el módulo de audio HD del panel frontal y habilitar la función multi-channel en el controlador de audio.

• Compatible con protección por sobretensión (protección ASRock Full Spike)
  • ELNA Audio Caps.

LAN

• LAN Gigabit 10/100/1000 Mb/s
• Giga PHY Intel® I218V
- Compatible con la Tecnología Remote Wake de Intel®
• Compatible con Wake-On-LAN
- Compatible con protección contra rayos y electricidad electrostática (protección ASRock Full Spike)
- Compatible con Ethernet de consumo eficiente de energía 802.3az
- Compatible con PXE

Panel

trasero I/O

• 1 puerto de ratón/teclado PS/2
- 1 puerto HDMI
- 2 puertos USB 2.0 (compatible con protección contra electricidad estática (protección ASRock Full Spike))
- 4 puertos USB 3.0 (compatible con protección contra electricidad estática (protección ASRock Full Spike))

• 1 puerto LAN RJ-45 con LED (ACT/LINK LED y SPEED LED)
- Conector de audio HD: Entrada de línea / Altavoz frontal / Micrófono

Alma- cenami- ento

- 6 x Conectores SATA3 de 6,0 Gb/s, compatibilidad con RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage Technology 13 e Intel Smart Response Technology), NCQ, AHCI y conexión en caliente

Conec- tores

• 1 Cabezal de puerto COM
• 1 cabezal TPM
• 1 Cabezal de indicador LED de alimentación
- 2 Conectores de ventilador de la CPU (1 de 4 pines y 1 de 3 pines)
- 2 conectores de ventilador del chasis (2 de 4 pines)
- 1 Conector de ventilador de alimentación (de 3 pines)
• 1 Conector de alimentación ATX de 24 pines
• 1 conector de alimentación de 12V de 8 pines
• 1 Conector de audio del panel frontal
- 2 cabezales USB 2.0 (compatible con 4 puertos USB 2.0) (compatible con protección contra electricidad estática (protección ASRock Full Spike))
- 1 cabezal USB 3.0 (compatible con 2 puertos USB 3.0) (compatible con protección contra electricidad estática (protección ASRock Full Spike))

Función del BIOS

• BIOS legal UEFI AMI de 64Mb compatible con interfaz gráfica de usuario multilingüe
• Eventos de reactivación conformes con ACPI 1.1
  • Compatible con SMBIOS 2.3.1
  • Multiajuste de voltaje de CPU, DRAM, PCH 1,05V

Monitor del hard- ware

• Método de sensor de temperatura de la CPU/Chasis
• Tacómetro del ventilador de alimentación/CPU/Chasis
• CPU/Chasis Ventilador silencioso (Ajuste automático de velocidad del ventilador del chasis por temperatura de la CPU)
  • Control multivelocidad del ventilador de la CPU/Chasis
  • Control de voltaje: +12V, +5V, +3,3V, CPU Vcore

so

- Microsoft® Windows® 10 64-bit / 8.1 32-bit / 8.1 64-bit / 8 32-bit / 8 64-bit / 7 32-bit / 7 64-bit

Certifica- ciones

• FCC, CE, WHQL
• Compatible con ErP/EuP (requiere toma de alimentación compatible con ErP/EuP)

* Para obtener más información acerca del producto, visite nuestro sitio web: http://www.asrock.com

Tenga en cuenta que existen ciertos riesgos relacionados con el overclocking (sobreaceleración), incluyendo el ajuste de la configuración del BIOS, aplicando la Tecnología overcloking no vinculada o utilizando las herramientas de overclocking de tercera parte. El overclocking podría afectar la estabilidad de su sistema o incluso dañar los componentes y dispositivos de su sistema. Si lo realiza, todos los riesgos y gastos derivados del overclocking serán de su entera responsabilidad. No nos hacemos responsables de posibles daños producidos por el overclocking.

Debido a las limitaciones, el tamaño real de la memoria podrá ser inferior a 4GB para reservar espacio para el uso del sistema en sistemas operativos Windows ^® de 32 bits. Los sitemas operativos Windows ^® de 64 bits no tienen estas limitaciones. Podrá utilizar XFast RAM de ASRock para usar la memoria que Windows ^® no puede utilizar.

1.3 Instalación de los puentes

La instalación muestra cómo deben instalarse los puentes. Cuando la tapa de puente se coloca en los pines, el puente queda “Corto”. Si no coloca la tapa de puente en los pines, el puente queda “Abierto”. La ilustración muestra un puente de 3 pines cuyo pin 1 y pin 2 son “Cortos” cuando se coloca una tapa de puente en estos 2 pines.

Puente de borrado de CMOS

(CLRCMOS1)

(consulte la pág.1, N.º 21)

Borrado de CMOSPredeterminado

CLRCMOS1 le permite borrar los datos del CMOS. Para borrar y restablecer los parámetros del sistema a los valores predeterminados de instalación, apague el ordenador y desenchufe el cable de alimentación de la toma de alimentación. Después de esperar 15 segundos, utilice un tapa de puente para acortar el pin2 y el pin3 en el CLRCMOS1 durante 5 segundos. Sin embargo, no borre el CMOS justo después de que haya actualizado el BIOS. Si necesita borrar el CMOS cuando acabe de actualizar el BIOS, deberá arrancar el sistema primero y, a continuación, deberá apagarlo antes de que realice el borrado del CMOS. Tenga en cuenta que la contraseña, la fecha, la hora y el perfil de usuario predeterminado serán eliminados únicamente si se retira la pila del CMOS.

1.4 Conectores y cabezales incorporados

Los cabezales y conectores incorporados NO son puentes. NO coloque tapas de puente sobre estos cabezales y conectores. Si coloca tapas de puente sobre los cabezales y conectores dañará de forma permanente la placa base.

Cabezal del panel del sistema (PANEL1 de 9 pines) (consulte la pág.1, N.º 15)

Conecte el interruptor de alimentación, restablezca el interruptor y el indicador del estado del sistema del chasis a los valores de este cabezal, según los valores asignados a los pines como se indica a continuación. Cerciórese de cuáles son los pines positivos y los negativos antes de conectar los cables.

PWRBTN (Interruptor de alimentación):

Conéctelo al interruptor de alimentación del panel frontal del chasis. Deberá configurar la forma en la que su sistema se apagará mediante el interruptor de alimentación.

RESET (Interruptor de reseteo):

Conéctelo al interruptor de reseteo del panel frontal del chasis. Pulse el interruptor de reseteo para resetear el ordenador si éste está bloqueado y no se puede reiniciar de forma normal.

PLED (Indicador LED de la alimentación del sistema):

Conéctelo al indicador de estado de la alimentación del panel frontal del chasis. El indicador LED permanece encendido cuando el sistema está funcionando. El indicador LED parpadea cuando el sistema se encuentra en estado de suspensión S1/S3. El indicador LED se apaga cuando el sistema se encuentra en estado de suspensión S4 o está apagado (S5).

HDLED (Indicador LED de actividad en el disco duro):

Conéctelo al indicador LED de actividad en el disco duro del panel frontal del chasis. El indicador LED permanece encendido cuando el disco duro está leyendo o escribiendo datos.

El diseño del panel frontal puede ser diferente dependiendo del chasis. Un módulo de panel frontal consta principalmente de: interruptor de alimentación, interruptor de reseteo, indicador LED de alimentación, indicador LED de actividad en el disco duro, altavoz, etc. Cuando conecte su módulo del panel frontal del chasis a este cabezal, asegúrese de que las asignaciones de los cables y los pines coinciden correctamente.

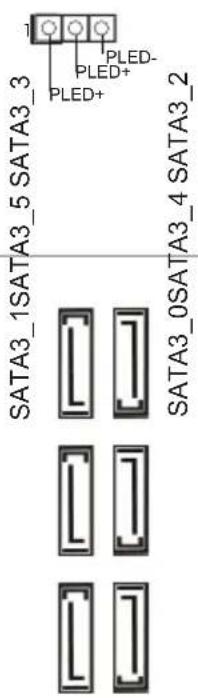

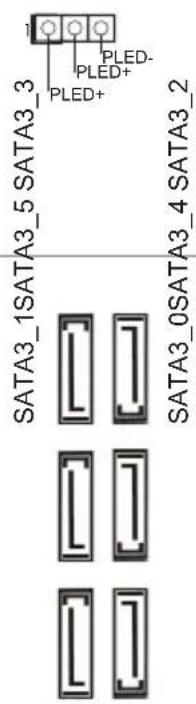

Cabezal de indicador LED de alimentación (PLED1 de 3 pines) (consulte la pág.1, N.º 16)

Conectores Serie ATA3 (SATA3_0: consulte la pág.1, N.º 9) (SATA3_1: consulte la pág.1, N.º 8) (SATA3_2: consulte la pág.1, N.º 11) (SATA3_3: consulte la pág.1, N.º 10) (SATA3_4: consulte la pág.1, N.º 13) (SATA3_5: consulte la pág.1, N.º 12)

Conecte el indicador LED de alimentación del chasis a este cabezal para indicar el estado de alimentación del sistema.

Estos seis conectores SATA3 son compatibles con cables de datos SATA para dispositivos de almacenamiento interno con una velocidad de transferencia de datos de hasta 6,0 Gb/s.

Cabezales USB 2.0 (USB2_3 de 9 pines) (consulte la pág.1, N.º 17) (USB4_5 de 9 pines) (consulte la pág.1, N.º 18)

Además de dos puertos USB 2.0 en el panel I/O, esta placa base contiene dos cabezales. Cada cabezal USB 2.0 admite dos puertos.

Cabezal USB 3.0 (USB3_4_5 de 19 pines) (consulte la pág.1, N.º 6)

Además de cuatro puertos USB 3.0 en el panel I/O, esta placa base contiene un cabezal. Cada cabezal USB 3.0 admite dos puertos.

Cabezal de audio del panel frontal (HD_AUDIO1 de 9 pines) (consulte la pág.1, N.º 23)

Este cabezal se utiliza para conectar dispositivos de audio al panel de audio frontal.

1. El Audio de Alta Definición (HDA, en inglés) es compatible con el método de sensor de conectores, sin embargo, el cable del panel del chasis deberá ser compatible con HDA para que pueda funcionar correctamente. Siga las instrucciones que se indican en nuestro manual y en el manual del chasis para instalar su sistema.
2. Si utiliza un panel de audio AC'97, colóquelo en el cabezal de audio del panel frontal siguiendo los pasos que se describen a continuación:

A. Conecte Mic_IN (MIC) a MIC2_L.
B. Conecte Audio_R (RIN) a OUT2_R y Audio_L (LIN) a OUT2_L.
C. Conecte Ground (Conexión a tierra) (GND) a Ground (GND).
D. MIC_RET y OUT_RET se utilizan únicamente con el panel de audio HD. No es necesario que los conecte en el panel de audio AC'97.
E. Para activar el micrófono frontal, vaya a la ficha "micrófono frontal" (FrontMic) en el panel de control de Realtek y ajuste el "Volumen de grabación" (Recording Volume).

Cabezal de altavoces del chasis

(SPEAKER1 de 4 pines) (consulte la pág.1, N.º 20)

DUMMY SPEAKER

Conecte el altavoz del chasis a este cabezal.

Conectores del ventilador de alimentación y del chasis

(CHA_FAN1 de 4 pines) (consulte la pág.1, N.º 14)

(CHA_FAN2 de 4 pines) (consulte la pág.1, N.º 7)

(PWR_FAN1 de 3 pines) (consulte la pág.1, N.º 1)

Conecte los cables del ventilador a los conectores del ventilador y haga coincidir el cable negro con el pin de conexión a tierra.

Conectores del ventilador de la CPU

(CPU_FAN1 de 4 pines) (consulte la pág.1, N.º 24)

(CPU_FAN2 de 3 pines) (consulte la pág.1, N.º 25)

Esta placa base contiene un conector de ventilador (ventilador silencioso) de CPU de 4 pines. Si tiene pensando conectar un ventilador de CPU de 3 pines, conéctelo al Pin 1-3.

Conector de alimentación ATX

(ATXPWR1 de 24 pines)

(consulte la pág.1, N.º 5)

Esta placa base contiene un conector de alimentación ATX de 24 pines.

Para utilizar una toma de alimentación ATX de 20 pines, conéctela en los Pines del 1 al 13.

Conector de alimentación ATX de 12V

(ATX12V1 de 8 pines)

(consulte la pág.1, N.º 2)

Esta placa base contiene un conector de alimentación ATX de 12V y 8 pines. Para utilizar una toma de alimentación ATX de 4 pines, conéctela en los Pines del 1 al 5.

Cabezal de puerto serie

(COM1 de 9 pines)

(consulte la pág.1, N.º 22)

Este cabezal COM1 admite un módulo de puerto serie.

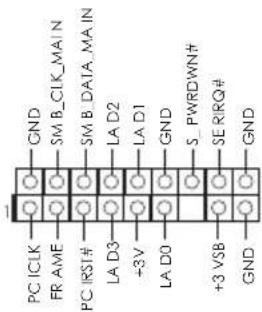

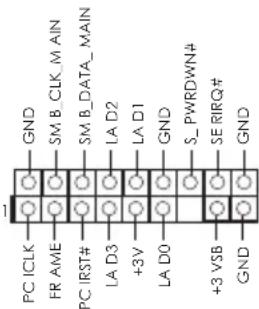

Cabezal TPM

(TPMS1 de 17 pines)

(consulte la pág.1, N.º 19)

Este conector es compatible con el sistema Módulo de Plataforma Segura (TPM, en inglés), que puede almacenar de forma segura claves, certificados digitales, contraseña y datos. Un sistema TPM también ayuda a aumentar la seguridad en la red, protege las identidades digitales y garantiza la integridad de la plataforma.

1 Введение

Suporte do painel de sistema (PAINEL1 de 9 pinos) (ver p.1, N.º 15)

Conectores série ATA3 (SATA3_0: ver p.1, N.° 9) (SATA3_1: ver p.1, N.° 8) (SATA3_2: ver p.1, N.° 11) (SATA3_3: ver p.1, N.° 10) (SATA3_4: ver p.1, N.° 13) (SATA3_5: ver p.1, N.° 12)

Suportes USB 2.0 (USB2_3 de 9 pinos) (ver p.1, N.° 17) (USB4_5 de 9 pinos) (ver p.1, N.° 18)

Suporte de áudio do painel frontal (HD_AUDIO1 de 9 pinos) (ver p.1, N.º 23)

Suporte da porta serial (COM1 de 9 pinos) (ver p.1, N.º 22)

Suporte TPM (TPMS1 de 17 pinos) (ver p.1, N.º 19)
