Z97 Anniversary - マザーボード ASROCK - 無料のユーザーマニュアル

製品タイプ	ATXマザーボード
ブランド	ASRock
モデル	Z97 Anniversary
CPUソケット	LGA1150
チップセット	Intel® Z97
対応メモリ	DDR3、最大32GB、4スロット、デュアルチャンネル
最大メモリ周波数	DDR3 3100+ (OC)
拡張スロット	1 x PCIe 3.0 x16、3 x PCIe 2.0 x1、2 x PCI
ストレージ	6 x SATA3 6 Gb/s (RAID 0/1/5/10)
オーディオ	7.1ch HD (Realtek ALC887)
ネットワーク	Gigabit LAN Intel® I218V
背面パネルコネクタ	1x PS/2、1x HDMI、2x USB 2.0、4x USB 3.0、1x RJ-45、3x オーディオジャック
内部コネクタ	1x COM、1x TPM、6x SATA3、USB 2.0/3.0 ヘッダー、前面パネルオーディオ
必要な電源	ATX 24ピン + 12V 8ピン
フォームファクタ	ATX (305 mm x 244 mm)
対応OS	Windows 10/8.1/8/7 (32/64ビット)
特別機能	ASRock BCLK Full-range オーバークロック、固体コンデンサ、サージ保護
メンテナンスと清掃	柔らかく乾いた布を使用してください。液体は避けてください。清掃前に電源を抜いてください。
安全性	静電気放電：取り扱い前にアースされた金属に触れてください。敏感なコンポーネントに触れないでください。
交換部品と修理可能性	マザーボードはユーザーによる修理はできません。交換部品：SATAケーブル（オプション）、I/Oシールド。ASRockサポートにお問い合わせください。
一般情報	保証：適用される法律に準拠します。完全なマニュアルはオンラインで入手可能。サイト：www.asrock.com

よくある質問 - Z97 Anniversary ASROCK

ASRock Z97 Anniversary マザーボードに対応するCPUは？

このマザーボードは、第5世代Intel® Core™ i7/i5/i3/Pentium®/Celeron® プロセッサ（LGA1150ソケット）をサポートし、Intel® Xeon® プロセッサや第4世代（新/旧）もサポートします。また、Kシリーズのアンロックプロセッサと互換性があり、ASRock BCLK Full-range テクノロジーによるオーバークロックをサポートしています。

どのタイプのRAMメモリを使用できますか？

このマザーボードは、ノンバッファ、非ECCのDDR3メモリをデュアルチャンネル構成で受け付けます。4つのDIMMスロットがあり、最大32GBまで対応します。サポートされる周波数は、オーバークロック時1066 MHzから3100+ MHzまでです。また、Intel® XMP 1.3/1.2プロファイルをサポートしています。

BIOSのアップデート方法は？

最新のBIOSバージョンについては、ASRockのWebサイトを参照することをお勧めします。アップデート後すぐにCMOSをクリアしないでください。CMOSをクリアするには、コンピュータの電源を切り、電源コードを抜いて15秒待ち、その後CLRCMOS1ジャンパのピン2と3を5秒間ショートさせてください。

このマザーボードでCPUをオーバークロックできますか？

はい、このマザーボードは、Intel® KシリーズのアンロックプロセッサのオーバークロックとASRock BCLK Full-rangeテクノロジーをサポートしています。注意：オーバークロックはシステムの安定性に影響を与え、コンポーネントを損傷する可能性があります。自己責任で行ってください。

利用可能なSATAポートとUSBポートの数は？

このマザーボードには、RAID（0、1、5、10）対応のSATA3 6 Gb/sコネクタが6つあります。USBについては、背面にUSB 2.0ポート2つとUSB 3.0ポート4つ、内部にUSB 2.0ヘッダー2つ（追加4ポート）とUSB 3.0ヘッダー1つ（追加2ポート）があります。

ケースのフロントパネルを接続する方法は？

9ピンのパネル1ヘッダー（ボード上の番号15）を使用してください。電源ボタンをPWRBTNに、リセットボタンをRESETに、電源LEDをPLED+とPLED-に、HDDアクティビティLEDをHDLED+とHDLED-に接続します。正確なピン配列についてはマニュアルを参照してください。

利用可能なビデオ出力は？

このマザーボードには、背面パネルにHDMIポートが1つあります。内蔵グラフィックスは、グラフィックスコントローラを搭載したIntel®プロセッサでのみサポートされます。HDMIポートは最大1920x1200 @ 60Hzの解像度をサポートし、HDCPおよびフルHD Blu-ray再生に対応しています。

7.1chオーディオの設定方法は？

7.1サウンドを楽しむには、HDフロントパネルオーディオモジュールを使用し、オーディオドライバーでマルチチャンネル機能を有効にする必要があります。オーディオコーデックはRealtek ALC887で、サージ保護とELNAオーディオコンデンサを搭載しています。

このマザーボードの保証は？

ASRockは、適用される法律に従った保証を提供します。正確な情報については、ASRockのWebサイトをご覧いただくか、テクニカルサポートにお問い合わせください。完全なマニュアルは、notice-facile.comから無料でダウンロードできます。

このマザーボードのドライバとソフトウェアはどこで入手できますか？

ドライバはパッケージに含まれるサポートCDに収録されています。また、ASRockのWebサイトwww.asrock.comでZ97 Anniversaryモデルを検索して、最新バージョンをダウンロードすることもできます。

使用説明書 Z97 Anniversary ASROCK

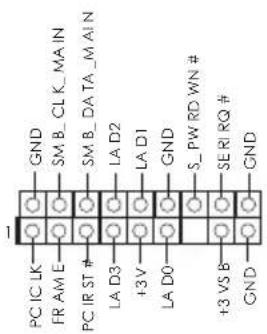

1.4 オンボードのヘッダーとコネクター

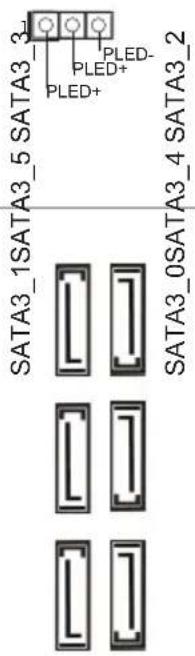

(SATA3_1:

1.

2.

1 简介
