Tipo di prodotto	Scheda madre ATX
Marca	ASRock
Modello	Z97 Anniversary
Socket processore	LGA1150
Chipset	Intel® Z97
Memoria supportata	DDR3, fino a 32 GB, 4 slot, doppio canale
Frequenza memoria max	DDR3 3100+ (OC)
Slot di espansione	1 x PCIe 3.0 x16, 3 x PCIe 2.0 x1, 2 x PCI
Archiviazione	6 x SATA3 6 Gb/s (RAID 0/1/5/10)
Audio	7.1 CH HD (Realtek ALC887)
Rete	Gigabit LAN Intel® I218V
Connettori pannello posteriore	1x PS/2, 1x HDMI, 2x USB 2.0, 4x USB 3.0, 1x RJ-45, 3x jack audio
Connettori interni	1x COM, 1x TPM, 6x SATA3, USB 2.0/3.0 headers, audio front panel
Alimentazione richiesta	ATX 24 pin + 12V 8 pin
Formato	ATX (305 mm x 244 mm)
Sistemi operativi supportati	Windows 10/8.1/8/7 (32/64 bit)
Funzioni speciali	Overclocking ASRock BCLK Full-range, condensatori solidi, protezione contro le sovratensioni
Manutenzione e pulizia	Usare un panno morbido e asciutto. Evitare liquidi. Scollegare prima della pulizia.
Sicurezza	Scariche elettrostatiche: toccare un oggetto metallico collegato a terra prima della manipolazione. Non toccare i componenti sensibili.
Pezzi di ricambio e riparabilità	La scheda madre non è riparabile dall'utente. Pezzi di ricambio: cavi SATA (opzionali), pannello di protezione I/O. Contattare il servizio clienti ASRock.
Informazioni generali	Garanzia: secondo la legislazione vigente. Manuale completo disponibile online. Sito: www.asrock.com

Domande frequenti - Z97 Anniversary ASROCK

Quali processori sono compatibili con la scheda madre ASRock Z97 Anniversary?

La scheda madre supporta i processori Intel® Core™ i7/i5/i3/Pentium®/Celeron® di 5a generazione (socket LGA1150) così come i processori Intel® Xeon® e le 4e generazioni (nuova e vecchia). È anche compatibile con i processori sbloccati della serie K e supporta l'overclocking con la tecnologia ASRock BCLK Full-range.

Che tipo di memoria RAM posso usare?

Questa scheda madre accetta memoria DDR3 non ECC, senza buffer, in configurazione doppio canale. Ha 4 slot DIMM per un massimo di 32 GB. Le frequenze supportate vanno da 1066 MHz a 3100+ MHz in overclocking. Supporta anche i profili Intel® XMP 1.3/1.2.

Come aggiornare il BIOS?

Raccomandiamo di consultare il sito ASRock per l'ultima versione del BIOS. Non cancellare la CMOS immediatamente dopo un aggiornamento. Per cancellare la CMOS, spegnere il computer, scollegare il cavo di alimentazione, attendere 15 secondi, quindi cortocircuitare i pin 2 e 3 del jumper CLRCMOS1 per 5 secondi.

Posso overcloccare il mio processore con questa scheda madre?

Sì, la scheda madre supporta l'overclocking dei processori sbloccati della serie K Intel® così come la tecnologia ASRock BCLK Full-range. Attenzione: l'overclocking può influenzare la stabilità del sistema e danneggiare i componenti. Viene effettuato a proprio rischio e pericolo.

Quante porte SATA e USB sono disponibili?

La scheda offre 6 connettori SATA3 6 Gb/s compatibili RAID (0, 1, 5, 10). Per quanto riguarda l'USB, si dispone di 2 porte USB 2.0 e 4 porte USB 3.0 sul retro, oltre a connettori interni per 4 porte USB 2.0 aggiuntive (2 connettori) e 2 porte USB 3.0 aggiuntive (1 connettore).

Come collegare il pannello frontale del case?

Utilizzare il connettore PANNELLO1 a 9 pin (indicato come n.15 sulla scheda). Collegare il pulsante di accensione a PWRBTN, il pulsante di reset a RESET, il LED di alimentazione a PLED+ e PLED-, e il LED di attività del disco rigido a HDLED+ e HDLED-. Consultare il manuale per la piedinatura esatta.

Quali sono le uscite video disponibili?

Questa scheda madre dispone di una porta HDMI sul pannello posteriore. I grafici integrati sono supportati solo con processori Intel® dotati di controller grafico. La porta HDMI supporta una risoluzione massima di 1920x1200 @ 60 Hz ed è compatibile HDCP e riproduzione Blu-ray Full HD.

Come configurare l'audio 7.1 canali?

Per ottenere l'audio 7.1, è necessario utilizzare il modulo audio del pannello frontale HD e attivare la funzione multicanale nel driver audio. Il codec audio è un Realtek ALC887 con protezione contro le sovratensioni e condensatori ELNA Audio.

Qual è la garanzia di questa scheda madre?

ASRock offre una garanzia conforme alla legislazione vigente. Per informazioni precise, consultare il sito ASRock o contattare il supporto tecnico. Il manuale completo è disponibile per il download gratuito su notice-facile.com.

Dove posso trovare i driver e i software per questa scheda madre?

I driver sono forniti sul CD di assistenza incluso nella confezione. È inoltre possibile scaricare le ultime versioni dal sito ASRock all'indirizzo www.asrock.com, cercando il modello Z97 Anniversary.

MANUALE UTENTE Z97 Anniversary ASROCK

Congratulazioni per l'acquisto della scheda madre ASRock Z97 Anniversary, una scheda madre affidabile prodotta secondo i severissimi controlli di qualità ASRock. La scheda madre offre eccellenti prestazioni con un design robusto che si adatta all'impegno di ASRock di offrire sempre qualità e durata.

Dato che le specifiche della scheda madre e del software BIOS possono essere aggiornate, il contenuto di questo manuale sarà soggetto a variazioni senza preavviso. Nel caso di eventuali modifiche del presente manuale, la versione aggiornata sarà disponibile sul sito Web di ASRock senza ulteriore preavviso. Per il supporto tecnico correlato a questa scheda madre, visitare il nostro sito Web per informazioni specifiche relative al modello attualmente in uso. È possibile trovare l'elenco di schede VGA più recenti e di supporto di CPU anche sul sito Web di ASRock. Sito Web di ASRock http://www.asrock.com.

1.1 Contenuto della confezione

• Scheda madre ASRock Z97 Anniversary (Form Factor ATX)
• Guida all'installazione rapida di ASRock Z97 Anniversary
• CD di supporto ASRock Z97 Anniversary
• 2 x cavi dati Serial ATA (SATA) (opzionali)
• 1 x mascherina metallica posteriore I/O

1.2 Specifiche

Piatta-

forma

• Fattore di forma ATX
- Design di condensatore solido
• PCB di fibra di vetro ad alta densità

CPU

• Supporta processori Intel® Core™ i7/i5/i3/Pentium®/Celeron® di quinta generazione (Socket 1150)
• Supporta processori Intel® Xeon®/Core™ i7/i5/i3/Pentium®/Celeron® di di nuova quarta e quarta generazione (Socket 1150)
• Design Digi Power
• Potenza a 4 fasi
  • Supporta la tecnologia Intel® Turbo Boost 2.0
  • Supporto di CPU unlocked Intel® K-Series
  • Supporta gamma completa overclocking BCLK ASRock

Chipset

- Intel® Z97

Memoria

• Tecnologia con memoria DDR3 a doppio canale
  • 4 alloggi DIMM DDR3
• DDR3 3100+(OC)/2933(OC)/2800(OC)/2400(OC)/2133(OC)/1866(OC)/1600/1333/1066 non-ECC, un-buffered
• Capacità max. della memoria di sistema: 32 GB (si veda la sezione ATTENZIONE)
  • Supporta Intel ^® Extreme Memory Profile (XMP)1.3/1.2

Slot di es-

pansione

• 1 x Alloggio PCI Express 3.0 x16 (PCIE2:modalità x16)
• 3 alloggi PCI Express 2.0 x1
- 2 x Alloggi PCI

Grafica

• La videografica integrata della scheda video HD Intel® e le uscite VGA possono essere supportate soltanto con processori con GPU integrata.
• Supporta la videografica integrata della scheda video HD Intel®: Intel® Quick Sync Video con AVC, MVC (S3D) e MPEG-2 Full HW Encode1, Intel® InTru™ 3D, tecnologia Intel® Clear Video HD, Intel® Insider™, Intel® HD Graphics 4400/4600
• Pixel Shader 5.0, DirectX 11.1
  • Memoria condivisa max. 1792 MB

• Supporta HDMI con risoluzione massima fino a 1920x1200 a 60Hz
- Supporto delle funzioni Auto Lip Sync, Deep Color (12bpc), xvYCC e HBR (High Bit Rate Audio) con porta HDMI (è necessario un monitor compatibile HDMI)
• Supporto di HDCP con le porta HDMI
- Supporto di riproduzione Full HD 1080p Blu-ray (BD) con le porta HDMI

Audio

• Audio HD a 7.1 canali (codec audio Realtek ALC887)
* Per confi gurare l' audio 7.1 devi usare un modulo frontale HD e abilitare il Multi Channel Audio dal pannello di controllo dei tuoi driver.
- Supporto protezione da sovratensione (protezione completa ASRock dai picchi di corrente)
- ELNA Audio Caps.

LAN

• LAN Gigabit 10/100/1000 Mb/s
• Giga PHY Intel ^® I218V
• Supporta la tecnologia Intel® Remote Wake
• Supporta Wake-On-LAN
- Supporto la protezione da fulmini/scariche elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente)
• Supporta Energy Efficient Ethernet 802.3az
- Supporta PXE

I/O pan- nello posteriore

• 1 x porta mouse/tastiera PS/2
- 1 x porta HDMI
- 2 x Porte USB 2.0 (supporto protezione da scariche elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente))
- 4 x Porte USB 3.0 (supporto protezione da scariche elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente))
• 1 x porta LAN RJ-45 con LED (ACT/LINK LED e SPEED LED)
- Connettori audio HD: Ingresso linea/altoparlante anteriore/microfono

Archiviazi- one

• 1 x collettore porta COM
• 1 x Collettore TMP
• 1 x collettore LED alimentatore
- 2 x connettori ventola CPU (1 x 4 pin, 1 x 3 pin)
• 2 x Connettori ventola telaio (2 x 4-pin)
• 1 x connettore ventola alimentazione (3 pin)
• 1 x connettore alimentazione ATX 24 pin
• 1 x Connettore alimentazione 12V 8-pin
• 1 x connettore audio pannello frontale
- 2 x Collettori USB 2.0 (supporto di 4 porte USB 2.0) (supporto protezione da scariche elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente))
- 1 x Collettore USB 3.0 (supporta 2 porte USB 3.0) (supporto protezione da scariche elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente))

Funzione BIOS

• AMI UEFI Legal BIOS 64Mb con interfaccia di supporto multilingue
  • Eventi di riattivazione conformi a ACPI 1.1
  • Supporto di SMBIOS 2.3.1
  • Regolazione tensione CPU, DRAM, PCH 1,05V

Hardware Monitor

• Rilevamento temperatura CPU/telaio
• Tachimetro CPU/chassis/ventola alimentazione
- Ventola silenziosa CPU/telaio (regolazione automatica velocità in base alla temperatura della CPU)
- Ventola CPU/chassis con controllo di varie velocità
• Monitoraggio tensione: +12 V, +5 V, +3,3 V, CPU Vcore

so

- Microsoft® Windows® 10 64-bit / 8.1 32-bit / 8.1 64-bit / 8 32-bit / 8 64-bit / 7 32-bit / 7 64-bit

Certificazioni

- FCC, CE, WHQL - ErP/EuP Ready (è necessario un alimentatore ErP/EuP Ready)

* Per informazioni dettagliate sul prodotto, visitare il nostro sito Web: http://www.asrock.com

Prestare attenzione al potenziale rischio previsto nella pratica di overclocking, inclusa la regolazione delle impostazioni nel BIOS, l'applicazione di tecnologia di Untied Overclocking o l'utilizzo di strumenti di overclocking di terze parti. L'overclocking può influenzare la stabilità del sistema o perfino provocare danni ai componenti e ai dispositivi del sistema. Occorre eseguirlo a proprio rischio e spese. Non ci riterremo responsabili per possibili danni provocati da overclocking.

A causa della limitazione, l'effettiva dimensione della memoria può essere inferiore a 4 GB per riservare l'uso del sistema ai sistemi operativi di Windows ^® a 32 bit. I sistemi operativi Windows ^® a 64 bit non possiedono tali limitazioni. È possibile utilizzare la RAM XFast di ASRock per utilizzare la memoria che Windows ^® non può utilizzare.

1.3 Impostazione jumper

L'illustrazione mostra in che modo vengono impostati i jumper. Quando il cappuccio del jumper è posizionato sui pin, il jumper è "cortocircuitato". Se sui pin non è posizionato alcun cappuccio del jumper, il jumper è "aperto". L'illustrazione mostra un jumper a 3 pin i cui pin1 e pin2 sono "cortocircuitati" quando un cappuccio del jumper è posizionato su questi 2 pin.

Jumper per azzerare la CMOS

(CLRCMOS1)

(vedere pag. 1, n. 21)

Azzerare la CMOSpredefinito

CLRCMOS1 consente di azzerare i dati presenti nella CMOS. Per azzerare e reimpostare i parametri del sistema alla configurazione predefinita, spegnere il computer e scollegare il cavo di alimentazione dalla rete. Dopo aver atteso 15 secondi, utilizzare un cappuccio del jumper per cortocircuitare il pin2 e il pin3 su CLRCMOS1 per 5 secondi. Tuttavia, non azzerare la CMOS subito dopo aver aggiornato il BIOS. Se è necessario azzerare la CMOS dopo l'aggiornamento del BIOS, è necessario riavviare prima il sistema e in seguito spegnerlo prima di eseguire l'operazione di azzeramento della CMOS. La password, la data, l'ora e il profilo predefinito dell'utente saranno azzerati solo se viene rimossa la batteria della CMOS.

1.4 Header e connettori sulla scheda

Gli header e i connettori sulla scheda NON sono jumper. NON posizionare cappucci del jumper su questi header e connettori. Il posizionamento di cappucci del jumper su header e connettori provocherà danni permanenti alla scheda madre.

Header sul pannello del sistema

(PANEL1 a 9 pin)

(vedere pag. 1, n. 15)

Collegare l'interruttore dell'alimentazione, l'interruttore di reset e l'indicatore dello stato del sistema sullo chassis su questo header secondo la seguente assegnazione dei pin. Annotare i pin positivi e negativi prima di collegare i cavi.

PWRBTN (interruttore di alimentazione):

collegare all'interruttore dell'alimentazione sul pannello anteriore dello chassis. È possibile configurare il modo in cui spegnere il sistema utilizzando l'interruttore dell'alimentazione.

RESET (interruttore di reset):

collegare all'interruttore di reset sul pannello anteriore dello chassis. Premere l'interruttore di reset per riavviare il computer se il computer si blocca e non riesce ad eseguire un normale riavvio.

PLED (LED alimentazione del sistema):

collegare all'indicatore di stato dell'alimentazione sul pannello anteriore dello chassis. Il LED è acceso quando il sistema è in funzione. Il LED continua a lampeggiare quando il sistema si trova nello stato di sospensione S1/S3. Il LED è spento quando il sistema si trova nello stato di sospensione S4 o quando è spento (S5).

HDLED (LED di attività disco rigido):

collegare al LED di attività disco rigido sul pannello anteriore dello chassis. Il LED è acceso quando il disco rigido sta leggendo o scrivendo dati.

Il design del pannello anteriore può cambiare a seconda dello chassis. Un modulo di pannello anteriore è composto principalmente da interruttore di alimentazione, interruttore di reset, LED di alimentazione, LED di attività disco rigido, altoparlante, ecc. Quando si collega il modulo del pannello anteriore dello chassis a questo header, accertarsi che le assegnazioni del filo e le assegnazioni del pin corrispondano correttamente.

Header LED di

alimentazione

(PLED1 a 3 pin)

(vedere pag. 1, n. 16)

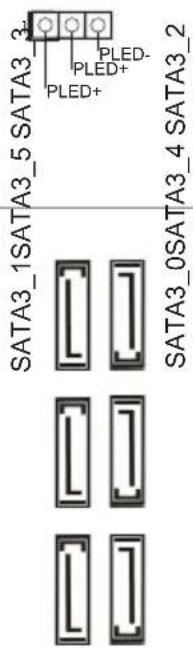

Connettori Serial ATA3

(SATA3_0:

vedere pag.1, n. 9)

(SATA3_1:

vedere pag. 1, n. 8)

(SATA3_2:

vedere pag. 1, n. 11)

(SATA3_3:

vedere pag.1, n. 10)

(SATA3_4:

vedere pag.1, n. 13)

(SATA3_5:

vedere pag.1, n. 12)

Collegare il LED di alimentazione chassis a questo header perindicare lo stato di alimentazione del sistema.

Questi sei connettori

SATA3 supportano cavi dati SATA per dispositivi di archiviazione interna, con una velocità di trasferimento dati fino a 6,0 Gb/s.

Header USB 2.0

(USB2_3 a 9 pin)

(vedere pag. 1, n. 17)

(USB4_5 a 9 pin)

(vedere pag. 1, n. 18)

Oltre alle due porte USB 2.0 sul pannello I/O, su questa scheda madre vi sono due header. Ciascun header USB 2.0 può supportare due porte.

Header USB 3.0

(USB3_4_5 a 19 pin)

(vedere pag. 1, n. 6)

Oltre alle quattro porte USB 3.0 sul pannello I/O, su questa scheda madre vi è un header. Ciascun header USB 3.0 può supportare due porte.

Header audio pannello anteriore

(AUDIO1_HD a 9 pin)

(vedere pag. 1, n. 23)

Questo header serve a collegare i dispositivi audio al pannello audio anteriore.

1. L'audio ad alta definizione supporta le funzioni Jack sensing, ma il filo del pannello sullo chassis deve supportare HDA per funzionare correttamente. Seguire le istruzioni presenti nel nostro manuale e nel manuale dello chassis per installare il sistema.
2. Se si utilizza un pannello audio AC'97, installarlo sull'header audio del pannello anteriore seguendo le fasi di seguito:

A. Collegare Mic_IN (MIC) a MIC2_L.
B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Collegare Ground (GND) a Ground (GND).
D. MIC_RET e OUT_RET servono soltanto per il pannello audio HD. Non è necessario collegarli per il pannello audio AC'97.
E. Per attivare il microfono anteriore, andare alla scheda "FrontMic" nel pannello di controllo Realtek e regolare il "Volume di registrazione".

Header altoparlante chas- sis

(SPEAKER1 a 4 pin)

(vedere pag. 1, n. 20)

DUMMY SPEAKER

Collegare l'altoparlante dello chassis a questo header.

Connettori ventola dello chassis e di alimentazione

(CHA_FAN1 a 4 pin)

(vedere pag. 1, n. 14)

Collegare i cavi della ventola ai connettori della ventola e far corrispondere il filo nero al pin di terra.

(CHA_FAN2 a 4 pin)

(vedere pag. 1, n. 7)

(PWR_FAN1 a 3 pin)

(vedere pag. 1, n. 1)

Connettori della ventola della CPU

(CPU_FAN1 a 4 pin)

(vedere pag. 1, n. 24)

Questa scheda madre è dotata di un connettore per la ventola della CPU (Ventola silenziosa) a 4 pin. Se si decide di collegare una ventola della CPU a 3 pin, collegarla al pin 1-3.

(CPU_FAN2 a 3 pin)

(vedere pag. 1, n. 25)

Connettore di alimentazione ATX (ATXPWR1 a 24 pin) (vedere pag. 1, n. 5)

Questa scheda madre è dotata di un connettore di alimentazione ATX a 24 pin. Per utilizzare un'alimentazione ATX a 20 pin, collegarla lungo il pin 1 e il pin 13.

Connettore di alimentazione ATX da 12 V (ATX12V1 a 8 pin) (vedere pag. 1, n. 2)

Questa scheda madre è dotata di un connettore di alimentazione ATX da 12 V a 8 pin. Per utilizzare un'alimentazione ATX a 4 pin, collegarla lungo il pin 1 e il pin 5.

Header porta seriale (COM1 a 9 pin) (vedere pag. 1, n. 22)

Questo header COM1 supporta un modulo di porta seriale.

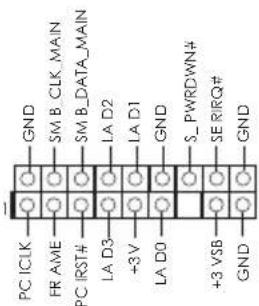

Header TPM (TPMS1 a 17 pin) (vedere pag. 1, n. 19)

Questo connettore supporta il sistema Trusted Platform Module (TPM), che può archiviare in modo sicuro chiavi, certificati digitali, password e dati. Un sistema TPM permette anche di potenziare la sicurezza della rete, di proteggere identità digitali e di garantire l'integrità della piattaforma.
