Produkttyp	ATX-Motherboard
Marke	ASRock
Modell	Z97 Anniversary
Prozessorsockel	LGA1150
Chipsatz	Intel® Z97
Unterstützter Speicher	DDR3, bis zu 32 GB, 4 Steckplätze, Dual Channel
Maximale Speicherfrequenz	DDR3 3100+ (OC)
Erweiterungssteckplätze	1 x PCIe 3.0 x16, 3 x PCIe 2.0 x1, 2 x PCI
Speicher	6 x SATA3 6 Gb/s (RAID 0/1/5/10)
Audio	7.1 CH HD (Realtek ALC887)
Netzwerk	Gigabit-LAN Intel® I218V
Rückseitige Anschlüsse	1x PS/2, 1x HDMI, 2x USB 2.0, 4x USB 3.0, 1x RJ-45, 3x Audio-Klinke
Interne Anschlüsse	1x COM, 1x TPM, 6x SATA3, USB 2.0/3.0-Header, Audio-Frontpanel
Erforderliche Stromversorgung	ATX 24-Pin + 12V 8-Pin
Formfaktor	ATX (305 mm x 244 mm)
Unterstützte Betriebssysteme	Windows 10/8.1/8/7 (32/64 Bit)
Besondere Funktionen	ASRock BCLK Full-Range-Übertaktung, feste Kondensatoren, Überspannungsschutz
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen. Flüssigkeiten vermeiden. Vor der Reinigung vom Netz trennen.
Sicherheit	Elektrostatische Entladung: Vor der Handhabung ein geerdetes Metallobjekt berühren. Empfindliche Komponenten nicht berühren.
Ersatzteile und Reparierbarkeit	Das Motherboard ist nicht vom Benutzer reparierbar. Ersatzteile: SATA-Kabel (optional), E/A-Abdeckblende. ASRock-Kundendienst kontaktieren.
Allgemeine Informationen	Garantie: gemäß geltender Gesetzgebung. Vollständige Anleitung online verfügbar. Website: www.asrock.com

Häufig gestellte Fragen - Z97 Anniversary ASROCK

Welche Prozessoren sind mit dem ASRock Z97 Anniversary Motherboard kompatibel?

Das Motherboard unterstützt Intel® Core™ i7/i5/i3/Pentium®/Celeron® Prozessoren der 5. Generation (Sockel LGA1150) sowie Intel® Xeon® Prozessoren und die 4. Generation (neu und alt). Es ist auch mit freigeschalteten K-Serie Prozessoren kompatibel und unterstützt Übertaktung mit der ASRock BCLK Full-Range Technologie.

Welchen RAM-Typ kann ich verwenden?

Dieses Motherboard akzeptiert DDR3-Speicher ohne ECC, ungepuffert, im Dual-Channel-Modus. Es hat 4 DIMM-Steckplätze für maximal 32 GB. Die unterstützten Frequenzen reichen von 1066 MHz bis 3100+ MHz bei Übertaktung. Es unterstützt auch Intel® XMP 1.3/1.2 Profile.

Wie aktualisiere ich das BIOS?

Wir empfehlen, die ASRock-Website für die neueste BIOS-Version zu konsultieren. Löschen Sie das CMOS nicht sofort nach einem Update. Um das CMOS zu löschen, schalten Sie den Computer aus, ziehen Sie das Netzkabel, warten Sie 15 Sekunden und überbrücken Sie dann die Pins 2 und 3 des CLRCMOS1 Jumpers für 5 Sekunden.

Kann ich meinen Prozessor mit diesem Motherboard übertakten?

Ja, das Motherboard unterstützt das Übertakten von freigeschalteten Intel® K-Serie Prozessoren sowie die ASRock BCLK Full-Range Technologie. Achtung: Übertaktung kann die Systemstabilität beeinträchtigen und Komponenten beschädigen. Dies geschieht auf eigenes Risiko.

Wie viele SATA- und USB-Anschlüsse sind verfügbar?

Das Board bietet 6 SATA3 6 Gb/s Anschlüsse mit RAID-Unterstützung (0, 1, 5, 10). Auf der USB-Seite haben Sie 2 USB 2.0 und 4 USB 3.0 Anschlüsse auf der Rückseite sowie interne Header für zusätzliche 4 USB 2.0 (2 Header) und 2 USB 3.0 (1 Header).

Wie schließe ich das Frontpanel des Gehäuses an?

Verwenden Sie den 9-poligen PANNEAU1 Header (als Nr. 15 auf dem Board gekennzeichnet). Schließen Sie den Einschaltknopf an PWRBTN an, den Reset-Knopf an RESET, die Betriebs-LED an PLED+ und PLED- und die Festplattenaktivitäts-LED an HDLED+ und HDLED-. Konsultieren Sie das Handbuch für die genaue Pinbelegung.

Welche Videoausgänge sind verfügbar?

Dieses Motherboard verfügt über einen HDMI Anschluss auf der Rückseite. Integrierte Grafik wird nur mit Intel® Prozessoren unterstützt, die über einen Grafikcontroller verfügen. Der HDMI-Anschluss unterstützt eine maximale Auflösung von 1920x1200 @ 60 Hz und ist HDCP-kompatibel sowie für Full HD Blu-ray-Wiedergabe geeignet.

Wie konfiguriere ich 7.1-Kanal-Audio?

Um 7.1-Sound zu nutzen, müssen Sie das HD-Audio-Modul des Frontpanels verwenden und die Mehrkanalfunktion im Audio-Treiber aktivieren. Der Audio-Codec ist ein Realtek ALC887 mit Überspannungsschutz und ELNA-Audio-Kondensatoren.

Wie lautet die Garantie für dieses Motherboard?

ASRock bietet eine Garantie gemäß der geltenden Gesetzgebung. Für genaue Informationen besuchen Sie bitte die ASRock-Website oder kontaktieren Sie den technischen Support. Die vollständige Anleitung ist kostenlos auf notice-facile.com zum Download verfügbar.

Wo finde ich Treiber und Software für dieses Motherboard?

Die Treiber werden auf der mitgelieferten Support-CD bereitgestellt. Sie können die neuesten Versionen auch von der ASRock-Website unter www.asrock.com herunterladen, indem Sie nach dem Modell Z97 Anniversary suchen.

BEDIENUNGSANLEITUNG Z97 Anniversary ASROCK

Vielen Dank, dass Sie sich für das Z97 Anniversary von ASRock entschieden haben – ein zuverlässiges Motherboard, das konsequent unter der strengen Qualitätskontrolle von ASRock hergestellt wurde. Es liefert ausgezeichnete Leistung mit robustem Design, das ASRocks Streben nach Qualität und Beständigkeit erfüllt.

Da die technischen Daten des Motherboards sowie die BIOS-Software aktualisiert werden können, kann der Inhalt dieser Anleitung ohne Ankündigung geändert werden. Falls diese Anleitung irgendwelchen Änderungen unterliegt, wird die aktualisierte Version ohne weitere Hinweise auf der ASRock-Webseite zur Verfügung gestellt. Sollten Sie technische Hilfe in Bezug auf dieses Motherboard benötigen, erhalten Sie auf unserer Webseite spezifischen Informationen über das von Ihnen verwendete Modell. Auch finden Sie eine aktuelle Liste unterstützter VGA-Karten und Prozessoren auf der ASRock-Webseite: ASRock-Website http://www.asrock.com.

1.1 Lieferumfang

• ASRock Z97 Anniversary – Motherboard (ATX-Formfaktor)
• ASRock Z97 Anniversary – Schnellinstallationsanleitung
• ASRock Z97 Anniversary – Support-CD
• 2 x Serial-ATA- (SATA) Datenkabel (optional)
• 1 x E/A-Blendenabschirmung

1.2 Technische Daten

Plattform

• ATX-Formfaktor
  • Solides Kondensatordesign
  • Leiterplatte mit hochdichtem Glasgewebe

Prozessor

• Unterstützt Intel® Core™ i7/i5/i3/Pentium®/Celeron®-Prozessoren (Sockel 1150) der 5. Generation
• Unterstützt Intel® Xeon®/Core™ i7/i5/i3/Pentium®/Celeron®-Prozessoren (Sockel 1150) der 4. und neuen 4. Generation
• Digipower-Design
  • 4-Leistungsphasendesign
• Unterstützt Intel® Turbo Boost 2.0-Technologie
• Unterstützt CPUs mit freiem Multiplikator der Intel® K-Serie
• Unterstützt ASRock BCLK-Übertaktung (voller Bereich)

Chipsatz

- Intel® Z97

Speicher

• Dualkanal-DDR3-Speichertechnologie
• 4 x DDR3-DIMM-Steckplätze
- Unterstützt DDR3 3100+(OC)/2933(OC)/2800(OC)/2400(OC)/2133(OC)/1866(OC)/1600/1333/1066 non-ECC, ungepufferter Speicher
- Systemspeicher, max. Kapazität: 32 GB (siehe ACHTUNG)
- Unterstützt Intel® Extreme Memory Profile (XMP)1.3/1.2

Erweiterungssteckplatz

• 1 x PCI-Express 3.0-x16-Steckplatz (PCIE2:x16-Modus)
• 3 x PCI-Express 2.0-x1-Steckplätze
- 2 x PCI-Steckplätze

Grafikkarte

• Integrierte Intel® HD Graphics-Visualisierung und VGA-Ausgänge können nur mit Prozessoren unterstützt werden, die GPU-integriert sind.
• Unterstützt integrierte Intel® HD Graphics-Visualisierung: Intel® Quick Sync Video mit AVC, MVC (S3D) und MPEG-2 Full HW Encode1, Intel® InTru™ 3D, Intel® Clear Video HD Technology, Intel® Insider™, Intel® HD Graphics 4400/4600
• Pixel Shader 5.0, DirectX 11.1

• Max. geteilter Speicher: 1792 MB
- Unterstützt HDMI mit maximaler Auflösung von 1920 x 1200 bei 60 Hz
- Unterstützt Auto-Lippensynchronizität, hohe Farbtiefe (12 bpc), xvYCC und HBR (Audio mit hoher Bitrate) mit HDMI-Port (konformer HDMI-Monitor erforderlich)
- Unterstützt HDCP mit HDMI-Port
- Unterstützt Blu-ray- (BD) Wiedergabe (Full HD/1080p) mit HDMI-Port

Audio

• 7.1-Kanal-HD-Audio (Realtek ALC887-Audiocodec)

* Bitte verwenden Sie zur Konfi guration von 7.1-Kanal-Audio ein HD-Frontpanel-Audiomodul; aktivieren Sie die Mehrfachkanal-Audiofunktion über den Audiotreiber.

• Unterstützt Überspannungsschutz (ASRock Full Spike Protection)
  • ELNA Audio Caps.

LAN

• Gigabit LAN 10/100/1000 Mb/s
• Giga PHY Intel ^® I218V
- Unterstützt Intel® Remote Wake Technology
- Unterstützt Wake-On-LAN
- Unterstützt Blitzschutz/Schutz gegen elektrostatische Entladung (ASRock Full Spike Protection)
- Unterstützt energieeffizientes Ethernet 802.3az
- Unterstützt PXE

Rück-

blende, E/A

• 1 x PS/2-Maus-/Tastaturanschluss
- 1 x HDMI-Port
- 2 x USB 2.0-Ports (unterstützt Schutz gegen elektrostatische Entladung (ASRock Full Spike Protection))
- 4 x USB 3.0-Ports (unterstützt Schutz gegen elektrostatische Entladung (ASRock Full Spike Protection))
- 1 x RJ-45-LAN-Port mit LED (Aktivität/Verbindung-LED und Geschwindigkeit-LED)
- HD-Audioanschlüsse: Line-in / Vorderer Lautsprecher / Mikrofon

Speicher

- 6 x SATA-III-6,0-Gb/s-Anschlüsse, unterstützt RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage Technology 13 und Intel Smart Response Technology), NCQ, AHCI und Hot-Plugging

Anschluss

• 1 x COM-Anschluss-Stiftleiste
• 1 x TPM-Stiftleiste
• 1 x Betrieb-LED-Stiftleiste
- 2 x CPU-Lüfteranschlüsse (1 x 4-polig, 1 x 3-polig)
• 2 x Gehäuselüfteranschlüsse (2 x 4-polig)
• 1 x Netzteillüfteranschluss (3-polig)
• 1 x 24-poliger ATX-Netzanschluss
• 1 x 8-poliger 12-V-Netzanschluss
• 1 x Audioanschluss an Frontblende
- 2 x USB 2.0-Stiftleisten (unterstützen 4 USB 2.0-Ports) (unterstützt Schutz gegen elektrostatische Entladung (ASRock Full Spike Protection))
- 1 x USB 3.0-Stiftleiste (unterstützt 2 USB 3.0-Ports) (unterstützt Schutz gegen elektrostatische Entladung (ASRock Full Spike Protection))

BIOS-Funk- tion

• 64-Mb-AMI-UEFI-Legal-BIOS mit Unterstützung mehrsprachiger grafischer Benutzerschnittstellen
  • ACPI 1.1-konforme Aufweckereignisse
  • SMBIOS 2.3.1-Unterstützung
  • CPU, DRAM, PCH 1,05 V / Mehrfachspannungsanpassung

Hard- wareüber- wachung

• CPU-/Gehäusetemperaturerkennung
• CPU/Gehäuse/Netzteil-Lüftertachometer
- Lautloser CPU-/Gehäuselüfter (automatische Anpassung der Gehäuselüftergeschwindigkeit durch CPU-Temperatur)
• CPU-/Gehäuselüfter-Mehrfachgeschwindigkeitssteuerung
- Spannungsüberwachung: +12 V, +5 V, +3,3 V, CPU Vcore

Betrieb- ssystem

- Microsoft® Windows® 10, 64 Bit / 8.1, 32 Bit / 8.1, 64 Bit / 8, 32 Bit / 8, 64 Bit / 7, 32 Bit / 7, 64 Bit

Zertifizierungen

- FCC, CE, WHQL - ErP/EuP ready (ErP/EuP ready-Netzteil erforderlich)

* Detaillierte Produktinformationen finden Sie auf unserer Webseite: http://www.asrock.com

Bitte beachten Sie, dass mit einer Übertaktung, zu der die Anpassung von BIOS-Einstellungen, die Anwendung der Untied Overclocking Technology oder die Nutzung von Übertaktungswerkzeugen von Drittanbietern zählen, bestimmte Risiken verbunden sind. Eine Übertaktung kann sich auf die Stabilität Ihres Systems auswirken und sogar Komponenten und Geräte Ihres Systems beschädigen. Sie sollte auf eigene Gefahr und eigene Kosten durchgeführt werden. Wir übernehmen keine Verantwortung für mögliche Schäden, die durch eine Übertaktung verursacht wurden.

Aufgrund von Beschränkungen kann die Größe des tatsächlich für die Systemnutzung reservierten Speichers unter Windows®-Betriebssystemen mit 32 Bit weniger als 4 GB betragen. Windows®-Betriebssysteme mit 64 Bit haben keine derartigen Beschränkungen. Mit ASRock XFast RAM können Sie den Speicher einsetzen, den Windows® nicht nutzen kann.

1.3 Jumpereinstellung

Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen“. Wenn keine Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „offen“. Die Abbildung zeigt einen 3-poligen Jumper, dessen Kontakt 1 und Kontakt 2 „kurzgeschlossen“ sind, wenn eine Jumper-Kappe auf diesen 2 Kontakten angebracht ist.

CMOS-löschen-Jumper (CLRCMOS1) (siehe S. 1, Nr. 21)

2_3 CMOS löschenStandard

CLRCMOS1 ermöglicht Ihnen die Löschung der Daten im CMOS. Zum Löschen und Rücksetzen der Systemparameter auf die Standardeinrichtung schalten Sie den Computer bitte ab und ziehen das Netzkabel aus der Steckdose. Warten Sie 15 Sekunde, schließen Sie dann Kontakt 2 und Kontakt 3 an CLRCMOS1 5 Sekunden lang mit einer Jumper-Kappe kurz. Löschen Sie den CMOS jedoch nicht direkt nach der BIOS-Aktualisierung. Falls Sie den CMOS direkt nach Abschluss der BIOS-Aktualisierung löschen müssen, starten Sie das System zunächst; fahren Sie es dann vor der CMOS-Löschung herunter. Bitte beachten Sie, dass Kennwort, Datum, Zeit und Benutzerstandardprofil nur gelöscht werden, wenn die CMOS-Batterie entfernt wird.

1.4 Integrierte Stiftleisten und Anschlüsse

Integrierte Stiftleisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper-Kappen an diesen Stiftleisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen an diesen Stiftleisten und Anschlüssen können Sie das Motherboard dauerhaft beschädigen.

Systemblende-Stiftleiste (9-polig, PANEL1) (siehe S. 1, Nr. 15)

Verbinden Sie Netzschalter, Reset-Taste und Systemstatusanzeige am Gehäuse entsprechend der nachstehenden Pinbelegung mit dieser Stiftleiste. Beachten Sie vor Anschließen der Kabel die positiven und negativen Kontakte.

PWRBTN (Ein-/Austaste):

Mit der Ein-/Austaste an der Frontblende des Gehäuses verbinden. Sie können die Abschaltung Ihres Systems über die Ein-/Austaste konfigurieren.

RESET (Reset-Taste):

Mit der Reset-Taste an der Frontblende des Gehäuses verbinden. Starten Sie den Computer über die Reset-Taste neu, wenn er abstürzt oder sich nicht normal neu starten lässt.

PLED (Systembetriebs-LED):

Mit der Betriebsstatusanzeige an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn das System läuft. Die LED blinkt, wenn sich das System im S1/S3-Ruhezustand befindet. Die LED ist aus, wenn sich das System im S4-Ruhezustand befindet oder ausgeschaltet ist (S5).

HDLED (Festplattenaktivitäts-LED):

Mit der Festplattenaktivitäts-LED an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn die Festplatte Daten liest oder schreibt.

Das Design der Frontblende kann je nach Gehäuse variieren. Ein Frontblendenmodul besteht hauptsächlich aus Ein-/Austaste, Reset-Taste, Betrieb-LED, Festplattenaktivität-LED, Lautsprecher etc. Stellen Sie beim Anschließen Ihres Frontblendenmoduls an diese Stiftleiste sicher, dass Kabel- und Pinbelegung richtig abgestimmt sind.

Betrieb-LED-Stiftleiste

(3-polig, PLED1)

(siehe S. 1, Nr. 16)

Bitte verbinden Sie die Betrieb-LED des Gehäuses zur Anzeige des System-betriebsstatus mit dieser Stiftleiste.

Diese sechs SATA-III-Anschlüsse unterstützen SATA-Datenkabel für interne Speichergeräte mit einer Datenübertragungsge schwindigkeit bis 6,0 Gb/s.

USB 2.0-Stiftleisten

(9-polig, USB2_3)

(siehe S. 1, Nr. 17)

(9-polig, USB4_5)

(siehe S. 1, Nr. 18)

Neben zwei USB 2.0-Ports an der E/A-Blende befinden sich zwei Stiftleisten an diesem Motherboard. Jede USB 2.0-Stiftleiste kann zwei Ports unterstützen.

USB 3.0-Stiftleiste

(19-polig, USB3_4_5)

(siehe S. 1, Nr. 6)

Neben vier USB 3.0-Ports an der E/A-Blende befindet sich eine Stiftleiste an diesem Motherboard. Jede USB 3.0-Stiftleiste kann zwei Ports unterstützen.

Audiostiftleiste

(Frontblende)

(9-polig, HD_AUDIO1)

(siehe S. 1, Nr. 23)

Diese Stiftleiste dient dem Anschließen von Audiogeräten an der Frontblende.

1. High Definition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse muss dazu jedoch HDA unterstützt. Bitte befolgen Sie zum Installieren Ihres Systems die Anweisungen in unserer Anleitung und der Anleitung zum Gehäuse.
2. Bei Nutzung eines AC'97-Audiopanels dieses bitte anhand folgender Schritte an der Audiostifleiste der Frontblende installieren:

A. Mic_IN (Mikrofon) mit MIC2_L verbinden.
B. Audio_R (RIN) mit OUT2_R und Audio_L (LIN) mit OUT2_L verbinden.
C. Erde (GND) mit Erde (GND) verbinden.
D. MIC_RET und OUT_RET sind nur für das HD-Audiopanel vorgesehen. Sie müssen sie nicht für das AC'97-Audiopanel verbinden.
E. Rufen Sie zum Aktivieren des vorderen Mikrofons das „FrontMic (Vorderes

Mikrofon) ^“ -Register in der Realtek-Systemsteuerung auf und passen „Recording Volume (Aufnahmelautstärke) ^“ an.

Gehäuselautsprecher- stiftleiste

(4-polig, SPEAKER1)

(siehe S. 1, Nr. 20)

DUMMY SPEAKER

Bitte verbinden Sie den

Gehäuselautsprecher mit dieser Stiftleiste.

Gehäuse- und Netzteil- lüfteranschlüsse

(4-polig, CHA_FAN1)

(siehe S. 1, Nr. 14)

Bitte verbinden Sie die Lüfterkabel mit den

Lüfteranschlüssen; der schwarze Draht gehört zum Erdungskontakt.

(4-polig, CHA_FAN2)

(siehe S. 1, Nr. 7)

(3-polig, PWR_FAN1)

(siehe S. 1, Nr. 1)

CPU-Lüfteranschlüsse

(4-polig, CPU_FAN1)

(siehe S. 1, Nr. 24)

Dieses Motherboard bietet einen 4-poligen CPU-

Lüfteranschluss (lautloser Lüfter). Falls Sie einen

(3-polig, CPU_FAN2)

(siehe S. 1, Nr. 25)

3-poligen CPU-Lüfter anschließen möchten,

verbinden Sie ihn bitte mit Kontakt 1 bis 3.

ATX-Netzanschluss (24-polig, ATXPWR1) (siehe S. 1, Nr. 5)

Dieses Motherboard bietet einen 24-poligen ATX-Netzanschluss. Bitte schließen Sie es zur Nutzung eines 20-poligen ATX-Netzteils entlang Kontakt 1 und Kontakt 13 an.

ATX-12-V-Netzanschluss (8-polig, ATX12V1) (siehe S. 1, Nr. 2)

Dieses Motherboard bietet einen 8-poligen ATX-12-V-Netzanschluss. Bitte schließen Sie es zur Nutzung eines 4-poligen ATX-Netzteils entlang Kontakt 1 und Kontakt 5 an.

Serieller-Port-Stiftleiste (9-polig, COM1) (siehe S. 1, Nr. 22)

Diese COM1-Stiftleiste unterstützt ein Modul für serielle Ports.

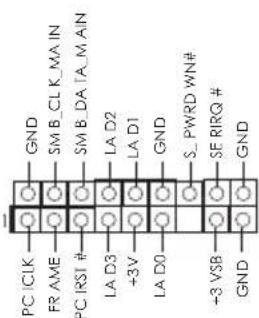

TPM-Stiftleiste (17-polig, TPMS1) (siehe S. 1, Nr. 19)

Dieser Anschluss unterstützt das Trusted Platform Module- (TPM) System, das Schlüssel, digitale Zertifikate, Kennwörter und Daten sicher aufbewahren kann. Ein TPM-System hilft zudem bei der Stärkung der Netzwerksicherheit, schützt digitale Identitäten und gewährleistet die Plattformintegrität.
