KULLANIM KILAVUZU Z87iCafe4 ASROCK

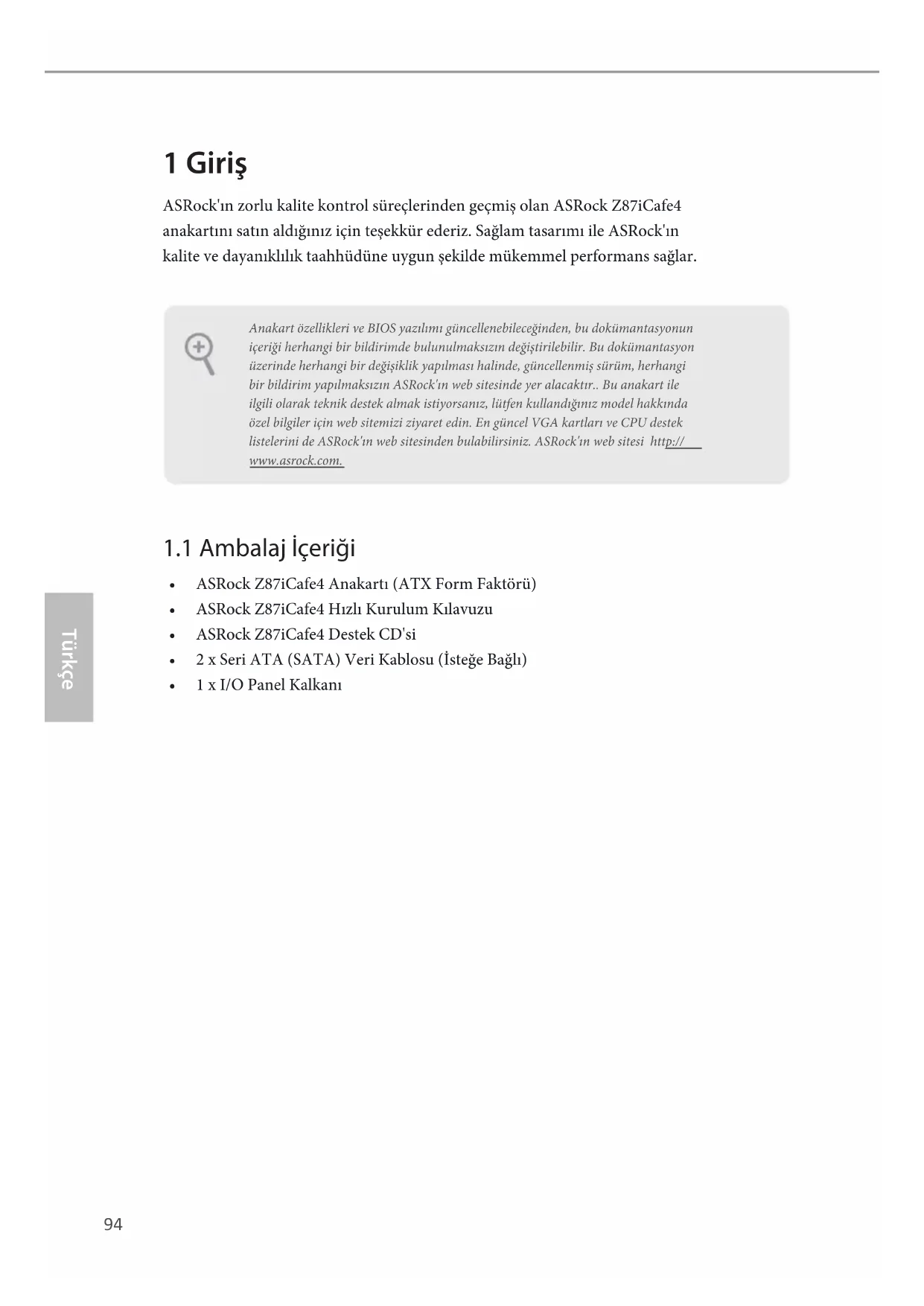

ASRock'ın zorlu kalite kontrol süreçlerinden geçmiş olan ASRock Z87iCafe4 anakartını satın aldığınız için teşekkür ederiz. Sağlam tasarımı ile ASRock'ın kalite ve dayanıklılık taahhüdüne uygun şekilde mükemmel performans sağlar.

Anakart özellikleri ve BIOS yazılımı güncellenebileceğinden, bu dokümantasyonun içeriği herhangi bir bildirimde bulunulmaksızın değiştirilebilir. Bu dokümantasyon üzerinde herhangi bir değişiklik yapılması halinde, güncellenmiş sürüm, herhangi bir bildirim yapılmaksızın ASRock'ın web sitesinde yer alacaktır.. Bu anakart ile ilgili olarak teknik destek almak istiyorsanız, lütfen kullandığınız model hakkında özel bilgiler için web sitemizi ziyaret edin. En güncel VGA kartları ve CPU destek listelerini de ASRock'ın web sitesinden bulabilirsiniz. ASRock'ın web sitesi http://www.asrock.com.

1.1 Ambalaj İçeriği

• ASRock Z87iCafe4 Anakartı (ATX Form Faktörü)
• ASRock Z87iCafe4 Hızlı Kurulum Kılavuzu
• ASRock Z87iCafe4 Destek CD'si
• 2 x Seri ATA (SATA) Veri Kablosu (İsteğe Bağlı)
• 1 x I/O Panel Kalkanı

1.2 Özellikler

Platform

• ATX Form Faktörü
• Tam Katı Bağlayıcı tasarımı

CPU

• 4ncü Nesil Intel® CoreTM i7 / i5 / i3 / Xeon® / Pentium® / Celeron®, LGA1150 Paketinde desteklemektedir
  • Dijital Güç Tasarımı
  • 6 Güç Safhası Tasarımı
  • Intel® Turbo Boost 2.0 Teknolojisini destekler
• Intel® K-Serisi kilitsiz CPU özelliğini destekler
  • ASRock BCLK tam aralıklı Hız Aşırtmayı destekler

Yonga kümesi

- Intel® Z87

Bellek

• Çift Kanallı DDR3 Bellek Teknolojisi
• 4 x DDR3 DIMM yuvaları
• DDR3 2666+(OC)/2400(OC)/2133(OC)/1866
(OC)/1600/1333/1066 ECC olmayan, ara belleğe alınmamış belleği destekler
- Maksimum sistem belleği kapasitesi: 32GB (bkz. DİKKAT ikazı)
Intel® Üstün Bellek Profili (XMP)1.3/1.2 özelliğini destekler

Genişletme

• 1 x PCI Express 3,0 x16 yuva
• 2 x PCI Express 2,0 x1 yuva
• 3 x PCI yuvası

Grafikler

• Intel® HD Graphics Dahili Görselleri ile VGA çıktıları, yalnızca GPU entegre edilmiş işlemciler ile desteklenir.
• Intel® HD Graphics Dahili Görsellerini destekler : AVC, MVC (S3D) ve MPEG-2 Full HW Encode1, Intel® InTru™ 3D, Intel® Net Video HD Teknolojisi, Intel® Insider™, Intel® HD Graphics 4400/4600 ile Intel® Quick Sync Video
  • Pixel Shader 5.0, DirectX 11.1
  • Maksimum paylaşılan bellek 1792MB
• Üç VGA Çıkışı seçeneği: D-sub, DVI-D ve HDMI
• Üçlü Monitör Desteği
• 1920x1200 @ 60Hz'ye kadar çözünürlükte HDMI Teknolojisini destekler

• 1920x1200 @ 60Hz'ye kadar DVI-D işlevini destekler
- 1920x1200 @ 60Hz'ye kadar çözünürlükle D-Sub işlevini destekler
- HDMI ile Otomatik Dudak Senkronizasyonu (12bpc=, xvYCC ve HBR (Yüksek Bit Hızında Ses) özelliklerini destekler (Uyumlu bir HDMI monitorü kullanılmalıdır)
- DVI-D ve HDMI bağlantı noktaları ile HDCP işlevini destekler
- DVI-D, ve HDMI bağlantı noktalarıyla, Full HD 1080p Blu-ray (BD) kayıttan yürütme özelliklerini destekler

Ses

• İçerik Koruma Özelliği ile 7.1 CH HD Ses (Realtek ALC892 Ses Codec Bileşeni)
• Üstün Blu-ray ses desteği
• TI® NE5532 (600 Ohm'a kadar Premium Kulaklık Yükselticisi desteği)

LAN

• PCIE x1 Gigabit LAN 10/100/1000 Mb/s
• Realtek RTL8111G
• LAN Açılışını Destekler
• LAN Kablo Algılama'yı destekler
- Enerji Verimliliğine Sahip Ethernet 802.3az işlevini destekler
- PXE özelliğini destekler

Arka Panel I/O

• 1 x PS/2 Fare Bağlantı Noktası
• 1 x PS/2 Klavye Bağlantı Noktası
• 1 x D-Sub Bağlantı Noktası
• 1 x DV-D Bağlantı Noktası
• 1 x HDMI Bağlantı Noktası
• 1 x Optik SPDIF Çıkışı Bağlantı Noktası
• 2 x USB 2.0 Bağlantı noktası
• 4 x USB 3.0 Bağlantı noktası
- LED'e sahip 1 x RJ-45 LAN Bağlantı Noktası (ACT/LINK LED ve SPEED LED)
- HD Ses Jakı: Arka Hoparlör / Merkezi / Bas / Hat Girişi / Ön Hoparlör / Mikrofon

Depolama

- 6 x SATA3 6,0 Gb/s bağlayıcıları, RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Hızlı Depolama Teknolojisi 12 ve Intel Akıllı Yanıt Teknolojisi), NCQ, AHCI ve “Hot Plug” işlevlerini destekler

Bağlayıcı

• 1 x IR bağlantısı
• 1 x Yazdırma Bağlantı noktası bağlantısı
• 1 x COM Bağlantı noktası bağlantısı
• 1 x Güç LED bağlantısı
• 2 x CPU Fan bağlayıcıları (1 x 4-pin, 1 x 3-pin)
• 2 x Kasa Fanı bağlayıcıları (1 x 4-pin, 1 x 3-pin)
• 1 x Güç Fanı bağlayıcısı (3-pin)
• 1 x 24 pin ATX güç bağlayıcısı
• 1 x 8 pin 12V güç bağlayıcısı
• 1 x Ön panel ses bağlayıcısı
• 1 x SPDIF Çıkış bağlayıcısı
- 2 x USB 2.0 bağlantısı (4 USB 2.0 bağlantı noktasını destekler)
- 1 x USB 3.0 bağlantısı (2 USB 3.0 bağlantı noktasını destekler)

BIOS Özelliği

• Çok dilli GUI Desteği ile 64Mb AMI UEFI Legal BIOS
• ACPI 1.1 Uyumluluğu Uyandırma Olayları
• SMBIOS 2.3.1 Desteği
• CPU, DRAM, PCH 1,05V Voltaj Çoklu Ayarı

Destek CD'si

- Sürücüler, Yardımcı Yazılımlar, AntiVirüs Yazılımı (Deneme Sürümü), CyberLink MediaEspresso 6.5 Deneme Sürümü, Google Chrome Tarayıcı ve Araç Çubuğu, Start8

Donanim

• CPU/Kasa Sıcaklığı Tespiti
• CPU/Kasa/Güç Fanı Devirölçer
- CPU/Kasa Sessiz Fan (Kasa Fan Hızının CPU Sıcaklığına Göre Otomatik olarak Ayarlanması Sağlar)
• CPU/Kasa Fanı Çoklu Hız Kontrolü
• Voltaj Denetleme: +12V, +5V, +3,3V, CPU Vcore

os

- Microsoft® Windows® 8 / 8 64-bit / 7 / 7 64-bit ile uyumlu

Belgeler

• FCC, CE, WHQL
• ErP/EuP için hazır (ErP/EuP için hazır güç beslemesi gereklidir)

* Detaylı ürün bilgisi için, lütfen web sitemizi ziyaret edin: http://www.asrock.com

Lütfen, BIOS ayarlarını düzenleme, Bağımsız Hız Aşırtma Teknolojinin uygulanması ya da üçüncü kişilerin hız aşırtma araçlarının kullanılması da dahil olmak üzere tüm hız aşırtma işlemlerinin belirli bir risk taşıdığı unutmayın. Hız aşırtma, sisteminizin dayanıklılığını etkileyebilir, hatta sisteminizde yer alan bileşen ve aygıtlara zarar verebilir. Bunu riski ve masrafları size ait olmak üzere gerçekleştirilimelidir. Hız aşırtmadan doğabilecek zararlar konusunda sorumlu olmayacağız.

Sınırlamalar nedeniyle, gerçek bellek boyutu Windows ^® 32-bit işletim sistemleri çerçevesinde sistem kullanımına ayrıldığı için 4GB'den az olabilir. Windows ^® 64-bit işletim sistemlerinde bu tür sınırlamalar yoktur. Windows ^® tarafından kullanılmayan bellekten faydalanmak için ASRock XFast RAM'i kullanabilirsiniz.

1.3 Bağlantı Teli Kurulumu

Çizim, bağlantı tellerinin kurulumunu göstermektedir. Tel kapağı, pimlerin üzerine yerleştirildiğinde, tel "Kısa" olur. Pimlerin üzerinde tel kapağı bulunmadığında, tel "Kısa" olur. Çizim, pin1 ve pin2 alanları "Kısa" olan ve bu iki pim üzerinde bir bağlantı teli kapağı bulunan 3-pin bağlantı telini göstermektedir.

Short

Open

CMOS'u Temizle Bağlantı Teli

*(CLRCMOS1)

(bkz. sf.1, No. 26)

CMOS'u TemizleVarsayılan

CLRCMOS1, CMOS verilerini temizlememizi sağlar. Sistem parametrelerini temizlemek ve varsayılan kurulum ayarlarına sıfırlamak için, lütfen bilgisayarı kapatın ve güç kablosunu güç beslemesinden çekin. 15 saniye bekledikten sonra, CLRCMOS1 üzerindeki pin2 ve pin3'ü 5 saniye boyunca kısaltmak için bir bağlantı teli kullanın. Ancak, CMOS'u lütfen BIOS'u güncelledikten hemen sonra temizlemeyin. BIOS'u güncelledikten hemen sonra CMOS'u temizlemeniz gerekirse, önce sistemi başlatın ve ardından CMOS temizleme işlemi öncesinde yeniden kapatın. Lütfen, parola, tarih, saat ve varsayılan kullanıcı profilinin yalnızca CMOS bataryası çıkarıldığında temizleneceğini unutmayın.

1.4 Ekli Bağlantılar ve Bağlayıcılar

Ekli bağlantılar ve bağlayıcılar bağlantı teli değildir. Bağlantı teli kapaklarını bu bağlantı ve bağlayıcılar üzerine yerleştirmeyin. Bağlantı teli kapaklarının bağlantılar ile bağlayıcılar üzerine yerleştirilmesi, anakarta kalıcı hasar verebilir.

Sistem Paneli Bağlantısı (9-pin PANEL1) (bkz sf.1, No. 17)

PI FD+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

Güç anahtarını bağlayın, kasa üzerindeki anahtar ile sistem durumu belirtecini aşağıdaki pim düzenine göre sıfırlayın. Kabloları bağlarken pozitif ve negatif pimleri not edin.

PWRBTN (Güç Anahtarı):

Güç anahtarını kasa ön paneline bağlayın. Güç anahtarını kullanarak sistemin hangi yöne hareketle kapanacağını seçebilirsiniz.

RESET (Sifirlama Anahtari):

Sıfırlama anahtarını kasa ön paneline bağlayın. Bilgisayarın kilitlenmesi ve normal şekilde yeniden başlatılamaması halinde reset (sıfırla) düğmesine basın.

PLED (Sistem Gücü LED):

Güç durumu belirtecini kasa ön paneline bağlayın. Sistem çalışırken LED ışığı yanacaktır. Sistem S1/S3 uyku durumdayken LED ışığı yanıp söner. Sistem S4 uyku durumunda ya da kapalıyken (S5) LED ışık kapanır.

HDLED (Sabit Disk Aktivitesi LED):

Sabit Disk Aktivitesi LED'i kasanın ön paneline bağlayın. Sabit sürücü veri okur ya da yazarken LED ışığı yanar.

Ön panel tasarımı kasaya göre değişiklik gösterebilir. Bir ön panel modülü, temel olarak bir güç anahtarı, sıfırlama anahtarı, güç LED'i, sabit sürücü aktivitesi LED'i, hoparlör gibi birimlerden oluşur. Kasanızın ön panel modülünü bu bağlantıya takmadan önce, kablo düzenlemeleri ile pin düzenlemelerinin düzgün şekilde yapıldığından emin olun.

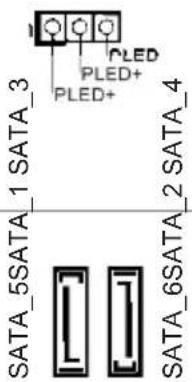

Güç LED Bağlantısı

(3-pin PLED1)

(bkz. sf.1, No. 16)

Seri ATA3 Bağlayıcıları

(SATA_1:

bkz.sf.1,No.15)

(SATA_2:

bkz.sf.1,No.14)

(SATA_3:

bkz.sf.1,No.10)

(SATA_4:

bkz.sf.1,No.13)

(SATA_5:

bkz.sf.1,No.11)

(SATA_6:

bkz.sf.1,No.12)

SATA_5SATA_1 SATA_3 PLED+ PLED+ PLED+ SATA_6SATA_2 SATA_4

Sistemin güç durumunun belirtilmesi için lütfen güç LED'ini bu bağlantıya takın.

Bu altı SATA3 bağlayıcısı, veri aktarım hızı 6,0 Gb/sn'ye kadar olan dahili depolama aygıtları için tasarlanmış SATA veri kablolarını destekler.

USB 2.0 Bağlantıları

(9-pin USB4_5)

(bkz. sf.1, No. 21)

(9-pin USB6_7)

(bkz. sf.1, No. 20)

USB_PWR P- P+ GND DUMMY 1 P- P+ GND USB_PWR

Bu anakart üzerinde, I/O paneli üzerindeki iki USB 2.0 bağlantı noktasının yanı sıra, iki adet bağlantı bulunmaktadır. Her USB 2.0 bağlantısı, iki adet bağlantı noktasını destekleyebilir.

USB 3.0 Bağlantı

(19-pin USB3_2_3)

(bkz. sf.1, No. 8)

Vbus IntA_PA_SSRX- IntA_PA_SSRX+ GND IntA_PA_SSTA- IntA_PA_ESTX+ GND IntA_PA_D- IntA_PA_D+ Vbus IntA_PB_USRX- IntA_PB_SSRX+ GND IntA_PB_SSTX- IntA_PB_SBTX+ GND IntA_PB_D- IntA_PB_D+ Dummy 1

Bu anakart üzerinde, I/O paneli üzerindeki dört USB 3.0 bağlantı noktasının yanı sıra, bir adet bağlantı bulunmaktadır. Her USB 3.0 bağlantısı, iki adet bağlantı noktasını destekleyebilir.

Ön Panel Ses Bağlantısı (9-pin HD_AUDIO1) (bkz. sf.1, No. 24)

GND PRESENCE# MIC_RET OUT_RET OUT2_L I_SFNSF OUT2_R MIC2_R MIC2_L

Bu bağlantı, ses aygıtlarının ön ses paneline bağlanması içindir.

1. Yüksek Tanımlı Ses, Jak Algılama özelliğini destekler, ancak bu işlevin düzgün çalışabilmesi için kasa üzerindeki panel kablosunun HDA işlevini desteklemesi gerekmektedir. Sisteminizi kurarken, lütfen kılavuzumuzdaki talimatlar ile kasa kılavuzundaki talimatları izleyin.
2. Bir AC'97 ses paneli kullanıyorsanız, lütfen bu paneli aşağıdaki adımları izleyerek ön panel ses bağlantısına takın:
   A. Mic_IN (MIC)'i MIC2_L'ye bağlayın.
   B. Audio_R (RIN)'i OUT2_R'ye ve Audio_L (LIN)'yi OUT2_L'ye bağlayın.
   C. Topraklamayı (GND) Topraklamaya (GND) bağlayın.
   D. MIC_RET ve OUT_RET, yalnızca HD ses paneli içindir. Bunları AC'97 ses panelinden bağlamanıza gerek yoktur.
   E. Ön mikrofonu etkinleştirmek için Realtek Denetim panelinde yer alan "FrontMic (Ön Mikrofon)" Sekmesine tıklayın ve "Recording Volume (Kayıt Sesi Düzeyi)" değerini ayarlayın.

Kasa Hoparlör Bağlantısı (4-pin SPEAKER1) (bkz sf.1, No. 9)

Lütfen kasa hoparlörünü bu bağlantıya takın.

SPDIF Çıkış Bağlayıcısı (2-pin SPDIF_OUT1) (bkz sf.1, No. 27)

Lütfen kablo ile bu bağlantıya bir HDMI VGA kartının SPDIF_OUT bağlayıcı takın.

Kasa ve Güç Fanı Bağlayıcıları (4-pin CHA_FAN1) (bkz sf.1, No. 18)

Lütfen fan kablolarını fan bağlayıcılarına takın ve siyah teli topraklama pinine bağlayın.

CPU Fan Bağlayıcıları

(4-pin CPU_FAN1)

(bkz sf.1, No. 3)

(3-pin CPU_FAN2)

(bkz sf.1, No. 4)

Bu anakart, 4-Pin CPU fan (Sessiz Fan) bağlayıcısı sağlamaktadır. 3-Pin CPU fan bağlamak istiyorsanız, lütfen Pin 1-3'ü kullanın.

ATX Güç Bağlayıcısı

(24-pin ATXPWR1)

(bkz. sf.1, No. 7)

Bu anakart, 24-pin ATX güç bağlayıcısı sağlamaktadır. 20- pin ATX güç beslemesi kullanmak için, lütfen Pin 1 ve Pin13'e bağlayın.

ATX 12V Güç Bağlayıcısı

(8-pin ATX12V1)

(bkz. sf.1, No. 2)

Bu anakart, 8-pin ATX 12V güç bağlayıcısı sağlamaktadır. 4-pin ATX güç beslemesi kullanmak için, lütfen Pin 1 ve Pin5'e bağlayın.

Kızılötesi Modül

Bağlantısı

(5-pin IR1)

(bkz. sf.1, No. 25)

Bu bağlantı, isteğe bağlı olarak kızılötesi modülden bir kablosuz bağlantı aktarımı ile alımını da destekler.

Seri Bağlantı Noktası

Bağlantısı

(9-pin COM1)

(bkz. sf.1, No. 23)

Bu COM1 bağlantısı seri bağlantı yuvası modülünü destekler.

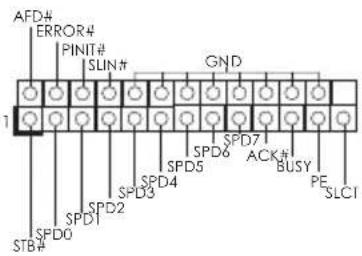

Yazdırma Bağlantı Noktası Bağlantısı (25-pin LPT1) (bkz. sf.1, No. 22)

AFD# ERROR# PINIT# SLIN# GND SPD5 SPD6 SPD7 ACK# BUSY PE SLC1 SPD0 SPD1 SPD2 SPD3 SPD4 SPD5 SPD6 SPD7 STB# SPD8

Bu, yazıcı aygıtların uyumlu bir şekilde takılmasını sağlayan bir yazdırma bağlantı noktası arabirimidir.
