РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Z87iCafe4 ASROCK

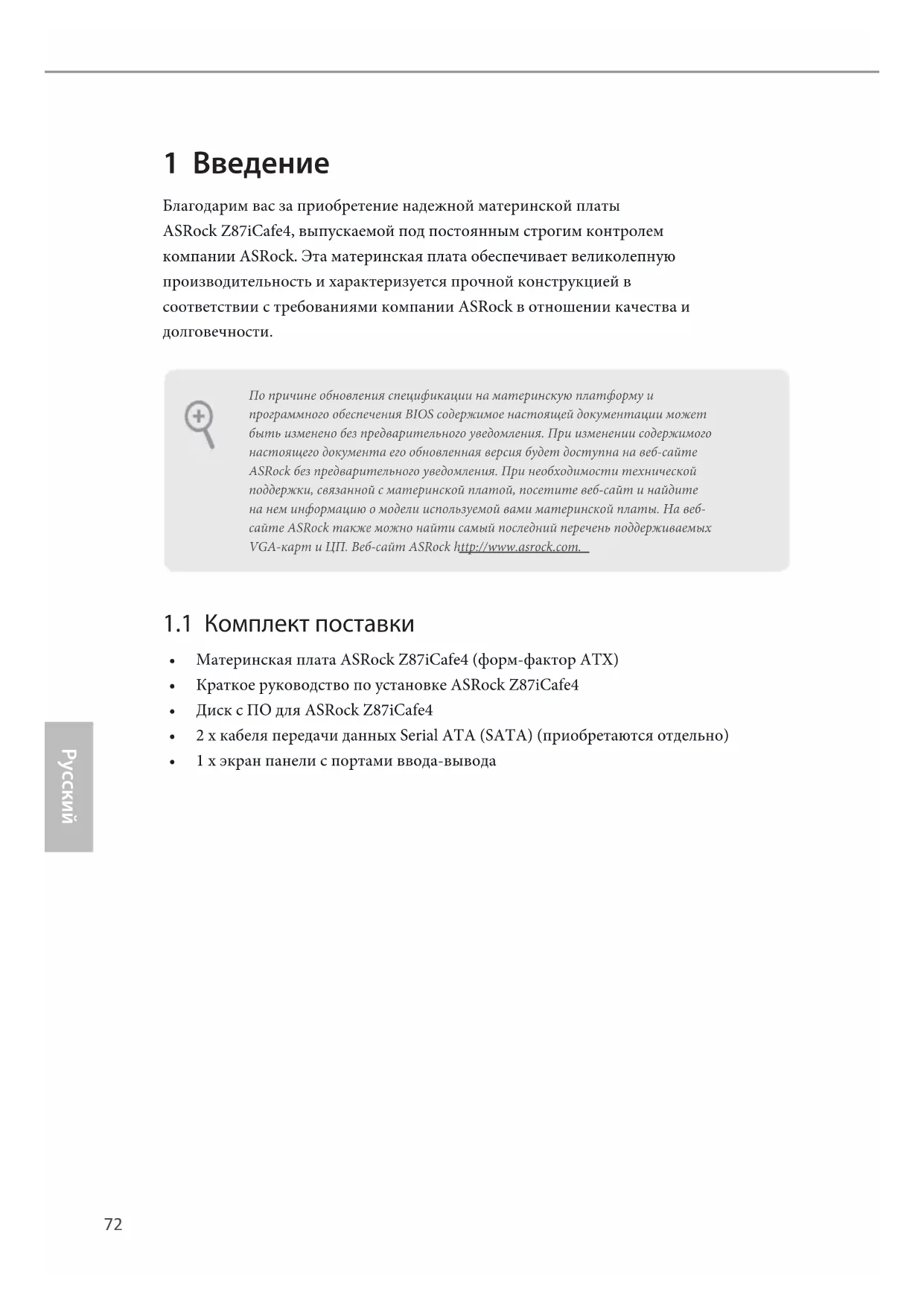

Благодарим вас за приобретение надежной материнской платы ASRock Z87iCafe4, выпускаемой под постоянным строгим контролем компании ASRock. Эта материнская плата обеспечивает великолепную производительность и характеризуется прочной конструкцией в соответствии с требованиями компании ASRock в отношении качества и долговечности.

По причине обновления спецификации на материнскую платформу и программного обеспечения BIOS содержимое настоящей документации может быть изменено без предварительного уведомления. При изменении содержимого настоящего документа его обновленная версия будет доступна на веб-сайте ASRock без предварительного уведомления. При необходимости технической поддержки, связанной с материнской платой, посетите веб-сайт и найдите на нем информацию о модели используемой вами материнской платы. На веб-сайте ASRock также можно найти самый последний перечень поддерживаемых VGA-карт и ЦII. Веб-сайт ASRock http://www.asrock.com.

1.1 Комплект поставки

• Материнская плата ASRock Z87iCafe4 (форм-фактор ATX)
• Краткое руководство по установке ASRock Z87iCafe4
• Диск с ПО для ASRock Z87iCafe4
• 2 x кабеля передачи данных Serial ATA (SATA) (приобретаются отдельно)
• 1 х экран панели с портами ввода-вывода

1.2 Спецификация

Платформа	Форм-фактор АТХИспользование только твердотельных конденсаторов
ЦП	Поддержка процессоров 4-го поколения Intel® CoreTM i7 / i5 / i3 / Xeon® / Pentium® / Celeron® в исполнении LGA1150Digi Power DesignСистема питания 6Поддержка технологии Intel® Turbo Boost 2.0Поддержка процессоров Intel® серии К с разблокированным множителемПоддержка полного разгона процессора ASRock BCLK
Чипсет	Intel® Z87
Память	Двухканальная память DDR34 x гнездо DDR3 DIMMПоддержка модулей памяти DDR3 2666+(OC)/2400(OC)/2133(OC)/1866 (OC)/1600/1333/1066 Non-ECC UnbufferedМаксимальный объем системной памяти: 32 Гб (см. «ПРЕДОСТЕРЕЖЕНИЕ»)Поддержка Intel® Extreme Memory Profile (XMP)1.3/1.2
Гнездарасширения	1 x PCI Express 3,0 x16 гнезд2 x PCI Express 2,0 x13 x гнездо PCI
Графическая система	Поддержка выходных сигналов Intel® HD Graphics Built-in Visuals и VGA возможна только при использовании процессоров со встроенными графическими процессорами.Поддержка Intel® HD Graphics Built-in Visuals: Intel® Quick Sync Video с AVC, MVC (S3D) и MPEG-2 Full HW Encode1, Intel® InTruTM 3D, Intel® Clear Video HD Technology, Intel® InsiderTM, Intel® HD Graphics 4400/4600Pixel Shader 5.0, DirectX 11.1Максимальный объем совместно используемой памяти: 1792 МбТри выхода VGA: D-Sub, DVI-D и HDMIПоддержка работы с тремя мониторамиПоддержка технологии HDMI с максимальным разрешением до 1920x1200 при 60 Гц
	• Поддержка DVI-D с максимальным разрешением до 1920x1200 при 60 Гц• Поддержка D-Sub с максимальным разрешением до 1920x1200 при 60 Гц• Поддержка Auto Lip Sync, Deep Color (12bpc), xvYCC и HBR (High Bit Rate Audio) по HDMI (необходим HDMI-совместимый монитор)• Поддержка функции HDCP через порты DVI-I и HDMI• Поддержка воспроизведения Full HD 1080p Blu-ray (BD) через порты DVI-D и HDMI
Аудио	• 7.1-канальный звук высокой четкости HD Audio с защитой данных (аудиокодек Realtek ALC892)• Поддержка Premium Blu-ray Audio• TI® NE5532 (поддержка усилителя Premium Headset Amplifier до 600 Ом)
ЛВС	• PCIE x1 Gigabit LAN 10/100/1000 M6/c• Realtek RTL8111G• Поддержка Wake-On-LAN• Поддержка определения кабеля ЛВС• Поддержка Energy Efficient Ethernet 802.3az• Поддержка PXE
Портыввода-выводана заднейпанели	• 1 x PS/2 мышь• 1 x PS/2 для клавиатуры• 1 x D-Sub• 1 x DVI-D• 1 x HDMI• 1 x оптический выходной SPDIF• 2 x USB 2.0• 4 x USB 3.0• 1 x RJ-45 для ЛВС с СИД (СИД ACT/LINK и МИД SPEED)• Разъемы HD Audio: задние динамики / центральный динамик / сабвуфер / линейный вход / передние динамики / микрофон
Запоминающие устройства	• 6 x разъем SATA3 6,0 Г6/с, поддержка RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage Technology 12 и Intel Smart Response Technology), NCQ, AHCI и «горячая» замена
Разъемы	1 x колодка IR1 x колодка порта принтера1 x колодка COM-порта1 x колодка светодиодного индикатора питания2 x разъем для вентилятора ЦП (1 x 4-контактный, 1 x 3-контактный)2 x разъем для вентилятора корпуса (1 x 4-контактный, 1 x 3-контактный)1 x разъем для вентилятора блока питания(3-контактный)1 x разъем питания ATX (24-контактный)1 x 8-контактный разъем питания 12 B1 x аудиоразъем на передней панели1 x выходной разъем SPDIF2 x колодки USB 2.0 (поддержка 4 портов USB 2.0)1 x колодка USB 3.0 (поддержка 2 портов USB 3.0)
Особенности BIOS	64 Мб AMI UEFI Legal BIOS с поддержкой многоязычного ГИПСовместимость с управлением энергопотреблением по АСРІ 1.1Поддержка SMBIOS 2.3.1Регулировка напряжений ЦП, DRAM, PCH 1,05 В
Диск с ПО	Драйвера, утилиты, антивирусное ПО (демоверсия), CyberLink MediaEspresso 6.5 (демоверсия), браузер и панель инструментов Google Chrome, Start8
Контроль оборудования	Датчик температуры ЦП/корпусаТахометр вентиляторов ЦП/корпуса/блока питанияМалошумящий вентилятор ЦП/корпуса (с автоматической регулировкой оборотов по температуре ЦП)Управление оборотами вентилятора ЦП/корпусаКонтроль напряжения: +12 В, +5 В, +3,3 В, ЦП Vcore
ОС	Microsoft® Windows® 8 / 8 64-разрядная / 7 / 7 64-разрядная
Сертификация	FCC, CE, WHQLСовместимость с ErP/EuP (необходим блок питания, соответствующий стандарту ErP/EuP)

* Для получения дополнительной информации об изделии посетите наш веб-сайт: http://www.asrock.com

Следует учитывать, что разгон процессора, включая изменение настроек BIOS, применение технологии Untied Overclocking Technology и использование инструментов разгона независимых производителей, сопряжен с определенным риском. Разгон процессора может повлиять на стабильность системы или даже привести к повреждению ее компонентов и устройств. Вы выполняете разгон процессора на ваш собственный риск и за свой счет. Мы не несем ответственность за возможный ущерб, вызванный разгоном процессора.

В связи с ограничением при работе под 32-разрядной OC Windows® фактический объем памяти может быть меньше 4 Гбайт. Для 64-разрядных OC Windows® таких ограничений нет. Для использования той памяти, которую OC Windows® не может использовать, используйте ASRock XFast RAM.

1.3 Установка перемычек

Установка перемычек показана на рисунке. При установке колпачковой перемычки на контакты перемычка «замкнута». Если колпачковая перемычка на контакты не установлена, перемычка «разомкнута». На рисунке показана 3-контактная перемычка с замкнутыми контактами 1 и 2 при установке на них колпачковой перемычки.

Перемычка сброса настроек CMOS (CLRCMOS1) (См. стр. 1, № 26)

Сброс настроек CMOSпо умолчанию

CLRCMOS1 используется для удаления данных CMOS. Чтобы сбросить и обнулить параметры системы на настройки по умолчанию, выключите компьютер и извлеките отключите кабель питания от источника питания. Подождите 15 секунд и перемычкой замкните контакты 2 и 3 на CLRCMOS1 на 5 секунд. Не сбрасывайте настройки CMOS сразу после обновления BIOS. При необходимости сбросить настройки CMOS сразу после обновления BIOS сначала перезагрузите систему, а затем выключите компьютер перед сбросом настроек CMOS. Учтите, что пароль, дата, время и профиль пользователя по умолчанию сбрасываются только в том случае, если извлечь батарею CMOS.

1.4 Колодки и разъемы, расположенные на материнской плате

Расположенные на материнской плате колодки и разъемы перемычками НЕ являются. НЕ устанавливайте на эти колодки и разъемы колначковые перемычки. Установка колначковых перемычек на эти колодки и разъемы может вызвать неустранимое повреждение материнской платы.

Колодка системной

панели

(9-контактная, PANEL1)

(См. стр. 1, № 17)

PI FD+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

Подключите

расположенные на корпусе выключатель питания, кнопку

перезагрузки и индикатор состояния системы к этой колодке В СООТВЕТСТВИИ С

распределением КОНТАКТОВ,

приведенным ниже.

Перед подключением кабелей определите положительный

и отрицательный контакты.

PWRBTN (кнопка питания):

Подключение кнопки питания, расположенной на передней панели корпуса.

Можно настроить порядок выключения системы с использованием кнопки питания.

RESET (кнопка перезагрузки):

Подключение кнопки перезагрузки системы, расположенной на передней панели корпуса. Нажмите кнопку перезагрузки, чтобы перезапустить компьютер, если он завис и нормальный запуск невозможен.

PLED (светодиодный индикатор питания системы):

Подключение индикатора состояния, расположенного на передней панели корпуса. Светодиодный индикатор горит, когда система работает. Когда система находится в режиме ожидания S1/S3, светодиод мигает. Когда система находится в режиме ожидания S4 или выключена (S5), светодиод не zopum.

HDLED (светодиодный индикатор работы жесткого диска):

Подключение светодиодного индикатора работы жесткого диска, расположенного на передней панели корпуса. Светодиодный индикатор горит, когда жесткий диск выполняет считывание или запись данных.

Передняя панель может быть разной на разных корпусах. В основном передняя панель включает в себя кнопку питания, кнопку перезагрузки, светодиодный индикатор питания, светодиодный индикатор работы жесткого диска, динамик и т. д. При подключении передней панели к этой колодке правильно подключайте провода к контактам.

Колодка светодиодного индикатора питания

(3-контактная, PLED1)

(См. стр. 1, № 16)

SATA_5SATA_1 SATA_3

SATA_6SATA_2 SATA_4

Подключите

светодиодный

индикатор питания

корпуса к этой колодке,

чтобы обеспечить

индикацию состояния

питания системы.

Эти шесть

разъемов SATA3

предназначены для

подключения кабелей

SATA внутренних

запоминающих

устройств для передачи

данных со скоростью до

6,0 Γ6/c.

Разъемы Serial ATA3

(SATA_1:

(См. стр. 1, № 15)

(SATA_2:

(См. стр. 1, № 14)

(SATA_3:

см. стр.1, № 10)

(SATA_4:

см. стр.1, № 13)

(SATA_5:

см. стр.1, № 11)

(SATA_6:

см. стр.1, № 12)

Колодки USB 2.0.

(9-контактная, USB4_5)

(См. стр. 1, № 21)

(9-контактная, USB6_7)

(См. стр. 1, № 20)

USB_PWR P- P+ GND DUMMY 1 P- P+ GND USB_PWR

Кроме двух портов USB

вывода на материнской

плате также есть две

колодки. Каждая

колодка USB 2.0 может

поддерживать два

порта.

Колодка USB 3.0

(19-контактная,

USB3_2_3)

(См. стр. 1, № 8)

Vbus IntA_PB_SSTX- IntA_PB_SSTX- GND IntA_PB_SSTX- GND IntA_PB_D- IntA_PB_D+ Dummy 1

Кроме четырех портов

USB 3.0 на панели ввода-

вывода на материнской

плате также есть одна

колодка. Каждая

колодка USB 3.0 может

поддерживать два

порта.

Аудиоколодка передней панели

(9-контактная, HD_ AUDIO1)

(См. стр. 1, № 24)

GND PRESENCE# MIC_RET OUT_RET I_SFNSF OUT2_L I_SFNSF OUT2_R MIC2_R MIC2_L

Эта колодка предназначена для подключения аудиоустройств к передней аудиопанели.

1. Аудиосистема высокого разрешения поддерживает функцию распознавания разъема, но для е правильной работы необходимо, чтобы провод панели корпуса поддерживал передачу сигналов НДА. Инструкции по установке системы см. в этом руководстве и руководстве на корпус.

2. При использовании аудиопанели АС'97 подключите ее к аудиоколодке передней панели, как указано далее:

A. Подключите Mic_IN (MIC) к MIC2_L.
B. Подключите Audio_R (RIN) κ OUT2_R, Audio_L (LIN) κ OUT2_L.
С. Подключите провод заземления (GND) к контакту заземления (GND).
D. Контакты MIC_RET и OUT_RET используются только для аудиопанели высокого разрешения. При использовании аудиопанели АС'97 их подключать не нужно.
Е. Чтобы активировать передний микрофон, перейдите на вкладку FrontMic панели управления Realtek и отрегулируйте параметр Recording Volume (Громкость записи).

Колодка динамика корпуса

(4-контактная, SPEAKER1)

(См. стр. 1, № 9)

Предназначена для подключения динамика корпуса.

Выходной разъем SPDIF

(2-контактный, SPDIF_OUT1)

(См. стр. 1, № 27)

колодке при помощи кабеля.

Разъемы для

вентиляторов корпуса и блока питания

(4-контактный, CHA_ FAN1)

(См. стр. 1, № 18)

(3-контактный, CHA_ FAN2)

(См. стр. 1, № 19)

Предназначены для подключения кабелей

разъемов вентиляторов и подключения черного провода к заземлению.

(3-контактный, PWR_ FAN1)

(См. стр. 1, № 1)

Разъемы вентиляторов ЦП

(4-контактный, CPU_ FAN1)

(См. стр. 1, № 3)

(3-контактный, CPU_ FAN2)

(См. стр. 1, № 4)

Разъем питания АТХ

(24-контактный, ATXPWR1)

(CM. cTp. 1, № 7)

Разъем питания АТХ 12 В

(8-контактный, ATX12V1)

(См. стр. 1, № 2)

Колодка инфракрасного модуля

(5-контактная, IR1)

(См. стр. 1, № 25)

Колодка

последовательного порта

(9-контактная, COM1)

(См. стр. 1, № 23)

RRXD1 DNTR#1 DUSR#1 CCTS#1 1 RRI#1 RRTS#1 OND TTXD1 DDCD#1

Эта материнская

плата снабжена

4-контактным разъемом для малошумящего вентилятора ЦП.

Если вы собираетесь подключить

3-контактный

вентилятор процессора, подключайте его к контактам 1-3.

Эта материнская плата снабжена

24-контактным

разъемом питания АТХ.

Чтобы использовать

20-контактный

разъем питания АТХ, подключите его вдоль контакта 1 и контакта 13.

Эта материнская

плата снабжена

8-контактным разъемом питания АТХ 12 В.

Чтобы использовать 4-контактный

разъем питания АТХ, подключите его вдоль контакта 1 и контакта 5.

Эта колодка поддерживает дополнительную

беспроводную передачу и прием сигналов инфракрасного модуля.

Колодка COM1

поддерживает

подключение модуля последовательного порта.

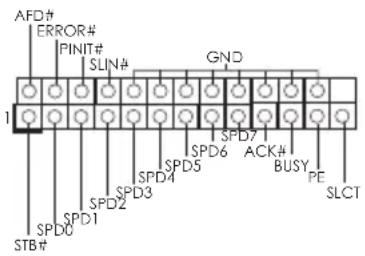

Колодка порта принтера

(25-контактная, LPT1)

(См. стр. 1, № 22)

AFD# ERROR# PINIT# SLIN# GND SPD7 ACK# BUSY PE SLCT STB# SPD0 SPD1 SPD2 SPD3 SPD4 SPD5 SPD6 SPD7 1

Это — интерфейс для подключения кабеля порта принтера, обеспечивающий удобное подключение устройств печати.
