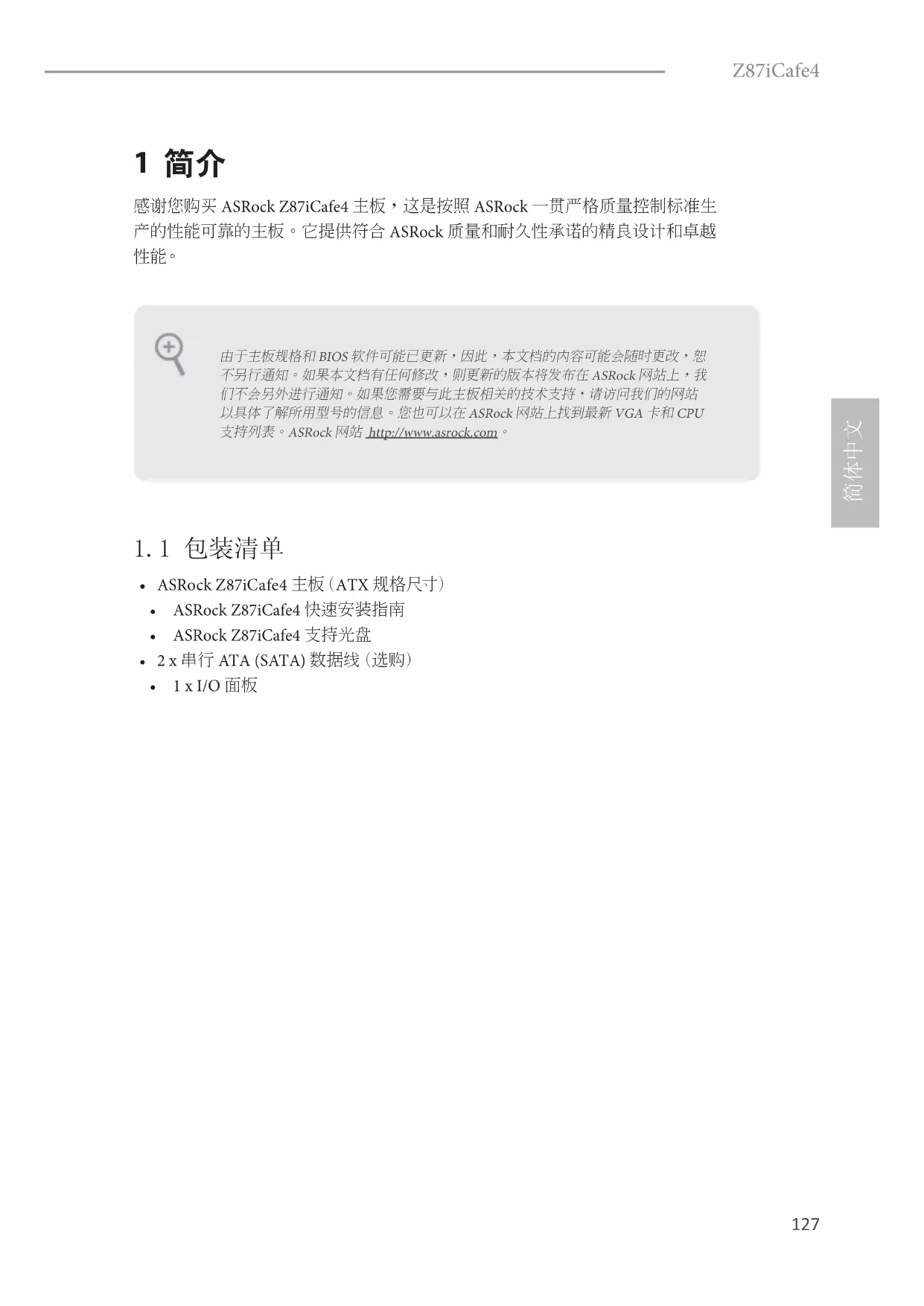

感谢您购买 ASRock Z87iCafe4 主板，这是按照 ASRock 一贯严格质量控制标准生产的性能可靠的主板。它提供符合 ASRock 质量和耐久性承诺的精良设计和卓越性能。

由于主板规格和 BIOS 软件可能已更新，因此，本文档的内容可能会随时更改，恕不另行通知。如果本文档有任何修改，则更新的版本将发布在 ASRock 网站上，我们不会另外进行通知。如果您需要与此主板相关的技术支持，请访问我们的网站以具体了解所用型号的信息。您也可以在 ASRock 网站上找到最新 VGA 卡和 CPU 支持列表。ASRock 网站 http://www.asrock.com。

1.1 包装清单

• ASRock Z87iCafe4 主板 (ATX 规格尺寸)
  • ASRock Z87iCafe4 快速安装指南
  • ASRock Z87iCafe4 支持光盘
• 2x串行ATA(SATA)数据线(选购)
• 1xI/O面板

1.2 规格

平台	ATX规格尺寸全固态电容
CPU	支持LGA1150封装第4代 Intel^ Core^TM i7 / i5 / i3 / Xeon®/ Pentium®/ Celeron®Digi Power(帝捷)设计6电源相设计支持Intel®Turbo Boost 2.0技术支持Intel®K系列不锁频CPU支持ASRock BCLK全范围超频
芯片集	Intel®Z87
内存	双通道DDR3内存技术4 x DDR3 DIMM槽支持DDR3 2666+(OC)/2400(OC)/2133(OC)/1866(OC)/1600/1333/1066非ECC,非缓冲内存支持系统内存容量:32GB(见“注意”)支持Intel® Extreme Memory Profile (XMP)1.3/1.2
扩充槽	1 x PCI Express 3.0 x16槽2 x PCI Express 2.0 x1槽3 x PCI槽
图形	只有GPU集成的处理器才支持 Intel^ HD Graphics内置视效和VGA输出。支持 Intel^ HD Graphics内置视效:Intel®快速同步视频,采用AVC、MVC(S3D)和MPEG-2 Full HW Encode1、 Intel^ InTruTM 3D、Intel® Clear Video HD技术、 Intel^ InsiderTM、Intel® HD Graphics 4400/4600Pixel Shader 5.0、DirectX 11.1最大共享内存1792MB三个VGA输出选项:D-Sub、DVI-D和HDMI支持三台监视器支持HDMI技术,60Hz时最大分辨率达1920x1200

• 支持 DVI-D, 60Hz 时最大分辨率达 1920x1200
• 支持 D-Sub, 60Hz 时最大分辨率达 1920x1200
• 通过 HDMI（需要符合规格的 HDMI 监视器）支持 Auto Lip Sync、Deep Color (12bpc), xvYCC 和 HBR（高位速率音频）
• 通过 DVI-D and HDMI 端口支持 HDCP 功能
• 通过 DVI-D 和 HDMI 端口支持全高清 1080p Blu-ray (BD) 播放。

音频

- 具有内容保护功能的 7.1 CH 高清音频（Realtek ALC892 音频编解码器）

- 优质 Blu-ray 音频支持

- TI® NE5532（支持最高600 Ohms优质耳放）

LAN

• PCIE x1 Gigabit LAN 10/100/1000 Mb/s

• Realtek RTL8111G

- 支持 Wake-On-LAN（网上唤醒）

- 支持网路线侦测功能

- 支持高能效以太网 802.3az

- 支持 PXE

后面板 I/O

- 1xPS/2鼠标端口

- 1xPS/2键盘端口

- 1 x D-Sub 端口

- 1 x DVI-D 端口

- 1x HDMI 端口

- 1x光学SPDIF输出端口

- 2 x USB 2.0 端口

- 4 x USB 3.0 端口

- 1 x RJ-45 LAN 端口，带 LED（ACT/LINK LED 和 SPEED LED）

- 高清音频插孔：后扬声器 / 中央 / 低音 / 线路输入 / 前扬声器 / 麦克风

存储

- 6 x SATA3 6.0 Gb/s 接口，支持 RAID（RAID 0、RAID 1、RAID 5、RAID 10、Intel Rapid Storage Technology 12 和 Intel Smart Response Technology）、NCQ、AHCI 和“热插拔”

接口	1x IR接脚1x打印端口接脚1x COM端口接脚1x电源LED接脚2x CPU风扇接口(1x4针,1x3针)2x机箱风扇接口(1x4针,1x3针)1x电源风扇接口(3针)1x24针ATX电源接口1x8针12V电源接口1x前面板音频接口1x SPDIF输出接口2x USB 2.0接脚(支持4个USB 2.0端口)1x USB 3.0接脚(支持2个USB 3.0端口)
BIOS功能特点	64Mb AMI UEFI Legal BIOS,具有多语言GUI支持ACPI 1.1兼容唤醒事件SMBIOS 2.3.1支持CPU、DRAM, PCH 1.05V电压多次调整(Voltage Multiadjustment)
支持光盘	驱动程序、实用程序、防病毒软件(试用版)、CyberLink MediaEspresso 6.5试用版、Google Chrome浏览器和工具栏、Start8
硬件监控	CPU/机箱温度感测CPU/机箱/电源风扇转速计CPU/机箱静音风扇(可以按照CPU温度自动调整机箱风扇速度)CPU/机箱风扇多种速度控制电压监控:+12V、+5V、+3.3V、CPU Vcore
操作系统	Microsoft® Windows® 8 / 8 64-bit / 7 / 7 64-bit兼容
认证	FCC、CE、WHQLErP/EuP支持(需要支持ErP/EuP的电源)

* 有关详细产品信息，请访问我们的网站：http://www.asrock.com

须认识到超频会有一定风险，包括调整 BIOS 设置，应用“自由超频技术”，或使用第三方超频工具。超频可能会影响到系统的稳定性，甚至对系统的组件和设备造成损坏。执行这项工作您应自担风险和自己承担费用。我们对由于超频而造成的损坏概不负责。

由于限制原因，实际内存容量可能会小于4GB，以保留给Windows®32-bit操作系统下的系统使用。Windows®64-bit操作系统没有此类限制。您可以使用ASRock XFast RAM来利用Windows®不能使用的内存。

1.3 跳线设置

此图显示如何设置跳线。将跳线帽装到这些针脚上时，跳线“短接”。如果这些针脚上没有装跳线帽，跳线“开路”。此图显示3针跳线，当跳线帽装在针脚1和针脚2“上，它们短接”。

CLRCMOS1 允许您清除 CMOS 中的数据。要清除和重置系统参数到默认设置，请关闭计算机，从电源上拔下电源线插头。等候 15 秒后，使用跳线帽将 CLRCMOS1 上的针脚 2 和针脚 3 短接 5 秒。但是，请勿在更新 BIOS 后立即清除 CMOS。如果您需要在刚完成 BIOS 更新后清除 CMOS，则必须先启动系统，并在关闭后再执行清除 CMOS 操作。请注意，密码、日期、时间和用户默认配置文件只在卸下 CMOS 电池后才会被清除。

1.4 板载接脚和接口

板载接脚和接口不是跳线。不要将跳线帽装到这些接脚和接口上。将跳线帽装到这些接脚和接口上将会对主板造成永久性损坏。

系统面板接脚

(9针PANEL1)

见第 1 页，第 17 个）

PI FD+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

按照下面的针脚分配，将机箱上的电源开关、重置开关和系统状态指示灯连接到此接脚。在连接线缆前请记下正负针脚。

PWRBTN(电源开关):

连接到机箱前面板上的电源开关。您可以配置使用电源开关关闭系统的方式。

RESET(重置开关):

连接到机箱前面板上的重置开关。如果计算机死机，无法执行正常重新启动，按重置开关重新启动计算机。

PLED（系统电源LED）：

连接到机箱前面板上的状态指示灯。系统操作操作时，此LED亮起。系统处在S1/S3睡眠状态时，此LED闪烁。系统处在S4睡眠状态或关机(S5)时，此LED熄灭。

HDLED（硬盘活动指示灯）：

连接到机箱前面板上的硬盘活动 LED 指示灯。硬盘正在读取或写入数据时，此 LED 亮起。

前面板设计根据机箱不同而有所差异。前面板模块主要包括电源开关、重置开关、电源LED、硬盘活动LED指示灯、扬声器等。将机箱前面板模块连接到此接脚时，确保连线分配和针脚分配正确匹配。

电源 LED 接脚

(3 针 PLED1)

(见第 1 页，第 16 个)

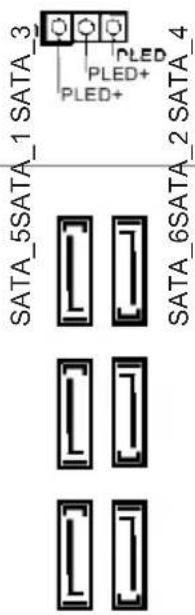

串行ATA3接口

(SATA_1:

见第 1 页，第 15 个）

(SATA_2:

见第 1 页，第 14 个）

(SATA_3:

见第 1 页，第 10 个）

(SATA_4:

见第 1 页，第 13 个）

(SATA_5:

见第 1 页，第 11 个）

(SATA_6:

见第 1 页，第 12 个）

SATA_5SATA_1 SATA_3 PLED PLED+ PLED+ SATA_6SATA_2 SATA_4

请将机箱电源 LED 连接到此接脚以指示系统电源状态。

这六个 SATA3 接口支持最高 6.0 Gb/s 数据传输速率的内部存储设备的 SATA 数据线。

USB 2.0 接脚

(9针USB4_5)

(见第 1 页，第 21 个)

(9针USB6_7)

(见第 1 页，第 20 个)

USB_PWR P- P+ GND DUMMY 1 P- P+ GND USB_PWR

除 I/O 面板上的两个

USB 2.0 端口外，此主板上还有两个接脚。每个

USB 2.0 接脚可以支持两个端口。

USB 3.0 接脚

(19针USB3_2_3)

(见第 1 页，第 8 个)

Vbus Vbus1 IntA_PA_SSRX- IntA_PA_SSRX+ GND IntA_PA_SSTX- IntA_PA_SSTX+ GND IntA_PA_D- IntA_PA_D+ Vbus_PB_SSRX- Vbus_PB_SDRX- GND Vbus_PB_SSTX- Vbus_PB_SSTX+ GND Vbus_PB_D- Vbus_PB_D+ Circuitry 1

除 I/O 面板上的四个

USB 3.0 端口外，此主板上还有一个接脚。每个

USB 3.0 接脚可以支持两个端口。

前面板音频接脚

(9针HD_AUDIO1)

(见第 1 页，第 24 个)

GND PRESENCE# MIC_RET OUT_RE1 OUT2_L I_SENSE OUT2_R MIC2_R MIC2_L

此接脚用于将音频设备连接到前音频面板。

1. 高清音频支持插孔感测，但机箱上的面板连线必须支持 HDA 才能正常工作。请按照我们的手册和机箱手册的说明安装系统。
2. 如果您使用 AC'97 音频面板，请按照以下步骤安装到前面板音频接脚：

A. 将 Mic_IN (MIC) 连接到 MIC2_L.
B。将Audio_R(RIN)连接到OUT2_R，将Audio_L(LIN)连接到OUT2_L.
C°将接地端(GND)连接到接地端(GND)。
D. MIC_RET 和 OUT_RET 只用于高清音频面板。您不需要针对 AC'97 音频面板连接它们。
E. 要启用前麦克风，请转到 Realtek 控制面板上的 “FrontMic”（前麦克风）选项卡，调整 “Recording Volume”（录音音量）。

机箱扬声器接脚

(4 针 SPEAKER1)

见第 1 页，第 9 个）

DUMMY SPEAKER

请将机箱扬声器连接到此接脚。

SPDIF 输出接口

(2 针 SPDIF_OUT1)

见第 1 页，第 27 个）

请使用线缆将 HDMI

VGA 卡的 SPDIF_OUT

接口连接到此接脚。

机箱和电源风扇接口

(4针 CHA_FAN1)

见第 1 页，第 18 个）

请将风扇线连接到风扇接口并使黑线匹配接地针脚。

(3 针 CHA_FAN2)

见第 1 页，第 19 个）

(3 针 PWR_FAN1)

见第 1 页，第 1 个）

CPU 风扇接口

(4针CPU_FAN1)

见第 1 页，第 3 个）

(3 针 CPU_FAN2)

见第 1 页，第 4 个）

此主板提供4针CPU风

扇（静音风扇）接口。如果

您打算连接 3 针 CPU 风

扇，请将它连接到脚1-3。

ATX 电源接口

(24针 ATXPWR1)

(见第 1 页，第 7 个)

此主板提供 24 针 ATX

电源接口。要使用 20 针

ATX 电源，请沿针脚 1 和

针脚 13 插接它。

ATX 12V 电源接口

(8针ATX12V1)

(见第 1 页，第 2 个)

此主板提供8针ATX

12V 电源接口。要使用 4

针 ATX 电源，请沿针脚 1

和针脚 5 插接它。

红外线模块接脚

(5 针 IR1)

(见第 1 页，第 25 个)

此接脚支持选购的无线发射和接收红外线模块。

串行端口接脚

(9针COM1)

(见第 1 页，第 23 个)

RRXD1 DUTR#1 DUSK#1 CCTS#1 RRI#1 KRTS#1 CND TTXD1 DDCD#1

此 COM1 接脚支持串行端口模块。

打印端口接脚

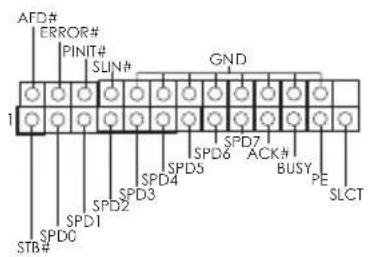

(25针LPT1)

(见第1页, 第22个)

AFD# ERROR# PINIT# SLIN# GND SPD5 SPD6 SPD7 ACK# BUSY PE SLCT STB# SPD1 SPD2 SPD3 SPD4 SPD5 SPD6 SPD7 SPD8 SPD9 SPD10 STB#

这是一个打印端口线缆

接口，通过它可以方便地连接到打印机设备。

电子信息產品污染控制標示

依据中国发布的「电子信息产品污染控制管理办法」及 SJ/T 11364-2006「电子信息产品污染控制标示要求」，电子信息产品应进行标示，藉以向消费者揭露产品中含有的有毒有害物质或元素不致发生外泄或突变从而对环境造成污染或对人身、财产造成严重损害的期限。依上述规定，您可于本产品之印刷电路板上看见图一之标示。图一中之数字为产品之环保使用期限。由此可知此主板之环保使用期限为 10 年。

10

冬

有毒有害物質或元素的名稱及含量說明

若您欲了解此产品的有毒有害物质或元素的名称及含量说明，请参照以下表格及说明。

部件名称铅(Pb)	有害物质或元素
	镉(Cd)汞(Hg)六价铬(Cr(VI))多溴联苯(PBB)多溴二苯醚(PBDE)
印刷电路板及电子组件	X	O	O	O	O	O
外部信号连接头及线材	X	O	O	O	O	O

O: 表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T 11363-2006 标准规定的限量要求以下。
X: 表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T 11363-2006 标准规定的限量要求，然该部件仍符合欧盟指令 2002/95/EC 的规范。

备注：此产品所标示之环保使用年限，系指在一般正常使用状况下。

1 簡介

感謝您購買 ASRock Z87iCafe4 主機板，本主機板經 ASRock 嚴格品管製作，是一套讓人信賴的可靠產品。本產品採耐用設計所展現的優異效能，完全符合 ASRock 對品質及耐用度的承諾。

由於主機板規格及 BIOS 軟體可能會更新，所以本文件內容如有變更，恕不另行通知。如本文件有任何修改，可至 ASRock 網站逕行取得更新版本，不另外通知。若您需要與本主機板相關的技術支援，請上我們的網站瞭解有關您使用機型的特定資訊。您也可以在 ASRock 網站找到最新的 VGA 卡及 CPU 支援清單。ASRock 網站 http://www.asrock.com.

1.1 包装內容

• ASRock Z87iCafe4 主機板 (ATX 尺寸)
• ASRock Z87iCafe4 快速安装指南
• ASRock Z87iCafe4 支援光碟
• 2 x Serial ATA (SATA) 資料纜線（選用）
• 1xI/O 面板外罩

1.2 規格

平台	• ATX 尺寸 • 全固態電容設計
CPU	• 支援第 4 代 Intel® CoreTM i7 / i5 / i3 / Xeon® / Pentium® / Celeron® (LGA1150 封裝) • 數位電源設計 • 6 電源相位設計 • 支援 Intel® Turbo Boost 2.0 技術 • 支援 Intel® K-Series unlocked CPU • 支援 ASRock BCLK 全域電壓超頻
晶片組	• Intel® Z87
記憶體	• 雙通道 DDR3 記憶體技術 • 4 x DDR3 DIMM 插槽 • 支援 DDR3 2666+(OC)/2400(OC)/2133(OC)/1866 (OC)/1600/1333/1066 非 ECC、無緩衝記憶體 • 最大系統記憶體容量: 32GB (請參閱「注意」) • 支援 Intel® Extreme Memory Profile (XMP)1.3/1.2
擴充插槽	• 1 x PCI Express 3.0 x16 插槽 • 2 x PCI Express 2.0 x1 插槽 • 3 x PCI 插槽
顯示卡	• 僅限整合 GPU 的處理器才可支援 Intel® HD Graphics Built-in Visuals 及 VGA 輸出。 • 支援 Intel® HD Graphics Built-in Visuals: 轉換 AVC、MVC (S3D) 及 MPEG-2 Full HW Encode1 的 Intel® 高速影像同步轉檔技術、Intel® InTruTM 3D、Intel® Clear Video HD Technology、Intel® InsiderTM、Intel® HD Graphics 4400/4600 • Pixel Shader 5.0, DirectX 11.1 • 最大共用記憶體 1792MB • 三個 VGA 輸出選項: D-Sub、DVI-D 及 HDMI • 支援三台顯示器 • 支援最高達 1920x1200 @ 60Hz 解析度的 HDMI 技術

• 支援最高達 1920x1200 @ 60Hz 解析度的 DVI-D
• 支援最高達 1920x1200 @ 60Hz 解析度的 D-Sub
• 支援使用 HDMI（需相容於 HDMI 監視器）的 Auto Lip Sync、Deep Color (12bpc)、xvYCC 及 HBR（高位元率音訊）
• 支援含DVI-D及HDMI連接埠的HDCP功能
• 支援透過 DVI-D 及 HDMI 連接埠的 Full HD 1080p Blu-ray (BD) 播放

音訊

- 7.1 CH HD 音訊含內容保護 (Realtek ALC892 音訊轉碼器) 功能

- 高階藍光音訊支援

- TI® NE5532 (支援最高 600 Ohms 的 Premium Headset Amplifier)

LAN

• PCIE x1 Gigabit LAN 10/100/1000 Mb/s

• Realtek RTL8111G

- 支援網路喚醒

- 支援網路線偵測功能

- 支援 Energy Efficient Ethernet 802.3az

- 支援 PXE

後面板 I/O

• 1 x PS/2 滑鼠連接埠
• 1xPS/2鍵盤連接埠
• 1 x D-Sub 連接埠
• 1xDVI-D連接埠
• 1 x HDMI 連接埠
• 1 x 光纖 SPDIF 輸出連接埠
• 2 x USB 2.0 連接埠
• 4 x USB 3.0 連接埠
• 1 x RJ-45 LAN 連接埠，含 LED（ACT/LINK LED 及 SPEED LED）
• HD 音訊插孔：後置喇叭／中置／低音／線路輸入／前置喇叭／麥克風

儲存裝置

- 6 x SATA3 6.0 Gb/s 接頭支援 RAID（RAID 0、RAID 1、RAID 5、RAID 10、Intel 快速儲存技術 12 及 Intel 智慧反應技術）、NCQ、AHCI 及「熱插拔」

接頭	1 x IR 標頭1 x 列印連接埠標頭1 x COM 連接埠標頭1 x 電源 LED 標頭2 x CPU 風扇接頭 (1 x 4-pin、1 x 3-pin)2 x 機殼風扇接頭 (1 x 4-pin、1 x 3-pin)1 x 電源風扇接頭 (3-pin)1 x 24 pin ATX 電源接頭1 x 8 pin 12V 電源接頭1 x 前面板音訊接頭1 x SPDIF 輸出接頭2 x USB 2.0 標頭(支援 4 USB 2.0 連接埠)1 x USB 3.0 標頭(支援 2 USB 3.0 連接埠)
BIOS 功能	64Mb AMI UEFI Legal BIOS 含多語 GUI 支援ACPI 1.1 符合喚醒自動開機支援 SMBIOS 2.3.1CPU、DRAM、PCH 1.05V 電壓多重調整
支援 CD	驅動程式、公用程式、防毒軟體(試用版)、CyberLink MediaEspresso 6.5 Trial、Google Chrome 瀏覽器及工具列、Start8
硬體監視器	CPU/機殼溫度感應CPU/機殼/電源風扇轉速計CPU/機殼靜音風扇(允許按照 CPU 溫度自動調整機殼風扇速度)CPU/機殼風扇多重速度控制電壓監控: +12V、+5V、+3.3V、CPU Vcore
作業系統	相容 Microsoft® Windows® 8 / 8 64 位元 / 7 / 7 64 位元
認證	FCC、CE、WHQLErP/EuP Ready(需具備 ErP/EuP ready 電源供應器)

* 如需產品詳細資訊，請上我們的網站：http://www.asrock.com

請務必理解，超頻可能產生某種程度的風險，其中包括調整 BIOS 中的設定、採用自由超頻技術或使用協力廠商的超頻工具。超頻可能會影響您系統的穩定性，或者甚至會對您系統的元件及裝置造成傷害。您應自行負擔超頻風險及成本。我們對於因超頻所造成的可能損害概不負責。

在 Windows ^ 32 位元作業系統下，因有保留供系統使用記憶體的限制，所以實際記憶體大小可能低於 4GB。Windows ^ 64 位元作業系統則沒有此類限制。您可使用 ASRock XFast RAM 適用 Windows ^ 無法使用的記憶體。

1.3 跳線設定

圖例顯示設定跳線的方式。跳線蓋套在針腳上時，該跳線為「短路」。若沒有跳線蓋套在針腳上，該跳線為「開啟」。圖例顯示3-pin跳線的跳線蓋套在pin1及pin2時，這兩個針腳皆為「短路」。

Short Open 1 2 3

清除 CMOS 跳線

(CLRCMOS1)

(請參閱第1頁，編號26)

清除 CMOS 預設

您可利用 CLRCMOS1 清除 CMOS 中的資料。若要清除及重設系統參數為預設設定，請先關閉電腦電源，再拔下電源供應器的電源線。在等待 15 秒後，請使用跳線蓋讓 CLRCMOS1 上的 pin2 及 pin3 短路約 5 秒。不過，請不要在更新 BIOS 後立即清除 CMOS。若您需在更新 BIOS 後立即清除 CMOS，則必須先重新啟動系統，然後於進行清除 CMOS 動作前關機。請注意，只有在取出 CMOS 電池時才會清除密碼、日期、時間及使用者預設設定檔。

1.4 板載標頭及接頭

板載標頭及接頭都不是跳線，請勿將跳線蓋套在這些標頭及接頭上。將跳線蓋套在標頭及接頭上，將造成主機板永久性的受損。

系統面板標頭

(9-pin PANEL1)

(請參閱第1頁，編號17)

PI FD+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

請依照以下的針腳排列將機殼上的電源開關、重設開關及系統狀態指示燈連接至此標頭。在連接纜線之前，請注意正負針腳。

PWRBTN（電源開關）：

連接至機殼前面板上的電源開關。您可設定使用電源開關關閉系統電源的方式。

RESET（重設開關）：

連接至機殼前面板上的重設開關。若電腦凍結且無法執行正常重新啟動，按下重設開關即可重新啟動電腦。

PLED（系統電源LED）：

連接至機殼前面板上的電源狀態指示燈。系統正在運作時，此 LED 會亮起。系統進入 S1/S3 睡眠狀態時，LED 會持續閃爍。系統進入 S4 睡眠狀態或關機 (S5) 時，LED 會熄滅。

HDLED（硬碟活動 LED）：

連接至機殼前面板上的硬碟活動LED。硬碟正在讀取或寫入資料時，LED會亮起。

各機殼的前面板設計各有不同。前面板模組主要是由電源開關、重設開關、電源LED、硬碟活動LED、喇叭及其他裝置組成。將機殼前面板模組連接至此標頭時，請確定佈線及針腳指派皆正確相符。

電源 LED 標頭(3-pin PLED1)(請參閱第 1 頁,編號 16)		請將機殼電源 LED 連接至此標頭,以指示系統的電源狀態。

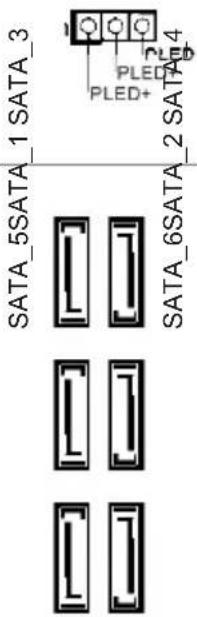

Serial ATA3 接頭(SATA_1:請參閱第 1 頁,編號 15)(SATA_2:請參閱第 1 頁,編號 14)(SATA_3:請參閱第 1 頁,編號 10)(SATA_4:請參閱第 1 頁,編號 13)(SATA_5:請參閱第 1 頁,編號 11)(SATA_6:請參閱第 1 頁,編號 12)		這六組 SATA3 接頭皆支援內部儲存裝置的SATA 資料纜線,最高可達 6.0 Gb/s 資料傳輸率。

USB 2.0 標頭

(9-pin USB4_5)

(請參閱第1頁，編號21)

(9-pin USB6_7)

(請參閱第1頁，編號20)

USB_PWR P- P+ GND DUMMY 1 P- P+ GND USB_PWR

除了 I/O 面板上的兩個 USB 2.0 連接埠外，在本主機板上還有另外兩組標頭。各 USB 2.0 標頭皆可支援兩個連接埠。

USB 3.0 標頭

(19-pin USB3_2_3)

(請參閱第1頁，編號8)

Vbus Vbus IntA_PA_SSRX- IntA_PA_SSRX+ GND IntA_PA_SSTX- IntA_PA_SSTX+ GND IntA_PA_D- IntA_PA_D+ INTA_PB_SSTX- INTA_PB_SSTX+ INTA_PB_SSTX+ INTA_PB_D- INTA_PB_D+ Dummy 1

除了 I/O 面板上的四個 USB 3.0 連接埠外，在本主機板上還有另外一組標頭。各 USB 3.0 標頭皆可支援兩個連接埠。

前面板音訊標頭

(9-pin HD_AUDIO1)

(請參閱第1頁，編號24)

GND PRESENCE# MIC_RET OUT_RE1 OUT2_L I_SENSE OUT2_R MIC2_R MIC2_L

本標頭適用於連接音訊裝置至前面板音訊。

1. 高解析度音訊支援智慧型音效介面偵測 (Jack Sensing)，但機殼上的面板線必須支援 HDA 才能正確運作。請依本手冊及機殼手冊說明安裝系統。
2. 若您使用 AC'97 音訊面板，請按照以下步驟安裝至前面板音訊標頭：

A. 將 Mic_IN (MIC) 連接至 MIC2_L。
B. 將 Audio_R (RIN) 連接至 OUT2_R 且將 Audio_L (LIN) 連接至 OUT2_L。
C. 將接地 (GND) 連接至接地 (GND)。
D. MIC_RET 及 OUT_RET 僅供 HD 音訊面板使用。您不需要在 AC' 97 音訊面板上連接。
E. 若要啟動前側麥克風，請前往 Realtek 控制面板中的「FrontMic」標籤調整「錄音音量」。

機殼喇叭標頭

(4-pin SPEAKER1)

(請參閱第1頁，編號9)

DUMMY SPEAKER

請將機殼喇叭連接至此標頭。

SPDIF輸出接頭

(2-pin SPDIF_OUT1)

(請參閱第1頁，編號27)

請使用纜線將 HDMI VGA 卡的 SPDIF_OUT 接頭接至此標頭。

機殼及電源風扇接頭

(4-pin CHA_FAN1)

(請參閱第1頁，編號18)

請將風扇纜線連接至風扇接頭，並比對黑線及接地針腳。

(3-pin CHA_FAN2)

(請參閱第1頁，編號19)

(3-pin PWR_FAN1)(請參閱第1頁,編號1)	C R_FAN_SPEED
CPU風扇接頭(4-pin CPU_FAN1)(請參閱第1頁,編號3)(3-pin CPU_FAN2)(請參閱第1頁,編號4)		本主機板配備4-PinCPU風扇(靜音風扇)接頭。若您計畫連接3-Pin CPU風扇,請接至Pin 1-3。
ATX電源接頭(24-pin ATXPWR1)(請參閱第1頁,編號7)		本主機板配備一組24-pin ATX電源接頭。若要使用20-pin ATX電源供應器,請插入Pin 1及Pin 13。
ATX 12V電源接頭(8-pin ATX12V1)(請參閱第1頁,編號2)		本主機板配備一組8-pin ATX 12V電源接頭。若要使用4-pin ATX電源供應器,請插入Pin 1及Pin 5。
紅外線模組標頭(5-pin IR1)(請參閱第1頁,編號25)		此標頭支援選用的無線傳送及接收紅外線模組。
序列連接埠標頭(9-pin COM1)(請參閱第1頁,編號23)		此COM1標頭支援序列連接埠模組。

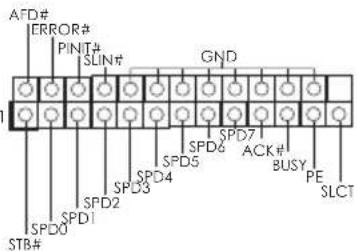

列印連接埠標頭

(25-pin LPT1)

(請參閱第1頁，編號22)

AFD# ERROR# PINT# SLIN# GND SPD0 SPD1 SPD2 SPD3 SPD4 SPD5 SPD6 SPD7 ACK# BUSY PE SLCT STB#

這是供列印連接埠纜線使用的介面，可方便印表機裝置連線。
