使用説明書 Z87iCafe4 ASROCK

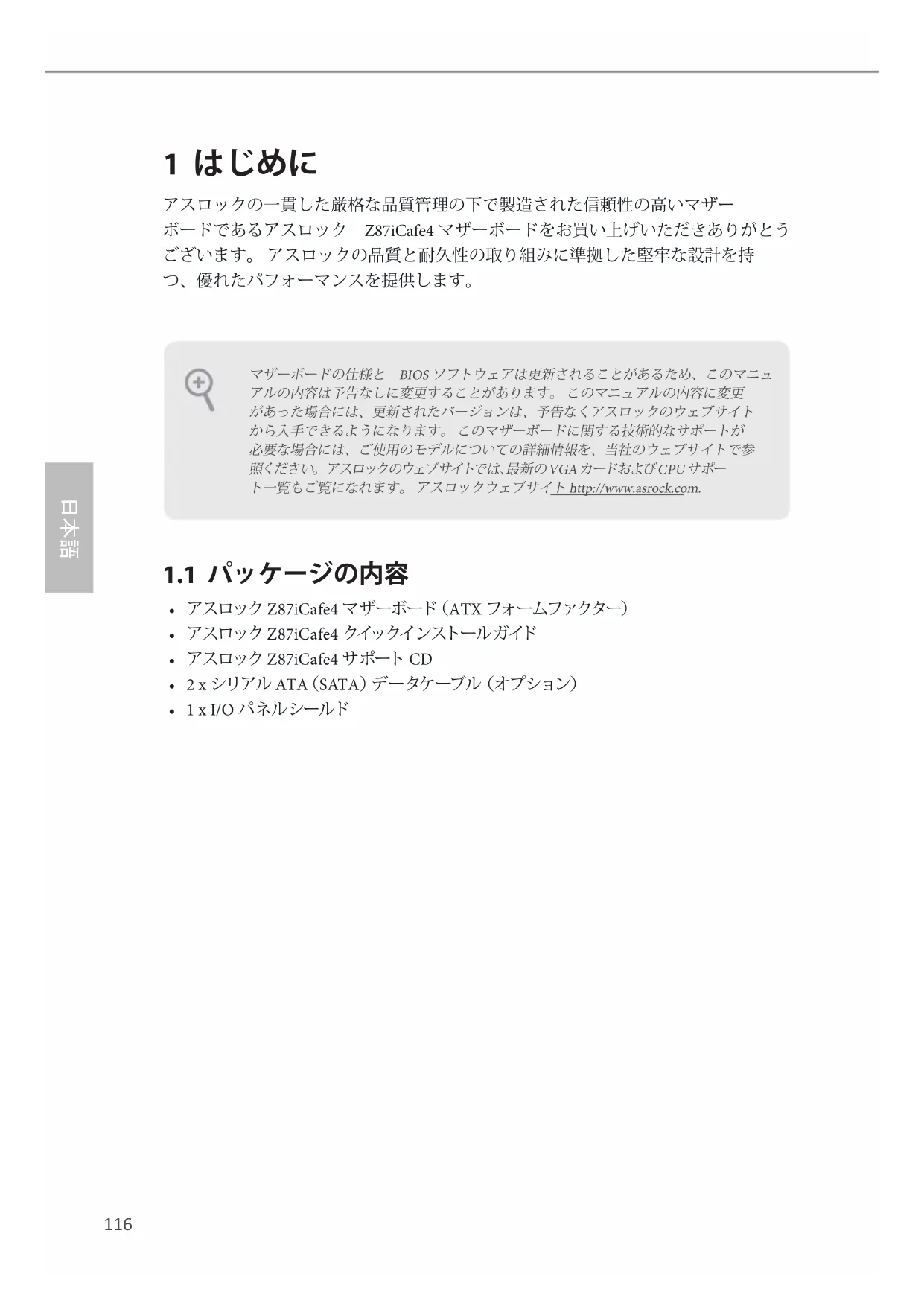

アスロックの一貫した厳格な品質管理の下で製造された信頼性の高いマザーボードであるアスロック Z87iCafe4 マザーボードをお買い上げいただきありがとうございます。アスロックの品質と耐久性の取り組みに準拠した堅牢な設計を持つ、優れたパフォーマンスを提供します。

マザーボードの仕様と BIOS ソフトウェアは更新されることがあるため、このマニュアルの内容は予告なしに変更することがあります。このマニュアルの内容に変更があった場合には、更新されたバージョンは、予告なくアスロックのウェブサイトから入手できるようになります。このマザーボードに関する技術的なサポートが必要な場合には、ご使用のモデルについての詳細情報を、当社のウェブサイトで参照ください。アスロックのウェブサイトでは、最新の VGA カードおよび CPU サポート一覧もご覧になれます。アスロックウェブサイト http://www.asrock.com.

1.1 パッケージの内容

• アスロック Z87iCafe4 マザーボード (ATX フォームファクター)
• アスロック Z87iCafe4 クイックインストールガイド
• アスロック Z87iCafe4 サポート CD
• 2 x シリアル ATA (SATA) データケーブル (オプション)
• 1xI/O パネルシールド

1.2 仕様

プラットフォーム	ATX フォームファクターオール固体コンデンサー設計
CPU	LGA1150 パッケージでは、第4世代のIntel® CoreTM i7 / i5 / i3 / Xeon® / Pentium® / Celeron®をサポートデジタル電源設計6 電源フェーズ設計Intel® ターボブースト2.0 テクノロジーをサポートIntel®K シリーズ、アンロック CPU をサポートASRock BCLK フルレンジオーバークロッキングに対応
チップセット	Intel® Z87
メモリ	デュアルチャンネル DDR3 メモリテクノロジー4 x DDR3 DIMM スロットSupports DDR3 2666+(OC)/2400(OC)/2133(OC)/1866 (OC)/1600/1333/1066 ECC なし、アンバッファードメモリをサポートシステムメモリの最大容量:32GB(注意を参照)Intel® エクストリームメモリプロファイル (XMP) 1.3/1.2 をサポート
拡張スロット	1 x PCI Express 3.0 x16 スロット2 x PCI Express 2.0 x1 スロット3 x PCI スロット
グラフィックス	Intel®HD グラフィックス内蔵ビジュアルおよびVGA 出力は、GPU に統合されたプロセッサーのみでサポートされます。Intel®HD グラフィックス内蔵ビジュアルをサポート:AVC、MVC (S3D)、MPEG-2 フル HW エンコード1 の Intel® Quick Sync Video、Intel® InTruTM 3D、Intel® クリアビデオ HD テクノロジー、Intel® インサイダTM、Intel® HD グラフィックス 4400/4600ピクセルシェーダー 5.0、DirectX 11.1最大共有メモリ 1792MB3つの VGA 出力オプション:D-Sub、DVI-D、HDMI3 台のモニターをサポートHDMI テクノロジーをサポート。最大解像度 1920x1200 @60Hz
	DVI-D をサポート。最大解像度 1920x1200 @60HzD-Sub をサポート。最大解像度 1920x1200 @60HzHDMI (HDMI 準拠のモニターが必要)では、オートリップシンク、ディープカラー (12bpc)、xvYCC、HBR (高ビットレートオーディオ)をサポートDVI-D と HDMI ポートで、HDCP 機能をサポートDVI-D と HDMI ポートで、フル HD 1080p ブルーレイ (BD)再生をサポート
音声	7.1 CH HD オーディオ、コンテンツプロテクション付き(Realtek ALC892 オーディオコーデック)プレミアムブルーレイオーディオサポートTI® NE5532 (最大 600 Ωのプレミアムヘッドセットアンプをサポート)
LAN	PCIE x1 ギガビット LAN 10/100/1000 Mb/ 秒Realtek RTL8111GウェイクオンラインをサポートLAN ケーブル検出をサポートエネルギー効率のよいイーサネット 802.3az をサポートPXE をサポート
リアパネル I/O	1 x PS/2 マウスポート1 x PS/2 キーボードポート1 x D-Sub ポート1 x DVI-D ポート1 x HDMI ポート1 x 光 SPDIF 出力ポート2 x USB 2.0 ポート4 x USB 3.0 ポートLED 付き 1 x RJ-45 LAN ポート (ACT/LINK LED と SPEED LED)HD オーディオジャック: リアスピーカー / センター / バス / ラインイン / フロントスピーカー / マイク
ストレージ	6 x SATA3 6.0 Gb/ 秒コネクター、RAID (RAID 0、RAID 1、RAID 5、RAID 10、Intel ラピッドストレージテクノロジー 12、Intel スマートレスポンステクノロジー)、NCQ、AHCI、「ホットプラグ」をサポート

コネクター	1x IR ヘッダー1x プリントポートヘッダー1x COM ポートヘッダー1x 電源 LED ヘッダー2x CPU ファインコネクター (1x4ピン、1x3ピン)2x シャーシファンコネクター (1x4ピン、1x3ピン)1x 電源ファンコネクター (3ピン)1x 24ピン ATX 電源コネクター1x8ピン 12V 電源コネクター1x 前面パネルオーディオコネクター1x SPDIF Out コネクター2x USB 2.0 ヘッダー (4つの USB 2.0 ポートをサポート)1x USB 3.0 ヘッダー (2つの USB 3.0 ポートをサポート)
BIOS 機能	多言語 GUI サポート付きの 64Mb AMI UEFI Legal BIOSACPI 1.1 準拠のウェイクアップイベントSMBIOS 2.3.1 をサポートCPU、DRAM、PCH 1.05V、複数電圧設定
サポート CD	ドライバー、ユーティリティ、アンチウイルスソフトウェア (トライアル版)、CyberLink MediaEspresso 6.5 トライアル、Google Chrome ブラウザー、ツールバー、Start8
ハードウェアモニター	CPU/シャーシ温度センサーCPU/シャーシ/電源ファンタコメーターCPU/シャーシ静音ファン (CPU 温度によるシャーシファン速度の自動調整可能)CPU/シャーシファンマルチ速度制御電圧監視: +12V、+5V、+3.3V、CPU Vcore
OS	Microsoft® Windows® 8 / 8 64 ビット / 7 / 7 64 ビット準拠
認証	FCC、CE、WHQLErP/EuP Ready (ErP/EuP ready 電源が必要です)

* 商品詳細については、当社ウェブサイトをご覧ください。http://www.asrock.com

BIOS 設定の調整、アンタイドオーバークロックテクノロジーの適用、サードパーティのオーバークロックツールの使用などを含む、オーバークロックには、一定のリスクを伴いますのでご注意ください。オーバークロックするとシステムが不安定になったり、システムのコンポーネントやデバイスが破損することがあります。ご自分の責任で行ってください。弊社では、オーバークロックによる破損の責任は負いかねますのでご了承ください。

Windows® 32 ビットオペレーティングシステムでの、システム使用に割り当てられた実際のメモリサイズは制限のため、4GB 未満のことがあります。 Windows® 64 ビットのオペレーティングシステムでは、そのような制限はありません。 Windows® では使えないメモリを使用するために、アスロック XFast RAM を使用することができます。

1.3 ジャンパー設定

このイラストは、ジャンパーの設定方法を示しています。ジャンパーキャップがピンに被さっていると、ジャンパーは「ショート」です。ジャンパーキャップがピンに被さっていない場合には、ジャンパーは「オープン」です。この図は3ピンのジャンパーを表し、ジャンパーキャップがピン 1とピン 2に被さっているとき、これらのピンは「ショート」です。

CMOS クリアジャンパー (CLRCMOS1)

(p.1、No.26参照)

CLRCMOS1は、CMOSのデータをクリアすることができます。クリアして、デフォルト設定にシステムパラメーターをリセットするには、コンピューターの電源を切り、電源から電源コードを抜いてください。15秒待ってから、CLRCMOS1のピン2とピン3をジャンパーキャップを使って5秒間ショートします。ただし、BIOSをアップデートした直後に、CMOSをクリアしないでください。BIOSをアップデート後、CMOSをクリアする必要があれば、最初にシステムを起動し、それからCMOSクリアアクションを行う前にシャットダウンしてください。パスワード、日付、時間、ユーザーのデフォルトプロファイルは、CMOSの電池を取り外した場合にのみ、消去されることにご注意ください。

1.4 オンボードのヘッダーとコネクター

オンボードヘッダーとコネクターはジャンパーではありません。これらヘッダーとコネクターにはジャンパーキャップを被せないでください。ヘッダーおよびコネクターにジャンパーキャップを被せると、マザーボードに永久損傷が起こることがあります。

システムパネルヘッダー (9 ピンパネル 1)

(p.1、No.17参照)

PI FD+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

電源スイッチを接続し、スイッチをリセットし、下記のピン割り当てに従って、シャーシのシステムステータス表示ランプをこのヘッダーにセットします。ケーブルを接続するときには、ピンの＋とーに気をつけてください。

PWRBTN（電源スイッチ）：

シャーシ前面パネルの電源スイッチに接続してください。電源スイッチを使用して、システムをオフにする方法を設定できます。

RESET（リセットスイッチ）：

シャーシ前面パネルのリセットスイッチに接続してください。コンピューターがフリーズしたり、通常の再起動を実行できない場合には、リセットスイッチを抑して、コンピューターを再起動します。

PLED（システム電源 LED）：

シャーシ前面パネルの電源ステータス表示ランプに接続してください。システム稼働中は、LEDが点灯します。システムがS1/S3スリープ状態の場合には、LEDは点滅を続けます。システムがS4スリープ状態または電源オフ(S5)のときには、LEDはオフです。

HDLED（ハードドライブアクティビティ LED）：

シャーシ前面パネルのハードドライブアクティビティ LED に接続してください。ハードドライブのデータを読み取りまたは書き込み中に、LED はオンになります。

前面パネルデザインは、シャーシによって異なることがあります。前面パネルモジュールは、主に電源スイッチ、リセットスイッチ、電源 LED、ハードドライブアクティビティ LED、スピーカーなどから構成されます。シャーシの前面パネルモジュールとこのヘッダーを接続する場合には、配線の割り当てと、ピンの割り当てが正しく合致していることを確かめてください。

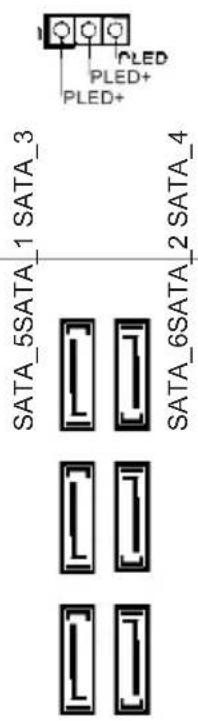

電源 LED ヘッダー

(3 ピン PLED1)

(p.1、No.16参照)

シリアル ATA3 コネクタ ー

(SATA_1:

p.1、No.15参照)

(SATA_2:

p.1、No.14参照)

(SATA_3:

p.1、No.10参照)

(SATA_4:

p.1、No.13参照)

(SATA_5:

p.1、No.11参照)

(SATA_6:

p.1、No.12参照)

USB 2.0 ヘッダー

(9 ピン USB4_5)

(p.1、No.21参照)

(9 ピン USB6_7)

(p.1、No.20参照)

USB 3.0 ヘッダー

(19 ピン USB3_2_3)

(p.1、No.8参照)

PLED PLED+ PLED+ SATA_5SATA_1 SATA_3 SATA_6SATA_2 SATA_4

システムの電源ステータスを表示するために、 シャーシ電源 LED をこのヘッダーに接続してください。

これら6つのSATA3 コネクターは、最高 6.0 Gb/秒のデータ転送速度で 内部ストレージデバイス 用の SATA データケーブルをサポートします。

USB_PWR P- P+ GND DUMMY 1 P- P+ GND USB_PWR

I/O パネルの 2つの USB 2.0 ポートに加えて、この マザーボードには 2つの ヘッダーがあります。各 USB 2.0 ヘッダーは、2つの ポートをサポートできます。

Vbus IntA_PA_SSRX- IntA_PA_SSRX+ GND IntA_PA_SSTA- IntA_PA_ESTX+ GND IntA_PA_D- IntA_PA_D+ Vbus IntA_PB_SSRX- IntA_PB_SSRX+ GND IntA_PB_SSTX- IntA_PB_SB(A+ GND IntA_PB_D- IntA_PB_D+ Dummy 1

I/O パネルの 4 つの USB 3.0 ポートに加えて、この マザーボードには 1 つの ヘッダーがあります。各 USB 3.0 ヘッダーは、2 つ のポートをサポートでき ます。

フロントパネルオーディ オヘッダー

(9 ピン HD_AUDIO1)

(p.1、No.24参照)

GND PRESENCE# MIC_RET OUT_RET OUT2_L I_SFNSF OUT2_R MIC2_R MIC2_L

このヘッダーは、フロントオーディオパネルにオーディオデバイスを接続するためのものです。

1. ハイディフィニションオーディオはジャックセンシングをサポートしていますが、正しく機能するためには、シャーシのパネルワイヤーが HDA をサポートしていることが必要です。お使いのシステムを取り付けるには、当社のマニュアルおよびシャーシのマニュアルの指示に従ってください。

2. AC'97 オーディオパネルを使用する場合には、次のステップで、前面パネルオーディオヘッダーに取り付けてください。

A. Mic_IN (MIC) を MIC2_L に接続。
B. Audio_R (RIN) を OUT2_R に、Audio_L (LIN) を OUT2_L に接続。
C. アース (GND) を アース (GND) に接続。
D. MIC_RETとOUT_RETは、HDオーディオパネル専用です。AC'97オーディオパネルではこれらを接続する必要はありません。
E. フロントマイクを有効にするには、Realtek コントロールパネルの「FrontMic」タブで、「録音音量」を調整してください。

シャーシスピーカーヘッ ダー

(4 ピン SPEAKER1)

(p.1、No.9参照)

DUMMY SPEAKER

シャーシスピーカーはこのヘッダーに接続してください。

SPDIF Out コネクター

(2 ピン SPDIF_OUT1)

(p.1、No.27参照)

SPOTFOUR

ケーブルを使用して、

HDMI VGA カードの

SPDIF_OUT コネクター

をこのヘッダーに接続してください。

シャーシと電源ファンコネクター

(4 ピン CHA_FAN1)

(p.1、No.18参照)

FAN_SPEED_CONTROL

ファンケーブルはファンコネクターに接続し、黒線とアースピンを合わせてください。

(3 ピン CHA_FAN2)

(p.1、No.19参照)

FAN_SPEED

(3 ピン PWR_FAN1)

(p.1、No.1 参照)

CPU ファンコネクター

(4 ピン CPU_FAN1)

(p.1、No.3参照)

(3 ピン CPU_FAN2)

(p.1、No.4参照)

このマザーボードは 4 ピ

ン CPU ファン（静音ファ

ン）コネクターを提供しま

す。3 ピンの CPU ファン

を接続する場合には、ピ

ン 1-3 に接続してください

い。

ATX 電源コネクター

(24 ピンATXPWR1)

(p.1、No.7参照)

このマザーボードは 24 ピ

ン ATX 電源コネクター

を提供します。20 ピンの

ATX 電源を使用するに

は、ピン 1 と 13 番に合わ

せて接続してください。

ATX12V 電源コネクター

(8 ピンATX12V1)

(p.1、No.2参照)

このマザーボードは 8 ピ

ン ATX12V 電源コネク

ターを提供します。4 ピ

ンの ATX 電源を使用す

るには、ピン 1と 5番に

合わせて接続してくださ

い。

赤外モジュールヘッダー

(5 ピン IR1)

(p.1、No.25参照)

このヘッダーはオプションのワ

イヤレス送受信赤外モジュール

をサポートしています。

シリアルポートヘッダー

(9 ピン COM1)

(p.1、No.23参照)

RRXD1 DDTR#1 DUSR#1 CCTS#1 1 RRI#1 RRIS#1 OND TTXD1 DDCD#1

この COM1 ヘッダーはシ

リアルポートモジュール

をサポートします。

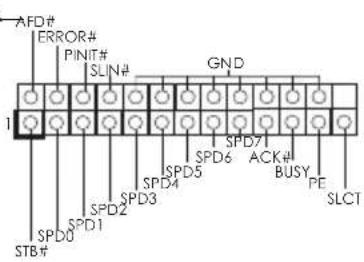

プリントポートヘッダ

(25 ピン LPT1)

(p.1、No.22参照)

AFD# ERROR# PINIT# SLIN# GND 1 SPD0 SPD1 SPD2 SPD3 SPD4 SPD5 SPD6 SPD7 ACK# BUSY PE SLCT

これは、プリンターデバ

イスとの接続を簡単に行

うことのできる、プリント

ポートケーブル用のイン

タフェースです。
