Tipo di prodotto	Scheda madre
Marca	ASRock
Modello	Z87iCafe4
Formato	ATX (305 mm x 244 mm)
Socket	LGA1150
Chipset	Intel Z87
Processori compatibili	Intel Core i7/i5/i3/Xeon/Pentium/Celeron 4a generazione
Tipo di memoria	DDR3, fino a 32 GB, doppio canale
Frequenza memoria supportata	1066/1333/1600/1866(OC)/2133(OC)/2400(OC)/2666+(OC) MHz
Slot di espansione	1x PCIe 3.0 x16, 2x PCIe 2.0 x1, 3x PCI
Connettori SATA	6x SATA 6 Gb/s, supporto RAID 0/1/5/10
Porte USB posteriori	4x USB 3.0, 2x USB 2.0
Porte audio	7.1 canali HD (Realtek ALC892), uscita ottica SPDIF
Connettore di rete	1x Gigabit LAN (Realtek RTL8111G)
Uscite video	D-Sub, DVI-D, HDMI
Alimentazione richiesta	ATX 24 pin + 12V 8 pin
Sistemi operativi supportati	Windows 7/8 (32 e 64 bit)
Manutenzione	Utilizzare un panno asciutto e non lanuginoso. Evitare liquidi.
Sicurezza	Scollegare l'alimentazione prima di qualsiasi intervento. Rispettare le precauzioni ESD.
Informazioni generali	Consultare il manuale completo per l'installazione e il BIOS.

Domande frequenti - Z87iCafe4 ASROCK

Quali processori sono compatibili con la scheda madre ASRock Z87iCafe4?

La scheda madre supporta i processori Intel di 4a generazione (Haswell) Core i7/i5/i3/Xeon/Pentium/Celeron in socket LGA1150, inclusi i modelli sbloccati della serie K.

Come installare la scheda madre nel case?

Posizionare la scheda madre sui distanziali del case corrispondente al formato ATX. Fissarla con le viti in dotazione. Collegare i cavi di alimentazione ATX 24 pin e 12V 8 pin, quindi collegare i cavi del pannello anteriore secondo lo schema del manuale.

Quale memoria RAM posso utilizzare?

La scheda madre accetta DDR3 non-ECC unbuffered, in doppio canale. Le frequenze supportate vanno da 1066 MHz a 2666 MHz in overclock. La capacità massima è di 32 GB distribuiti su 4 slot.

Come cancellare il CMOS (Clear CMOS)?

Spegnere il computer e scollegare il cavo di alimentazione. Attendere 15 secondi, quindi posizionare un jumper sui pin 2 e 3 del jumper CLRCMOS1 per 5 secondi. Riportare il jumper nella posizione predefinita (pin 1-2) prima di riaccendere.

Come aggiornare il BIOS?

Scaricare l'ultima versione del BIOS dal sito ASRock. Copiare il file su una chiavetta USB formattata in FAT32. Riavviare e premere F6 o F2 per accedere all'utility di aggiornamento. Seguire le istruzioni a schermo.

Questa scheda madre supporta il RAID?

Sì, supporta i livelli RAID 0, 1, 5 e 10 tramite le 6 porte SATA 6 Gb/s del chipset Intel Z87. È necessario configurare il RAID nel BIOS prima di installare il sistema operativo.

Come collegare le ventole del case?

La scheda madre dispone di connettori per ventola CPU (1x 4 pin, 1x 3 pin) e ventole telaio (1x 4 pin, 1x 3 pin). Collegare il filo nero al pin di massa. La ventola della CPU deve essere collegata al connettore CPU_FAN1 per un corretto rilevamento.

Posso utilizzare una ventola CPU a 3 pin sul connettore a 4 pin?

Sì, collegarla sui pin 1, 2 e 3 (massa, +12V, tachimetro). Il controllo della velocità PWM non sarà disponibile, ma la ventola funzionerà in modalità tensione.

Come attivare l'audio frontale HD?

Collegare il cavo audio del pannello anteriore al connettore HD_AUDIO1. Nel pannello di controllo Realtek, andare nella scheda 'Front Mic' e regolare il volume di registrazione. Assicurarsi che il pannello anteriore del case sia compatibile con HD Audio.

Cosa fare se il computer non si avvia dopo l'installazione?

Verificare che tutti i cavi di alimentazione siano ben collegati (ATX 24 pin e 12V 8 pin). Assicurarsi che la RAM sia inserita correttamente. Provare ad avviare con un solo modulo di memoria. Se non viene visualizzato nulla, eseguire un Clear CMOS.

MANUALE UTENTE Z87iCafe4 ASROCK

Grazie per aver acquistato la scheda madre Z87iCafe4 ASRock, una scheda madre affidabile prodotta secondo i costanti e rigorosi controlli di qualità di ASRock. La scheda madre offre eccellenti prestazioni con un design robusto che si adatta all'impegno di ASRock di offrire sempre qualità e durata.

Dato che le specifiche della scheda madre e del software BIOS possono essere aggiornate, il contenuto di questa documentazione sarà soggetto a variazioni senza preavviso. Nel caso di eventuali modifiche della presente documentazione, la versione aggiornata sarà disponibile sul sito Web di ASRock senza ulteriore preavviso. Per il supporto tecnico correlato a questa scheda madre, visitare il nostro sito Web per informazioni specifiche relative al modello attualmente in uso. È possibile trovare l'elenco di schede VGA più recenti e di supporto di CPU anche sul sito Web di ASRock. Sito Web di ASRock http://www.asrock.com.

1.1 Contenuto della confezione

• Scheda madre Z87iCafe4 ASRock (fattore di forma ATX)
• Guida rapida di installazione Z87iCafe4 ASRock
• CD di supporto Z87iCafe4 ASRock
• 2 x cavi dati Serial ATA (SATA) (opzionali)
• 1 x mascherina metallica posteriore I/O

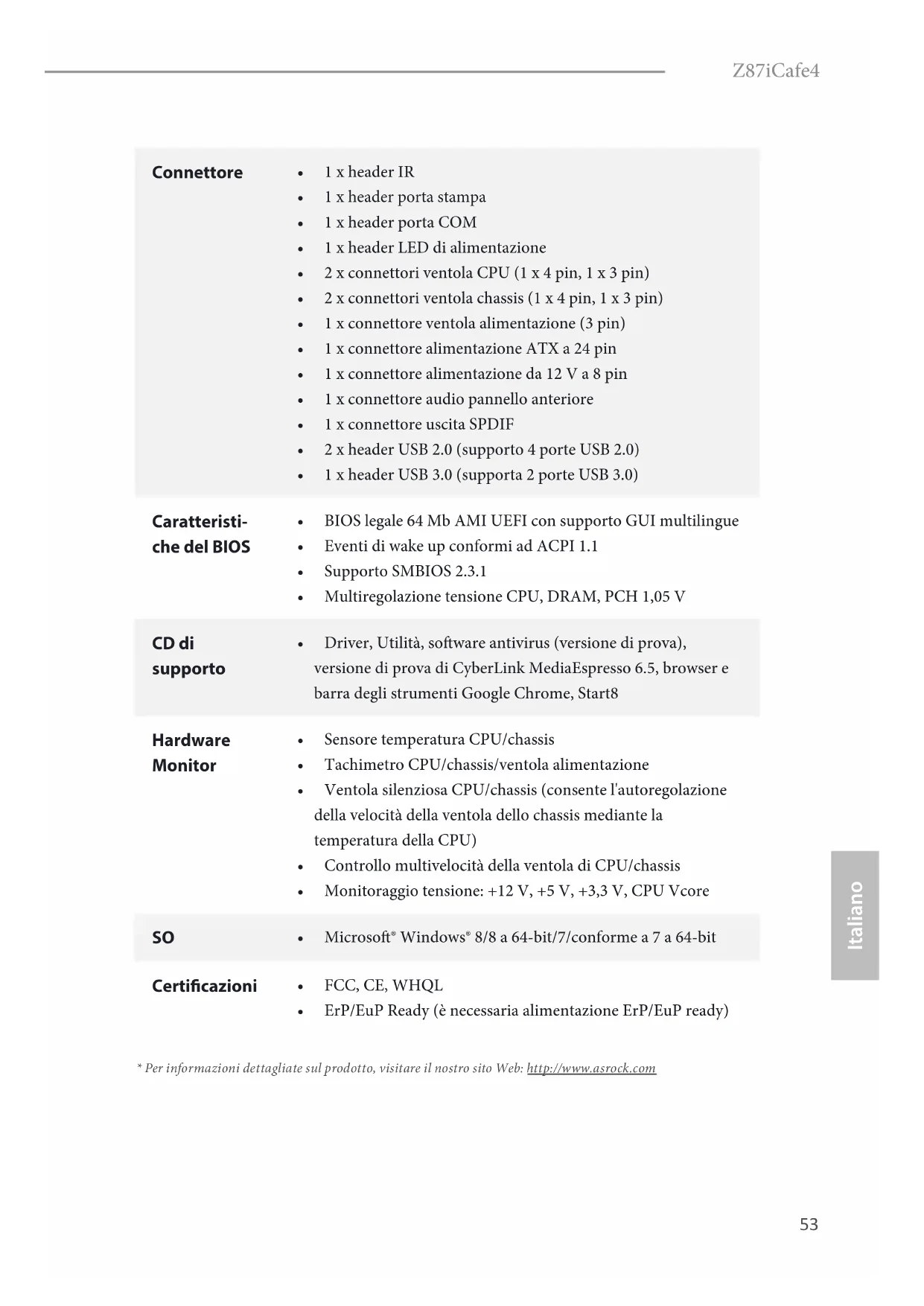

1.2 Specifiche

Piattaforma	Fattore di forma ATXDesign di condensatore solido
CPU	Supporta Intel® CoreTM i7 / i5 / i3 di 4a generazione / Xeon® / Pentium® / Celeron® in LGA1150 PackageDesign Digi Power6 Power Phase DesignSupporta la tecnologia Intel® Turbo Boost 2.0Supporta Intel® K-Series unlocked CPUSupporta gamma completa overclocking BCLK ASRock
Chipset	Intel® Z87
Memoria	Tecnologia con memoria DDR3 a doppio canale4 x slot DIMM DDR3Supporta memoria DDR3 2666+(OC)/2400(OC)/2133 (OC)/1866 (OC)/1600/1333/1066 non ECC, senza bufferCapacità max. della memoria di sistema: 32GB (si veda la sezione ATTENZIONE)Supporta Intel® Extreme Memory Profile (XMP)1.3/1.2
Slot di espansione	1 x PCI Express 3,0 x16 slot2 x PCI Express 2.0 x1 slot3 x slot PCI
Grafica	La videografica integrata della scheda video HD Intel® e le uscite VGA possono essere supportate soltanto con processori con GPU integrata.Supporta la videografica integrata della scheda video HD Intel®: Intel® Quick Sync Video con AVC, MVC (S3D) e MPEG-2 Full HW Encode1, Intel® InTruTM 3D, tecnologia Intel® Clear Video HD, Intel® InsiderTM , Intel® HD Graphics 4400/4600Pixel Shader 5.0, DirectX 11.1Memoria condivisa max. 1792 MBTre opzioni uscita VGA: D-Sub, DVI-D e HDMISupporta il triplo monitorSupporta la tecnologia HDMI con una risoluzione max. fino a 1920 x 1200 a 60 Hz
	Supporta DVI-D con una risoluzione max. fino a 1920 x 1200 a 60 HzSupporta D-Sub con una risoluzione max. fino a 1920 x 1200 a 60 HzSupporta Auto Lip Sync, Deep Color (12 bpc), xvYCC e HBR (High Bit Rate Audio) con HDMI (è necessario un monitor conforme ad HDMI)Supporta la funzione HDCP con porte DVI-D e HDMISupporta Blu-ray (BD) Full HD 1080p, riproduzione con porte DVI-D e HDMI
Audio	Audio HD a 7.1 canali con Content Protection (codec audio Realtek ALC892)Supporto audio Blu-ray PremiumTI° NE5532 (supporta l'amplificatore per cuffie di qualità superiore fino a 600 Ohm)
LAN	PCIE x 1 LAN Gigabit 10/100/1000 Mb/sRealtek RTL8111GSupporta Wake-On-LANSupporta il rilevamento cavo LANSupporta Energy Efficient Ethernet 802.3azSupporta PXE
I/O pannello posteriore	1 x porta mouse PS/21 x porta tastiera PS/21 x porta D-Sub1 x porta DVI-D1 x porta HDMI1 x porta uscita SPDIF ottico2 x porte USB 2.04 x porte USB 3.01 x porta LAN RJ-45 con LED (ACT/LINK LED e SPEED LED)Jack audio HD: Altoparlante posteriore/centrale/basso/ingresso linea/altoparlante anteriore/microfono
Archiviazione	6 x connettori SATA3 6,0 Gb/s, supporto RAID (RAID 0, RAID 1, RAID 5, RAID 10, tecnologia Intel Rapid Storage 12 e tecnologia Intel Smart Response), NCQ, AHCI e “Hot Plug”
Connettore	1 x header IR1 x header porta stampa1 x header porta COM1 x header LED di alimentazione2 x connettori ventola CPU (1 x 4 pin, 1 x 3 pin)2 x connettori ventola chassis (1 x 4 pin, 1 x 3 pin)1 x connettore ventola alimentazione (3 pin)1 x connettore alimentazione ATX a 24 pin1 x connettore alimentazione da 12 V a 8 pin1 x connettore audio pannello anteriore1 x connettore uscita SPDIF2 x header USB 2.0 (supporto 4 porte USB 2.0)1 x header USB 3.0 (supporta 2 porte USB 3.0)
Caratteristiche del BIOS	BIOS legale 64 Mb AMI UEFI con supporto GUI multilingueEventi di wake up conformi ad ACPI 1.1Supporto SMBIOS 2.3.1Multiregolazione tensione CPU, DRAM, PCH 1,05 V
CD disupporto	Driver, Utilità, software antivirus (versione di prova), versione di prova di CyberLink MediaEspresso 6.5, browser e barra degli strumenti Google Chrome, Start8
HardwareMonitor	Sensore temperatura CPU/chassisTachimetro CPU/chassis/ventola alimentazioneVentola silenziosa CPU/chassis (consente l'autoregolazione della velocità della ventola dello chassis mediante la temperatura della CPU)Controllo multivelocità della ventola di CPU/chassisMonitoraggio tensione: +12 V, +5 V, +3,3 V, CPU Vcore
SO	Microsoft® Windows® 8/8 a 64-bit/7/conforme a 7 a 64-bit
Certificazioni	FCC, CE, WHQLErP/EuP Ready (è necessaria alimentazione ErP/EuP ready)

* Per informazioni dettagliate sul prodotto, visitare il nostro sito Web: http://www.asrock.com

Prestare attenzione al potenziale rischio previsto nella pratica di overclocking, inclusa la regolazione delle impostazioni nel BIOS, l'applicazione di tecnologia di Untied Overclocking o l'utilizzo di strumenti di overclocking di terze parti. L'overclocking può influenzare la stabilità del sistema o perfino provocare danni ai componenti e ai dispositivi del sistema. Occorre eseguirlo a proprio rischio e spese. Non ci riterremo responsabili per possibili danni provocati da overclocking.

A causa della limitazione, l'effettiva dimensione della memoria può essere inferiore a 4 GB per riservare l'uso del sistema ai sistemi operativi di Windows ^® a 32 bit. I sistemi operativi Windows ^® a 64 bit non possiedono tali limitazioni. È possibile utilizzare la RAM XFast di ASRock per utilizzare la memoria che Windows ^® non può utilizzare.

1.3 Impostazione jumper

L'illustrazione mostra in che modo vengono impostati i jumper. Quando il cappuccio del jumper è posizionato sui pin, il jumper è "cortocircuitato". Se sui pin non è posizionato alcun cappuccio del jumper, il jumper è "aperto". L'illustrazione mostra un jumper a 3 pin i cui pin1 e pin2 sono "cortocircuitati" quando un cappuccio del jumper è posizionato su questi 2 pin.

Jumper per azzerare la CMOS

(CLRCMOS1)

(vedere pag. 1, n. 26)

Azzerare la CMOSpredefinito

CLRCMOS1 consente di azzerare i dati presenti nella CMOS. Per azzerare e reimpostare i parametri del sistema alla configurazione predefinita, spegnere il computer e scollegare il cavo di alimentazione dalla rete. Dopo aver atteso 15 secondi, utilizzare un cappuccio del jumper per cortocircuitare il pin2 e il pin3 su CLRCMOS1 per 5 secondi. Tuttavia, non azzerare la CMOS subito dopo aver aggiornato il BIOS. Se è necessario azzerare la CMOS dopo l'aggiornamento del BIOS, è necessario riavviare prima il sistema e in seguito spegnerlo prima di eseguire l'operazione di azzeramento della CMOS. La password, la data, l'ora e il profilo predefinito dell'utente saranno azzerati solo se viene rimossa la batteria della CMOS.

1.4 Header e connettori sulla scheda

Gli header e i connettori sulla scheda NON sono jumper. NON posizionare cappucci del jumper su questi header e connettori. Il posizionamento di cappucci del jumper su header e connettori provocherà danni permanenti alla scheda madre.

Header sul pannello del sistema

(PANEL1 a 9 pin)

(vedere pag. 1, n. 17)

Collegare l'interruttore dell'alimentazione, l'interruttore di reset e l'indicatore dello stato del sistema sullo chassis su questo header secondo la seguente assegnazione dei pin. Annotare i pin positivi e negativi prima di collegare i cavi.

PWRBTN (interruttore alimentazione):

collegare all'interruttore dell'alimentazione sul pannello anteriore dello chassis. È possibile configurare il modo in cui spegnere il sistema utilizzando l'interruttore dell'alimentazione.

RESET (interruttore di reset):

collegare all'interruttore di reset sul pannello anteriore dello chassis. Premere l'interruttore di reset per riavviare il computer se il computer si blocca e non riesce ad eseguire un normale riavvio.

PLED (LED alimentazione del sistema):

collegare all'indicatore di stato dell'alimentazione sul pannello anteriore dello chassis. Il LED è acceso quando il sistema è in funzione. Il LED continua a lampeggiare quando il sistema si trova nello stato di sospensione S1/S3. Il LED è spento quando il sistema si trova nello stato di sospensione S4 o quando è spento (S5).

HDLED (LED di attività disco rigido):

collegare al LED di attività disco rigido sul pannello anteriore dello chassis. Il LED è acceso quando il disco rigido sta leggendo o scrivendo dati.

Il design del pannello anteriore può cambiare a seconda dello chassis. Un modulo di pannello anteriore è composto principalmente da interruttore di alimentazione, interruttore di reset, LED di alimentazione, LED di attività disco rigido, altoparlante, ecc. Quando si collega il modulo del pannello anteriore dello chassis a questo header, accertarsi che le assegnazioni del filo e le assegnazioni del pin corrispondano correttamente.

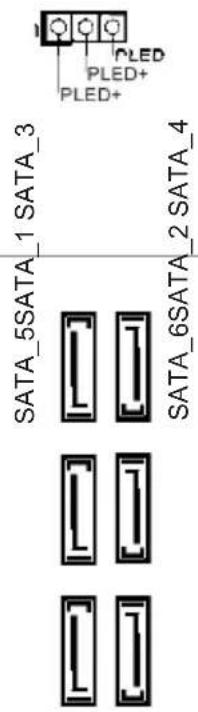

Header LED di alimentazione (PLED1 a 3 pin) (vedere pag. 1, n. 16)

Connettori Serial ATA3 (SATA_1: vedere pag. 1, n. 15) (SATA_2: vedere pag. 1, n. 14) (SATA_3: vedere pag.1, n. 10) (SATA_4: vedere pag.1, n. 13) (SATA_5: vedere pag.1, n. 11) (SATA_6: vedere pag.1, n. 12)

Header USB 2.0 (USB4_5 a 9 pin) (vedere pag. 1, n. 21) (USB6_7 a 9 pin) (vedere pag. 1, n. 20)

Header USB 3.0 (USB3_2_3 a 19 pin) (vedere pag. 1, n. 8)

Collegare il LED di alimentazione chassis a questo header per indicare lo stato di alimentazione del sistema.

Questi sei connettori SATA3 supportano cavi dati SATA per dispositivi di archiviazione interna, con una velocità di trasferimento dati fino a 6,0 Gb/s.

Oltre alle due porte USB 2.0 sul pannello I/O, su questa scheda madre vi sono due header. Ciascun header USB 2.0 può supportare due porte.

Oltre alle quattro porte USB 3.0 sul pannello I/O, su questa scheda madre vi è un header. Ciascun header USB 3.0 può supportare due porte.

Header audio pannello anteriore (AUDIO1_HD a 9 pin) (vedere pag. 1, n. 24)

Questo header serve a collegare i dispositivi audio al pannello audio anteriore.

1. L'audio ad alta definizione supporta le funzioni Jack sensing, ma il filo del pannello sullo chassis deve supportare HDA per funzionare correttamente. Seguire le istruzioni presenti nel nostro manuale e nel manuale dello chassis per installare il sistema.
2. Se si utilizza un pannello audio AC'97, installarlo sull'header audio del pannello anteriore seguendo le fasi di seguito:
   A. Collegare Mic_IN (MIC) a MIC2_L.
   B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
   C. Collegare Ground (GND) a Ground (GND).
   D. MIC_RET e OUT_RET servono soltanto per il pannello audio HD. Non è necessario collegarli per il pannello audio AC'97.
   E. Per attivare il microfono anteriore, andare alla scheda "MicAnt" nel pannello di controllo Realtek e regolare il "Volume di registrazione".

Header altoparlante chassis

(SPEAKER1 a 4 pin) (vedere pag. 1, n. 9)

Collegare l'altoparlante dello chassis a questo header.

Connettore uscita SPDIF (SPDIF_OUT1 a 2 pin) (vedere pag. 1, n. 27)

Collegare il connettore SPDIF_OUT di una scheda VGA HDMI a questo header con un cavo.

Connettori ventola dello chassis e di alimentazione (CHA_FAN1 a 4 pin) (vedere pag. 1, n. 18)

(CHA_FAN2 a 3 pin) (vedere pag. 1, n. 19)

Collegare i cavi della ventola ai connettori della ventola e far corrispondere il filo nero al pin di terra.

(PWR_FAN1 a 3 pin) (vedere pag. 1, n. 1)

Connettori della ventola della CPU (CPU_FAN1 a 4 pin) (vedere pag. 1, n. 3)

(CPU_FAN2 a 3 pin) (vedere pag. 1, n. 4)

Connettore di alimentazione ATX (ATXPWR1 a 24 pin) (vedere pag. 1, n. 7)

Connettore di alimentazione ATX da 12 V (ATX12V1 a 8 pin) (vedere pag. 1, n. 2)

Header modulo infrarossi (IR1 a 5 pin) (vedere pag. 1, n. 25)

Header porta seriale (COM1 a 9 pin) (vedere pag. 1, n. 23)

Questa scheda madre è dotata di un connettore per la ventola della CPU (Ventola silenziosa) a 4 pin. Se si decide di collegare una ventola della CPU a 3 pin, collegarla al pin 1-3.

Questa scheda madre è dotata di un connettore di alimentazione ATX a 24 pin. Per utilizzare un'alimentazione ATX a 20 pin, collegarla lungo il pin1 e il pin 13.

Questa scheda madre è dotata di un connettore di alimentazione ATX da 12 V a 8 pin. Per utilizzare un'alimentazione ATX a 4 pin, collegarla lungo il pin1 e il pin 5.

Questo header supporta un modulo infrarossi di trasmissione e ricezione wireless opzionale.

Questo header COM1 supporta un modulo di porta seriale.

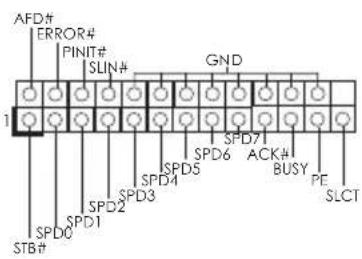

Header porta di stampa (LPT1 a 25 pin) (vedere pag. 1, n. 22)

Si tratta di un'interfaccia per il cavo della porta di stampa che consente una comoda connessione ai dispositivi della stampante.
