TTR 250 HP - Nemlendirici TROTEC - Ücretsiz kullanım kılavuzu

Ürün Tipi	Adsorpsiyonlu Hava Nem Alma Cihazı
Marka	Trotec
Model	TTR 250 HP
Elektrik Beslemesi	230 V, 50 Hz
Çalışma Prensibi	Silikajel rotor üzerinde adsorpsiyon, elektrikli ısıtma ile rejenerasyon
İşlem Hava Akışı	Yaklaşık rejenerasyon hava akışının 2 ila 3 katı
Kuru Hava Sıcaklığı	25 - 40 °C (normal çalışmada)
Nemli Hava Sıcaklığı	30 - 50 °C (normal çalışmada)
Gövde Malzemesi	Paslanmaz Çelik
Rotor Tipi	Patentli silikajel rotor (düz ve dalgalı dokusuz katmanlar)
Filtre	Standart filtre dokusuz yatak
Rejenerasyon Isıtıcısı	Pozitif Sıcaklık Katsayılı Termistör (PTC)
Rotor Motoru	Dişli kayış tahrikli elektrik motoru
Fan	Elektrik motoruyla doğrudan tahrik edilen fan
Önerilen Bakım	Filtrelerin 6 ayda bir kontrolü ve değiştirilmesi; gerekirse rotor ve bileşenlerin temizliği
Rotor Temizliği	Hafif asidik deterjan veya toluen ile su yıkama, durulama ve düşük basınçlı basınçlı hava ile kurutma

Sık sorulan sorular - TTR 250 HP TROTEC

TTR 250 HP'nin çalışma prensibi nedir?

TTR 250 HP, adsorpsiyonlu bir hava nem alma cihazıdır. Havadaki nemi adsorbe etmek için yavaşça dönen bir silikajel rotor kullanır (işlem hava akımı). Bir PTC termistör tarafından ısıtılan rejenerasyon hava akımı, adsorbe edilen suyu dışarı atar (desorpsiyon).

Nem alma cihazı nasıl çalıştırılır?

Kısma vanalarının açık olduğundan, filtrelerin doğru takıldığından ve güvenlik cihazının uygun olduğundan emin olun. AÇIK/KAPALI anahtarını AÇIK konuma getirin. Gösterge lambası cihazın çalıştığını belirtir.

Filtreler ne sıklıkta değiştirilmelidir?

Filtreler düzenli olarak kontrol edilmelidir. Normal koşullarda yaklaşık 6 ayda bir değiştirin. Tıkanmış filtreler verimi düşürür.

Cihaz yeterince nem almıyorsa ne yapılmalı?

Önce gelen nemi kontrol edin ve belirtilen kapasitelerle karşılaştırın. Hava akışlarını, filtreleri ve vanaları kontrol edin. Rotorun döndüğünden ve rejenerasyon ısıtıcısının çalıştığından emin olun. Gerekirse rotoru temizleyin.

Rotor nasıl temizlenir?

Cihazı rejenerasyonsuz 15 dakika çalıştırın, gücü kesin, rotoru dikkatlice sökün, hafif asidik deterjan veya toluen ile su banyosunda 30 dakika bekletin, düşük basınçlı temiz suyla durulayın, süzülmeye bırakın, düşük basınçlı basınçlı hava üfleyin ve sızdırmazlıkları kontrol ederek tekrar takın.

Cihaz patlayıcı ortamda kullanılabilir mi?

Hayır, üreticiye danışılmadıkça. Elektrikli ısıtma bu tür ortamlarda patlama riski oluşturabilir.

Çıkış havasının sıcaklığı nedir?

Normal çalışmada, kuru hava sıcaktır (25-40 °C) ve nemli hava sıcaktan çok sıcağa kadar (30-50 °C).

Elektrik kesintisi veya ısıtma arızası durumunda ne yapılmalı?

Rotor, arıza durumunda bile aşırı doygunluğa dayanacak şekilde tasarlanmıştır. Herhangi bir bozulma olmaz. Sadece gücü geri verin ve cihazı yeniden başlatın.

Hava hacimleri nasıl ayarlanır?

Bina tarafına monte edilmiş kısma vanalarını kullanın. İşlem ve nemli hava hacimleri dengelenmelidir. Nemli hava hacmi çok büyükse rotor aşırı ısınır. Nemli hava çıkış sıcaklığı 50 °C'nin altında olacak şekilde ayarlayın.

Yedek parçalar nerede bulunur?

Yalnızca Trotec orijinal parçalarını kullanın. Rotor, filtreler, dişli kayış ve diğer bileşenler için yetkili bir Trotec servis merkeziyle iletişime geçin.

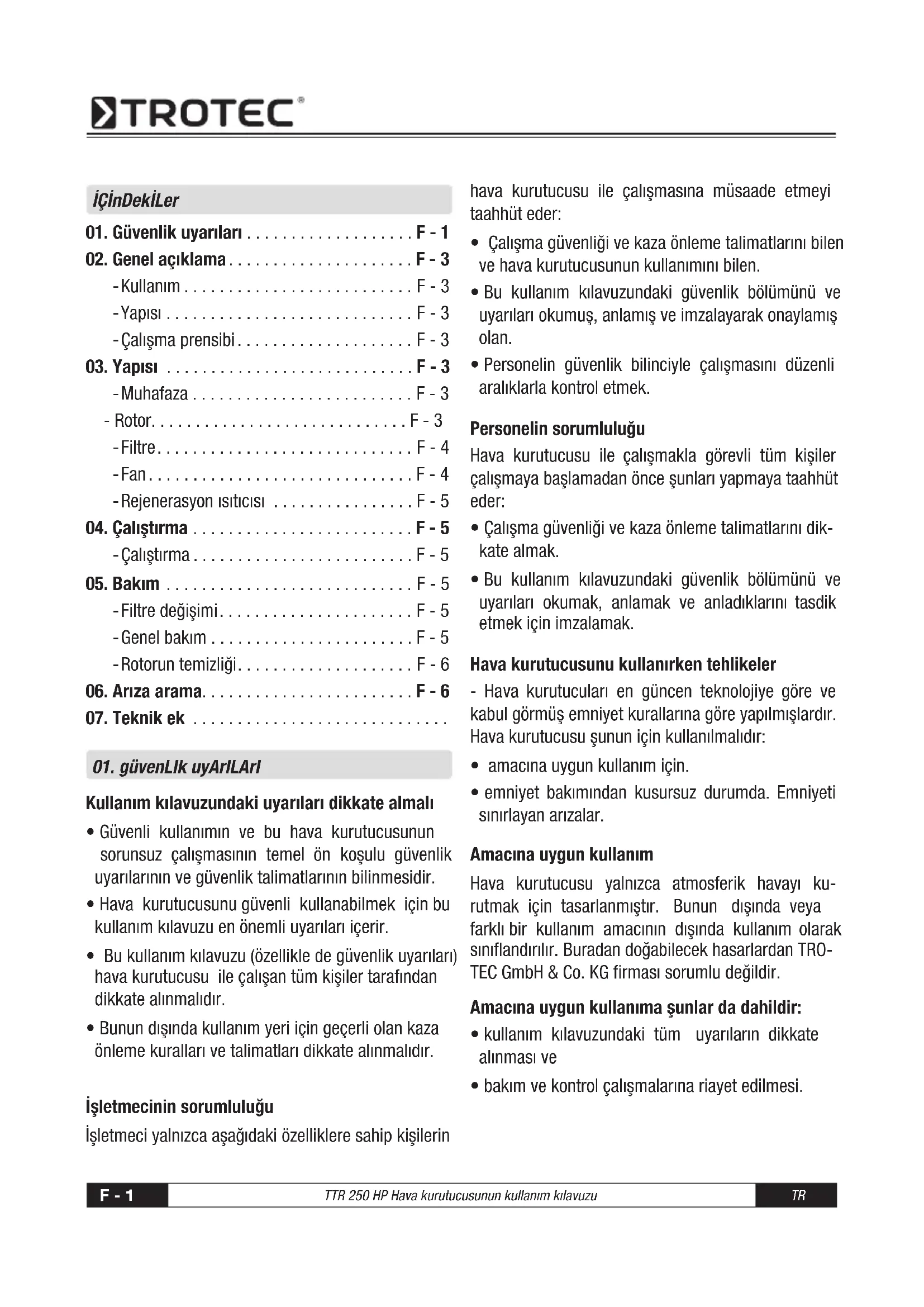

KULLANIM KILAVUZU TTR 250 HP TROTEC

1. Güvenlik uyarilari F-1
2. Genel aciklama.. F-3

-Kullanim . F-3
-Yapisi F-3
- Calisma prensibi . F - 3

03.Yapisi F-3

-Muhafaza F-3

• Rotor. F - 3

-Filtre. F-4
-Fan. F-4
- Rejenerasyon isiticii F - 5

04.Calistirma F-5

• Calistirma. F - 5

05.Bakim F-5

-Filtre deigisi. F-5
-Genelbakim F-5
- Rotorun temizligi. F - 6

1. Ariza arama. F-6
2. Teknik ek

01. givenLik uyArllARl

Kullanim kilavuzundaki uyarilari dikkate almali

• Güvenli kullanın ve bu hava kurutucusunun sorunsuz calımasın temel on kosulu güvenlik uyarilarin ve güvenlik talimat alanin bilinmesidir.
• Hava kurutucusunu güvenli kullanabilmek icin bu kullanim kilavuzu en onemli uyarilari icerir.
• Bu kullanim kilavuzu (özellikle de güvenlik uyariler) hava kurutucusu ile calisan:tüm kılışler tarafindan dikkate alınmaldir.
• Bunun disinda kullanim yeri icin geleerli olan kaza onleme kurllari ve talimatlari dikkate alinaldir.

Isletmecin sorumlulu

Isletmeci yalnizca asagidaki ozelliklere sahip kisilerin

hava kurutucusu ile calismasina musaade etmeyi taahhut eder:

• Calisma güvenligi ve kaza onleme talimatlarin bilen ve hava kurutucusunun kullanimini bilen.
• Bu kullanim kilavuzundaki güvenlik böllumunu ve uyarilari okumuş, anlamı ve imzalayarak onaylamı总体规划.
• Personelin guvenlik bilinciyle calismasini duzenli araliklarla kontrol etmek.

Personelin sorumluluğu

Hava kurutucusu ile calismakla gorevli tum kisiler calismayasciousadan once sunlari yapmaya taahhut eder:

• Calisma guvenligi ve kaza onleme talimatlarni dikkate almak.
• Bu kullanim kilavuzundaki güvenlik böllumunu ve uyariler okumak, anlamak ve anladiklarini tasdik etmek icin imzalamak.

Hava kurutucusunu kullanirken tehlikerer

• Hava kurutuculari enGPCEN teknolojiye goreve kabul gormus emniyet kurallarna gore yapilmislardir. Hava kurutucusu sunun icin kullanilmalidir:
• amacina uygun kullanim icin.
• emniyet bakimindan kusursuz durumda. Emniyeti sinirlayan arizalar.

Amacina uygun kullanim

Hava kurutucusu yalinizca atmosferik havayi kurutmak icin tasarlanmistir. Bunun disinda veya farkli bir kullanim amacinin disinda kullanim olarak sinflandirilr. BuradanDOGabilecek hasarlardan TRO-TEC GmbH & Co.KG firmasi sorumlu degildir.

Amacina uygun kullanima sunlar da dahildir:

• kullanim kilavuzundaki:tum uyarilarin dikkate alinmasi ve
• bakim ve kontrl calismalarina riayet edilmesi.

Garanti ve sorumluluk

Genel itibariyle „Genel Satis ve Teslimat Kosullarimiz“ geçerlidir. Bunlar isletmeciye enGPC sozlems bitiminde verilecekir. Yaralanmalar ve maddi hasarlar asagidaki nedenlerden biri veya birkacindan kaynaklaniyorsa, garanti hakki gezegersizdir:

• hava kurutucusunun amacinin disinda kullanilmasi.
• hava kurutucunun uygunsuz montaji, calistirilmasi, kullanimi ve bakimi.
• bozuk güvenlik Düzenekleri veya dizgün takilmamış ya dadoğan calismayan güvenlik ve koruma Düzenekleri.
• kullanim kilavuzunda hava kurutucusunun nakliyesi, depolaması, montaji, calistirması ve bakimiyla ilgili uyarilarin dikkate alinmaması.
• kendi basiniza yaptiginiz yapisal degisiklikler.
• kendi basiniza teknik özellikleri degistirmek.
• asinan parçalarin dizgün denetlenmemesi.
• uygunsuz uygulanmisi onarimlar.
• yabanci madde etkimesi ve asiri siddet sonucu ciddi durumlar.

Organizasyon onlemleri

• Gerekli kisesel koruma ekipmanlar,isletmeci tarafindan saglanmaldir.
• Mevcut tum güvenlik dizenekleri)düzenli olarak kon-trol edilmelidir.

Koruma duzenkleri

• Hava kurutucusunu her calistirmadan once tum koruma duzenekleri dizgün sekilde takilmis ve calisir olmalidir.
• Koruma dizenekleri su durumlarda*cikanlabilir: a.) makine duruktan sonra ve b.) tekrar calismaya karsi emniyete alma.
• Kismi bileşenlerin yollanmasinda koruyucu duzenek-ler isletmeci tarafindan takilmalidir.

Bilgi olarak güvenlik onlemleri

• Kullanim kilavuzu surekli hava kurutucusunun oldugu yerde saklanmalidir.
• Kullanim kulavuzuna ek olarak genel geleerligi olan kaza onleme ve cevre koruma kurllari da hazir bulunmali ve dikkate alinmalidir.
• Hava kurutucusunda bulunan tum guvenlik ve tehlike uyarilari okunabilir halde tutulmalidir.

Personelin egitimi

• Hava kurutucusu üzerinde yalinizca erfolimli personel calisabilitir.
• Personelin montaj, calistirma, kullanim, bakim ve onarimla ilgili yetkileri kesin olarak belirlenmelidir.
• Kumanda kismini yalinizca egitim personel kullanabilir.

Elektrik energisinden kaynakli tehliker

• Elektrik beslemesi üzerindeki calismalar yalinizca bir elektrikci tarafindan yapilabilitir.
• Hava kurutucusunun elektrik ekipmanini duzenli olarak kontrol edin. Gevsek baglantilari ve hasarli kabolari hemen dizeltin.
• Salter bolmesi her zaman kapali tutulmalidir. Sadece yetkili personelin girisine musaade edilmistir.
• Voltaj geçiren parçalar üzerinde calisma yapmak gerekiyorsa, gerektiginde elektrik beslemesini kesebilecek ikinci bir kisi çagrilmalidir.

Bakim ve onarim, aniza giderme

• Ongörülen ayarlama, bakim ve kontrol calismalarini uygulayin.
• Bakim ve onarim calismalarina baslamadan once kullanici personele haber verin.

• Hava kurutucusundan once ve sonra bulunan tum ekipmanlari ve calisma ortamlarini (orn. buhar gibi) emniyete alin.

• Tüm bakim, kontrol ve onarim calismalarinda hava kurutucsunu elektriksiz hare getirin ve ana salteri beklenmeyen açilmaya karsi emniyete alin.

• Tekrar acilmaya karst bir uyari plastasi koyun.
• Czülen civata baglantilarinin sikligini kontrol edin.
• Bakim calismalarini tamamladiktan sonra guvenlik duzeneklerinin calisip calismadigi ini kontrl edin.

Hava kurutucusu üzerinde yapısaldehyigisklikler

• Üreticinin izni olmadan hava kurutucusunda degisiklikler, ek montajlar veya donusumlere yapmayin. Ayni husus taşiyici parçalara kaynak yapmak icin de gelerlidir.
• Tüm degişiklikler TROTEC GmbH & Co. KG firmasinin yazili onayın tabidir.
• Iyi durumda olmayan makine parçalarini hemen degistirin.
• Sadece original yedek parçalar ve asınan parçalar kullanin.
• Yabanci parçalarin performansl ve güvenli calismayı-SAglayacaşi garantı edilemez.

Hava kurutucusunun temizligi ve imhası

• Kullanilan maddeleri ve malzemeleri dizgün imha edin, özellikle de

a.) yaglama sistemlerinde ve duzeneklerde calisirken.
b.) solvent maddelerle temizlerken.

Telif hakki

Bu kullanim kilavuzunun telif hakki TROTEC GmbH & Co KG firmasindadir. Bu kullanim kilavuzu sadece isletme ve personeli icindir.

Icerdiigi talimatlar ve uyanlar TROTEC GmbH & Co. Ltd., firmasinin yazili izni olmadan ne tamamen ne de kismen, cogaltilamaz.

-yayinlanamazveya
- baskalarina bildirilemez.
Aksi davranislar gezai sonuclara neden olabilir.

02. geneL AÇİKLAMA

Kullanim

Adsorbsiyon prensibine gore calisan hava kurutuculari yontem tekniiginde, klima tekniiginde kurutma gorevleri icin ve.

Yapi

Hava kurutucusunun tamami rotordan, fandan, motorda, rejenerasyon isiticisindan ve elektrik ekipmanindan olusur. Havadaki nem silikajel rotoru ile adsorbe edilir.

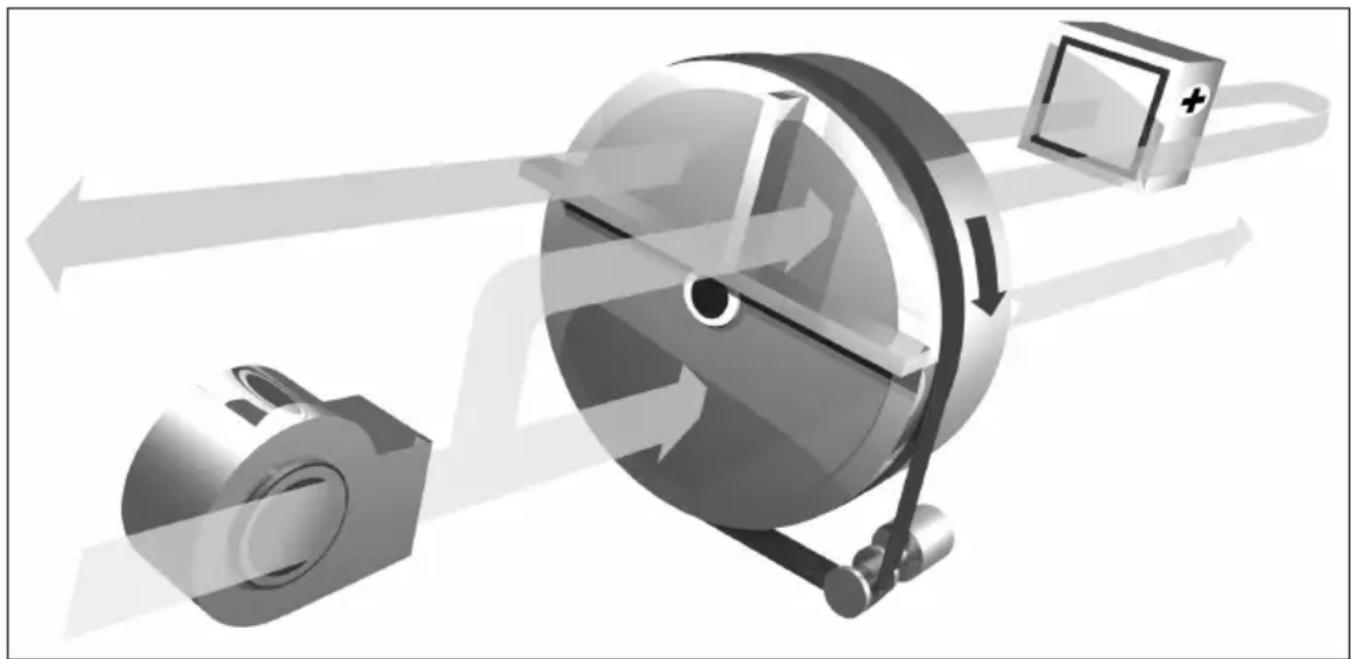

Calisma prensibi

Hava kurutucusu surekli olarak iki hava akimiyla calisir (2:1 ila 3:1) Buyuk hava akimi yavaşDSLen rotorda kurutulur (=adsorbsiyon), kucuk rejenerasyon hava akimi istilir ve bu sekilde silikajelde hapsolummus olan suyu tekrar disariçikarin (=desorbsiyon).

03. yApISI

Muhafaza

Hava kurutucusunun paslanmaz Çelikten yapilmış bir muhafazasi var, bunun icinde gerekli:tüm calisma geleçleri mevcuttur.

Rotor

Hava kurutucusu patentli silikajel rotoru ile donatilmistr.

Rotor katmanlarca duz ve dalgali keçeden olusmustur; bunun icinde kimyasal olarak silikajel ve metal silikat baglanmistr. Bu sayede buyuk yüzeye sahip ve silikajelin ic gozenek yapisina匐ran banlantisi olan isaysisiz aksiyl hava kanali olusur. Bu da su buharinin iyi gezmesini saglar ve silikajel rotoruna yüksek ad

Korbsiyon kapasitesi verir. Rotor malzemesinin czel nuretim prosesi silikajelin doymus havadan dolayi parcalanmamasini saglar.

Hava kurutucusu bu sayede soğutmayla calistirilabilir.

Isitmanin veya rejenerasyon hava akiminin olmamasi da zarar vermez. Silikajelin taşiyici malzemeyle sabit

baglantisi saysinde hava akimina adsorbsiyon maddesi taşınmaz. Rotor calismadiğinda da asiri doygunluk olmaz; bu nedenle Özel güvenlik onlemlerine gerek yokitur.

Rotorun mekanik mukavemeti yuksektir ve yanmaz. Bir kayis aktarimi elektrik motoru tarafindan hareket ettirilir.

Filtre

Filtre seri standart keceden olusur.

Fan

Fan bir elektrik motoru tarafindanogrudan hareket ettirilir. Teknik bilgiler ektedir.

Kurutucu isi geri kazaniml surekli calisan bir cihazdir ve cok duuk ermine noktalarina ulasibilir. Sicak olan rejenerasyon hava bolgesinin isi energisi doner rotor tarafindan durulama bolgesine aktarilr, rotor sogur ve aynianda iceri giren rejenerasyon havasini istir. Sonuhta daha az isinmis bir proses havasi ve daha duuk bir erime noktas elde edilir.

Rejenerasyon isitici si

Kullanilan PTC regenerasyon isticisinin avantajlar:

• Cekilen Güç hava akınma güredehyir.
• Asiri isinma olmaz, hava akimi olmadigiinda istici calismaz.

Bunu da PTC termistoru saglar (sicakliga bagli bir yari iletken direnc). Belirli bir sicaklik noktasindan itibaren (Curie noktası) direnc degeri sicakligin yükselmesiyle oldukca artar. Pozitif sicaklik carpmani PTC termistorune ismini vermistir. Pratik hayatta budirenc özelli termistor sicakligin genis bir aralikta neredeyse sabit kalmasini saglar. Oda sicakliginda, voltajda veya hava akimnda oynamalar termistor sicakligini cok az etkiler.

Maksimum kurutma güü gerekmediginde, rejenerasyon hava akimi kisilabilir. Isitma yuksek bir direnc-le tepki verir ve boylece yuzey sicutigi nkorur.

Yani: Küçük rejenerasyon hava akimi yüzük istma anlamina gelir - rejenerasyon havasinin sicago neredeyse sabit kalir.

04.CALISTIRMA

Calistirma

1. Kelebeklerin (mevcutsa) tamamen açık olduguṇu ve hava yolunun açık olduguṇu kontrol edin.
2. Filtreler dokru monte edilmis mi?
3. Sigorta teknik bilgilere gore匐re seilmis mi?
4. ON/OFF salterinin,ON konumuna getirilmesiyhe hava kurutucusu baslatilir. Salterdeki kontrol lambasi calistigini gosterir.
5. Cihaz üzerindeki kelebeklerle hava miktarlan ayarlanabilir.

Proses ve nemli hava miktarlan her zaman belli bir orana sahip olmalidir. Nemli hava miktari fazlaysa rotor fazla isinir ve kurutma verimli olmaz.

Kuru hava miktari kisilmissa, cikistaki nemli hava miktari da kisilmalidir. Referans degeri olarak nemli hava cikisinda 50^ nin alto下行iclik gecerlidir.

Nemli hava miktari ne kadar azsa, nemli hava sicakligi o kadar dusuktur.

Kuratma kapasitesi gerekmediiginde, nemi hava miktari kisilabilir.

Filtreler kirlenmiskeh hava miktari duser.

05. BAKIM

TROTEC hava kurutuculari uzun sure az bakimla calismalari icin tasarlanmislardir. Asagidaki hususlara uyulmaldir:

Hava kurutcusu dokulmeden once elektrik sebekesinden ayrilmaldir. Hava kurutcusu calisiyorduysa, yaklaqik 15 dakika soguma suresi dolduktan sonra sikmeye baslanmaldir.

A. Filtre deignimi

Filtreler duzenli araliklarla kontrol edilmeli ve gerekirse degistirilmelidir. Filtre degisimin araliklari ilgili kullanim durumuna gore degisir. Normal kosullar altinda filtreler yaklasik 6 ay kullanilabilir. Kirlenmis filtreler kurutucunun performansini etkiler.

Filtreler dokru takilmadan kurutucu asia calistirilmamaldir!

B. Genel bakim

Tüm bileşenlerin 6 ay arayla (duruma güre daha erken de olabilir) kontrol edilmesi ve asağidaki parçalarin basınlı havayla veya elektrik supürgesiyle temizlenmesi tavsiye edilir:

1. Disli motoru ve kayis
2. Fan
3. Salter bolmesi
4. Rej. IsiticiSi
5. Bakim araliklari, contalar

C. Rotorun temizligi

TROTEC kurutucularina takilmis olan rotorun diger rotorlara kiyasla sagladigi avantaj tozun ve kirin yikanabilmesidir.

Aşaqidaki anlatlan yikama ilemi normal bakim kapsaminda yapilmamaldir. Bu calismalarin bir TRO-TEC servisi tarafindan yapilması veya temizlikten once bir TROTEC servis merkeziyle irtibata gezilmesi tavsiye edilir.

1. Hava kurutucusunu yaklaksik 15 dakika boyuncarajenerasyon yapmadan calistirin.
2. Elektrik beslemesini kesin (fisi cikarin). Böylece cihazın istenmeden acilması onlenir. Aksi takdirde hayati yaralanmalar olması mumkundır.
3. Rotoru dikkatlice dokun ve yüzeylerin zarar görmemesine dikkat edin.
4. Rotoru yaklaşik 30 dakikalığına su icinde deterjan veya toluen icerisinde muamele edin.
5. Rotoru temiz suyla iyice durulayin.
6. Svinin rotordan akmasini saglayin ve basinchi hava tutun.
7. Rotoru dikkatlice kayisla birlikte takin.
8. Tum contalarinogrupsoturmasini saglayin.
9. Kurutucuyu prosesin disinda calistirin ve yaklasik 30 dakika sonra gucu olun.

06. ArIZA giDerMe

Kuratma fonksiyonu cihazin yalilmamis hava agzinda basit bir sicutlik kontrolüyle kontrol edilebilir.

...nemli hava agzi sicaktir veya cok sicaktir (30 - 50^)

Kuratma performansi tatmin edici degilse, asagidaki semaya gore hareket edilebilir.

A. Kuru hava ve nemli hava*cikisi sicut

A1. iceri giren nemi kontrol edin ve bilgi sayfasiya karsilastirn. Bazi kosullarda cihaz kapasitesi dusuk olabilir.
A2. Hava akimlarini, filtrleri ve kelebeklerin ayarini kontrol edin.
A3. Rotordaki contalari kontrl edin.

B. Her iki hava aží soguk

B1.Cihaz aik m?
B2. Bir aniza sonucu calismadi mi?
B3. Rej. isiticiisinin kontrolü.
B4. Fanin kontrlü.
B5. Kelebegin rej. kanalinda kapali olmadigi n kontrl edin.
B6. Hava filtresinin kontrolü.

C. Kuru hava Çişi soğuk, nemli hava Çişi;cok sıçak

C1. Rotorun donup donmedigini kontrl edin.
C2. Kelebegin proses kanalinda kapali olmadigiin kontrol edin.

Ithalatci:

TROTEC Endustri Ürünleri Ticaret Limited Şirketi Turgut Reis Mah.

Barbaros Cad. E4 Blok. No. 61 / Giyimkent
34235 Esenler/Istanbul

Tel: [phone]

E-posta: [e-mail]

Marka: Trotec

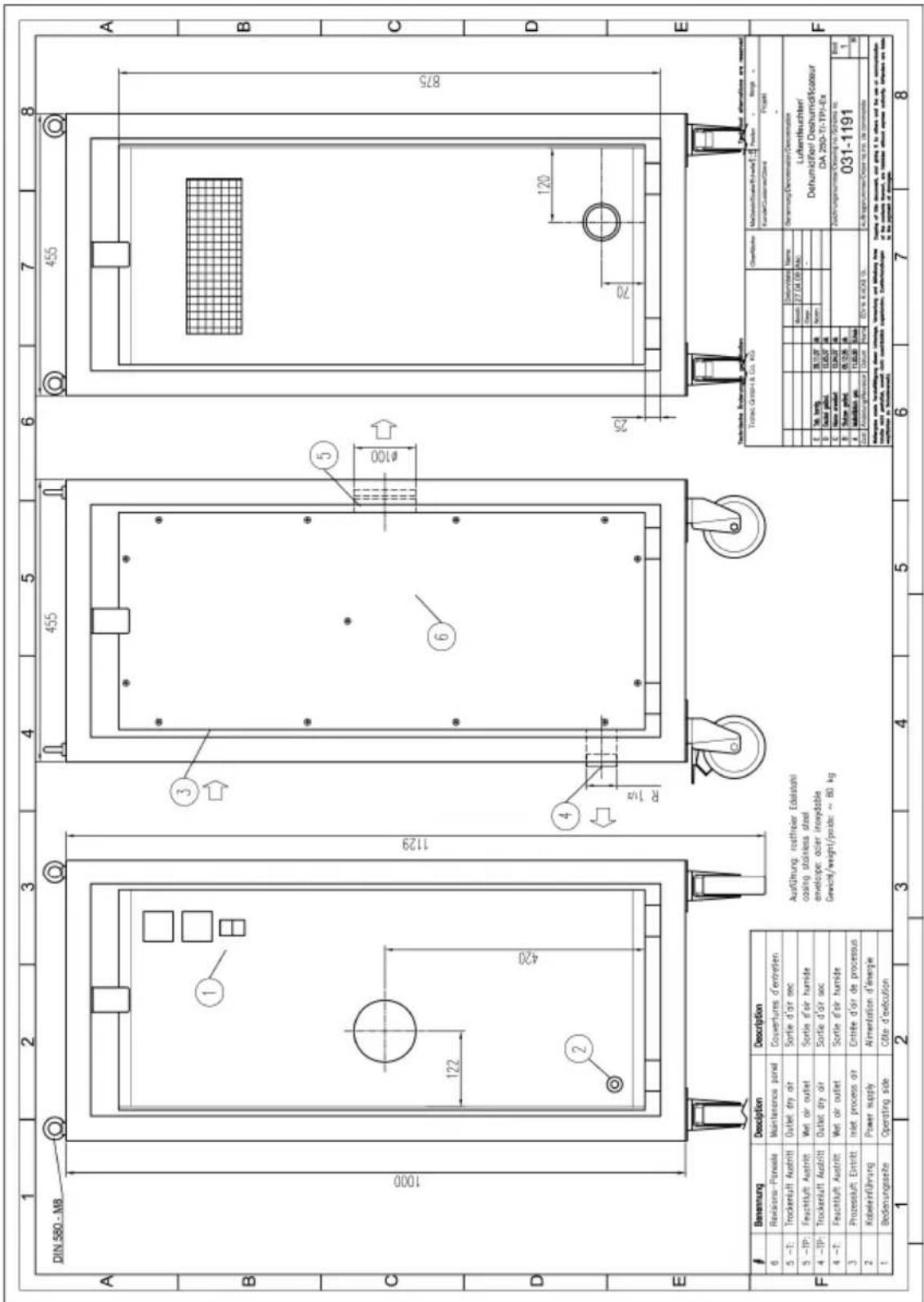

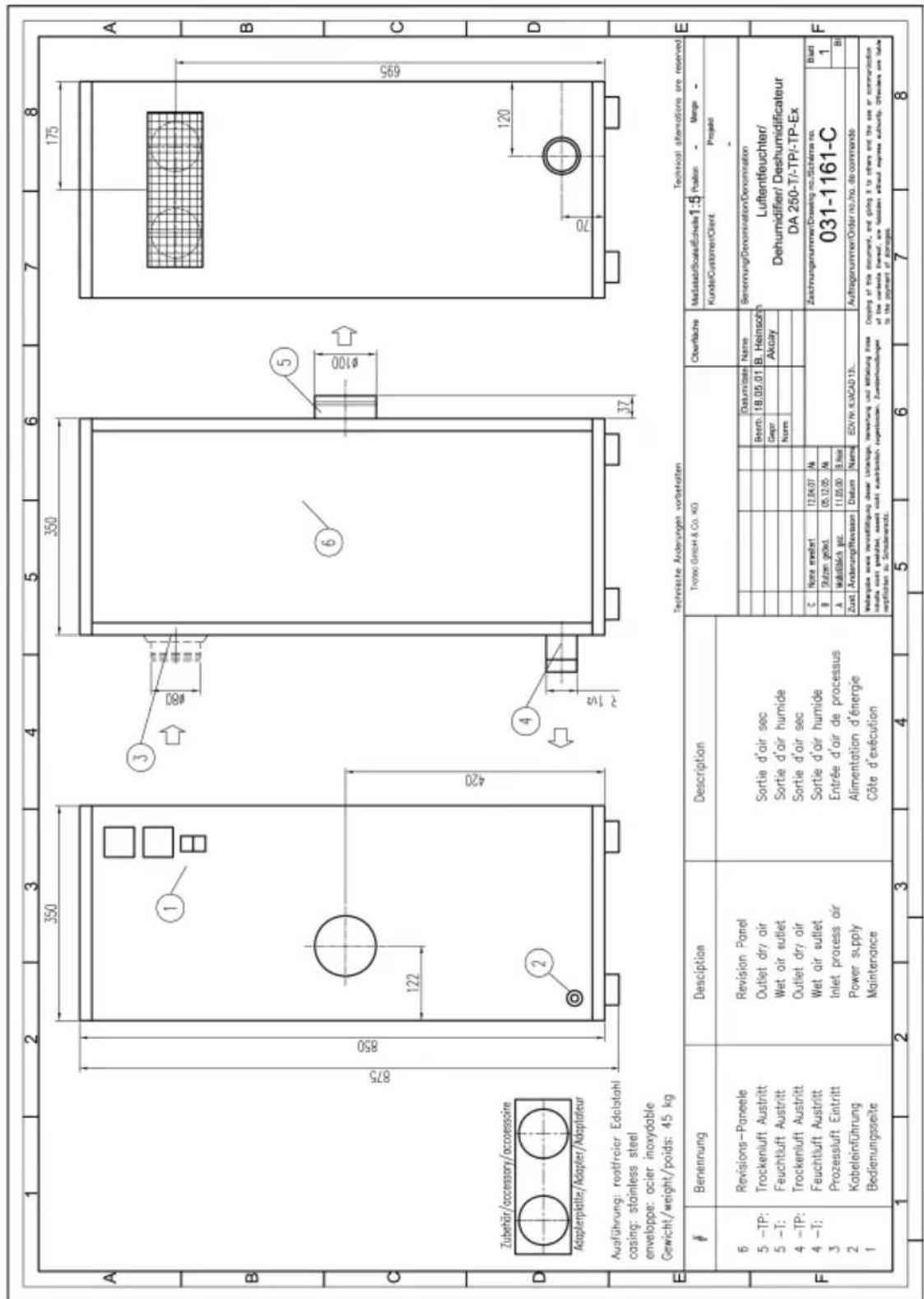

1. tecHnIscHer AnHAng / tecHnIcAL AppendDIX / AnneXe tecHnIQue / tecHnIscHe BljLAge / tekNlSk veDLegg / tekNlk ek

Entfeuchtung*dehumidification déshydration	1,0 kg/h
Trockenluft/Pressung*dryair/pressingair sec/pressurage	120 m3/h2500 Pa
Feuchtluft /Pressung*wet air/pressured'air humide/pression	50 m3/h100 Pa
Stromaufnahme (Einschalt/Max)*current (starting/max.)puissance (mettre/)	30 / 13,5 A
Einstellwert Amperemeter (Feuchtluft)setting value ammeter (wet-air)valeur de consigne ampèremètre (air humide)	5,0 A
Vorsicherung (empfohlen)pre-fuse (recommended)fusible en amont (recommmandée)	16,0 AT
elektrischer Anschluss*electrical connectionélectrique connexion	~ 3,1 / 2,7 / 2,1 kW230 V / 50-60 Hz
Ausführungtype type	Edelstahl rosfrei,stainless steelacier inoxydable
Gewichtweightpoids	48 kg

• Daten bei 20 °C / 60 % r.F.!
  * datas at 20^ / 60% r.H!.
• les données sur 20 °C / 60 % h.r.!

07. tecHnIscHer AnHAng / tecHnIcAL AppendDIX / AnneXe tecHnIQue / tecHnIscHe BljLAge / tekNlSk veDLegg / tekNlk ek

1. tecHnIscHer AnHAng / tecHnIcAL AppendDIX / AnneXe tecHnIQue / tecHnIscHe BljLAge / teknlSk veDLegg / teknlk ek

07. tecHnIscHer AnHAng / tecHnIcAL AppendDIX / AnneXe tecHnIQue / tecHnIscHe BljLAge / tekNlSk veDLegg / tekNlk ek
