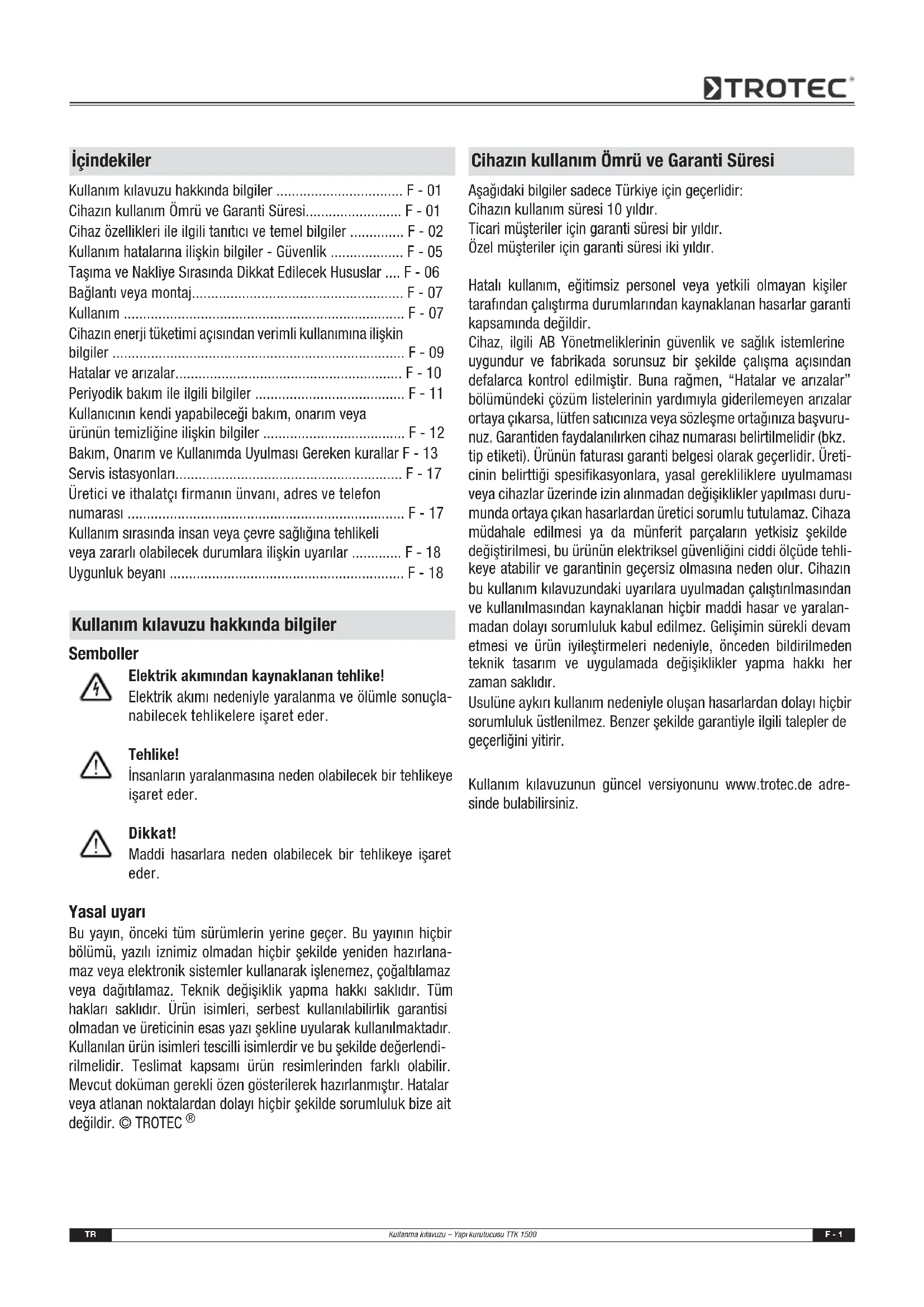

KULLANIM KILAVUZU TTK 1500 TROTEC
Kullanim kilavuzu hakkinda bilgiler F-01
Cihazin kullanim Omru ve Garanti Suresi. F-01
Cihaz ozellikleri ile ilgili tanici ve temel bilgiler .F-02
Kullanim hatalarina iliskin bilgiler - Güvenlik .F-05
Tasima ve Nakliye Sirasinda Dikkat Edilecek Hususlar .... F - 06
Baglanti veya montaj. F-07
Kullanim F-07
Cihazin enerji tuketimi açisündan verimli kullanimina iliskin bilgiler F-09
Hatalar ve arizalar. F-10
Periyodik bakim ile ilgili bilgiler F-11
Kullanicin kendi yapabilecegi bakim, onarim veya urunun temizligine iliskin bilgiler F-12
Bakim, Onarim ve Kullanimda Uyulmasi Gereken kurllar F - 13
Servis istasyonlari.. F-17
Uretici ve ithalatci firmanin unvani, adres ve Telefon numarasi F-17
Kullanim sirasinda insan veya cevre sagligina tehlikeli veya zararl olabilecek durumlara iliskin uyarilar .F-18
Uygunluk beyani F-18
Kullanim kilavuzu hakkinda bilgiler
Semboller
Elektrik akimindan kaynaklanan tehlike!
Elektrik akimi nedeniyle yaralanma ve olumle sonuclanabilecek tehlikelere isaret eder.
Tehlike!
Insanlarin yaralanmasina neden olabilecek bir tehlikeye isaret eder.
Dikkat!
Maddi hasarlara neden olabilecek bir tehlikeye isaret eder.
Yasal uyari
Bu yayin, onceki tum surumlerin yerine gecer. Bu yayin hiçbir bolümü, yaziliz iznimiz olmadan hiçbir sekilde yeniden hazirlanamaz veya elektronik sistemler kullanarak ilenemez, cogaltlamaz veya dagtlamaz. Teknik degisiklik yapma hakki sakdir. Tum hakları sakdir. Ürün isimleri, serbest kullanilabilirlik garantisi olmadan ve ureticinin esas yazi sekline uyularak kullanilmaktadir. Kullanın ürün isimleri tescilli isimlerdir ve bu sekilde degerlendirilmeldir. Teslimat kapsami ürün resimlerinden farkl olabilir. Mevcut dokumer gerekli özen gosterilerek hazirlanmistr. Hatalar veya atanan noktalardan dolayi hiçbir sekilde sorumluluk bize ait degildir. © TROTEC
Cihazin kullanim Omru ve Garanti Suresi
Asagidaki bilgiler sadece Türkiye icinGPCERlidir:
Cihazin kullanim suresi 10 yildir.
Ticari musteriler icin garanti suresi bir yildir.
Özel müsteriler icin garanti suresi iki yildir.
Hatali kullanim, egitimsiz personel veya yetkili olmayan,isiler tarafindan calistirma durumlarindan kaynaklanan hasarlar garantı kapsaminda degildir.
Cihaz, ilgili AB Yonetmeliklerinin guvenlik veaginek istemlerine uygundur ve fabrikada sorunsuz bir sekilde calisma acisindan defalarca kontrl edilmistir. Buna ragmen, "Hatalar ve arizalar" bolumundeki gezum listelerinin yardimiyla giderilemeyen arizalar ortaya cikarsa, lufen saticiniza veya sozleme ortaginiza basvurunuz. Garantiden faydalanlirken cihaz numarasi belirtilmelidir (bkz. tip etiketi). Urunun faturasi garanti belgesi olarakGPCERlidir. Ureticinin belirtigi spesifikasyonlar, yasal gereklilikere uyulmaması veya cihazlar uzerinde izin alinmadan degisiklikler yapilmasi durumnda ortaya cikan hasarlardan uretici sorumlu tutulamaz. Cihaza mudahale edilmesi ya da munferit parcalarin yetkisiz sekilde degistirilmesi, bu urunun elektriksel guvenligini ciddi olcude tehlikeye atabilir ve garantinin geçersiz olmasina neden olur. Cihazin bu kullanim klavuzundaki uyarilara uyulmadan calistirilmandasinde ve kullanilmasindan kaynaklanan hicbir maddi hasar ve yaralanmadan doli sorumluk kabul edilmez. Gelisimin surekli devam etmesi ve urun iyilestirmeleri nedeniyle, onceden bildirmeden teknik tasarim ve uygulamada degisiklikler yapma hakki her zaman sakldir.
Usulüne aykırı kullanım nedeniyle olşan hasarlardan dolayi hiçbir sorumluluk üstlenilmez. Benzer seksilde garantüle ilgili talepler deGPCERligini yitirir.
Kullanim kilavuzunun减免 versiyonunu www.trotec.de adresinde bulabilirsiniz.
Cihaz ozellikleri ile ilgili tanitici ve temel bilgiler
Cihaz açıklamasi
Cihaz, yogunlasmaprensibinin yardimiyla odalarda otomatik bir nem giderme islemi gerektelestirir. Bunun icin cihaz sureklicalismodunda kullanlabilir.
Fan, nemli oda havasini hava girisinden (5) hava filtresi (7), evaporator ve arkasinda yer alan kondansatior uzerinden emer. Oda havasi, soğuk evaporatorde sicutigi ciy noktasinin alta duşene kadar soğutulur. Havada bulunan su buhari, kondensat vya kiraği olarak evaporator kanatlarinüzerine coker. Nemi alinan, soğutulan hava kondansatörde isitilir ve hava cikişi (6) uzerinden disari üflenir. Bu sekilde hazirlanan kuru hava yeniden oda havasiyla karisir. Cihazin sağladigi surekli oda havasi sirkülasyonu nedeniyle kurulumalanindaki nim azalir. Yogusan su, hava sicutigi ve bagil neme bagl olarak surekli sekilde ya da sadece periyodik buzçoze m asamaları sirasinda kondensat teknesine damlar. Kondensat, basinca dayanikli bir boru baglantisi uzerinden, one monte edilmis bir kondensat pompasi (4) yardimiyla cihazdan disari sevk editir.
Opsiyonel olarak, kondanse olmug su arkaya baglanabilen bir kondensat pompasi yardimiyla bosaltilabilir.
Cihaz, kullanim icin bir kumanda paneli (2) ve tasima icin bir tutamakli kol (1) ve tasima tekerlekleryle (3) donatilmisir.
Cihaz, bagil nemi yaklaşik % 35'e varan bir oranda azaltmaya olanak saglar. Isletim sirasinda olusan isi isinimi, oda sicakligini 1-3°C artirabilir.

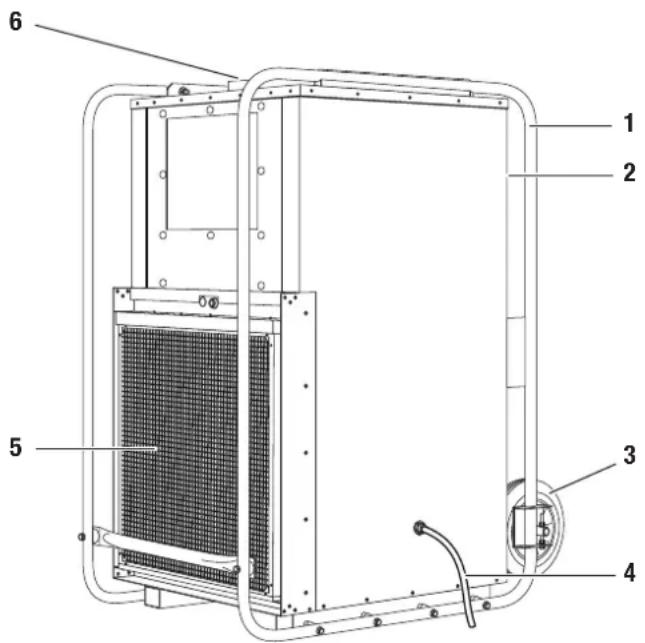

Cihazin görünümü ve kumanda elemanlari
| No. Kumanda elemani | |
| 1 Tutmaklki kol | |
| 2 Kumanda paneli | |
| 3 Tasıma tekerlekleri | |
| 4 Kondensat tahiye hortumu | |
| 5 H a v a g i r i Ş i | |
| 6 Hava çkışi | |
| 7 H a v a f i l t r e s i |
Teslimat kapsam (standart)
- Yapi kurutucu TTK 1500
- Hava filtresi
Kondensat tahiye hortumu
Kullanim kilavuzu
Opsiyonel aksesuarlar
Higrostat
Kondnesat pompasi
- Enerji gideri olçüm cihazi
Teknik bilgiler
| Parametre Değer | |
| Model TTK 1500 | |
| Nem alma kapasitesi, maks. 400 l / 24 saat | |
| Nem alma kapasitesi (20 °C / % 60®, nem) 100 l / 24 saat | |
| Uygun oldugu maks. oda��klikleri: Yapı kurutmasi veya su hasarlarinin giderilmesi Kuru tutma | 1700 m³ 3400 m³ |
| Çalisma sicutligi 0-40 °C | |
| Başil nem calisma araligi % 35-100 | |
| Hava kapasitesi, maks. 2200 m³/saat | |
| Elektrik böglantı 400 V / 50 Hz / 6,75 A | |
| Güç tüketimi, maks. 2,7 kW | |
| Güç tüketimi, ortalam 1,7 kW | |
| Yapı tarafindaki®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,® | |
| Kompresör Hareket pistonu | |
| Klima gazı | R407c |
| Klima gazı miktarı | 2,5 kg |
| Ağırkık | 141 kg |
| Ölcüler (YxDxG) | 660 x 660 x 1313 mm |
| Duvarlarla/nesnelerle aradaki minimum mesafe | A: Üst: 50 cm B: Arka: 50 cm C: Yan: 50 cm D: Ön: 50 cm |
| Ses basınç seviyesi LpA (3 m; DIN 45635-01-KL3 uyarınca) | 58 dB(A) |
Güç tüketimi
Cihazin guç tuketimi,GPCel oda sicakligina ve bagil neme baglirdir.
Yaklasik guc tuketimini belirlemek icin, calisma saatini (bkz. calisma saati sayaci (12)) saatteki kilovat cinsinden bir tuketim degeriyle carpiniz.
Güç tüketimi tam olarak belirlemek,—in, yapi kurutucu ve akim kaynagi)—arasinda opsiyonel olarak temin edilen bir enerji gideri ölcüm cihazi)—baglanabilir. Bu konuda TROTEC"—müssen servisiyle temas kurunuz.

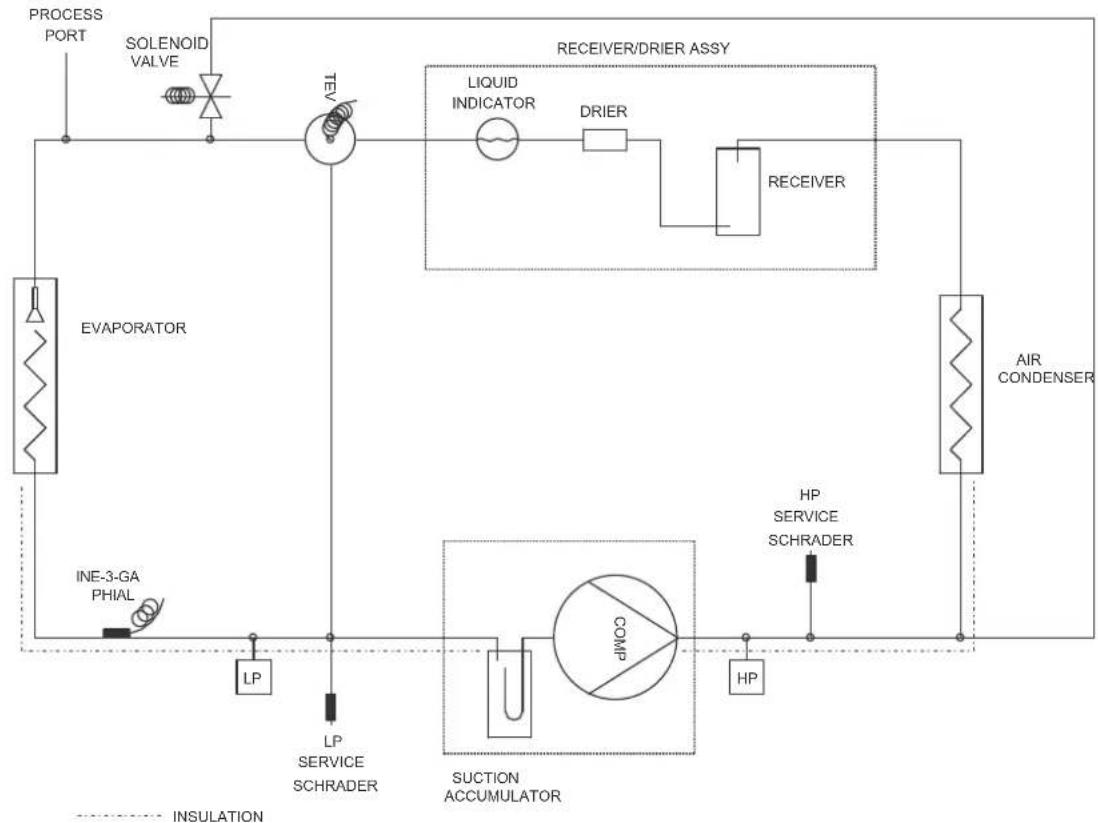

Soguk devir daim systeminin diyagrami

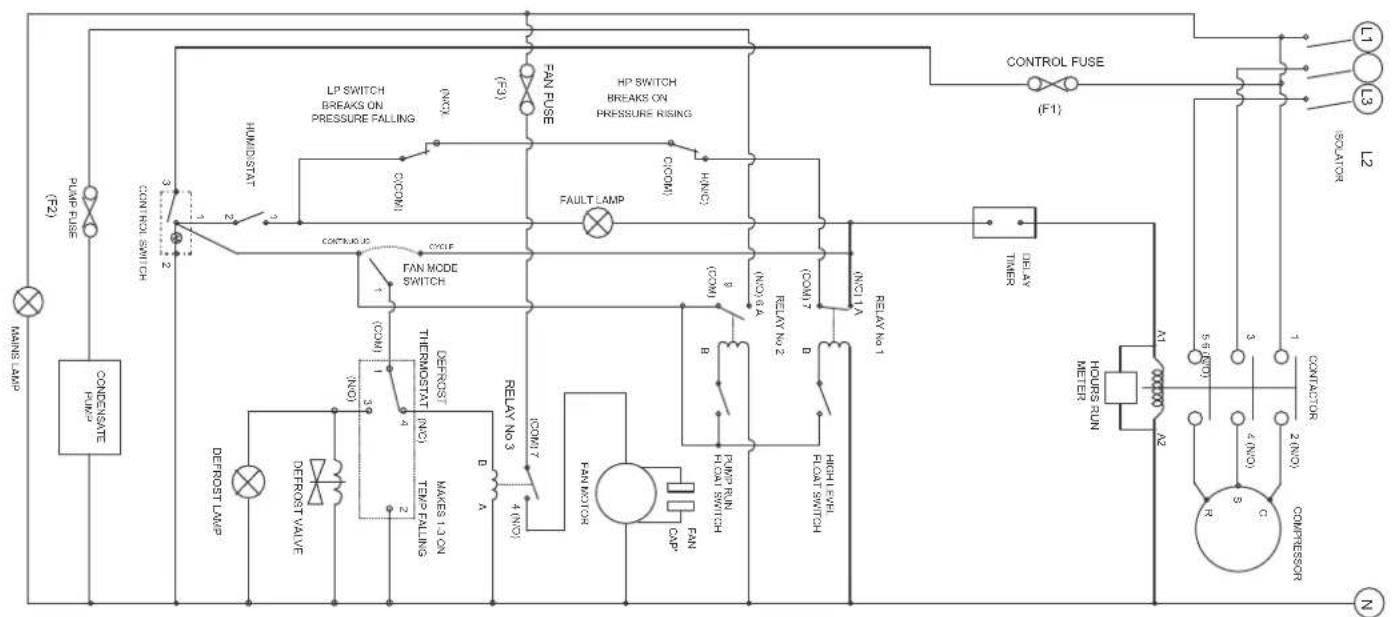

Devre plani
Kullanim hatalarina iliskin bilgiler - Güvenlik
Bu klavuzu, cihazi calistirmadan/kullanmadan once dikkatlice okuyun ve her zaman kurulum yerinin hemen yakininda veya cihazin uzerinde bulundurunuz!
Cihazi, patlama tehlikesi bulunan alanarda calistirmayiniz.
Cihazi yaq, kukurt, klor, asit veya tuz iceren ortamlarda calis-tirmayiniz.
Cihazi aseton, inceltilmemi asitler veya solventerin bulundugu mekanlarda calistirmayiniz.
Cihazi dik ve devrilmeyeck sekilde yerlestiriniz.
Cihazi calisma sirasinda dokrudan su puskürmesine maruz birakmayiniz.
- Hava girisi ve hava Çişisın açık Oldugundan emin olunuz.
- Emme tarafinda hiçbir zaman kir ve gezsek nesnelerin bulun-madigindan emin olunuz.
Cihazin icine asla herhangi bir nesne veya uzuvlarinizi sukma-yiniz.
- Calisma sirasinda cihazin üzerini ortmeyiniz ve cihazi tasimayiniz.
Cihazin uzerine oturmayiniz.
Cihazin disinda bulunan tum elektrik kabolarinin hasar gormeye karsi (orn. hayvanlar nedeniyle) korundugundan emin olunuz.
- Baglanti kablosu®, inc kullanilacak uzatma kabolarini; cihazin baglanti®, kablo uzunlugunu ve kullanim amacini®, goz onünde bulundurarak seçiniz. Elektrik®, yüku olusmasina izin vermeyiniz.
Cihazi sadece dik olarak ve kondensat pompasi ve kondensat teknesi boşaltilmis durumdayken taşıyıniz.
- Toplanan kondensati tasfiye ediniz. Bu suyu icmeyiniz. Aksi takdirde enfeksiyon tehlikesi ortaya ickar!
Usulüne uygun kullanim
TTK 1500 cihazini sadece oda havasinin kurutmak ve nemini almak icin mobil kurutucu olarak ve teknik bilgilere uyarak kulla-niniz.
Usulüne uygun kullanı dahil olanlar:
-
Asagidakilerin kurutulmasi ve neminin alinmasi:
-
Uretim sistemleri, yer altindaki odalar
-Depolar,arsivler,laboratuarlar
-Boru kopmasi veya su baskinarindan sonra olusan su hasar-larinda odalar ve alanlar -
Asagidakilerin surekli olarak kuru tutulmasi:
-Aletler, cihazlar, belgeler
Elektrik santrallerindeki elektrikli böglanti merkezleri, kazan systemleri, türbinler ve boru systemleri
Neme duyarli yukler, vb.
Usulüne aykırı kullanım
Cihazi sele maruz kalmigi bir zemin uzerine yerlestirmeyiniz. Cihazi aik havada kullanmayiniz. Cihazin uzerine kurutmak amacilya orn.islak elbiseler gibi nesneler koymayiniz.Cihaz uzerinde TROTEC tarafindan ongorulmeyen degistirme, eklemye da donusturme islemi yapmak yasaktir.
Personelin niteligi
- Nemli ortamlarda elektriklcihazlarla calisirken ortaya cikabilecek tehlikeriler bilmeli.
- Akim taşiyan parçalara direkt temasa karsi koruma önlemleri almali.
- Basta "Kullanim hatalarina iliskin bilgiler - Güvenlik" böümü olmak uzere kullanim kilavuzunu okumuş ve anlamş olmaldir.
Elektrik sistemi veya iklimlendirme teknolojisindeki bakim islemleri, sadece soğutma ve iklimlendirme teknolojisikonusunda uzman sirketler veya TROTEC® tarafindanGPCkelestirilmelidir.
Kalan tehl likeler
Elektrik akimindan kaynaklanan tehlike!
Elektrikl parçalar üzerindeki calismalar sadece yetkili bir uzman sirket tarafindan gerekleşirilmelidir!
Elektrik akimindan kaynaklanan tehlike!
Cihaz üzerindegerektelestrecektum calismalardan once elektrik fisini prisden qkartiniz!
Dikkat!
Cihazin hasar gormesini engellelemek icin cihazi hava filtresi takilmadan asla calistirmayiniz!
Tehlike!
Egitimsiz kisiler tarafindan amacina veya usulüne uygun olmayan sekilde kullanilmasi durumunda bu cihaz减免ti tehlikelere neden olabilir! Personen niteliklerine dikkat ediniz!
Tehlike!
Devrilen bir cihaz sizi yaralayabilir! Cihazi sadece hafifice yatiriniz ve dikkatli hareket ettiriniz. Gerekirse ikinci bir kisiden yadin aliniz. Uzun mesafeilerde cihazi bir forklift vya kalirma araciyla taqiyiniz. Kaldilmisbir cihazin aktinda durmayiniz.
Depolama
Kullanmayacaginiz zaman cihazi 山 sekilde depolayiniz:
Kuru,
- Ustu kapali bir yerde,
- Tozdan veDOGRADAN GUNESISIGINDAN korunan bir yerde dikbir pozisyonda,
- Gerekiyorsa, iceriye toz girmesine karşi plastik bir kılıfla koruyarak.
- Depolama sicutigi, "Teknik bilgiler" böllumunde calisma sicutigi icin verilen araliga uygundur.
Acil durumda yapilmasi gerekenler
- Acil bir durumda cihazin elektrik baglantisin i kesiniz.
- Arizali bir cihazi tekrar elektrik sebekesine baglamayiniz.
Taşima ve Nakliye Sırasında Dikkat Edilecek Hususlar
Cihaz, nakliye hasarlarina karsti korumak icin uretici tarafindan mumkun孕期 en iyiskilde ambalajlanmistr. Gvenli tasima hakkinda diger bilgiler, ambalajn uzerindeki cok kenarl isaretlerde bulunmaktadir.
Cihaz, rahatca tasinmasi icin tasima tekerlekleri ve bir tutamakl kollarla donatilmistr. Cihazi tasimak icin gerekirse ikinci bir kisi den yardim aliniz. Kaldirmak icin bir forklift vya kalirma arabasi kullaniniz.
Her taşima isleminden onc se uyarilara dikkat ediniz:
- Cihazi elektrik Düğmesinden kapatiniz (bkz. "Kumanda el-manlari" böllumü).
- Elektrik fisini prizden cikartiniz. Elektrik kablosunucekme halati olarak kullanmayiniz!
- Kondensat tahiye hortumunu ya da kondensat pompasini (opsiyonel) bosaltiniz. Damlayan kondensata dikkat ediniz.
- Tutamaki kollari iki eliniz aliniz ve cihazi dikkatlice yatiriniz.
- Cihazi tasima tekerlekkeri yardimiyla hareket ettiniriz.
Her tasa isleminden sonra su uyarilara dikkat ediniz:
- Cihazi, tasima isleminden sonra dik olarak yerlestiriniz.
- Cihazin zemin üzerinde diz durduğundan emin olunuz. Tasima tekerlekleri, cihaz kaymaya karı emniyete alınmş sekilde serbestçé)doner.
Baglanti veya montaj
Cihaz, calistirldiktan sonra tam otomatik sekilde calisir.
- Kapilari ve pencereleri açık tutmayınüz.
Kurulum
Cihazin kurulumu sirasinda, "Teknik bilgiler" bolümü uyarınca duvarlarla ve nesnelerlearasinda birakilacak minimum mesafe-lere dikkat ediniz.
Cihazi devrilmeyecek sekilde ve yetay olarak yerleşiriniz.
Cihazi monte ederken isi kaynaklarina yeterli mesafe birakiniz.
Cihazi mumkun oldugunca odanin ortasina yerleştiniz. Birdençok cihazi yerleştinirken, cihazlarinarasindaki odağiliminncok buyuk olmamasina dikkat ediniz.
Cihazin islak yerderde kurulumu sirasinda, cihazi, yonetmelikere uygun bir kacak akim koruma tertibati (RCD = Residual Current protective Device) ile yerinde emniyete aliniz.
Kablo uzatmalarinin tamamen acilmis ve gezulmudurnda oldugundan emin olunuz.
- Enerji beslemsinin gerilimi ve akim gucunun, cihazin tip etiketindeki bilgilerle ayni oldugundan emin olunuz.
- Bir jenerator kullanirken, jeneratorun en az 4 kW güç ürettiginden emin olunuz (cihazın calismaya baslama akimi, nominal akim degerinin dört ila beş katı oraninda artabilir. Bir jeneratörde birden cok cihaz kullanirken de bu uyariyi dokkate aliniz).
Kullanim
Nem alma kapasitesiyle ilgili uyarlar
Nem alma kapasitesi sunlara baglidir:
Cihazin bulundugu alanin ozellikleri
- Oda sicakligi
Bagil nem
Oda sicutigi ve bagil nem ne kadar yuksekse, nem alma kapasitesi de o kadar fazla olur.
Oturma odalarinda kullanim icin yaklasik % 50-60'lik bir bagil nem yeterlidir. Depolarda ve arsiylerde nim yaklasik % 50 degeri asmamaldir.

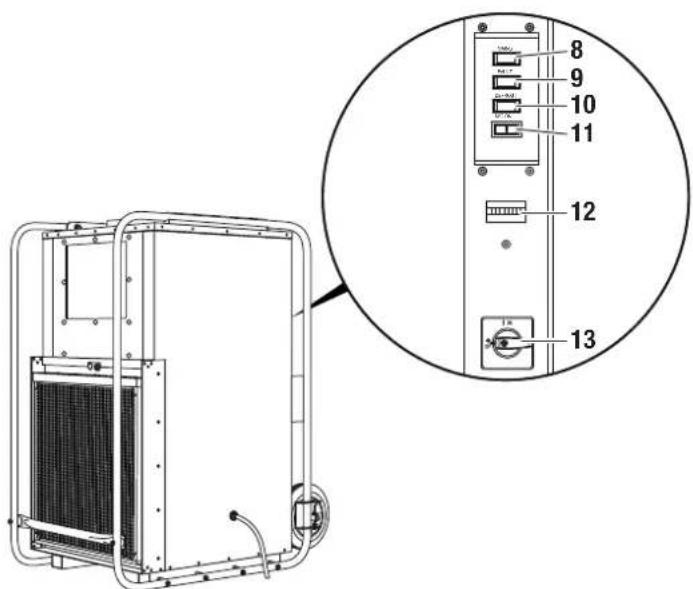

Kumanda elemanlari

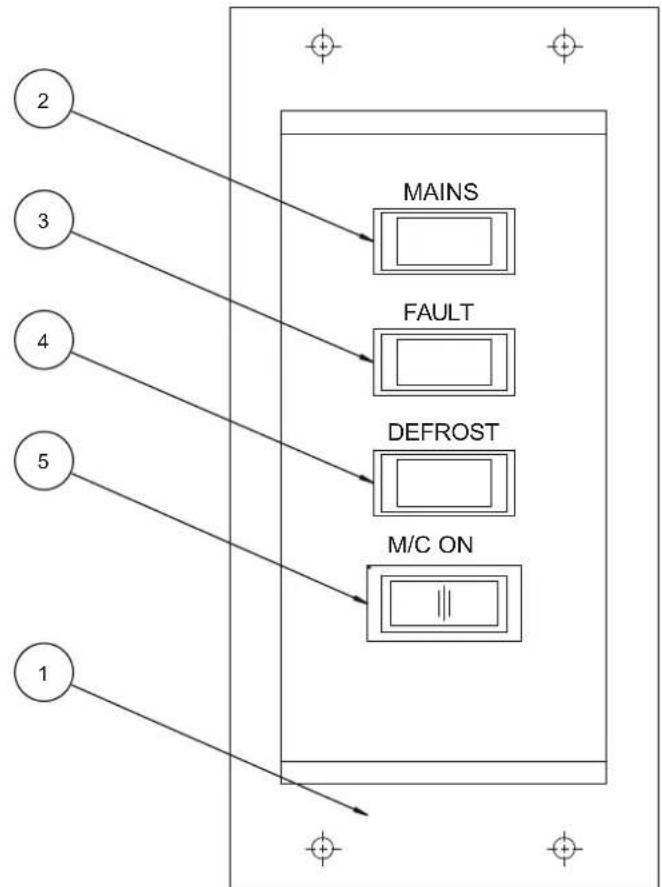

| No. Kumanda elemani |
| 8 Çalıma kontrl lambasi: Çihaz elektrikDMIğmesinden açilmışıken yanar. |
| 9 "Arla" kontrl lambasi: Bir ariza mevcutken yanar. |
| 10 "Otomatik buzçoze" kontrl lambasi: Otomatik buzçoze aktifken yanar. |
| 11 Kumanda acık/kapali |
| 12 Çalıma saati sayası |
| 13 ElektrikDMIğmesi: "ON" (ACIK): Cihaz açilmalık. "OFF" (KAPALI): Cihaz kapatilmalık. |

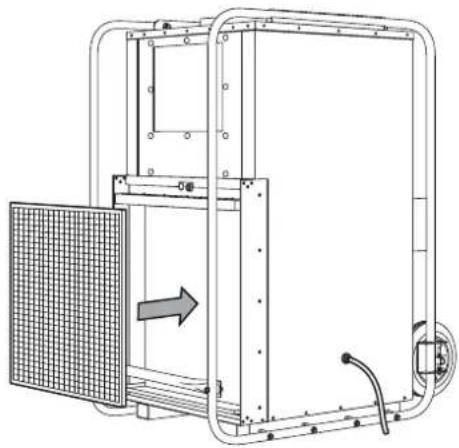

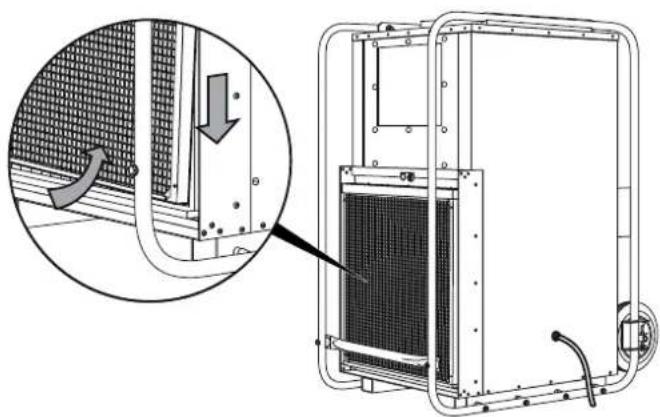

Devreye alma Hava filtresini yerleşirme
A.
B.

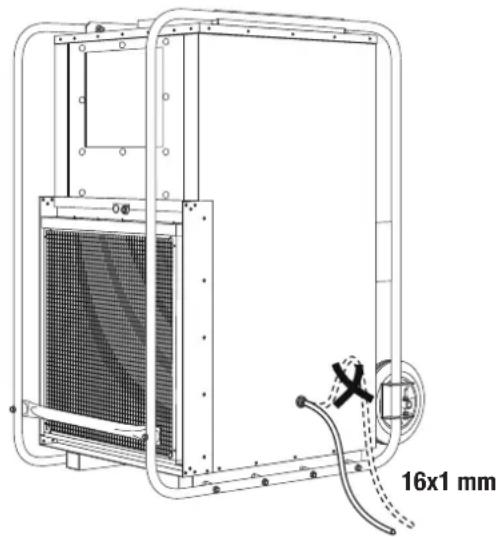

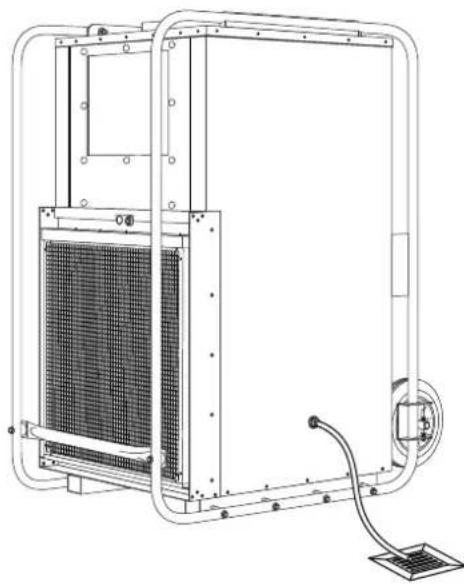

Kondensat tahiye hortumunun dosenmesi Uyari:
Cihaz teslim edilirken kondensat tahiye hortumu monte edilmis durumdadir.
-
Kondensat tahiye hortumunun cihaza dizgün sekilde baglandigindan ve hasarsiz oldugundan emin olunuz.
-

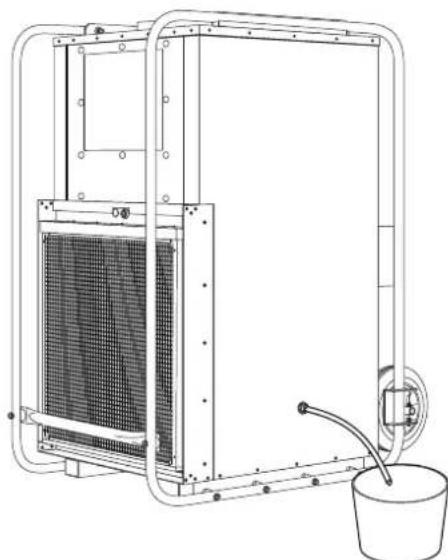

Kondensat tahiye hortumunun ucuu uygulama durumuna bagli olarak su sekilde yerlestiriniz:
Yeterli boyutta bir hazneyi (en az 90 litre) cihazin yanina koyunuz ve hortum u:cunu haznenin icineogrdu yerlestiriniz. Haznenin doluluk seviyesini duzenli olarak kontrl ediniz.
- Kondensat tahiye hortumunun ucunu bir su giderinin üzerine yerleştiniriz. Büyük mesafeler icin, ayni tipte daha uzun bir hortum da kullanilabilir.
-Cihaz, opsiyonel olarak bir kondensat pompasiyla calistirilabilir. Bu konuda TROTEC musteri servisiyle temas kurunuz.
- Kondensat tahiye hortumunun surekli bir egime sahip olmasin'i saglayiniz.
Cihazın calistırilmasi
- Kondensat tahiye hortumunun (4)DOGRU baglandigindan ve kurallara uygun sekilde doşendigiinden emin olunuz. Takilip duşme yerlerinin olşmamasini saglayiniz.
- Kondensat tahiye hortumunun (4) bukulmemis veya sikismis oldugundan ve kondensat tahiye hortumunun (4) uzerine hicbir nesnenin durmadiigindan emin olunuz.
- Kondensatin dizgün sekilde disari akabilecegien emin olunuz.
- Elektrik fisini dizgün bir sekilde topraklanmış prize takınüz. Takiçlip扭矩me yerlerinin olusmamasın saglayınüz.
- Gerekirse, kondensat pompasinda (opsiyonel) kalan suyu bosaltma dugmesine basarak mevcut kondensati cihazdan bosaltiniz.
- Cihazi elektrik Dügmesinden (13) açınüz.
"Surekli calisma" modu
Cihaz, surekli calismada havanin nemini surekli olarak ve nem iceriginden bagimsiz olarak alir.

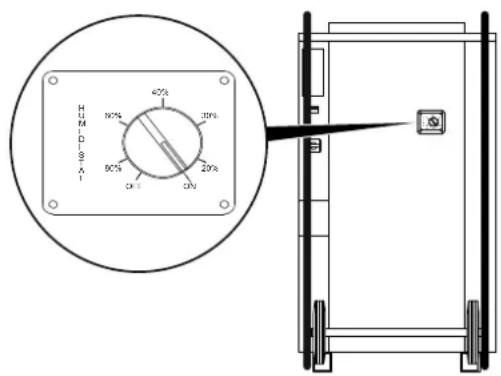

"Higrostat calismasi" modu (opsiyonel)
Cihaz, opsiyonel orak bir higrostatla calistirilabilir.
Higrostat, nem degerine bagli olarak cihazi acar veya kapatir.
Cihazi bir opsiyonel higrostatla calistinrsaniz, istediginiz nemi higrostattan ayarlayiniz (bkz. opsiyonel higrostatin isletme klavuzu).
Otomatik buzoczme
Hava sicutligina ve bagil neme bagl olarak evaporator lamelleri buzlanabilir. Cihaza takilmis olan sicut gazl cozdurme otomatigi, ihtiya aninda otomatik olarak devreye girer. Cozdurme islemisirasinda nem alma modu kisa sureli durdurulur.
Devre disi birakma
- Cihazi elektrik Dügmesinden (13) kapatiniz.
- Gerekirse, kondensat pompasinda (opsiyonel) kalan suyu bosaltma dugmesine basarak mevcut kondensati cihazdan bosaltiniz.
- Elektrik fisine nemli ya da islak elle dokunmayiniz.
- Elektrik fişini prizdençıkartiniz.
- Kondensat tahiye hortumunu (4) cikartiniz ve icindeki kalan si-viyi boşaltıniz.
- Cihazi ve özellikle hava filtresini "Periyodik bakim ile ilgili bil-giler" böllumunde anlatilanlar uygun sekilde temizleyiniz.
- Cihazi, "Depolama" böllumunde anlatilanlara uygun sekilde depolayiniz.
Cihazın enerji:tuketimiacdından verimlıkullanın iliskin bilgiler
Gereksiz enerji tuketimini onlemek icin, cihazin sadeceGPCK kullanim suresi boyunca aqik kalmasina dikkat ediniz.
Mevcutsa, cihazin "Otomatik kapatma" fonksiyonundan faydalaniniz.
Hatalar ve arizalar
Cihaz, uretim sirasinda sorunsuz bir sekilde calisma acisindan defalarca kontrl edilmistir. Buna ragmen arizalar ortaya cikarsa cihazi asagidaki listeye gore kontrl ediniz.
Dikkat!
Cihazda hasarlar olusmasini ve sigortalarin veya motor koruma salterlerinin devreye girmesini onlemek icin, cihaz durduktan sonra cihazi tekrar calistirmadan once en az 5 dakika bekleyiniz.
Cihaz calismiyor:
- Elektrik baglantisini (400 V/3~/50 Hz) kontrl ediniz.
- Elektrik fisinin hasarli olup olmadigi nki kontrol ediniz.
- Elektrik Düɡmesinin (13) "ON" konumunda olup olmadigi n kontrl ediniz.
- Yapi tarafindaki sebeke sigorasini kontrol ediniz.
Cihazi bir higrostatla birlikte calisturiyorsaniz, istediginiz nemi kontrl ediniz. Kurulum yerindeki nim degeri, secilen araligin üzerinde olmaldir. Önceden seçilmis istenen nim degerini azaltiniz. - Sogutma ve iklimendirme teknolojisi konusunda uzman bir sirket veya TROTEC® tarafindan bir elektrisel kontrolGPCleistirilmesini saglayiniz.
Cihaz calisiyor ama kondensat olusmuyor:
Kondensat tahiye hortumununogrupsoturup oturmadiigni kon-trol ediniz.
- Kondensat pompasinin kusursuz calisip calismadigini veya anomal titresimler ve seslerin olusup olusmadigini kontrol ediniz. Disaridaki kirleri temizleyiniz.
- Oda sicutligrini kontrl ediniz. Teknik bilgilere gore cihazin izin verilen calisma araligina dikkat ediniz.
- Bagil nemin teknik bilgilere uyduğundan emin olunuz.
- Cihazi bir higrostatla birlikte calistiriyorsaniz, istediginiz nemi kontrol ediniz. Kurulum yerindeki nim degeri, secilen araligin üzerinde olmaldir. Önceden seçilmigi istenen nim degerini azaltiniz.
- Hava filtrresinin kirlenip kirlenmedigini kontrl ediniz. Gerekiyorsa hava filtrresini temizleyiniz veya degistiriniz.
Cihaz gurultu cikariyor, titriyor, kondensat disar siziyor:
Cihazin diz ve yere parallel bir yüsey üzerinde durup durmadi-gini kontrol ediniz.
Cihaz cok sicak, gurulttu cikariyor veya kapasitesi dusti:
- Hava girislerinin ve hava filtrresinin kirlenip kirlenmedigi ini kon-. trol ediniz. Disaridaki kirleri temizleyiniz.
Cihazin icinin kirtenmis olup olmadigiin kontrl ediniz (bkz. "Periyodik bakim ile ilgili bilgiler bolumu). Cihazin icini "Basinci havayla ic temizlik" bolumunde anlatlan sekilde temizleyiniz.
Cihaziniz kontrollerden sonra sorunsuz bir sekilde calismiyor mu?
Cihazi onarim icin sogutma ve iklimlendirme teknojisi konusunda uzman bir sirkete veya TROTEC® e goturunuz.
Periyodik bakim ile ilgili bilgiler
Bakim araliklari
| Bakim ve koruma aralı | Her caliştirma öncesinde | Gerektiğinde | En azindan 2 haftada bir | En azindan 4 haftada bir | En azindan 6 ayda bir | En azindan her thereof |
| Kondensat pompasi, kondensat teknesi yeta:yapı kuru-tucusunu boşaltıniz | X | |||||
| Emme ve disari üfleme,açıkılıkları kırlenme ve yabanç;cisim,aç,isnadan kontrl ediniz,gerekiyorsa temizleyiniz | X | X | X | |||
| Cihazın ic,isminn kirlenip kirlenmediğini,görsel olarak kontrl ediniz | X | X | ||||
| Basınçı havayla ic temizlik X X | ||||||
| Emme,isgarası ve havafiltrresini kırlenme ve yabanç;cisim,aç,isnadan kontrl ediniz,gerekiyorsa temizleyiniz veyadegişiriniz | X | X | ||||
| Havafiltrresini,dengistiriniz X | ||||||
| Hasarlı olup olmadıgün kontrl ediniz X | ||||||
| Sabitlemecvatalanı kontrl ediniz X X | ||||||
| Deneme calişması X |
Bakim ve koruma protokolü
Cihaz tipi: Cihaz numarasi:
| Bakim ve koruma aralıgi | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
| Emme ve disari üfleme acıkkılanı kirlenme ve yabancı;cisim acından kontrol ediniz,gerekiyorsa temizleyiniz | ||||||||||||||||
| Distan temizlemé | ||||||||||||||||
| Cihazın ic kırminn kirlenip kirlenmediğini görtsel olar- rak kontrol ediniz | ||||||||||||||||
| Basinçılı havayla ic temizlik | ||||||||||||||||
| Emme uzgarası ve hava filtresini kirlenme ve yabancı cism acından kontrol ediniz,gerekiyorsa temizleyi- niz veyadehyegristiriniz | ||||||||||||||||
| Hava filtresinidehyegristiriniz | ||||||||||||||||
| Hasarlı olup olmadiğıni kontrol ediniz | ||||||||||||||||
| Sabitlerme cvatalanni kontrol ediniz | ||||||||||||||||
| Deneme çalısmasi | ||||||||||||||||
| Notlar: | ||||||||||||||||
| 1. Tarih: Imza: | 2. Tarih: Imza: | 3. Tarih: Imza: | 4. Tarih: Imza: |
| 5. Tarih: Imza: | 6. Tarih: Imza: | 7. Tarih: Imza: | 8. Tarih: Imza: |
| 9. Tarih: Imza: | 10. Tarih: Imza: | 11. Tarih: Imza: | 12. Tarih: Imza: |
| 13. Tarih: Imza: | 14. Tarih: Imza: | 15. Tarih: Imza: | 16. Tarih: Imza: |
Kullanınin kendi yapabileççi bakim, onarim veya ürünün temizligine iliskin bilgiler
Bakima baslanmadan once yapilacak islemler
- Elektrik fisine nemli ya da islak elle dokunmayiniz.
- Tüm calismalardan once elektrik fişini Çıkartiniz!
Elektrik sistemi veya iklimlendirme teknolojisindeki bakim islemleri, sadece soğutma ve iklimlendirme teknolojis konusunda uzman sirketler veya TROTEC® tarafindan.Sincelestedilmelidir.

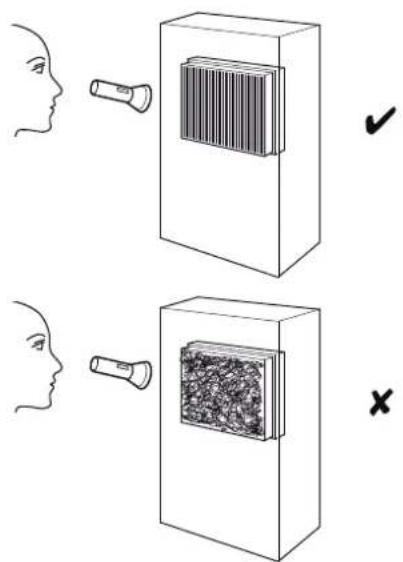

Cihazin ic kisminin kirlenip kirlenmedigin gorsel olarak kontrolü
- Hava filtresini cikartiniz (bkz. "Hava girislerinin ve hava filtresinin temizlenmesi" bolumü).
- Bir el feneriyle cihazin aqiklkarini aydinlatiniz.
- Cihazin ic kismnin kirlenip kirtlenmedigiini kontrol ediniz.
- Kir fark ederseniz, cihazi "Hava girislerinin ve hava filtresinin temizlenmesi" bolumunde anlatildigi gibi bir yuksek basinl temizleyici ile temizleyeniz.
- Hava filtresini yerine takiniz.

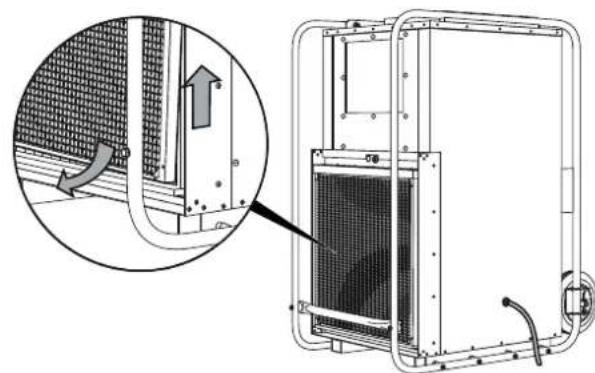

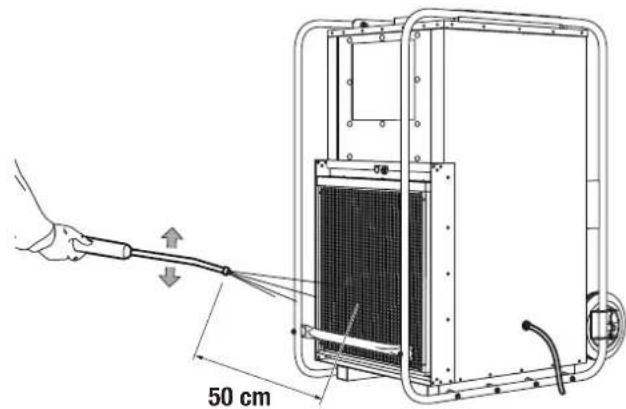

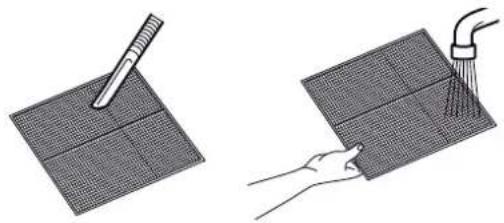

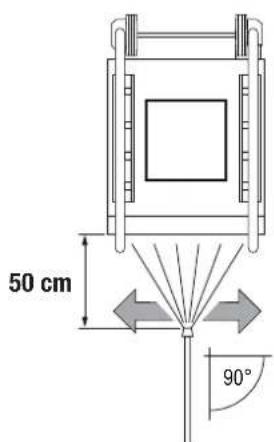

Hava girislerinin ve hava filtresinin temizlenmesi
B.
C.
D.
Dikkat!
Cihazi bir yuksek basincli temizleyici ile temizledikten sonra, daha once cikartilan hava filtresini hasar acisindan kontrol ediniz. Hava filtresinin koseri ve kenarlan deforme olmami s ve yuvarlanmami olmalir.
Hava filtresini yerine takmadan once filtrin hasarsiz ve kuru oldugundan emin olunuz!
Hava filtresini zamaninda degistirmek icin "Bakim araliklan" bolumune basvurunuz!

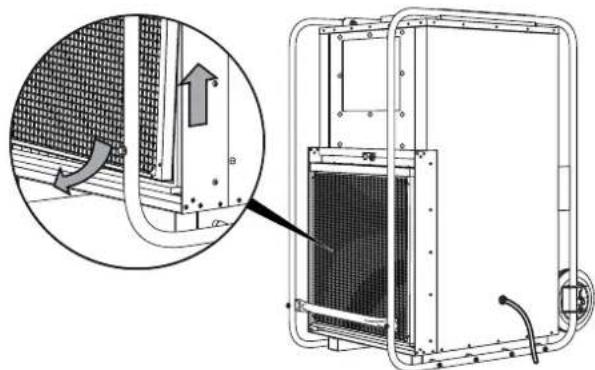

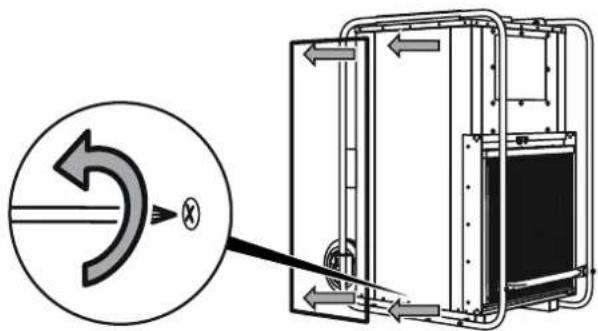

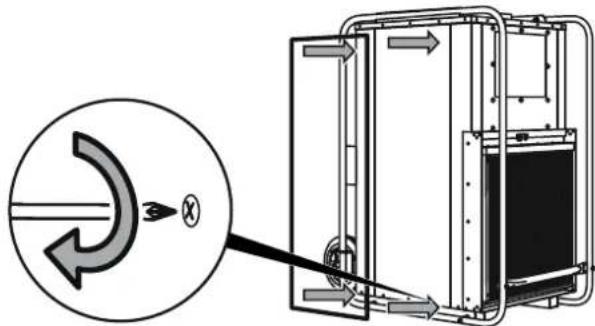

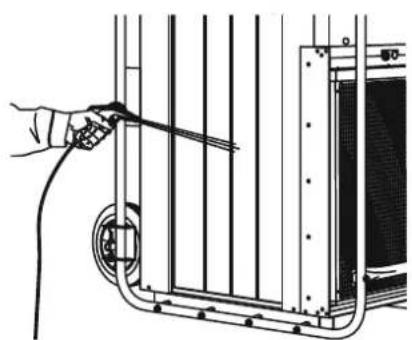

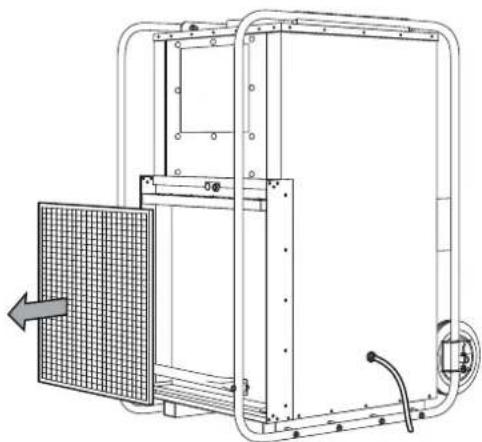

Basinclhavayla ic temizlik
A.
B.
C.
D.
E.
Dikkat!
Ic temizlik sirasinda, kondensatorun ve evaporatorun yuzgeclerin bukulmemesine dikkat ediniz. Izolasyona zarar vermeyiniz.
Bakim, Onarim ve Kullanimda Uyulmasi Gereken kurallar
Elektrik sistemi veya iklimlendirme teknolojisindeki bakim islemleri, sadece soğutma ve iklimlendirme teknolojis konusunda uzman sirketler veya TROTEC® tarafindan.Sincelestedilmelidir.
Yedek parçalara genel bakı ve yedek parça listesi Ana bileşenler
Uyari!
Yedek parçalarin pozisyon numaralari, kullanim kilavuzunda parçalar icin kullanlan pozisyon numaralarindan farklidir.
| No. Ürün | kodu Yedek parçα | No. Ürün嫁给 Yedek parçα | |||
| 1 SD062 | 150 electric box lid 30 | SD086951 TEV INE-3-GA | |||
| 2 SD071 | 750 outlet grille 31 SP | 066350 Schrader valve | |||
| 3 SA205 | 501 console assembly | 32 SD071650 duct flange | |||
| 4 SA582 | 501 electric box assembly | bly 33 SD086350 support bkt | |||
| 6 | 7150001210 | fan assembly (drilled) | 34 | SD080650 | component box ABS drilled |
| 7 71610 | 00283 compressor | 35 SD300550 pump bracket | |||
| 8 73100 | 00886 drip tray | 36 SD149650 receiver/drier | |||
| 9 | SD141553 | evaporator | 37 | 7140000899 | operating hours counter (panel mount) |
| 10 SD28 | 9750 frame (left side) | 38 SD097250 evaporator spacer | |||
| 11 SD28 | 9751 frame (right side) | 40 SD266450 HP switch ACB-DB88 400 psi | |||
| 12 SD29 | 1850 crash bar | 41 SD266550 LP switch LCB-DA15 7 psi | |||
| 13 SD28 | 9850 axle | 42 SD188950 rocker switch 1 pole c/o | |||
| 14 7600 | 000080 wheel | 44 SD085150 duct flange top and bottom | |||
| 15 SD28 | 8750 support bracket | 45 SD085250 duct flange side | |||
| 16 SD29 | 0150 bracket | 46 SD085251 duct flange side | |||
| 17 SD28 | 8850 blanking panel | 47 SD175750 filter bracket | |||
| 18 SD28 | 9550 saddle washer 48 | SD175850 filter bracket | |||
| 19 | SD520851 | spacer mounting tube 42 mm long | 49 | 7710000911 | filter washable |
| 20 SD01 | 1450 side panel | 50 SD166250 solenoid valve 3/8 | |||
| 21 | SD232150 | isolator switch | 51 | SD166550 | solenoid coil 230 V, 50 Hz |
| 22 7242 | 000887 mains in box | 54 SP 152150 M20 plastic gland back nut | |||
| 24 | 7130000912 | float switch (62-00-554) | 56 | 7310000349 | tube insert (62-00-094) |
| 25 | 7170000191 | peristaltic pump 11 liter per Hr. | 57 | SD062350 | humidistat |
| 27 SD29 | 4650 bulkhead connector | 58 SD041450 control knob | |||
| 28 7310 | 000348 locking collet 60 SD293050 damper plate | ||||
| No. Ürün | kodu Yedek parçaa | No. Ürün kodu Yedek parçaa | |||
| 61 SD09 | 8950 terminal block earth EK4 82 SD188450 locknut M25 | ||||
| 62 SD09 | 9050 terminal block SAK6N 90 SD304501 drip tray | ||||
| 63 SD12 | 0550 din rail 91 SD306050 water filter | ||||
| 70 SD11 | 7950 bracket 92 SP182554 refrigerant R407c | ||||
| 80 SD20 | 8052 user manual 99 SD295550 water suction | ||||
| 81 SD18 | 8550 M25 bush |

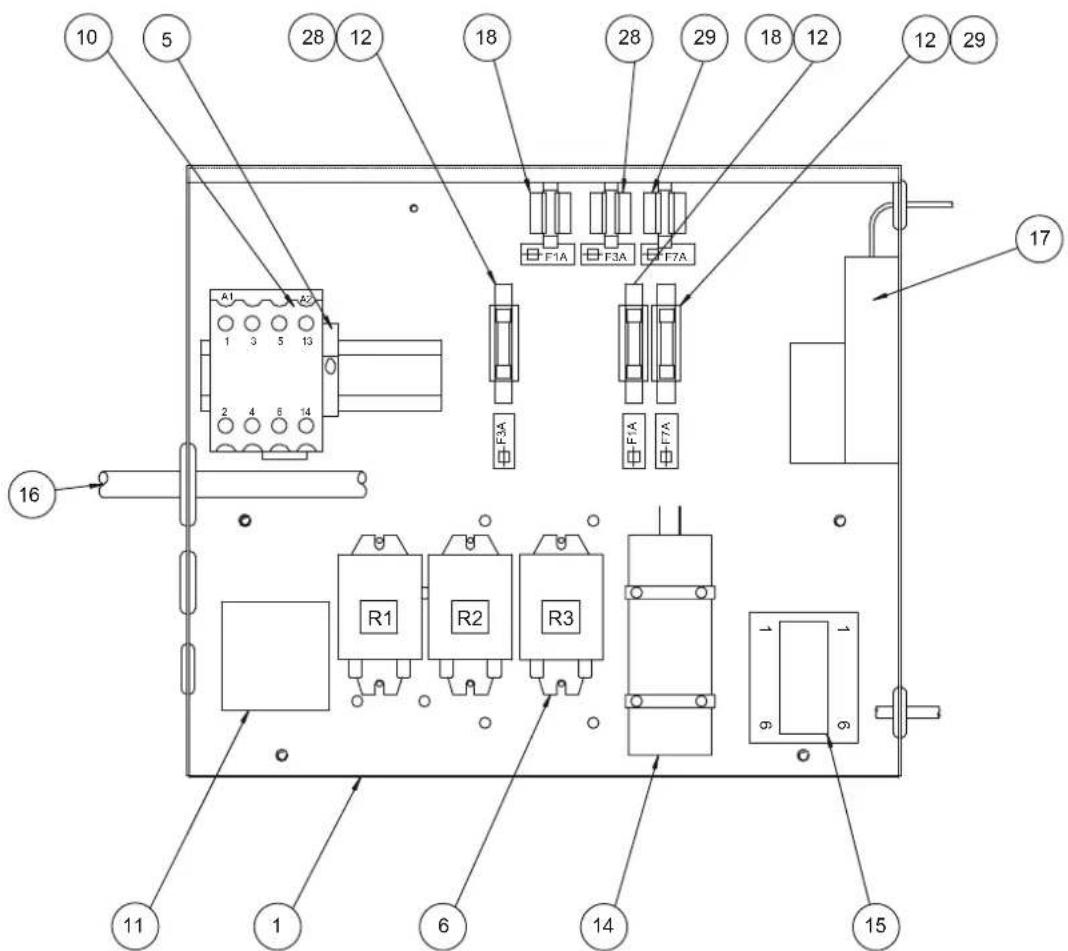

Bilesenler - Elektrik
Uyan!
Yedek parcalarin pozisyon numaralari, kullanim kilavuzunda parcalar icin kullanan pozisyon numaralarindan farklidir.
| No. | Ürün kodu | Yedek parça |
| 1 SD062001 electrical box steel plated | ||
| 5 SD403950 end bracket EW35 (8.5) | ||
| 6 7140000196 relay c/o 2 pole | 16 A 230 V AC coil | |
| 10 | 7140000203 contactor 9 | A 3+1 N/0 aux |
| 11 | 7140000164 delay timer | 7 sec to 9 min |
| 12 | SD216550 | fuse holder |
| 14 | SD271250 | capacitor 8 μF |
| 15 | SD072650 | terminal block 6 way |
| 16 | SA582601 | loom assembly |
| 17 | 7140000928 defrost stat/timer | |
| 18 | SD035353 | fuse 1/4 x 1 1/4, 1 A |
| 28 | SD035350 | fuse 3 A |
| 29 | SD035352 | fuse 1/4 x 1 1/4, 7 A |
Kumanda paneli
Uyan!
Yedek parcalarin pozisyon numaralari, kullanim kilavuzunda parcalar icin kullanan pozisyon numaralarindan farkidir.
| No. Ürün kodu Yedek parça | |
| 1 7310001153 console moulding | |
| 2 7141000891 pilot light red rectangular 250 V | |
| 3 7141000889 pilot light amber rectangular | |
| 4 7141000890 pilot light white rectangular | |
| 5 7130000892 rocker switch illuminated red |
Servis istasyonlari
Asagidaki bilgiler sadece Türkiye icinGPCerlidir:
Trotec End. Urunleri Tic.Ltd.Sti.
Barbaros Cad. E4 Ada B145 Blok No:61
Giyimkent-Esenler-Istanbul
Tel: 02124385655
Uretici ve ithalatci firmanin üvani, adres ve Telefon numarasi
Ithalatci (sadece Türkiye icin geleerlidir):
Trotec Endustri Ürünleri Tic.Ltd.Sti.
Turgut Reis Mh.Barbaros Cad.E4 Ada B145 Blok No:61
Giyimkent - Esenler - Istanbul
Tel.: 02124385655
Kullanim sirasinda insan veya cevre seksligina tehlikeli veya zararl olabilecek durumlara iliskin uyarilar
Elektronik cihazlar evsel atik degildir ve Türkiye'de, elektrikli ve elektronik cihazlar hakkindaki Elektrikli ve Elektronik Techizat Atiklari Direktifi'ne (EETA) gore uzman bir tasfiye merkezine gonderilmelidir. Kullan
diktan sonra lüften bu cihazi geleerli yasal duzenlemelere uygun sekilde tasfiye ediniz.
Cihaz cevre dostu ve ozon acisindan noitrbir sogutucu gazla calistirilr (bkz. "Teknik bilgiler" bolum). Cihazda bulunan klima gazi/ yag karismini ulusal yasalara uygun olarak usulune uygun sekilde tasfiye ediniz.
Uygunluk beyani
2006/95/EG sayili AT Alçak Gerilim Yönetmeligi ve elektromanyetik uyumluluk hakkindaki 2004/108/EG sayili AT Yönetmeligi kapşaminda.
Isbu beyanca, TTK 1500 kondensat kurutucunun belirtilen AT yonetmeliklerine uygun olarak gelistirilmis, tasarlanmis ve uretilmis oldugunu Beyan ederiz.
Uygulanan uyumlulaşirilmıns normlar:
IEC 60335-1:2001/A2:2006
IEC 60335-2-40:2002/A1:2005
IEC 62233:2005
isaretini cihazin tip etiketinde bulabilirsiniz.
Uretici:
