Ürün Tipi	Kondensasyonlu Nem Alma Cihazı
Marka	TROTEC
Model	TTK 400
Maksimum Nem Alma Kapasitesi	75 L/24 saat
Nem Alma Kapasitesi (20 °C / %60 bağıl nem)	30 L/24 saat
Tavsiye Edilen Oda Hacmi (şantiye)	400 m³
Tavsiye Edilen Oda Hacmi (sürekli nem alma)	800 m³
Çalışma Sıcaklığı Aralığı	0 – 40 °C
Bağıl Nem Aralığı	%35 – 100
Maksimum Hava Debisi	420 m³/saat
Elektrik Beslemesi	230 V / 50 Hz / 6,2 A
Maksimum Çekilen Güç	1,4 kW
Ortalama Çekilen Güç	1 kW
Şebeke Koruması	10 A
Kompresör Tipi	Pistonlu
Soğutucu	R407c (0,45 kg)
Ağırlık	42 kg
Boyutlar (Y x D x G)	854 x 480 x 510 mm
Duvarlar/Nesneler için Minimum Mesafeler	50 cm (üst, arka, yan, ön)
Ses Basıncı Seviyesi (3 m)	56 dB(A)
Garanti	12 ay
Hava Filtresi Bakımı	En az iki haftada bir temizlik; en az altı ayda bir değişim
Kondens Tahliyesi	En az 90 L'lik boşaltma hortumu veya bir tahliyeye bağlantı; isteğe bağlı kondens pompası
Özel Fonksiyonlar	Otomatik buz çözme, çalışma saati sayacı, isteğe bağlı higrostat imkanı

Sık sorulan sorular - TTK 400 TROTEC

TROTEC TTK 400'ün nem alma kapasitesi nedir?

Maksimum kapasite 75 L/24 saat'tir. 20 °C ve %60 bağıl nemde 30 L/24 saat'tir.

Bu cihaz için tavsiye edilen oda hacimleri nelerdir?

Bir şantiye için maksimum hacim 400 m³'tür. Sürekli nem almada 800 m³'e ulaşır.

Kondens nasıl boşaltılır?

Cihaz bir boşaltma hortumu ile birlikte gelir. En az 90 L'lik bir tanka veya bir su tahliyesine bağlayabilirsiniz. İsteğe bağlı olarak bir kondens pompası mevcuttur.

Hava filtresi ne sıklıkla temizlenmelidir?

Hava filtresi en az iki haftada bir kontrol edilmeli ve gerekirse temizlenmelidir. En az altı ayda bir değiştirilmelidir.

Anormal ses veya titreşim durumunda ne yapmalıyım?

Cihazın düz ve sağlam bir zeminde olduğunu kontrol edin. Hava girişlerinin ve filtrenin tıkalı olmadığından emin olun. Sorun devam ederse bir profesyonele danışın.

Otomatik buz çözme nasıl çalışır?

Evaporatörde buzlanma olması durumunda sıcak gazla otomatik buz çözme devreye girer. Bu aşamada nem alma kısa süreliğine durur.

TTK 400 ile higrostat kullanılabilir mi?

Evet, isteğe bağlı bir higrostat ile istenen nem değeri ayarlanabilir. Cihaz, ayarlanan değere göre otomatik olarak durur veya yeniden başlar.

Cihaz güvenle nasıl taşınır?

Taşıma çubuğu ve tekerlekleri kullanın. Taşımadan önce cihazı kapatın, fişini çekin ve kondensi boşaltın. Her zaman dik konumda taşıyın.

Cihazın etrafında uyulması gereken minimum mesafeler nelerdir?

İyi hava sirkülasyonu için üst, arka, yan ve ön tarafta en az 50 cm boşluk bırakın.

Cihaz çalışmazsa ne yapmalıyım?

Şebeke bağlantısını, prizi, anahtarın ON konumunda olduğunu ve sigortayı kontrol edin. Higrostat kullanılıyorsa ortam neminin ayarlanan eşiğin üzerinde olduğundan emin olun. Aksi halde cihazı bir profesyonele kontrol ettirin.

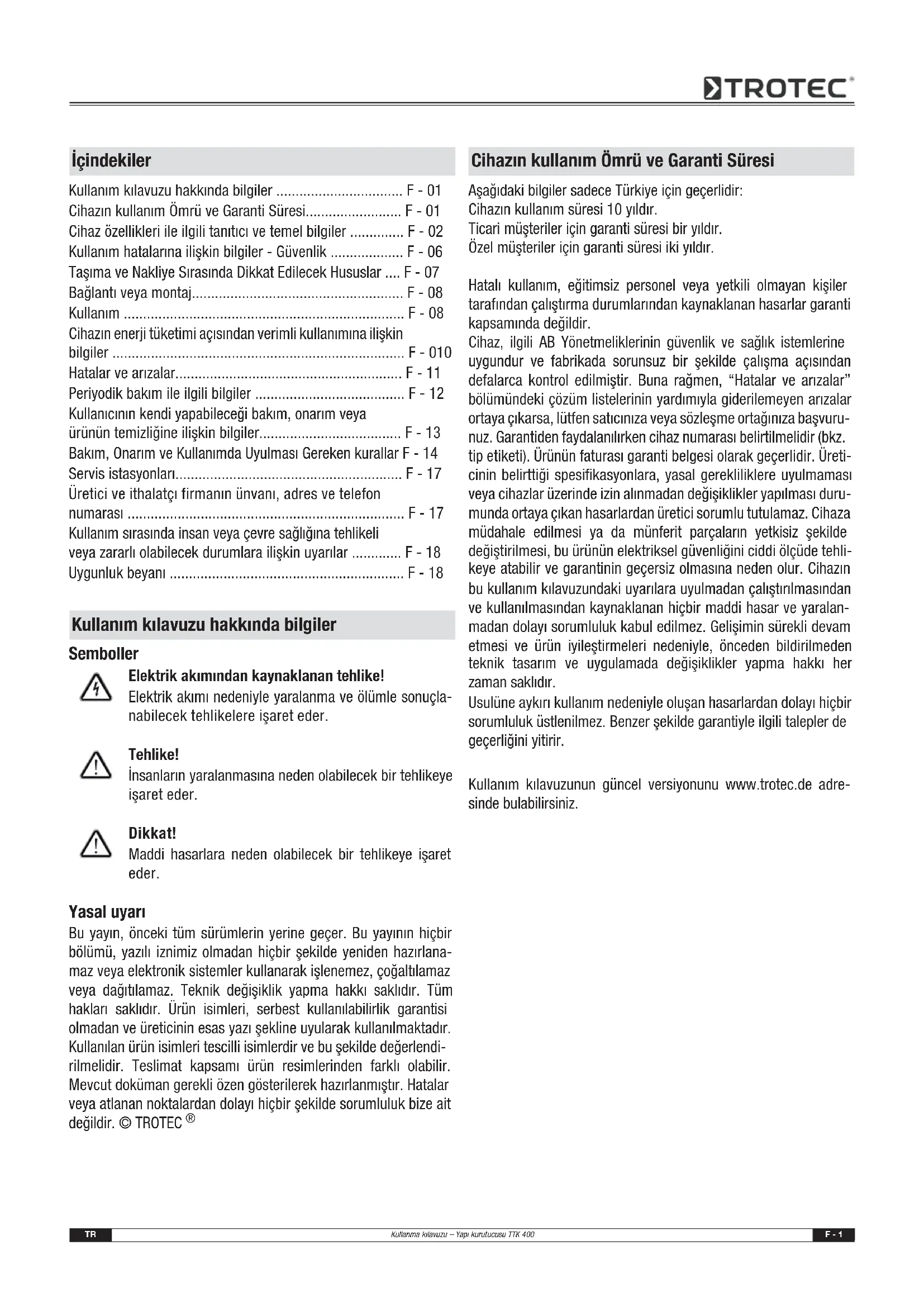

KULLANIM KILAVUZU TTK 400 TROTEC

Kullanım kılavuzu hakkında bilgiler F-01

Cihazın kullanım ömrü ve garanti süresi. F-01

Cihaz özellikleri ile ilgili tanıtıcı ve temel bilgiler. F-02

Kullanım hatalarına ilişkin bilgiler - Güvenlik. F-06

Taşıma ve nakliye sırasında dikkat edilecek hususlar. F-07

Bağlantı veya montaj. F-08

Kullanım. F-08

Cihazın enerji tüketimi açısından verimli kullanımına ilişkin bilgiler. F-10

Hatalar ve arızalar. F-11

Periyodik bakım ile ilgili bilgiler. F-12

Kullanıcının kendi yapabileceği bakım, onarım veya ürünün temizliğine ilişkin bilgiler. F-13

Bakım, onarım ve kullanımda uyulması gereken kurallar. F-14

Servis istasyonları. F-17

Üretici ve ithalatçı firmanın unvanı, adres ve telefon numarası. F-17

Kullanım sırasında insan veya çevre sağlığına tehlikeli ya da zararlı olabilecek durumlara ilişkin uyarılar. F-18

Uygunluk beyanı F-18

Kullanım kılavuzu hakkında bilgiler

Semboller

Elektrik akımından kaynaklanan tehlike!

Elektrik akımı nedeniyle yaralanma ve ölümle sonuçlanabilecek tehlikelere işaret eder.

Tehlike!

İnsanların yaralanmasına neden olabilecek bir tehlikeye işaret eder.

Dikkat!

Maddi hasarlara neden olabilecek bir tehlikeye işaret eder.

Yasal uyarı

Bu yayın, önceki tüm sürümlerin yerine geçer. Bu yayının hiçbir bölümü, yazılı iznimiz olmadan hiçbir şekilde yeniden hazırlanamaz veya elektronik sistemler kullanılarak işlenemez, çoğaltılamaz veya dağıtılamaz. Teknik değişiklik yapma hakkı saklıdır. Tüm hakları saklıdır. Ürün isimleri, serbest kullanılabilirlik garantisi olmadan ve üreticinin esas yazı şekline uyularak kullanılmaktadır. Kullanılan ürün isimleri tescilli isimlerdir ve bu şekilde değerlendirilmelidir. Teslimat kapsamı ürün resimlerinden farklı olabilir. Mevcut doküman gerekli özen gösterilerek hazırlanmıştır. Hatalar veya atlanan noktalardan dolayı hiçbir şekilde sorumluluk bize ait değildir. © TROTEC

Cihazın kullanım ömrü ve garanti süresi

Aşağıdaki bilgiler sadece Türkiye için geçerlidir:

Cihazın kullanım süresi 10 yıldır.

Ticari müşteriler için garanti süresi bir yıldır.

Özel müşteriler için garanti süresi iki yıldır.

Hatalı kullanım, eğitimsiz personel veya yetkili olmayan kişiler tarafından çalıştırma durumlarından kaynaklanan hasarlar garanti kapsamında değildir.

Cihaz, ilgili AB Yönetmeliklerinin güvenlik ve gereksinimlerine uygundur ve fabrikada sorunsuz bir şekilde çalışma açısından defalarca kontrol edilmiştir. Buna rağmen, "Hatalar ve arızalar" bölümündeki çözüm listelerinin yardımıyla giderilemeyen arızalar ortaya çıkarsa, lütfen satıcınıza veya sözleşme ortağınıza başvurunuz. Garantiden faydalanılırken cihaz numarası belirtilmelidir (bkz. tip etiketi). Ürünün faturası garanti belgesi olarak geçerlidir. Üreticinin belirttiği spesifikasyonlar, yasal gerekliliklere uyulmaması veya cihazlar üzerinde izin alınmadan değişiklikler yapılması durumunda ortaya çıkan hasarlardan üretici sorumlu tutulamaz. Cihaza müdahale edilmesi ya da münferit parçaların yetkisiz şekilde değiştirilmesi, bu ürünün elektriksel güvenliğini ciddi ölçüde tehlikeye atabilir ve garantinin geçersiz olmasına neden olur. Cihazın bu kullanım kılavuzundaki uyarılara uyulmadan çalıştırılmasından ve kullanılmasından kaynaklanan hiçbir maddi hasar ve yaralanmadan dolayı sorumluluk kabul edilmez. Gelişimin sürekli devam etmesi ve ürün iyileştirmeleri nedeniyle, önceden bildirmeden teknik tasarım ve uygulamada değişiklikler yapma hakkı her zaman saklıdır.

Usulüne aykırı kullanım nedeniyle oluşan hasarlardan dolayı hiçbir sorumluluk üstlenilmez. Benzer şekilde garantiyle ilgili talepler de geçerliliğini yitirir.

Kullanım kılavuzunun güncel versiyonunu www.trotec.de adresinde bulabilirsiniz.

Cihaz özellikleri ile ilgili tanıtıcı ve temel bilgiler

Cihaz açıklaması

Cihaz, yoğunlaşma prensibinin yardımıyla odalarda otomatik bir nem giderme işlemi gerçekleştirir. Bunun için cihaz sürekli çalışma modunda kullanılabilir.

Fan, nemli oda havasını hava girişinden (2) hava filtresi (5), evaporatör ve arkasında yer alan kondansatör üzerinden emer. Oda havası, soğuk evaporatörde sıcaklığı çiğ noktasının altına düşene kadar soğutulur. Havada bulunan su buharı, kondensat veya kırağı olarak evaporatör kanatlarının üzerine çöker. Nemi alınan, soğutulan hava kondansatörde ısıtılır ve hava çıkışı (8) üzerinden dışarı üflenir. Bu şekilde hazırlanan kuru hava yeniden oda havasıyla karışır. Cihazın sağladığı sürekli oda havası sirkülasyonu nedeniyle kurulum alanındaki nem azalır. Yoğuşan su, hava sıcaklığı ve bağıl neme bağlı olarak sürekli şekilde ya da sadece periyodik buz çözme aşamaları sırasında kondensat teknesine damlar. Kondensat, basınca dayanıklı bir boru bağlantısı üzerinden, öne monte edilmiş bir kondensat pompası (7) yardımıyla cihazdan dışarı sevk edilir.

Opsiyonel olarak, kondanse olmuş su arkaya bağlanabilen bir kondensat pompası yardımıyla boşaltılabilir.

Cihaz, kullanım ve taşıma için bir elektrik düğmesi (10), çalışma saati sayacı (3) ve bir tutamaklı kol (1) ve taşıma tekerlekleriyle (4) donatılmıştır. Kauçuk kaplı iki destek ayağı (6) cihazı kaymaya karşı emniyete alır.

Cihaz, bağıl nemi yaklaşık %35'e varan bir oranda azaltmaya olanak sağlar. İşletim sırasında oluşan ısı, ısınımı, oda sıcaklığını 1-3°C artırabilir.

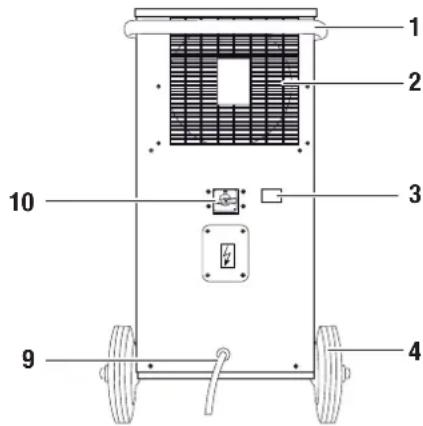

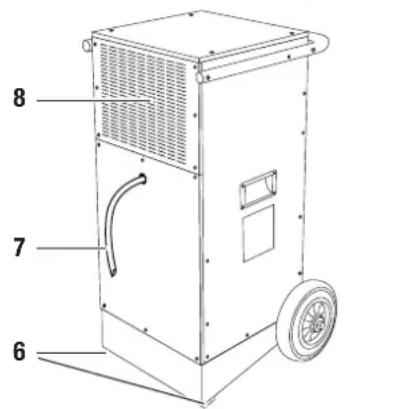

Cihazın görünümü ve kumanda elemanları

No. Kumanda elemani

1 Tutamakkıkol

2 H a v a g i r i Ş i

3 Çaṭışma saati sayası

4 Tasıma tekerlekleri

5 H a v a f i l t r e s i

6 Karaçuk kaplı destek ayakları

7 Kondensat tahlıye hortumu

8 Hava;cıkkı

9 Elektrik böglantı kablosu

10 Elektrik)düğmesi

Teslimat kapsamı (standart)

Tutamaklı kola sahip yapı kurutucu TTK 400 - Hava filtresi, Kondensat tahliye hortumu, Kullanım kılavuzu

Cihazın güç tüketimi, güncel oda sıcaklığına ve bağıl neme bağlıdır.

Yaklaşık güç tüketimini belirlemek için, çalışma saatini (bkz. çalışma saati sayacı (3)) saatteki kilovat cinsinden bir tüketim değeriyle çarpınız.

Güç tüketimini tam olarak belirlemek için, yapı kurutucu ve akım kaynağı arasında opsiyonel olarak temin edilen bir enerji gideri ölçüm cihazı bağlanabilir. Bu konuda TROTEC® Müşteri servisiyle temas kurunuz.

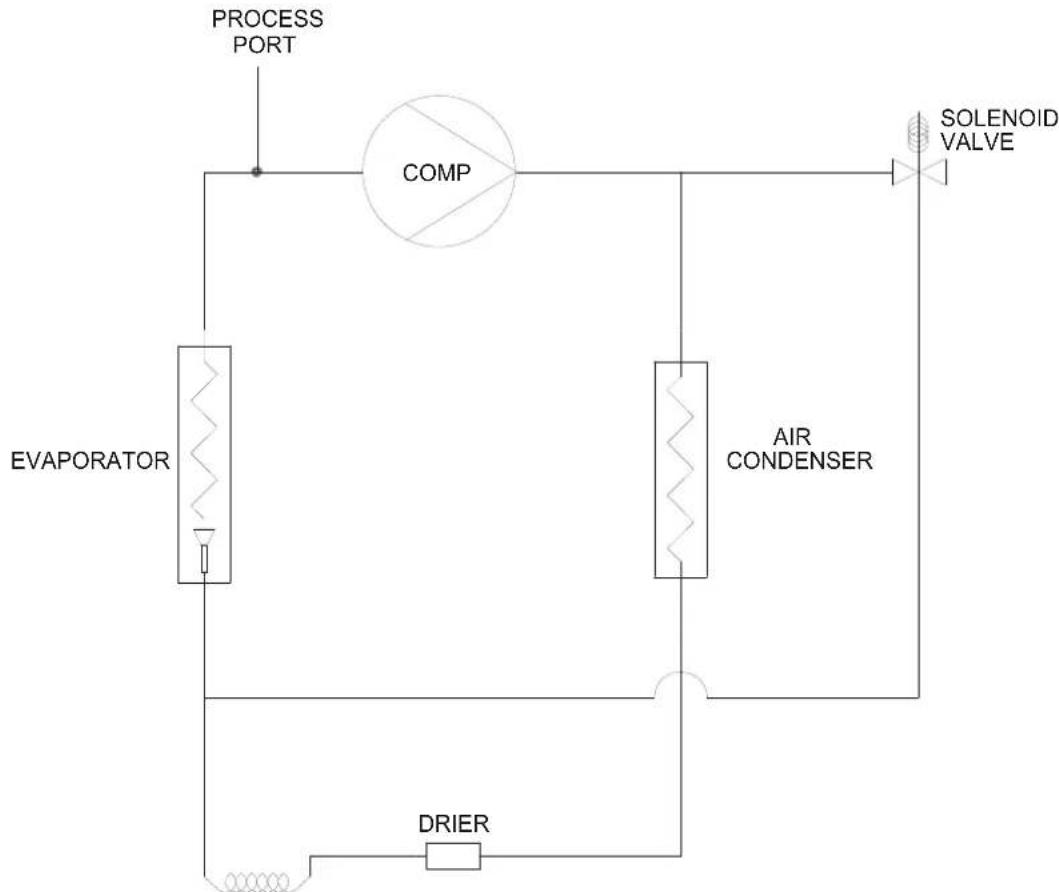

Soğuk devir daim sisteminin diyagramı

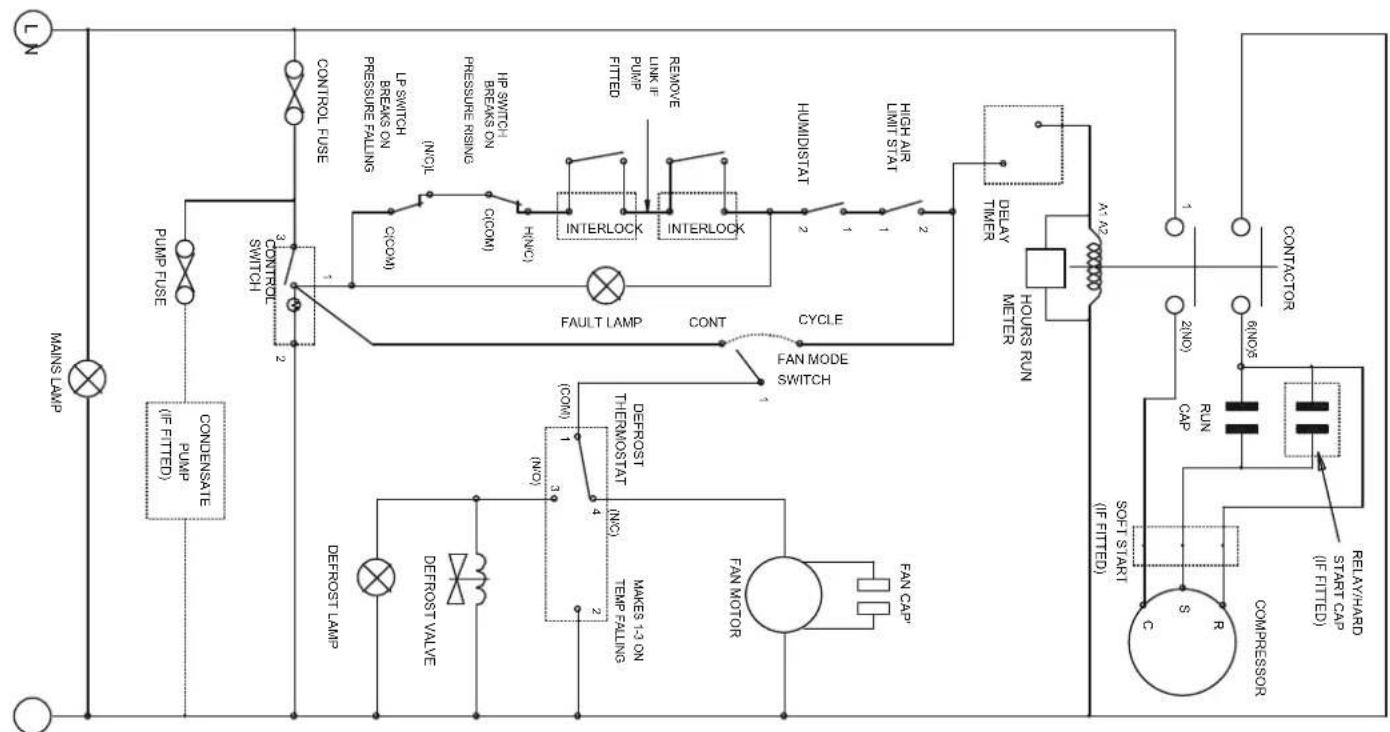

Devre planı

Kullanım hatalarına ilişkin bilgiler - Güvenlik

Bu kılavuzu, cihazı çalıştırmadan/kullanmadan önce dikkatlice okuyun ve her zaman kurulum yerinin hemen yakınında veya cihazın üzerinde bulundurunuz!

Cihazı, patlama tehlikesi bulunan alanlarda çalıştırmayınız. Cihazı yağ, kükürt, klor, asit veya tuz içeren ortamlarda çalıştırmayınız. Cihazı aseton, inceltilmemiş asitler veya solventlerin bulunduğu mekanlarda çalıştırmayınız. Cihazı dik ve devrilmeyecek şekilde yerleştiriniz. Cihazı çalışma sırasında doğrudan su püskürtmesine maruz bırakmayınız. - Hava girişi ve hava çıkışının açık olduğundan emin olunuz. - Emme tarafında hiçbir zaman kir ve gevşek nesnelerin bulunmadığından emin olunuz. Cihazın içine asla herhangi bir nesne veya uzuvlarınızı sokmayınız. - Çalışma sırasında cihazın üzerini örtmeyiniz ve cihazı taşımayınız. Cihazın üzerine oturmayınız. Cihazın dışında bulunan tüm elektrik kablolarının hasar görmeye karşı (örn. hayvanlar nedeniyle) korunduğundan emin olunuz. - Bağlantı kablosu için kullanılacak uzatma kablolarını; cihazın bağlantı gücünü, kablo uzunluğunu ve kullanım amacını göz önünde bulundurarak seçiniz. Elektrik aşırı yükü oluşmasına izin vermeyiniz. Cihazı sadece dik olarak ve kondensat pompası ve kondensat teknesi boşaltılmış durumdayken taşıyınız. - Toplanan kondensatı tasfiye ediniz. Bu suyu içmeyiniz. Aksi takdirde enfeksiyon tehlikesi ortaya çıkar!

Usulüne uygun kullanım

TTK 400 cihazını sadece oda havasını kurutmak ve nemini almak için mobil kurutucu olarak ve teknik bilgilere uyarak kullanınız.

Usulüne uygun kullanıma dahil olanlar:

• Aşağıdakilerin kurutulması ve neminin alınması:
• Üretim sistemleri, yer altındaki odalar
• Depolar, arşivler, laboratuvarlar. Boru kopması veya su baskınlarından sonra oluşan su hasarlarında odalar ve alanlar
• Aşağıdakilerin sürekli olarak kuru tutulması:

Aletler, cihazlar, belgeler - Elektrik santrallerindeki elektrikli bağlantı merkezleri, kazan sistemleri, türbinler ve boru sistemleri - Neme duyarlı yükler, vb.

Usulüne aykırı kullanım

Cihazı sele maruz kalmış bir zemin üzerine yerleştirmeyiniz. Cihazı açık havada kullanmayınız. Cihazın üzerine kurutmak amacıyla örn. ıslak elbiseler gibi nesneler koymayınız. Cihaz üzerinde TROTEC® tarafından öngörülmeyen değiştirme, ekleme ya da dönüştürme işlemi yapmak yasaktır.

Personelin niteliği

• Nemli ortamlarda elektrikli cihazlarla çalışırken ortaya çıkabilecek tehlikeleri bilmeli.
• Akım taşıyan parçalara direkt temasa karşı koruma önlemleri almalı.
• Başta "Kullanım hatalarına ilişkin bilgiler - Güvenlik bölümü" olmak üzere kullanım kılavuzunu okumuş ve anlamış olmalıdır.

Elektrik sistemi veya iklimlendirme teknolojisindeki bakım işlemleri, sadece soğutma ve iklimlendirme teknolojisi konusunda uzman şirketler veya TROTEC® tarafından gerçekleştirilmelidir.

Kalan tehlikeler

Elektrik akımından kaynaklanan tehlike!

Elektrikli parçalar üzerindeki çalışmalar sadece yetkili bir uzman şirket tarafından gerçekleştirilmelidir!

Elektrik akımından kaynaklanan tehlike!

Cihaz üzerinde gerçekleştirilecek tüm çalışmalardan önce elektrik fişini prizden çıkarınız!

Dikkat!

Cihazın hasar görmesini engellemek için cihazı hava filtresi takılmadan asla çalıştırmayınız!

Tehlike!

Eğitimsiz kişiler tarafından amacına veya usulüne uygun olmayan şekilde kullanılması durumunda bu cihaz çeşitli tehlikelere neden olabilir! Personel niteliklerine dikkat ediniz!

Tehlike!

Devrilen bir cihaz sizi yaralayabilir! Cihazı sadece hafifçe yatırınız ve dikkatli hareket ettiriniz. Gerekirse ikinci bir kişiden yardım alınız. Uzun mesafelerde cihazı bir forklift veya kaldırma aracıyla taşıyınız. Kaldırılmış bir cihazın altında durmayınız.

Acil durumda yapılması gerekenler

1. Acil bir durumda cihazın elektrik bağlantısını kesiniz.
2. Arızalı bir cihazı tekrar elektrik şebekesine bağlamayınız.

Taşıma ve Nakliye Sırasında Dikkat Edilecek Hususlar

Cihaz, nakliye hasarlarına karşı korumak için üretici tarafından mümkün olan en iyi şekilde ambalajlanmıştır. Güvenli taşıma hakkında diğer bilgiler, ambalajın üzerindeki çok kenarlı işaretlerde bulunmaktadır.

Cihaz, rahatça taşınması için taşıma tekerlekleri ve bir tutamaklı kolla donatılmıştır. Cihazı taşımak için gerekirse ikinci bir kişiden yardım alınız. Kaldırmak için bir forklift veya kaldırma arabası kullanınız.

Her taşıma işleminden önce şu uyarılara dikkat ediniz:

1. Cihazı elektrik düğmesinden kapatınız (bkz. "Kumanda elemanları" bölümü).
2. Elektrik fişini prizden çıkartınız. Elektrik kablosunu çekme halatı olarak kullanmayınız!
3. Kondensat tahliye hortumunu ya da kondensat pompasını (opsiyonel) boşaltınız. Damlayan kondensata dikkat ediniz.
4. Tutamaklı kolu iki elinize alınız ve cihazı dikkatlice yatırınız.
5. Cihazı taşıma tekerlekleri yardımıyla hareket ettiriniz.

Her taşıma işleminden sonra şu uyarılara dikkat ediniz:

1. Cihazı, taşıma işleminden sonra dik olarak yerleştiriniz.
2. Kauçuk kaplı destek ayakların zemin üzerinde düz durduğundan emin olunuz. Kauçuk kaplı destek ayaklar cihazı kilitler ve kaymaya karşı emniyete alır.

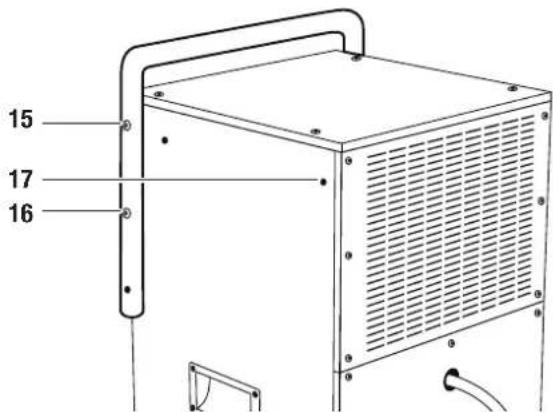

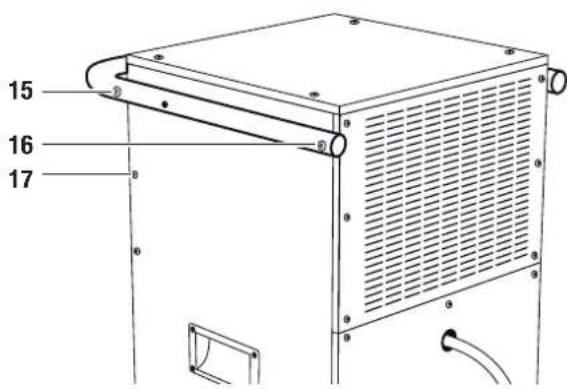

Tutamaklı kolun yerinin değiştirilmesi

Gerekliliklere bağlı olarak, tutamaklı kolu yatay veya dikey olarak monte edebilirsiniz. Tutamaklı kolun yerini değiştirmek için, cihazın iki tarafında aşağıdaki adımları uygulayınız:

1. Cıvatayı (15) gevşetiniz.
2. Civataları (16) ve (17) sökün.
3. Tutamağı 90° döndürün.
4. Civataları (16) ve (17) değiştirilmiş pozisyona yerleştirin.
5. Tüm civataları (15, 16, 17) sıkın.

A.

B.

Depolama

Kullanmayacağınız zaman cihazı şu şekilde depolayın:

Kuru, üstü kapalı bir yerde, tozdan ve doğrudan güneş ışığından korunan bir yerde dik bir pozisyonda, gerekiyorsa içeriye toz girmesine karşı plastik bir kılıfla koruyarak. Depolama sıcaklığı, "Teknik bilgiler" bölümünde çalışma sıcaklığı için verilen aralığa uygundur.

Bağlantı veya montaj

Cihaz, çalıştırıldıktan sonra tam otomatik şekilde çalışır. Kapıları ve pencereleri açık tutmayın.

Kurulum

Cihazın kurulumu sırasında, "Teknik bilgiler" bölümü uyarınca duvarlarla ve nesnelerle arasında bırakılacak minimum mesafelere dikkat ediniz.

Cihazı devrilmeyecek şekilde ve yatay olarak yerleştirin. Cihazı monte ederken ısı kaynaklarına yeterli mesafe bırakın. Cihazı mümkün olduğunca odanın ortasına yerleştirin. Birden çok cihazı yerleştirirken, cihazların arasındaki hava akışının çok büyük olmamasına dikkat edin. Cihazın ıslak yerlerde kurulumu sırasında, cihazı, yönetmeliklere uygun bir kaçak akım koruma tertibatı (RCD = Residual Current Protective Device) ile yerinde emniyete alın. Kablo uzatmalarının tamamen açılmış ve gözden geçirilmiş durumda olduğundan emin olun. Enerji beslemesinin gerilimi ve akım gücünün, cihazın tip etiketindeki bilgilerle aynı olduğundan emin olun. Bir jeneratör kullanırken, jeneratörün en az 4 kW güç ürettiğinden emin olun (cihazın çalışmaya başlama akımı, nominal akım değerinin dört ila beş katı oranında artabilir. Bir jeneratörde birden çok cihaz kullanırken de bu uyarıyı dikkate alın).

Kullanım

Nem alma kapasitesiyle ilgili uyarılar

Nem alma kapasitesi şunlara bağlıdır:

Cihazın bulunduğu alanın özellikleri - Oda sıcaklığı, bağıl nem

Oda sıcaklığı ve bağıl nem ne kadar yüksekse, nem alma kapasitesi de o kadar fazla olur.

Oturma odalarında kullanım için yaklaşık %50-60'lık bir bağıl nem yeterlidir. Depolarda ve arşivlerde nem yaklaşık %50 değerini aşmamalıdır.

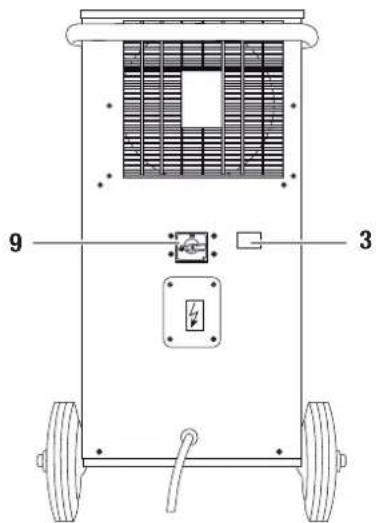

Kumanda elemanları

No. Kumanda elemani

3 Çalışma-SAati sayaç

10 Elektrik)düzmesi:“ON”(AÇİK):Cihaz acılmalık. “OFF”(KAPALI):Cihaz kapatilmalık.

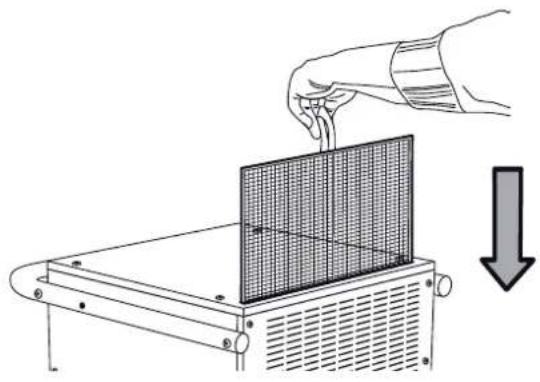

Devreye alma - Hava filtresini yerleştirme

Kondensat tahliye hortumunun döşenmesi

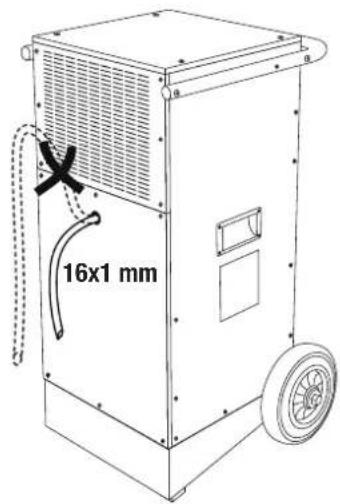

Uyarı:

Cihaz teslim edilirken kondensat tahliye hortumu monte edilmemiş durumdadır.

1. Kondensat tahliye hortumunun cihaza düzgün şekilde bağlandığından ve hasarsız olduğundan emin olunuz.
2. Kondensat tahliye hortumunun ucunu uygulama durumuna bağlı olarak şu şekilde yerleştiriniz:
3. Yeterli boyutta bir hazneyi (en az 90 litre) cihazın yanına koyunuz ve hortum ucunu haznenin içine doğru yerleştiriniz. Haznenin doluluk seviyesini düzenli olarak kontrol ediniz.

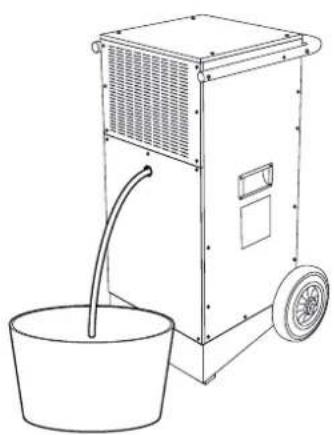

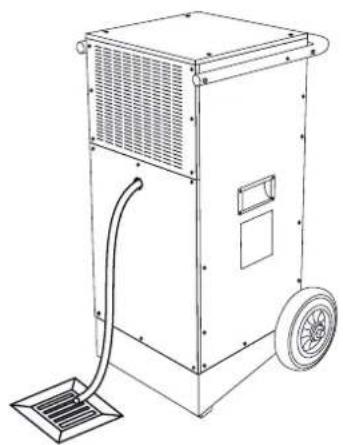

Kondensat tahliye hortumunun ucunu bir su giderinin üzerine yerleştiriniz. Büyük mesafeler için, uygun tipte daha uzun bir hortum da kullanılabilir.

Cihaz, opsiyonel olarak bir kondensat pompasıyla çalıştırılabilir. Bu konuda TROTEC müşteri servisiyle temas kurunuz.

1. Kondensat tahliye hortumunun sürekli bir eğime sahip olmasını sağlayınız.

Cihazın çalıştırılması

1. Kondensat tahliye hortumunun (7) doğru bağlandığından ve kurallara uygun şekilde döşendiğinden emin olunuz. Takılıp düşme yerlerinin oluşmamasını sağlayınız.
2. Kondensat tahliye hortumunun (7) bükülmemiş veya sıkışmış olduğundan ve kondensat tahliye hortumunun (7) üzerine hiçbir nesnenin durmadığından emin olunuz.
3. Kondensatın düzgün şekilde dışarı akabileceğinden emin olunuz.
4. Elektrik fişini düzgün bir şekilde topraklanmış prize takınız. Takılıp düşme yerlerinin oluşmamasını sağlayınız.
5. Gerekirse, kondensat pompasında (opsiyonel) kalan suyu boşaltma düğmesine basarak mevcut kondensatı cihazdan boşaltınız.
6. Cihazı elektrik düğmesinden (10) açınız.

"Sürekli çalışma" modu

Cihaz, sürekli çalışmada havanın nemini sürekli olarak ve nem içeriğinden bağımsız olarak alır.

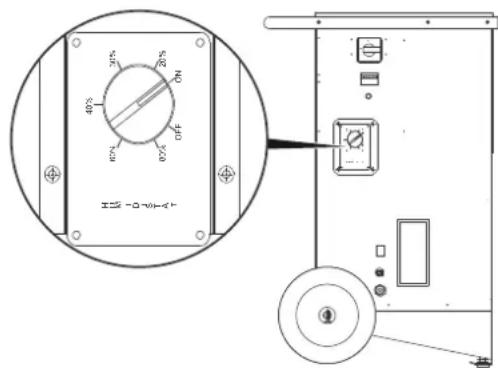

"Higrostat çalışması" modu (opsiyonel)

Cihaz, opsiyonel olarak bir higrostatla çalıştırılabilir.

Higrostat, nem değerine bağlı olarak cihazı açar veya kapatır.

Cihazı bir opsiyonel higrostatla çalıştırırsanız, istediğiniz nemi higrostattan ayarlayınız (bkz. opsiyonel higrostatin işletme kılavuzu).

Otomatik buz çözme

Hava sıcaklığına ve bağıl neme bağlı olarak evaporatör lamelleri buzlanabilir. Cihaza takılmış olan sıcak gazlı çözdürme otomatiği, ihtiyaç anında otomatik olarak devreye girer. Çözdürme işlemi sırasında nem alma modu kısa süreli durdurulur.

Devre dışı bırakma

1. Cihazı elektrik düğmesinden (10) kapatınız.
2. Gerekirse, kondensat pompasında (opsiyonel) kalan suyu boşaltma düğmesine basarak mevcut kondensatı cihazdan boşaltınız.
3. Elektrik fişine nemli ya da ıslak elle dokunmayınız.
4. Elektrik fişini prizden çıkartınız.
5. Kondensat tahliye hortumunu (7) çıkartınız ve içindeki kalan sıvıyı boşaltınız.
6. Cihazı ve özellikle hava filtresini "Periyodik bakım ile ilgili bilgiler" bölümünde anlatılanlar uygun şekilde temizleyiniz.
7. Cihazı, "Depolama" bölümünde anlatılanlara uygun şekilde depolayınız.

Cihazın enerji tüketimi açısından verimli kullanımına ilişkin bilgiler

Gereksiz enerji tüketimini önlemek için, cihazın sadece gerekli kullanım süresi boyunca açık kalmasına dikkat ediniz.

Mevcutsa, cihazın "Otomatik kapatma" fonksiyonundan faydalanınız.

Hatalar ve arızalar

Cihaz, üretim sırasında sorunsuz bir şekilde çalışma açısından defalarca kontrol edilmiştir. Buna rağmen arızalar ortaya çıkarsa cihazı aşağıdaki listeye göre kontrol ediniz.

Dikkat!

Cihazda hasarlar oluşmasını ve sigortaların veya motor koruma şalterlerinin devreye girmesini önlemek için, cihaz durduktan sonra cihazı tekrar çalıştırmadan önce en az 5 dakika bekleyiniz.

Cihaz çalışmıyor:

• Elektrik bağlantısını (230 V/1~/50 Hz) kontrol ediniz.
• Elektrik fişinin hasarlı olup olmadığını kontrol ediniz.
• Elektrik Düğmesinin (10) "ON" konumunda olup olmadığını kontrol ediniz.
• Yapı tarafındaki şebeke sigortasını kontrol ediniz. Cihazı bir higrostatla (opsiyonel) birlikte çalıştırıyorsanız, istediğiniz nemi kontrol ediniz. Kurulum yerindeki nem değeri, seçilen aralığın üzerinde olmalıdır. Önceden seçilmiş istenen nem değerini azaltınız.
• Soğutma ve iklimlendirme teknolojisi konusunda uzman bir şirket veya TROTEC® tarafından bir elektriksel kontrol gerçekleştirilmesini sağlayınız.

Cihaz çalışıyor ama kondensat oluşmuyor:

• Kondensat tahliye hortumunun doğru oturup oturmadığını kontrol ediniz.
• Kondensat pompasının (opsiyonel) kusursuz çalışıp çalışmadığını veya anormal titreşimler ve seslerin oluşup oluşmadığını kontrol ediniz. Dışarıdaki kirleri temizleyiniz.
• Oda sıcaklığını kontrol ediniz. Teknik bilgilere göre cihazın izin verilen çalışma aralığına dikkat ediniz.
• Bağıl nemin teknik bilgilere uyduğundan emin olunuz. Cihazı bir higrostatla (opsiyonel) birlikte çalıştırıyorsanız, istediğiniz nemi kontrol ediniz. Kurulum yerindeki nem değeri, seçilen aralığın üzerinde olmalıdır. Önceden seçilmiş istenen nem değerini azaltınız.
• Hava filtresinin kirlenip kirlenmediğini kontrol ediniz. Gerekirse hava filtresini temizleyiniz veya değiştiriniz.

Cihaz gürültü çıkarıyor, titriyor, kondensat dışarı sızıyor:

Cihazın düz ve yere paralel bir yüzey üzerinde durup durmadığını kontrol ediniz.

Cihaz çok sıcak, gürültü çıkarıyor veya kapasitesi düştü:

• Hava girişlerinin ve hava filtresinin kirlenip kirlenmediğini kontrol ediniz. Dışarıdaki kirleri temizleyiniz. Cihazın içinin kirlenmiş olup olmadığını kontrol ediniz (bkz. "Periyodik bakım ile ilgili bilgiler" bölümü). Cihazın içini "Basınçlı havayla iç temizlik" bölümünde anlatılan şekilde temizleyiniz.

Cihazınız kontrollerden sonra sorunsuz bir şekilde çalışmıyor mu?

Cihazı onarım için soğutma ve iklimlendirme teknolojisi konusunda uzman bir şirket veya TROTEC®'e götürünüz.

Periyodik bakım ile ilgili bilgiler

Bakım aralıkları

Bakım ve koruma aralı�能	Her calisma Öncesinde	Gerektiğnde	En azindan 2 haftada bir	En azindan 4 haftada bir	En azindan 6 ayda bir	En azindan her yüz
Kondensat pompasi, kondensat teknesi veya:yapi kurutucusunu boşaltınüz		X
Emme ve disari üfleme,açık;lclarini kirlenme ve yabanci cism;açırinda nalan control ediniz, gerekiyorsa temizleyiniz	X	X		X
Cihazın ic kismınn kirlenip kirlenmediğinci gürsel olarak kontrl ediniz		X		X
Basınçlı havayla ic temizlrik X X
Emmelzgarasıve hava filtresini kirlenme ve yabanci cism;açırinda nalan control ediniz, gerekiyorsa temizleyiniz veya degişiriniz	X		X
Hava filtresini degişiriniz X
Hasarl olup olmadiğinci kontrl ediniz X
Sabitlemecivilainen kontrl ediniz X X
Deneme calismanı X

Bakım ve koruma protokolü

Cihaz tipi: Cihaz numarası:

Bakim ve koruma aralıgi	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16
Emme ve disari üfleme acıkkılanı kirlenme ve yabancı;cisim acından kontrol ediniz,gerekiyorsa temizleyiniz
Distan temizleme
Cihazın icç kılımin kirlenip kirlenmediğinci gürsel olar-kak kontrol ediniz
Basınlı havayla ic temizlik
Emme uzgarası ve hava filtresini kirlenme ve yabancı cism acından kontrol ediniz,gerekiyorsa temizleyi-niz veyadehyegristiriniz
Hava filtresinidehyegristiriniz
Hasarl olup olmadiğinci kontrol ediniz
Sabitlemecivatalanni kontrol ediniz
Deneme calişması
Notlar:

1. Tarih: Imza:	2. Tarih: Imza:	3. Tarih: Imza:	4. Tarih: Imza:
5. Tarih: Imza:	6. Tarih: Imza:	7. Tarih: Imza:	8. Tarih: Imza:
9. Tarih: Imza:	10. Tarih: Imza:	11. Tarih: Imza:	12. Tarih: Imza:
13. Tarih: Imza:	14. Tarih: Imza:	15. Tarih: Imza:	16. Tarih: Imza:

Kullanıcının kendi yapabileceği bakım, onarım veya ürünün temizliğine ilişkin bilgiler

Bakımı şu şekilde yapınız:

1. Elektrik fişine nemli ya da ıslak elle dokunmayınız.
2. Tüm çalışmalardan önce elektrik fişini çıkartınız!

Elektrik sistemi veya iklimlendirme teknolojisindeki bakım işlemleri, sadece soğutma ve iklimlendirme teknolojisi konusunda uzman şirketler veya TROTEC® tarafından yapılmalıdır.

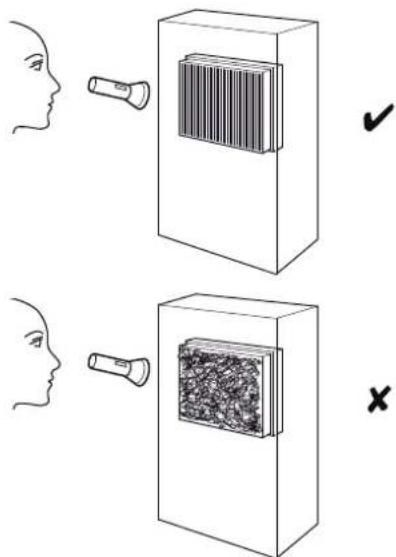

Cihazın iç kısmının kirlenip kirlenmediğini görsel olarak kontrol edin.

1. Hava filtresini çıkarın (bkz. "Hava girişlerinin ve hava filtresinin temizlenmesi" bölümü).
2. Bir el feneriyle cihazın açıklıklarını aydınlatın.
3. Cihazın iç kısmının kirlenip kirlenmediğini kontrol edin.
4. Kir fark ederseniz, cihazı "Hava girişlerinin ve hava filtresinin temizlenmesi" bölümünde anlatıldığı gibi bir yüksek basınçlı temizleyici ile temizleyin.
5. Hava filtresini yerine takın.

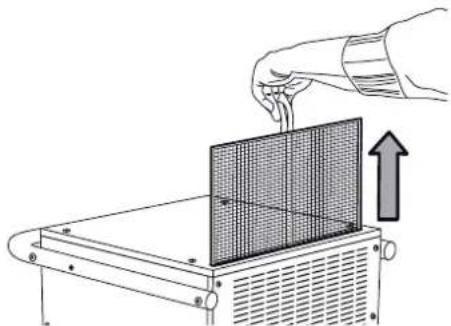

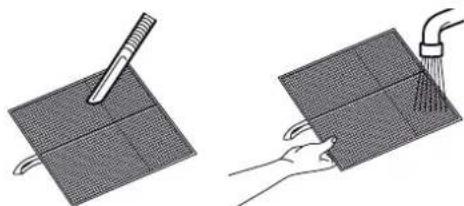

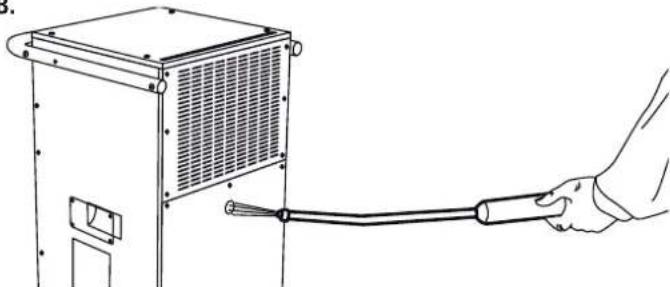

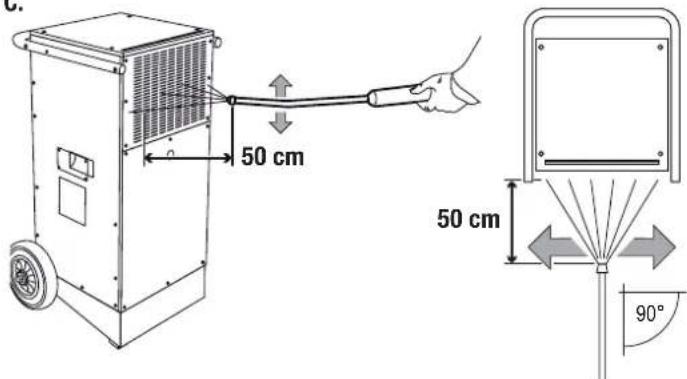

Hava girişlerinin ve hava filtresinin temizlenmesi

A.

B.

C. D.

Dikkat!

Cihazı bir yüksek basınçlı temizleyici ile temizledikten sonra, daha önce çıkarılan hava filtresini hasar açısından kontrol edin. Hava filtresinin köşeleri ve kenarları deforme olmamış ve yuvarlanmamış olmalıdır.

Hava filtresini yerine takmadan önce filtrenin hasarsız ve kuru olduğundan emin olun!

Hava filtresini zamanında değiştirmek için "Bakım aralıkları" bölümüne başvurun!

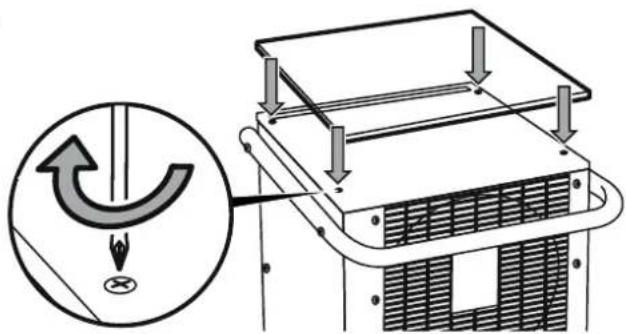

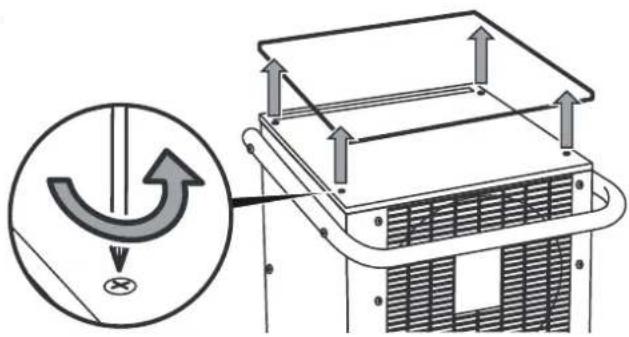

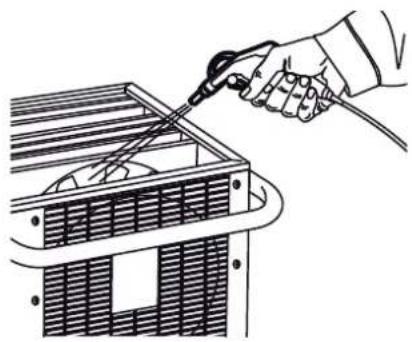

Basınçlı havayla iç temizlik

A.

Bakım, Onarım ve Kullanımda Uyulması Gereken Kurallar

Elektrik sistemi veya iklimlendirme teknolojisindeki bakım işlemleri, sadece soğutma ve iklimlendirme teknolojisi konusunda uzman şirketler veya TROTEC® tarafından gerçekleştirilmelidir.

B.

C.

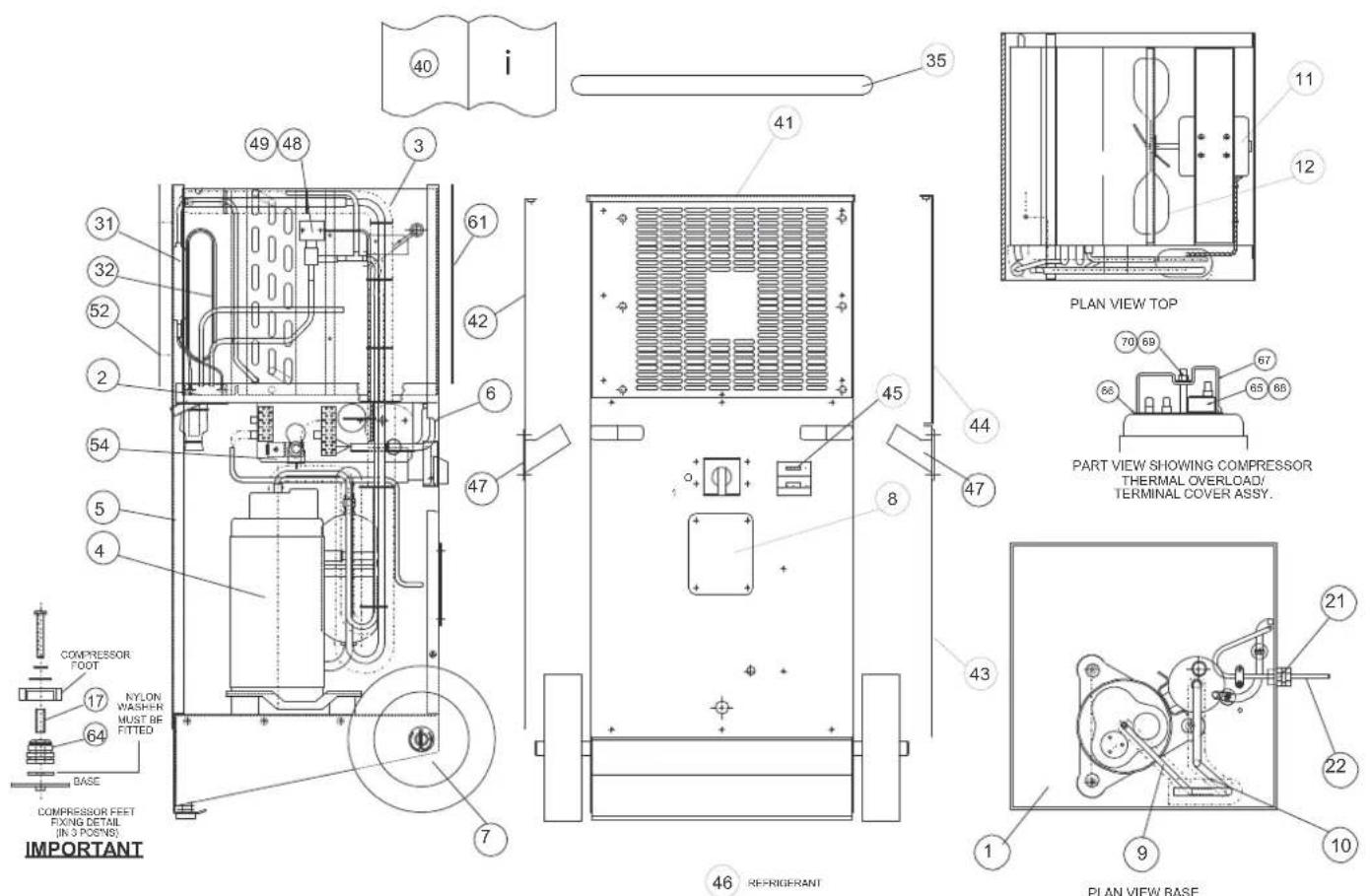

Yedek parçalara genel bakış ve yedek parça listesi Ana bileşenler

Uyarı!

Yedek parçaların pozisyon numaraları, kullanım kılavuzunda parçalar için kullanılan pozisyon numaralarından farklıdır.

No. Ürün kodu Yedek parçaa No. Ürün kodu Yedek parçaa
1 7242000915 base plate C/W spindle 42 7242000925 side panel
2 SA521903 drip tray assembly 43 7242000927 side panel (bottom)
3 7162000193 evaporator/condenser assembly 44 7242000926 side panel (top)
4	7161000197 rotary compressor QXC-19k 45 7140000900 operating hours counter and energy meter
5 7242000924 side panel (air in) 46 SP182554 refrigerant R407c
6 7242000922 side panel (air out) 47 SD314650 recess handle
7 760000081 wheel 200 mm diameter 48 7140001337 defrost valve body
8 SD356350 cover plate 49 7420001338 solenoid coil
9 SD519406 pipe run (discharge) 52 7242000923 inlet grille
10 SD519405 pipe run (suction) 54 SD476250 plug securing bracket
11 7110000919 fan motor 34 61 7242000921 outlet grille
12 7241000917 fan blade 10 1/2" 5 blade 64 7300001250 compressor rubber mount
17 SD520852 spacer 37 mm LG 10 mm O/D 8.20 mm I/D 65 7140001298 thermal overload
21 7310000005 M20 plastic gland back nut 66 SD622952 compressor terminal gasket
22 7333000378 plug/lead assembly 67 SD622953 terminal cover
31 7220000195 dryer molecular sieve 68 SD622954 spring (thermal overload)
32 7220000358 capillary tubes 0.090" OD x 0.052 ID x 64" 69 SD622955 nut and bolt set
35 SD364151 handle 70 SD622956 rubber washer
40 SD533251 user manual
41 7242000920 top cover

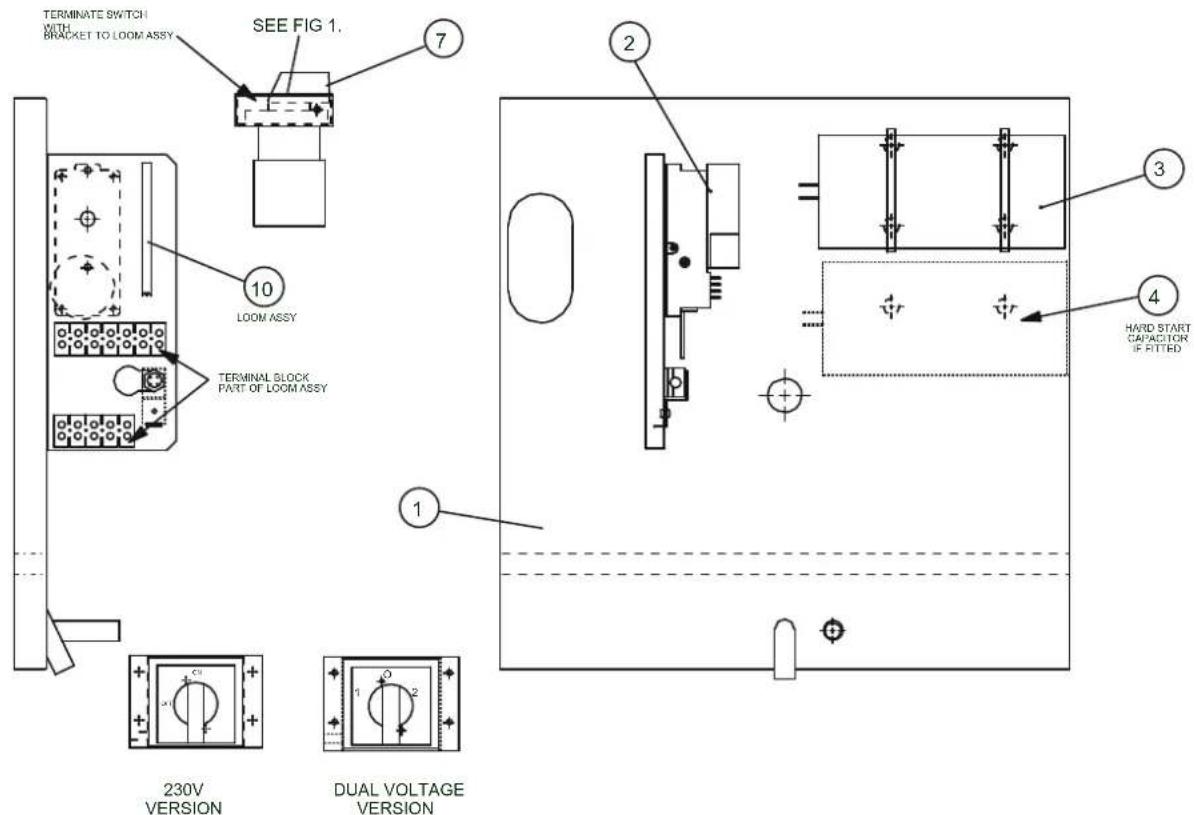

Kondensat teknesi

Uyarı!

Yedek parçaların pozisyon numaraları, kullanım kılavuzunda parçalar için

kullanılan pozisyon numaralarından farklıdır.

No. Ürün kodu Yedek parçaa
1 SD512050 drip tray
2 7140000928 defrost control stat
3 7140000353 run capacitor 30 μF 440 V
4 SD073150 hard start cap/relay
7 7130000918 rotary switch 2 pole on/off
9 SA356403 loom assembly AX
17 SD869350 pipe insert bung

Servis istasyonları

Aşağıdaki bilgiler sadece Türkiye için geçerlidir:

Trotec End. Ürünleri Tic. Ltd. Şti.

Barbaros Cad. E4 Ada B145 Blok No:61

Giyimkent-Esenler-İstanbul

Tel: [phone]

Üretici ve ithalatçı firmanın ünvanı, adres ve telefon numarası

İthalatçı (sadece Türkiye için geçerlidir):

Trotec Endüstri Ürünleri Tic. Ltd. Şti.

Turgut Reis Mh. Barbaros Cad. E4 Ada B145 Blok No:61

Giyimkent - Esenler - İstanbul

Tel.: [phone]

Kullanım sırasında insan veya çevre sağlığına tehlikeli veya zararlı olabilecek durumlara ilişkin uyarılar

Elektronik cihazlar evsel atık değildir ve Türkiye'de, elektrikli ve elektronik cihazlar hakkındaki Elektrikli ve Elektronik Teçhizat Atıkları Direktifi'ne (EETA) göre uzman bir tasfiye merkezine gönderilmelidir. Kullan

dıktan sonra lütfen bu cihazı geçerli yasal düzenlemelere uygun şekilde tasfiye ediniz.

Cihaz çevre dostu ve ozon açısından nötr bir soğutucu gazla çalıştırılır (bkz. "Teknik bilgiler" bölümü). Cihazda bulunan klima gazı/yağ karışımını ulusal yasalara uygun olarak usulüne uygun şekilde tasfiye ediniz.

Uygunluk beyanı

2006/95/EG sayılı AT Alçak Gerilim Yönetmeliği ve elektromanyetik uyumluluk hakkındaki 2004/108/EG sayılı AT Yönetmeliği kapsamında.

İşbu beyanca, TTK 400 kondensat kurutucunun belirtilen AT yönetmeliklerine uygun olarak geliştirilmiş, tasarlanmış ve üretilmiş olduğunu beyan ederiz.

Uygulanan uyumlaştırılmış normlar:

IEC 60335-1:2001/A2:2006

IEC 60335-2-40:2002/A1:2005

IEC 62233:2005

€ işaretini cihazın tip etiketinde bulabilirsiniz.

Üretici:
