TTK 400 - Humidificateur TROTEC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Déshumidificateur à condensation
Marque	TROTEC
Modèle	TTK 400
Capacité de déshumidification maximale	75 L/24 h
Capacité de déshumidification (20 °C / 60 % h.r.)	30 L/24 h
Volume de pièce recommandé (chantier)	400 m³
Volume de pièce recommandé (déshumidification continue)	800 m³
Plage de température de service	0 – 40 °C
Plage d'humidité relative	35 – 100 %
Débit d'air maximal	420 m³/h
Alimentation électrique	230 V / 50 Hz / 6,2 A
Puissance absorbée maximale	1,4 kW
Puissance absorbée moyenne	1 kW
Protection réseau	10 A
Type de compresseur	Piston
Réfrigérant	R407c (0,45 kg)
Poids	42 kg
Dimensions (H x P x L)	854 x 480 x 510 mm
Distances minimales murs / objets	50 cm (haut, arrière, côté, façade)
Niveau de pression acoustique (3 m)	56 dB(A)
Garantie	12 mois
Entretien du filtre à air	Nettoyage au moins une semaine sur deux ; remplacement au moins une fois par semestre
Évacuation des condensats	Flexible de vidange de 90 L minimum ou raccordement à une évacuation ; pompe à condensat en option
Fonctions spéciales	Dégivrage automatique, compteur d'heures de fonctionnement, possibilité d'hygrostat optionnel

FOIRE AUX QUESTIONS - TTK 400 TROTEC

Quelle est la capacité de déshumidification du TROTEC TTK 400 ?

La capacité maximale est de 75 L/24 h. À 20 °C et 60 % d'humidité relative, elle est de 30 L/24 h.

Quels sont les volumes de pièce recommandés pour cet appareil ?

Pour un chantier, le volume maximal est de 400 m³. En déshumidification continue, il atteint 800 m³.

Comment évacuer les condensats ?

L'appareil est fourni avec un flexible de vidange. Vous pouvez le raccorder à un réservoir d'au moins 90 L ou à une évacuation d'eau. Une pompe à condensat est disponible en option.

À quelle fréquence faut-il nettoyer le filtre à air ?

Le filtre à air doit être vérifié au moins une semaine sur deux et nettoyé si nécessaire. Il doit être remplacé au moins une fois par semestre.

Que faire en cas de bruit ou de vibrations anormaux ?

Vérifiez si l'appareil est stable et sur une surface plane. Assurez-vous que les entrées d'air et le filtre ne sont pas encrassés. Si le problème persiste, contactez un professionnel.

Comment fonctionne le dégivrage automatique ?

En cas de givre sur l'évaporateur, un dégivrage automatique au gaz chaud s'enclenche. La déshumidification est brièvement interrompue pendant cette phase.

Peut-on utiliser un hygrostat avec le TTK 400 ?

Oui, un hygrostat optionnel permet de régler l'humidité souhaitée. L'appareil s'arrête ou redémarre automatiquement en fonction de la valeur définie.

Comment transporter l'appareil en toute sécurité ?

Utilisez la barre de transport et les roulettes. Avant le transport, mettez l'appareil hors service, débranchez-le et videz les condensats. Transportez-le toujours en position verticale.

Quelles sont les distances minimales à respecter autour de l'appareil ?

Prévoyez un espace d'au moins 50 cm au-dessus, à l'arrière, sur les côtés et à l'avant pour une bonne circulation d'air.

Que faire si l'appareil ne démarre pas ?

Vérifiez l'alimentation secteur, la prise, l'interrupteur en position ON et le fusible. Si un hygrostat est utilisé, assurez-vous que l'humidité ambiante est supérieure au seuil réglé. Sinon, faites examiner l'appareil par un professionnel.

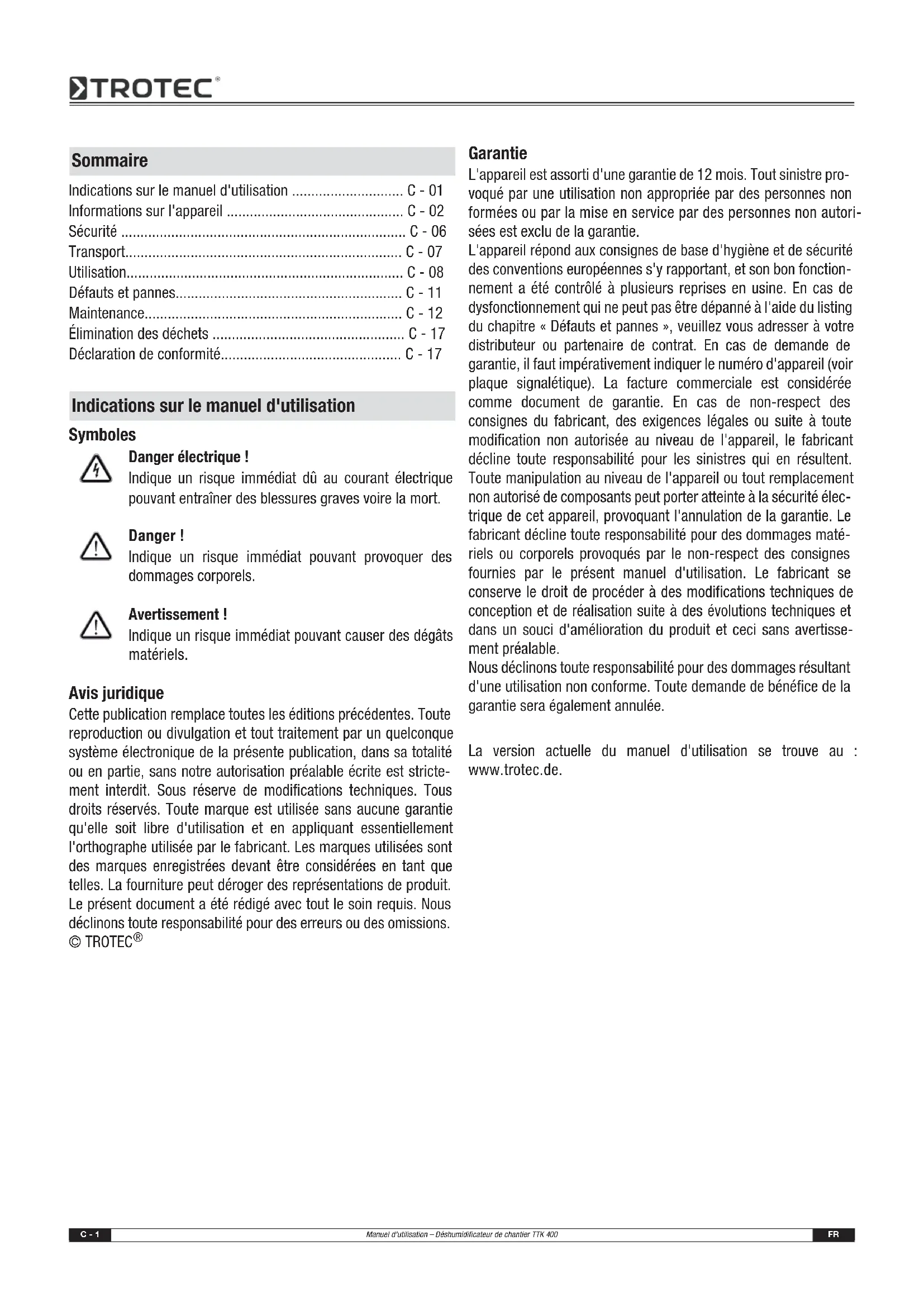

MODE D'EMPLOI TTK 400 TROTEC

Indications sur le manuel d'utilisation C-01

Informations sur l'appareil C-02

Sécurité C-06

Transport C-07

Utilisation C-08

Défauts et pannes C-11

Maintenance C-12

Élimination des déchets C-17

Déclaration de conformité C-17

Indications sur le manuel d'utilisation

Symboles

Danger électrique !

Indique un risque immédiat dû au courant électrique pouvant entraîner des blessures graves voire la mort.

Danger !

Indique un risque immédiat pouvant provoquer des dommages corporels.

Avertissement !

Indique un risque immédiat pouvant causer des dégâts matériels.

Avis juridique

Cette publication remplace toutes les éditions précédentes. Toute reproduction ou divulgation et tout traitement par un quelconque système électronique de la présente publication, dans sa totalité ou en partie, sans notre autorisation préalable écrite est strictement interdit. Sous réserve de modifications techniques. Tous droits réservés. Toute marque est utilisée sans aucune garantie qu'elle soit libre d'utilisation et en appliquant essentiellement l'orthographe utilisé par le fabricant. Les marques utilisées sont des marques enregistrées devant être considérées en tant que telles. La fourniture peut déroger des représentations de produit. Le présent document a été rédigé avec tout le soin requis. Nous déclinons toute responsabilité pour des erreurs ou des omissions. © TROTEC®

Garantie

L'appareil est assorti d'une garantie de 12 mois. Tout sinistre provoqué par une utilisation non appropriée par des personnes non formées ou par la mise en service par des personnes non autorisées est exclu de la garantie.

L'appareil répond aux consignes de base d'hygiène et de sécurité des conventions européennes s'y rapportant, et son bon fonctionnement a été contrôlé à plusieurs reprises en usine. En cas de dysfonctionnement qui ne peut pas être dépanné à l'aide du listing du chapitre « Défauts et pannes », veuillez vous adresser à votre distributeur ou partenaire de contrat. En cas de demande de garantie, il faut impérativement indiquer le numéro d'appareil (voir plaque signalétique). La facture commerciale est considérée comme document de garantie. En cas de non-respect des consignes du fabricant, des exigences légales ou suite à toute modification non autorisée au niveau de l'appareil, le fabricant décline toute responsabilité pour les sinistres qui en résultent. Toute manipulation au niveau de l'appareil ou tout remplacement non autorisé de composants peut porter atteinte à la sécurité électrique de cet appareil, provoquant l'annulation de la garantie. Le fabricant décline toute responsabilité pour des dommages matériels ou corporels provoqués par le non-respect des consignes fournies par le présent manuel d'utilisation. Le fabricant se réserve le droit de procéder à des modifications techniques de conception et de réalisation suite à des évolutions techniques et dans un souci d'amélioration du produit et ceci sans avertissement préalable.

Nous déclinons toute responsabilité pour des dommages résultant d'une utilisation non conforme. Toute demande de bénéfice de la garantie sera également annulée.

La version actuelle du manuel d'utilisation se trouve au: www.trotec.de.

Informations sur l'appareil

Description de l'appareil

L'appareil assure une déshumidification de l'air entièrement automatique et selon le principe de condensation. Il peut alors être utilisé en marche continue.

Le ventilateur aspire l'air ambiant humide par l'entrée d'air (2) de l'appareil à travers le filtre à air (5), l'évaporateur et le condensateur qui se trouve derrière l'évaporateur. Au niveau de l'évaporateur froid, l'air ambiant est refroidi à une température inférieure au point de rosée. La vapeur d'eau contenue dans l'air ambiant se dépose comme condensat ou givre sur les lamelles de l'évaporateur. L'air déshumidifié et refroidi est alors réchauffé au niveau du condensateur avant d'être soufflé vers l'extérieur par la sortie d'air (8). L'air sec ainsi traité se mélange de nouveau avec l'air ambiant. En raison de la circulation continue de l'air ambiant à travers l'appareil, l'humidité contenue dans l'air du local d'installation est continuellement réduite. En fonction de la température de l'air et de l'humidité relative de l'air, l'eau condensée tombe dans le bac de condensats sous forme de gouttes, soit continuellement, soit seulement pendant les phases de dégivrage périodiques. Le condensat est transporté hors de l'appareil à l'aide du flexible de vidage de condensat (7) monté d'avance, à travers une tuyauterie résistante à l'épreuve de la pression.

En option, l'eau condensée peut être évacuée par une pompe à condensat à installer en seconde monte.

Pour piloter et transporter l'appareil, il est équipé d'un interrupteur de réseau (10), d'un compteur d'heures de fonctionnement (3), d'une barre de transport (1) et de roulettes de transport (4). Deux pieds de support gommés (6) sécurisent l'appareil contre tout déplacement intempestif.

L'appareil permet une réduction de l'humidité relative de l'air à environ 35%. Le rayonnement de chaleur émis par l'appareil en fonctionnement peut faire augmenter la température ambiante d'environ 1 à 3 °C.

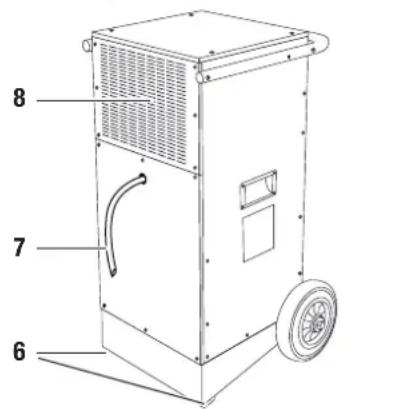

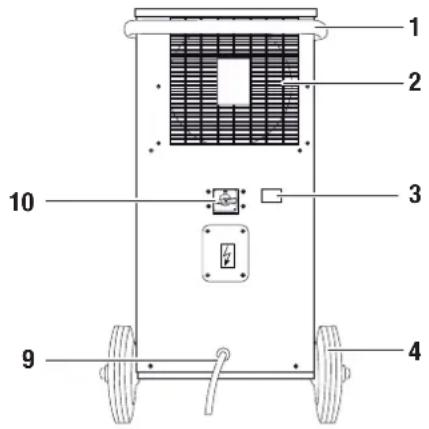

Représentation de l'appareil et éléments de commande

N° Élément de commande

1 Barre de transport

2 Entrée d'air

3 Compteur d'heures de fonctionnement

4 Rouleaux de transport

5 Filtré à air

6 Pieds de support gommés

7 Flexible de vidage de condensat

8 Sortie d'air

9 C â b l e d e r ré s e a u

10 Interrupteur d'alimentation

• Déshumidificateur de chantier TTK 400 avec barre de transport Filtre à air
• Flexible de vidage de condensat
• Manuel d'utilisation

Accessoires optionnelles

Hygrostat - Pompe à condensat - Système de mesure de consommation d'énergie

Caractéristiques techniques

Paramètre Valeur
Modèle TTK 400
Capacité de déshumidification, max. 75 l / 24 h
Capacité de déshumidification (20 °C / 60 % h.r.) 30 l / 24 h
Indiqué pour des pieces d'un volume maximal : déshumidification de chantier et assechement après dégats des eaux Déshumidification continue	400 m³800 m³
Température de service 0-40 °C
Humidity relative de référence 35-100 %
Débit d'air, max. 420 m³/h
Alimentation électrique 230 V / 50 Hz / 6,2 A
Puissance absorbée, max. 1,4 kW
Puissance absorbée Ø 1 kW
Protection reseau	10 A
Compresseur	Piston
Réfrigérant R407c
Quantité de réfrigérant	0,45 kg
Poids	42 kg
Dimensions (HxPxL)	854 x 480 x 510 mm
Distance minimale murs / objets	A : Haut : 50 cmB : Arrière : 50 cmC : Côté : 50 cmD : Façade : 50 cm
Niveau de pression acoustique LpA (3 m ; selon DIN 45635-01-KL3)	56 dB(A)

Puissance absorbée

La puissance absorbée de l'appareil dépend de la température ambiante respective ou de l'humidité relative.

Multipliez les heures de fonctionnement (voir compteur d'heures de fonctionnement (3)) par une valeur de consommation d'un kilowatt par heure, afin de déterminer la puissance absorbée approximative.

Pour déterminer la puissance absorbée exacte, un système de mesure de consommation d'énergie optionnel peut être connecté entre le déshumidificateur de chantier et la source d'énergie. Veuillez contacter votre SAV TROTEC®.

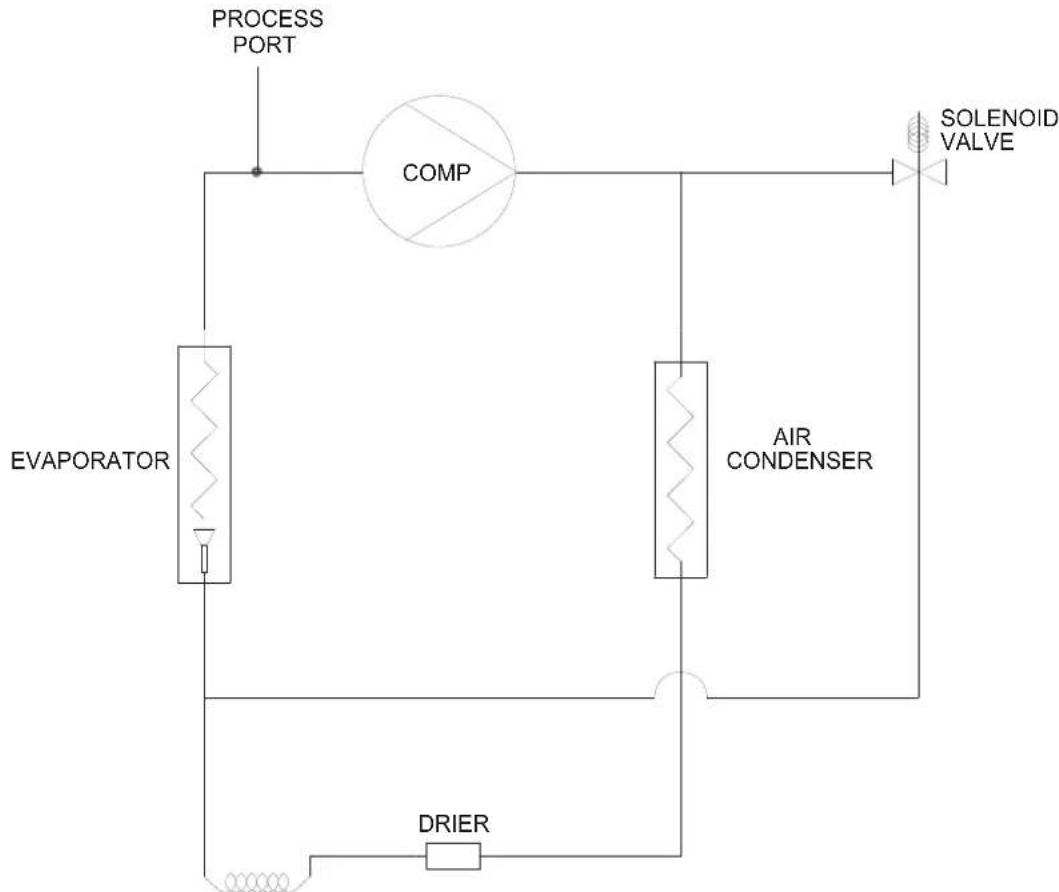

Diagramme circuit de refroidissement

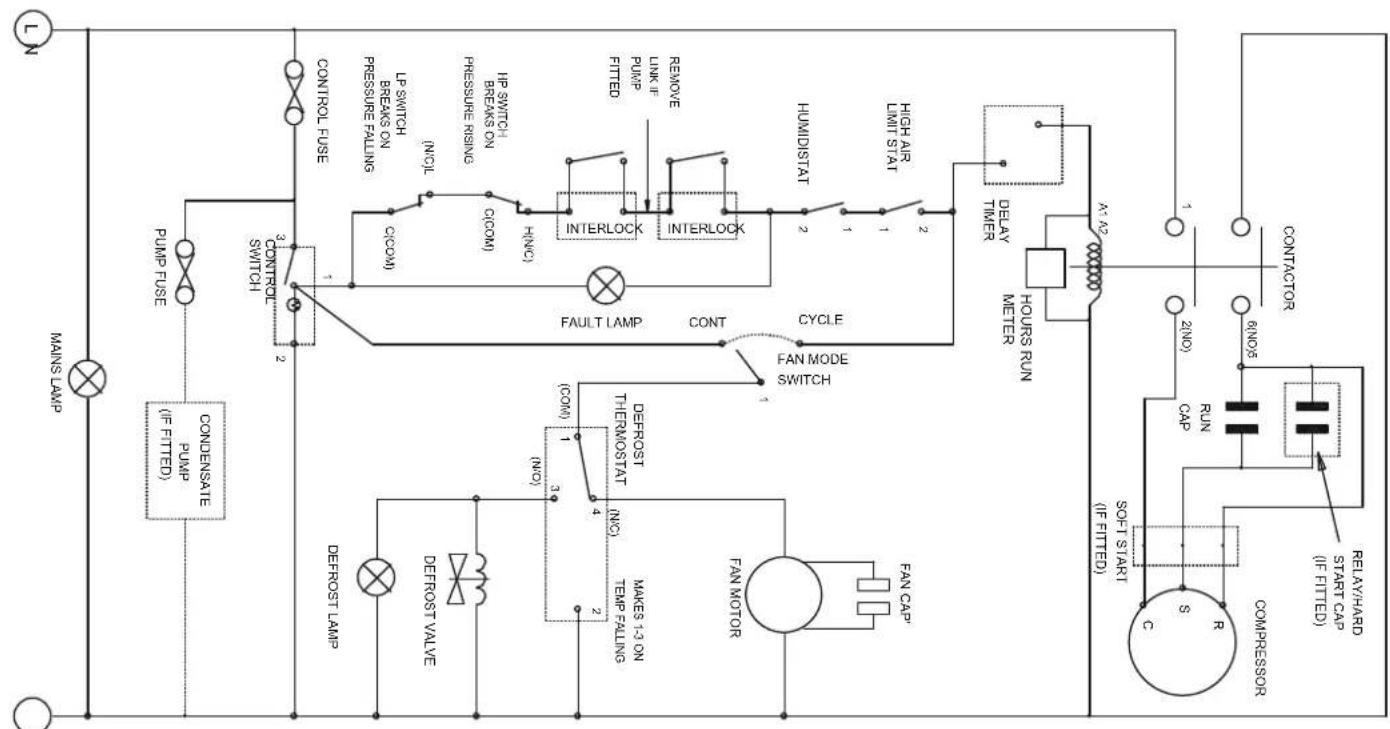

Schéma électrique

DRG No. D353153

FINDOUTASK

-3: ANGLEPROJECTION

DONCT SCALE PRINT

Veuillez lire attentivement le présent manuel avant la mise en service/l'utilisation de l'appareil et conservez-le à proximité immédiate de l'endroit d'installation ou dans l'appareil même !

• Il ne faut pas utiliser l'appareil dans des locaux représentant un risque d'explosion.
• Il ne faut pas installer et faire fonctionner l'appareil dans une atmosphère contenant de l'huile, du soufre, du chlore, d'acide ou de sel.
• Il ne faut pas utiliser l'appareil dans des locaux pourvus d'acétone, d'acides ou de solvants non dilués.
• Il faut installer l'appareil de façon stable et dans une position horizontale.
• Durant son fonctionnement, il ne faut pas exposer l'appareil à un jet d'eau direct.
• Il faut faire en sorte que l'entrée et la sortie d'air soient libres.
• Il faut faire en sorte que le côté d'aspiration soit systématiquement dépourvu d'encrassement et d'objets volants.
• Il ne faut introduire ni des corps étrangers, ni des membres du corps dans l'appareil.
• Il ne faut ni couvrir, ni transporter l'appareil durant son fonctionnement.
• Il ne faut pas s'asseoir sur l'appareil.
• Il faut protéger tous les câbles électriques en dehors de l'appareil contre des endommagements (p.ex. par des animaux).
• Il faut choisir les rallonges de câbles conformément à la puissance connectée de l'appareil, la longueur du câble et l'application. Évitez toute surcharge électrique.
• Veuillez transporter l'appareil exclusivement en position verticale et après avoir vidé préalablement la pompe à condensat et le bac de récupération des condensats.
• Éliminez les condensats accumulés. Ne les buvez pas. Il y a un risque d'infection !

Utilisation conforme

Veuillez utiliser l'appareil TTK 400 exclusivement en tant que déshumidificateur industriel mobile pour assécher et pour déshumidifier l'air ambiant selon les caractéristiques techniques.

Une utilisation conforme comprend :

• l'assèchement et la déshumidification :
• d'installations de production, de pièces souterraines, d'entrepôts, archives, laboratoires,
• de pièces et surfaces suite à des dégâts d'eau provoqués par une rupture de canalisation ou des crues.
• le séchage permanent :

- d'instruments, d'appareils, de dossiers - de centrales de commande, chaufferies, systèmes de turbines et de tuyauteries dans des centrales électriques, des cargaisons sensibles à l'humidité, etc.

Utilisation non conforme

Il ne faut pas installer l'appareil sur un support inondé. Il ne faut pas utiliser l'appareil à l'extérieur. Il ne faut pas déposer d'objets, comme p.ex. des vêtements mouillés, sur l'appareil pour les sécher. Toute modification constructive, transformation ou ajout arbitraire au niveau de l'appareil non prévu par la société TROTEC est strictement interdit.

Qualification du personnel

Toute personne utilisant le présent appareil doit :

• être consciente des risques possibles en travaillant avec un appareil électrique dans un environnement humide.
• prendre toutes les mesures nécessaires pour se protéger contre un contact direct avec les pièces sous tension.
• avoir lu et compris le manuel d'utilisation, et notamment le chapitre « Sécurité ».

Toute activité de maintenance au niveau du système électrique ou de la climatisation est à confier à une entreprise spécialisée dans le domaine de la technique frigorifique et climatique ou à la société TROTEC®.

Risques résiduels

Danger électrique !

Tout travail au niveau des composants électriques est à confier exclusivement à une entreprise spécialisée !

Danger électrique !

Retirez la fiche d'alimentation de la prise secteur avant tout type de travail !

Avertissement !

Pour éviter tout endommagement de l'appareil, veuillez ne jamais utiliser l'appareil sans le filtre à air en place !

Danger !

L'utilisation de l'appareil peut présenter un risque s'il est utilisé par des personnes non compétentes, en cas d'utilisation non conforme ou non conventionnelle ! Veuillez respecter les exigences quant à la qualification du personnel !

Danger !

Un appareil qui bascule pourrait vous blesser ! Faites pencher légèrement l'appareil et déplacez-le lentement. Le cas échéant, faites appel à une seconde personne. Pour des distances plus importantes, veuillez utiliser une gerbeuse à fourche ou un chariot élévateur pour le transport de l'appareil. Veuillez ne pas rester sous l'appareil en suspension.

Comportement en cas d'urgence

1. En cas d'urgence, veuillez immédiatement débrancher l'appareil.
2. Ne rebranchez jamais un appareil endommagé.

Transport

Pour faciliter le transport, l'appareil est pourvu de rouleaux de transport et d'une barre de transport. Le cas échéant, faites appel à une personne supplémentaire pour transporter l'appareil. Veuillez utiliser une gerbeuse à fourche ou un chariot élévateur pour soulever l'appareil.

Veuillez respecter les consignes suivantes avant chaque transport :

1. Mettez l'appareil hors service par l'intermédiaire de l'interrupteur d'alimentation (voir le chapitre « Éléments de commande »).
2. Retirez la fiche d'alimentation de la prise électrique. Veuillez ne pas utiliser le cordon électrique comme tirette !
3. Veuillez vider le flexible de vidage de condensat ou la pompe à condensat (optionnelle). Veillez aux gouttes d'eau qui tombent durant l'absence du réservoir.
4. Saisissez la barre de transport de vos deux mains, et basculez l'appareil délicatement.
5. Déplacez l'appareil à l'aide des rouleaux de transport.

Veuillez respecter les consignes suivantes après chaque transport :

1. Installez l'appareil en position verticale après l'avoir transporté.
2. Faites en sorte que les deux pieds de support gommés soient installés à plat par terre. Les pieds de support gommés bloquent l'appareil et le sécurisent contre tout déplacement intempestif.

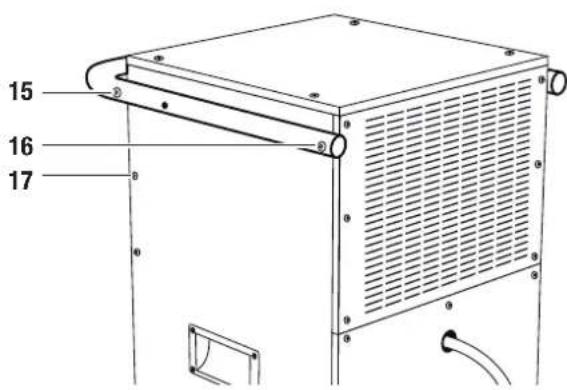

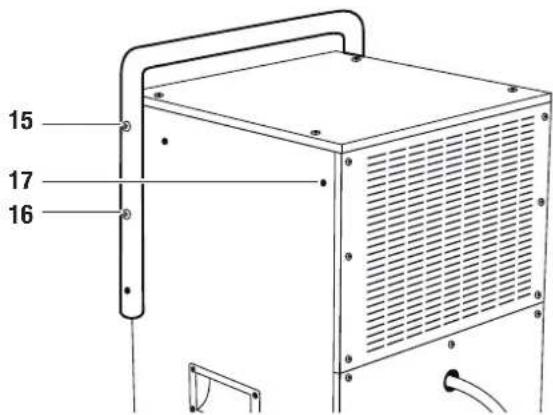

Déplacer la barre de transport

En fonction de vos besoins, vous pouvez basculer la barre de transport au choix dans sa position horizontale ou verticale. Pour déplacer la barre de transport, exécutez les étapes suivantes des deux côtés de l'appareil :

1. Desserrez la vis (15).
2. Retirez les vis (16) et (17).
3. Tournez la barre de transport de 90°.
4. Remettez en place les vis (16) et (17) en position inversée.
5. Serrez toutes les vis (15, 16, 17).

A.

B.

Stockage

En cas de non-utilisation de l'appareil, veuillez l'entreposer comme suit :

Au sec, à l'abri, dans un endroit protégé de la poussière et de l'exposition directe au soleil. Le cas échéant, il faut le protéger de la poussière qui peut pénétrer, éventuellement au moyen d'une housse en plastique. La température de stockage correspond à la plage de température de fonctionnement stipulée dans le chapitre « Caractéristiques techniques ».

Utilisation

• Après la mise en service, le fonctionnement de l'appareil est entièrement automatique.
• Évitez les portes et les fenêtres ouvertes.

Installation

Lors de l'installation de l'appareil, il faut respecter les distances minimales requises par rapport aux murs et autres objets, conformément aux indications figurant dans le chapitre « Caractéristiques techniques ».

• Il faut installer l'appareil de façon stable et dans une position horizontale. Tenez l'appareil à l'écart de toute source de chaleur.
• Installez l'appareil au milieu de la pièce. En cas d'installation de plusieurs appareils, faites en sorte que les distances entre les appareils soient équilibrées.
• Quand l'appareil est installé dans des zones mouillées, il faut le protéger par un disjoncteur à courant de défaut conforme aux prescriptions (RCD = Residual Current protective Device).
• Veuillez faire en sorte que les rallonges de câbles soient entièrement déroulées.
• Faites en sorte que la tension et l'intensité d'alimentation électrique correspondent bien aux valeurs stipulées sur la plaque signalétique de l'appareil.
• En cas d'utilisation d'une génératrice, veuillez faire en sorte que la génératrice fournisse au moins une puissance de 4 kW (le courant de démarrage de l'appareil peut dépasser la valeur nominale du courant du quadruple, voire du quintuple. Veuillez tenir compte de cette indication en cas d'utilisation de plusieurs appareils connectés à la même génératrice).

Indications sur la capacité de déshumidification

La capacité de déshumidification dépend :

des caractéristiques du local - de la température ambiante - de l'humidité relative de l'air

Plus la température ambiante et l'humidité relative sont élevées, plus la capacité de déshumidification est grande.

Une humidité relative de l'air d'environ 50 à 60 % est suffisante pour l'emploi dans les pièces d'habitation. Cependant, il ne faut pas que l'humidité de l'air soit supérieure à environ 50 % dans des entreprises, archives, etc.

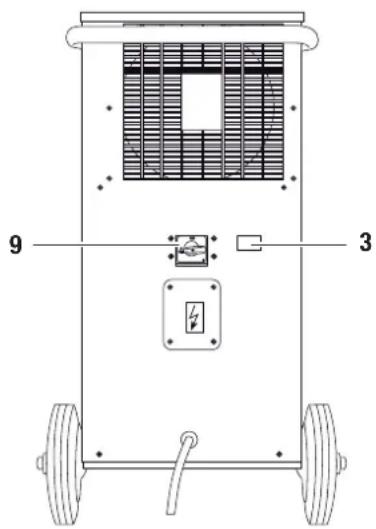

Éléments de commande

N° Élement de commande

3 Comptéur d'heures de fonctionnement

10 Interrupteur d'alimentation :« ON » : L'appareil est allumé.« OFF » : L'appareil est étant.

Mise en service

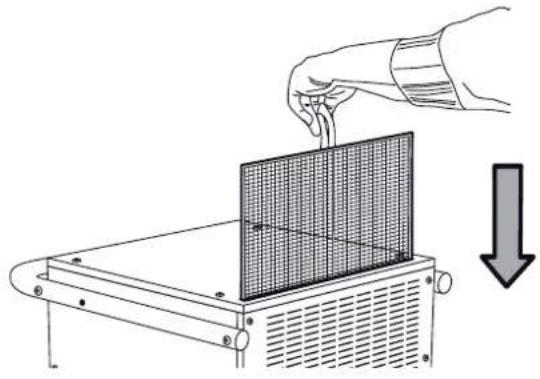

Mettre en place le filtre à air

Installer le flexible de vidage de condensat

Indication :

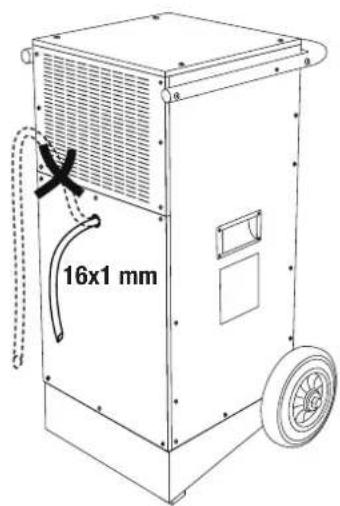

Lors de sa livraison, l'appareil est déjà doté du flexible de vidage de condensat.

1. Faites en sorte que le flexible de vidage de condensat soit correctement raccordé à l'appareil et qu'il soit intact.
2. En fonction de l'application en question, placez l'extrémité du flexible de vidage de condensat comme suit :

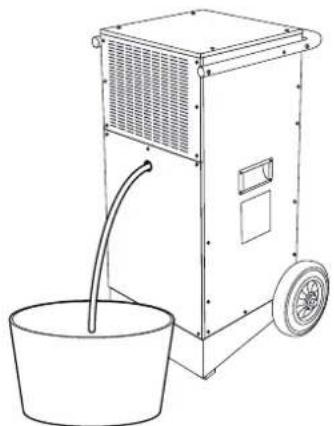

- Mettez en place un réservoir correctement dimensionné (au moins 90 litres) à côté de l'appareil et insérez l'extrémité du flexible. Contrôlez régulièrement le niveau de remplissage du réservoir.

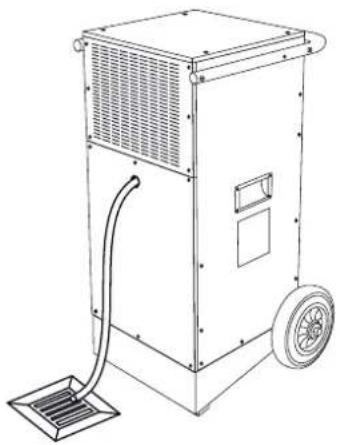

• Placez l'extrémité du flexible de vidage de condensat au-dessus d'une évacuation d'eau. Pour des distances plus importantes, vous pourrez également utiliser un flexible plus long du même type.

• En option, l'appareil peut être utilisé avec une pompe à condensat. Veuillez contacter votre SAV TROTEC®.
• Faites en sorte que le flexible de vidage de condensat présente une pente continue.

Mise en service de l'appareil

1. Veuillez vous assurer que le flexible de vidage de condensat (7) soit correctement raccordé et installé. Attention de ne pas trébucher sur le flexible.
2. Faites en sorte que le flexible de vidage de condensat (7) ne soit pas plié, ni coincé et ne placez pas d'objets sur le flexible de vidage de condensat (7) en question.
3. Veuillez vous assurer que le condensat puisse s'écouler correctement.
4. Raccordez la fiche de l'appareil à une prise de courant protégée selon les règles de l'art. Attention de ne pas trébucher sur le câble.
5. Le cas échéant, évacuez les condensats compris dans l'appareil, en actionnant la touche de vidage d'eau résiduelle de la pompe à condensat (optionnelle).
6. Mettez l'appareil en service par l'intermédiaire de l'interrupteur d'alimentation (10).

Mode de fonctionnement « Fonctionnement continu »

En fonctionnement continu, l'appareil déshumidifie l'air en continu et indépendamment de l'humidité ambiante.

Mode de fonctionnement « Fonctionnement hygrostat » (optionnel)

En option, l'appareil peut être doté d'un hygrostat.

L'hygrostat arrête ou rallume l'appareil en fonction de la valeur d'humidité.

Lorsque vous faites fonctionner l'appareil avec un hygrostat optionnel, réglez l'humidité recherchée au niveau de l'hygrostat (voir la notice d'utilisation de l'hygrostat optionnel).

Dégivrage automatique

En fonction de la température d'air et de l'humidité relative, les lamelles de l'évaporateur peuvent givrer. Le cas échéant, le dégivrage automatique au gaz chaud intégré dans l'appareil s'allume automatiquement. Durant le dégivrage, le mode de déshumidification est brièvement interrompu.

Mise hors service

1. Mettez l'appareil hors service par l'intermédiaire de l'interrupteur d'alimentation (10).
2. Le cas échéant, évacuez les condensats compris dans l'appareil, en actionnant la touche de vidage d'eau résiduelle de la pompe à condensat (optionnelle).
3. Ne touchez jamais la fiche d'alimentation avec des mains humides ou mouillées.
4. Retirez la fiche d'alimentation de la prise secteur.
5. Retirez le flexible de vidage de condensat (7) ainsi que le liquide résiduel qui s'y trouve.
6. Nettoyez l'appareil et notamment le filtre à air conformément aux indications figurant dans le chapitre « Maintenance ».
7. Entreposez l'appareil conformément aux indications figurant dans le chapitre « Stockage ».

Défauts et pannes

Dans le cadre de sa production, le bon fonctionnement de l'appareil a été contrôlé à plusieurs reprises. Si, malgré ces contrôles répétitifs, l'appareil présente des dysfonctionnements, il faut le contrôler en se conformant à la liste suivante.

Avertissement !

Pour éviter tout endommagement de l'appareil et un déclenchement des fusibles ou des contacteurs moteurs, veuillez attendre au moins 5 minutes en cas d'arrêt de l'appareil avant de le remettre en service.

L'appareil ne se met pas en service :

• Contrôlez la connexion au réseau (230 V/1~/50 Hz).
• Vérifiez l'intégrité de la prise de contact.
• Vérifiez si l'interrupteur de réseau (10) est en position « ON ».
• Vérifiez la protection du réseau.
• Si l'appareil est utilisé avec un hygrostat (optionnel), contrôlez l'humidité recherchée. L'humidité de l'air dans l'endroit d'installation doit être supérieure à la plage sélectionnée. Réduisez l'humidité d'air souhaitée préréglée.
• Faites examiner l'appareil par une entreprise spécialisée dans le domaine du technique frigorifique et climatique ou par la société TROTEC®.

L'appareil est en service, mais sans condensation :

• Vérifiez la bonne fixation du tuyau d'évacuation de condensats.
• Vérifiez le bon fonctionnement de la pompe à condensat (optionnelle) ou tentez de détecter des vibrations ou bruits inhabituels. Retirez les encrassements.
• Vérifiez la température ambiante. Veuillez respecter la plage d'utilisation de l'appareil selon les caractéristiques techniques.
• Faites en sorte que l'humidité relative corresponde aux caractéristiques techniques.
• Si l'appareil est utilisé avec un hygrostat (optionnel), contrôlez l'humidité recherchée. L'humidité de l'air dans l'endroit d'installation doit être supérieure à la plage sélectionnée. Réduisez l'humidité d'air souhaitée préréglée.
• Vérifiez si le filtre à air est encrassé. Le cas échéant, nettoyez ou remplacez le filtre à air.

L'appareil est bruyant ou il vibre, fuite de condensat :

• Vérifiez si l'appareil est bien debout et installé sur une surface plane.

L'appareil est très chaud, il est bruyant ou il perd de puissance :

• Vérifiez si les entrées d'air et le filtre à air sont encrassés. Retirez les encrassements.
• Vérifiez si l'intérieur de l'appareil est pollué (voir chapitre « Maintenance »). Si nécessaire, nettoyez l'intérieur de l'appareil comme décrit dans le chapitre « Nettoyage intérieur avec de l'air comprimé ».

Même après toutes les vérifications, l'appareil ne fonctionne pas sans problème ?

Faites réparer l'appareil par une entreprise spécialisée dans le domaine de la technique frigorifique et climatique ou par la société TROTEC®.

Maintenance

Intervalles de maintenance

Intervalle de maintenance et d'entretien	avant chaque mise en service	en cas de besoin	au moins uneSEMaine surdeux	au moins uneSEMaine sur quatre	au moins onefis parsemestre	au moins onefois par an
Vider la pompé à condensat, le bac de récapération des condensats ou le déshumidificateur de chantier		X
Contrôler les ouvertures d'aspiration et de sortie pour détector des encrasements ou des corps étrangers, nettoyer le cas échéant	X	X		X
Contrôle visuel de l'intérieur de l'appareil pour détector des encrasements		X		X
Nettoyage interieur avec de l'air comprimé X X
Contrôler la grille d'aspiration et le filtré à air pour détector des encrasements ou des corps étrangers, nettoyer ou replacer le cas échéant	X		X
Remplacer le filtré à air X
Contrôler pour détector des endommagements X
Contrôler les vis de fixation X X
Marche d'essay X

Protocole de maintenance et d'entretien

Type d'appareil :

N° d'appareil :

Intervalle de maintenance et d'entretien	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16
Contrôler les ouvertures d'aspiration et de sortie pour détector des encrasements ou des corps étrangers, nettoyer le cas échéant
Nettoyage extérieur
Contrôle visuel de l'intérieur de l'appareil pour détector des encrasements
Nettoyage interieur avec de l'air comprimé
Contrôler la grille d'aspiration et le filtre à air pour détector des encrasements ou des corps étrangers, nettoyer ou replacer le cas échéant
Remplacer le filtre à air
Contrôler pour détector des endommagements
Contrôler les vis de fixation
Marche d'essay
Remarques:

1 Date : Signature :	2 Date : Signature :	3 Date : Signature :	4 Date : Signature :
5 Date : Signature :	6 Date : Signature :	7 Date : Signature :	8 Date : Signature :
9 Date : Signature :	10 Date : Signature :	11 Date : Signature :	12 Date : Signature :
13 Date : Signature :	14 Date : Signature :	15 Date : Signature :	16 Date : Signature :

Activités avant de lancer les travaux de maintenance

1. Ne touchez jamais la fiche d'alimentation avec des mains humides ou mouillées.
2. Retirez la fiche d'alimentation de la prise secteur avant tout type de travail !

Toute activité de maintenance au niveau du système électrique ou de la climatisation doit être effectuée par une entreprise spécialisée dans le domaine de la technique frigorifique et climatique ou par la société TROTEC®.

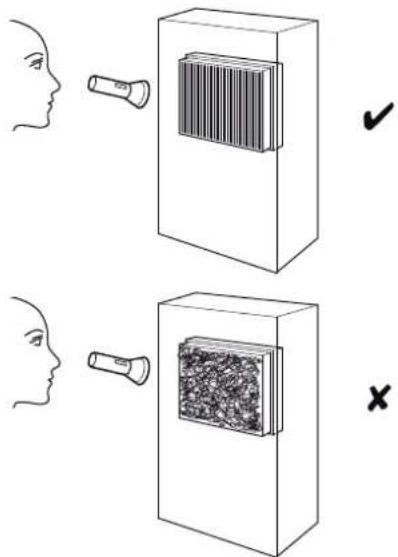

Contrôle visuel de l'intérieur de l'appareil pour détecter des encrassements

1. Retirez le filtre à air (voir chapitre « Nettoyage des entrées d'air et du filtre à air »).
2. Munissez-vous d'une lampe de poche pour éclairer l'intérieur de l'appareil.
3. Examinez l'intérieur de l'appareil pour détecter des encrassements.
4. Si vous constatez des pollutions, nettoyez l'appareil selon le chapitre « Nettoyage des entrées d'air et du filtre à air » à l'aide d'un nettoyeur à haute pression.
5. Remettez en place le filtre à air.

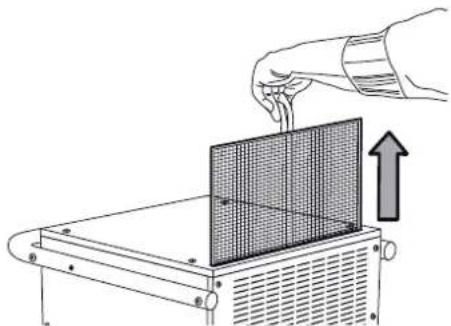

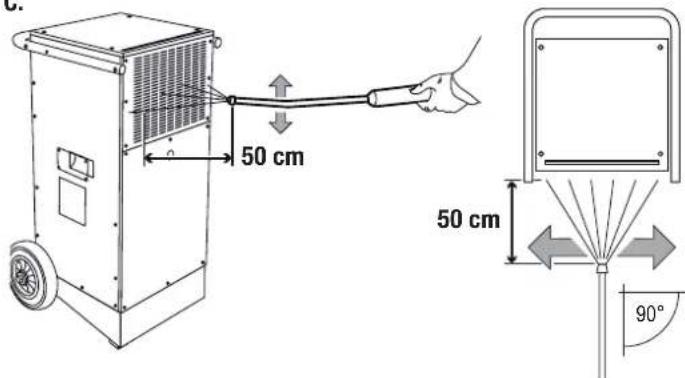

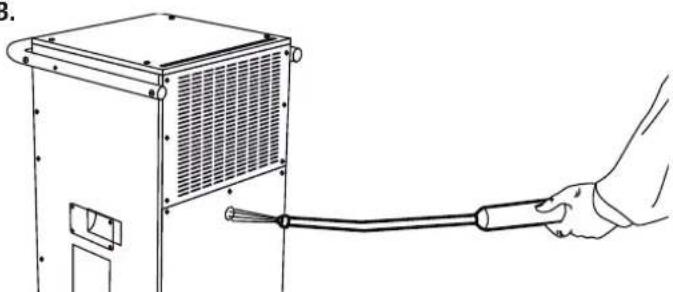

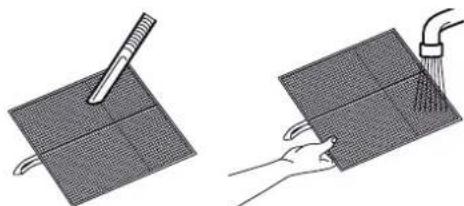

Nettoyage des entrées d'air et du filtre à air

A.

B.

C. D.

Avertissement !

Après avoir nettoyé l'appareil à l'aide d'un nettoyeur à haute pression, contrôlez le filtre à air précédemment nettoyé pour détecter d'éventuels endommagements. Les coins et les arêtes du filtre à air ne doivent être ni déformés ni arrondis.

Avant de remettre en place le filtre à air, veuillez vous assurer que celui-ci est intact et sec !

Respectez le chapitre « Intervalles de maintenance », pour replacer à temps le filtre à air !

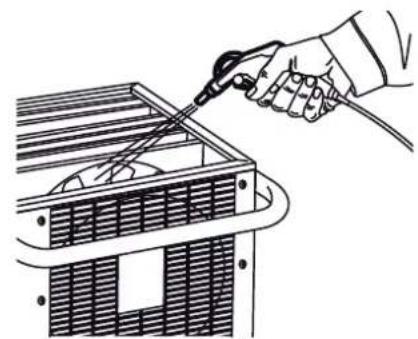

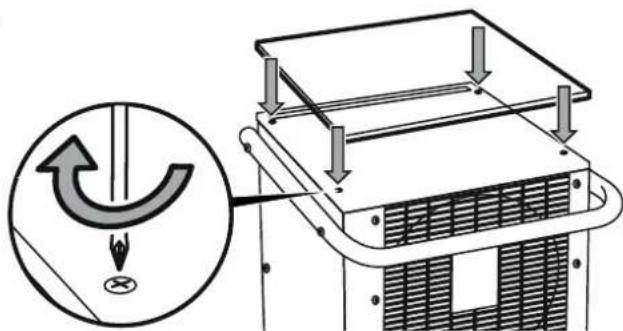

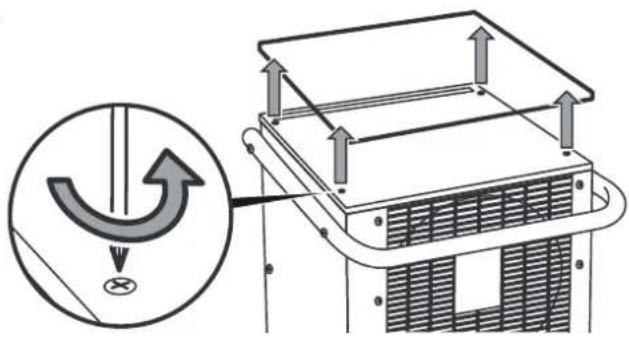

Nettoyage intérieur avec de l'air comprimé

A. B.

C.

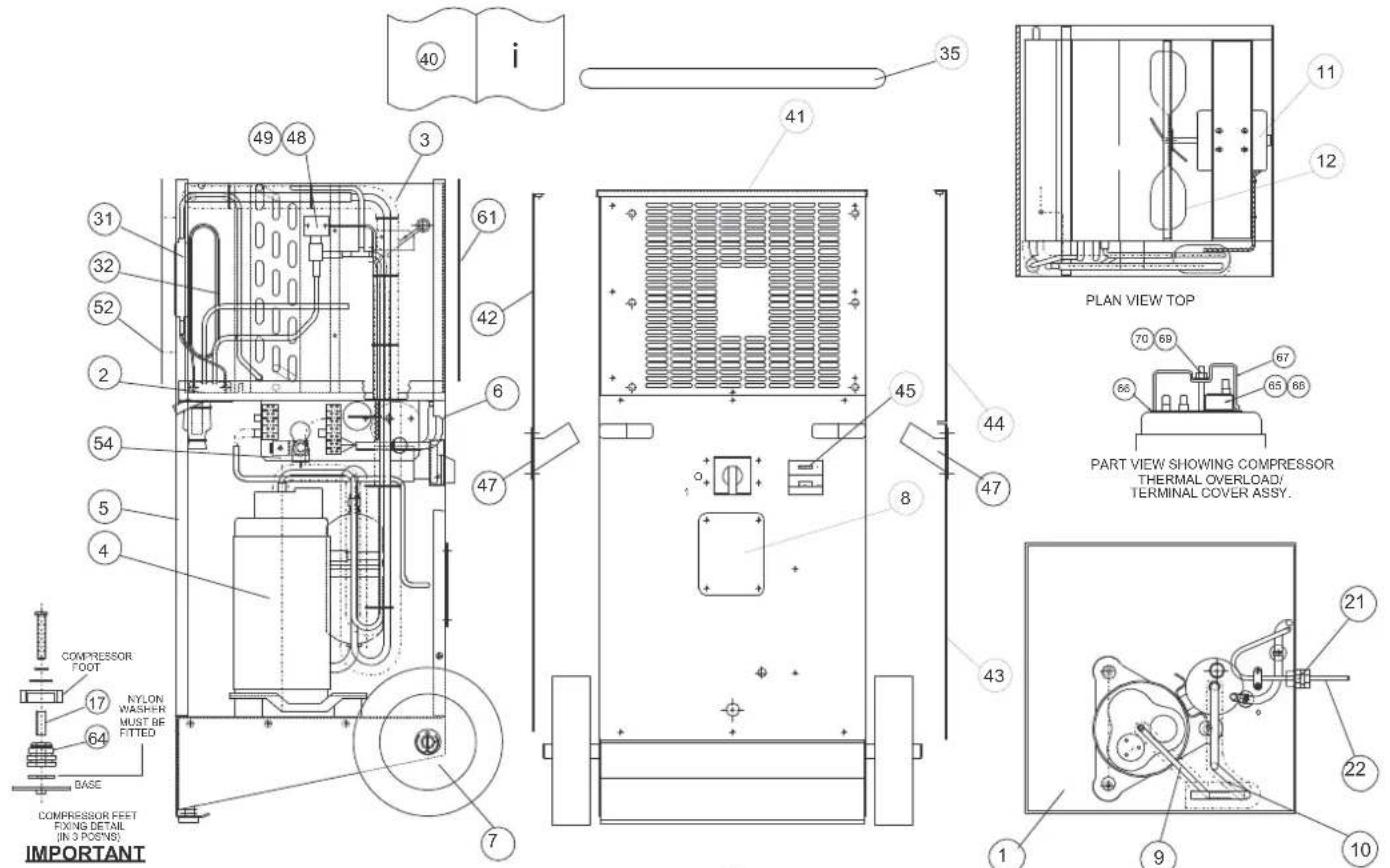

Nomenclature et liste des pièces de rechange Composant principal

Indication !

Les numéros de repérage des pièces de rechange sont différents des numéros de repérage des composants utilisés dans le manuel d'utilisation.

RÉFRIGÉRANT

N° Récurrence Pièce de rechange		N° Récurrence Pièce de rechange
1	7242000915 base plate C/W	spindle 42 7242000925 side panel
2	SA5221903 drip tray assembly	43 7242000927 side panel (bottom)
3	7162000193 evaporator/condenser assembly	44 7242000926 side panel (top)
4	7161000197 rotary compressor QXC-19k	45 7140000900operating hours counter and energy meter
5	7242000924 side panel (air in)	46 SP182554 refrigerant R407c
6	7242000922 side panel (air out)	47 SD314650	recess handle
7	760000081 wheel 200 mm diameter	48 7140001337defrost valve body
8	SD356350 cover plate	49 7420001338 solenoid coil
9	SD519406 pipe	run (discharge) 52 7242000923 inlet grille
10	SD519405	pipe run (suction) 54 SD476250 plug securing bracket
11	711000919 fan motor 34	61 7242000921 outlet grille
12	7241000917 fan blade 10 1/2" 5 blade	64 7300001250 compressor rubber mount
17	SD520852	spacer 37 mm LG 10 mm O/D 8.20 mm I/D 65 7140001298 thermal overload
21	7310000005	M20 plastic gland back nut 66 SD622952 compressor terminal gasket
22	7333000378 plug/lead assembly	67 SD622953 terminal cover
31	7220000195	dryer molecular sieve 68 SD622954 spring (thermal overload)
32	7220000358	capillary tubes 0.090" OD x 0.052 ID x 64" 69 SD622955 nut and bolt set
35	SD364151	handle 70 SD622956 rubber washer
40	SD533251 user manual
41	7242000920 top cover

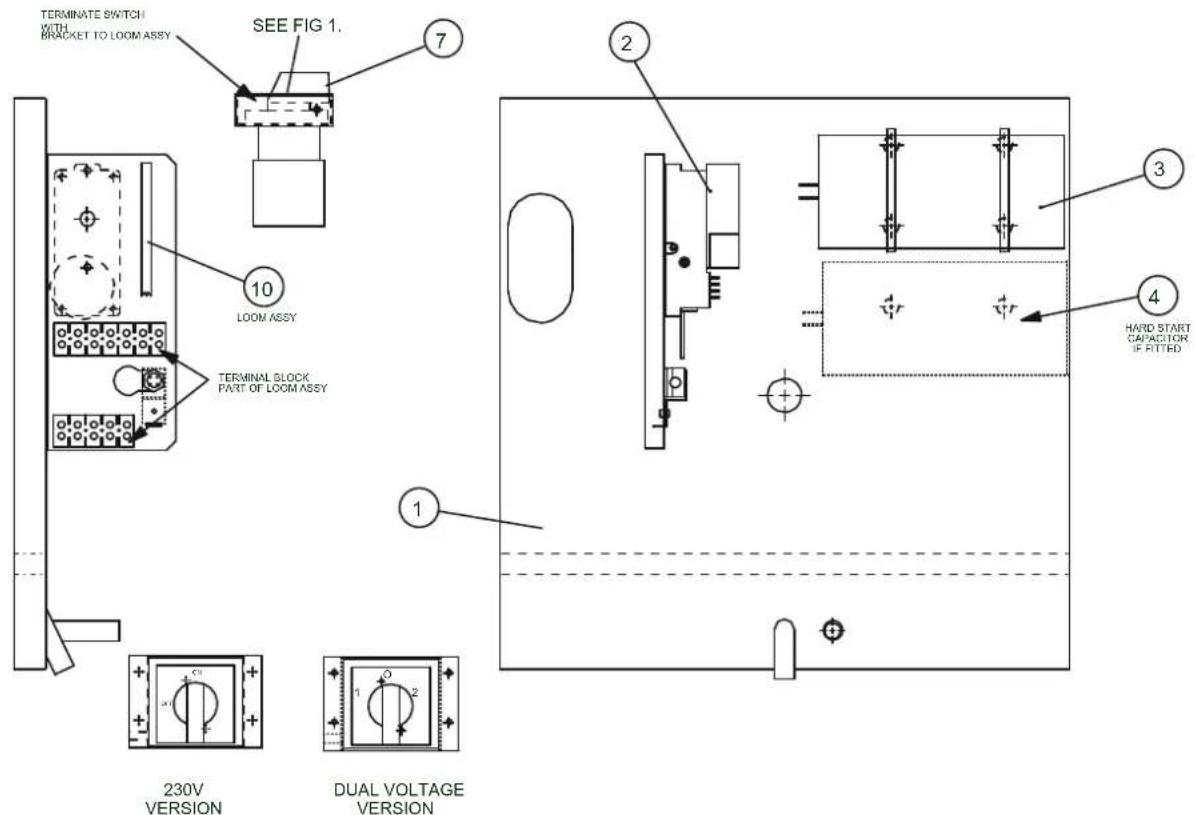

Bac de condensats

Indication !

Les numéros de repérage des pièces de rechange sont différents des numéros de repérage des composants utilisés dans le manuel d'utilisation.

N° Référence Pièce de rechange
1 SD512050 drip tray
2 7140000928 defrost control stat
3 7140000353 run capacitor 30 μF 440 V
4 SD073150 hard start cap/relay
7 7130000918 rotary switch 2 pole on/off
9 SA356403 loom assembly AX
17 SD369350 pipe insert bung

Élimination des déchets Déclaration de conformité

Les appareils électroniques usagés ne doivent pas être jetés avec les ordures ménagères, mais il faut les éliminer conformément à la directive européenne 2002/96/CE DU PARLEMENT ET DU CONSEIL

EUROPÉEN du 27 janvier 2003 relative aux déchets d'équipements électriques et électroniques. Veuillez donc éliminer cet appareil à la fin de sa durée de vie conformément aux dispositions de la loi en vigueur.

L'appareil fonctionne avec un réfrigérant écologique qui ne détruit pas la couche d'ozone (voir chapitre « Caractéristiques techniques »). Il faut évacuer le mélange de réfrigérant/huile compris dans l'appareil de manière appropriée et conformément à la législation nationale en vigueur.

conformément à la directive européenne basse tension 2006/95/CE et à la directive CE 2004/108/CE relative à la compatibilité électromagnétique.

Par la présente, nous déclarons que le déshumidificateur à condensation TTK 400 a été développé, conçu et fabriqué conformément aux directives CE citées.

Normes harmonisées appliquées :

IEC 60335-1:2001/A2:2006

IEC 60335-2-40:2002/A1:2005

IEC 62233:2005

Le symbole se trouve sur la plaque signalétique de l'appareil.

Fabricant :
