| Produkttyp | Kondensationsentfeuchter |
| Marke | TROTEC |
| Modell | TTK 400 |
| Maximale Entfeuchtungsleistung | 75 L/24 h |
| Entfeuchtungsleistung (20 °C / 60 % r.F.) | 30 L/24 h |
| Empfohlenes Raumvolumen (Baustelle) | 400 m³ |
| Empfohlenes Raumvolumen (Dauerentfeuchtung) | 800 m³ |
| Betriebstemperaturbereich | 0 – 40 °C |
| Relative Feuchtebereich | 35 – 100 % |
| Maximaler Luftdurchsatz | 420 m³/h |
| Stromversorgung | 230 V / 50 Hz / 6,2 A |
| Maximale Leistungsaufnahme | 1,4 kW |
| Durchschnittliche Leistungsaufnahme | 1 kW |
| Netzschutz | 10 A |
| Kompressortyp | Kolben |
| Kältemittel | R407c (0,45 kg) |
| Gewicht | 42 kg |
| Abmessungen (H x T x B) | 854 x 480 x 510 mm |
| Mindestabstände zu Wänden/Objekten | 50 cm (oben, hinten, seitlich, vorne) |
| Schalldruckpegel (3 m) | 56 dB(A) |
| Garantie | 12 Monate |
| Wartung des Luftfilters | Reinigung mindestens alle zwei Wochen; Austausch mindestens einmal pro Halbjahr |
| Kondensatabführung | Ablaufschlauch für mindestens 90 L oder Anschluss an einen Abfluss; Kondensatpumpe optional |
| Sonderfunktionen | Automatische Abtauung, Betriebsstundenzähler, optionaler Hygrostat möglich |
Häufig gestellte Fragen - TTK 400 TROTEC
Benutzerfragen zu TTK 400 TROTEC
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Luftbefeuchter kostenlos im PDF-Format! Finden Sie Ihr Handbuch TTK 400 - TROTEC und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. TTK 400 von der Marke TROTEC.

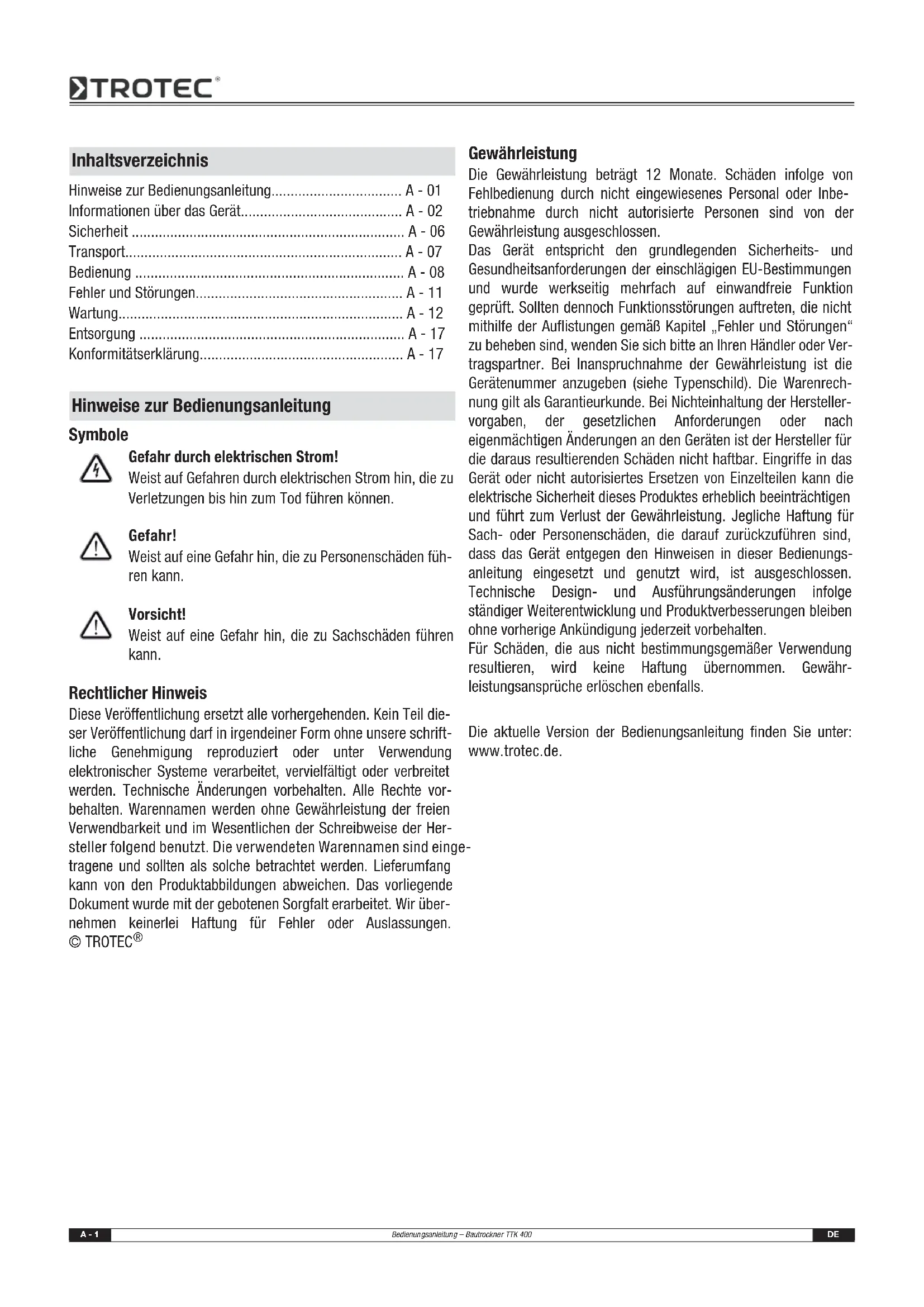

BEDIENUNGSANLEITUNG TTK 400 TROTEC
Hinweise zur Bedienungsanleitung. A-01
Informationen über das Gerät. A-02
Sicherheit A-06
Transport. A-07
Bedienung A-08
Fehler und Störungen. A-11
Wartung. A-12
Entsorgung A-17
Konformitätserklärung A-17
Hinweise zur Bedienungsanleitung
Symbole

Gefahr durch elektrischen Strom!
Weist auf Gefahren durch elektrischen Strom hin, die zu Verletzungen bis hin zum Tod führen können.

Gefahr!
Weist auf eine Gefahr hin, die zu Personenschäden führen kann.

Vorsicht!
Weist auf eine Gefahr hin, die zu Sachschäden führen kann.
Rechtlicher Hinweis
Diese Veröffentlichung ersetzt alle vorhergehenden. Kein Teil dieser Veröffentlichung darf in irgendeiner Form ohne unsere schriftliche Genehmigung reproduziert oder unter Verwendung elektronischer Systeme verarbeitet, vervielfältigt oder verbreitet werden. Technische Änderungen vorbehalten. Alle Rechte vorbehalten. Warennamen werden ohne Gewährleistung der freien Verwendbarkeit und im Wesentlichen der Schreibweise der Hersteller folgend benutzt. Die verwendeten Warennamen sind eingetragen und sollen als solche betrachtet werden. Lieferumfang kann von den Produktabbildungen abweichen. Das vorliegende Dokument wurde mit der gebotenen Sorgfalt erarbeitet. Wir übernehmen keinerlei Haftung für Fehler oder Auslassungen. © TROTEC®
Gewährleistung
Die Gewährleistung beträgt 12 Monate. Schäden infolge von Fehlbedienung durch nicht eingewiesenes Personal oder Inbetriebnahme durch nicht autorisierte Personen sind von der Gewährleistung ausgeschlossen.
Das Gerät entspricht den grundlegenden Sicherheits- und Gesundheitsanforderungen der einschlägigen EU-Bestimmungen und wurde werkseitig mehrfach auf einwandfreie Funktion geprüft. Sollten dennoch Funktionsstörungen auftreten, die nicht mithilfe der Auflistungen gemäß Kapitel „Fehler und Störungen“ zu beheben sind, wenden Sie sich bitte an ihren Händler oder Vertragspartner. Bei Inanspruchnahme der Gewährleistung ist die Gerätenummer anzugeben (siehe Typenschild). Die Warenrechnung gilt als Garantieurkunde. Bei Nichteinhaltung der Herstellervorgaben, der gesetzlichen Anforderungen oder nach eigenmächtigen Änderungen an den Geräten ist der Hersteller für die daraus resultierenden Schäden nicht haftbar. Eingriffe in das Gerät oder nicht autorisiertes Ersetzen von Einzelteilen kann die elektrische Sicherheit dieses Produktes erheblich beeinträchtigen und führt zum Verlust der Gewährleistung. Jegliche Haftung für Sach- oder Personenschäden, die darauf zurückzuführen sind, dass das Gerät entgegen den Hinweisen in dieser Bedienungsanleitung eingesetzt und genutzt wird, ist ausgeschlossen. Technische Design- und Ausführungsänderungen infolge ständiger Weiterentwicklung und Produktverbesserungen bleiben ohne vorherige Ankündigung jederzeit vorbehalten.
Für Schäden, die aus nicht bestimmungsgemäßer Verwendung resultieren, wird keine Haftung übernommen. Gewährleistungsansprüche erlöschen ebenfalls.
Die aktuelle Version der Bedienungsanleitung finden Sie unter: www.trotec.de.
Informationen über das Gerät
Gerätebeschreibung
Mithilfe des Kondensationsprinzips sorgt das Gerät für eine automatische Luftentfeuchtung von Räumen. Hierzu kann das Gerät im Dauerbetrieb verwendet werden.
Der Ventilator saugt die feuchte Raumluft am Luftinlass (2) über den Luftfilter (5), den Verdampfer und dem dahinterliegenden Kondensator an. Am kalten Verdampfer wird die Raumluft bis unter den Taupunkt abgekühlt. Der in der Luft enthaltene Wasserdampf schlägt sich als Kondensat bzw. Reif auf den Verdampferlamellen nieder. Am Kondensator wird die entfeuchtete, abgekühlte Luft wieder erwärmt und über den Luftauslass (8) ausgeblasen. Die so aufbereitete, trockenere Luft wird wieder mit der Raumluft vermischt. Aufgrund der ständigen Raumluftzirkulation durch das Gerät wird die Luftfeuchtigkeit im Aufstellungsraum reduziert. Abhängig von der Lufttemperatur und der relativen Luftfeuchtigkeit tropft das kondensierte Wasser stetig oder nur während der periodischen Abtauphasen in die Kondensatwanne. Über eine druckfeste Rohrverbindung wird das Kondensat mithilfe des vormontierten Kondensatablassschlauches (7) aus dem Gerät gefördert.
Optional kann das kondensierte Wasser mithilfe einer nachrüstbaren Kondensatpumpe abgeleitet werden.
Das Gerät ist zur Bedienung und zum Transport mit einem Netzschalter (10), einem Betriebsstundenzähler (3), einer Griff-Bügelstange (1) und Transportrollen (4) versehen. Zwei gummierte Standfüße (6) sichern das Gerät gegen Wegrollen.
Das Gerät ermöglicht eine Absenkung der relativen Luftfeuchtigkeit auf bis zu ca. 35 %. Aufgrund der im Betrieb entwickelten Wärmeabstrahlung kann die Zimmertemperatur um ca. 1-3 °C ansteigen.

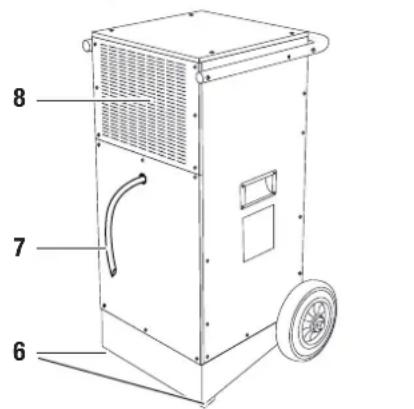

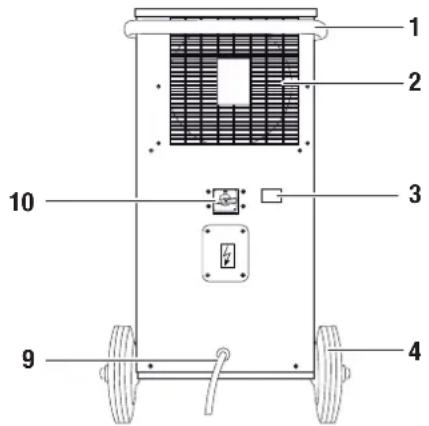

Gerätedarstellung und Bedienelemente

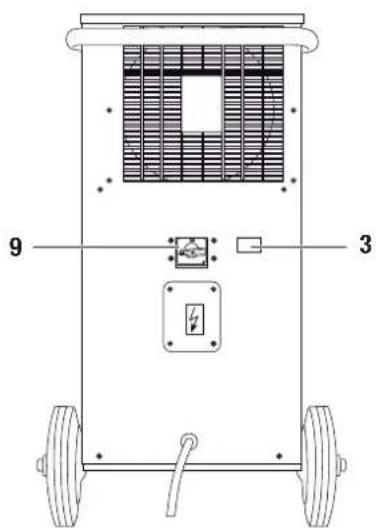

| Nr. Bedienelement |
| 1 Griff-Bügelstange |
| 2 Luftteinlass |
| 3 Betriebsstundenzahler |
| 4 Transportrollen |
| 5 Luftfilter |
| 6 gummierte Standfälle |
| 7 Kondensatablassschlauch |
| 8 Luftauslass |
| 9 Netzanschlusskabel |
| 10 Netzschalter |
Lieferumfang (Standard)
Bautrockner TTK 400 mit Griff-Bügelstange - Luftfilter Kondensatablassschlauch Bedienungsanleitung
Optionales Zubehör
Hygrostat Kondensatpumpe - Energiekostenmessgerät
Technische Daten
| Parameter Wert | |
| Modell TTK 400 | |
| Entfeuchterleistung, max. 75 l / 24 h | |
| Entfeuchterleistung (20 °C / 60 % relative Luftfeuchtigkeit) 30 l / 24 h | |
| geeignet für Raumgroßen bis: Bautrocknung oder Wasserschadensbeseitigung Trockenhaltung | 400 m³800 m³ |
| Betriebstemperatur 0-40 °C | |
| Arbeitsbereich relative Luftfeuchtigkeit 35-100 % | |
| Luftleistung, max. 420 m³/h | |
| Elektroanschluss 230 V / 50 Hz / 6,2 A | |
| Leistungsaufnahme, max. 1,4 kW | |
| Leistungsaufnahme, Durchschnitt 1 kW | |
| Netzabsicherung bauseits 10 A | |
| Kompressor Rollkolben | |
| Kältemittel | R407c |
| Kältemittelmenge | 0,45 kg |
| Gewicht | 42 kg |
| Maße (HxTxB) | 854 x 480 x 510 mm |
| Mindestabstand zu Wänden / Gegenständen | A: Oben: 50 cmB: Hinter: 50 cmC: Seite: 50 cmD: Vorne: 50 cm |
| Schalldruckpegel LpA (3 m; gemäß DIN 45635-01-KL3) | 56 dB(A) |
Leistungsaufnahme
Die Leistungsaufnahme des Gerätes ist abhängig von der aktuellen Raumtemperatur und der relativen Luftfeuchtigkeit.
Multiplizieren Sie die Betriebsstunden (siehe Betriebsstundenzähler (3)) mit einem Verbrauchswert von einem Kilowatt pro Stunde, um die ungefähre Leistungsaufnahme zu ermitteln.
Zur exakten Ermittlung der Leistungsaufnahme kann ein optional erhältliches Energiekostenmessgerät zwischen Bautrockner und Stromquelle geschaltet werden. Kontaktieren Sie hierzu Ihren TROTEC®-Kundenservice.

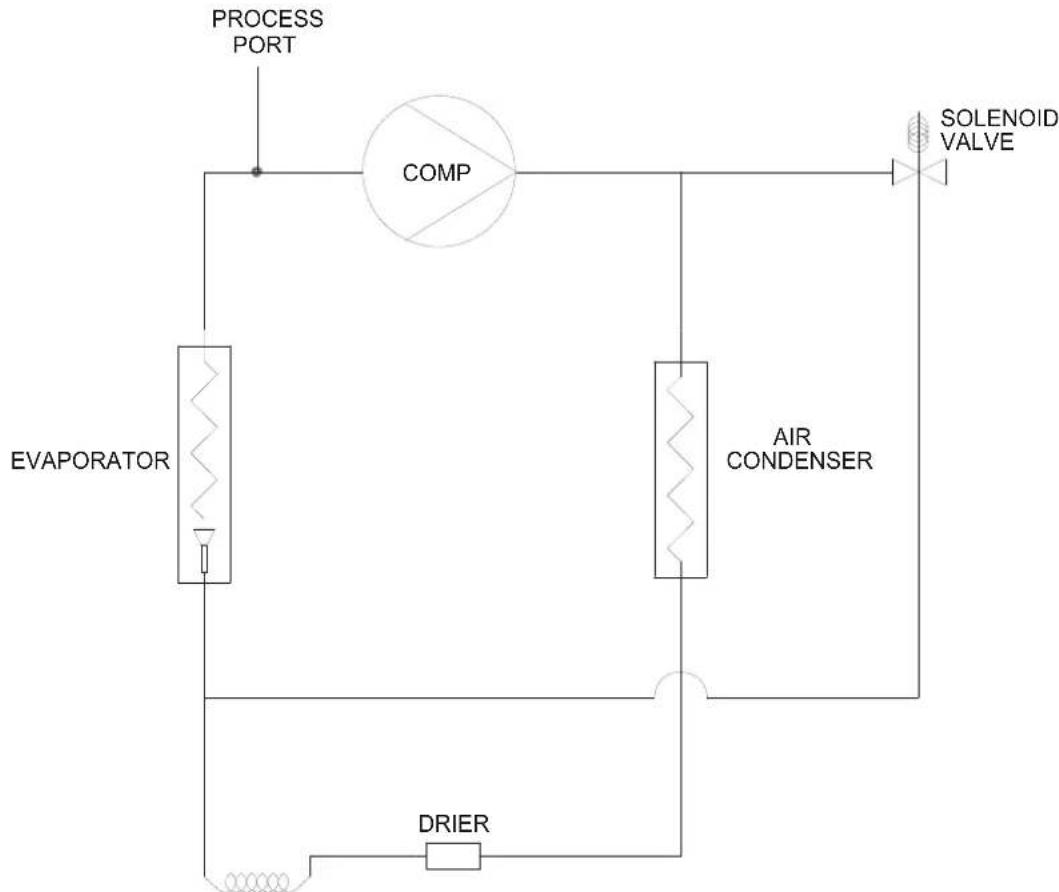

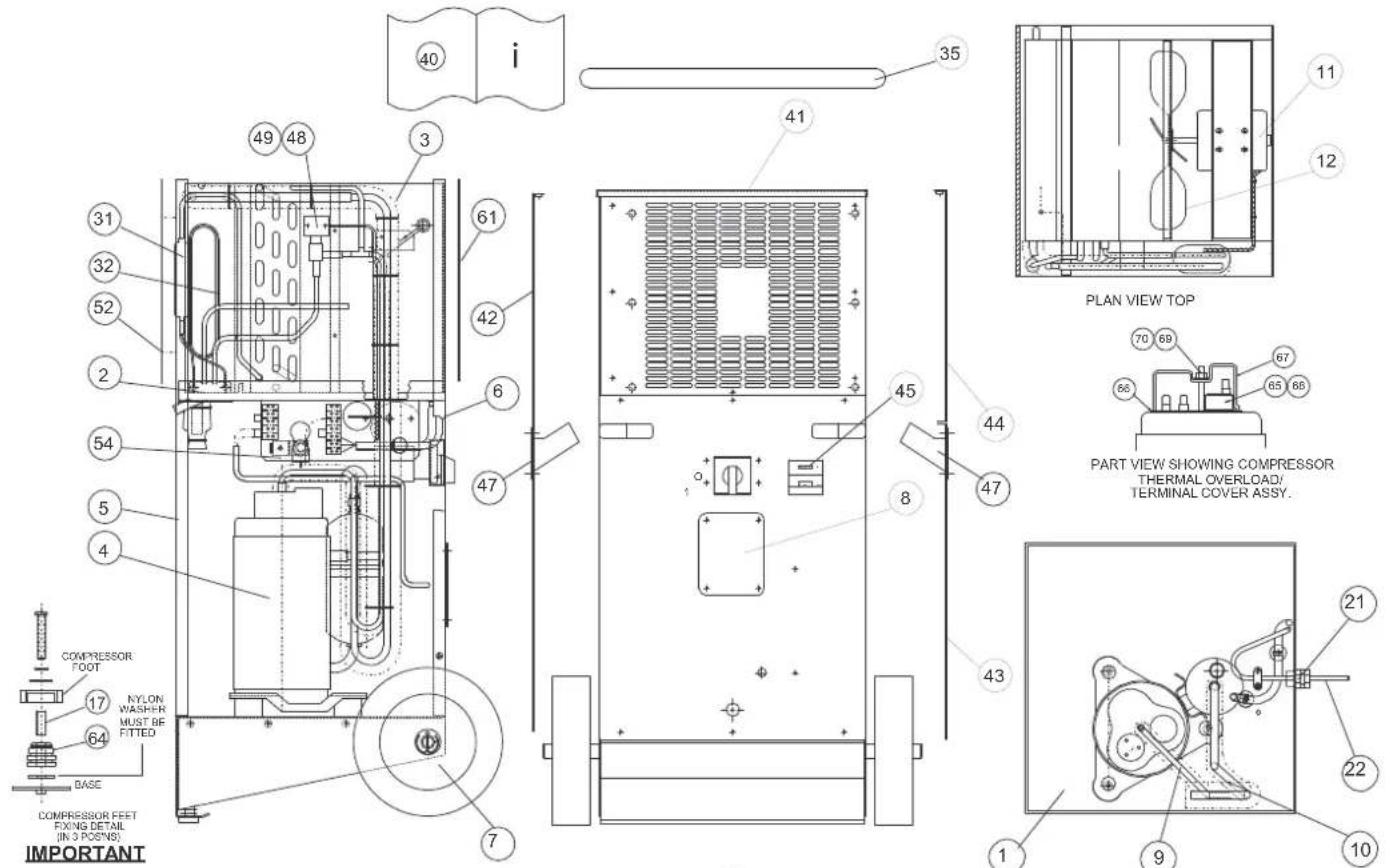

Diagramm Kältekreislauf

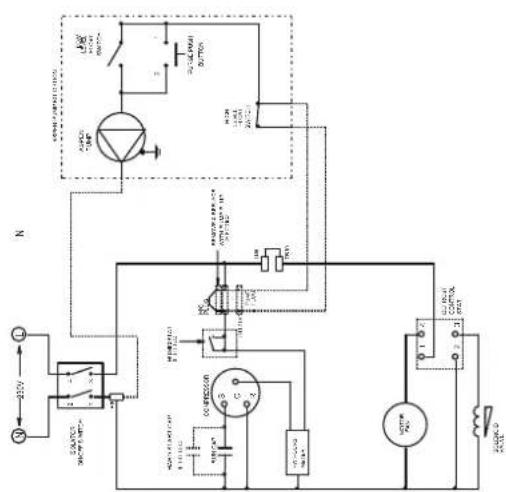

Schaltplan
DRG Nr. D353153
FINDOUTASK
-3- WINKELPROJEKTION
DONCT SCALE PRINT




Lesen Sie diese Anleitung vor Inbetriebnahme / Verwendung des Gerätes sorgfältig und bewahren Sie sie immer in unmittelbarer Nähe des Aufstellortes bzw. am Gerät auf!
- Betreiben Sie das Gerät nicht in explosionsgefährdeten Räumen.
- Betreiben Sie das Gerät nicht bei öl-, schwefel-, chlor-, säure- oder salzhaltiger Atmosphäre.
- Betreiben Sie das Gerät nicht in mit Aceton, unverdünnten Säuren oder Lösungsmitteln beaufschlagten Räumen.
- Stellen Sie das Gerät aufrecht und standsicher auf.
- Setzen Sie das Gerät während des Betriebs keinem direkten Wasserstrahl aus.
- Stellen Sie sicher, dass Lufteinlass und Luftauslass frei sind.
- Stellen Sie sicher, dass die Ansaugseite stets frei von Schmutz und losen Gegenständen ist.
- Stecken Sie niemals Gegenstände oder Gliedmaßen in das Gerät.
- Während des Betriebs decken Sie das Gerät nicht ab und transportieren Sie es nicht.
- Setzen Sie sich nicht auf das Gerät.
- Stellen Sie sicher, dass alle sich außerhalb des Gerätes befindlichen Elektrokabel vor Beschädigungen (z. B. durch Tiere) geschützt sind.
- Wählen Sie Veränderungen des Anschlusskabels unter Berücksichtigung der Geräteanschlussleistung, der Kabellänge und des Verwendungszwecks aus. Vermeiden Sie elektrische Überlast.
- Transportieren Sie das Gerät ausschließlich aufrecht und mit entleerter Kondensatpumpe und Kondensatwanne.
- Entsorgen Sie das angesammelte Kondensat. Trinken Sie es nicht. Es besteht Infektionsgefahr!
Bestimmungsgemäße Verwendung
Verwenden Sie das Gerät TTK 400 ausschließlich als mobilen Industrietrockner zum Trocknen und Entfeuchten der Raumluft, unter Einhaltung der technischen Daten.
Zur bestimmungsgemäßen Verwendung gehören:
- das Trocknen und Entfeuchten von:
- Produktionsanlagen, unterirdischen Räumen, Lagern, Archiven, Laboren
- Räumen und Flächen nach Wasserschäden durch Rohrbruch oder Überschwemmungen
- die ständige Trockenhaltung von:
- Instrumenten, Geräten, Aktien
- elektrischen Schaltzentralen, Kesselanlagen, Turbinen und Rohrsystemen in Kraftwerken
- feuchtempfindlichen Ladungen etc.
Bestimmungswidrige Verwendung
Stellen Sie das Gerät nicht auf überschwemmten Untergrund auf. Verwenden Sie das Gerät nicht im Freien. Legen Sie keine Gegenstände, wie z. B. nasse Kleidungsstücke, zum Trocknen auf das Gerät. Eigenmächtige, nicht von TROTEC vorgesehene bauliche Veränderungen, An- oder Umbauten am Gerät sind verboten.
Personalqualifikation
Personen, die dieses Gerät verwenden, müssen:
- sich der Gefahren bewusst sein, die beim Arbeiten mit Elektrogeräten in feuchter Umgebung entstehen.
- Maßnahmen zum Schutz vor direkter Berührung der stromführenden Teile treffen.
- die Bedienungsanleitung, insbesondere das Kapitel „Sicherheit“, gelesen und verstanden haben.
Wartungstätigkeiten an der Elektrik bzw. an der Klimatechnik dürfen nur von Fachbetrieben für Kälte- und Klimatechnik oder von TROTEC® durchgeführt werden.
Restgefahren

Gefahr durch elektrischen Strom!
Arbeiten an elektrischen Bauteilen dürfen nur von einem autorisierten Fachbetrieb durchgeführt werden!

Gefahr durch elektrischen Strom!
Entfernen Sie vor allen Arbeiten am Gerät den Netzstecker aus der Netzsteckdose!

Vorsicht!
Um Beschädigungen am Gerät zu vermeiden, betreiben Sie das Gerät niemals ohne eingesetzten Luftfilter!

Gefahr!
Von diesem Gerät können Gefahren ausgehen, wenn es von nicht eingewiesenen Personen unsachgemäß oder nicht bestimmungsgemäß eingesetzt wird! Beachten Sie die Personalqualifikationen!

Gefahr!
Ein umkippendes Gerät kann Sie verletzen! Neigen Sie das Gerät nur wenig und verfahren Sie es vorsichtig. Ziehen Sie ggf. eine weitere Person hinzu. Bei größeren Strecken transportieren Sie das Gerät mit einem Gabelstapler oder Hubwagen. Halten Sie sich nicht unter dem angehobenen Gerät auf.
Verhalten im Notfall
- Trennen Sie im Notfall das Gerät vom Strom.
- Schließen Sie ein defektes Gerät nicht wieder an den Netzanschluss an.
Transport
Das Gerät ist zum leichteren Transport mit Transportrollen und einer Griff-Bügelstange versehen. Für den Transport des Gerätes ziehen Sie ggf. eine weitere Person hinzu. Verwenden Sie zum Anheben einen Gabelstapler oder Hubwagen. Beachten Sie folgende Hinweise vor jedem Transport:
- Schalten Sie das Gerät am Netzschalter aus (siehe Kapitel „Bedienelemente").
- Ziehen Sie den Netzstecker aus der Steckdose. Benutzen Sie das Netzkabel nicht als Zugschnur!
- Entleeren Sie den Kondensatablassschlauch oder die Kondensatpumpe (optional). Achten Sie auf nachtropfendes Kondensat.
- Nehmen Sie die Griff-Bügelstange in beiden Händen und kippen Sie das Gerät vorsichtig an.
- Verfahren Sie das Gerät mithilfe der Transportrollen.
Beachten Sie folgende Hinweise nach jedem Transport:
- Stellen Sie das Gerät nach dem Transport aufrecht auf.
- Stellen Sie sicher, dass die beiden gummierten Standfüße plan auf dem Boden stehen. Die gummierten Standfüße arretieren das Gerät und sichern es gegen Wegrollen.

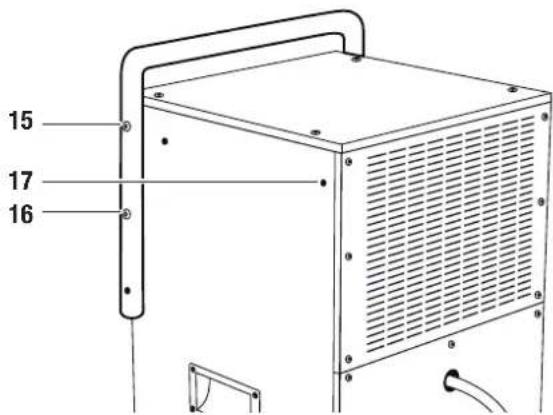

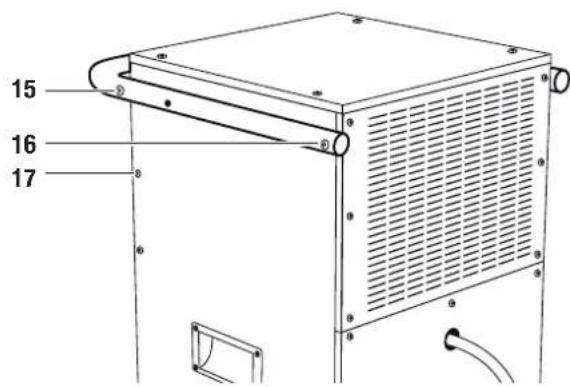

Griff-Bügelstange versetzen
Je nach Anforderung können Sie die Griff-Bügelstange wahlweise horizontal oder vertikal montieren. Um die Griff-Bügelstange zu versetzen, führen Sie die folgenden Schritte auf beiden Seiten des Gerätes durch:
- Lösen Sie Schraube (15) an.
- Entfernen Sie die Schrauben (16) und (17).
- Drehen Sie die Griff-Bügelstange um 90° .
- Setzen Sie Schrauben (16) und (17) in vertauschter Position ein.
- Ziehen Sie alle Schrauben (15, 16, 17) fest.
A.
B.
Lagerung
Bei Nichtbenutzung lagern Sie das Gerät wie folgt:
- trocken.
- unter Dach,
- in aufrechter Position an einem vor Staub und direkter Sonneneinstrahlung geschützten Platz.
- ggf. mit einer Kunststoffhülle vor eindringendem Staub geschützt. Die Lagertemperatur entspricht dem in Kapitel „Technische Daten" angegebenen Bereich für die Betriebstemperatur.
Bedienung
- Das Gerät arbeitet nach dem Einsatz vollautomatisch.
- Vermeiden Sie offene Türen und Fenster.
Aufstellung
Beachten Sie bei der Aufstellung des Gerätes die Mindestabstände zu Wänden und Gegenständen gemäß Kapitel „Technische Daten".

- Stellen Sie das Gerät standsicher und waagerecht auf.
- Halten Sie bei der Aufstellung des Gerätes ausreichend Abstand zu Wärmequellen ein.
- Stellen Sie das Gerät möglichst in der Raummitte auf. Achten Sie bei der Aufstellung mehrerer Geräte darauf, dass die Raumaufteilung zwischen den Geräten gleich groß ist.
- Bei der Aufstellung des Gerätes insbesondere in nassen Bereichen, sichern Sie das Gerät bauseits über eine den Vorschriften entsprechende Fehlerstrom-Schutzeinrichtung (RCD = Residual Current protective Device) ab.
- Stellen Sie sicher, dass Kabelveränderungen vollständig aus bzw. abgerott sind.
- Stellen Sie sicher, dass Spannung und Stromstärke der Energieversorgung den Angaben auf dem Typenschild des Gerätes entsprechen.
- Stellen Sie bei Verwendung eines Generators sicher, dass der Generator mindestens eine Leistung von 4 kW liefert (Der Anlaufstrom des Gerätes kann den Nennstromwert um das Vier- bis Fünffache übersteigen. Beachten Sie diesen Hinweis auch bei der Verwendung mehrerer Geräte an einem Generator).
Hinweise zur Entfeuchtungsleistung
Die Entfeuchtungsleistung hängt ab von:
- der räumlichen Beschaffenheit der Baumtemperatur
- der relativen Luftfeuchigkeit
Je höher die Raumtemperatur und die relative Luftfeuchtigkeit, desto größer ist die Entfeuchtungsleistung.
Für den Einsatz in Wohnräumen genügt eine relative Luftfeuchtigkeit von ca. 50-60%. In Lager und Archiven soll die Luftfeuchtigkeit einen Wert von ca. 50% nicht überschreiten.
Bedienelemente

| Nr. Bedienelement |
| 3 Betriebsstundenzahler |
| 10 Netzschalter:“ON”: Gerät ist eingeschaltet.“OFF”: Gerät ist ausgeschaltet. |
Inbetriebnahme

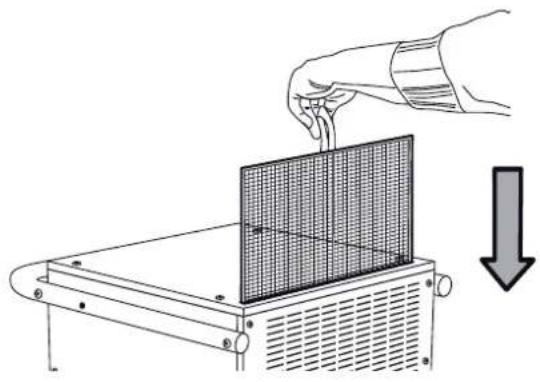

Luftfilter einsetzen

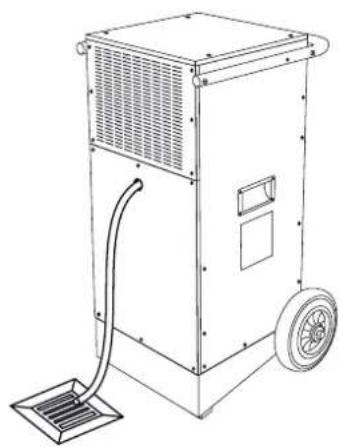

Kondensatablassschlauch verlegen

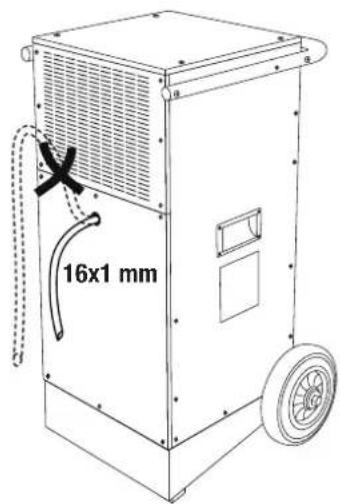

Hinweis:
Bei Auslieferung des Gerätes ist der Kondensatablassschlauch bereits montiert.
- Stellen Sie sicher, dass der Kondensatablassschlauch ordnungsgemäß am Gerät angeschlossen und beschädigungsfrei ist.

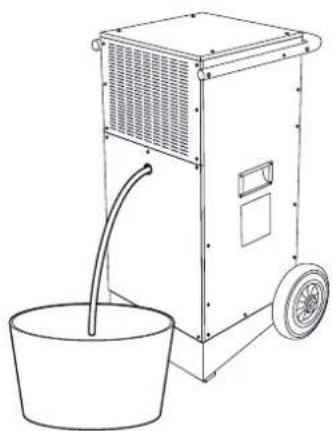

- Platzieren Sie das Schlauchende des Kondensatablassschlauches je nach Anwendungsfall wie folgt:
- Stellen Sie einen ausreichend dimensionierten Behälter (mind. 90 Liter) neben das Gerät und legen Sie das Schlauchende hinein. Überprüfen Sie regelmäßig den Füllstand des Behälters.

- Platzieren Sie das Schlauchende des Kondensatablassschlauches oberhalb eines Wasserabflusses. Für große Distanzen kann auch ein längerer Schlauch des gleichen Typs verwendet werden.

- Das Gerät kann optional mit einer Kondensatpumpe betrieben werden. Kontaktieren Sie hierzu Ihren TROTEC®-Kundenservice.
- Stellen Sie sicher, dass der Kondensatablassschlauch ein permanentes Gefälle aufweist.

Gerät einschalten
- Vergewissern Sie sich, dass der Kondensatablassschlauch (7) richtig angeschlossen und ordnungsgemäß verlegt ist. Vermeiden Sie Stolperstellen.
- Stellen Sie sicher, dass der Kondensatablassschlauch (7) nicht geknickt oder verklemmt ist und dass keine Gegenstände auf dem Kondensatablassschlauch (7) stehen.
- Stellen Sie sicher, dass das Kondensat ordnungsgemäß ablaufen kann.
- Stecken Sie den Netzstecker in eine ordnungsgemäß abgesicherte Netzsteckdose. Vermeiden Sie Stolperstellen.
- Entleeren Sie ggf. vorhandenes Kondensat aus dem Gerät, indem Sie die Taste zur Restwasserentleerung der Kondensatpumpe (optional) betätigen.
- Schalten Sie das Gerät am Netzschalter (10) ein.
Betriebsart „Permanentbetrieb“
Im Permanentbetrieb entfeuchtet das Gerät die Luft kontinuierlich und unabhängig vom Feuchtegehalt.

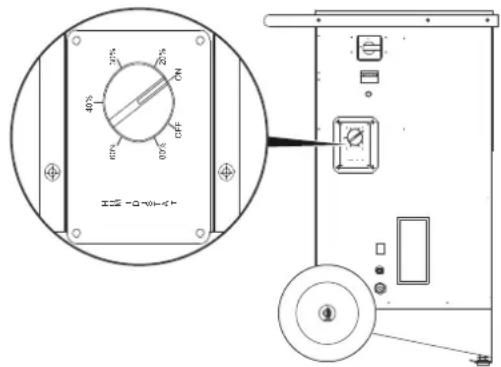

Betriebsart „Hygrostatbetrieb“ (optional)
Das Gerät kann optional mit einem Hygrostat betrieben werden. Das Hygrostat schaltet das Gerät je nach Luftfeuchtewert ein oder aus.
Wenn Sie das Gerät mit einem optionalen Hygrostat betreiben, stellen Sie die gewünschte Luftfeuchtigkeit am Hygrostat ein (siehe Betriebsanleitung des optionalen Hygrostats).

Automatische Enteisung
Abhängig von der Lufttemperatur und der relativen Luftfeuchtigkeit können die Verdampferlamellen vereisen. Die im Gerät eingebaute Heißgas-Abtauautomatik schaltet sich bei Bedarf automatisch ein. Während des Abtauens wird der Entfeuchtungsbetrieb kurzzeitig unterbrochen.
Außerbetriebnahme
- Schalten Sie das Gerät am Netzschalter (10) aus.
- Entleeren Sie ggf. vorhandenes Kondensat aus dem Gerät, indem Sie die Taste zur Restwasserentleerung der Kondensatpumpe (optional) betätigen.
- Berühren Sie den Netzstecker nicht mit feuchten oder nassen Händen.
- Ziehen Sie den Netzstecker aus der Netzsteckdose.
- Entfernen Sie den Kondensatablassschlauch (7) sowie darüber befindliche Restflüssigkeit.
- Reinigen Sie das Gerät und insbesondere den Luftfilter gemäß Kapitel „Wartung“.
- Lagern Sie das Gerät gemäß Kapitel „Lagerung“.
Fehler und Störungen
Das Gerät wurde während der Produktion mehrfach auf einwandfreie Funktion geprüft. Sollten dennoch Funktionsstörungen auftreten, so überprüfen Sie das Gerät nach folgender Auflistung.

Vorsicht!
Um Beschädigungen am Gerät und ein Auslösen der Sicherungen oder der Motorschutzschalter zu vermeiden, warten Sie bei einem Gerätestillstand mindestens 5 Minuten ab, bevor Sie das Gerät erneut einschalten.
Das Gerät läuft nicht an:
- Überprüfen Sie den Netzanschluss (230 V/1~/50 Hz).
- Überprüfen Sie den Netzstecker auf Beschädigungen.
- Überprüfen Sie, ob sich der Netzschalter (10) in Position „ON“ befindet.
- Überprüfen Sie die bauseitige Netzabsicherung.
- Falls Sie das Gerät mit einem Hygrostat (optional) betreiben, überprüfen Sie die gewünschte Luftfeuchtigkeit. Die Luftfeuchtigkeit im Aufstellraum muss oberhalb des gewählten Bereiches liegen. Reduzieren Sie die vorgewählte gewünschte Luftfeuchtigkeit.
- Lassen Sie eine elektrische Überprüfung von einem Fachbetrieb für Kälte- und Klimatechnik oder von TROTEC® durchführen.
Das Gerät läuft, aber keine Kondensatbildung:
- Überprüfen Sie den Kondensatablassschlauch auf wichtigen Sitz.
- Überprüfen Sie die Kondensatpumpe (optional) auf einwandfreie Funktion bzw. auf unübliche Vibrationen und Geräusche. Entfernen Sie äußere Verschmutzungen.
- Kontrollieren Sie die Raumtemperatur. Beachten Sie den zulässigen Arbeitsbereich des Gerätes gemäß den technischen Daten.
- Stellen Sie sicher, dass die relative Luftfeuchtigkeit den technischen Daten entspricht.
- Falls Sie das Gerät mit einem Hygrostat (optional) betreiben, überprüfen Sie die gewünschte Luftfeuchtigkeit. Die Luftfeuchtigkeit im Aufstellraum muss oberhalb des gewählten Bereiches liegen. Reduzieren Sie die vorgewählte gewünschte Luftfeuchtigkeit.
- Überprüfen Sie den Luftfilter auf Verschmutzungen. Bei Bedarf reinigen bzw. wechseln Sie den Luftfilter.
Das Gerät ist laut bzw. vibriert, Kondensat läuft aus:
- Überprüfen Sie, ob das Gerät gerade und auf einer ebenen Oberfläche steht.
Das Gerät wird sehr warm, ist laut bzw. verliert an Leistung:
- Überprüfen Sie die Lufteinlässe und Luftfilter auf Verschmutzungen. Entfernen Sie äußere Verschmutzungen.
- Überprüfen Sie das Geräteinnere auf Verschmutzungen (siehe Kapitel „Wartung"). Reinigen Sie ggf. das Geräteinnere wie in Kapitel „Innenreinigung mittels Druckluft" beschrieben.
Ihr Gerät funktioniert nach den Überprüfungen nicht einwandfrei?
Bringen Sie das Gerät zur Reparatur zu einem Fachbetrieb für Kälte- und Klimatechnik oder zu TROTEC®.
Wartung
Wartungsintervalle Wartungs- und Pflegeprotokoll
| Wartungs- und Pflegeintervall | vor jeder Inbe-triebnahme | bei Bedarf | mindestens alle 2 Wochen | mindestens alle 4 Wochen | mindestens alle 6 Monate | mindestens jährlich |
| Kondensatpumper, Kondensatwanne bzw. Bautrockner leeren | X | |||||
| Ansaug- und Ausblösungen auf Verschmutzungen und Fremdkörper prüfen, ggf. reinigen | X | X | X | |||
| Sichtprüfung des Geräteinneren auf Verschmutzungen X | ||||||
| Innenreinigung mittels Druckluft X X | ||||||
| Ansauggitter und Luftfilter auf Verschmutzungen und Fremdkörper prüfen, ggf. reinigen bzw. auswechseln | X | X | ||||
| Luftfilter auswechseln X | ||||||
| Auf Beschädigungen prüfen X | ||||||
| Befestigungsschrauben prüfen X X | ||||||
| Probelauf X |
Gerätetyp: Gerätenummer:
| Wartungs- und Pflegeintervall | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
| Ansaug- und Ausblasöffnungen auf Verschmutzungen und Fremdkörper prüfen, ggf. reinigen | ||||||||||||||||
| Außenreinigung | ||||||||||||||||
| Sichtprüfung des Geräteinneren auf Verschmutzungen | ||||||||||||||||
| Innenreinigung mittels Druckluft | ||||||||||||||||
| Ansauggitter und Luftfilter auf Verschmutzungen und Fremdkörper prüfen, ggf. reinigen bzw. auswechseln | ||||||||||||||||
| Luftfilter auswechseln | ||||||||||||||||
| Auf Beschädigungen prüfen | ||||||||||||||||
| Befestigungsschrauben prüfen | ||||||||||||||||
| Probelauf | ||||||||||||||||
| Bemerkungen: | ||||||||||||||||
| 1. Datum: Unterschrift: | 2. Datum: Unterschrift: | 3. Datum: Unterschrift: | 4. Datum: Unterschrift: |
| 5. Datum: Unterschrift: | 6. Datum: Unterschrift: | 7. Datum: Unterschrift: | 8. Datum: Unterschrift: |
| 9. Datum: Unterschrift: | 10. Datum: Unterschrift: | 11. Datum: Unterschrift: | 12. Datum: Unterschrift: |
| 13. Datum: Unterschrift: | 14. Datum: Unterschrift: | 15. Datum: Unterschrift: | 16. Datum: Unterschrift: |
Tätigkeiten vor Wartungsbeginn
- Berühren Sie den Netzstecker nicht mit feuchten oder nassen Händen.
- Ziehen Sie vor allen Arbeiten den Netzstecker!


Wartungstätigkeiten an der Elektrik bzw. an der Klimatechnik dürfen nur von Fachbetrieben für Kälte- und Klimatechnik oder von TROTEC® durchgeführt werden.

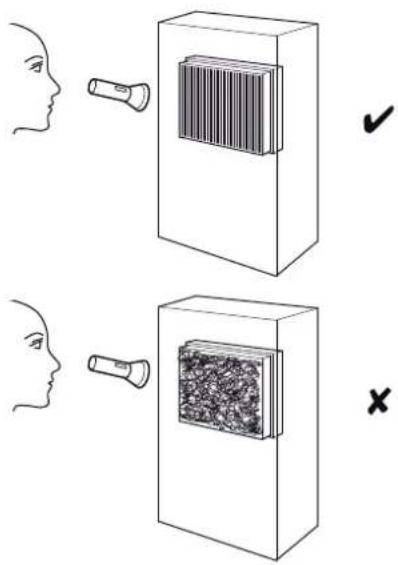

Sichtprüfung des Geräteinneren auf Verschmutzungen
- Entfernen Sie den Luftfilter (siehe Kapitel „Reinigung der Lufteinlässe und des Luftfilters“).
- Leuchten Sie mit einer Taschenlampe in die Öffnungen des Gerätes.
- Prüfen Sie das Geräteinnere auf Verschmutzungen.
- Wenn Sie Verunreinigungen erkennen, reinigen Sie das Gerät gemäß Kapitel „Reinigung der Lufteinlässe und des Luftfilters“ mit einem Hochdruckreiniger.
- Setzen Sie den Luftfilter wieder ein.

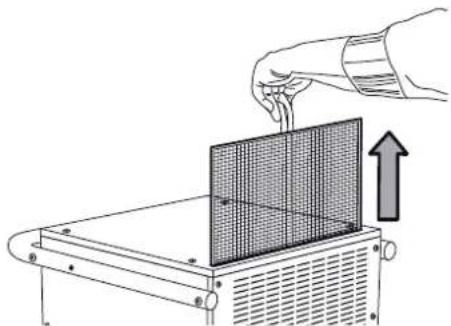

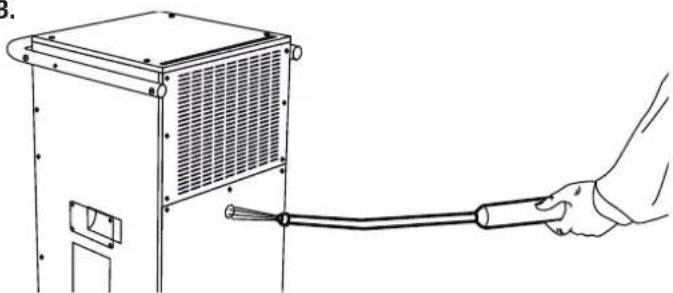

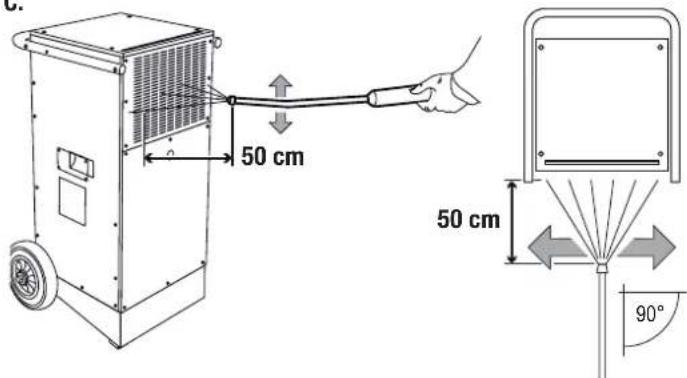

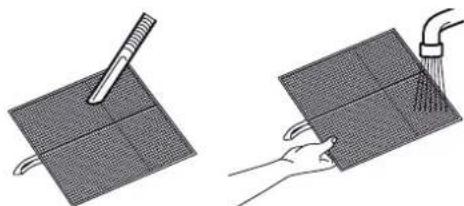

Reinigung der Lufteinlässe und des Luftfilters
A.
B.
C. D.


Vorsicht!
Nachdem Sie das Gerät mit einem Hochdruckreiniger gereinigt haben, prüfen Sie den zuvor entnommenen Luftfilter auf Beschädigungen. Die Ecken und Kanten des Luftfilters dürfen nicht verformt und nicht abgerundet sein.
Vergewissern Sie sich vor dem Wiedereinsetzen des Luftfilters, dass dieser unbeschädigt und trocken ist! Beachten Sie das Kapitel „Wartungsintervalle“, um den Luftfilter rechtzeitig auszuwechseln!

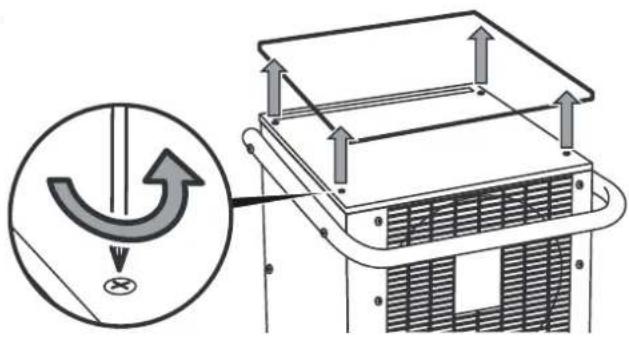

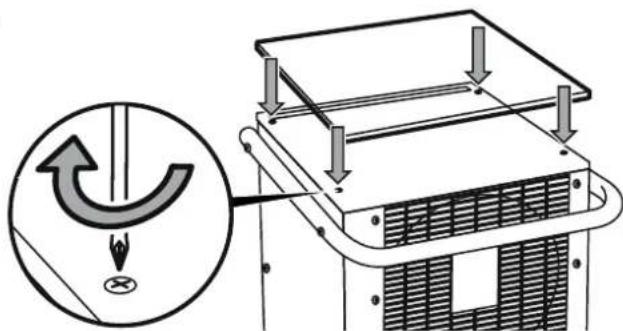

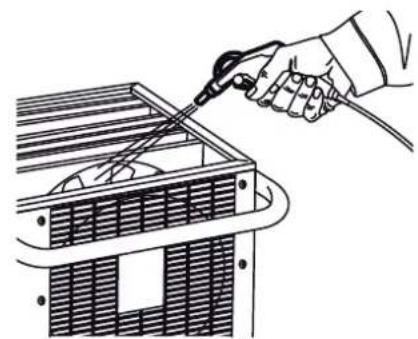

Innenreinigung mittels Druckluft
A. B.

C.
Ersatzteilübersicht und Ersatzteilliste
Hauptkomponente
Hinweis!
Die Positionsnummern der Ersatzteile unterscheiden sich von den in der Bedienungsanleitung verwendeten Positionsnummern der Bauteile.

REFRIGERANT PLAN VIEW BASE
| Nr. Artikelnummer Ersatzteil | Nr. Artikelnummer Ersatzteil | ||||
| 1 7242 | 000915 base plate C/W | spindle 42 7242000925 side panel | |||
| 2 SA52 | 21903 drip tray assembly | 43 7242000927 side panel (bottom) | |||
| 3 7162 | 000193 evaporator/condenser assembly | enerer assembly 44 7242000926 side panel (top) | |||
| 4 | 7161000197 | rotary compressor QXC-19k | 45 | 7140000900 | operating hours counter and energy meter |
| 5 7242 | 000924 side panel (air in) | 46 SP182554 refrigerant R407c | |||
| 6 7242 | 000922 side panel (air out) | 47 SD314650 | recess handle | ||
| 7 7600 | 000081 wheel 200 mm | diameter 48 7140001337 | defrost valve body | ||
| 8 SD35 | 6350 cover plate | 49 7420001338 solenoid coil | |||
| 9 SD51 | 9406 pipe run (discharge) | 52 7242000923 inlet grille | |||
| 10 | SD519405 | pipe run (suction) | 54 | SD476250 | plug securing bracket |
| 11 | 7110000919 | fan motor 34 | 61 | 7242000921 | outlet grille |
| 12 724 | 1000917 fan blade 10 1/2" 5 blade | 64 7300001250 compressor rubber mount | |||
| 17 | SD520852 | spacer 37 mm LG 10 mm O/D 8.20 mm I/D | 65 | 7140001298 | thermal overload |
| 21 | 7310000005 | M20 plastic gland back nut | 66 | SD622952 | compressor terminal gasket |
| 22 733 | 3000378 plug/lead assembly | 67 SD622953 | terminal cover | ||
| 31 | 7220000195 | dryer molecular sieve | 68 | SD622954 | spring (thermal overload) |
| 32 | 7220000358 | capillary tubes 0.090" OD x 0.052 ID x 64" | 69 | SD622955 | nut and bolt set |
| 35 | SD364151 | handle | 70 | SD622956 | rubber washer |
| 40 SD533251 | user manual | ||||
| 41 724 | 2000920 top cover | ||||

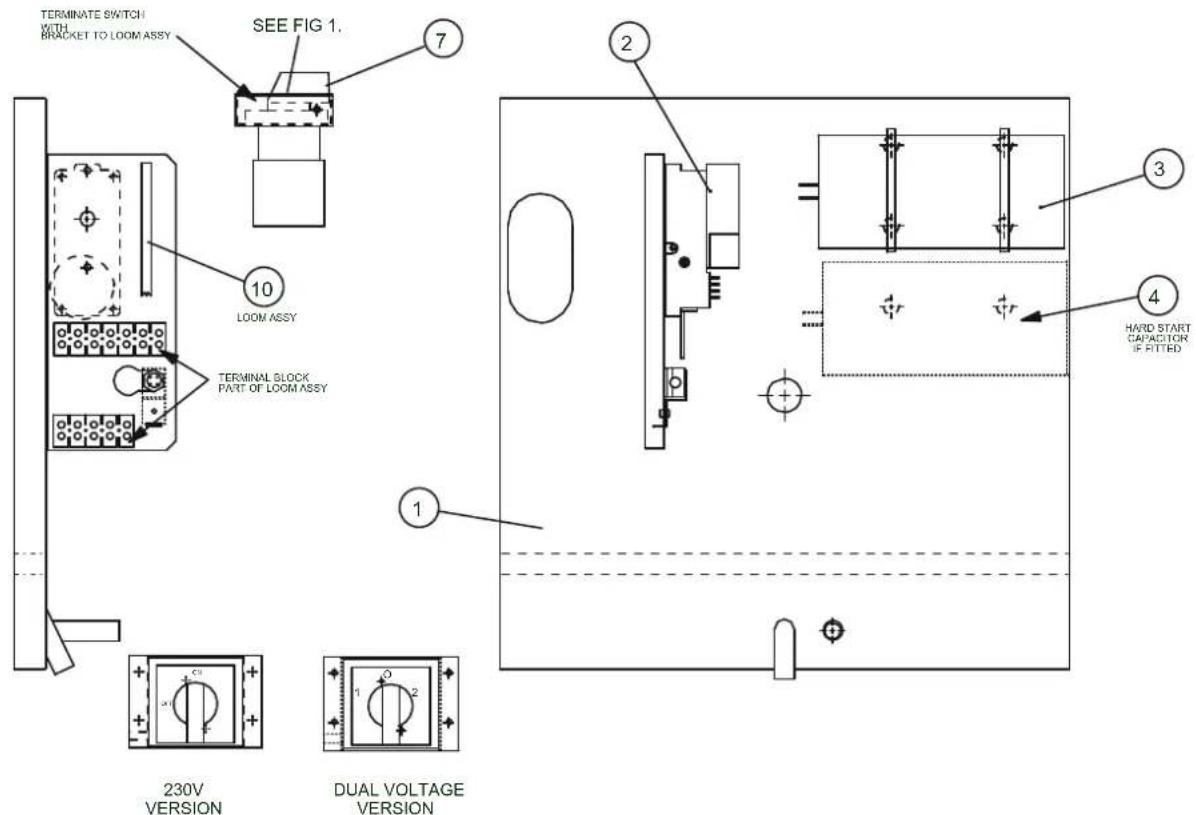

Kondensatwanne
Hinweis!
Die Positionsnummern der Ersatzteile unterscheiden sich von den in der
Bedienungsanleitung verwendeten Positionsnummern der Bauteile.

| Nr. Artikelnummer Ersatzteil | |
| 1 SD512050 drip tray | |
| 2 7140000928 defrost control stat | |
| 3 7140000353 run capacitor 30 μF 440 V | |
| 4 SD073150 hard start cap/relay | |
| 7 7130000918 rotary switch 2 pole on/off | |
| 9 SA356403 loom assembly AX | |
| 17 SD369350 pipe insert bung |
Entsorgung Konformitätserklärung

Elektronische Geräte gehören nicht in den Hausmüll, sondern müssen in der Europäischen Union - gemäß Richtlinie 2002/96/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES vom 27. Januar 2003 über
Elektro- und Elektronik-Altgeräte - einer fachgerechten Entsorgung zugeführt werden. Bitte entsorgen Sie dieses Gerät am Ende seiner Verwendung entsprechend der geltenden gesetzlichen Bestimmungen.
Das Gerät wird mit einem umweltfreundlichen und ozonneutralen Kältemittel betrieben (siehe Kapitel „Technische Daten“). Entsorgen Sie das im Gerät befindliche Kältemittel/Öl-Gemisch sachgerecht entsprechend der nationalen Gesetzgebung.
im Sinne der EG-Richtlinie Niederspannung 2006/95/EG und der EG-Richtlinie 2004/108/EG über die elektromagnetische Verträglichkeit.
Hiermit erklären wir, dass der Kondenstrockner TTK 400 in Übereinstimmung mit den genannten EG-Richtlinien entwickelt, konstruiert und gefertigt wurde.
Angewandte harmonisierte Normen:
IEC 60335-1:2001/A2:2006
IEC 60335-2-40:2002/A1:2005
IEC 62233:2005
Das Kennzeichen finden Sie auf dem Typenschild des Geräts.
Hersteller:
Trotec GmbH & Co. KG
Grebbener Straße 7
D-52525 Heinsberg
Telefon: +49 2452 962-400
Fax: +49 2452 962-200
E-Mail: info@trotec.de
Heinsberg, den 07.04.2010

Geschäftsführer: Detlef von der Lieck
Inhaltsverzeichnis
Trotec GmbH & Co. KG
Grebbener Straße 7
D-52525 Heinsberg
Telefon: +49 2452 962-400
Fax: +49 2452 962-200
E-Mail: info@trotec.de
Heinsberg, 07.04.2010

Geschäftsführer: Detlef von der Lieck
Inhaltsverzeichnis
Trotec GmbH & Co. KG
Grebbener Straße 7
D-52525 Heinsberg
Telefon: +49 2452 962-400
Fax: +49 2452 962-200
E-Mail: info@trotec.de
Heinsberg, den 07.04.2010

Geschäftsführer: Detlef von der Lieck
Inhaltsverzeichnis
Trotec GmbH & Co. KG
Grebbener Straße 7
D-52525 Heinsberg
Telefon: +49 2452 962-400
Fax: +49 2452 962-200
E-Mail: info@trotec.de
Heinsberg, den 07.04.2010

Automatisches Abtauen
Trotec GmbH & Co. KG
Grebbener Straße 7
D-52525 Heinsberg
Telefon: +49 2452 962-400
Fax: +49 2452 962-200
E-Mail: info@trotec.de
Heinsberg, 07.04.2010

Betriebsleiter: Detlef von der Lieck
Inhaltsverzeichnis
Trotec GmbH & Co. KG
Grebbener Str. 7, D-52525 Heinsberg - Deutschland
Tel.: +49 2452 962 400
Trotec GmbH & Co. KG
Grebbener Straße 7
D-52525 Heinsberg
Telefon: +49 2452 962-400
Fax: +49 2452 962-200
E-Mail: info@trotec.de
Heinsberg, 07.04.2010

Geschäftsführer: Detlef von der Lieck
