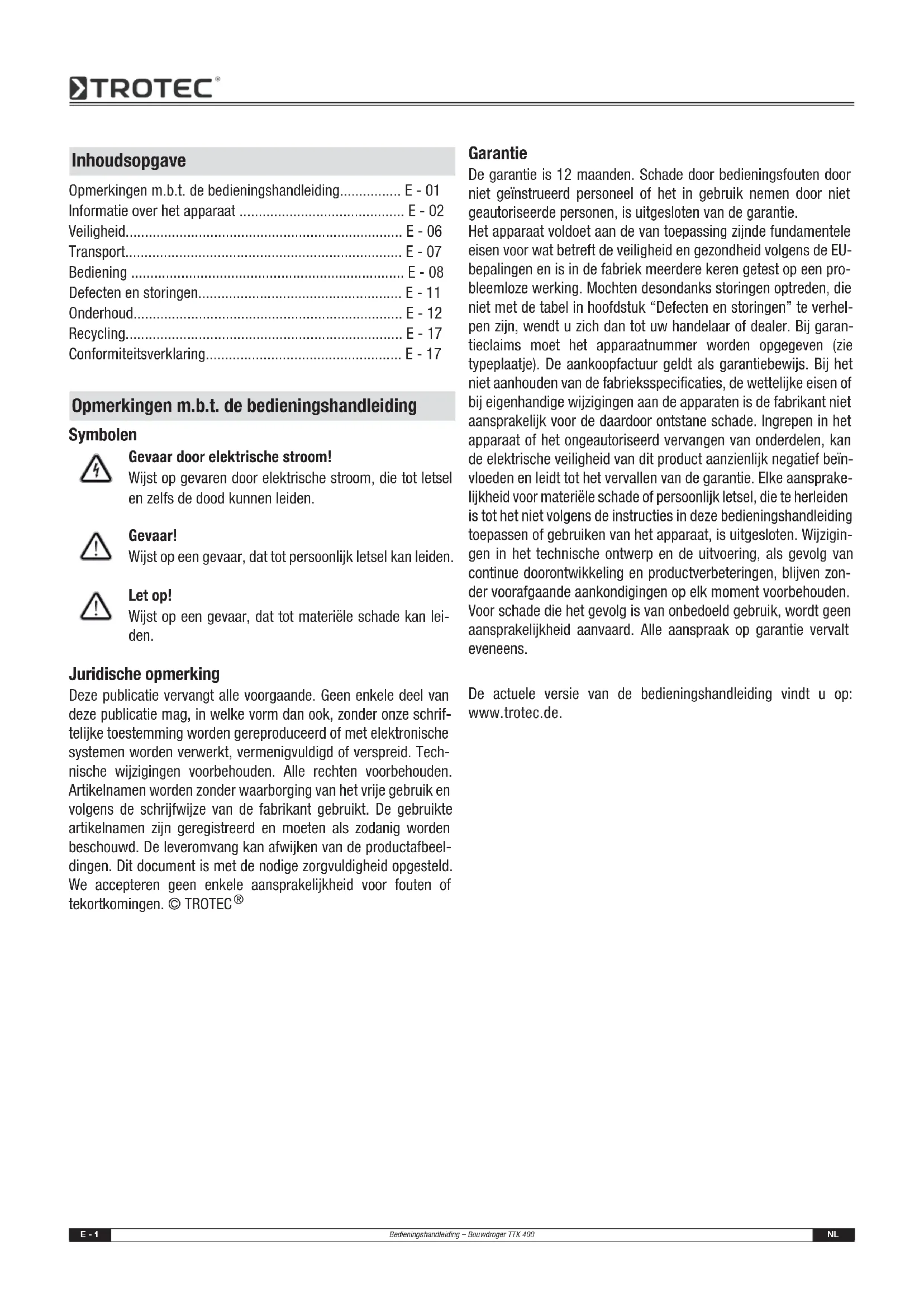

Opmerkingen m.b.t. de bedieningshandleiding

Symbolen

Gevaar door elektrische stroom!

Wijst op geziven door elektrische stroom, die tot letsel en zichs de dood können leiden.

Gevaar!

Wijst op een gevaar, dat tot persoonlijk letsel kan leiden.

Let op!

Wijst op een gevaar, dat tot materièle schade kan leiden.

Juridische opmerking

Deze publicatie verwangt alle voorgaande. Geen enkele deel van\ deze publicatie mag, in welke vorm dan ook, zonder once schrif- telijke toestemming worden gereprodueerd of met elektronische systemen worden verwerkt, vermenigvuldigd of verspreid. Techni- nische wijzigingen voorbehonden. Alle rechten voorbehonden. Artikelnamen worden zonder waarborging van het vrij gebruik en volgens de schrijfwijze van de fabrikant gebruikt. De gebruekte artikelnamen zijn geregisteerd en要去en als zodenig worden beschouwd. De leveromvang kan afwijken van de productafbe- dingen. Dit document is met de nodige zorgvuldigheid opgesteld. We accepteren geen enkele aansprakelijkheid voor fouten of tekortkomingen. © TROTEC®

Garantie

De garantie is 12 maanden. Schade door bedieningsfouten door nicht geinstrueree personeel of het in gebruik nemen door nicht geautoriseerde personen, is uitgesloten van de garantie.

Het apparaat voldoet aan de van toepassing zijnde fondamentele eisen voor wat betreft de veiligheid en gezondheid volgens de EU-bepalingen en is in de fabriek meerdere keren getest op een problemloze werkung. Mochten desondanks storingen optreden, die Niet met de tabel in hoofdstuk "Defecten en storingen" te verhopen,zijn,wendt u zich dan tot uw handelaar of dealer. Bij garantieclaims moet het apparaatnummer worden opgegeven (zie typeplaatje). De aankoopfactuur geldt als garantiebewijs. Bij het Niet aanhoven van de fabrieksspecificaties, de wettelijk eisen of bij eigenhandige wijzigingen aan de apparaten is de fabrikant nicht aansprakelijk voor de daardoor ontstane schade. Ingrepen in het apparaat of het ongeauthoriseerd verrangen van onderdelen, kan de elektrische veiligheid van dit product aanzienlijk negatif beinvloeden en leidt tot het vervallen van de garantie.Elke aansprakelijk voor materiele schade of persoonlijk letsel, die te herleiden is tot het Niet volgens de instructies in deze bedieningshandleiding toepassen of gebruiken van het apparaat, isuitgesloten. Wijzigingen in het technische ontwerp en de uitvoering, als geolg van continue doorontwikkeling en productverbeteringen, blijven zonder voorafgaande aankondigenen op elk moment voorbehonden. Voor schade die het geolg is van onbedoeld gebruik, worden geen aansprakelijkkheid aanvaard. Alle aanspraak op garantie verwalt eveneens.

De actuèle versie van de bedieningshandleiding vindt u op: www.trotec.de.

Informatie over het apparatus

Beschrijving van het apparatus

Via het condensatieprincipe zorgt het apparaat voor het automatisch ontvochtigen van ruimten. Hierbij kan het apparaat continu worden gezruikt.

De ventilator zuigt de vochtige ruimtelucht aan via luchtinlaat (2) door het luchtfilter (5), de verdamper en deaar acheer ligende condensor. Op de koude verdamper worden de ruimtelucht tot onder het dauwpunt afgekoeld. De in de lucht opgenomen waterdamp staat als condens, resp. rijp neer op de verdamperlamellen. Bij de condensor worden de ontvochtigde, afgekoelde lucht waer verwarmd en via de luchtuiitlaat (8) uitgeblazen. De zo bereide, droge lucht worden wee gemengd met de ruimtelucht. Door de doorlopende circulatie van de ruimtelucht door het apparaat worden de luchtvochtigheid in de opstelruimte verminderd. Afhankelijk van de luchttemperatuur en de relatieve luchtvochtigheid, druppelt het gecondenseerde water doorlopend of alleen tijdens de ontdooifasen in de condensopvangbak. Via een drukbestendige leidingverbinding worden het condens via de voorgemonteerde condensafvoerslang (7)uit het apparaat afgevoerd.

Optioneel kan het condenswater via een naderhand te monteren condenspomp worden afgevoerd.

Het apparaat is voor het bedieren en transport uitergerust met een netschakelaar (10), een bedrijfsurenteller (3), een greepbeugel (1) en transportrollen (4). Twee van rubber voorzien standvoeten (6) beveilig den apparaat gegen wegrollen.

Het apparaat maakt het verlagen van de relatieve luchtvochtigheid tot 35% möglichk. Door de warmte die ontstaat tijdens het gebruik, kan de ruimtetemperatuur ca. 1-3 °C stijgen.

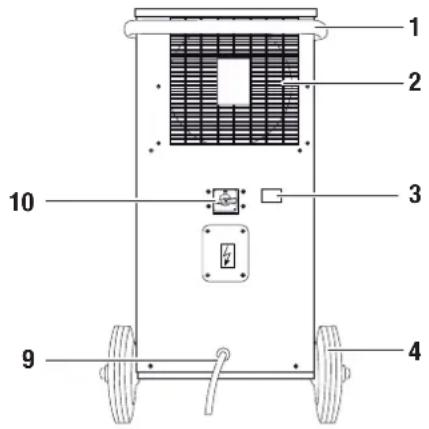

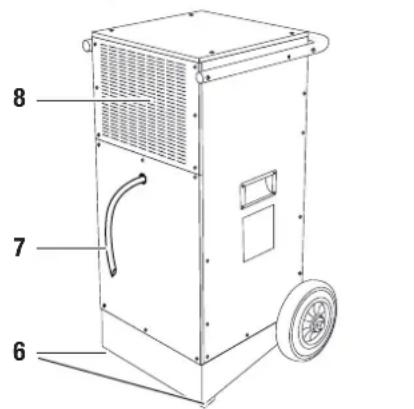

Overzicht van het apparaat en de bedieningselementen

Nr. Bedieningselement

1 Greepbeugel

2 Lichtinlaat

3 Bedrijfsurenteller

4 Transportrollen

5 Lichtfilter

6 Van rubber voorzien standvoeten

7 Condensafvoerslang

8 Lichtuitlaat

9 Netaansluitkabel

10 Netschakelaar

Leveromvang (standaard)

Bouwdroger TTK 400 met greepbeugel
Luchtfilter
Condensafvoerslang
Bedieningshandleiding

Optionele accessoires

Hygrostaat
Condenswater
- Energiemeter

Technische gegevens

Parameter Waarde
Model TTK 400
Ontvochtigingscapaciteit, max. 75 l / 24 h
Ontvochtigingscapaciteit (20 °C / 60 % relatieve luchtvochtigheid) 30 l / 24 h
Geschikte voor ruimten tot: Bouwdroging of drogen na waterschade Droog houden	400 m³ 800 m³
Bedrijftstemperatuur 0-40 °C
Werkbereik relatieve luchtvochtigheid 35-100 %
Ventilatiecapaciteit, max. 420 m³/h
Elektrische aansluiting 230 V / 50 Hz / 6,2 A
Opgenomen vermogen, max. 1,4 kW
Opgenomen vermogen, gemiddeld 1 kW
Netzekering gebouwinstallatie 10 A
Compressor	Rolzuiger
Koudemiddel	R407c
Koudemiddelhoeveelheid	0,45 kg
Gewicht	42 kg
Afmetingen (h x d x b)	854 x 480 x 510 mm
Minimale afstand t.o.v. wanden / objecten	A: Boven: 50 cm B: Achter: 50 cm C: Zijkant: 50 cm D: Voorkant: 50 cm
Geluidsdrukniveau LpA (3 m; volgens DIN 45635-01-KL3)	56 dB(A)

Opgenomen vermogen

Het opgenomen vermogen van het apparaat is afhankelijk van de actuèle ruimttetemperatuur en de relatieve luchtvochtigheid.

Vermenigvuldig de bedrijfsuren (zie bedrijfsurenteller (3)) met een verbruikswaarde van een kilowatt per uur, het opgenomen ongeveer te bepalen.

Voor een nauwkeurige bepaling van het opgenomen vermogen, kan een optionele energiekostenmeterussen de bouwdroger en de stroobron worden geschakeld. Neem hiervoor contact op met de TROTEC -klantenservice.

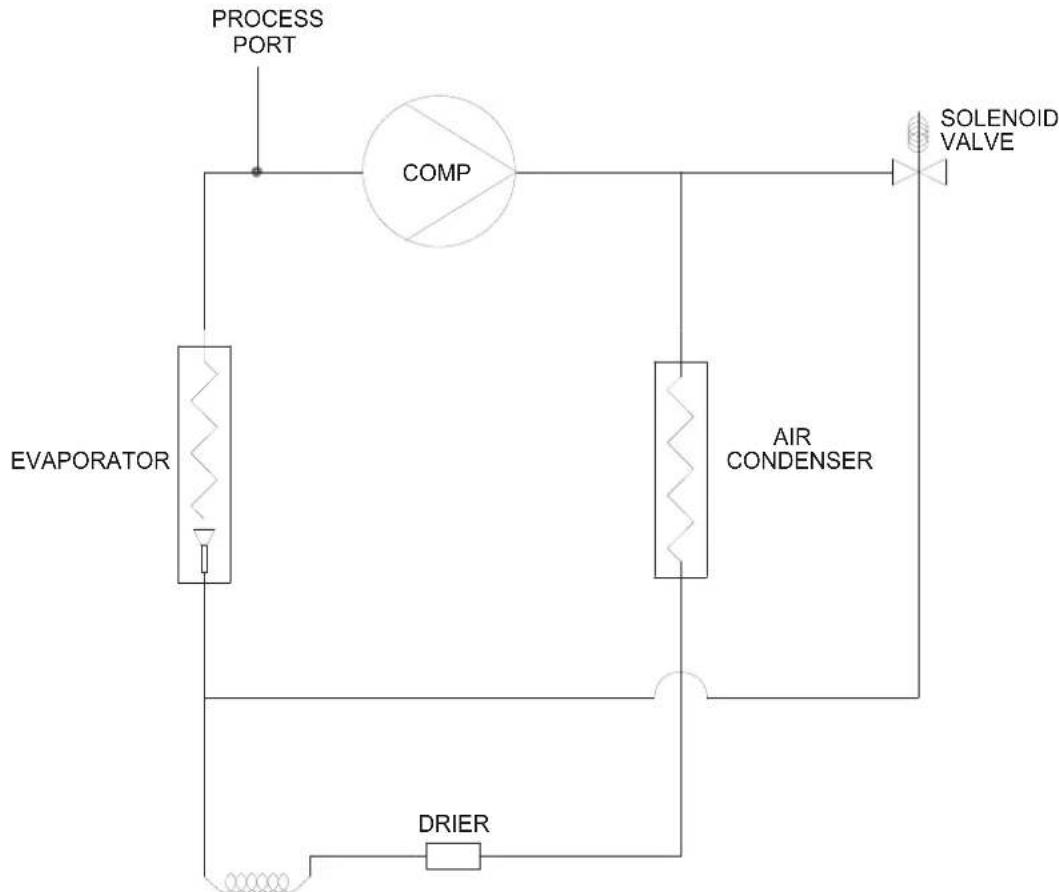

Schema koelcircuit

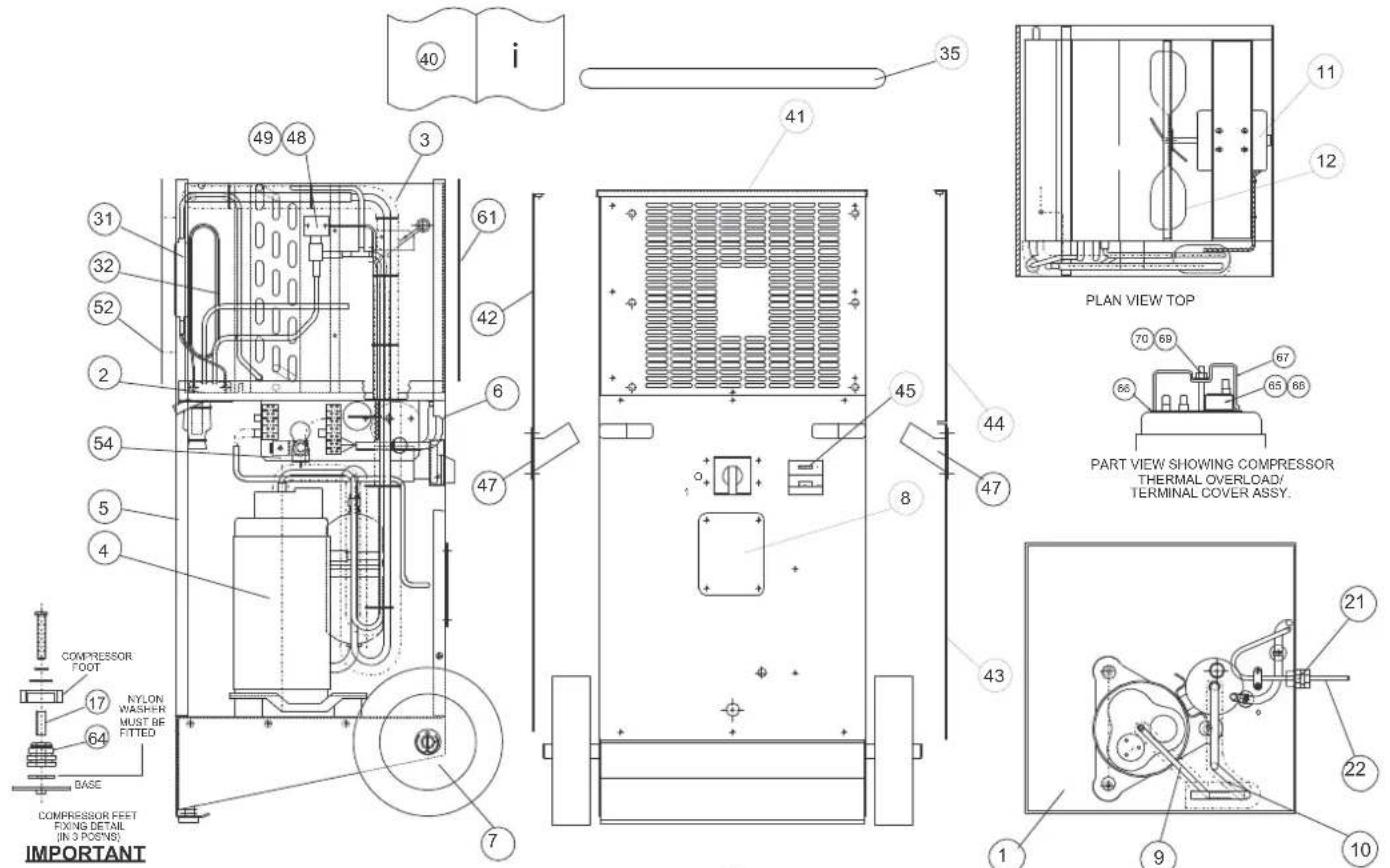

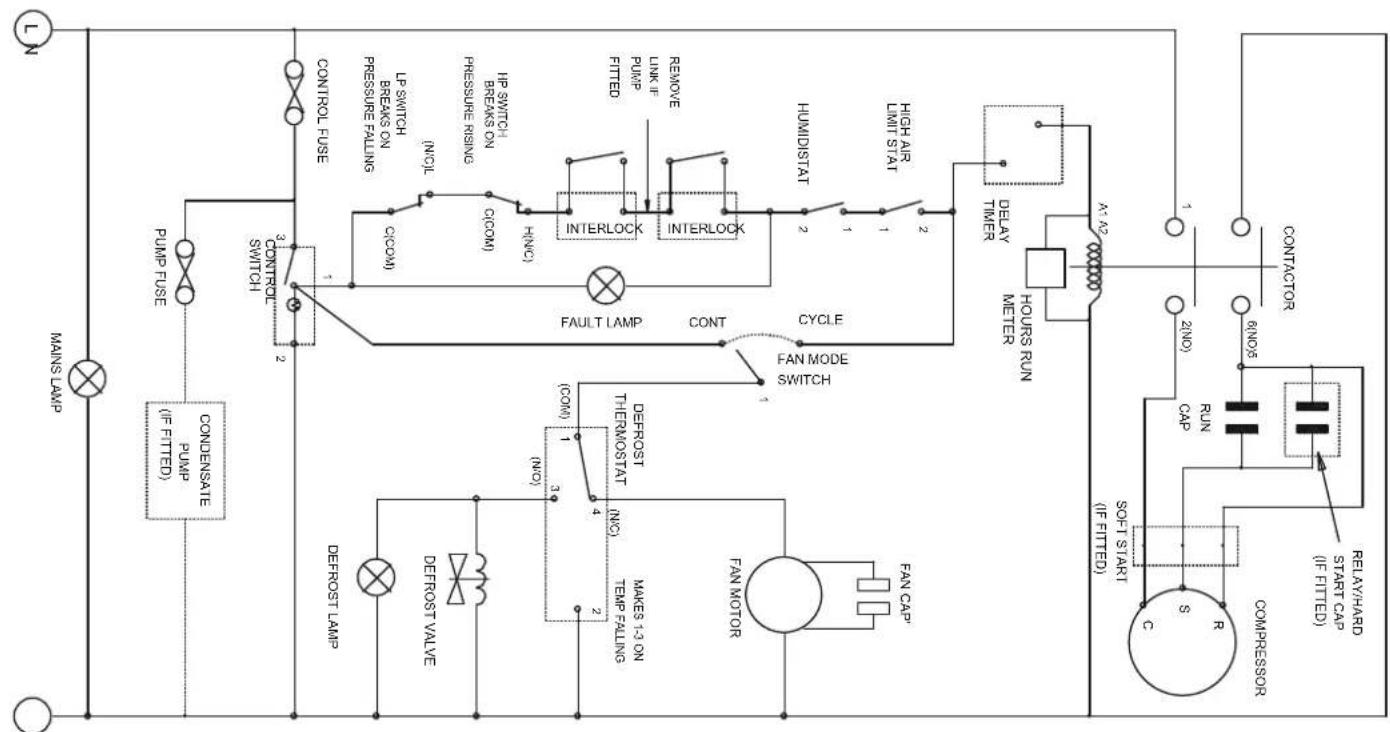

Elektrisch schema

DRG No. D353153

FINDOUTASK

-3: ANGLEPROJECTION

DONCT SCALE PRINT

Lees deze handleiding*vór het in gebruik nemen / gebruik van het apparaat zorgvuldig en bewaar deze in de directe omgeving van de opstellocatie, resp. het apparaat!

• Gebruik het apparataat Niet in ruimten met explosiegevaar.
• Gebruik het apparaat Niet in een olie-, zwavel-, chloor-, zuurhoudende of zoute atmosefer.
• Gebruik het apparaat Niet in ruimten met waar zich aceton, onverdunde zure of oplosmiddelen bevinden.
• Plaats het apparaatrechtop en stabel.
• Stel het apparaatijdens gebruik Niet bloot aan een gerichte waterstraal.
  Zorg dat de luchtinlaat en luchtuitlaat vrij়n.
• Zorg dat de aanzuigzijde algijd vrij is van vuil en losse voorwerpen.
• Steek nooit voorwerpen of ledematen in het apparaat.
• Het apparaatijdens gebruik Niet afdekken of transporteren.
• Ga Niet op het apparaat zitten.
• Zorg dat alle elektrische kabels buiten het apparaat zijn beschermd gegen beschadigingen (bijv. door dieren).
• Houd bij het kiezen van verlangkabels rekening met het vermogen van het apparaat, de kabellenge en het gebruiksdoel. Voorkom elektrische overbelastingen.
• Transporteer het apparaat uitsluitendrechtop en met een lege condenspomp en leeg condensreservoir.
• Het verzamelde condens afvoeren. Drink het nicht. Er bestaat infectiegevaar!

Bedoeld gebruik

Gebruik het apparaat TTK 400 uitsluitend als mobiele industrielle droger voor het drogen en ontvochtigen van de ruimtelucht volgens de technische gegevens.

Tot het bedoeld gebruik behoren:

• het drogen en ontvochtigen van:

• productie-installations, ondergrondse ruimten

• magazijnen, archieven, laboratoria

• ruimten of oppervlakten na waterschade door pijpbreuk of overstromingen

• het continu drooghonden van:

-instrumenten,apparatuur,documenten
- elektrische schakelcentrales, ketelinstallations, turbines en pijpleidingsystemen in elektriciteitscentrales
-vochtgevoelige ladingen, etc.

Niet bedoeld gebruik

Plaats het apparaat Niet op een overstroomde ondergrond. Gebruik het apparaat Niet in de buitenlucht. Leg geen voorwerpen, zoals natte kledingstukken, te drogen op het apparaat. Eigenhandige, Niet door TROTEC® Voorziene constructieve wijzigingen, aan- of ombouwerkzaamheden aan het apparaat zijn verboden.

Persoonlijke kwalificaties

• zich bewust zijn van de gezvaren die bij het gebruik van elektrische apparaten in vochtige omgeving ontstaan.
• maatregelen nemen ter beschemen gegen directe aanraking van de stroomvoerende onderdelen.
• de bedieningshandleiding, vooral het hoofdstuk "Veiligkeit" hebben gelezen en begrepen.

Onderhoudswerkzaamheden aan de elektrische, resp. koudetechnische installment, mogen uitsluitend door gespecialiserde bedrijven op het gebied van koel- en koudetechniek of door TROTEC® worden uitgevoerd.

Restgevaren

Gevaar door elektrische stroom!

Werkzaamheden aan elektrische onderdelen mogen alleen door een geauthoriseerd gespecialiseerd bedrijf worden uitgevoerd!

Gevaar door elektrische stroom!

Trek voor alle werkzaamheden aan het apparaat de netstekker uit het stopcontact!

Let op!

Gebruik het apparaat nooit zonder dat de filters gemonteerd zijn, zo worden schade voorkomen!

Gevaar!

Van dit apparaat+kunnen gevaren uitgaan als het ondes-kundig of Niet volgens het bedoeld gebruik worden gebruikt door Niet geinstrueerde Personen! Zorg dat wordt voldaan aan de persoonlijke kwalificaties!

Gevaar!

Een omvallend apparaat kan letsel veroorzaken! Kantel het apparaat slechtlicht en verplaats het voorzichtig. Roep evt. een tweede persoon om te helpen. Over grotere afstandenden het apparaat vervoeren met een vorkhefttruck of een palletwagen. Ga Niet onder het opgetilde apparaat staan.

Gedrag bij noodgevallen

1. Bij noodgevalen het apparaat scheiden van de netvoeding.
2. Sluit een defect apparaat Niet weer aan op de netaansluiting.

Transport

Het apparaat is voorzien van transportrollen en een greepbeugel voor eenvoudig transport. Bij het transportevt. een tweedesoon roepen om u te helpen. Gebruik voor het optillen een vorkhefftruck of een palletwagen.

Voor elk transport de volgende instructies opvolgen:

1. Schakel het apparaat UIT met de netschakelaar (zie hoofdstuk "Bedieningselementen").
2. Trek de netstekker uit het stopcontact. Gebruik de netkabel nied als trektouw!
3. Maak de condensafvoerslang of condenspomp (optie) leeg. Let op het nadruppelen van condens.
4. Pak aan beiden kanten de greepbeugel vast en kantel het apparaat Licht
5. Verplaats het apparaat met de transportrollen.

Na elk transport de volgende instructies opvolgen:

1. Plaats het apparaat na het transport rechtsop.
2. Zorg dat de beiden van rubber voorziene standvoeten vlak op de vloer staan. De van rubber voorziene standvoeten beveilig den het apparaat gegen wegrollen.

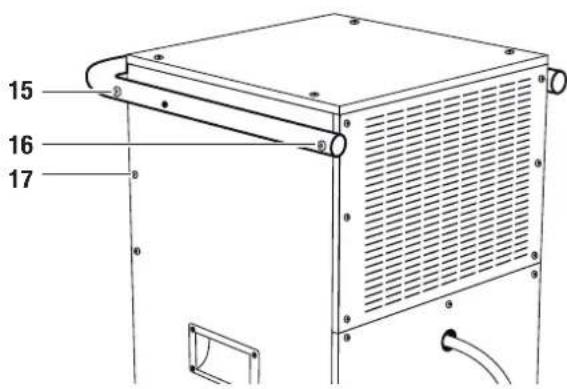

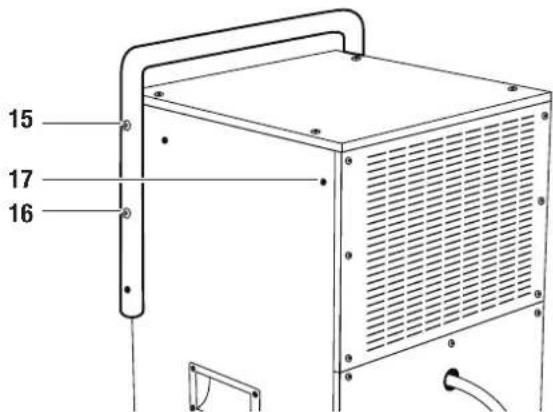

Beugel verzetten

Afhankelijk van de eisen kunt u de greepbeugel horizontaal of verticaal monteren. Voor het verzieten van de greepbeugel, de volgende stappenuitvoeren aan beiden kanten van het apparaat:

1. Schroef (15) jets losdraaien.
2. Verwijder de schroeven (16) en (17).
3. Draai de greepbeugel 90^
4. Plaats de schroeven (16) en (17) in de neue positie.
5. Alle schroeven (15, 16, 17) vastdraaien.

A.

B.

Opslag

Bij het Niet gebruiken het apparaat als volgt opslaan:

• droog,
• overdekt,
• rechtop staand op een plaat die beschermd is gegen stof en direct zonlicht.
• EVT. met een kunststofhoes gegen indringen van stof beschermen.
• De opslagtemperatuur moet voldoen aan de in hoofdstuk "Technische gegevens" opgegeven bereik voor de bedrijstemperatuur.

Bediening

• Het apparatusaat werkt na het inschakelen volautomatisch.
• Voorkom opendeuren en ramen.

Opstellen

Houd bij het opstellen van het apparaat rekening met de minimale afstanden t.o.v. wanden en objecten, volgens hoofdstuk "Technische gegevens".

• Plaats het apparaat stabel en waterpas.
• Houd bij het opstellen van het apparaat voldoende afstand van warmtebronnen.
• Plaats het apparaat indien möglichmidden in de ruimte. Zorg bij het opstellen van meerdere apparaten. dat de ruimteverdingussen de apparaten even groot is.
• Vooral bij het opstellen van het apparaat in natte omgevingen, het apparaat in de gebouwinstallatie volgens de voorschriften afzekeren met een geschikte aardlekschakelaar (RCD = Residual Current protective Device).
  Zorg dat verlengsnoeren volledig zijn uit-/afgerold.
• Zorg dat de spanning en stroomsterkte van de netvoeding overeenkomen met het typeplaatje van het apparaat.
• Zorg bij het gebruik van een generator, dat de generator minimaal een vermogen van 4kW levert (de aanloopstroom van het apparatus kan de nominale stroomwaarde vier tot vijf keer overschrijden. Houd hiermee ook rekening bij het gebruik van meerde apparaten aan een generator).

Opmerkingen m.b.t. de ontvochtigingscapaciteit

De ontvochtigingscapaciteit is afhankelijk van:

• de aard van de ruimte
• de ruimteteperatuar
• de relatieve luchtvochichtigheid

Hoe hoger de ruimtemperatuur en de relatieve luchtvochtigheid, hoe groter de ontvochtigingscapaciteit.

Bij gebruik in woonruimten volstaat een relatieve luchtvochichtigheid van ca. 50 - 60% . In magazijnen en archieven mag de luchtvochichtigheid een waarde van ca. 50% Niet overschrijden.

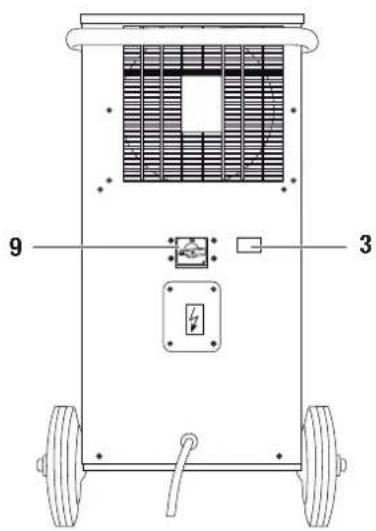

Bedieningselementen

Nr.	Bedieningselement
3	Bedrijfsurenteller
10	Netschakelaar:“ON”: Apparaat is ingeschakeld.“OFF”: Apparaat is uitgeschakeld.

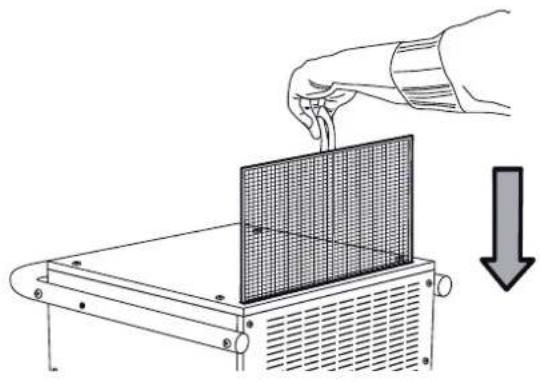

In gebrui k nemen Luchtfilter plaatsen

Leggen van de condensafvoerslang

Opmerking:

Bij levering van het apparaat, is de condensafvoerslang al gemonteerd.

1. Zorg dat de condensafvoerslang correct is aangesloten op het apparatusat en onbeschadigd is.

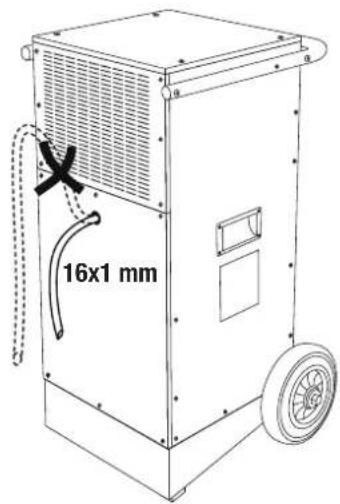

2. Plaatse het slanguiteinde van de condensafvoerslang, afhankelijk van de toepassing, als volgt:

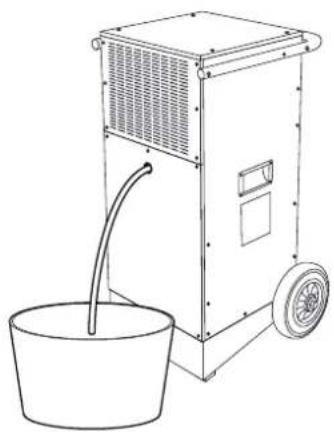

Zet een opvangreservoir met voldoende inhoud (min. 90 liter) naast het apparaat en leg het slanguiteinde hierin. Controller regelmatif het vulpeil van het reservoir.

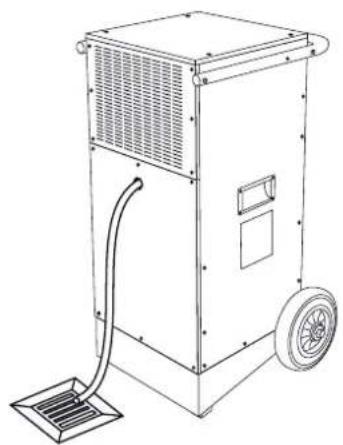

• Plaats het slanguiteinde van de condensafvoerslang boven een waterafvoer. Bij grotere afstanden kan ook een langere slang van hetzelfde type worden gebruikt.

• Het apparaat kan optioneel ook worden gezruikt met een condenspomp. Neem hiervoort contact op met de TROTEC ® -klantenservice.

• Zorg dat de condensafvoerslang alttijd afloopt.

Apparaat inschakelen

1. Zorg dat de condensafvoerslang (7) goed is aangesloten en verlegd. Voorkom struikelgevaar.
2. Zorg dat de condensafvoerslang (7) Niet worden geknikt of ingeklemd en dat geen voorwerpen op de condensafvoerslang (7) staan.
3. Zorg dat het condens goed kan wegstromen.
4. Steek de netstekker in een volgens de voorschriften gezekerd stopcontact. Voorkom struikelgevaar.
5. Verwijder EVT. aanwezig condens uit het apparaat, door op de knop voor restwaterafvoer via de condenspomp (optie) te drukken.
6. Schakel het apparaat in met de netschakelaar (10).

Bedrijfsmodus "Continubedrijf"

Bijcontinubedrijnfontvochtigt het apparaat de lucht continu en onafhankelijk van de vochtigheidsgraad.

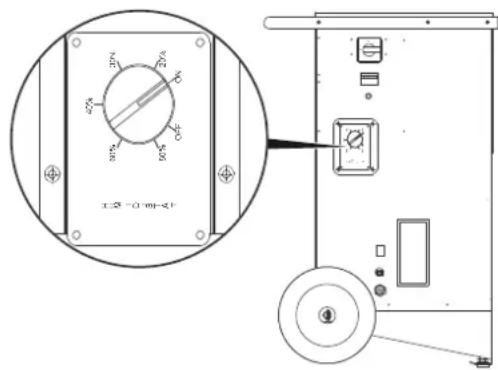

Bedrijfsmodus "Hygrostaatbedrijf" (optie)

Het apparaat kan optioneel ook worden gebruikt met een hygrosaat.

De ingebouwde hygrostaat schakelt het apparaat afhankelijk van de luchtvochtigheidswaarde in of UIT.

Wilt u het apparaat met een optionele hygrostaat gebruiken, stel dan de gewenste luchtvochtigheid in op de hygrostaat (zie gebruikshandleiding van de optionele hygrostaat).

Afhankelijk van de luchttemperatuur en de relatieve luchtvochtingheid, können de verdamperlamellen bevriezen. De in het apparaat ingebouwde heetgas-ontdooi-automaat, schakelt maar behoefte automatisch in. Tijdens het ontdooien worden het luchtontvochtingisbedrijf kort onderbroken.

Buitengebruikstellen

1. Schakel het apparaatuit met de netschakelaar (10).
2. Verwijder EVT. aanwezig condens uit het apparaat, door op de knop voor restwaterafvoer via de condenspomp (optie) te drukken.
3. Raak de netstekker Niet aan met vochtige of natte handen.
4. Trek de netstekker uit het stopcontact.
5. Verwijder de condensafvoerslang (7) en de hierin aanwezigere vestvloeistof.
6. Reinig het apparaat en vooral het luchtfilter volgens het hoofdstuk "Onderhoud".
7. Het apparaat opslaan volgens het hoofdstuk "Opslag".

Defecten en storingen

Het apparaat isijdens de productie meertere keren op een goede werkig getest. Mochten er desondanks storingen ontstaan, controller het apparaat dan op basis van de volgende lijst.

Let op!

Om beschadigingen aan het apparatusen en het activeren van zekeringen of de motorbeveiligingschakelaar te voorkomen, bij een stilstaand apparatusaal minimaal 5 minutewachtene, voordat het apparatusaopnieuw wordt ingeschakeld.

Het apparaat start Niet:

• Controller de netaansluiting (230 V/1~/50 Hz).
• Controller de netstekker op beschadigingen.
• Controller of de netschakelaar (10) in de stand "ON" staat.
• Controller de afzekering van de gebouinstallatie.
• Gebruikt u het apparaat met een hygrostaat (optie), controlleren dan de gewenste luchtvochtigheid. De luchtvochtigheid in de opstelruimte要去 boven het gekozen bereik liggen. Verlaag de vooringestelde, gewenste luchtvochtigheid.
• Laat een elektrische contrôle uitvoeren door gespecialiseerd bedrijf op het gebied van koel- en koudetechniek of door TROTEC®.

Het apparatus werkt, maar er is geen condensvorming:

• Controller of het condensafvoerslang goed vastzit.
• Controller de condenspomp (optie) op een problemloze werk-king, resp. op ongebruikelijk trillingen en geluiden. Verwijder uitwendige verruilingen.
• Controller de ruimteteperatuur. Houd rekening met het toe-gestane toepassingsbereik van het apparaat volgens de technische gegevens.
• Controller of de relatieve luchtvochtigheid overeenkomt met de technische gegevens.
• Gebruikt u het apparaat met een hygrostaat (optie), controllerer dan de gewenste luchtvochtigheid. De luchtvochtigheid in de opstelruimte要去 boven het gekozen bereik liggen. Verlaag de vooringestelde, gewenste luchtvochtigheid.
• Controller het luchtfilter op verruilingen. Het luchtfilter indien nodig reinigen, resp. verrangen.

Het apparaat maakt herrie, resp. trilt, condenslekkage:

• Controller of het apparaatrecht op eenvlakke ondergrond staat.

Het apparaat wordt zeer heet, maakt herrie, resp. capacititeit daalt:

• Controller de luchtinlaten en het luchtfilter op verruilingen. Verwijder uitwendige verruilingen.

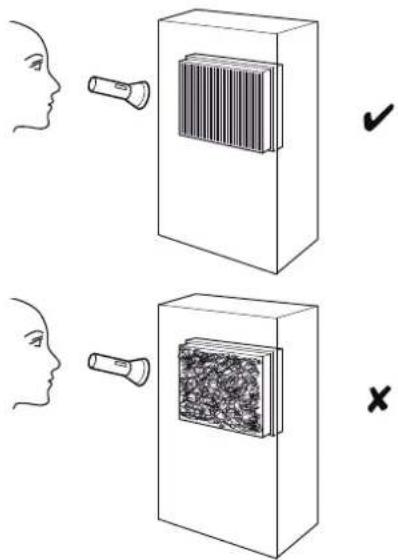

• Controller het apparaat inwendig op verruiling (zie hoofdstuk "Onderhoud"). Reinig het inwendige van het apparaat, zoals beschreiben in hoofdstuk "Inwendige reiniging met perslucht".

Werkt uw apparaat na deze controles nog nicht probleemloos?

Lever het apparaat in voor reparatie door een gespecialiseerd bedrijf op het gebied van koel- en koudetechniek of door TROTEC®.

Onderhoud

Onderhoudsintervallen

Onderhouds- en verzorgingsinterval	voor elke keer in gebruik nemen	indien nodig	minimaal elke 2 weken	minimaal elke 4 weken	minimaal elke 6 maanden	minimaal Jaar-lijks
Condenspomp, condensopvangbak, resp. bouwdroger legen		X

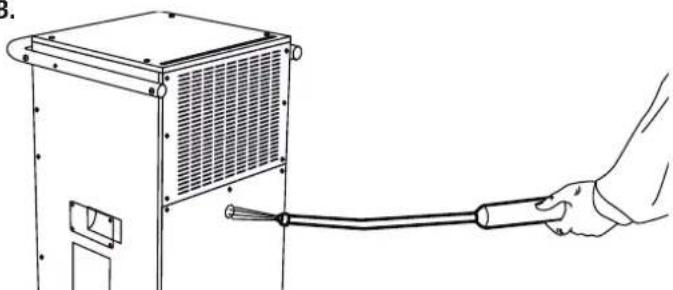

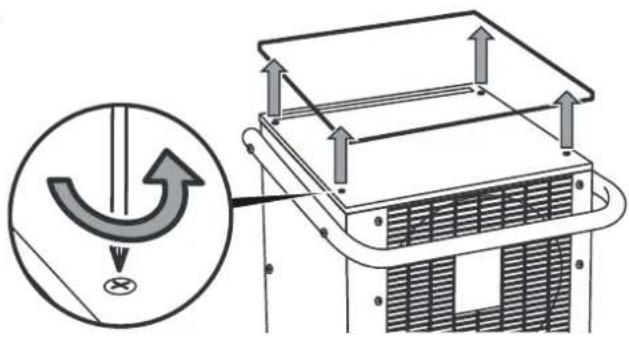

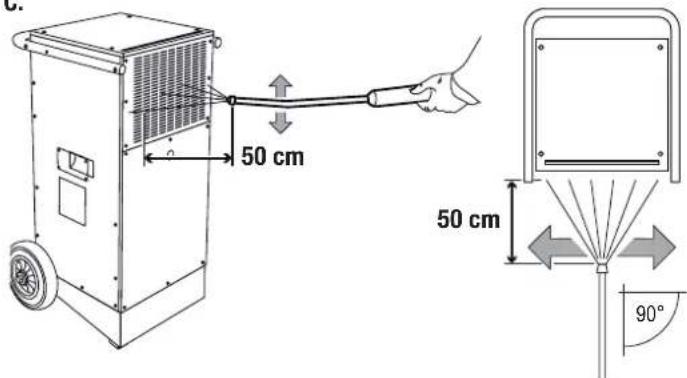

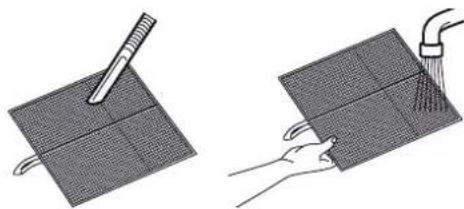

Aanzuig- en uitblaasopeningen op verruilingen en vreemde objcten controlleden, indien nodig reinigen	X	X		X
Visuele controle van het inwendige van het apparaat op verruilingen		X		X
Inwendige reiniging met perslucht X X
Aanzuigroosters en luchtfilter op verruilingen en vreemde objcten controlleden, indien nodig reinigen resp. verrangen	X		X
Luchtfilter verrangen X
Op beschadigingen controleren X
Bevestigingsbouten controleren X X
Werkingstest X

Onderhouds- en verzorgingsrapport

Apparaattype: Apparaatnummer:

Onderhouds- en verzorgingsinterval	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16
Aanzuig- en uitblaasopeningen op verwulingen en vreemde objcten controlleren, indien nodig reinigen
Uitwendige reinigung
Visuele controle van het inwendige van het apparaat op verwulingen
Inwendige reinigung met perslucht
Aanzuigroosters en luchtfilter op verwulingen en vreemde objcten controlleren, indien nodig reinigen resp. verrangen
Luchtfilter verrangen
Op beschadigingen controlleren
Bevestigingsbauten controlleren
Werkingstest
Opmerkingen:

1. Datum: Handtekening:	2. Datum: Handtekening:	3. Datum: Handtekening:	4. Datum: Handtekening:
5. Datum: Handtekening:	6. Datum: Handtekening:	7. Datum: Handtekening:	8. Datum: Handtekening:
9. Datum: Handtekening:	10. Datum: Handtekening:	11. Datum: Handtekening:	12. Datum: Handtekening:
13. Datum: Handtekening:	14. Datum: Handtekening:	15. Datum: Handtekening:	16. Datum: Handtekening:

Werkzaamheden voor aanvang van het onderhoud

1. Raak de netstekker Niet aan met vochtige of natte handen.

2. Trek vór alle werkzaamheden de netstekker uit het stopcontact!

Onderhoudswerkzaamheden aan de elektrische, resp. koudetechnische installmente, mogenuitsluitend door gespecialiserde bedrijven op het gebied van koel- en koudetechniek of door TROTEC® worden uitgevoerd.

Visuelle controle van het inwendige van het apparatus op verwuilingen

1. Verwijder het luchtfilter (zie hoofdstuk "Reinigen van de lucht-inlaten en het luchtfilter").
2. Schijn met een zaklamp in de openingsen van het apparaat.
3. Controller het inwendige van het apparatus op verruilingen.
4. Bij verruilingen het apparaat reinigen met een hagedrukreiniger volgens hoofdstuk "Reinigen van de luchtinlaten en het luchtfilter".
5. Plaats het luchtfiltereer.

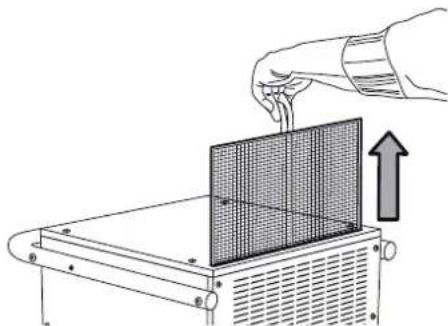

Reinigen van de luchtinlaten en het luchtfilter

A.

B.

C.
D.

Let op!

Nadat het apparaat is gereinigd met een hagedrukreini-ger, het eerder gemonteerde luchtfilter op beschadigin-gen controeren. De hoeken en randen van het luchtfilter mogen Niet zich verwormd of afgerond.

Controleer voor het weerplaatsen van het luchtfilter of het onbeschadigd en droog is!

Het hoofdstuk "Onderhoudsintervallen" opvolgen voor het opijd verwangen van het luchtfilter!

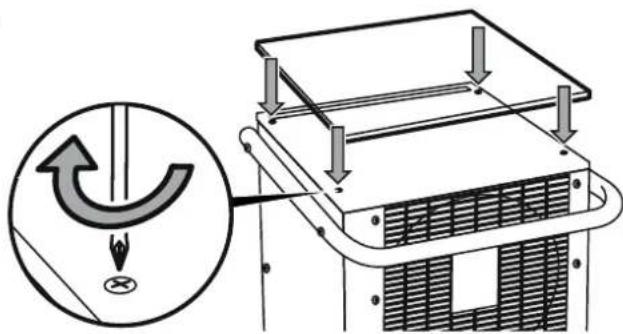

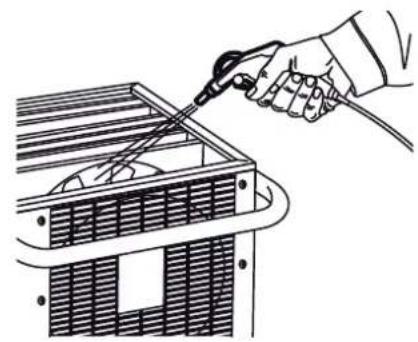

Inwendige reiniging met perslucht

A.
B.

C.

Reserveonderdeeloverzicht en reservenderdeellijst Hoofdcomponenten

Upmerking!

De positiunmmers van de reserveonderdelen onder Scheiden zich van de in de bedieningshandleiding gebruekte positiunmmers van de onderden.

REFRIGERANT
PLAN VIEW BASE

Nr. Artikelnummer Reserveonderdeel Nr. Artikelnummer Reserveonderdeel

1 7242000915 base plate C/W spindle 42 7242000925 side panel

2 SA521903 drip tray assembly 43 7242000927 side panel (bottom)

3 7162000193 evaporator/condenser assembly 44 7242000926 side panel (top)

4 7161000197 rotary compressor QXC-19k 45 7140000900 operating hours counter and energy meter

5 7242000924 side panel (air in) 46 SP182554 refrigerant R407c

6 7242000922 side panel (air out) 47 SD314650

7 7600000081 wheel 200 mm diameter 48 7140001337 defrost valve body

8 SD356350 cover plate 49 7420001338 solenoid coil

9 SD519406 pipe run (discharge) 52 7242000923 inlet grille

10 SD519405 pipe run (suction) 54 SD476250 plug securing bracket

11 7110000919 fan motor 34 61 7242000921 outlet grille

12 7241000917 fan blade 10 1/2" 5 blade 64 7300001250 compressor rubber mount

17 SD520852 spacer 37 mm LG 10 mm O/D 8.20 mm I/D 65 7140001298 thermal overload

21 7310000005 M20 plastic gland back nut 66 SD622952 compressor terminal gasket

22 7333000378 plug/lead assembly 67 SD622953 terminal cover

31 7220000195 dryer molecular sieve 68 SD622954 spring (thermal overload)

32 7220000358 capillary tubes 0.090" OD x 0.052 ID x 64" 69 SD622955 nut and bolt set

35 SD364151 handle 70 SD622956 rubber washer

40 SD533251 user manual

41 7242000920 top cover

Condensopvangbak

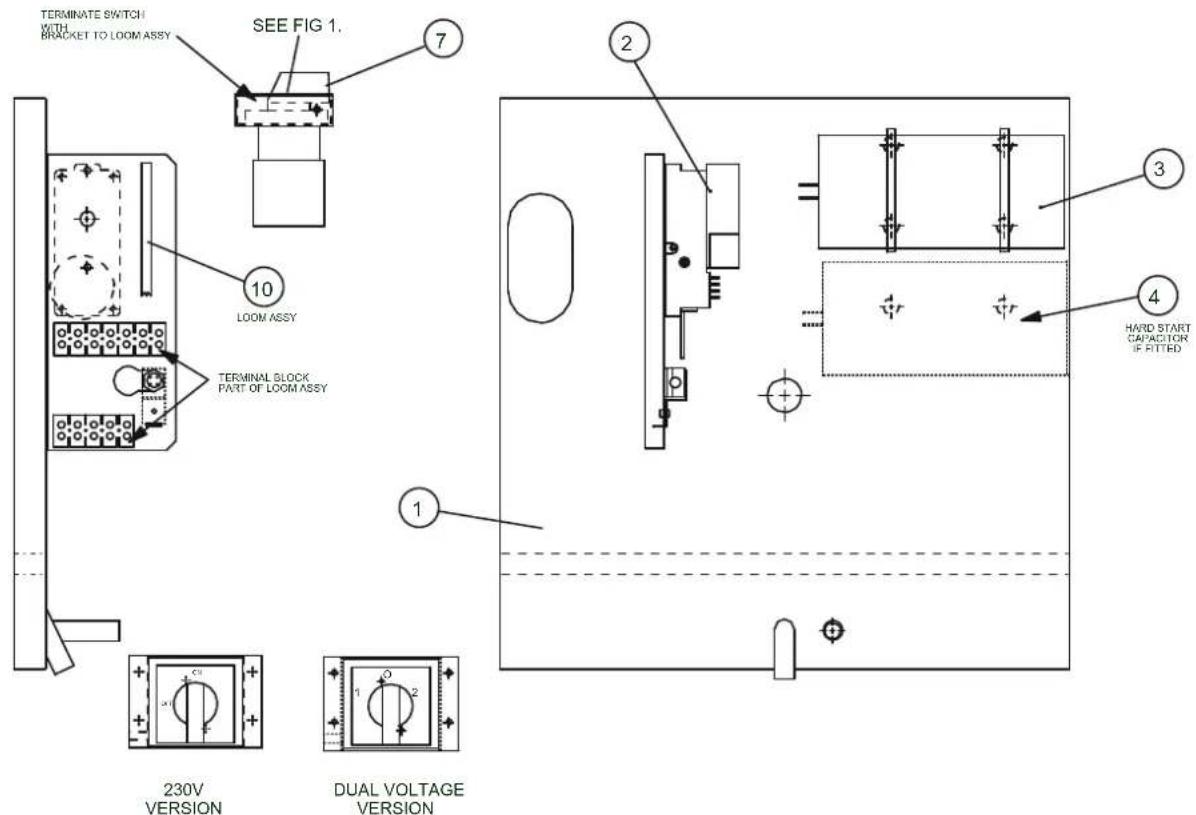

UpmerKing!

De positienummers van de reserveonderdelen onderscheiden zich van de in de bedieningshandleiding gebruikte positienummers van de onderdelen.

Nr. Artikelnummer Reservernderdeel
1 SD512050 drip tray
2 7140000928 defrost control stat
3 7140000353 run capacitor 30 μF 440 V
4 SD073150 hard start cap/relay
7 7130000918 rotary switch 2 pole on/off
9 SA356403 loom assembly AX
17 SD369350 pipe insert bung

Recycling Conformiteitsverklaring

Elektrische apparaten horen nicht in het huisvuil, maar moeten in de Europese Unie - volgens Richtlijn 2002/96/EG VAN HET EUROPEES PARLEMENT EN DE RAAD van 27 januari 2003 betreffende afgedankte elektri

sche en elektronische apparatuur (AEEA) - vakkundig worden gerecycled. Dit apparaat graag aan het eind van de levensduur recyclen volgens de geldende wettelijk bepalingen.

In het apparaat worden een milieuvriendelijk en ozonneutral koudemiddel gezruikt (zie hoofdstuk "Technische gegevens"). Het in het apparaat aanwezigke koudemiddel-/oliemengsel vakkundig recyclen volgen de nationale wetgeving.

In het kader van de EG-Laagspanningsrichtlijn 2006/95/EG en de EG-richtlijn 2004/108/EG m.b.t. de elektromagnetische compatibiliteit (EMC).

Hiermee verklaren we, dat de condensdroger TTK 400 in overeenstemming met de genoemde EG-richtlijnen is ontwikkeld, geconstrueree en geprodueerd.

Toegepaste geharmoniseerde normen:

IEC 60335-1:2001/A2:2006

IEC 60335-2-40:2002/A1:2005

IEC 62233:2005

De markering vindt u op het typeplaatje van het apparaat.

Fabrikant:
