Producttype	Adsorptieluchtontvochtiger
Merk	Trotec
Model	TTR 250 HP
Voeding	230 V, 50 Hz
Werkingsprincipe	Adsorptie op silicagel rotor met regeneratie door elektrische verwarming
Procesluchtdebiet	Ongeveer 2 tot 3 keer het regeneratieluchtdebiet
Temperatuur droge lucht	25 - 40 °C (in normale werking)
Temperatuur vochtige lucht	30 - 50 °C (in normale werking)
Behuizing materiaal	Roestvrij staal
Rotor type	Gepatenteerde silicagel rotor (platte en gegolfde non-woven lagen)
Filter	Gestandaardiseerde non-woven filtermat
Regeneratieverwarming	PTC thermistor (positieve temperatuurcoëfficiënt)
Rotormotor	Elektromotor met tandriemaandrijving
Ventilator	Direct aangedreven ventilator door elektromotor
Aanbevolen onderhoud	Controle en vervanging van filters elke 6 maanden; reiniging van rotor en onderdelen indien nodig
Reiniging van de rotor	Wassen met water en een zwak zuur reinigingsmiddel of tolueen, spoelen en drogen met lagedruk perslucht

Veelgestelde vragen - TTR 250 HP TROTEC

Wat is het werkingsprincipe van de TTR 250 HP?

De TTR 250 HP is een adsorptieluchtontvochtiger. Het gebruikt een silicagel rotor die langzaam draait om vocht uit de lucht te adsorberen (procesluchtstroom). Een regeneratieluchtstroom, verwarmd door een PTC thermistor, verdrijft het geadsorbeerde water (desorptie).

Hoe schakel ik de ontvochtiger in?

Controleer of de smoorkleppen open zijn, de filters correct zijn gemonteerd en de veiligheidsvoorziening geschikt is. Zet de AAN/UIT-schakelaar op AAN. Het controlelampje geeft aan dat het apparaat werkt.

Hoe vaak moeten de filters worden vervangen?

De filters moeten regelmatig worden gecontroleerd. Onder normale omstandigheden vervangt u ze ongeveer elke 6 maanden. Verstopte filters verminderen de efficiëntie.

Wat moet ik doen als het apparaat niet genoeg ontvochtigt?

Controleer eerst de inkomende luchtvochtigheid en vergelijk deze met de opgegeven capaciteiten. Controleer de luchtstromen, filters en kleppen. Zorg ervoor dat de rotor draait en de regeneratieverwarming werkt. Reinig indien nodig de rotor.

Hoe reinig ik de rotor?

Laat het apparaat 15 minuten zonder regeneratie draaien, schakel de voeding uit, demonteer voorzichtig de rotor, dompel hem 30 minuten onder in een waterbad met een zwak zuur reinigingsmiddel of tolueen, spoel af met helder water onder lage druk, laat uitlekken, blaas met lagedruk perslucht, monteer vervolgens terug terwijl u de afdichtingen controleert.

Kan het apparaat worden gebruikt in een explosieve omgeving?

Nee, tenzij na overleg met de fabrikant. De elektrische verwarming kan een explosierisico vormen in dergelijke omgevingen.

Wat is de temperatuur van de uitgaande lucht?

In normale werking is de droge lucht warm (25-40 °C) en de vochtige lucht warm tot zeer warm (30-50 °C).

Wat te doen bij stroom- of verwarmingsuitval?

De rotor is ontworpen om overmatige verzadiging te weerstaan, zelfs bij een storing. Er treedt geen schade op. Het volstaat de voeding te herstellen en het apparaat opnieuw op te starten.

Hoe pas ik de luchthoeveelheden aan?

Gebruik de aan de gebouwzijde geïnstalleerde smoorkleppen. De proces- en vochtige luchtvolumes moeten in evenwicht zijn. Als het vochtige luchtvolume te groot is, raakt de rotor oververhit. Pas aan zodat de uitlaattemperatuur van de vochtige lucht lager is dan 50 °C.

Waar vind ik reserveonderdelen?

Gebruik uitsluitend originele Trotec-onderdelen. Neem contact op met een erkend Trotec-servicecentrum voor de rotor, filters, tandriem en andere componenten.

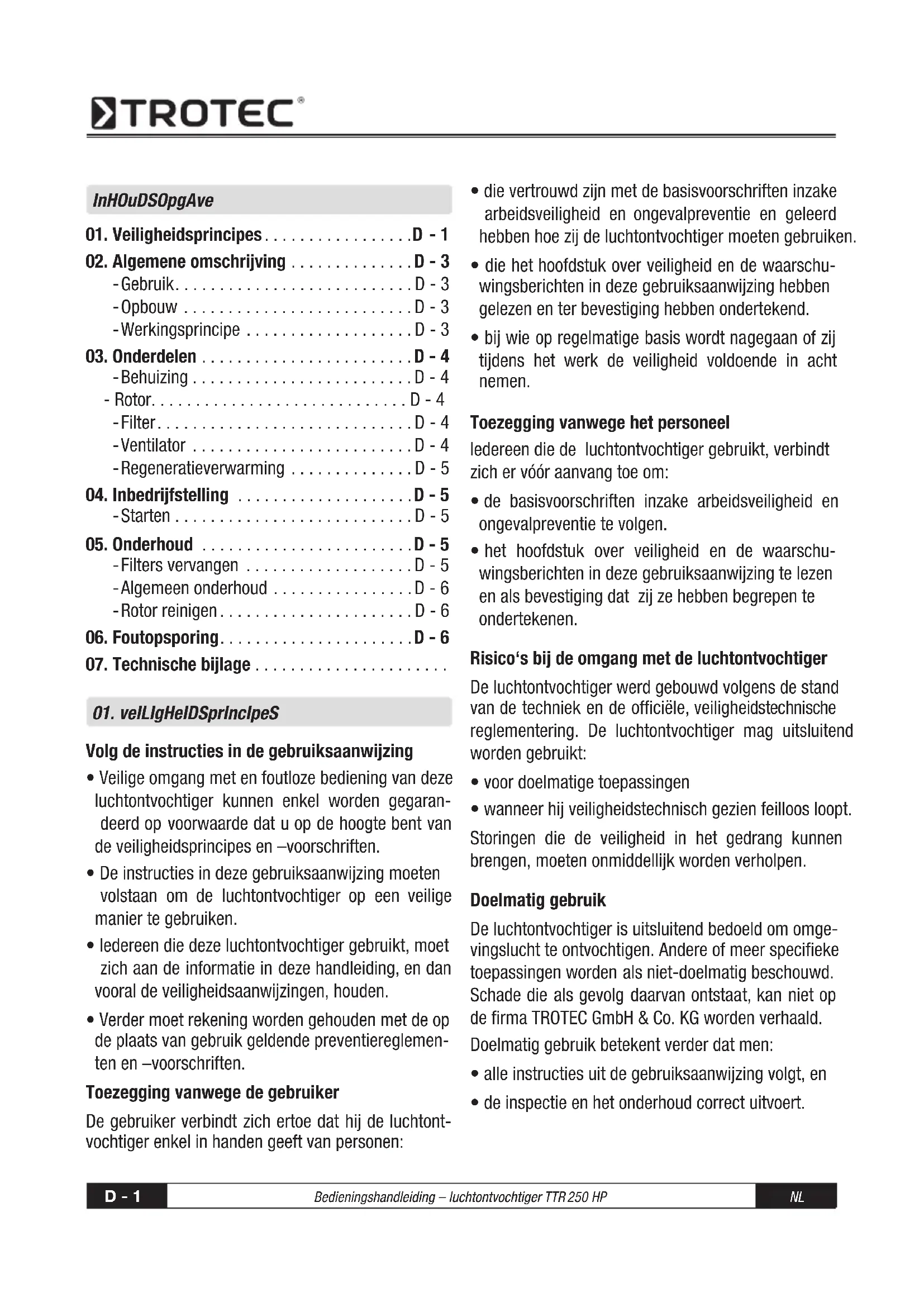

GEBRUIKSAANWIJZING TTR 250 HP TROTEC

1. Veiligheidsprincipes D-1
2. Algemene omschrijving D-3

-Gebruik. D-3
-Opbouw D-3
-Werkingsprincipe D-3

1. Onderdelen D-4

-Behuizing . D-4
- Rotor. D - 4
-Filter. D - 4
-Ventilator D-4
- Regeneratieverwarming D - 5

1. Inbedrijftstelling D-5

-Starten D-5

1. Onderhoud D-5

2. Filters verwangen D - 5
   -Algemeen onderhoud .D-6
   -Rotor reinigen. D-6

06.Foutopsoring. D-6
07. Technische bjlage

01. veiLigHeiDSprInclpeS

Volg de instructies in de gebruiksaanwijzing

Veilige omgang met en foutloze bediening van deze luchtontvochtiger kuren enkel worden gegarandeerd op voorwaarde dat u op de hoogte bent van de veiligheidsprincipes en -voorschriften.
- De instructies in deze gebruiksaanwijzing要去en volstaan om de luchtontvochtiger op een veilige manier te gebruiken.
- ludereen die deze luchtontvochtiger gebruikt,要去 zich aan de informatie in deze handleiding, en dan vooral de veiligheidsaanwijzingen, honden.
- Verder moet rekening worden gehonden met de op deplaats van gebruik geldendepreventerelegemen ten en -voerschriften.

Toezigging vanwege de gebruiker

De gebruiker verbindt zich ertoe dat hij de luchtont-vochtiger enkel in handen geeft van Personen:

• die vertrouwd zijn met de basisvoorschriften inzake arbeitsveiligheid en oncevalpreventie en geleerd hebben hoe zij de luchtontvochtiger要去en gebruiken.
• die het hoofdstuk over veiligheid en de waarschu-wingsberichten in deze gebruiksaanwijzing hebben gelezen en ter bevestiging hebben ondertekend.
• bij wie op regelmatige basis worden magegaan of zich tijdens het werk de veilighheid voldoende in ache nemen.

Toezigging vanwege het personeel

ledereen die de luchtontvochtiger gebruikt, verbindt zich er voor aanvang toe om:

• de basisvoorschriften inzake arbeitsveiligheid en ongevalpreventie te volgen.
• het hoofdstuk over veriligheid en de waarschu-wingsberichten in deze gebruiksaanwijzing te lezen en als bevestiging dat zij ze hebben begrepen te ondertekenen.

Risico's bij de omgang met de luchtontvochtiger

De luchtontvochtiger wird gebouwd volgens de stand van de techniek en de officièle, veiligheidstechnische reglementering. De luchtontvochtiger mag uitsluitend worden gebruikt:

• voor doelmatige toepasseningen
• wonneer hij veiligheidstechnisch gezien feilloos loopt.
  Storingen die de veiligheid in het gedrang können brengen,要去en onmiddelijk worden verholpen.

Doelmatig gebruik

De luchtontvochtiger is uitsluitend bedoeld om omgevingslucht te ontvochtigen. Andere ofeer specifieke toepassingen worden als Niet-doelmatig beschouwd. Schade die als gevolg waarvan ontstaat, kan nicht op de firma TROTEC GmbH & Co. KG worden verhaald. Doelmatig gebruik betekent verdertat men:

• alle instructies uit de gebruiksaanwijzing volgt, en
• de inspectie en het onderhoud correct UITvoert.

Garantie en aansprakelijkheid

Hierbij dieren onsite „Algemene verkoop- en leveringsvoorwaarden“ als richtsnoer. Deze worden ten staat bij de ondertekening van de overeenkomst aan de gebruiker overgemaaakt. In het geval van lichamelijke en materiele schade zich claims inzake garantie en aansprakelijkheid onontvankelijk wanner een of meerere van de volgende oorzaken aan de basis liggen:

• het Niet-doelmatig gebruiken van de luchtontvochtiger.
• het ondeskundig monteren, in bedrijf stellen, bedieren en onderhoden van de luchtontvochtiger.
• het gebruiken wanner veiligheidssystemen defect zichn of de beveiligings- en beschermingsonderdelen nicht reglementair werden aangebracht of Niet werken.
• nalatigheid bij het opvolgen van de instructies in de gebruiksaanwijzing, wonneer het gaat over transport, opslag, montage, inbedrijfstelling, gebruik en onderhoud van de luchtontvochtiger.
• het zonder toelating doorvoeren van technische wijzigingen.
• het zonder toelating wijzigen van de technische uitrusting.
• het onvoldoende in het oog houden van onderdelen die aan slijtage onderhevig�<|im_start|>
• het ondeskundig uitvoeren van reparaties.
• ongevalten als gevolg van vreeimde voorwerpen en overmacht.

Organisatorische maatregelen

• De gebruiker要去zf de vereiste uitrusting voor fysiieke bescherming aanleveren.
• Alle beschikbare veiligheidsvoorzieningen要去 regelmatif worden gecontroleerd.

Beschermingsvoorzieningen

• Alvorens u de luchtontvochtiger aanzet, moet u alle beschermingsmechanismen goed aanbrengen en op een fouloze werking controleren.
• Beschermingssystemen mogen enkel worden verwijderd:

a.) na stilstand en
b.) het activeren van de startblokkering.
- Worden onderdelen geleverd, dan dient de gebruiker de beschermingsmechanismen zoals voorgeschreven aan te brengen.

Informele veiligheidsmaatregelen

• De gebruiksaanwijzing moet algijd waar worden ber. waard waar de luchtontvochtiger worden gebruikt.
• Naast de gebruiksaanwijzing moet verder de algeme n er ter plaatse geldende reglementering inzake ongevalpreventie en milieubescherming worden opgevraagd en opgevolgd.
• U要去 ervoor zorgen dat alle verilgheidsaanwijzingen en waarschuwingsberichten op de luchtontvochtiger duidelijk leesbaar�.

Opleiding van het personeel

• Personael dat met de luchtontvochtiger werkt,要去 waaroor terdege zich opgeleid.
• Het personeel要去 een duidelijk beeld krijgen van zich verantwoordelijkhedenijdens de montage, inbedrijfstelling, bediening, het onderhoud en het opstarten.

Bediening van de luchtontvochtiger

• Enkel personeel dat waarvoor is opgeleid, mag instaan voor de bediening.

Risico's als gevolg van elektrische energie

• Vertrouv werken aan de stroomtoevoer uitsluitend aan een gediplomeerde elektricien toe.
• Voer op regelmatige basis controlesuit van de elektrische uitrusting.Loszittende verbindingen en beschadigde kabels要去en onmiddelijk worden verwijderd.
• De schakelkast moet onder alle omstandigheden gesloten blijven. Toegang blijt beperkt tot bevoegt personeel dat over gereedschap beschikt.
• In het geval van werkken aan onder spanning staande onderdelen要去en tweeede persoon zich klaar houden om in noodgevallen de stroomtoevoer uit te schakelen.

Onderhoud en reparatie, probleemoplossing

• De verplichte instel-, onderhouds- en inspectiewerkzaamheden dient u op geijkte tijdstempen uit te voeren
• Het bedienen personeel moet voór aanvang van de onderhouds- en reparatiewerken worden ingelicht.
• Alle série voor of na de luchtontvochtiger geplaatste elementen en hulpstoffen (bijvoorbeeld stoom)要去en worden afgerendeld, zodate ze Niet onop-zettelijk kannen aanschakelen.
• Schakel bij elk onderhoud, elke inspectie en reparatie de luchtontvochtiger spanningsvrijen en blokkeer de hoofdschakelaar, zodate zich nicht onbedoeld opnieuw inschakelt.
• Plaats een bord dat waarschuwt gegen het opnieuw inschakelen ervan.
• Loszittende schroefverbindingen要去en opniew worden aangedraid.
• Na alle onderhoudswerken要去 de goede werkinq van de veiligheidssystemen worden gecontroleerd.

Technische wijzigingen aan de luchtontvochtiger

• Zonder toelating van de producent mogen geen elementen aan de luchtontvochtiger worden gewijzigd bijkomend of anders worden aangesloten. Ook het uitvoeren van laswerken aan dragende delen is in deze context verboden.
• Voor alle verbouwen is een schriftelijk bevestiging van TROTEC GmbH & Co. KG vereist.
• Onderdelen die nicht foulloos werken,要去en on-middelijk worden verrangen.
• Gebruik uitsluitend originele verrang- en nicht-slijt-vaste onderdelen.
• Onderdelen van andere merken zijn vanuit productiestandpunt möglichk Niet zo resistent en veilig als vereis

Reinigen van de luchtontvochtiger en afvalverwerkin

• De stoffen en materialen die u nodig hebt, moet u het hoort gebruiken en verwerken, en dan vooral a.) bij werken aan smeersystemen en -inrichtingen b.) bij het reinigen met oplosmiddelen.

De intellectuelle-eigendomsrechten op deze gebruik-saanwijzing komen toe aan TROTEC GmbH & Co. KG. De gebruiksaanwijzing is uitsluitend bedoeld voor de gebruiker en diens personeelsleden. De voorschriften en aanwijzingen die er deel van uitmaken mogen zonder toelating van TROTEC GmbH & Co. KG noch in hun geheel noch gedeelrijk

• worden gekopieerd
• worden verdeld of
• op een andere manier worden meegedeeld.

Overtredingen in dezen können strafrechtelijk worden verzolgd.

02. ALgeMene OMSchHrljvIng

Gebruik

Luchtontvochtigers die van het adsorptieprincipe gebruikmaken, zich bedoeld om droogprocedés in te zetten in de proces- en de luchtbehandelingstechniek en om de lucht te ontvochtigen in productie- en opslagruimtes, waar de producten en inrichtingen een erg lage luchtvochtigheid vereisen. Het gebruik van luchtontvochtigers met elektrische verwarming in omgevingen waar explosiegevaar heerst, is enkel toegestaan mits waarover de nodige aftspraken werden gemaatk.

Dankzij de adsorptietechniek kan het dauwpunt nog dalen. Wonneer de luchttemperatuur lager is, kan de ontvochtig veilig worden doorgevoerd. Al dit is om fysische redenen bij een ontvochtiger die met koude werkst Niet更是可想而知. Bovendien zijn luchtontvochtigers in deze bedrijfsomstandigheden aanzienlijk zuiniger.

Opbouw

De luchtontvochtiger is volledig uitergerust met een ro- tor, ventilator, aandrijfmotor, verwarmingselement voor ngeneratie en een elektrische uitrusting. De silicagel- rotor zorgt voor de adsorptie van de luchtontvochtiger.

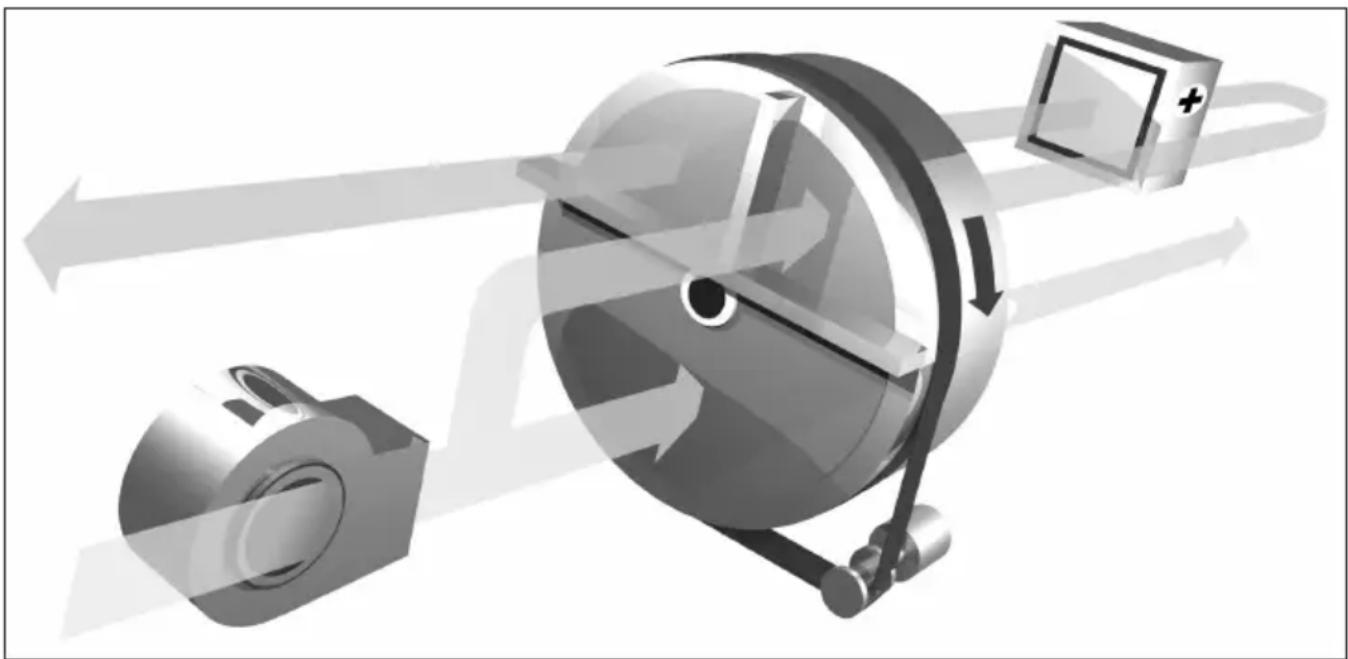

Werkingsprincipe

De luchtontvochtiger werkt onafgebrozen met twee luchtstromen (doorgaans 2:1 tot 3:1). De große proces

luchtstroom worden ontvochtig in de langzaam draaiende rotor (=adsorptie), dekleine regeneratieluchtstroom wordt verwarmd en drijft het in silicagel geadsorbeerde water zo terug uit het system (desorptie).

03. OnDerDeLen

Behuizing

De luchtontvochtiger beschikt over een behuizinguit roestvrij staal waar in zich alle vereiste productieelementen bevinden.

Rotor

De luchtontvochtiger werkt met de gespatenteerde silicagel-rotor. De rotor, dat zichlagen vlak en gegold verzelvlies uit chemisch verbonden silicagel en metaalsilicaat. Op die manier ontstaat een hele reeks axiaallopende luchtkanalen met een groe oppervlakte en eenrechtstreekse verbinding met de interne porienstructeur van de silicagel. De waterdamp kan zo vlot worden overgebracht, en het komt de buitengewone adsorptiecapaciteit van de silicagel-rotor ten goede.

De bijzondere samenstelling van het productiematerialiaal voor de rotor maakt dat de silicagel resilient istegen verzadigde lustcht. Daarom kan op een luchtontvochtiger ook een voorkoelfunctie worden ingezet.

Het uittallen van de regeneratieverwarming of -luchtstroom veroorzaakt evenmin schade aan het apparaat.

Doordat de silicagel en de ondergrond zo vast met elkaar+zijn verbonden,kommen geen sorptiemiddel in de luchtstroom vrij.

Ook wanner de rotor stilstaat, treedt geen oververza-diging op. Bijzondere veiligheidsmaatregelen zich dan ook overbodig. De rotor is mechanismisch erg sterk en is nicht brandaar. De aandrijving van de rotor komt vanu-it de elektrische motor met tandwieiltransmissie.

Filter

De filtermat bestaat uit een normal filtervlies.

Ventilator

De ventilator worden via een elektrische motor rechtstreeks aangedreten. De technische gegevens vindt u in bijlage.

De ontvochtiger is een continu werkend apparaat met geintegreerde warmteterugwinning dat heel lage dauwpunten kan bereiken. De warmte-energie van de hete regeneratieluchtzone worden door de draaiende rotor maar de spoelzone geleid, de rotor koelt af en begint tegelijk de inkomende regeneratielucht voor te verwarmen. Dit leidt tot een minder verwarmde proceslucht en een lager dauwpunt.

Regenerativerwarming

Dat een PTC-regeneratieverwarming worden gebrukt, heeft de volgende Voordelen:

• Het opgenomen vermogen hangt gewoon van de luchtvolumestroom af.
• Oververhitting is nicht möglich. Bij een onderbreking van de luchtstroom loopt de verwarmingsstroom terug tot nul.

Dit activeert de PTC-Thermistor, een temperatuurafhan lijke halfgeleiderweerstand. Vanaf een bepaalde temperaar (Curie-punt) neemt zichen waarstand onder invloed v de oplopende temperaatur sterkt toe. De PTC-Thermist ontleent zichen naam aan deze positieve temperatuurcoefficient. In de practijk zorgtzsche weerstandsfunctie erve dat de Thermistor-temperaatur over een breed bereik v jewel constant blijft. Zelfs bij schommelingen in de omg vingsttemperaatur, de spanning of de luchtstroom blijft Thermistor-temperaatur nagenoeg stabel.

Mocht het Niet nodig+zijn de volledige ontvochtigingscapaciteit in te zetten, dan kunt u de toevoer van deregeneratieluchtstroom al naargelang vereist verlagen. De verwarming reageert onmiddelijk door meerweerstand op te bouwen en houdt zo de oppervlaktetemperatuur op peil.

Samengevat: bij eenkleinere regeneratieluchtstroom daalt de verwarmingscapaciteit, maar de temperatuur van de regeneratielucht blijft wel nagenoeg constant.

04. INBEDRIJFSTELLING

Starten

1. Controller of de regelkleppen (indien aanwezig) openstaan en of de luchtkanalen vrij়.
2. Staan de filters correct gemonteerd?
3. Is de voorzekering correct? Kijk na in de technische gegevens.
4. Om de luchtontvochtiger op te starten zet u de schakelaar ON/OFF op „ON". Het controleampje in de schakelaar geeft aan dat het system werkt.
5. U kunt nu aan de hand van de meegeleverde regelkleppen de luchthoeveelheden instellen.

De luchthoeveelheden voor proces- en vochtige lucht要去en algijd in verhouding tot elkaar staan. Zit er teveel vochtige lucht in het system, dan worden de rotor te warm en boet de ontvochtigingscapaciteit aan efficientre in.

Wonneer de regelklep voor de droge lucht worden gesloten, dan要去 hetzelfde worden gedaan met de klep aan de uitgang voor vochtige lucht. Aan de uitgang voor vochtige lucht要去 temperatuur ter individatie Knder de 50^ blijven.

Hoe minder vochtige lucht er in het system zit, des te aanlager de temperatuur ervan is.

Wenst u de ontvochtigingscapaciteit Niet te gebruiken, dan kurz u de klep voor vochtige lucht sluiten.

Opgelet! Zijn de filters vuil, dan neemt de luchthoeveelheid af.

05. ONDERHOUD

TROTEC-luchtontvochtigers können gedurende Lange periodes met weinig onderhoud worden ingezet. Het is belangrijk dat u volgende aspecten in het oog houdt:

Alvorens u de luchtontvochtiger demonteert, dient u eerst de stroomtoevoer uit het stopcontact te trekken. Wanner de luchtontvochtiger nog aan stond, wacht dan ca. 15 minutes, zodate hij voor het demonteren kan afkoelen.

A. Filters verrangen

De filters要去 op regelmatigeijdstippen worden gecontroleerd en indien nodig worden verrangen. Hoe vaak u de filters verrangt, hangt af van de gebruiksintensiteit. In normale omstandigheden kutu voor de filters van een standtijd van ca. 6 maanden uitgaan. Vuile filters gaan te koste van de prestaties van de ontvochtiger.

Zorg ervoor dat de filters.altijd correct geinstalleerd staan!

B. Algemeen onderhoud

U wordt aangeraden alle inbouwelementen om de 6 maanden - bij een hogere gebruksintensiteit ook vaker - tcontrolleden en de volgende onderdelen met een licht persluchtsysteme of een stofzuiger te reinigen:

1. Aandrijfmotor en tandwiel
2. Ventilator
3. Schakelkast
4. Regeneratieverwarming
5. Onderhoudsopeningen, aufdichtingen

C. Rotor reinigen

De rotor die in de TROTEC-ontvochtigers zit, heeft in vergelijking met andere rotoren het voordeel dat stof en vuil zichonder een bijkomende impregnatie ervan kan worden afgewassen. Het is Niet zo dat u bij elk onderhoud de rotor ook zoals hieronder beschreiben moet wassen.

U dient dit werk bij voorkeur aan een TROTEC-serviceafdeling toe te vertrouwen, of toch in ieder geval alvorens u begint daarmee contact op te nemen.

1. Laat de luchtontvochtiger zo'n 15 minutes zonder regeneratie lopen.
2. Schakel de stroomtoevoeruit (trek het netsnooruit). Op die manier schakelt de machine nicht meer per ongeluk aan.

1. Haal de rotor voorzichtig uit de behuizing, zorg ervoor dat hij geen schade aan het oppervlak oploopt.
2. Dompel de rotor ca. 30 minutes in water met een Lichtzuur reinigingsmiddel of in togueen onder.
3. Spoel de rotor goed af met zuiver water onder lichte druk.
4. Laat alle vocht van de rotor lopen en blaas de struc-tuurgedeelten van de rotor met een Licht perslucht-systeme broog.
5. Plaats de rotor met het tandwiel voorzichtig terug.

6. Zorg ervoor dat alle aufdichtingen goed zitten.

7. Laat de ontvochtiger stationair opstarten en meet na ca. 30 minuten het vermogen op.

06. fOutOpSpOrlng

U kunt de ontvochtigingsfunctie heel eenvoudig naki-jken doordat u de temperatuur aan de Niet-geisoleer-de luchtsteunen van het apparaat controeert.

In normale omstandigheden is

... de droge-luchtsteun warm (25 - 40°C)

... de vochtige-luchtsteun warm of heet (30 - 50^)

Is de ontvochtigingscapaciteit ontoereikend, volg dan de stappen in het overzicht hieronder.

A. Droge-lucht- en vochtige-luchtuitgang zijn warm

A1. Kijk de inkomende vochtwaarden na en vergelijk deze met de fiche. Mogelijk is de capaciteit van het apparaat te Klein.
A2. Kijk de luchtstromen, filters en de instelling van de regelkleppen na.
A3. Controller de afdichtingen aan de rotor.

B. Beide luchtsteunen zijn koud

B1. Staat het toestel aan?

B2. Is het door een storing uitgevallen?

B3. Kijk de regeneratieverwarming na.

B4. Kijk de ventilator na.

B5. Controller of de regelklep in het regeneratiekanaal Niet is gesloten.

B6. Kijk de luchtfilter na.

C. Droge-luchtuitgang is koud. Vochtige-luchtuitgang is heel warm

C1. Kijk na of de rotor ronddraait.
C2. Controller of de regelklep in het procesluchtkanaal Niet is gesloten.

ImmHOLD
