GEBRUIKSAANWIJZING TTK 1500 TROTEC

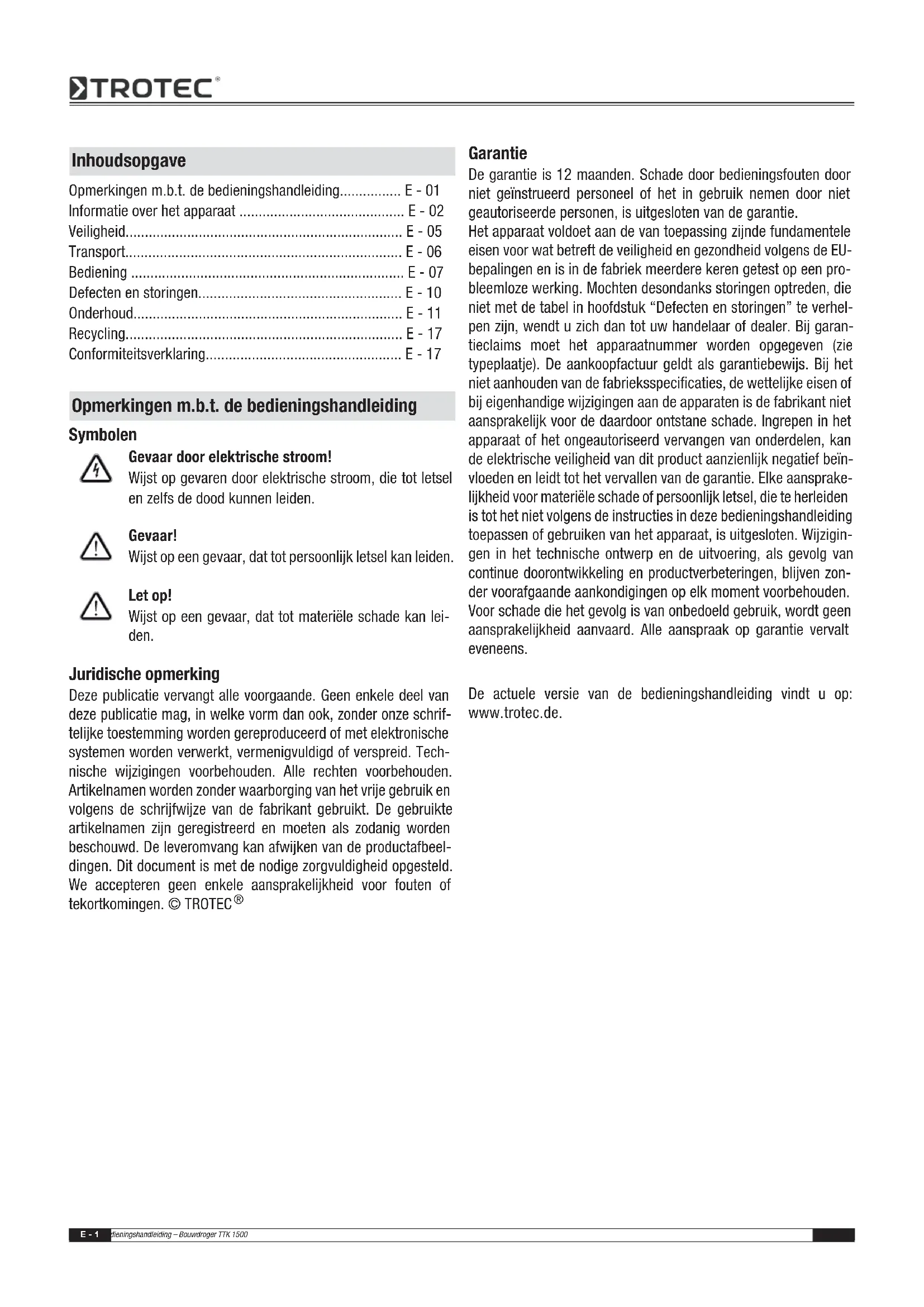

Opmerkingen m.b.t. de bedieningshandleiding.. E-01

Informatie over het apparatus E-02

Veiligheid. E-05

Transport. E-06

Bediening E-07

Defecten en storingen. E-10

Onderhoud. E-11

Recycling. E-17

Conformiteitsverklaring. E-17

Opmerkingen m.b.t. de bedieningshandleiding

Symbolen

Gevaar door elektrische stroom!

Wijst op geziven door elektrische stroom, die tot letsel en zichs de dood können leiden.

Gevaar!

Wijst op een gevaar, dat tot persoonlijk letsel kan leiden.

Let op!

Wijst op een gevaar, dat tot materièle schade kan leiden.

Juridische opmerking

Deze publicatie verwangt alle voorgaande. Geen enkele deel van\ deze publicatie mag, in welke vorm dan ook, zonder once schrif- telijke toestemming worden gereprodueerd of met elektronische systemen worden verwerkt, vermenigvuldigd of verspreid. Techni- nische wijzigingen voorbehonden. Alle rechten voorbehonden. Artikelnamen worden zonder waarborging van het vrij gebruik en volgens de schrijfwijze van de fabrikant gebruikt. De gebruekte artikelnamen zijn geregisteerd en要去en als zodenig worden beschouwd. De leveromvang kan afwijken van de productafbe- dingen. Dit document is met de nodige zorgvuldigheid opgesteld. We accepteren geen enkele aansprakelijkheid voor fouten of tekortkomingen. © TROTEC®

Garantie

De garantie is 12 maanden. Schade door bedieningsfouten door nicht geinstrueerd personeel of het in gebruik nemen door nicht geautoriseerde Personen, is uitgesloten van de garantie.

Het apparaat voldoet aan de van toepassing zijnde fondamentele eisen voor wat betreft de veiligheid en gezondheid volgens de EU-bepalingen en is in de fabriek meerdere keren getest op een problemloze werkung. Mochten desondanks storingen optreden, die Niet met de tabel in hoofdstuk "Defecten en storingen" te verhopen,zijn,wendt u zich dan tot uw handelaar of dealer. Bij garantieclaims moet het apparaatnummer worden opgegeven (zie typeplaatje). De aankoopfactuur geldt als garantiebewijs. Bij het Niet aanhoven van de fabrieksspecificaties, de wettelijk eisen of bij eigenhandige wijzigingen aan de apparaten is de fabrikant nicht aansprakelijk voor de daardoor ontstane schade. Ingrepen in het apparaat of het ongeauthoriseerd verrangen van onderdelen, kan de elektrische veiligheid van dit product aanzienlijk negatif beinvloeden en leidt tot het vervallen van de garantie.Elke aansprakelijk voor materiele schade of persoonlijk letsel, die te herleiden is tot het Niet volgens de instructies in deze bedieningshandleiding toepassen of gebruiken van het apparaat, isuitgesloten. Wijzigingen in het technische ontwerp en de uitvoering, als geolg van continue doorontwikkeling en productverbeteringen, blijven zonder voorafgaande aankondigenen op elk moment voorbehonden. Voor schade die het geolg is van onbedoeld gebruik, worden geen aansprakelijkkheid aanvaard. Alle aanspraak op garantie verwalt eveneens.

De actuèle versie van de bedieningshandleiding vindt u op: www.trotec.de.

Informatie over het apparaat

Beschrijving van het apparatus

Via het condensatieprincipe zorgt het apparaat voor het automatisch ontvochtigen van ruimten. Hierbij kan het apparaat continu worden gebruikt.

De ventilator zuigt de vochtige ruimtelucht aan via luchtinlaat (5) door het luchtfilter (7), de verdamper en deaar acheer ligende condensor. Op de koude verdamper worden de ruimtelucht tot onder het dauwpunt afgekoeld. De in de lucht opgenomen waterdamp staat als condens, resp. rijp neer op de verdamperlamellen. Bij de condensor worden de ontvochtigde, afgekoelde lucht waer verwarmd en via de luchtuiitlaat (6) uitgeblazen. De zo bereide, droge lucht worden wee gemengd met de ruimtelucht. Door de doorlopende circulatie van de ruimtelucht door het apparaat worden de luchtvochtigheid in de opstelruimte verminderd. Afhankelijk van de luchttemperatuur en de relatieve luchtvochtigheid, druppelt het gecondenseerde water doorlopend of alleen tijdens de ontdooifasen in de condensopvangbak. Via een drukbestendige leidingverbinding worden het condens via de voorgemonteerde condensafvoerslang (4)uit het apparaat afgevoerd.

Optioneel kan het condenswater via een naderhand te monteren condenspomp worden afgevoerd.

Het apparaat is uitgerust met een bedieningspaneel (2) voor de bediening. Voor het transport is het uitgerust met greepbeugels (1) en transportrollen (3).

Het apparaat maakt het verlagen van de relatieve luchtvochtigheid tot 35% möglichk. Door de warmte die ontstaatijdens het gebruik, kan de ruimtetemperatuur ca. 1-3 °C stijgen.

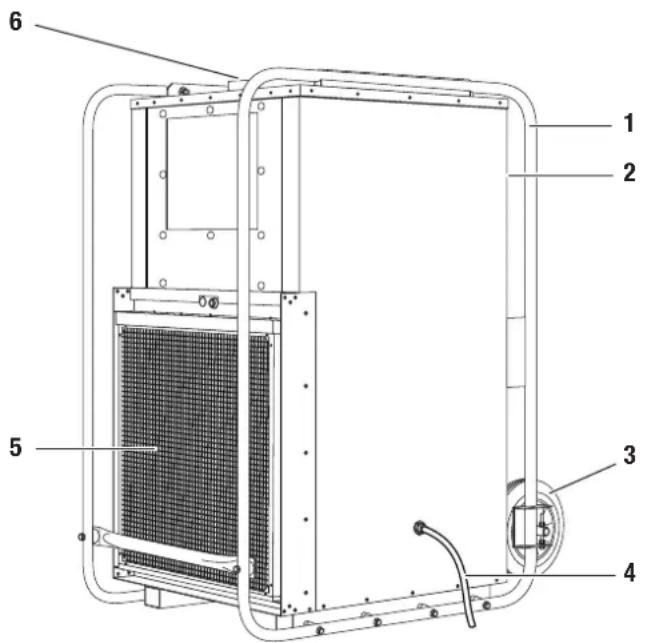

Overzicht van het apparaat en de bedieningselementen

1 Greepbeugel
2 Bedieningspaneel
3 Transportrollen
4 Cohnsafvoerslang
5 Luchtinlaat
6 Luchtuittaal
7 Luchtfilter

Leveromvang (standaard)

Bouwdroger TTK 1500
Luchtfilter
Condensafvoerslang
Bedieningshandleiding

Optionele accessoires

Hygrostaat
Condenswater
- Energiemeter

Technische gegevens

Parameter Waarde
Model TTK 1500
Ontvochtigingscapaciteit, max. 400 l / 24 h
Ontvochtigingscapaciteit (20 °C / 60 % relatieve luchtvochtigheid) 100 l / 24 h
Geschikte voor ruimten tot: Bouwdroging of drogen na waterschade Droog houden	1700 m³ 3400 m³
Bedrijftstemperatuur 0-40 °C
Werkbereik relatieve luchtvochtigheid 35-100 %
Ventilatiecapaciteit, max. 2200 m³/h
Elektrische aansluiting 400 V / 50 Hz / 6,75 A
Opgenomen vermogen, max. 2,7 kW
Opgenomen vermogen, gemiddeld 1,7 kW
Netzekering gebouwinstallatie 10 A
Compressor	Zuiger
Koudemiddel	R407c
Koudemiddelhoeveelheid	2,5 kg
Gewicht	141 kg
Afmetingen (h x d x b)	660 x 660 x 1313 mm
Minimale afstand t.o.v. wanden / objecten	A: Boven: 50 cm B: Achter: 50 cm C: Zijkant: 50 cm D: Voorkant: 50 cm
Geluidsdrukniveau LpA (3 m; volgens DIN 45635-01-KL3)	58 dB(A)

Opgenomen vermogen

Het opgenomen vermogen van het apparaat is afhankelijk van de actuèle ruimttemperatuur en de relatieve luchtvochtigheid.

Vermenigvuldig de bedrijfsuren (zie bedrijfsurenteller (12)) met een verbruikswaarde van een kilowatt per uur, om het opgenomen ongeveer te bepalen.

Voor een nauwkeurige bepaling van het opgenomen vermogen, kan een optionele energiekostenmeterussen de bouwdroger en de stroobron worden geschakeld. Neem hiervoor contact op met de TROTEC -klantenservice.

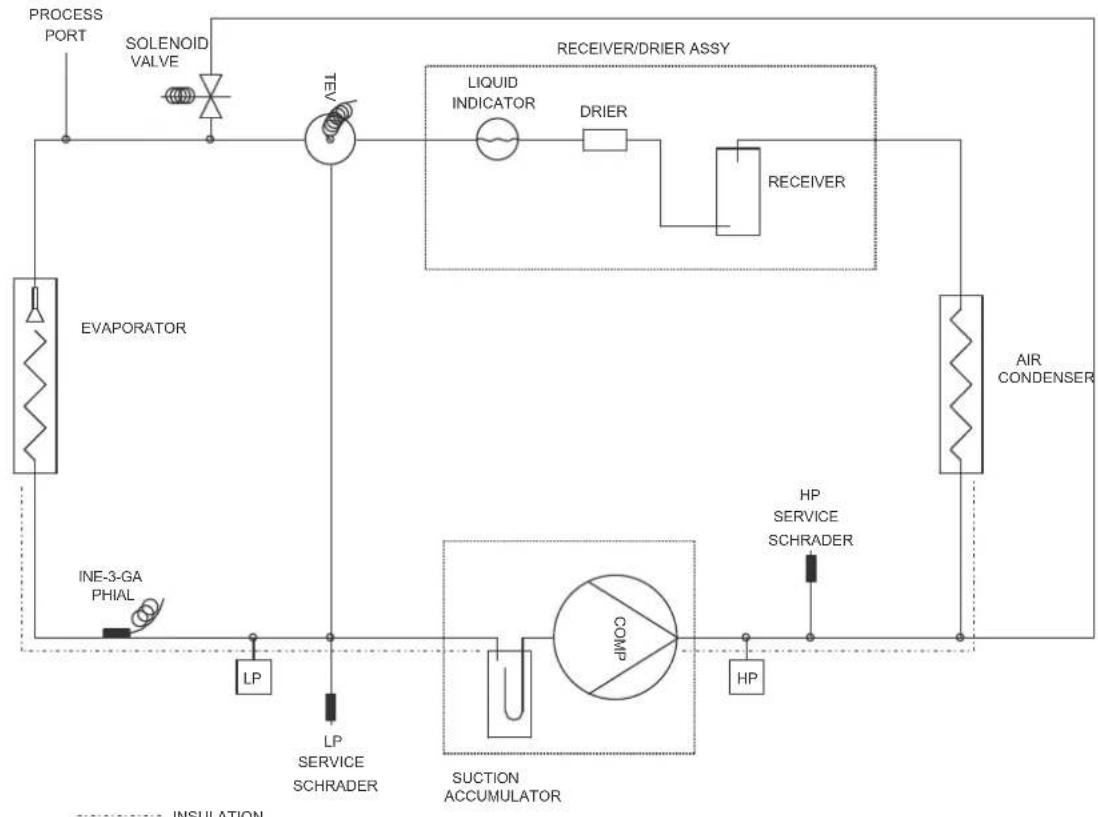

Schema koelcircuit

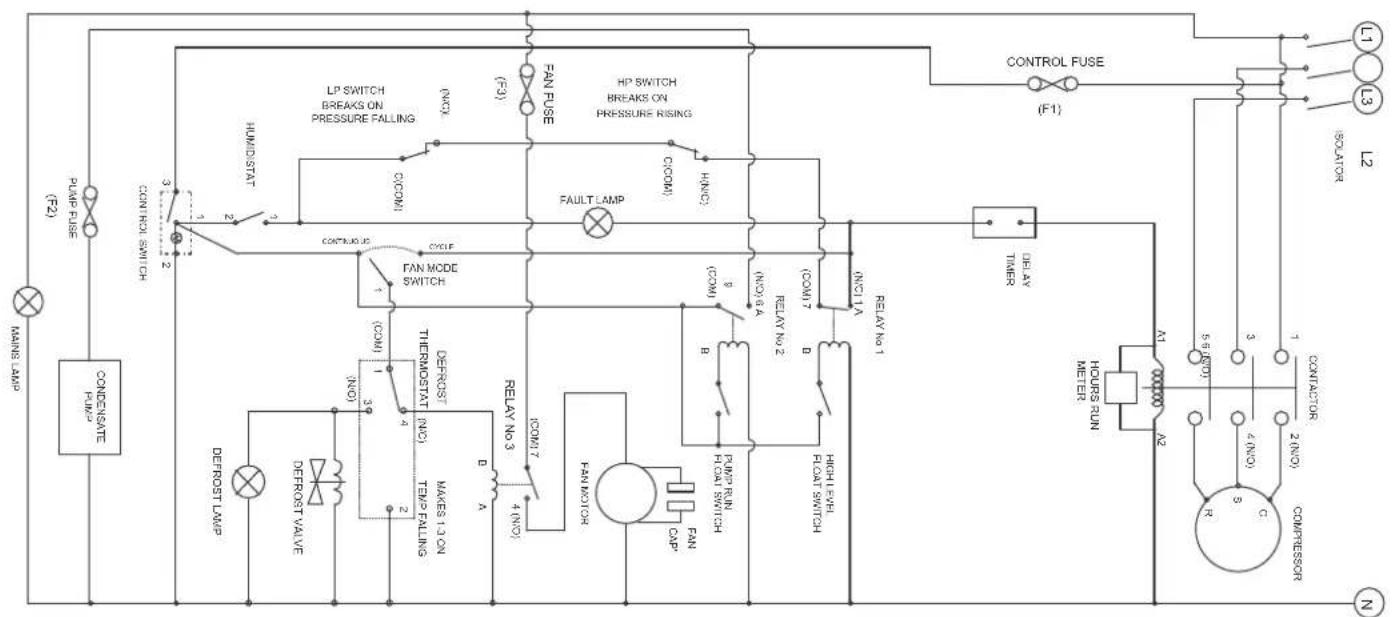

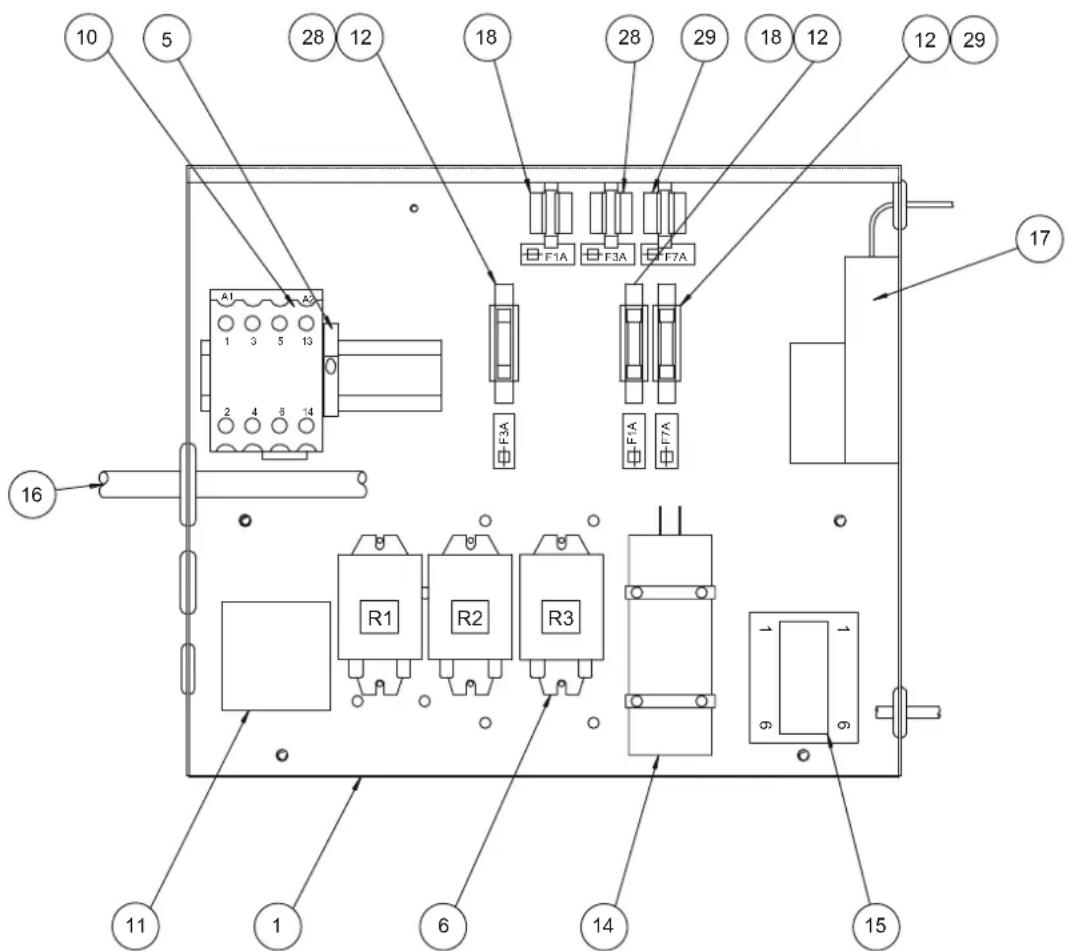

Elektrisch schema

Veiligheid

Lees deze handleiding voör het in gebruik nemen / gebruik van het apparaat zorgvuldig en bewaar deze in de directe omgeving van de opstellocatie, resp. het apparaat!

• Gebruik het apparataat Niet in ruimten met explosiegevaar.
• Gebruik het apparaat Niet in een olie-, zwavel-, chloor-, zuurhoudende of zoute atmosefer.
• Gebruik het apparaat Niet in ruimten met waar zich aceton, onverdunde zure of oplosmiddelen bevinden.
• Plaats het apparaatrechtop en stabel.
• Stel het apparaat tijdens gebruik Niet bloot aan een gerichte waterstraal.
  Zorg dat de luchtinlaat en luchtuitlaat vrij়n.
• Zorg dat de aanzuigzijde algijd vrij is van vuil en losse voorwerpen.
• Steek nooit voorwerpen of ledematen in het apparaat.
• Het apparaatijdens gebruik Niet afdekken of transporteren.
• Ga Niet op het apparaat zitten.
• Zorg dat alle elektrische kabels buiten het apparaat zijn beschermd gegen beschadigingen (bijv. door dieren).
• Houd bij het kiezen van verlangkabels rekening met het vermogen van het apparaat, de kabellenge en het gebruiksdoel. Voorkom elektrische overbelastingen.
• Transporteer het apparaat uitsluitendrechtop en met een lege condenspomp en leeg condensreservoir.
• Het verzamelde condens afvoeren. Drink het nicht. Er bestaat infectiegevaar!

Bedoeld gebruik

Gebruik het apparaat TTK 1500 uitsluitend als mobiele industrielle droger voor het drogen en ontvochtigen van de ruimtelucht volgens de technische gegevens.

Tot het bedoeld gebruik behoren:

• het drogen en ontvochtigen van:

• productie-installations, ondergrondse ruimten

• magazijnen, archieven, laboratoria

• ruimten of oppervlakten na waterschade door pijpbreuk of overstromingen

• het continu drooghonden van:

-instrumenten,apparatuur,documenten
- elektrische schakelcentrales, ketelinstallations, turbines en pijpleidingsystemen in elektriciteitscentrales
-vochtgevoelige ladingen,etc.

Niet bedoeld gebruik

Plaats het apparaat Niet op een overstroomde ondergrond. Gebruik het apparaat Niet in de buitenlucht. Leg geen voorwerpen, zoals natte kledingstukken, te drogen op het apparaat. Eigenhandige, Niet door TROTEC® Voorziene constructieve wijzigingen, aan- of ombouwerkzaamheden aan het apparaat zijn verboden.

Persoonlijke kwalificaties

• zich bewust zijn van de gezvaren die bij het gebruik van elektrische apparaten in vochtige omgeving ontstaan.
• maatregelen nemen ter beschemen gegen directe aanraking van de stroomvoerende onderdelen.
• de bedieningshandleiding, vooral het hoofdstuk "Veiligheid" hebben gelezen en begrepen.

Onderhoudswerkzaamheden aan de elektrische, resp. koudetechnische installment, mogen uitsluitend door gespecialiserde bedrijven op het gebied van koel- en koudetechniek of door TROTEC® worden uitgevoerd.

Restgevaren

Gevaar door elektrische stroom!

Werkzaamheden aan elektrische onderdelen mogen alleen door een geauthoriseerd gespecialiseerd bedrijf worden uitgevoerd!

Gevaar door elektrische stroom!

Trek voor alle werkzaamheden aan het apparaat de netstekkeruit het stopcontact!

Let op!

Gebruik het apparaat nooit zonder dat de filters gemonteerd zich, zo worden schade voorkomen!

Gevaar!

Van dit apparaat+kunnen gevaren uitgaan als het ondes-kundig of Niet volgens het bedoeld gebruik worden gebruikt door Niet geinstrueerde Personen! Zorg dat wordt voldaan aan de persoonlijke kwalificaties!

Gevaar!

Een omvallend apparaat kan letsel veroorzaken! Kantel het apparaat slecht Licht en verplaats het voorzichtig. Roep evt. een tweede persoon om te helpen. Over grotere afstanden het apparaat vervoeren met een vorkhefttruck of een palletwagen. Ga Niet onder het opgetilde apparaat staan.

Gedrag bij noodgevallen

1. Bij noodgevallen het apparaat scheiden van de netvoeding.
2. Sluit een defect apparaat Niet waar aan op de netaansluiting.

Transport

Het apparaat is voorzien van rollen en greepbeugels rond voor eenvoudig transport. Bij het transportevt. een tweede persoon roepen om u te helpen. Gebruik voor het optillen een vorkheftruck of een palletwagen.

Vór elk transport de volgende instructies opvolgen:

1. Schakel het apparaat UIT met de netschakelaar (zie hoofdstuk "Bedieningselementen").
2. Trek de netstekker uit het stopcontact. Gebruik de netkabel Niet als trektouw!
3. Maak de condensafvoerslang of condenspomp (optie) leeg. Let op het nadruppelen van condens.
4. Pak aan beiden kanten de greepbeugels vast en kantel het apparaatlicht.
5. Verplaats het apparaat met de transportrollen.

Na elk transport de volgende instructies opvolgen:

1. Plaats het apparaat na het transportrechtop.
2. Zorg dat het apparaat vlak op de vloer staat. De transportrollen zweven dan vrij, zodat het apparaat is beveiligd gegen wegrollen.

Opslag

Bij het Niet gebruiken het apparaat als volgt opslaan:

• droog,
• overdekt.
• rechtop staand op een plaat die beschermd is gegen stof en direct zonlicht.
• EVT. met een kunststofhoes gegen indringen van stof beschermen.
• De opslagtemperatuur要去 voldoen aan de in hoofdstuk "Technische gegevens" opgegeven bereik voor de bedrijs-temperatuur.

Bediening

• Het apparatusaat werkt na het inschakelen volautomatisch.
• Voorkom opendeuren en ramen.

Opstellen

Houd bij het opstellen van het apparaat rekening met de minimale afstanden t.o.v. wanden en objecten, volgens hoofdstuk "Technische gegevens".

• Plaats het apparaat stabel en waterpas.
• Houd bij het opstellen van het apparaat voldoende afstand van warmtebronnen.
• Plaats het apparaat indien möglichmidden in de ruimte. Zorg bij het opstellen van meerdere apparaten. dat de ruimteverdingussen de apparaten even groot is.
• Vooral bij het opstellen van het apparaat in natte omgevingen, het apparaat in de gebouwinstallatie volgens de voorschriften afzekeren met een geschikte aardlekschakelaar (RCD = Residual Current protective Device).
  Zorgdatverlengsnoeren volledig+zijnuit-/afgerold.
• Zorg dat de spanning en stroomsterkte van de netvoeding overeenkomen met het typeplaatje van het apparatus.
• Zorg bij het gebruik van een generator, dat de generator minimaal een vermogen van 4kW levert (de aanloopstroom van het apparatus kan de nominale stroomwaarde vier tot vijf keer overschrijden. Houd hiermee ook rekening bij het gebruik van meerde apparaten aan een generator).

Opmerkingen m.b.t. de ontvochtigingscapaciteit

De ontvochtigingscapaciteit is afhankelijk van:

• de aard van de ruimte
• de ruimtetelemperatuur
• de relatieve luchtvochichtigheid

Hoe hoger de ruimtetepmatuu er de relatieve luchtvochtigheid, hoe groter de ontvochtigingscapaciteit.

Bij gebruik in woonruimten volstaat een relatieve luchtvochtigkeit van ca. 50 - 60% . In magazijnen en archieven mag de luchtvochtigkeit een waarde van ca. 50% Niet overschrijden.

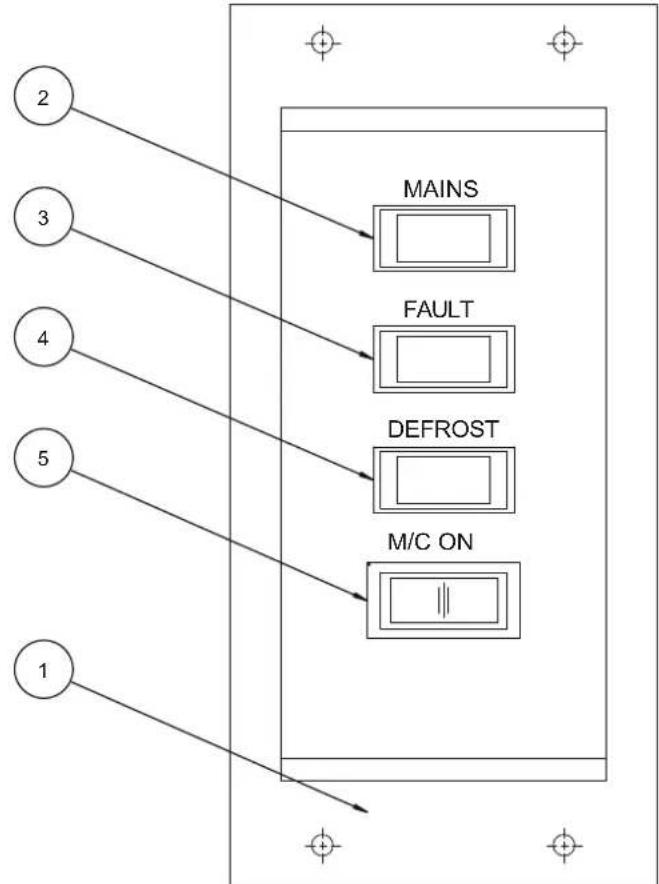

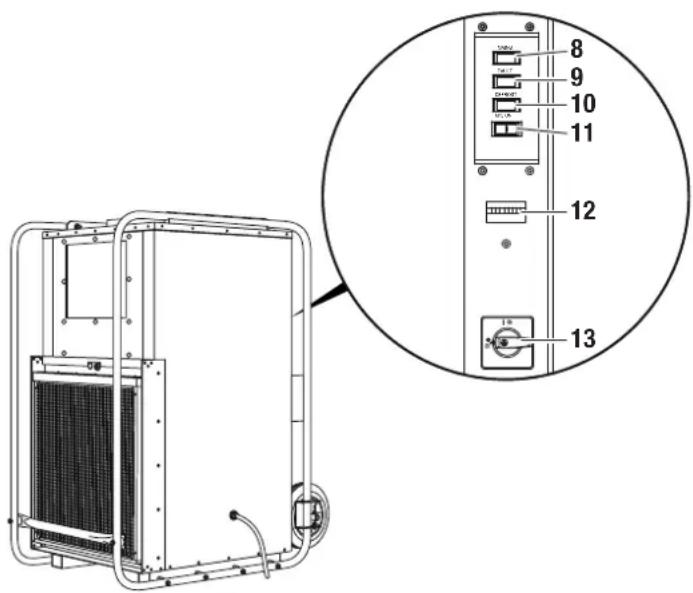

Bedieningselementen

Nr.	Bedieningselement
8	Bedrijfscontrollamp:brandt, als het apparaat bij de netschakelaar worden ingeschakeld.
9	Controlelamp "Storing":brandt bij een storing.
10	Controlelamp "Automatische ontdooiing":brandt, als de automatische ontdooling actief is.
11	Besturing aan/uit
12	Bedrijfsurenteller
13	Netschakelaar:“ON”: Apparaat is ingeschakeld.“OFF”: Apparaat is uitgeschakeld.

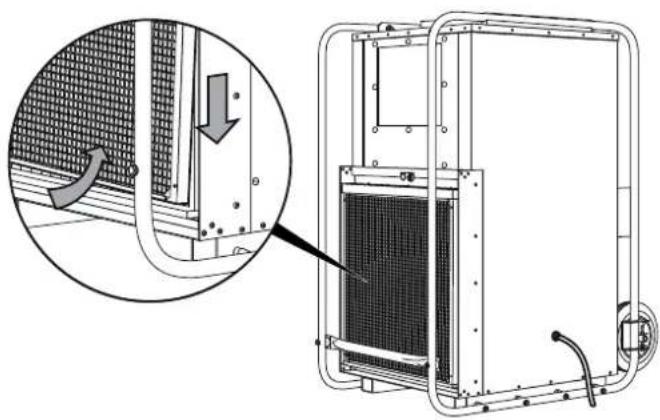

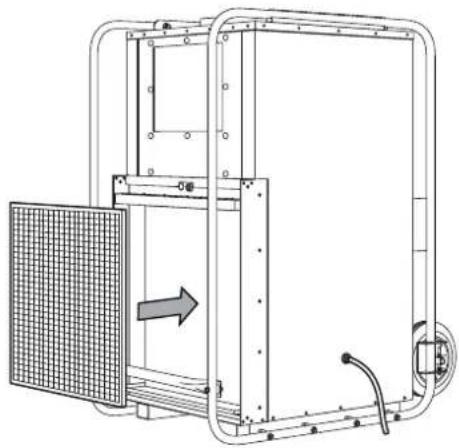

In gebruik nemen Luchtfilter plaatsen

A.

B.

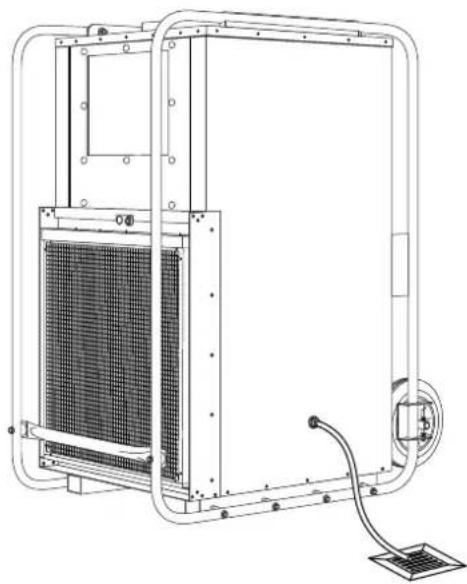

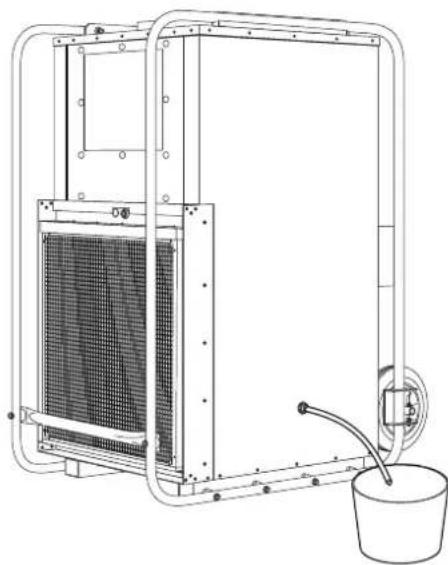

Leggen van de condensafvoerslang Opmerking:

Bij levering van het apparaat, is de condensafvoerslang al gemonteerd.

1. Zorg dat de condensafvoerslang correct is aangesloten op het apparaat en onbeschadigd is.

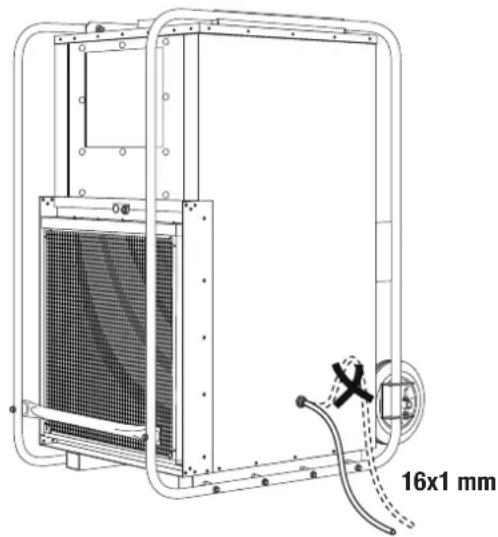

2. Plaatse het slanguiteinde van de condensafvoerslang, afhankelijk van de toepassing, als volgt:

Zet een opvangreservoir met voldoende inhoud (min. 90 liter) naast het apparaat en leg het slanguiteinde hierin. Controller regelmatinig het vulpeil van het reservoir.

• Plaats het slanguiteinde van de condensafvoerslang boven een waterafvoer. Bij grotere afstanden kan ook een langere slang van hetzelfde type worden gebruikt.

• Het apparaat kan optioneel ook worden gebruikt met een condenspomp. Neem hiervoort contact op met de TROTEC ® -klantenservice.

• Zorg dat de condensafvoerslang aktijd afloopt.

Apparaat inschakelen

1. Zorg dat de condensafvoerslang (4) goed is aangesloten en verlegd. Voorkom struikelgevaar.
2. Zorg dat de condensafvoerslang (4) Niet worden geknikt of ingeklemd en dat geen voorwerpen op de condensafvoerslang (4) staan.
3. Zorg dat het condens goed kan wegstromen.
4. Steek de netstekker in een volgens de voorschriften gezekerd stopcontact. Voorkom struikelgevaar.
5. Verwijder EVT. aanwezig condens uit het apparaat, door op de knop voor restwaterafvoer via de condenspomp (optie) te drukken.
6. Schakel het apparaat in met de netschakelaar (13).

Bedrijfsmodus "Continubedrijf"

Bij continubedrijf ontvochtigt het apparaat de lucht continu en onafhankelijk van de vochtigheidsgraad.

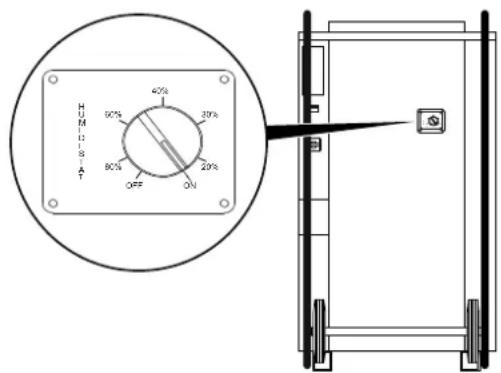

Bedrijfsmodus "Hygrostaatbedrijf" (optie)

Het apparaat kan optioneel ook worden gebruikt met een hygros-taat.

De ingebouwde hygrostaat schakelt het apparaat afhankelijk van de luchtvochtigheidswaarde in of UIT.

Wilt u het apparaat met een optionele hygrostaat gebruiken, stel dan de gewenste luchtvochtigheid in op de hygrostaat (zie gebruikshandleiding van de optionele hygrostaat).

Afhankelijk van de luchttemperatuur en de relatieve luchtvochichtigheid, können de verdamperlamellen bevriezen. De in het apparaat ingebouwde heetgas-ontdooi-automaat, schakelt maar behoefte automatisch in. Tijdens het ontdooien worden het luchtontvochigingsbedrijf kort onderbroken.

Buiten gebruik stellen

1. Schakel het apparaatuit met de netschakelaar (13).
2. Verwijder EVT. aanwezig condens uit het apparatus, door op de knop voor restwaterafvoer via de condenspomp (optie) te drukken.
3. Raak de netstekker Niet aan met vochtige of natte handen.
4. Trek de netstekker uit het stopcontact.
5. Verwijder de condensafvoerslang (4) en de hierin aanwezig restvloeistof.
6. Reinig het apparaat en vooral het luchtfilter volgens het hoofdstuk "Onderhoud".
7. Het apparatus opslaan volgens het hoofdstuk "Opslag".

Defecten en storingen

Het apparaat is tijdens de productie meerere keren op een goede werkig getest. Mochten er desondanks storingen ontstaan, controller het apparaat dan op basis van de volgende lijst.

Let op!

Om beschadigingen aan het apparatusen het activeren van zekeringen of de motorbeveiligingschakelaar te voorkomen, bij een stilstaand apparatusaal minimaal 5 minutewachtene, voordat het apparatuse opnieuw wordt ingeschakeld.

Het apparaat start nicht:

• Controller de netaansluting (400 V/3~/50 Hz).
• Controller de netstekker op beschadigingen.
• Controller of de netschakelaar (13) in de stand "ON" staat.
• Controller de afzekering van de gebouinstallatie.
• Gebruikt u het apparaat met een hygrostaat, controllerer dan de gewenste luchtvochtigheid. De luchtvochtigheid in de opstelruimte要去ven het gekozen bereik liggen. Verlaag de Vooringsestelde, gewenste luchtvochtigheid.
• Laat een elektrische contrôle uitvoeren door gespecialiseerd bedrijf op het gebied van koel- en koudetechniek of door TROTEC®.

Het apparaat werk, maar er is geen condensvorming:

• Controller of het condensafvoerslang goed vastzit.
• Controller de condenspomp op een problemloze werkung, resp. op ongebruikelijk trillingen en geluiden. Verwijder uitwendige verruilingen.
• Controller de ruimtetepmatuar. Houd rekening met het toe-gestane toepassingsbereik van het apparaat volgens de technische gegevens.
• Controller of de relatieve luchtvochtigheid overeenkomt met de technische gegevens.
• Gebruikt u het apparaat met een hygrostaat, controlleren dan de gewenste luchtvochtigheid. De luchtvochtigheid in de opstelruimte要去 boven het gekozen bereik liggen. Verlaag de Vooringestelde, gewenste luchtvochtigheid.
• Controller het luchtfilter op verwuilingen. Het luchtfilter indien nodig reinigen, resp. verwangen.

Het apparaat maakt herrie, resp. trilt, condenslekkage:

• Controller of het apparaatrechtop en op een vlakke ondergrond staat.

Het apparaat wordt zeer heet, maakt herrie, resp. capacititeit daalt:

• Controller de luchtinlaten en het luchtfilter op verruilingen. Verwijder uitwendige verruilingen.
• Controller het apparaat inwendig op verruiling (zie hoofdstuk "Onderhoud"). Reinig het inwendige van het apparaat, zoals beschreiben in hoofdstuk "Inwendige reiniging met perslucht".

Werkt uw apparaat na deze controles nog nicht probleemloos?

Lever het apparaat in voor reparatie door een gespecialiseerd bedrijf op het gebied van koel- en koudetechniek of door TROTEC®.

Onderhoud

Onderhoudsintervallen

Onderhouds- en verzorgingsinterval	voor elke keer in gebruik nemen	indien nodig	minimaal elke 2 weken	minimaal elke 4 weken	minimaal elke 6 maanden	minimaal Jaar- lijks
Condenspomp, condensopvangbak, resp. bouwdroger legen		X

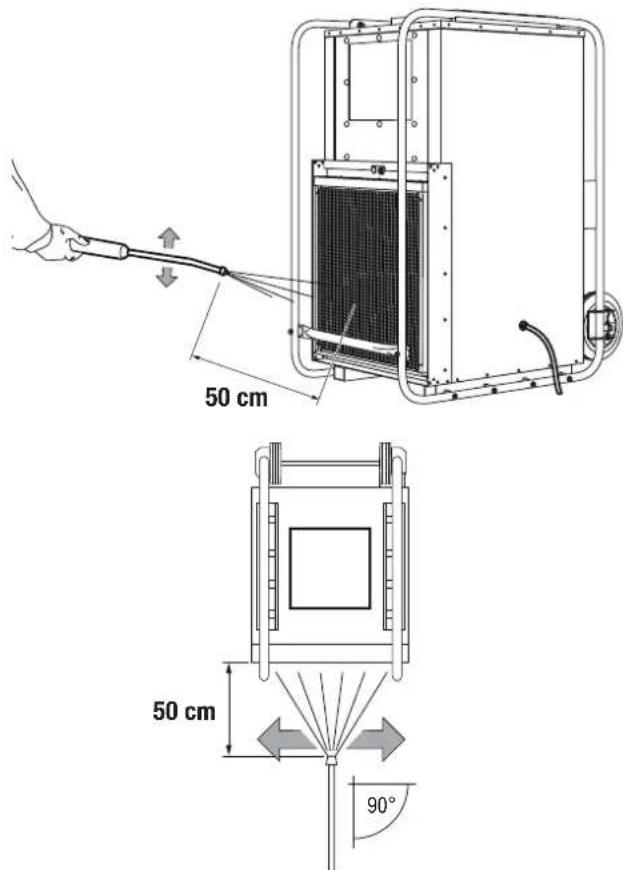

Aanzuig- en uitblaasopeningen op verwilingen en vreemde objcten controlleren, indien nodig reinigen	X	X		X

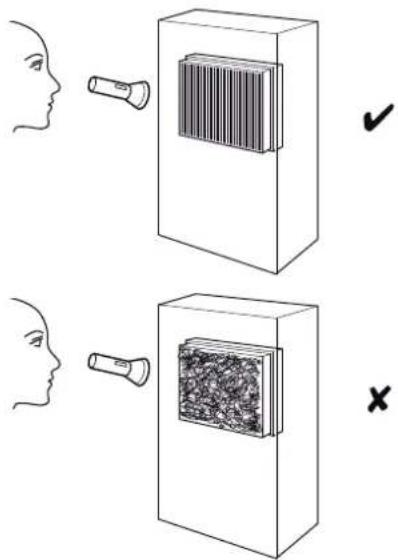

Visuele controle van het inwendige van het apparaat op verwilingen		X		X

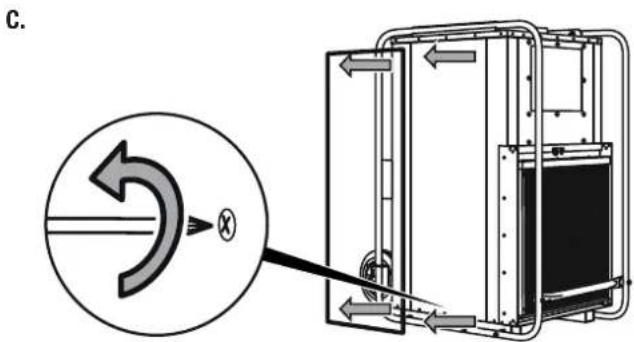

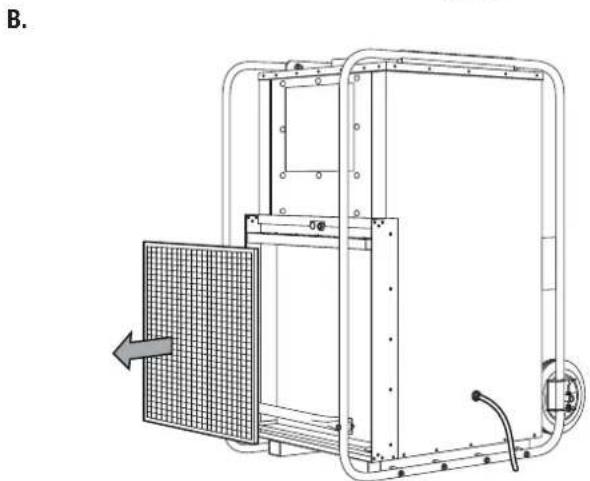

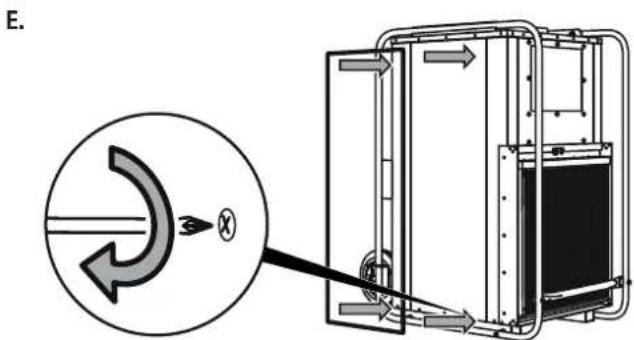

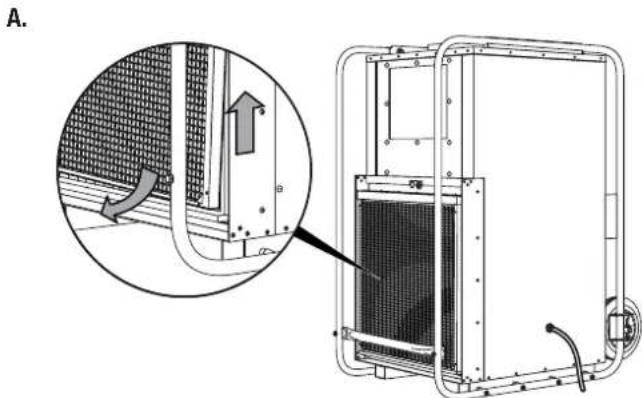

Inwendige reiniging met perslucht X X

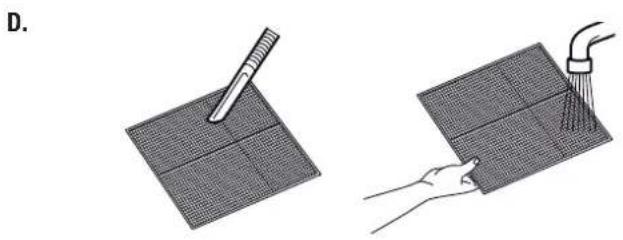

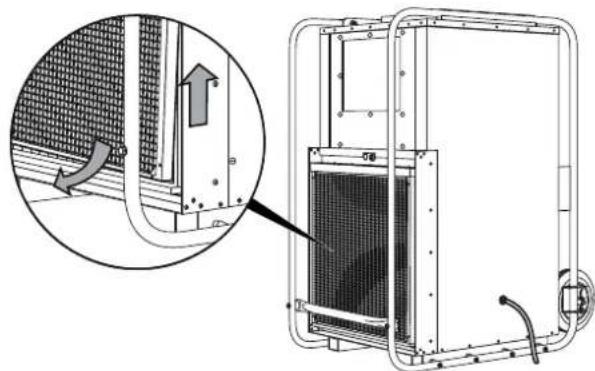

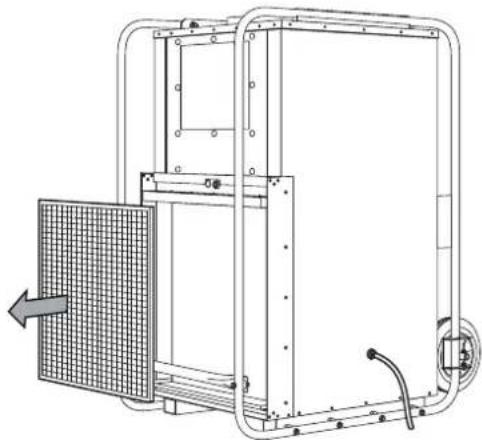

Aanzuigroosters en luchtfilter op verwilingen en vreemde objcten controlleren, indien nodig reinigen resp. verrangen	X		X
Luchtfilter verrangen X
Op beschadigingen controlleren X
Bevestigingsbauten controlleren X X
Werkingstest X

Onderhouds- en verzorgingsrapport

Apparaattype: Apparaatnummer:

Onderhouds- en verzorgingsinterval	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16
Aanzuig- en uitblaasopeningen op verwulingen en vreemde objcten controlleren, indien nodig reinigen
Uitwendige reinigung
Visuele controle van het inwendige van het apparaat op verwulingen
Inwendige reinigung met perslucht
Aanzuigroosters en luchtfilter op verwulingen en vreemde objcten controlleren, indien nodig reinigen resp. verrangen
Luchtfilter verrangen
Op beschadigingen controlleren
Bevestigingsbauten controlleren
Werkingstest
Opmerkingen:

1. Datum: Handtekening:	2. Datum: Handtekening:	3. Datum: Handtekening:	4. Datum: Handtekening:
5. Datum: Handtekening:	6. Datum: Handtekening:	7. Datum: Handtekening:	8. Datum: Handtekening:
9. Datum: Handtekening:	10. Datum: Handtekening:	11. Datum: Handtekening:	12. Datum: Handtekening:
13. Datum: Handtekening:	14. Datum: Handtekening:	15. Datum: Handtekening:	16. Datum: Handtekening:

Werkzaamheden voor aanvang van het onderhoud

1. Raak de netstekker Niet aan met vochtige of native handen.
2. Trek vór alle werkzaamheden de netstekker uit het stopcontact!

Onderhoudswerkzaamheden aan de elektrische, resp. koudetechnische installmente, mogenuitsluitend door gespecialiserde bedrijven op het gebied van koel- en koudetechniek of door TROTEC® worden uitgevoerd.

Visuele controle van het inwendige van het apparatus op verwuilingen

1. Verwijder het luchtfilter (zie hoofdstuk "Reinigen van de lucht-inlaten en het luchtfilter").
2. Schijn met een zaklamp in de openingsen van het apparaat.
3. Controller het inwendige van het apparatus op verwuilingen.
4. Bij verruilingen het apparaat reinigen met een hogedrukreiniger volgens hoofdstuk "Reinigen van de luchtinlaten en het luchtfilter".
5. Plaats het luchtfiltereer.

Reinigen van de luchtinlaten en het luchtfilter

A.
B.

C.

Let op!

Nadat het apparaat is gereinigd met een hagedrukreinerger, het eerder gemonteerde luchtfilter op beschadigin-gen controeren. De hoeken en randen van het luchtfilterogen Niet zich verwormd of afgerond.

Controleer voor het weerplaatsen van het luchtfilter of het onbeschadigd en droog is!

Het hoofdstuk "Onderhoudsintervallen" opvolgen voor het opijd verrangen van het luchtfilter!

Inwendige reiniging met perslucht

D.

Let op! Zorg bij het inwendig reinigen, dat de vinnen van de condensor en verdamper net worden verbogen. Beschadig de isolatie nicht.

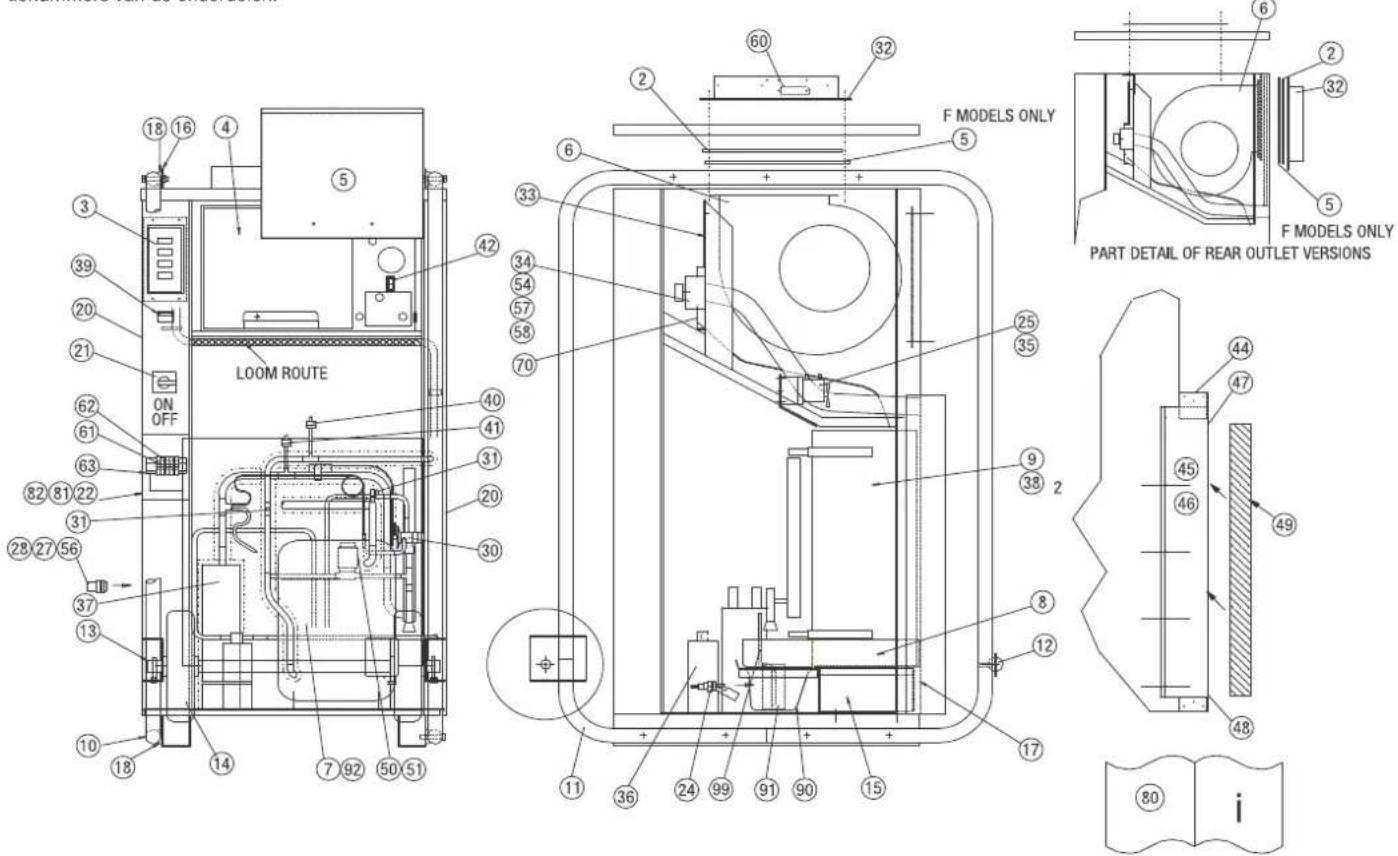

Reserveonderdeeloverzicht en reservenderdeellijst Hoofdcomponenten

Opmerking!

De positivenummers van de reserveonderdelen onderscheiden zich van de in de bedieningshandleiding gezrukke positivenums van de onderdelen.

Nr. Artikelnummer Reservenderdeel Nr. Artikelnummer Reservenderdeel
1 SD062	150 electric box lid 30	SD086951 TEV INE-3-GA
2 SD071	750 outlet grille 31 SP	066350 Schrader valve
3 SA205	501 console assembly	32 SD071650 duct flange
4 SA582	501 electric box assembly	33 SD086350 support bkt
6	7150001210	fan assembly (drilled)	34	SD080650	component box ABS drilled
7 71610	00283 compressor	35 SD300550 pump bracket
8 73100	00886 drip tray	36 SD149650 receiver/drier
9	SD141553	evaporator	37	7140000899	operating hours counter (panel mount)
10 SD28	9750 frame (left side)	38 SD097250 evaporator spacer
11 SD28	9751 frame (right side)	40 SD266450 HP switch ACB-DB88 400 psi
12 SD29	1850 crash bar	41 SD266550 LP switch LCB-DA15 7 psi
13 SD28	9850 axle	42 SD188950 rocker switch 1 pole c/o
14 7600	000080 wheel	44 SD085150 duct flange top and bottom
15 SD28	8750 support bracket	45 SD085250 duct flange side
16 SD29	0150 bracket	46 SD085251 duct flange side
17 SD28	8850 blanking panel 47 SD175750 filter bracket
18 SD28	9550 saddle washer 48 SD175850 filter bracket
19	SD520851	spacer mounting tube 42 mm long	49	7710000911	filter washable
20 SD01	1450 side panel	50 SD166250 solenoid valve 3/8
21	SD232150	isolator switch	51	SD166550	solenoid coil 230 V, 50 Hz
22 7242	000887 mains in box	54 SP 152150 M20 plastic gland back nut
24	7130000912	float switch (62-00-554)	56	7310000349	tube insert (62-00-094)
25	7170000191	peristaltic pump 11 liter per Hr.	57	SD062350	humidistat
27 SD29	4650 bulkhead connector	58 SD041450 control knob
28 7310	000348 locking collet	60 SD293050 damper plate
Nr.	Artikelnummer	Reserveonderdeel	Nr.	Artikelnummer	Reservenderdeel
61 SD09	8950 terminal block earth EK4 82 SD188450 locknut M25
62 SD09	9050 terminal block SAK6N 90 SD304501 drip tray
63 SD12	0550 din rail 91 SD306050 water filter
70 SD11	7950 bracket 92 SP182554 refrigerant R407c
80 SD20	8052 user manual 99 SD295550 water suction
81 SD18	8550 M25 bush

Componenten - elektrisch

Opmerking!

De positivenmbers van de reserveonderdelen onderscheiden zich van de in die bedieningshandleiding gezruikte positivenmbers van de onderdelen.

Nr.	Artikelnummer	Reserveonderdeel
1	SD062001	electrical box steel plated
5	SD403950	end bracket EW35 (8.5)
6	7140000196	relay c/o 2 pole 16 A 230 V AC coil
10	7140000203 contactor 9	A 3+1 N/O aux
11	7140000164 delay timer	7 sec to 9 min
12	SD216550	fuse holder
14	SD271250	capacitor 8 μF
15	SD072650	terminal block 6 way
16	SA582601	loom assembly
17	7140000928 defrost stat/timer
18	SD035353	fuse 1/4 x 1 1/4, 1 A
28	SD035350	fuse 3 A
29	SD035352	fuse 1/4 x 1 1/4, 7 A

Bedieningspaneel

Opmerking!

De positivenmums van de reserveonderdelen anderscheiden zich van de in de bedieningshandleiding gezruikte positivenums van de onderdelen.

Nr. Artikelnummer Reservenderdeel

1 7310001153 console moulding

2 7141000891 pilot light red rectangular 250 V

3 7141000889 pilot light amber rectangular

4 7141000890 pilot light white rectangular

5 7130000892 rocker switch illuminated red

Recycling Conformiteitsverklaring

Elektrische apparaten horen nicht in het huisvuil, maar moeten in de Europese Unie - volgens Richtlijn 2002/96/EG VAN HET EUROPEES PARLEMENT EN DE RAAD van 27 januari 2003 betreffende afgedankte elektri

sche en elektronische apparatuur (AEEA) - vakkundig worden gerecycled. Dit apparaat graag aan het eind van de levensduur recyclen volgens de geldende wettelijk bepalingen.

In het apparaat worden een milieuvriendelijk en ozonneutraal koudemiddel gezruikt (zie hoofdstuk "Technische geevens"). Het in het apparaat aanwezig koudemiddel-/oliemengsel vakkundig recyclen volgen de nationale wetgeving.

In het kader van de EG-Laagspanningsrichtlijn 2006/95/EG en de EG-richtlijn 2004/108/EG m.b.t. de elektromagnetische compatibiliteit (EMC).

Hiermee verklaren we, dat de condensdroger TTK 1500 in overeenstemming met de genoemde EG-richtlijnen is ontwikkeld, geconstrueree en geprodueerd.

Toegepaste geharmoniseerde normen:

IEC 60335-1:2001/A2:2006

IEC 60335-2-40:2002/A1:2005

IEC 62233:2005

De markering vindt u op het typeplaatje van het apparaat.

Fabrikant:
