KULLANIM KILAVUZU TTK 800 TROTEC

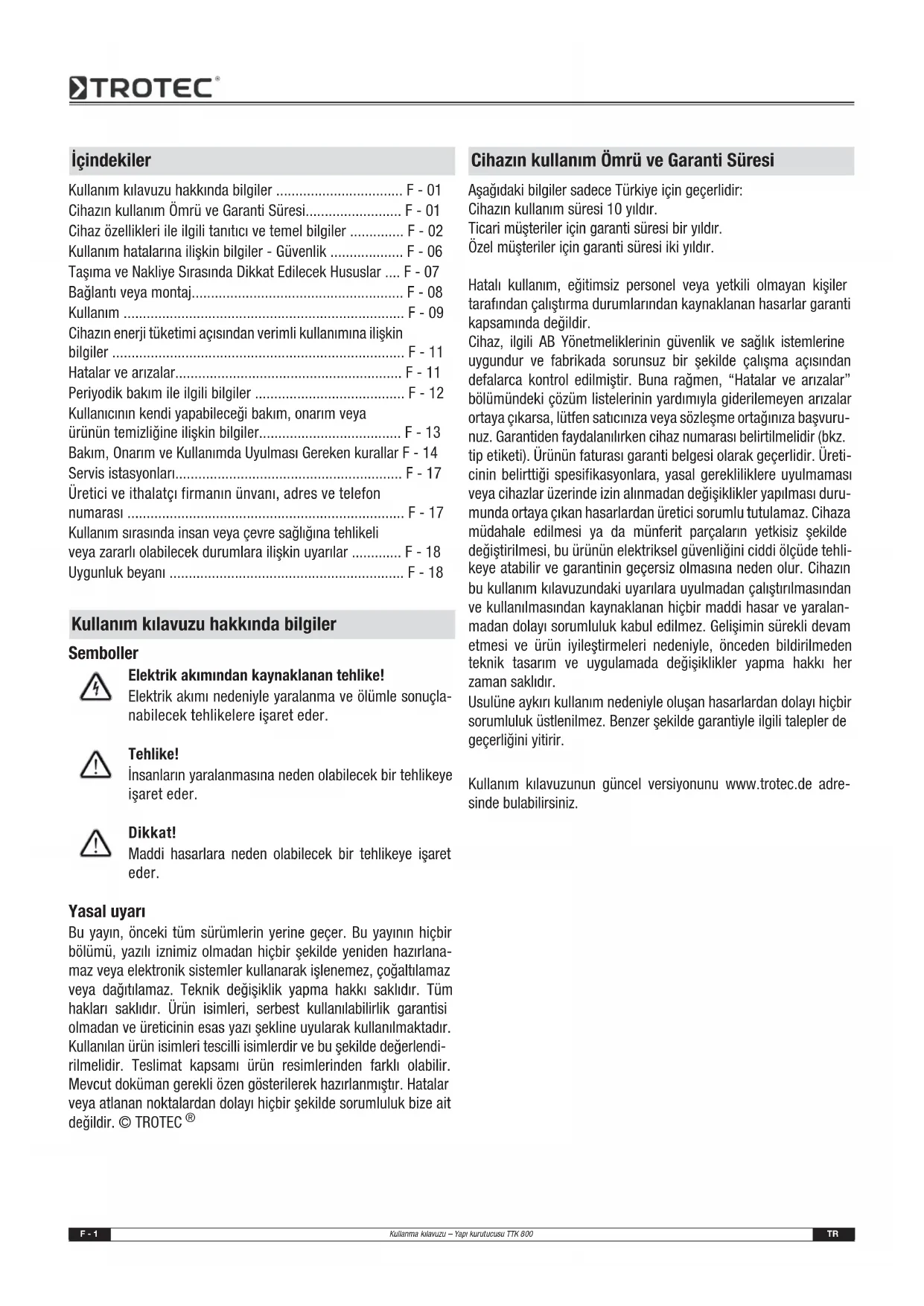

IEC 62233:2005 De -markering vindt u op het typeplaatje van het apparaat. Fabrikant: Trotec GmbH & Co. KG Grebbener Straße 7 D-52525 Heinsberg Telefoon: +49 2452 962-400 Fax: +49 2452 962-200 E-mail: info@trotec.de Heinsberg, 23-11-2009 Bedrijfsleider: Detlef von der Lieck Recycling ConformiteitsverklaringF - 1 Kullanma kılavuzu – Yapı kurutucusu TTK 800 TR Semboller Elektrik akımından kaynaklanan tehlike! Elektrik akımı nedeniyle yaralanma ve ölümle sonuçla- nabilecek tehlikelere işaret eder. Tehlike! İnsanların yaralanmasına neden olabilecek bir tehlikeye işaret eder. Dikkat! Maddi hasarlara neden olabilecek bir tehlikeye işaret eder. Yasal uyarı Bu yayın, önceki tüm sürümlerin yerine geçer. Bu yayının hiçbir bölümü, yazılı iznimiz olmadan hiçbir şekilde yeniden hazırlana- maz veya elektronik sistemler kullanarak işlenemez, çoğaltılamaz veya dağıtılamaz. Teknik değişiklik yapma hakkı saklıdır. Tüm hakları saklıdır. Ürün isimleri, serbest kullanılabilirlik garantisi olmadan ve üreticinin esas yazı şekline uyularak kullanılmaktadır. Kullanılan ürün isimleri tescilli isimlerdir ve bu şekilde değerlendi- rilmelidir. Teslimat kapsamı ürün resimlerinden farklı olabilir. Mevcut doküman gerekli özen gösterilerek hazırlanmıştır. Hatalar veya atlanan noktalardan dolayı hiçbir şekilde sorumluluk bize ait değildir. © TROTEC

Aşağıdaki bilgiler sadece Türkiye için geçerlidir: Cihazın kullanım süresi 10 yıldır. Ticari müşteriler için garanti süresi bir yıldır. Özel müşteriler için garanti süresi iki yıldır. Hatalı kullanım, eğitimsiz personel veya yetkili olmayan kişiler tarafından çalıştırma durumlarından kaynaklanan hasarlar garanti kapsamında değildir. Cihaz, ilgili AB Yönetmeliklerinin güvenlik ve sağlık istemlerine uygundur ve fabrikada sorunsuz bir şekilde çalışma açısından defalarca kontrol edilmiştir. Buna rağmen, “Hatalar ve arızalar” bölümündeki çözüm listelerinin yardımıyla giderilemeyen arızalar ortaya çıkarsa, lütfen satıcınıza veya sözleşme ortağınıza başvuru- nuz. Garantiden faydalanılırken cihaz numarası belirtilmelidir (bkz. tip etiketi). Ürünün faturası garanti belgesi olarak geçerlidir. Üreti- cinin belirttiği spesifikasyonlara, yasal gerekliliklere uyulmaması veya cihazlar üzerinde izin alınmadan değişiklikler yapılması duru- munda ortaya çıkan hasarlardan üretici sorumlu tutulamaz. Cihaza müdahale edilmesi ya da münferit parçaların yetkisiz şekilde değiştirilmesi, bu ürünün elektriksel güvenliğini ciddi ölçüde tehli- keye atabilir ve garantinin geçersiz olmasına neden olur. Cihazın bu kullanım kılavuzundaki uyarılara uyulmadan çalıştırılmasından ve kullanılmasından kaynaklanan hiçbir maddi hasar ve yaralan- madan dolayı sorumluluk kabul edilmez. Gelişimin sürekli devam etmesi ve ürün iyileştirmeleri nedeniyle, önceden bildirilmeden teknik tasarım ve uygulamada değişiklikler yapma hakkı her zaman saklıdır. Usulüne aykırı kullanım nedeniyle oluşan hasarlardan dolayı hiçbir sorumluluk üstlenilmez. Benzer şekilde garantiyle ilgili talepler de geçerliğini yitirir. Kullanım kılavuzunun güncel versiyonunu www.trotec.de adre- sinde bulabilirsiniz. İçindekiler Kullanım kılavuzu hakkında bilgiler ................................. F - 01 Cihazın kullanım Ömrü ve Garanti Süresi......................... F - 01 Cihaz özellikleri ile ilgili tanıtıcı ve temel bilgiler .............. F - 02 Kullanım hatalarına ilişkin bilgiler - Güvenlik ................... F - 06 Taşıma ve Nakliye Sırasında Dikkat Edilecek Hususlar .... F - 07 Bağlantı veya montaj....................................................... F - 08 Kullanım ......................................................................... F - 09 Cihazın enerji tüketimi açısından verimli kullanımına ilişkin bilgiler ............................................................................ F - 11 Hatalar ve arızalar........................................................... F - 11 Periyodik bakım ile ilgili bilgiler ....................................... F - 12 Kullanıcının kendi yapabileceği bakım, onarım veya ürünün temizliğine ilişkin bilgiler..................................... F - 13 Bakım, Onarım ve Kullanımda Uyulması Gereken kurallar F - 14 Servis istasyonları........................................................... F - 17 Üretici ve ithalatçı firmanın ünvanı, adres ve telefon numarası ........................................................................ F - 17 Kullanım sırasında insan veya çevre sağlığına tehlikeli veya zararlı olabilecek durumlara ilişkin uyarılar ............. F - 18 Uygunluk beyanı ............................................................. F - 18 Kullanım kılavuzu hakkında bilgiler Cihazın kullanım Ömrü ve Garanti SüresiTR Kullanma kılavuzu – Yapı kurutucusu TTK 800 F - 2 Cihaz açıklaması Cihaz, yoğunlaşma prensibinin yardımıyla odalarda otomatik bir nem giderme işlemi gerçekleştirir. Bunun için cihaz sürekli çalışma modunda kullanılabilir. Fan, nemli oda havasını hava girişinden (2) hava filtresi (3), evapo- ratör ve arkasında yer alan kondansatör üzerinden emer. Oda havası, soğuk evaporatörde sıcaklığı çiy noktasının altına düşene kadar soğutulur. Havada bulunan su buharı, kondensat veya kırağı olarak evaporatör kanatlarının üzerine çöker. Nemi alınan, soğutu- lan hava kondansatörde ısıtılır ve hava çıkışı (6) üzerinden dışarı üflenir. Bu şekilde hazırlanan kuru hava yeniden oda havasıyla karışır. Cihazın sağladığı sürekli oda havası sirkülasyonu nede- niyle kurulum alanındaki nem azalır. Yoğuşan su, hava sıcaklığı ve bağıl neme bağlı olarak sürekli şekilde ya da sadece periyodik buz çözme aşamaları sırasında kondensat teknesine damlar. Konden- sat, basınca dayanıklı bir boru bağlantısı üzerinden, öne monte edilmiş bir kondensat pompası (5) yardımıyla cihazdan dışarı sevk edilir. Opsiyonel olarak, kondanse olmuş su arkaya bağlanabilen bir kon- densat pompası yardımıyla boşaltılabilir. Cihaz, taşıma için bir tutamaklı kol (1) ve taşıma tekerlekleriyle (4) donatılmıştır. Cihaz, çalışma pozisyonunda yatık olarak destek kolu (7) üzerinde durur. Cihaz, bağıl nemi yaklaşık % 35'e varan bir oranda azaltmaya ola- nak sağlar. İşletim sırasında oluşan ısı ışınımı, oda sıcaklığını 1-3 °C arttırabilir. Cihazın görünümü ve kumanda elemanları Teslimat kapsamı (standart)

• Yapı kurutucu TTK 800

• Kullanım kılavuzu Opsiyonel aksesuarlar

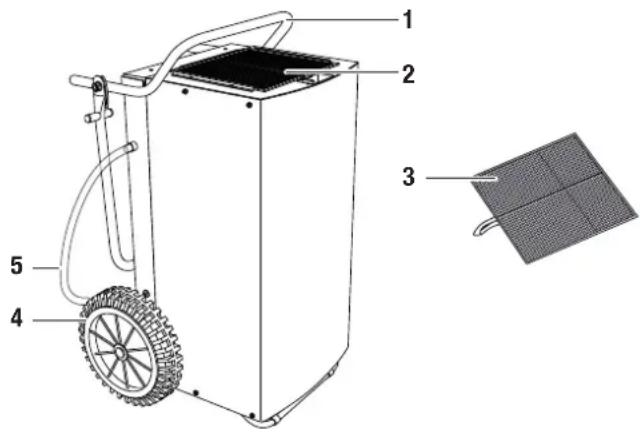

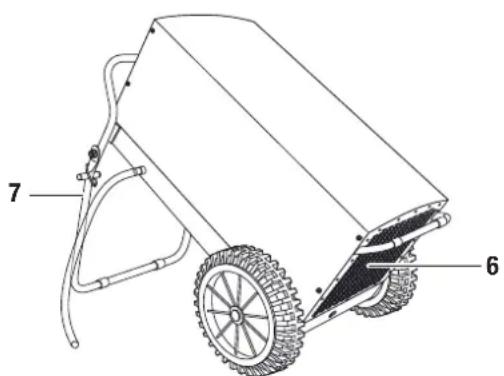

• Enerji gideri ölçüm cihazı Cihaz özellikleri ile ilgili tanıtıcı ve temel bilgiler No. Kumanda elemanı 1 Tutamaklı kol 2Hava girişi 3Hava filtresi 4 Taşıma tekerlekleri 5 Kondensat tahliye hortumu 6 Hava çıkışı 7 Destek kolu

6F - 3 Kullanma kılavuzu – Yapı kurutucusu TTK 800 TR Teknik bilgiler Güç tüketimi Cihazın güç tüketimi, güncel oda sıcaklığına ve bağıl neme bağlı- dır. Yaklaşık güç tüketimini belirlemek için, çalışma saatini (bkz. “Kumanda elemanları” bölümündeki çalışma saati sayacı) saat- teki kilovat cinsinden bir tüketim değeriyle çarpınız. Güç tüketimini tam olarak belirlemek için, yapı kurutucu ve akım kaynağı arasında opsiyonel olarak temin edilen bir enerji gideri ölçüm cihazı bağlanabilir. Bu konuda TROTEC

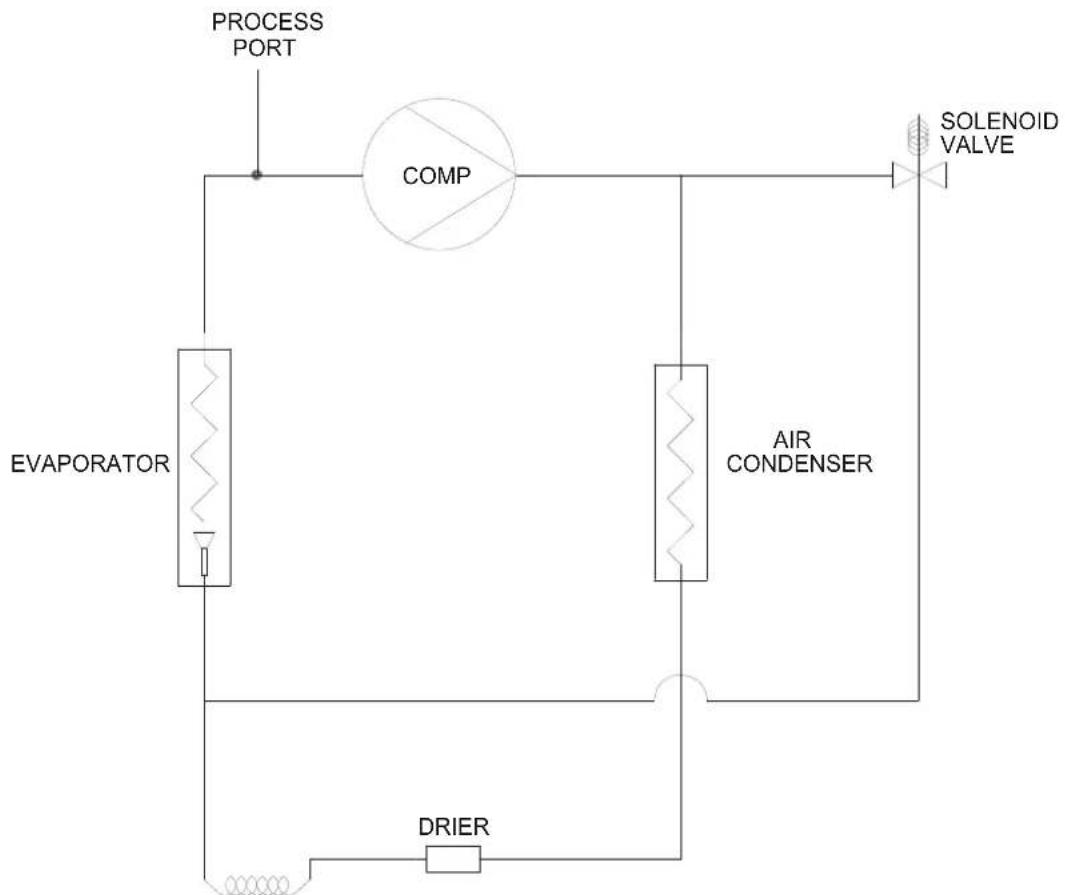

müşteri servisiyle temas kurunuz. Parametre Değer Model TTK 800 Nem alma kapasitesi, maks. 150 l / 24 saat Nem alma kapasitesi (20 °C / % 60 bağıl nem) 55 l / 24 saat Uygun olduğu maks. oda büyüklükleri: Yapı kurutması veya su hasarlarının giderilmesi Kuru tutma 800 m³ 1600 m³ Çalışma sıcaklığı 0-40 °C Bağıl nem çalışma aralığı % 35-100 Hava kapasitesi, maks. 940 m³/saat Elektrik bağlantısı 230 V / 50 Hz / 9,5 A Güç tüketimi, maks. 2,4 kW Güç tüketimi, ortalama 1,7 kW Yapı tarafındaki şebeke sigortası 16 A Kompresör Makaralı piston Klima gazı R407c Klima gazı miktarı 1,05 kg Ağırlık 70 kg Ölçüler (YxDxG) 1020 x 585 x 630 mm Duvarlarla/nesnelerle aradaki minimum mesafe A: Üst: 50 cm B: Arka: 50 cm C: Yan: 50 cm D: Ön: 50 cm Ses basınç seviyesi LpA (3 m; DIN 45635-01-KL3 uyarınca) 60 dB(A)TR Kullanma kılavuzu – Yapı kurutucusu TTK 800 F - 4 Soğuk devir daim sisteminin diyagramı COMP AIR CONDENSER VALVE SOLENOID DRIER EVAPORATOR PORT PROCESSF - 5 Kullanma kılavuzu – Yapı kurutucusu TTK 800 TR Devre planı TB8 ASPEN PUMP 230V

WHITE D353153 WIRING DIAGRAM D353153 1 / KW 19/01/10 N/A 1 INITIAL ISSUE LABEL D353253 ISS 1TR Kullanma kılavuzu – Yapı kurutucusu TTK 800 F - 6 Bu kılavuzu, cihazı çalıştırmadan/kullanmadan önce dikkatlice okuyun ve her zaman kurulum yerinin hemen yakınında veya cihazın üzerinde bulundurunuz!

• Cihazı, patlama tehlikesi bulunan alanlarda çalıştırmayınız.

• Cihazı yağ, kükürt, klor, asit veya tuz içeren ortamlarda çalış- tırmayınız.

• Cihazı aseton, inceltilmemiş asitler veya solventlerin bulundu- ğu mekanlarda çalıştırmayınız.

• Cihazı dik ve devrilmeyecek şekilde yerleştiriniz.

• Cihazı çalışma sırasında doğrudan su püskürmesine maruz bı- rakmayınız.

• Hava girişi ve hava çıkışının açık olduğundan emin olunuz.

• Emme tarafında hiçbir zaman kir ve gevşek nesnelerin bulun- madığından emin olunuz.

• Cihazın içine asla herhangi bir nesne veya uzuvlarınızı sokma- yınız.

• Çalışma sırasında cihazın üzerini örtmeyiniz ve cihazı taşıma- yınız.

• Cihazın üzerine oturmayınız.

• Cihazın dışında bulunan tüm elektrik kablolarının hasar görme- ye karşı (örn. hayvanlar nedeniyle) korunduğundan emin olu- nuz.

• Bağlantı kablosu için kullanılacak uzatma kablolarını; cihazın bağlantı gücünü, kablo uzunluğunu ve kullanım amacını göz önünde bulundurarak seçiniz. Elektrik aşırı yükü oluşmasına izin vermeyiniz.

• Cihazı sadece dik olarak ve kondensat pompası ve kondensat teknesi boşaltılmış durumdayken taşıyınız.

• Toplanan kondensatı tasfiye ediniz. Bu suyu içmeyiniz. Aksi takdirde enfeksiyon tehlikesi ortaya çıkar! Usulüne uygun kullanım TTK 800 cihazını sadece oda havasının kurutmak ve nemini almak için mobil kurutucu olarak ve teknik bilgilere uyarak kullanınız. Usulüne uygun kullanıma dahil olanlar:

• Aşağıdakilerin kurutulması ve neminin alınması: – Üretim sistemleri, yer altındaki odalar – Depolar, arşivler, laboratuarlar – Boru kopması veya su baskınlarından sonra oluşan su hasar- larında odalar ve alanlar

• Aşağıdakilerin sürekli olarak kuru tutulması: – Aletler, cihazlar, belgeler – Elektrik santrallerindeki elektrikli bağlantı merkezleri, kazan sistemleri, türbinler ve boru sistemleri – Neme duyarlı yükler, vb. Usulüne aykırı kullanım Cihazı sele maruz kalmış bir zemin üzerine yerleştirmeyiniz. Cihazı açık havada kullanmayınız. Cihazın üzerine kurutmak amacıyla örn. ıslak elbiseler gibi nesneler koymayınız. Cihaz üzerinde TROTEC

tarafından öngörülmeyen değiştirme, ekleme ya da dönüştürme işlemi yapmak yasaktır. Personelin niteliği Bu cihazı kullanan kişiler:

• Nemli ortamlarda elektrikli cihazlarla çalışırken ortaya çıkabi- lecek tehlikeleri bilmeli.

• Akım taşıyan parçalara direkt temasa karşı koruma önlemleri almalı.

• Başta “Kullanım hatalarına ilişkin bilgiler - Güvenlik” bölümü olmak üzere kullanım kılavuzunu okumuş ve anlamış olmalıdır. Elektrik sistemi veya iklimlendirme teknolojisindeki bakım işlemleri, sadece soğutma ve iklimlendirme teknolojisi konusunda uzman şirketler veya TROTEC

tarafından gerçekleştirilmelidir. Kalan tehlikeler Elektrik akımından kaynaklanan tehlike! Elektrikli parçalar üzerindeki çalışmalar sadece yetkili bir uzman şirket tarafından gerçekleştirilmelidir! Elektrik akımından kaynaklanan tehlike! Cihaz üzerinde gerçekleştirilecek tüm çalışmalardan önce elektrik fişini prizden çıkartınız! Dikkat! Cihazın hasar görmesini engellemek için cihazı hava fil- tresi takılmadan asla çalıştırmayınız! Kullanım hatalarına ilişkin bilgiler - GüvenlikF - 7 Kullanma kılavuzu – Yapı kurutucusu TTK 800 TR Tehlike! Eğitimsiz kişiler tarafından amacına veya usulüne uygun olmayan şekilde kullanılması durumunda bu cihaz çeşitli tehlikelere neden olabilir! Personel niteliklerine dikkat ediniz! Tehlike! Devrilen bir cihaz sizi yaralayabilir! Cihazı sadece hafifçe yatırınız ve dikkatli hareket ettiriniz. Gerekirse ikinci bir kişiden yardım alınız. Uzun mesafelerde cihazı bir forklift veya kaldırma aracıyla taşıyınız. Kaldırılmış bir cihazın altında durmayınız. Acil durumda yapılması gerekenler

1. Acil bir durumda cihazın elektrik bağlantısını kesiniz.

2. Arızalı bir cihazı tekrar elektrik şebekesine bağlamayınız.

Cihaz, rahatça taşınması için taşıma tekerlekleri ve bir tutamaklı kolla donatılmıştır. Cihazı taşımak için gerekirse ikinci bir kişiden yardım alınız. Kaldırmak için bir forklift veya kaldırma arabası kul- lanınız. Her taşıma işleminden önce şu uyarılara dikkat ediniz:

1. Cihazı elektrik düğmesinden kapatınız (bkz. “Kumanda ele-

2. Elektrik fişini prizden çıkartınız. Elektrik kablosunu çekme ha-

latı olarak kullanmayınız!

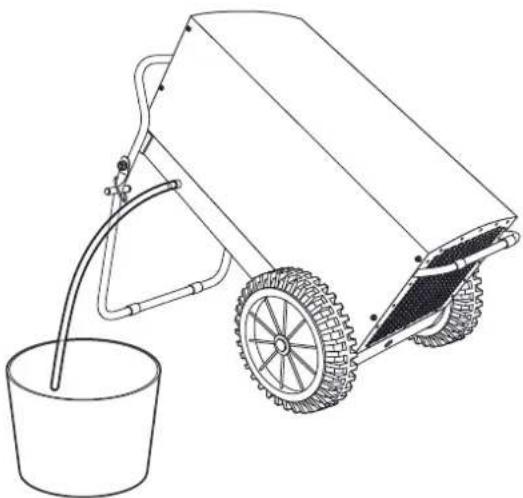

3. Kondensat tahliye hortumunu ya da kondensat pompasını (op-

siyonel) boşaltınız. Damlayan kondensata dikkat ediniz.

4. Cihaz çalışma pozisyonunda duruyorsa, tutamaklı kolu iki eli-

nize alınız ve cihazı dikkatlice yerleştiriniz.

5. Destek kolunun içeri katlanmış ve iki emniyet halkasıyla emni-

yete alınmış olduğundan emin olunuz (bkz. “Kurulum” bölü- mü).

6. Tutamaklı kolu tekrar iki elinize alınız ve cihazı hafifçe yatırınız.

7. Cihazı taşıma tekerlekleri yardımıyla hareket ettiriniz.

Her taşıma işleminden sonra şu uyarılara dikkat ediniz:

1. Cihazı, taşıma işleminden sonra önce dik olarak yerleştiriniz.

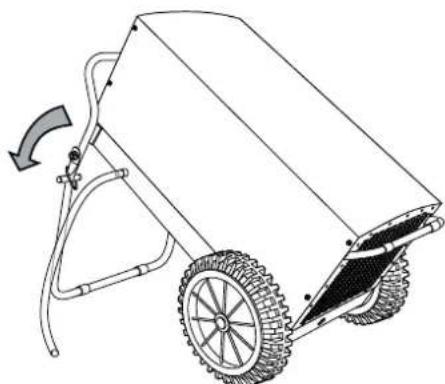

2. Cihazı çalışma pozisyonuna getiriniz (bkz. “Kurulum” bölümü).

3. Destek kolunun kauçuk kaplı temas yüzeyinin zemin üzerinde

düz durduğundan emin olunuz. Destek kolunun kauçuk kaplı temas yüzeyi, cihazı kaymaya karşı korur. Depolama Kullanmayacağınız zaman cihazı şu şekilde depolayınız:

• Üstü kapalı bir yerde,

• Tozdan ve doğrudan güneş ışığından korunan bir yerde dik bir pozisyonda,

• Gerekiyorsa, içeriye toz girmesine karşı plastik bir kılıfla koru- yarak.

• Depolama sıcaklığı, “Teknik bilgiler” bölümünde çalışma sı- caklığı için verilen aralığa uygundur. Taşıma ve Nakliye Sırasında Dikkat Edilecek HususlarTR Kullanma kılavuzu – Yapı kurutucusu TTK 800 F - 8

• Cihaz, çalıştırıldıktan sonra tam otomatik şekilde çalışır.

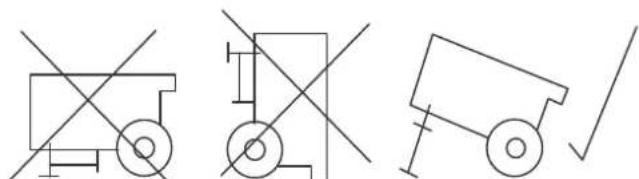

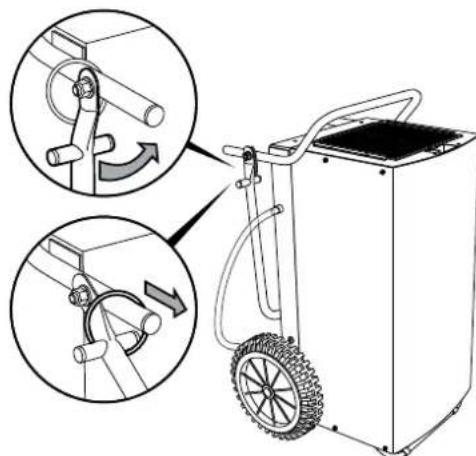

• Kapıları ve pencereleri açık tutmayınız. Kurulum Cihazın kurulumu sırasında, “Teknik bilgiler” bölümü uyarınca duvarlarla ve nesnelerle arasında bırakılacak minimum mesafe- lere dikkat ediniz.

• Cihazı devrilmeyecek şekilde yerleştiriniz. Cihazı sadece kendi çalışma pozisyonunda çalıştırınız.

• Cihazı monte ederken ısı kaynaklarına yeterli mesafe bırakınız.

• Cihazı mümkün olduğunca odanın ortasına yerleştiriniz. Birden çok cihazı yerleştirirken, cihazların arasındaki oda dağılımının çok büyük olmamasına dikkat ediniz.

• Cihazın ıslak yerlerde kurulumu sırasında, cihazı, yönetmelik- lere uygun bir kaçak akım koruma tertibatı (RCD = Residual Current protective Device) ile yerinde emniyete alınız.

• Kablo uzatmalarının tamamen açılmış ve çözülmüş durumda olduğundan emin olunuz.

• Enerji beslemesinin gerilimi ve akım gücünün, cihazın tip eti- ketindeki bilgilerle aynı olduğundan emin olunuz.

• Bir jeneratör kullanırken, jeneratörün en az 4 kW güç ürettiğin- den emin olunuz (cihazın çalışmaya başlama akımı, nominal akım değerinin dört ila beş katı oranında artabilir. Bir jenera- törde birden çok cihaz kullanırken de bu uyarıyı dikkate alınız). Cihazı şu şekilde yerleştiriniz: Bağlantı veya montaj

C.F - 9 Kullanma kılavuzu – Yapı kurutucusu TTK 800 TR Nem alma kapasitesiyle ilgili uyarılar Nem alma kapasitesi şunlara bağlıdır:

• Cihazın bulunduğu alanın özellikleri

• Bağıl nem Oda sıcaklığı ve bağıl nem ne kadar yüksekse, nem alma kapasi- tesi de o kadar fazla olur. Oturma odalarında kullanım için yaklaşık % 50-60'lık bir bağıl nem yeterlidir. Depolarda ve arşivlerde nem yaklaşık % 50 değe- rini aşmamalıdır. Kumanda elemanları Devreye alma Hava filtresini yerleştirme Kondensat tahliye hortumunun döşenmesi Uyarı: Cihaz teslim edilirken kondensat tahliye hortumu monte edilmiş durumdadır.

1. Kondensat tahliye hortumunun cihaza düzgün şekilde bağlan-

dığından ve hasarsız olduğundan emin olunuz.

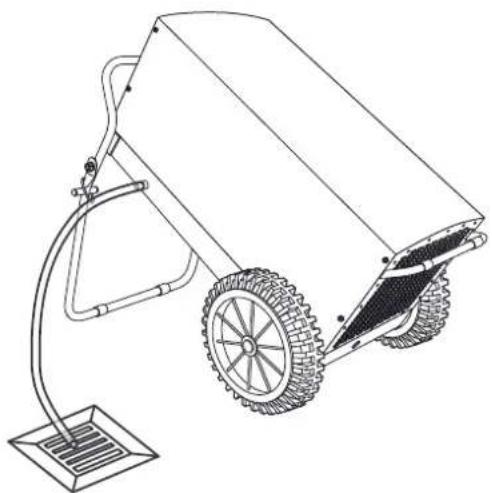

2. Kondensat tahliye hortumunun ucunu uygulama durumuna

bağlı olarak şu şekilde yerleştiriniz: – Yeterli boyutta bir hazneyi (en az 90 litre) cihazın yanına ko- yunuz ve hortum ucunu haznenin içine doğru yerleştiriniz. Haznenin doluluk seviyesini düzenli olarak kontrol ediniz. Kullanım No. Kumanda elemanı 8 Çalışma saati sayacı 9 Elektrik düğmesi: “ON” (AÇIK): Cihaz açılmıştır. “OFF” (KAPALI): Cihaz kapatılmıştır.

OFF 89TR Kullanma kılavuzu – Yapı kurutucusu TTK 800 F - 10 – Kondensat tahliye hortumunun ucunu bir su giderinin üzeri- ne yerleştiriniz. Büyük mesafeler için, aynı tipte daha uzun bir hortum da kullanılabilir. – Cihaz, opsiyonel olarak bir kondensat pompasıyla çalıştırıla- bilir. Bu konuda TROTEC

müşteri servisiyle temas kurunuz.

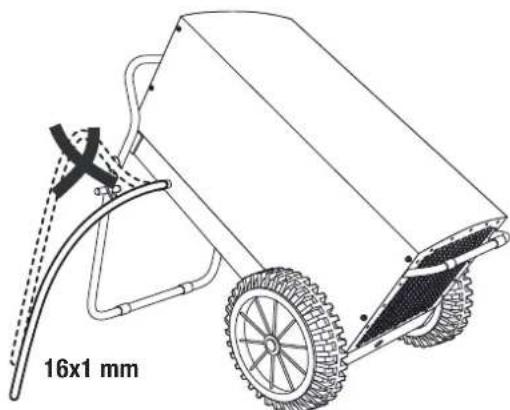

3. Kondensat tahliye hortumunun sürekli bir eğime sahip olması-

nı sağlayınız. Cihazın çalıştırılması

1. Kondensat tahliye hortumunun (5) doğru bağlandığından ve

kurallara uygun şekilde döşendiğinden emin olunuz. Takılıp düşme yerlerinin oluşmamasını sağlayınız.

2. Kondensat tahliye hortumunun (5) bükülmemiş veya sıkışma-

mış olduğundan ve kondensat tahliye hortumunun (5) üzerine hiçbir nesnenin durmadığından emin olunuz.

3. Kondensatın düzgün şekilde dışarı akabileceğinden emin olu-

4. Elektrik fişini düzgün bir şekilde topraklanmış prize takınız. Ta-

kılıp düşme yerlerinin oluşmamasını sağlayınız.

5. Gerekirse, kondensat pompasında (opsiyonel) kalan suyu bo-

şaltma düğmesine basarak mevcut kondensatı cihazdan bo- şaltınız.

6. Cihazın kendi çalışma pozisyonunda ve sağlam şekilde durdu-

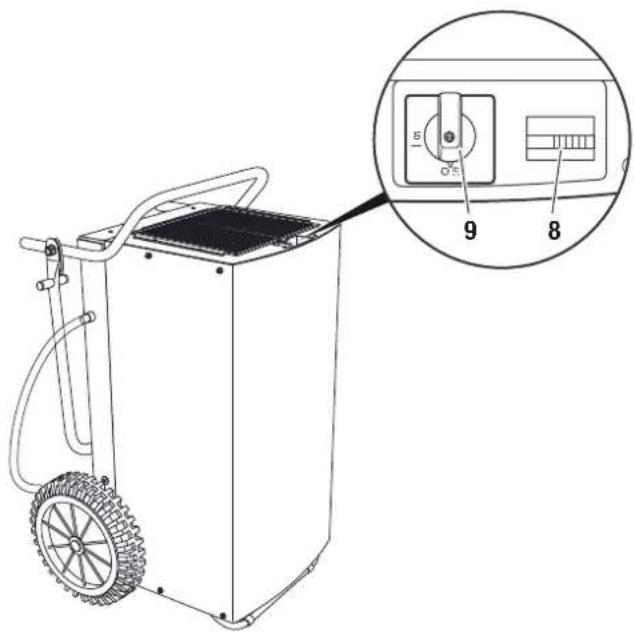

7. Cihazı elektrik düğmesinden (9) açınız.

“Sürekli çalışma” modu Cihaz, sürekli çalışmada havanın nemini sürekli olarak ve nem içeriğinden bağımsız olarak alır. “Higrostat çalışması” modu (opsiyonel) Cihaz, opsiyonel olarak bir higrostatla çalıştırılabilir. Higrostat, nem değerine bağlı olarak cihazı açar veya kapatır. Cihazı bir opsiyonel higrostatla çalıştırırsanız, istediğiniz nemi hig- rostattan ayarlayınız (bkz. opsiyonel higrostatın işletme kılavuzu). Otomatik buz çözme Hava sıcaklığına ve bağıl neme bağlı olarak evaporatör lamelleri buzlanabilir. Cihaza takılmış olan sıcak gazlı çözdürme otomatiği, ihtiyaç anında otomatik olarak devreye girer. Çözdürme işlemi sırasında nem alma modu kısa süreli durdurulur. 16x1 mm

TF - 11 Kullanma kılavuzu – Yapı kurutucusu TTK 800 TR Devre dışı bırakma

1. Cihazı elektrik düğmesinden (9) kapatınız.

2. Gerekirse, kondensat pompasında (opsiyonel) kalan suyu bo-

şaltma düğmesine basarak mevcut kondensatı cihazdan bo- şaltınız.

3. Elektrik fişine nemli ya da ıslak elle dokunmayınız.

4. Elektrik fişini prizden çıkartınız.

5. Kondensat tahliye hortumunu (5) çıkartınız ve içindeki kalan sı-

6. Cihazı ve özellikle hava filtresini “Periyodik bakım ile ilgili bil-

giler” bölümünde anlatılanlara uygun şekilde temizleyiniz.

7. Cihazı, “Depolama” bölümünde anlatılanlara uygun şekilde

depolayınız. Gereksiz enerji tüketimini önlemek için, cihazın sadece gerçek kullanım süresi boyunca açık kalmasına dikkat ediniz. Mevcutsa, cihazın “Otomatik kapatma” fonksiyonundan faydala- nınız. Cihaz, üretim sırasında sorunsuz bir şekilde çalışma açısından defalarca kontrol edilmiştir. Buna rağmen arızalar ortaya çıkarsa cihazı aşağıdaki listeye göre kontrol ediniz. Dikkat! Cihazda hasarlar oluşmasını ve sigortaların veya motor koruma şalterlerinin devreye girmesini önlemek için, cihaz durduktan sonra cihazı tekrar çalıştırmadan önce en az 5 dakika bekleyiniz. Cihaz çalışmıyor:

• Elektrik bağlantısını (230 V/1~/50 Hz) kontrol ediniz.

• Elektrik fişinin hasarlı olup olmadığını kontrol ediniz.

• Elektrik düğmesinin (9) “ON” konumunda olup olmadığını kon- trol ediniz.

• Yapı tarafındaki şebeke sigortasını kontrol ediniz.

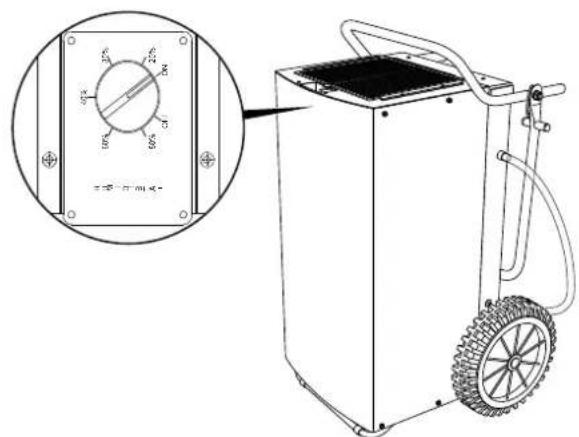

• Cihazı bir higrostatla (opsiyonel) birlikte çalıştırıyorsanız, iste- diğiniz nemi kontrol ediniz. Kurulum yerindeki nem değeri, se- çilen aralığın üzerinde olmalıdır. Önceden seçilmiş istenen nem değerini azaltınız.

• Soğutma ve iklimlendirme teknolojisi konusunda uzman bir şirket veya TROTEC

tarafından bir elektriksel kontrol gerçek- leştirilmesini sağlayınız. Cihaz çalışıyor ama kondensat oluşmuyor:

• Kondensat tahliye hortumunun doğru oturup oturmadığını kon- trol ediniz.

• Kondensat pompasının (opsiyonel) kusursuz çalışıp çalışmadı- ğını veya anormal titreşimler ve seslerin oluşup oluşmadığını kontrol ediniz. Dışarıdaki kirleri temizleyiniz.

• Oda sıcaklığını kontrol ediniz. Teknik bilgilere göre cihazın izin verilen çalışma aralığına dikkat ediniz.

• Bağıl nemin teknik bilgilere uyduğundan emin olunuz.

• Cihazı bir higrostatla (opsiyonel) birlikte çalıştırıyorsanız, iste- diğiniz nemi kontrol ediniz. Kurulum yerindeki nem değeri, se- çilen aralığın üzerinde olmalıdır. Önceden seçilmiş istenen nem değerini azaltınız.

• Hava filtresinin kirlenip kirlenmediğini kontrol ediniz. Gereki- yorsa hava filtresini temizleyiniz veya değiştiriniz. Cihaz gürültü çıkarıyor, titriyor, kondensat dışarı sızıyor:

• Cihazın düz ve yere paralel bir yüzey üzerinde durup durmadı- ğını kontrol ediniz. Cihaz çok sıcak, gürültü çıkarıyor veya kapasitesi düştü:

• Hava girişlerinin ve hava filtresinin kirlenip kirlenmediğini kon- trol ediniz. Dışarıdaki kirleri temizleyiniz.

• Cihazın içinin kirlenmiş olup olmadığını kontrol ediniz (bkz. “Periyodik bakım ile ilgili bilgiler” bölümü). Cihazın içini “Ba- sınçlı havayla iç temizlik” bölümünde anlatılan şekilde temiz- leyiniz. Cihazınız kontrollerden sonra sorunsuz bir şekilde çalışmıyor mu? Cihazı onarım için soğutma ve iklimlendirme teknolojisi konu- sunda uzman bir şirket veya TROTEC

'e götürünüz. Cihazın enerji tüketimi açısından verimli kullanımına ilişkin bilgiler Hatalar ve arızalarTR Kullanma kılavuzu – Yapı kurutucusu TTK 800 F - 12 Bakım aralıkları Bakım ve koruma protokolü Cihaz tipi: ........................................ Cihaz numarası: ........................................ Periyodik bakım ile ilgili bilgiler Bakım ve koruma aralığı Her çalıştırma öncesinde Gerektiğinde En azından 2 haftada bir En azından 4 haftada bir En azından 6 ayda bir En azından her yıl Kondensat pompası, kondensat teknesi veya yapı kuru- tucusunu boşaltınız

Emme ve dışarı üfleme açıklıklarını kirlenme ve yabancı cisim açısından kontrol ediniz, gerekiyorsa temizleyiniz XX X Cihazın iç kısmının kirlenip kirlenmediğini görsel olarak kontrol ediniz

Basınçlı havayla iç temizlik X X Emme ızgarası ve hava filtresini kirlenme ve yabancı cisim açısından kontrol ediniz, gerekiyorsa temizleyiniz veya değiştiriniz

Hava filtresini değiştiriniz X Hasarlı olup olmadığını kontrol ediniz X Sabitleme cıvatalarını kontrol ediniz X X Deneme çalışması X Bakım ve koruma aralığı 12345678910111213141516 Emme ve dışarı üfleme açıklıklarını kirlenme ve yabancı cisim açısından kontrol ediniz, gerekiyorsa temizleyiniz Dıştan temizleme Cihazın iç kısmının kirlenip kirlenmediğini görsel ola- rak kontrol ediniz Basınçlı havayla iç temizlik Emme ızgarası ve hava filtresini kirlenme ve yabancı cisim açısından kontrol ediniz, gerekiyorsa temizleyi- niz veya değiştiriniz Hava filtresini değiştiriniz Hasarlı olup olmadığını kontrol ediniz Sabitleme cıvatalarını kontrol ediniz Deneme çalışması Notlar:

İmza:F - 13 Kullanma kılavuzu – Yapı kurutucusu TTK 800 TR Bakıma başlanmadan önce yapılacak işlemler

1. Elektrik fişine nemli ya da ıslak elle dokunmayınız.

2. Tüm çalışmalardan önce elektrik fişini çıkartınız!

Elektrik sistemi veya iklimlendirme teknolojisindeki bakım işlemleri, sadece soğutma ve iklimlendirme teknolojisi konusunda uzman şirketler veya TROTEC

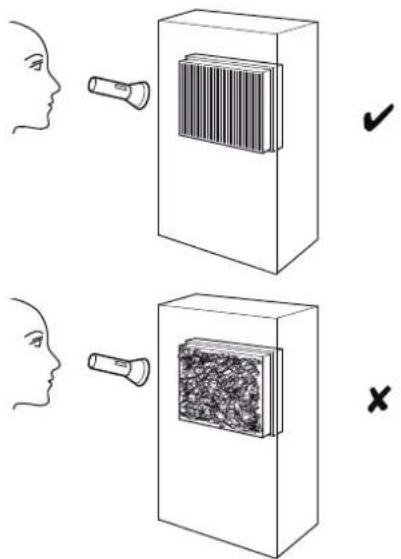

tarafından gerçekleştirilmelidir. Cihazın iç kısmının kirlenip kirlenmediğini görsel olarak kontrol ediniz

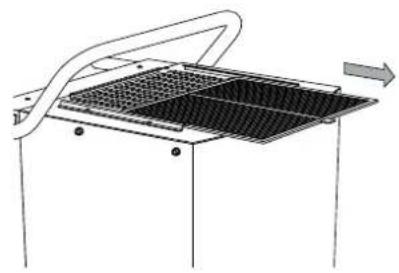

1. Hava filtresini çıkartınız (bkz. “Hava girişlerinin ve hava filtresi-

nin temizlenmesi” bölümü).

2. Bir el feneriyle cihazın açıklıklarını aydınlatınız.

3. Cihazın iç kısmının kirlenip kirlenmediğini kontrol ediniz.

4. Kir fark ederseniz, cihazı “Hava girişlerinin ve hava filtresinin

temizlenmesi” bölümünde anlatıldığı gibi bir yüksek basınçlı temizleyici ile temizleyeniz.

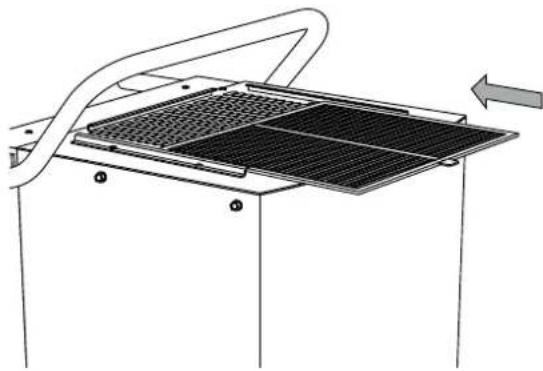

5. Hava filtresini yerine takınız.

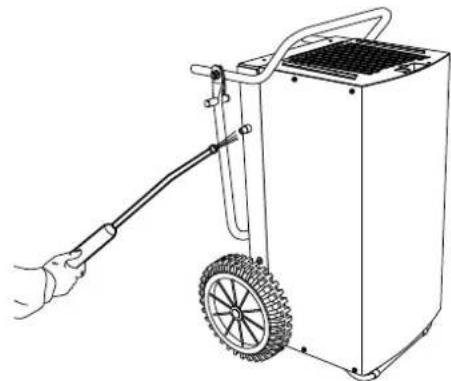

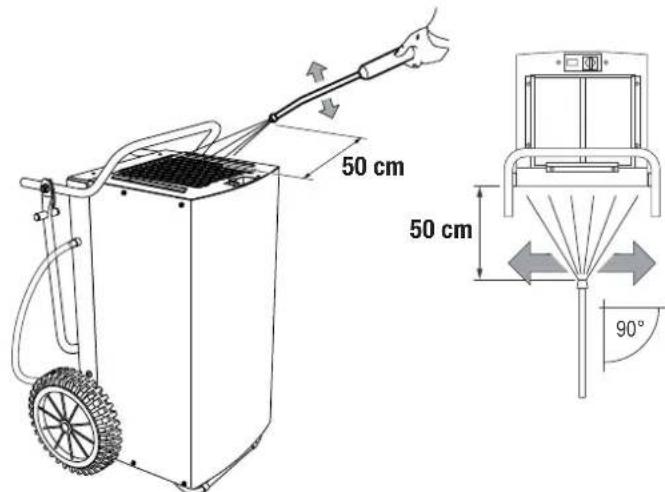

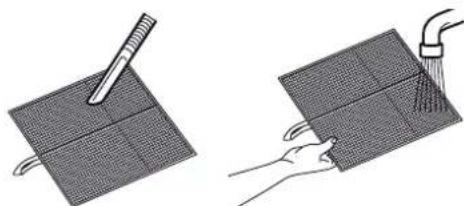

Hava girişlerinin ve hava filtresinin temizlenmesi Dikkat! Cihazı bir yüksek basınçlı temizleyici ile temizledikten sonra, daha önce çıkartılan hava filtresini hasar açısın- dan kontrol ediniz. Hava filtresinin köşeleri ve kenarları deforme olmamış ve yuvarlanmamış olmalıdır. Hava filtresini yerine takmadan önce filtrenin hasarsız ve kuru olduğundan emin olunuz! Hava filtresini zamanında değiştirmek için “Bakım ara- lıkları” bölümüne başvurunuz! Kullanıcının kendi yapabileceği bakım, onarım veya ürünün temizliğine ilişkin bilgiler 90°

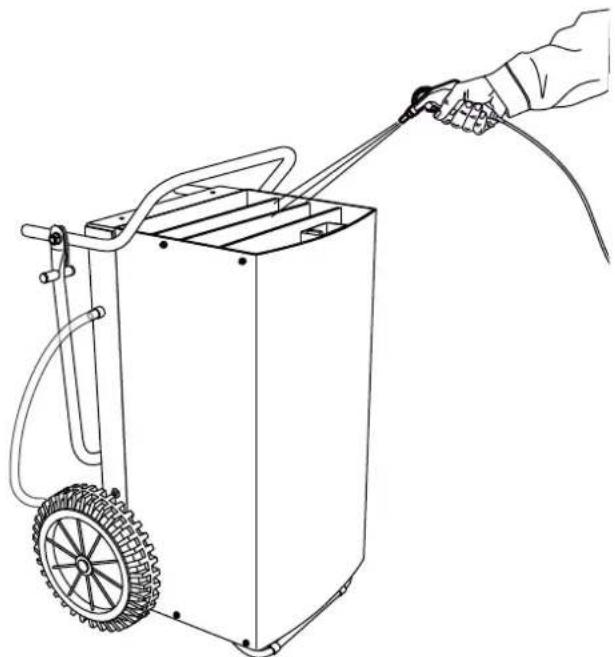

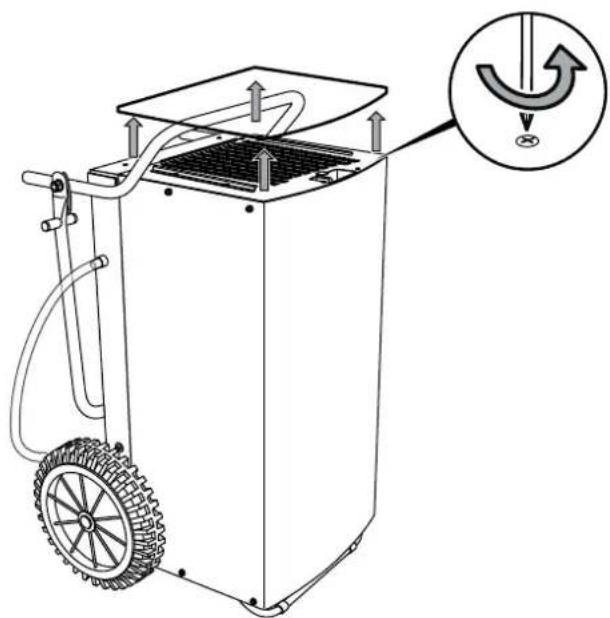

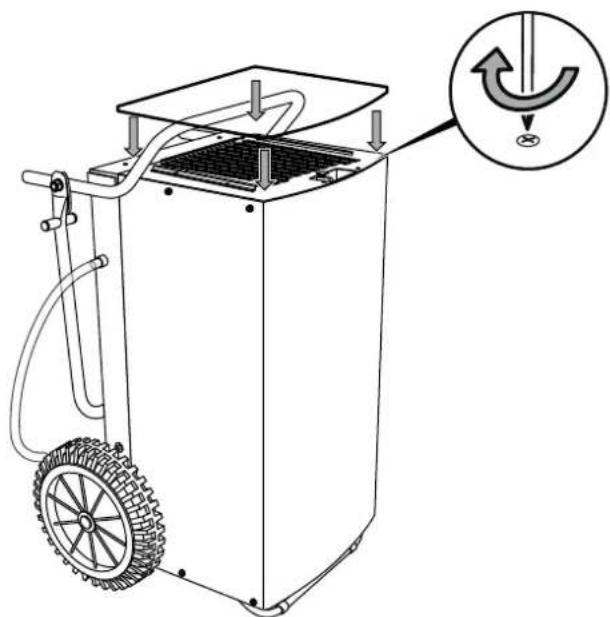

50 cm 50 cm C.TR Kullanma kılavuzu – Yapı kurutucusu TTK 800 F - 14 Basınçlı havayla iç temizlik Elektrik sistemi veya iklimlendirme teknolojisindeki bakım işlemleri, sadece soğutma ve iklimlendirme teknolojisi konusunda uzman şirketler veya TROTEC

tarafından gerçekleştirilmelidir.

Bakım, Onarım ve Kullanımda Uyulması Gereken kurallar

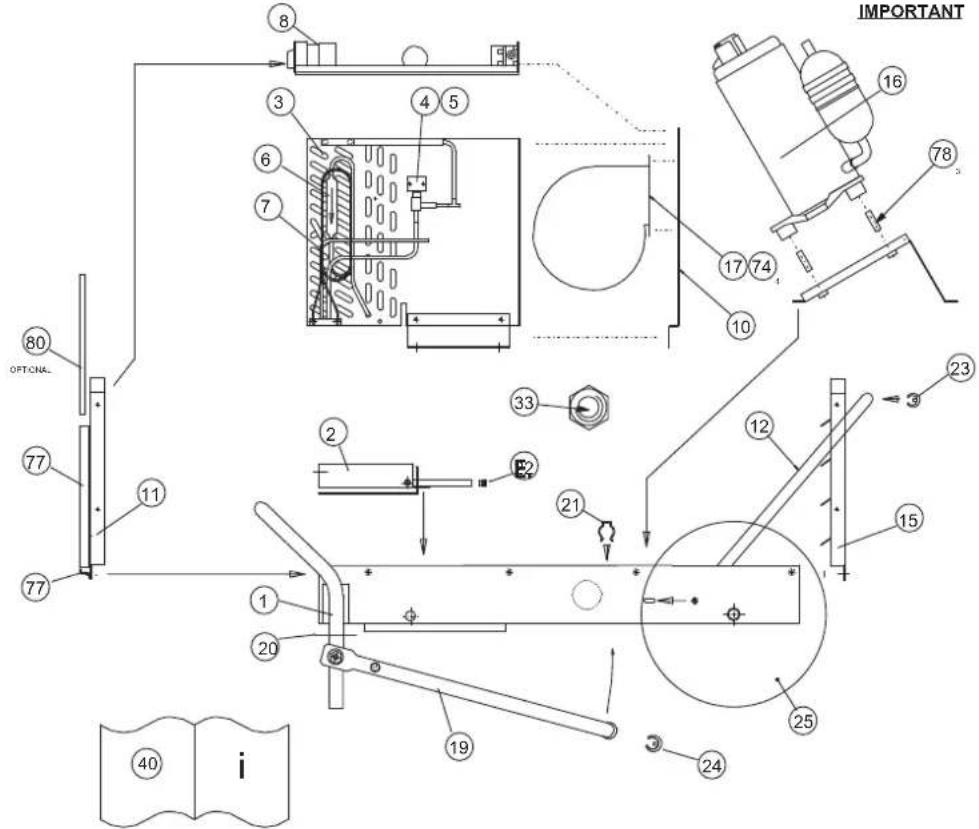

E.F - 15 Kullanma kılavuzu – Yapı kurutucusu TTK 800 TR Yedek parçalara genel bakış ve yedek parça listesi Ana bileşenler GAS CHARGE 1.050kg

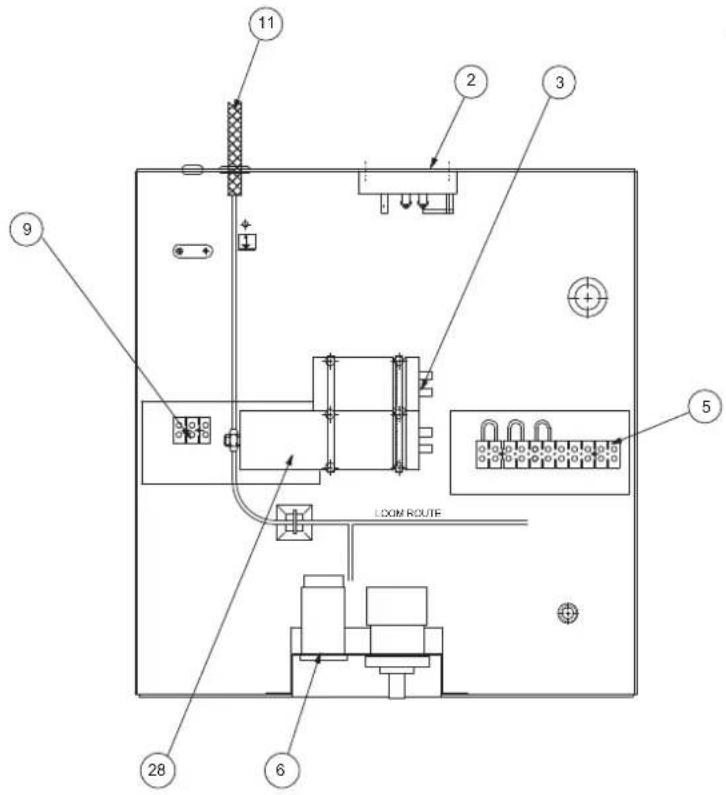

E.TR Kullanma kılavuzu – Yapı kurutucusu TTK 800 F - 16 Yedek parça listesi - Elektrik 00000000N 1 OFF

Uyarı! Yedek parçaların pozisyon numaraları, kullanım kılavuzunda parçalar için kullanılan pozisyon numaralarından farklıdır. No. Ürün kodu Yedek parça 2 7140000928 defrost stat 3 SD022550 capacitor 35 μF 440 V 50/60 Hz 4 7130000918 rotary switch 2 pole on/off 5 SAD98763 terminal block 11-way 10 A 6 7140000899 operating hours counter assembly 9 SA098762 terminal block 3-way 10 A 28 SD271250 capacitor 8 μF 500 V 50/60 HzF - 17 Kullanma kılavuzu – Yapı kurutucusu TTK 800 TR Aşağıdaki bilgiler sadece Türkiye için geçerlidir: Trotec End. Ürünleri Tic.Ltd.Şti. Barbaros Cad. E4 Ada B145 Blok No:61 Giyimkent-Esenler-İstanbul Tel: 0212 438 56 55 İthalatçı (sadece Türkiye için geçerlidir): Trotec Endüstri Ürünleri Tic.Ltd.Şti. Turgut Reis Mh.Barbaros Cad.E4 Ada B145 Blok No:61 Giyimkent - Esenler - İstanbul Tel.: 0212 438 56 55 Faks: 0212 438 56 51 Üretici: Trotec GmbH & Co. KG Grebbener Str.7 D-52525 Heinsberg - Germany Tel.: +49 2452 962 400 Faks: +49 2452 962 200 E-posta: info@trotec.com Servis istasyonları Üretici ve ithalatçı firmanın ünvanı, adres ve telefon numarasıTR Kullanma kılavuzu – Yapı kurutucusu TTK 800 F - 18 Elektronik cihazlar evsel atık değildir ve Türkiye'de, elektrikli ve elektronik cihazlar hakkındaki Elektrikli ve Elektronik Teçhizat Atıkları Direktifi'ne (EETA) göre uzman bir tasfiye merkezine gönderilmelidir. Kullan- dıktan sonra lütfen bu cihazı geçerli yasal düzenlemelere uygun şekilde tasfiye ediniz. Cihaz çevre dostu ve ozon açısından nötr bir soğutucu gazla çalış- tırılır (bkz. “Teknik bilgiler” bölümü). Cihazda bulunan klima gazı/ yağ karışımını ulusal yasalara uygun olarak usulüne uygun şekilde tasfiye ediniz. 2006/95/EG sayılı AT Alçak Gerilim Yönetmeliği ve elektromanye- tik uyumluluk hakkındaki 2004/108/EG sayılı AT Yönetmeliği kap- samında. İşbu beyanla, TTK 800 kondensat kurutucunun belirtilen AT yönet- meliklerine uygun olarak geliştirilmiş, tasarlanmış ve üretilmiş olduğunu beyan ederiz. Uygulanan uyumlulaştırılmış normlar:

IEC 62233:2005 işaretini cihazın tip etiketinde bulabilirsiniz. Üretici: Trotec GmbH & Co. KG Grebbener Straße 7 D-52525 Heinsberg Telefon: +49 2452 962-400 Faks: +49 2452 962-200 E-Posta: info@trotec.de Heinsberg, 23.11.2009 Genel Müdür: Detlef von der Lieck Kullanım sırasında insan veya çevre sağlığına tehlikeli veya zararlı olabilecek durumlara ilişkin uyarılar Uygunluk beyanıTROTEC
