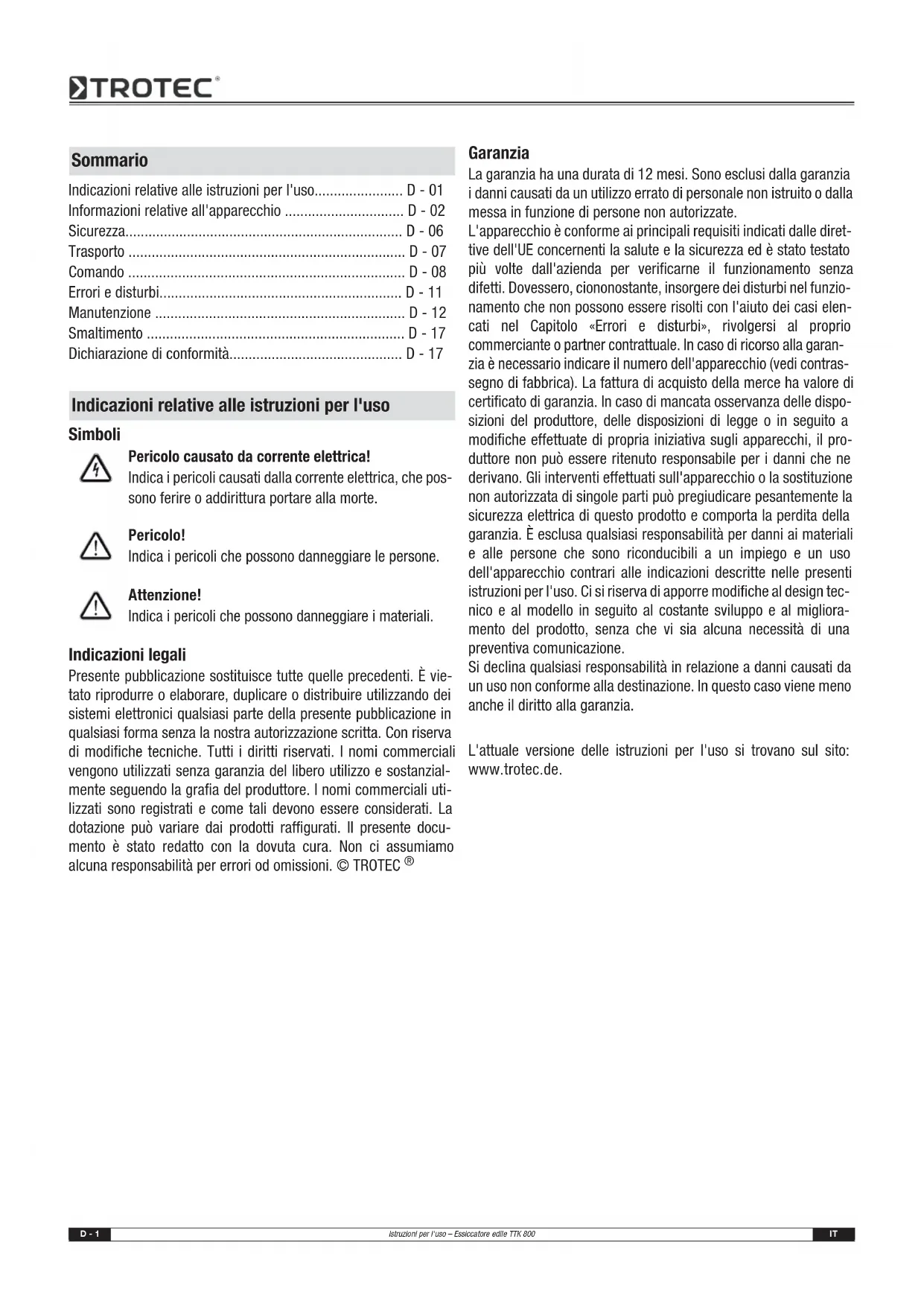

MANUALE UTENTE TTK 800 TROTEC

Indicazioni relative alle istruzioni per l'uso. D-01

Informazioni relative all'apparecchio D-02

Sicurezza. D-06

Trasporto D-07

Comando D-08

Errori e disturbi. D-11

Manutenzione D-12

Smaltimento D-17

Dichiarazione di conformità. D-17

Indicazioni relative alle istruzioni per l'uso

Simboli

Pericolo causato da corrente elettrica!

Indica i pericoli causati alla corrente elettrica, che posso- sono ferire o addirittura portare alla morte.

Pericolo!

Indica i pericoli che possono danneggiare le personne.

Attenzione!

Indica i pericoli che possono danneggiare i materiali.

Indicazioni legali

Presente pubblicazione sostituisce tutte delle precedenti. É vietà produrre o elaborare, duplicare o distribuire utilizzando dei sistemi elettronici qualsiasi parte della presente pubblicazione in qualsiasi forma alla notre autorizzazione scritta. Con riserva di modifiche tecniche. Tutti i diritti riservati. I nomi commerciali vengono utilizzati nella libertà utilizzato e sostenzialmente seguito la grafia del produttore. I nomi commerciali utilizzati sono registrati e come tali devono essere considerati. La dotazione più variate dai prodotti raffigurati. Il presente documento è stato redatto con la dovuta cura. Non ci assumiamo alcuna responsabilità per erre od omissioni. © TROTEC®

Garanzia

La garanzia ha una durata di 12 anni. Sono escludi alla garanzia i danni causati da un utilizzo errato di personale non istruito o alla messa in funzione di persone non autorizzate.

L'apparecchio è conforme ai principali requisiti indicati dalle direttive dell'UE concernenti la salute e la sicurezza ed è stato testato più volte dall'azienda per verificarne il funzionamento sulla difetti. Dovessero, ciononostante, insorgere dei disturbi nel funzionamento che non possono essere risolti con l'aiuto dei casi elencati nel Capitolo «Errori e disturbi», rivolgersi al proprio commerciante o partner contrattuale. In caso di ricorso alla garanzia è necessarioindicare il numero dell'apparecchio (vedi contrastsegno di fabbrica). La fattura di acquisto della merce ha valore di certificato di garanzia. In caso di mancata osservanza delle disquisitioni del produttore, delle disposizioni di legge o in seguito a modifiche effettuate di propria iniziativa sugli apparecchi, il produttore non può ritenuto responsable per i danni che ne derivano. Gli interventi effettuati sull'apparecchio o la sostituzione non autorizzata di singole parti cui pregiudicare pesantamente la sicurezza elettrica di quello prodotto e comporta la perdita della garanzia. É esclusa qualsiasi responsabilità per anni ai materiali e alle persone che sono riconducibili a un impiego e un uso dell'apparecchio contrari alle indicazioni descritte nelle presenti istruzioni per l'uso. Ci si riserva di apporre modifiche al design technician e al modello in seguito al costante sviluppo e al miglioramento del prodotto,enza che vi sia alcuna necessità di una preventive communazione.

Si declina qualsiasi responsabilità in relazione a danni causati da un uso non conforme alla destinazione. In quello caso viene menoanche il diritto alla garanzia.

L'attuale versione delle istruzioni per l'uso si trovano sul sito: www.trotec.de.

Informazioni relative all'apparecchio

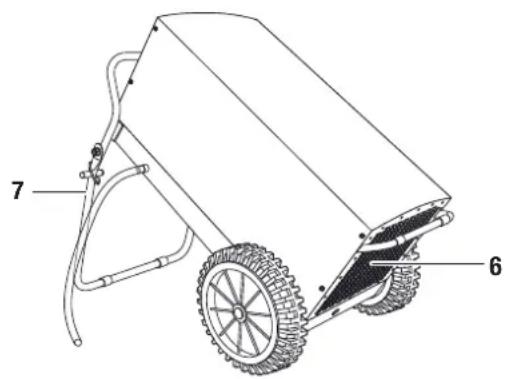

Descrizione dell'apparecchio

Con l'aiuto del principio di condensazione, l'apparecchio fornisce una deumidificazione automatica degli ambienti interni. Per fare ciò, l'apparecchio può essere utilizzato nel funzionamento continuo.

Il ventilatore aspira l'aria umida dall'ambiente interno sull'entrata dell'aria (2) attevvero il filtrò dell'aria (3), il vaporizzatore e il condensatore che si trova dietro quest'ultimo. Sul vaporizzatore freddo l'aria dell'ambiente interno viene raffreddata fino al di fatto del punto di rugiada. Il vapore acqueo contento dell'aria precipita in forma di condensato o brina sulle lamelle del vaporizzatore. Sul condensatore l'aria deumidificata e raffreddata viene nuovamente riscaldata egettata fuori tramite lo scarico dell'aria (6). L'aria seccaosi preparata viene nuovamente mischiata all'aria dell'ambiente. Grazie alla costante circolazione dell'aria ambientale attenuata dall'apparecchio, I'umidità dell'aria nel luogo di instal-lazione viene ridotta. A seconda della temperatura dell'aria e della relativa umidità dell'aria, I'accua condensata gocciola costamente, o solamente durante le fasi periodiche di sbrinamento, nella vasca per il condensato. Tramite un giunto di tubi resistenti alla compressione, la condensa viene trasportata fuori dall'apparecchio con I'ausilio di un tubo di scarico della condensa (5) preinstallato.

Opzionalmente è possibile scaricare l'acqua condensata con l'auto di una pompa per condensa riequipaggiabile.

L'apparecchio è stato dotato di una staffa-impugnatura (1) e di rulli di trasporto (4) per il trasporto. In posizione di lavoro l'apparecchio è posato ribaltato sulla staffa di appoggio (7).

L'apparecchio consente di abbassare l'umidità dell'aria relativa fino a un 35% circa. A causa dell'irraggiamento di calore sviluppatosi durante il funzionamento, la temperatura ambiente cui aumentare di circa 1-3 °C.

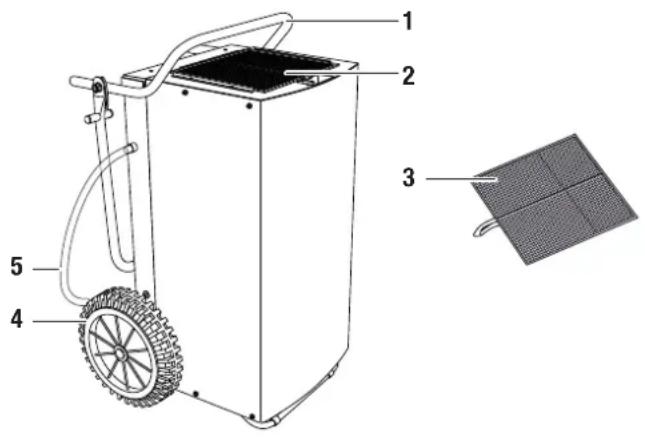

Rappresentazione dell'apparecchio ed elementi di comando

N. Elemento di lavoro

1 Staffa-impugnatura

2 Entrata dell'aria

3 F i l t r o d e l l ' a r i

4 Rulli di trasporto

5 Tubo di scarico della condensa

6 Scarico dell'aria

7 Staffa di appoggio

Fornitura (standard)

Essiccatore edile TTK 800
- Filtr del l'aria
- Tubo di scarico della condensa
- Istruzioni per l'uso

Accessori opzionali

• Filtr del l'aria
• Igrostato
• Pompa per condensa
• Misuratore dei costi energetici

Dati tecnici

Parametro Valore
Modello TTK 800
Potenza del deumidificatore, max. 150 l / 24 h
Potenza del deumidificatore (20 °C / 60 % umidità relativa dell'aria) 55 l / 24 h
Adatto ad ambienti con dimensioni fino a: Essicazione delle costruzioni o eliminazione dei danni causati dall'accuza	800 m³
Tenuta dell'asciutto	1600 m³
Temperatura di esercizio 0-40 °C
Area di lavoro della relativa umidità dell'aria 35-100 %
Potenza dell'aria, max. 940 m³/h
Collegamento elettrico 230 V / 50 Hz / 9,5 A
Potenza assorbita, max. 2,4 kW
Consumo, media	1,7 kW
Protezione di rete a più d'opera	16 A
Compressore	Rotore eccentrico
Refrigerante	R407c
Quantità refrigerante	1,05 kg
Peso	70 kg
Misure (AxApxL)	1020 x 585 x 630 mm
Distanza minima dalle pareti / dagli oggetti	A: Sopra: 50 cm B: Dietro: 50 cm C: Lato: 50 cm D: Davanti: 50 cm
Livello di pressione sonora LpA (3 m; in conformità con DIN 45635-01-KL3)	60 dB(A)

Consumo

Il consumo dell'apparecchio dipende alla temperatura attuale dell'ambiente e dall'umidità relativa dell'aria.

Moltiplicare le ore di funzionamento (vedi il contatore delle ore di funzionamento nel capitolo «Elementi di lavoro») con un valore di consumo di un chilowatt l'ora, per ottenere il consumo significativo.

Per rilevare il consumo esatto, è possibile inseire come opzione un misuratore dei costi energetici tra essiccatore edile e la fonte di alimentazione elettrica. Contattate il vosto servizio clienti TROTEC®.

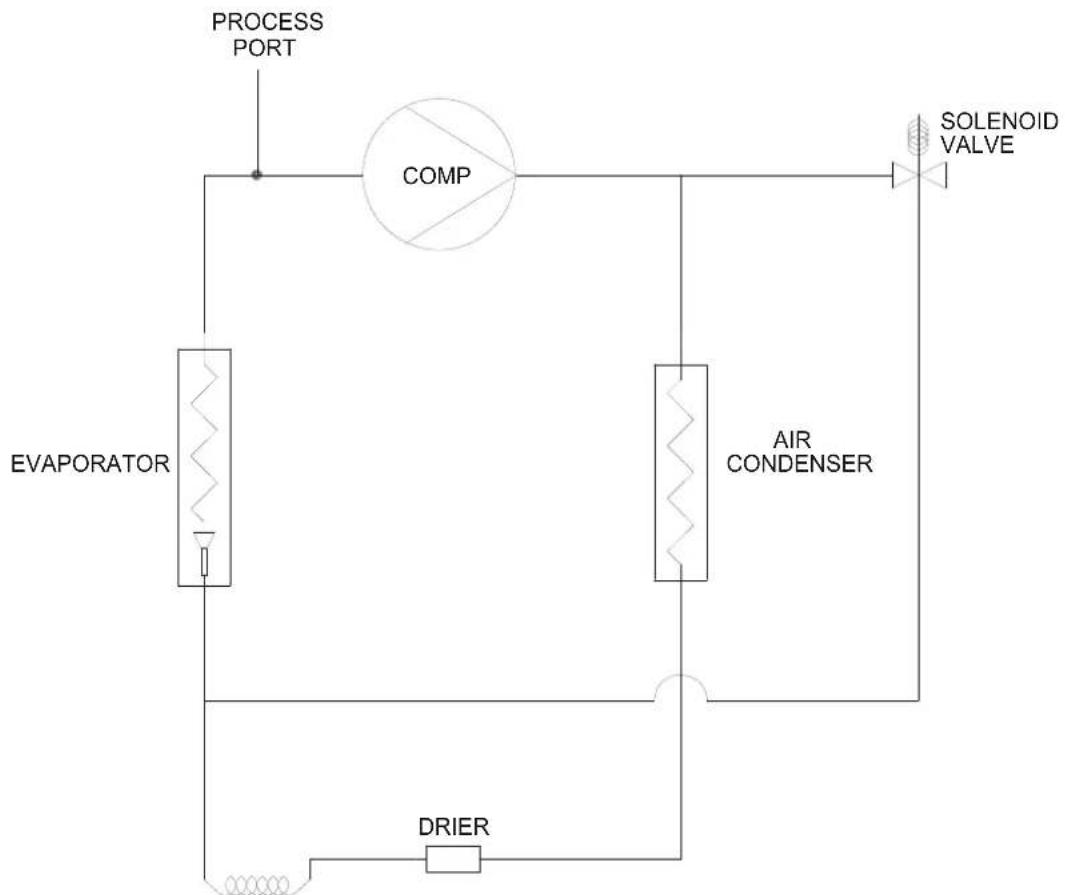

Diagramma circuito di raffreddamento

Schema elettrico

1	INITIAL ISSUE	1394	KV	ISO'01'16
66.07	APPD DATE
		CHROMOSCHARGE

Sicurezza

Leggere presenti istruzioni conattenzione prima della messa in funzione / dell'utilizzo dell'apparecchio e conservarle sempre nelle immeditate vicinanze del luogo di installmento o presso l'apparecchio stesso!

• Non utilizzato l'apparecchio in ambienti con pericolò di esplosion.
• Non utilizzato l'apparecchio in caso di atmosfera oleifera, solfifera, salifera, contente cloro o acidità.
• Non azionare l'apparecchio in locali con alimentazione di acetone, acidi non diluiti o solventi.
• Installare l'apparecchio in posizione eretta e stabile.
• Durante il funzionamento, non esporre l'apparecchio al getto diretto di acqua.
• Assicurarsi che l'entrata e l'uscita dell'aria siano libero.

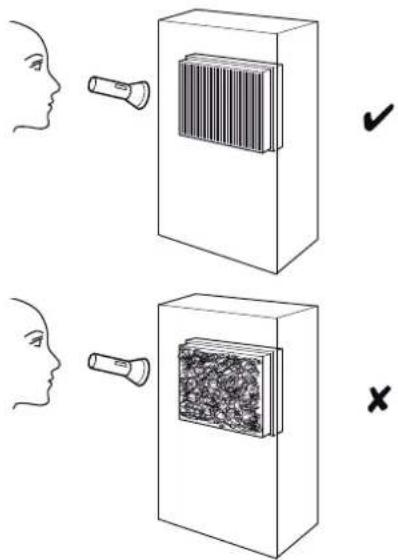

• Assicurarsi che sul lato di aspirazione non ci sa ia mai della sporcizia e che non ci siano oggetti sciolti.
• Non inflare mai degli oggetti o degli elementi nell'apparecchio.
• Durante il funzionamento, non copire mai l'apparecchio e non trasportarlo.
• Non sedersi sull'apparecchio.
• Assicurarsi che tutti i cavi elettrici che si trovano all'esterno dell'apparecchio siano protetti da possibili danneggiamenti (per es. causati da animali).
• Scegliere le prolonghe del cavo di collegamento nel rispetto della potenza allacciata dell'apparecchio, della lunghezza del cavo e della destinazione d'uso. Evitare il sovraccarico elettrico.

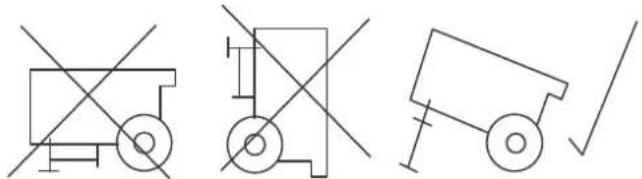

• Trasportare l'apparecchio esclusivamente in posizione eretta e con la pompa per condensa e la vasca per il condensato vuote.
• Smaltire il condensato raccolto. Non bere il condensato. Sus-siste pericolodi infezione!

Uso conforme alla destinazione

Utilizzare l'apparecchio TTK 800 esclusivamente come essiccatore industriale mobile per asciugare e deumidificare l'aria degli ambienti interni, nel rispetto dei dati tecnici.

Fanno parte dell'uso conforme alla destinazione:

• l'asciugatura e la deumidificazione di:

• Impianti di produzione, locali sotterranei

• magazzini, archivi, laboratori

• ambienti e superfici di停下来 infiltrazioni dovute alla rottura di un tubo o a inondazioni

• il costante aggottamento delle acque di:

• strumenti, apparecchi, documenti
  -sale comandi elettriche, impianti di caldaie, turbine e tubolature in centrali elettriche
  carichi sensibili all'umidita ecc.

Uso non conforme alla destinazione

Non posizionare l'apparecchio su pavimentazioni inondate. Non utilizzato l'apparecchio all'aperto. Non posare alcun oggetto, come per es. vestiti bagnati, sull'apparecchio per asciugarli. Etietato apporre delle modifiche, fare delle installazioni e delle trasformazioni dell'apparecchio che non sono previste alla TROTEC®.

Qualifiche del personale

Il personale addetto all'utilizzo di quello apparecchio delve:

• essere conscio dei pericoli che sono veniri s'a creare durante il lavoro con apparecchi elettrici in ambienti umidi.
• adottare dei provvedimenti contro il contatto diretto con le parti sulla tensione.
• aver fatto e capito le istruzioni per l'uso, in particolare il capitolo «Sicurezza».

I lavori di manutenzione sull'impiano elettrico o sulla tecnia di condizionamento devono essere eseguite esclusivamente da imprese specializzate in tecnia del freddo e in tecnia di condizionamento dell'aria o alla TROTEC®.

Pericoli residui

Pericolo causato da corrente elettrica!

I lavori presso elementi costruttivi elettrici devono essere eseguite esclusivamente da imprese specializzate autorizzate!

Pericolo causato da corrente elettrica!

Prima di qualsiasi lavoro sull'apparecchio, rimuovere la spina di rete alla presa!

Attenzione!

Per evitare danneggiamenti all'apparecchio, non avviare mai l'apparecchio sono ilchio dell'aria inserito!

Pericolo!

Da questo appearecchio posso scaturire pericoli, se viene utilizzato in modo non corretto o non conforme alla sua destinazione da personaenza formazione! Tenere conto delle qualifiche del personale!

Pericolo!

Un appearecchio che si ribalta può provocare lesioni! Inclinare l'apparecchio solo leggermente e maneggiarlo con cautela. Eventualmente chiamare in supporto un'altra persona. In caso di percorsi più lunghi, trasportare l'apparecchio con un carrello elevatore a forca o un carrello elevatore. Non sostare sotto all'apparecchio sospeso.

Immagazzinaggio

In caso di non utilizzato, immagazzinare l'apparecchio come segue:

• asciutto,
• sotto fatto,
• in posizione eretta in unippo protetto alla polvere e dai raggi diretti del sole,
• eventually, con un involucro di plastica che lo protegge alla polvere che può penetrarci.
• La temperatura di immagazzinaggio corrisponde al Campo per la temperatura di funzionamento indicata nel capitolo «Dati tecnici».

Comportamento in caso di emergenza

1. In caso di emergenza, staccare l'apparecchio alla corrente.
2. Non allacciare nuovamente alla rete un appearecchio difettioso.

Trasporto

L'apparecchio è dotato di rulli di trasporto e una staffa-impugnatura per esemplificarne il trasporto. Per il trasporto dell'apparecchio si consiglia eventualmente di chiamare in supporto un'altra persona. Per sollevarlo, utilizzato un carrello elevatore a forca o un carrello elevatore.

Osservare leindicazioni seguenti prima di ogni trasporto:

1. Spagnere l'apparecchio tramite l'interruttore di rete (vedi capitolo «Elementi di lavoro»).
2. Estrarre la spina di rete alla presa. Non utilizzato il cavo di rete come corda traente!
3. Svuotare il tubo di scarico della condensa o la pompa per condensa (opzionale). Fare attenzione al condensato che gocciola alla fine.

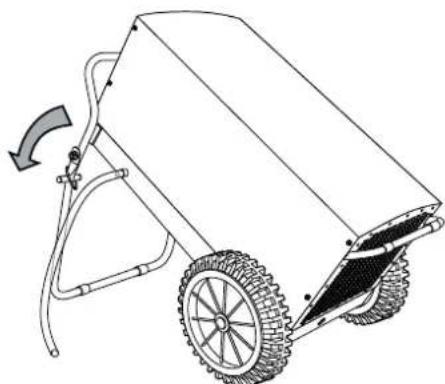

4. Se l'apparecchio si trova in posizione di lavoro, afferrare la staffa-impugnatura con entrambe le mani e alzare l'apparecchio con cautela.
5. Assicurarsi che la staffa di appoggio sia chiusa e assicurata con entrambi gli anelli di arresto (vedi capitolo «Installazione»).
6. Prendere nuovamente la staffa-impugnatura con entrambe le mani e ribaltare leggermente l'apparecchio.
7. Spostare l'apparecchio con I'auto dei rulli di trasporto.

Osservare leindicazioni seguenti dopo ogni trasporto:

1. Dopogni trasporto, riposizione prima di tutto l'apparecchio in posizione eretta.
2. Portare l'apparecchio nella sua posizione di lavoro (vedi capitolo «Installazione»).
3. Assicurarsi che il piano di appoggio gommato della staffa di appoggio venga appoggiato in piano sul pavimento. Il piano di appoggio gommato della staffa di appoggio garantisce che l'apparecchio non rotoli via.

Comando

• Una volta acceso, l'apparecchio proceeds con funzionamento completeness automatico.
  Non apriere porte o finestre.

Installazione

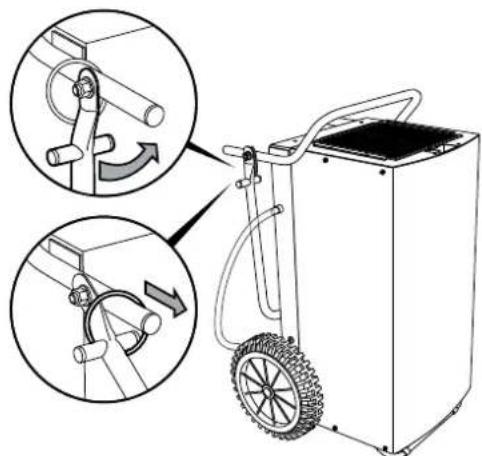

Durante l'installazione osservare le distance minime dell'apparecchio delle pareti e dagli oggetti, in conformità con il capitolo «Dati tecnici».

• Installare l'apparecchio in una posizione stabile. Utilizzare l'apparecchio esclusivamente nella sua posizione di lavoro.

• Nell'installare l'apparecchio,manteneruna distanza sufficiente dallicen di calore.
• Posizione l'apparecchio possibilmente al centro della stanza. Nell'installare più di un appearecchio, fare attenzione la ripartizione del locale tra i diversi appearecchi sua equa.
• Durante l'installation dell'apparecchio, e in particolare in ambienti bagnati, assicurare l'apparecchio sul postotramite un impianto di protezione contro la corrente di dispersione che corrisponda alle disposizioni (RCD = Residual Current protective Device).
• Assicurarsi che le prolonghe dei cavi siano completeness rrotolate.
• Assicurarsi che la tensione e l'amperaggio dell'alimentazione di corrente corrispondano alleindicazioni riportate sul contrassegno di fabbrica dell'apparecchio.
• Nel caso di utilizzo di un generatore, assicurarsi che il generatore fornisca una potenza di almeno 4 kW (La corrente di avviamento dell'apparecchio può superare quattro o cinque volte il valore nominale di corrente. Osservare esta avertenzaanche in caso di utilizzo di più apparecchi attaccati a un generatore).

Installare l'apparecchio secondo le seguenti indicazioni:

A.

B.

C.

Indicazioni relative alla potenza di deumidificazione

La potenza di deumidificazione dipenda da:

• alla qualità dell'ambiente
• dalla temperatura ambientale
  dall'umidita relativa dell'aria

Quanto più elevate sono la temperatura ambientale e l'umidità relativa dell'aria tanto più alta è la potenza di deumidificazione. Per l'utilizzo in spazi abitativi è sufficiente un'umidità relativa dell'aria del 50-60% circa. In magazzini e archivi l'umidità dell'aria non deve superare un valore del 50% circa.

Elementi di lavoro

N. Elemento di lavoro

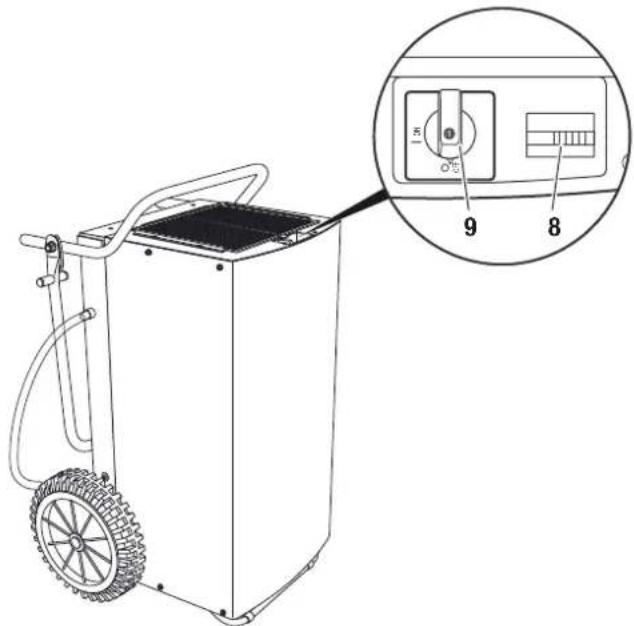

8 Contatore delle ore di funzionamento

9 Interruttatore di rete:«ON»: Apparecchio è accesso.«OFF»: Apparecchio è spento.

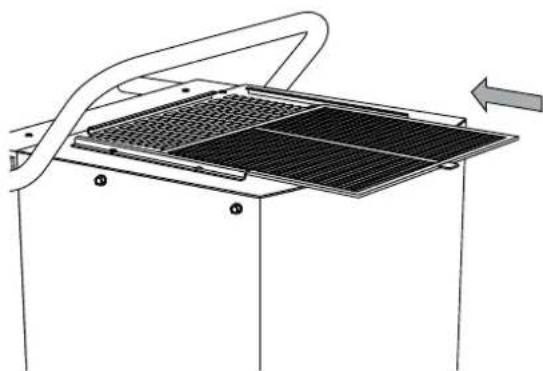

Messa in funzione Inserimento del filtro dell'aria

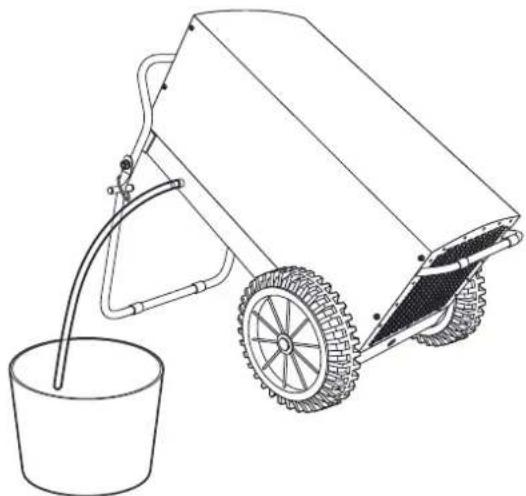

Posa del tubo di scarico della condensa

Avverenza:

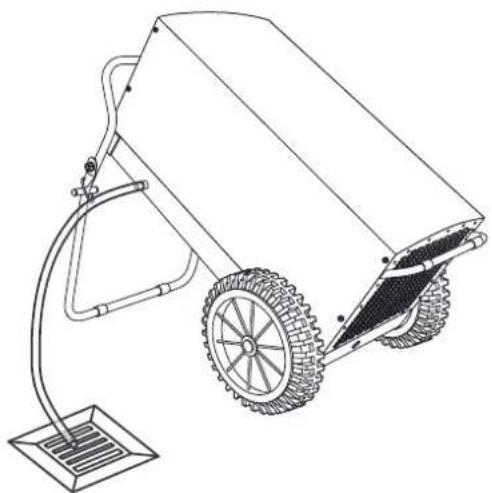

Alla segna dell'apparecchio, il tubo di scarico della condensa è gli montato.

1. Assicurarsi che il tubo di scarico della condensa sia stato collegato correttamente all'apparecchio e che non presenti segni di danneggiamento.

2. Posizione l'estremità del tubo di scarico della condensa a se-
   conda sei casi di utilizzo di seguito riportati:

3. Posare un contentatore sufficientemente grande (min. 90 litri) accanto all'apparecchio e infilarci l'estremita del tubo flessibile. Controllare regolarmente il livello di riempimento del contentatore.

• Posizione l'estremità del tubo di scarico della condensa al di sopra di uno scarico dell'acqua. Per distance maggiori è possibileancheutilizzareun tubo piulungolldelstesso tipo.

• L'apparecchio più essere messo in funzione con l'opzione della pompa per condensa. Contattate il vostro servizio clienti TROTEC®.

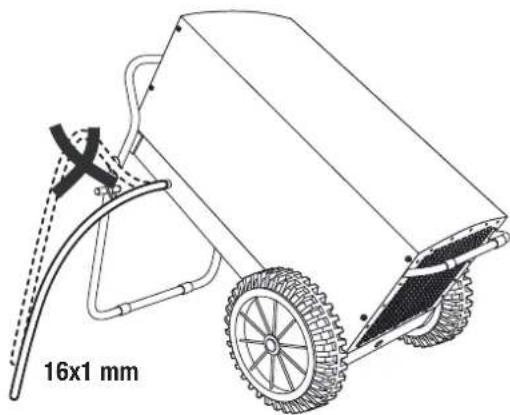

• Assicurarsi che il tubo di scarico della condensa abbia una pendenza costante.

Accensione dell'apparecchio

1. Assicurarsi che il tubo di scarico della condensa (5) sia stato collegato correttamente e posato a regola d'arte. Evitare i pe-ricoli d'inciampo.
2. Assicurarsi che il tubo di scarico della condensa (5) non sia inflesso o incastrato e che non si trovi alcun oggetto appoggiato sopra al tubo di scarico della condensa (5).
3. Assicurarsi che la condensa possa defluire regolarmente.
4. Inserire la presa di rete in una presa di rete regolarmente protetta. Evitare i pericoli d'inciampo.
5. Eventualmente, svuotare la condensa presente nell'apparecchio attenuando il tasting per lo svuotamento dell'acqua residua della pompa per condensa (opzionale).
6. Assicurarsi che l'apparecchio venga appoggiato in modo stabile sulla sua posizione di lavoro.
7. Accendere l'apparecchio con l'interruttore di rete (9).

Modalità «Funzionamento continuo»

Durante il funzionamento continuo l'appareccchio deumidifica l'aria in modo continuativo e indipendente dall'umidità presente.

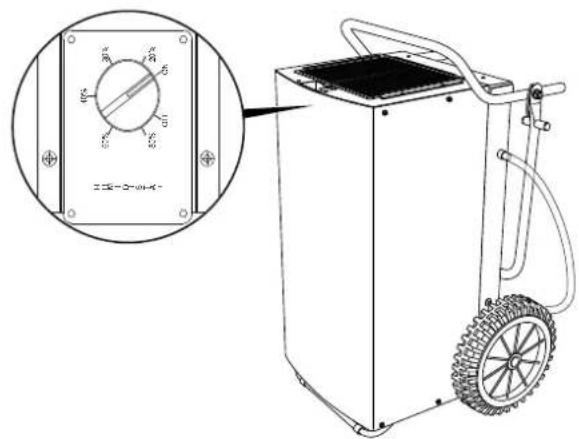

Modalità «Funzionamento con igrosto» (opzionale)

L'apparecchio più essere什么意思 in funzione con l'opzione dell'igrostato.

L'igrostato accende o spegne l'apparecchio a seconda del valore di umidità dell'aria raggiunto.

Quando l'apparecchio vieneMESSO in funzione con un igrostato opzionale,impostare I'umidità dell'aria desiderata sull'igrostato (vedi istruzioni per I'uso dell'igrostato opzionale).

Disgelamento automatico

A seconda della temperatura dell'aria e dell'umidità relativa dell'aria, le lamelle del vaporizzatore posso nghiacciarsi. Lo sbrinatore automatico a gas caldo installato nell'apparecchio si accende automaticamente in caso di necessità. Durante lo sbrinamento il funzionamento del deumidificatore viene interrotta per una breve durata.

Messa fuori funzione

1. Spagnere l'apparecchio con l'interruttore di rete (9).
2. Eventualmente, svotare la condensa presente nell'apparecchio attivando il tasto per lo svotamento dell'acqua residua della pompa per condensa (opzionale).
3. Non toccare la spina di rete con mani umide o bagnate.
4. Estrarre la spina di rete alla presa di rete.
5. Rimuovere il tubo di scarico della condensa (5) e il liquido residuo inesso contento.

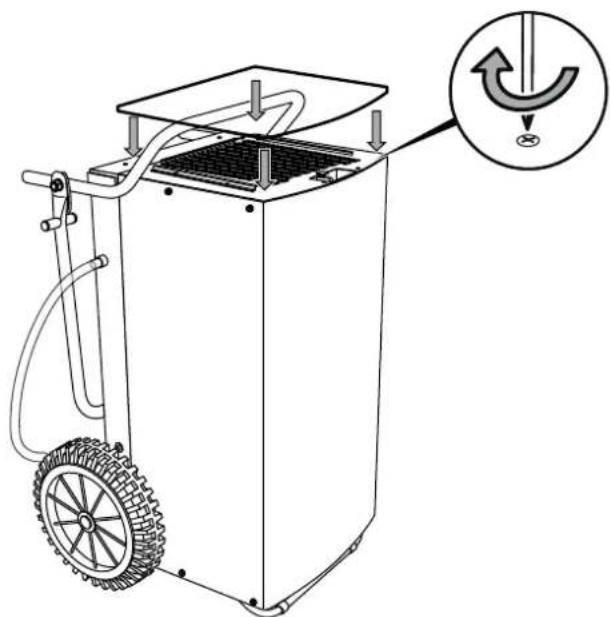

6. Pulire l'apparecchio e in particolare il filtro dell'aria secondo quanto indicato nel capitolo «Manutenzione».
7. Immagazzinare l'apparecchio secondo quanto indicato nel capitolo «Immagazzinaggio».

Erroredisturbi

Il funzionamento impeccabile dell'apparecchio è stato controllato più volte durante la sua produzione. Nel caso in cui dovessero, ciononostante, insorgere dei disturbi nel funzionamento, controllare l'apparecchio secondo la seguente lista.

Attenzione!

Per evitare di danneggiare l'apparecchio e far scattare le sicure o il salvamotore, in caso di arresto dell'apparecchio, attendere almeno 5 minuti prima di riaccendere l'apparecchio.

L'apparecchio non si avvia:

• Controllare l'allaccio alla rete (230 V/1~/50 Hz).
• Controllare che la spina di rete non sia danneggiata.
• Controllare se l'interruttore di rete (9) si trovava nella posizione «ON».
• Controllare la protezione di rete a piè d'opera.
• Nel caso in cui l'apparecchio venga azionato con un igrostato (opzionale), controllare l'umidità dell'aria desiderata. L'umidità dell'aria nel luogo di installatione delve trovarsi al di sopra del Campo selezionato. Ridurre l'umidità dell'aria desiderata pre-seLECTIONATA.
• Far eseguire un contrôle elettrico da un'impresa specializzata in tecnica del freddo e in tecnica di condizionamento dell'aria o alla TROTEC®.

L'apparecchio è in funzione ma non vi è alcuna formazione di condensato:

• Controllare che il tubo di scarico della condensa sia ben posiz. zionato.
• Controllare che la pompa per condensa (opzionale) funzioni perfettamente e che non vi siano rumori o vibrazioni inusuali. Rimuovere la sporciazza esterna.
• Controllare la temperatura ambientale. Rispettare l'area di lavoro ammissibile dell'apparecchio, in conformità con i dati tec-nici.
• Assicurarsi che umidità relativa dell'aria corrisponda ai dati tecnici.
• Nel caso in cui l'apparecchio venga azionato con un igrostato (opzionale), controllare l'umidità dell'aria desiderata. L'umidità dell'aria nel luogo di installatione deve trovarsi al di sopra del Campo selezionato. Ridurre l'umidità dell'aria desiderata pre-seLECTIONATA.
• Controllare che il filtrlo dell'aria non sia sporco. In caso di necessità, pulire o sostituire il filtrlo dell'aria.

L'apparecchio è rumoroso o vibra, fuoriesce del condensato:

• Controllare se l'apparecchio è stato installato in posizione eretta e si trovava su una superficie pianà.

L'apparecchio si riscalda molto, è rumoroso o perde potenza:

• Controllare che le entrate dell'aria e il filtrlo dell'aria non siano sporchi. Rimuovere la sporcizia esterna.
• Controllare che nell'interno dell'apparecchio non ci sia sporci-zia (vedi capitolo «Manutenzione»). Eventualmente, pulire l'interno dell'apparecchio secondo leindicazione riportate nel capitolo «Pulitura degli interni mediate aria compressa'.

L'apparecchio anymore non funziona perfettamente durante quosti controlli?

Portare l'apparecchio da un'impresa specializzata in tecnia del freddo e in tecnia di condizionamento dell'aria o alla TROTEC per farlo riparare.

Manutenzione

Intervalli di manutenzione

Intervallo di manutenzione	prima di anni messa in funzione	in caso di necessità	almeno anni 2 settimane	almeno anni 4 settimane	almeno anni 6 mesi	almeno una volta l'anno
Svuotare la pompa per condensa, la vasca per il condensato overo l'essiccatore edile		X
Controllare che non ci sa'sporcizia o dei corpi estranei sulle aperture di aspirazione e di scarico, eventualmente pulire	X	X		X
Contollo visivo che non ci sa'sporcizia nell'interno dell'apparecchio		X		X
Pulitura degli interni mediating aria compressa X X
Controllare che non ci sa'sporcizia o dei corpi estranei sulla gratà di aspirazione e sul filtrò dell'aria, eventual-mente pulire o sostituire	X		X
Sostituire il filtrò dell'aria X
Controllare che non ci siano danneggiamenti X
Controllare le viti di fissaggio X X
Corsa di collaudo X

Protocolo di manutenzione

Tipodiapparecchio:

Numero apparecchio:

Intervallo di manutenzione	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16
Controllare che non ci sia sporcizia o dei corpi estranei sulle aperture di aspirazione e di scarico, eventuale-mente pulire
Pulitura dell'esterno
Contollo visivo che non ci sia sporcizia nell'interno dell'appareccchio
Pulitura degli interni mediating aria compressa
Controllare che non ci sia sporcizia o dei corpi estranei sulla gratà di aspirazione e sul filtrò dell'aria, even-tualmente pulire o sostituire
Sostituire il filtrò dell'aria
Controllare che non ci siano danneggiamenti
Controllare le viti di fissaggio
Corsa di collaudo
Note:

1. Data: Firma:	2. Data: Firma:	3. Data: Firma:	4. Data: Firma:
5. Data: Firma:	6. Data: Firma:	7. Data: Firma:	8. Data: Firma:
9. Data: Firma:	10. Data: Firma:	11. Data: Firma:	12. Data: Firma:
13. Data: Firma:	14. Data: Firma:	15. Data: Firma:	16. Data: Firma:

Lavori da eseguire prima dell'inizio della manutenzione

1. Non toccare la spina di rete con mani umide o bagnate.
2. Estrarre la spina di rete primi di iniziare qualsiasi lavoro!

I lavori di manutenzione sull'impianto elettrico o sulla tecnia di condizionamento devono essere eseguite esclusivamente da imprese specializzate in tecnia del freddo e in tecnia di condizionamento dell'aria o alla TROTEC®.

Controllo visivo che non ci sia sporcizia nell'interno dell'apparecchio

1. Rimuovere il filtro dell'aria (vedi capitolo «Pulitura delle entrata dell'aria e del filtrato dell'aria»).
2. Con una torcia, fare luce nelle aperture dell'apparecchio.
3. Controllare che non ci sia dello sporco all'interno dell'apparecchio.
4. Se si riconsocono delle impurità, pulire l'apparecchio come riportato nel capitolo «Pulitura delle entrate dell'aria e del filtrò dell'aria», con un depuratore ad alta pressione.
5. Riposizionare il filtro dell'aria.

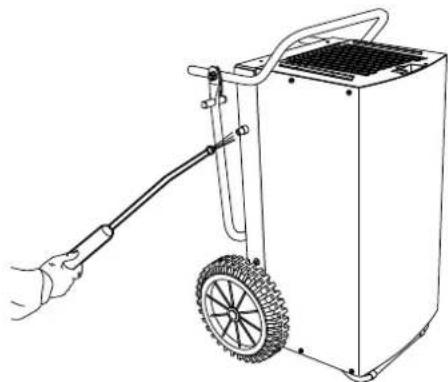

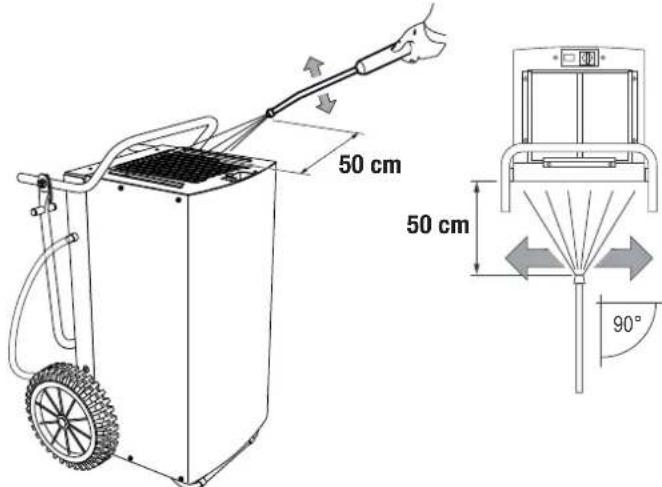

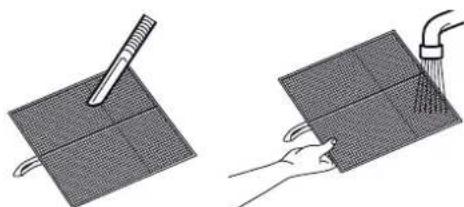

Pulitura delle entrate dell'aria e del filtro dell'aria

A.

B.

C.
D.

Attenzione!

Dopo aver pulito l'apparecchio con un depuratore ad alta pressione, controllare che il filtro dell'aria precedentamente rimioso non abbia segni di danneggiamento. Gli angoli e i bordi del filtrio dell'aria non devono essere deformati o arrotondati.

Prima di reinserire il filtrlo dell'aria, assicurarsi che non si danneggiato e che sua asciutto!

Osservare il capitolo «Intervalli di manutenzione» per sostituire il filtro per tempo!

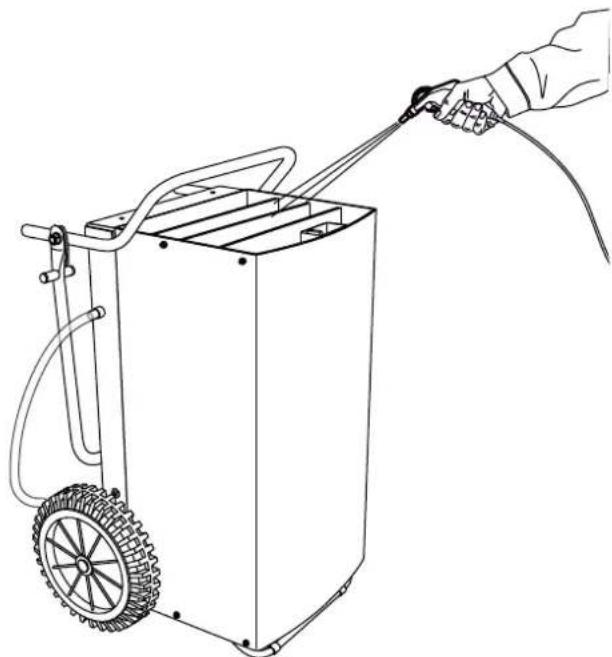

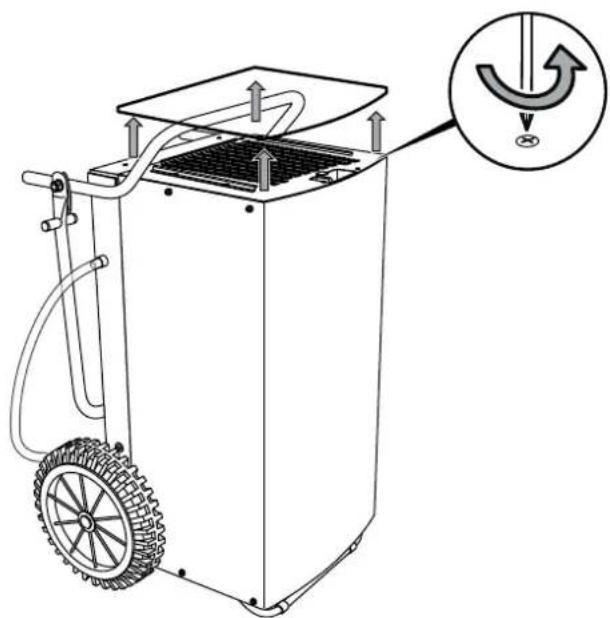

Pulitura degli interni mediente aria compressa

A.

D.

B.
E.

C.

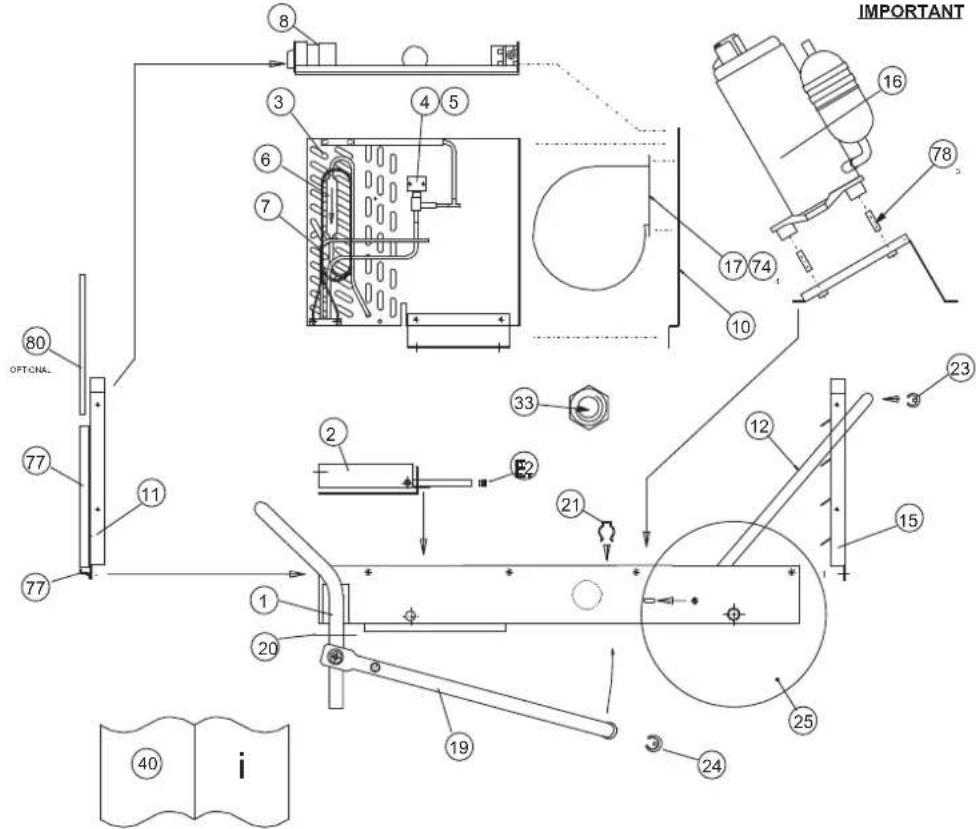

Prosepto dei componenti ed elenco dei componenti Componenti principale

Avverenza!

I numero di posizione dei componenti si differenzia dai numero di posizione degli elemento costruttivi utilizzati nelle istruzioni d'uso.

FIG 2 COMPLEXED/RESOLUTED HONOCLIPID (kDa)

IMPORTANT
B.

GAS CHARGE 1.050kg

MAINS LEAD EUROPE

N.Numero articolo Componente		te N.Numero articolo Componente
1 SD51	2901 BTM casing assembly 22 7330000884 pipe insert bung
2 SD364402 drip tray 23 7310000202 saddle foot
3 7162000933 evaporator/condenser assembly 24 7310000201 saddle foot		25 mm tube
4 7140001337 defrost valve	25 7600001249	wheel	330 0/D 30-58-133
5 7420001338 solenoid coil	27 7333000378	plug/lead assembly
6	7220000195	drier molecular sieve 1/4 x 1/4	33	SP152150	M20 plastic gland back nut
7	P524750	capillary 0.102" OD x 0.060" ID x 55"	40	SD533252	user manual
8 SA373504 electric box assembly 45 SD182554 refrigerant R407c
10 SD521850 fan mounting panel	46 7242000173	top cover
11 7242000174 inlet grill	74 SP144250		clip U nut no. 8 screw
15 SD509601 outlet grill	77 SD512850 filter guide
16 7161000931 rotary compressor	78 SD520852	spacer		37 mm LG10 mm O/D8.20 mm I/D
17 7150000932 centrifugal fan
19 SD365450 lifting leg black
20 SD365550 locking ring BLK	51-22-103
21 7242000169 spring clip

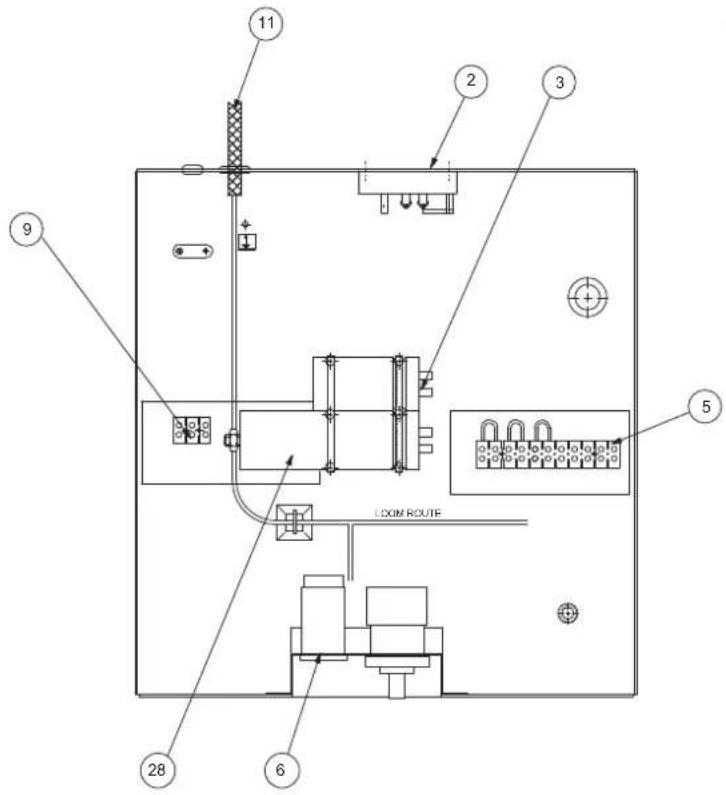

Elenco componenti - impianto elettrico

N.Numero articolo Componente

2 7140000928 defrost stat
3 SD022550 capacitor 35 μF 440 V 50/60 Hz
4 7130000918 rotary switch 2 pole on/off
5 SAD98763 terminal block 11-way 10 A
6 7140000899 operating hours counter assembly
9 SA098762 terminal block 3-way 10 A
28 SD271250 capacitor 8 μF 500 V 50/60 Hz

Awertenza!

I numero di posizione dei componenti si differenziaz dai numero di posizione degli elementi costruttivi utilizzati nelle istruzioni d'uso.

Smaltimento Dichiarazione di conformità

Gli apparecchi elettronici non devono essere gettati tra i rifiuti domestici, ma all'interno dell'Unione Europea devono essere smaltiti a regola d'arte - come da direttiva 2002/96/CE DEL PARLAMENTO EUROPEO E DEL

CONSIGLIO del 27 gennaio 2003 sui vecchi apparecchi elettrici ed elettronici. Al termine del suo utilizzo, vi preghiamo di smaltire quello apparecchio in base alle disposizioni di legge vigenti.

L'apparecchio viene fatto funzionare con un refrigerante non inquinante e neutrale per l'ozono (vedi capitolo «Dati tecnici»). Smaltire il refrigerante / la miscela dell'olio presenti nella'apparecchio in modo appropriato e in conformità con la legislatura nazionale vigente.

ai sensi della direttiva CE Bassa Tensione 2006/95/CE e della direttiva CE 2004/108/CE sulla compatibilità elettromagnetica. Con la presente dichiariamo che il essiccatore di condensa TTK 800 è stato sviluppato, costruito e prodotto in conformità con le direttive CE citate.

Norme armonizzate applicate:

IEC 60335-1:2001/A2:2006

IEC 60335-2-40:2002/A1:2005

IEC 62233:2005

Il contrassegno Sètrova sul contrassegno di fabbrica dell'apparecchio.

Produtto:

Direttore: Detlef von der Lieck

Inhoudsopgave
