BEDIENUNGSANLEITUNG TTK 800 TROTEC

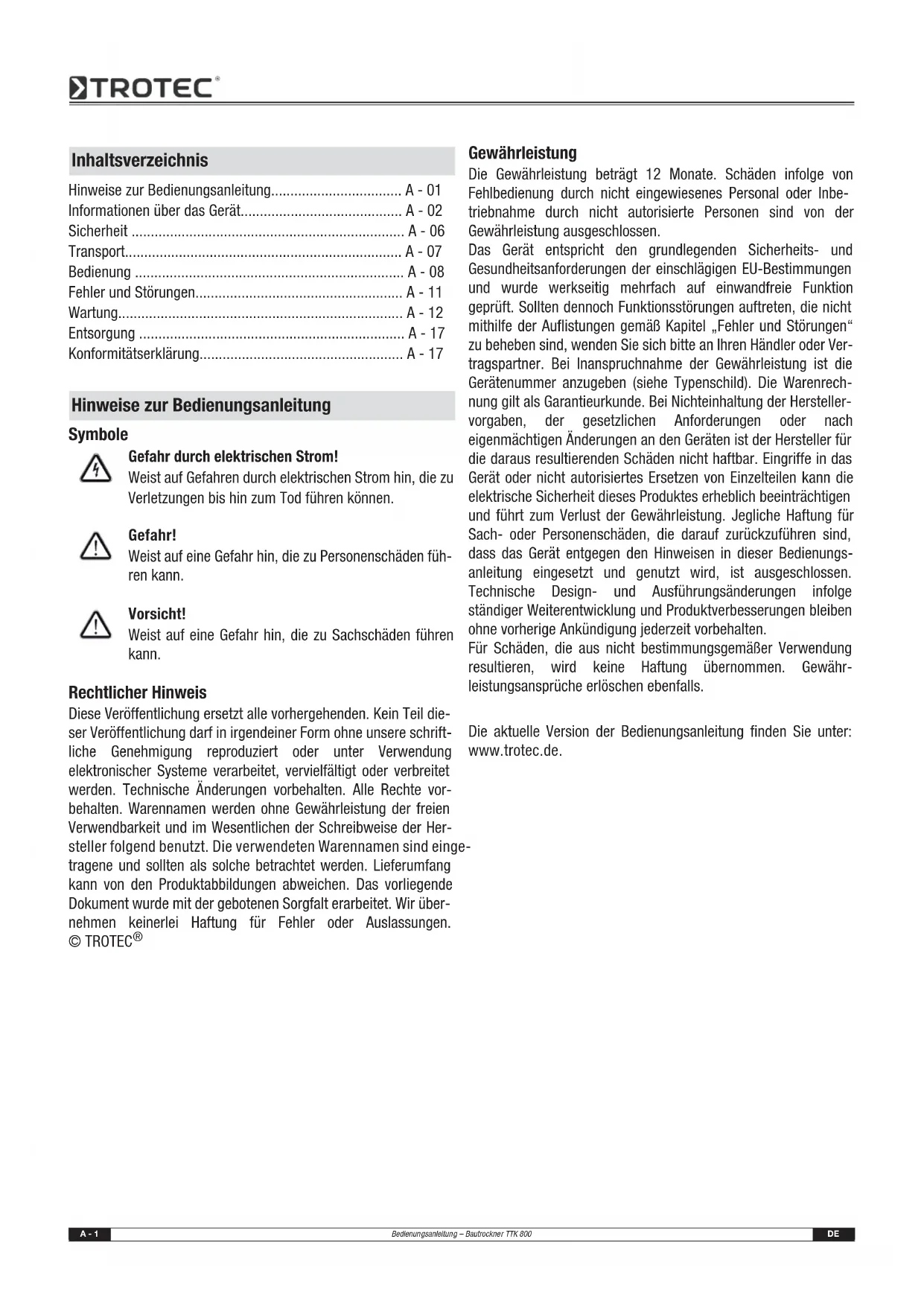

Hinweise zur Bedienungsanleitung. A-01

Informationen über das Gerät. A-02

Sicherheit A-06

Transport. A-07

Bedienung A-08

Fehler und Störungen. A-11

Wartung. A-12

Entsorgung A-17

Konformitätserklarung A-17

Hinweise zur Bedienungsanleitung

Symbole

Gefahr durch elektrischen Strom!

Weist auf Gefahren durch elektrischen Strom hin, die zu Verletzungen bis hin zum Tod führen können.

Gefahr!

Weist auf eine Gefahr hin, die zu Personenschäden führen kann.

Vorsicht!

Weist auf eine Gefahr hin, die zu Sachschäden führen kann.

Rechtlicher Hinweis

These Veröffentlichung ersetzt alle vorhergehenden. Kein Teil dieser Veröffentlichung darf in irgendeiner Form ohne unsere schriftliche Genehmigung reproduziert oder unter Verwendung elektronischer Systeme verarbeitet, vvielfaltigt oder verbreitet werden. Technische Änderungen vorbehalten. Alle Rechte vorbehalten. Warennamen werden ohne Gewährleistung der freiend Verwendbarkeit und im Wesentlichen der Schreibweise der Hersteller folgend benutzt. Die verwendeten Warennamen sind eingtragene und sollenn als solche betrachtet werden. Lieferumfang kann von den Produktabbildungen abweichen. Das vorliegende Dokument wurde mit der gebotenen Sorgfait erarbeitet. Wir übernehmen keinerlei Haftung für Fehler oder Auslassungen. © TROTEC®

Gewährleistung

Die Gewährleistung beträgt 12 Monate. Schäden infolge von Fehlbedienung durch nicht eingewiesenes Personal oder Inbetriebnahme durch nicht autorisierte Personen sind von der Gewährleistung ausgeschlossen.

Das Gerät entspricht den grundlegenden Sicherheits- und Gesundheitsanforderungen der einschlädigen EU-Bestimmungen und wurde werkweit mehrfach auf einwandfrei Funktion geprüft. Sollen denenk Hoch Funktionstörungen auften, die nicht mithilfe der Auflistungen gemäß Kapitel „Fehler und Störungen" zu beheben sind, wenden Sie sichitte an ihren Handler oder Vertragspartner. Bei Inanspruchnahme der Gewährleistung ist die Gerätenummer anzugegeben (siehe Typenschild). Die Warenrechnung gilt als Garantieurkunde. Bei Nichteinhaltung der Herstellervorgaben, der gesetzlichen Anforderungen oder nach eigenmächtigen Änderungen an den Geräten ist der Hersteller für die daraus resultierenden Schäden nicht haftbar. Eingriffe in das Gerät oder nicht autorisiertes Ersetzen von Einzelteilen kann die elektrische Sicherheit这点es Produktes erheblich beeinträchtigen und führt zum Verlust der Gewährleistung. Jegliche Haftung für Sach- oder Personenschäden, die darauf zurückzuführen sind, dass das Gerät entgegen den Hinweisen in dieser Bedienungsanleitung eingesetzt und genutzt wird, ist ausgeschlossen. Technische Design- und Ausführungsänderungen infolgeständiger Weiterentwicklung und Produktverbesserungen bleiben ohne vorherige Ankündigung jederzeit vorbehalten.

Für Schäden, die aus nicht bestimmungsgemäßer Verwendung resultieren, wird keine Haftung übernommen. Gewährleistungsansprüche erlöschen ebenfals.

Die aktuelle Version der Bedienungsanleitung finden Sie unter: www.trotec.de.

Informationen über das Gerät

Gerätebeschreibung

Mithilfe des Kondensationsprinzips sorgt das Gerät für eine automatische Luftentfeuchtung von Räumen. Hierzu kann das Gerät im Dauerbetrieb verwendet werden.

Der Ventilator saugt die feuchte Raumluft am Luftinlass (2) über den Luftfilter (3), den Verdampfer und dem dahinterliegenden Kondensator an. Am kalten Verdampfer wird die Raumluft bis unter den Taupunkt abgekühlt. Der in der Luft enthaltene Wasserdampf schlägt sich als Kondensat bzw. Reif auf den Verdampferlamellen nieder. Am Kondensator wird die entfeuchtete, abgekühzte Luft wieder erwartmt und uber den Luftauslass (6) ausgeblasen. Die so aufbereitetete, trockenere Luft wird wieder mit der Raumluft vermisch. Aufgrund der ständigen Raumluftzirkulation durch das Gerät wird die Luftfeuchtigkeit im Aufstellungsraum reduziert. Abhängig von der Lufttemperatur und der relativen Luft-feuchtigkeit tropft das kondensierte Wasser stetig oder nur wahrrend der periodischen Abtauphasen in die Kondensatwanne. Über eine druckfeste Rohrverbindung wird das Kondensat mithilfe des vormontierten Kondensatablassschlauches (5) aus dem Gerät gefordert.

Optional kann das kondensierte Wasser mithilfe einer nachrustbaren Kondensatpumpe abgeleitet werden.

Das Gerät ist zum Transport mit einer Griff-Bügelstange (1) und Transportrollen (4) versehen. In Arbeitsposition liegt das Gerät gekippt auf dem Standbügel (7).

Das Gerät ermöglicht eine Absenkung der relativen Luftfeuchtigkeit auf bis zu ca. 35% . Aufgrund der im Betrieb entwickelten Wärmeabstrahlung kann die Zimmertemperatur um ca. 1-3 °C ansteigen.

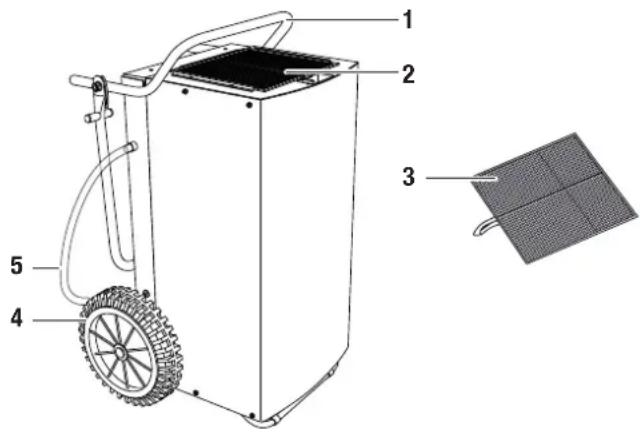

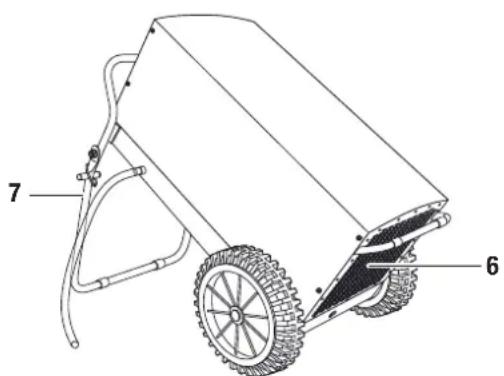

Geratedarstellung und Bedienelemente

Nr. Bedienelement

1 Griff-Bügelstange

2 Lutteinlass

3 Luftfilter

4 Transportrollen

5 Kondensatablassschlauch

6 Luftauslass

7 Standbügel

Lieferumfang (standard)

Bautrockner TTK 800
- Luftfilter
Kondensatablassschlauch
Bedienungsanleitung

Optionales Zubehör

• Luftfilter
  Hygrostat
• Kondensatpumper
• Energiekostenmessgerät

Technische Daten

Parameter Wert
Modell TTK 800
Entfeuchterleistung, max. 150 l / 24 h
Entfeuchterleistung (20 °C / 60 % relative Luftfeuchtigkeit) 55 l / 24 h
geeignet für Raumgroßen bis: Bautrocknung oder Wasserschadensbeseitigung Trockenhaltung	800 m31600 m3
Betriebstemperatur 0-40 °C
Arbeitsbereich relative Luftfeuchtigkeit 35-100 %
Luftleistung, max. 940 m3/h
Elektroanschluss 230 V / 50 Hz / 9,5 A
Leistungsaufnahme, max. 2,4 kW
Leistungsaufnahme, Durchschnitt 1,7 kW
Netzabsicherung bauseits 16 A
Kompressor Rollkolben
Käitemittel	R407c
Käitemittelmenge	1,05 kg
Gewicht	70 kg
Maße (HxTxB)	1020 x 585 x 630 mm
Mindestabstand zu Wänden / Gegenständen	A: Oben: 50 cmB: Hinter: 50 cmC: Seite: 50 cmD: Vorne: 50 cm
Schalldruckpegel LpA (3 m; gemäß DIN 45635-01-KL3)	60 dB(A)

Leistungsaufnahme

Die Leistungsaufnahme des Gerätes ist abhängig von der aktuellen Raumtemperatur und der relativen Luftfeuchtigkeit.

Multiplizieren Sie die Betriebsstunden (siehe Betriebsstundenzähler in Kapitel „Bedienelemente“) mit einem Verbrauchswert von einem Kilowatt pro Stunde, um die ungebährte Leistungsaufnahme zu ermitteln.

Zur exakten Ermittlung des Leistungsaufnahme kann ein optional erhaltliches Energiekostenmessgerät zwischen Bautrockner und Stromquelle geschaltet werden. Kontaktieren Sie hierzu ihren TROTEC®-Kundenservice.

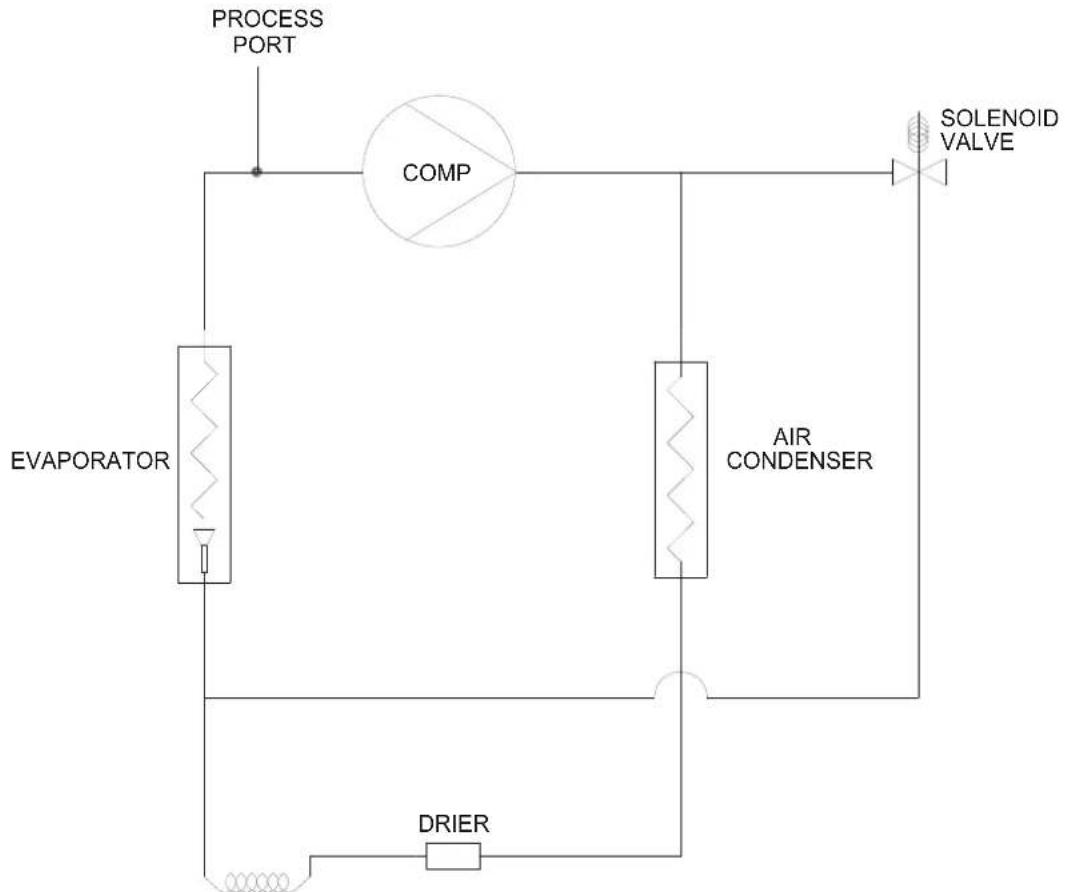

Diagramm Kältekreislauf

Schaltplan

1	INITIAL ISSUE	1394	KV	ISO'01'16
66.07	APPD DATE
		CHROMOSCHARGE

Sicherheit

Lesen Sie diese Anleitung vor Inbetriebnahme / Verwendung des Gerätes sorgfältig und bewahren Sie sie immer in unmittelbarer Höhe des Aufstellortes bzw. am Gerät auf!

• Betreiben Sie das Gerät nicht in explosionsgeführdeten Räumen.
• Betreiben Sie das Gerät nicht bei öl-, schwefel-, chlor-, säureoder salzhaltiger Atmosphäre.
• Betreiben Sie das Gerät nicht in mit Aceton, unverdünnten Sauren oder Lösungsmitteln beaufschlagten Räumen.
• Stellen Sie das Gerät aufrecht und standsicher auf.
• Setzen Sie das Gerät während des Betriebs keinem direkten Wasserstrahl aus.
• Stellen Sie sicher, dass Luftseinlass und Luftauslass frei sind.
• Stellen Sie sicher, dass die Ansaugseite stets frei von Schmutz und losen Gegenständen ist.
• Stecken Sie niemals Gegenstände oder Gliedmaße in das Gerät.
• Wahlrend des Betriebs decken Sie das Gerät nicht ab und transportieren Sie es nicht.
• Setzen Sie sich nicht auf das Gerät.
• Stellen Sie sich, dass alle sich außerhalb des Gerätes befindlichen Elektrokabel vor Beschädigungen (z. B. durch Tieere) geschützt sind.
• Wahlen Sie Veränderungen des Anschlusskabels unter Berücksichtigung der Geräteanschlussleistung, der Kabellänge und des Verwendungszwecks aus. Vermeiden Sie elektrische Überlast.
• Transportieren Sie das Gerät ausschließlich aufrecht und mit entleerter Kondensatpumpe und Kondensatwanne.
• Entsorgen Sie das angesammelte Kondensat. Trinken Sie es nicht. Es besteht Infektionsgefahr!

Bestimmungsgemäß Verwendung

Verwenden Sie das Gerät TTK 800 ausschließlich als mobilen Industrietrockner zum Trocknen und Entfeuchten der Raumluft, unter Einhaltung der technischen Daten.

Zur bestimmungsgemäBen Verwendung gehoren:

• das Trocknen und Entfeuchten von:

• Produktionsanlagen, unterirdischen Räumen
  Lagern, Archiven, Laboren

• Räumen und Flächen nach Wasserschäden durch Rohrbruch oder Überschwemmungen

• die ständige Trockenhaltung von:

• Instrumenten, Geräten, Aktien

• elektrischen Schaltzentralen, Kesselanlagen, Turbinen und Rohrsystemen in Kraftwerken
• feuchtempfindlichen Ladungen etc.

Bestimmungswidrige Verwendung

Stellen Sie das Gerät nicht auf überschwemmen Untergrund auf. Verwenden Sie das Gerät nicht im Freien. Legen Sie keine Gegenstände, wie z. B. nasse Kleidungsstücke, zum Trocknen auf das Gerät. Eigenmächtige, nicht von TROTEC® vorgesehene bauliche Veränderungen, An- oder Umbauten am Gerät sind verboten.

Personalqualification

Personen die diesen Gerät verwenden, mösen:

• sich der Gefahren bewusst sein, die beim Arbeiten mit Elektrogeräten in feuchter Umgebung entstehen.
• Maßnahmen zum Schutz vor direkter Berührung der stromführenden Teile treffen.
• die Bedienungsanleitung, insbesondere das Kapitel „Sicherheit“, gelesen und verstanden haben.

Wartungstätigkeiten an der Elektrik bzw. an der Klimatechnik)dürfen nur von Fachbetrieben für Käte- und Klimatechnik oder von TROTEC® durchgefuhrt werden.

Restgefahren

Gefahr durch elektrischen Strom!

Arbeiten an elektrischen Bauteilen dürfen nur von einem autorisierten Fachbetrieb durchgeführt werden!

Gefahr durch elektrischen Strom!

Entfernen Sie vor allen Arbeiten am Gerät den Netzstecker aus der Netzsteckdose!

Vorsicht!

Um Beschädigungen am Gerät zu vermeiden, betreiben Sie das Gerät niemals ohne eingesetzten Luftfilter!

Gefahr!

Von diesen Gerät konnen Gefahren ausgehen, wenn es von nicht eingewiesen den Personen unsachgemäß oder nicht bestimmungsgemäß eingesetzt wird! Beachten Sie die Personalqualifikationen!

Gefahr!

Ein umkippendes Gerät kann Sie verletzen! Neigen Sie das Gerät nur leicht und verfahren Sie es vorsichtig. Ziehen Sie ggf. eine weitere Person hinzu. Bei größeren Strecken transportieren Sie das Gerät mit einem Gabelstapler oder Hubwagen. Halten Sie sich nicht unter dem angehobenen Gerät auf.

Verhalten im Notfall

1. Trennen Sie im Notfall das Gerät vom Strom.
2. Schlieben Sie ein defektes Gerät nicht wieder an den Netzanschluss an.

Transport

Das Gerät ist zum leichteren Transport mit Transportrollen und einer Griff-Bügelstange versehen. Für den Transport des Gerätesziehen Sie ggf. eine weitere Person hinzu. Verwenden Sie zum Anheiten einen Gabelstapler oder Hubwagen. Beachten Sie folgende Hinweise vor jedem Transport:

1. Schalten Sie das Gerät am Netzschalter aus (siehe Kapitel „Bedienelemente").
2. Ziehen Sie den Netzstecker aus der Steckdose. Benutzen Sie das Netzkabel nicht als Zugschnur!
3. Entleeren Sie den Kondensatablassschlauch oder die Kondensatpumpe (optional). Achten Sie auf nachtropfendes Kondensat.
4. Falls das Gerät in Arbeitsposition steht, behmen Sie die Griff-Bügelstange in beiden Höhe und stellen Sie das Gerät vorschichtig auf.
5. Stellen Sie safer, dass der Standbügel eingeklappt und mit den beiden Sicherungsringen gesichert ist (siehe Kapitel „Aufstellung").
6. Nehmen Sie die Griff-Bügelstange erneut in beiden Höhe und kippen Sie das Gerät möglich an.
7. Verfahrens Sie das Gerät mithilfe der Transportrollen.

Beachten Sie folgende Hinweise nach jedem Transport:

1. Stellen Sie das Gerät nach dem Transport zunachst aufrecht auf.
2. Bringen Sie das Gerät in seine Arbeitsposition (siehe Kapitel „Aufstellung").
3. Stellen Sie sicher, dass die gummierte Auflagefläche des Standbügels plan auf dem Boden liegt. Die gummerte Auflagefläche des Standbügels sichert das Gerät gegen Wegrollen.

Lagerung

Bei Nichtbenutzung lagern Sie das Gerät wie folgt:

• trocken,
• unter Dach,
• in aufrechter Position an einem vor Staub und direkter Sonnen einstrahlung geschützten Platz,
• ggf. mit einer Kunststoffhülle vor eindringendem Staub geschützt.
• Die Lagertemperatur entspricht dem in Kapitel „Technische Daten" angegebenen Bereich für die Betriebstemperatur.

Bedienung

• Das Gerät arbeitet nach dem Einsatz vollautomatisch.

• Vermeiden Sie offene Türen und Fenster.

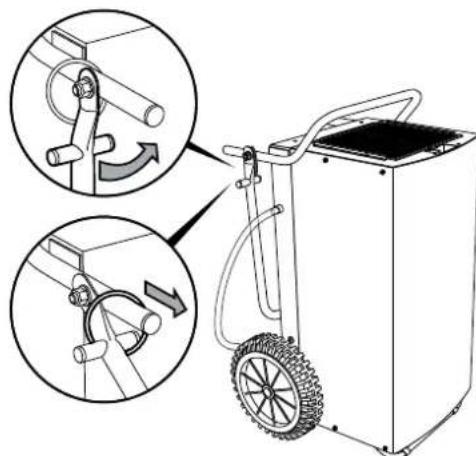

Aufstellung

Beachten Sie bei der Aufstellung des Gerätes die Mindestabstände zu Wänden und Gegenständen gemäß Kapitel „Technische Daten".

• Stellen Sie das Gerät standsicher auf. Betreiben Sie das Gerät nur in seiner Arbeitsposition.

• Halten Sie bei der Aufstellung des Gerätes ausreichend Abstand zu Wärmequellen ein.

• Stellen Sie das Gerät möglichst in der Raummitte auf. Achten Sie bei der Aufstellung mehrerer Geräte darauf, dass die Raumaufteilung zwischen den Geräten gleich groß ist.

• Bei der Aufstellung des Gerätes insbesondere in nassen Bereichen, sichern Sie das Gerät bauseits über eine den Vorschriften entsprechende Fehlerstrom-Schutzeinrichtung (RCD = Residual Current protective Device) ab.

• Stellen Sie sicher, dass Kabelveränderungen vollständig ausbzw. abgerott sind.

• Stellen Sie sicher, dass Spannung und Stromstarke der Energieversorgung den Angaben auf dem Typenschild des Gerätes entsprechen.

• Stellen Sie bei Verwendung eines Generators sichere, dass der Generator mindestens eine Leistung von 4 kW liefert (Der Anlaufstrom des Gerätes kann den Nennstromwert um das Vier-bis Fünffache übersteigen. Beachten Sie diesen Hinweis auch bei der Verwendung mehrerer Geräte an einem Generator).

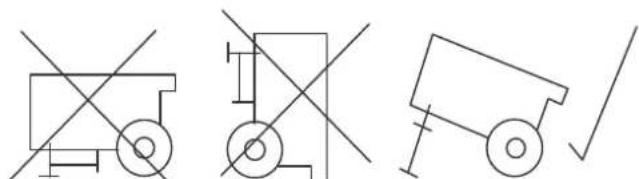

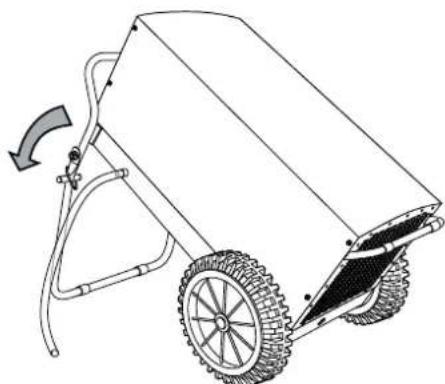

Stellen Sie das Gerät wie folgt auf:

A.

B.

C.

Hinweise zur Entfeuchtungsleistung

Die Entfeuchtungsleistung hangt ab von:

• der räumlichen Beschaffenheit
  der Raumtemperatur
• der relativen Luftfeuchtigkeit

Je hörher die Raumtemperatur und die relative Luftfeuchtigkeit,esto größter ist die Entfeuchtungsleistung.

Für den Einsatz in Wohnräumen genugt eine relative Luftfeuchigkeit von ca. 50-60%. In Lagern und Archiven sollen die Luftfeuchigkeit einen Wert von ca. 50% nicht überschreiben.

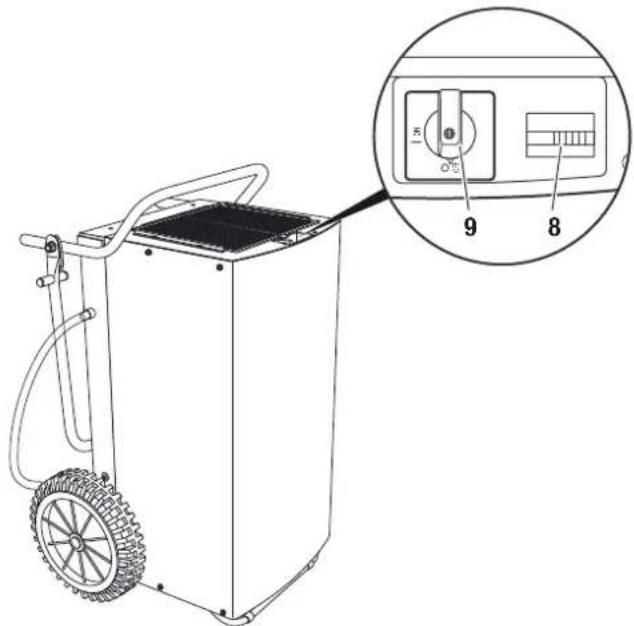

Bedienelemente

Nr. Bedienelement

8 Betriebsstundenzahler
9	N e t z s c h a l t e r :ON": Gerät ist eingeschaltet.OFF": Gerät ist ausgeschaltet.

Inbetriebnahme

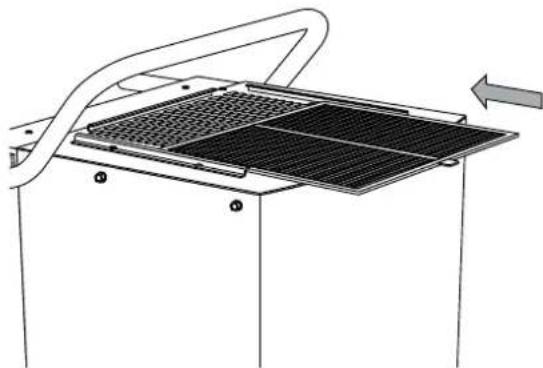

Luftfilter einsetzen

Kondensatablassschlauch verlegen

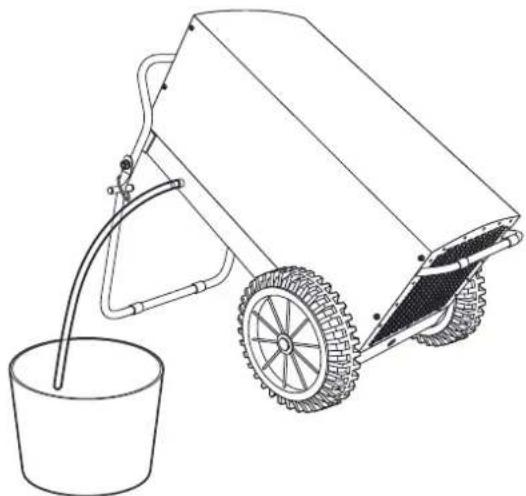

Hinweis:

Bei Auslieferung des Gerätes ist der Kondensatablassschlauch bereits montiert.

1. Stellen Sie sicher, dass der Kondensatablassschlauch ordnungsgemäß am Gerät angeschlossen und beschädigungsfrei ist.

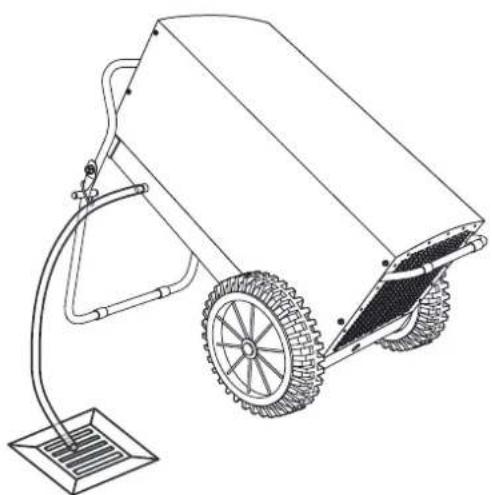

2. Platzieren Sie das Schlauchende des Kondensatablassschluches je nach Anwendungsfall wie folgt:

3. Stellen Sie einen ausreichend dimensionierten Behälter (mind. 90 Liter) geben das Gerät und legen Sie das Schlauchende hinein. Überprüfen Sie regelmäßig den Füllstand des Behäctors.

• Platzieren Sie das Schlauchende des Kondensatablasschlauches oberhalb eines Wasserabflusses. Für große Distanzen kann auch ein längerer Schlauch des gleichen Typs verwendet werden.

• Das Gerät kann optional mit einer Kondensatpumper betrieben werden. Kontaktieren Sie hierzu ihren TROTEC®-Kundenservice.

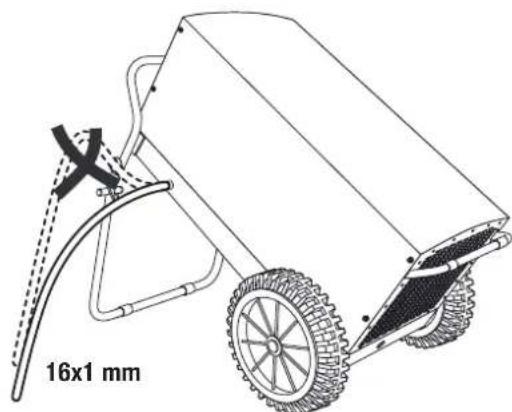

• Stellen Sie safer, dass der Kondensatablassschlauch ein permanentes Gefäle aufweist.

Gerä einschalten

1. Vergewissern Sie sich, dass der Kondensatablassschlauch (5) richtig angeschlossen und ordnungsgemäß verlegt ist. Vermeiden Sie Stolperstellen.
2. Stellen Sie sichere, dass der Kondensatablassschlauch (5) nicht geknicht oder verklemmt ist und dass keine Gegenstände auf dem Kondensatablassschlauch (5) stehen.
3. Stellen Sie sicher, dass das Kondensat ordnungsgemäß ablaufen kann.
4. Stecken Sie den Netzstecker in eine ordnungsgemäß abgesicherte Netzsteckdose. Vermeiden Sie Stolperstellen.
5. Entleeren Sie ggf. vorhandenes Kondensat aus dem Gerät, indem Sie die Taste zur Restwasserentleerung der Kondensatpumpe (optional) betätigten.
6. Stellen Sie sicher, dass das Gerät standsicher in seiner Arbeit-sposition liegt.
7. Schalten Sie das Gerät am Netzschalter (9) ein.

Betriebsart „Permanentbetrieb“

Im Permanentbetrieb entfeucht das Gerät die Luft kontinuierlich und unabhängig vom Feuchtegehalt.

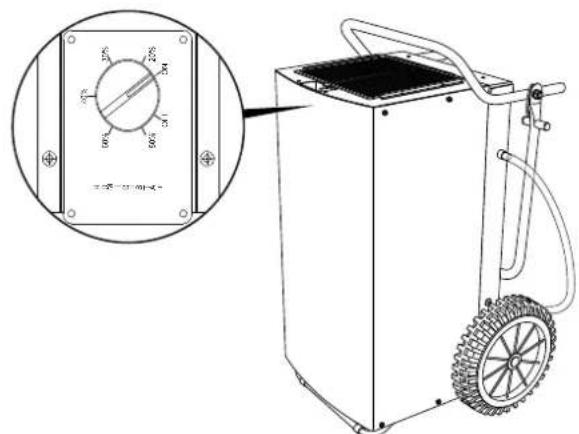

Betriebsart „Hygrostatbetrieb" (optional)

Das Gerät kann optional mit einem Hygrostat betrieben werden. Das Hygrostat schaltet das Gerät je nach Luftfeuchtewert ein oder aus.

Wenn Sie das Gerät mit einem optionalen Hygrostat betreiben, stellen Sie die gewünschte Luftfeuchtigkeit am Hygrostat ein (siehe Betriebsanleitung des optionalen Hygrostats).

Automatische Enteisung

Abhängig von der Lufttemperatur und der relativen Luftfeuchtigkeit können die Verdampferlamellen vereisen. Die im Geräteingebaute HeiBgas-Abtauautomatik schaltet sich bei Bedarf automatisch ein. Wahrend des Abtauens wird der Entfeuchtungsbetrieb kurzzeitig unterbrochen.

AuBerbetriebnahme

1. Schalten Sie das Gerät am Netzschalter (9) aus.
2. Entleeren Sie ggf. vorhandenes Kondensat aus dem Gerät, indem Sie die Taste zur Restwasserentleerung der Kondensatpumpe (optional) betätigen.
3. Berühren Sie den Netzstecker nicht mit feuchten oder nassen Händen.
4. Ziehen Sie den Netzstecker aus der Netzsteckdose.
5. Entfernen Sie den Kondensatablassschlauch (5) sowie darüber befindliche Restflüssigkeit.
6. Reinigen Sie das Gerät und insbesondere den Luftfilter gemäß Kapitel „Wartung".
7. Lagern Sie das Gerät gemäß Kapitel „Lagerung".

Fehler und Störungen

Das Gerät wurde während der Produktion mehrfach auf einwandfreie Funktion geprüft. Sollen dennoch Funktionstörungen auften, so überprüfen Sie das Gerät nach folgender Auflistung.

Vorsicht!

Um Beschädigungen am Gerät und ein Auslösen der Sicherungen oder der Motorschutzschalter zu vermeiden, warten Sie bei einem Gerätestillstand mindestens 5 Minuten ab, bevor Sie das Gerät erneut einschalten.

Das Gerät lauft nicht an:

• Überprüfen Sie den Netzanschluss (230 V/1~/50 Hz).
• Überprüfen Sie den Netzstecker auf Beschädigungen.
• Überprüfen Sie, ob sich der Netzschalter (9) in Position „ON" befindet.
• Überprüfen Sie die bauseitige Netzabsicherung.
• Falls Sie das Gerät mit einem Hygrostat (optional) betreiben, überprüfen Sie die gewünschte Luftfeuchtigkeit. Die Luftfeuchtigkeit im Aufstellraum muss oberhalb des gewählten Bereiches liegen. Reduzieren Sie die vorgewählte gewünschte Luftfeuchtigkeit.
• Lassen Sie eine elektrische Überprüfung von einem Fachbetrieb für Kälte- und Klimatechnik oder von TROTEC® durchführten.

Das Gerät lauft, aber keine Kondensatbildung:

• Überprüfen Sie den Kondensatablassschlauch auf wichtigen Sitz.
• Überprüfen Sie die Kondensatpumpe (optional) auf einwandfrei Funktion bzw. auf unübliche Vibrationen und Gerausche. Entfernen Sie äußere Verschmutzungen.
• Kontrollieren Sie die Raumtemperatur. Beachten Sie den zulässigen Arbeitsbereich des Gerätes gemäß den technischen Daten.
• Stellen Sie sichere, dass die relative Luftfeuchtigkeit den technischen Daten entspricht.
• Falls Sie das Gerät mit einem Hygrostat (optional) betreiben, überprüfen Sie die gewünschte Luftfeuchtigkeit. Die Luftfeuchtigkeit im Aufstellraum muss oberhalb des gewählten Bereiches liegen. Reduzieren Sie die vorgewählte gewürschte Luftfeuchtigkeit.

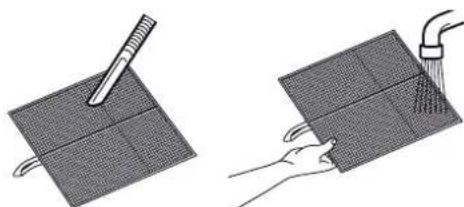

• Überprüfen Sie den Luftfilter auf Verschmutzungen. Bei Bedarf reinigen bzw. wechseln Sie den Luftfilter.

Das Gerät ist laut bzw. vibriert, Kondensat lauft aus:

• Überprüfen Sie, ob das Gerät gerade und auf einer ebenen Oberfläche stehen.

Das Gerät wird sehr warm, ist laut bzw. verliert an Leistung:

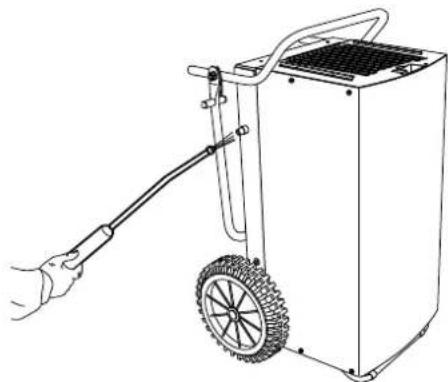

• Überprüfen Sie die Luftelinläse und Luftfilter auf Verschmuzungen. Entfernen Sie auBere Verschmuzungen.

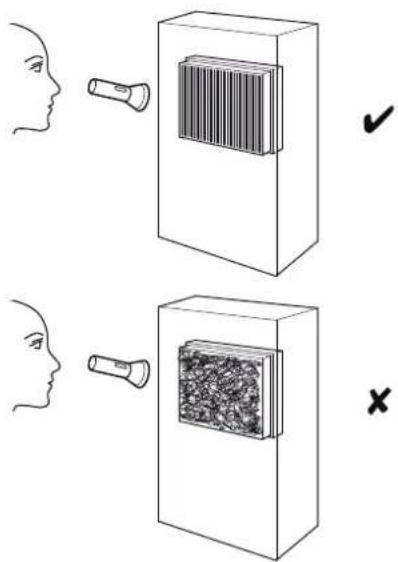

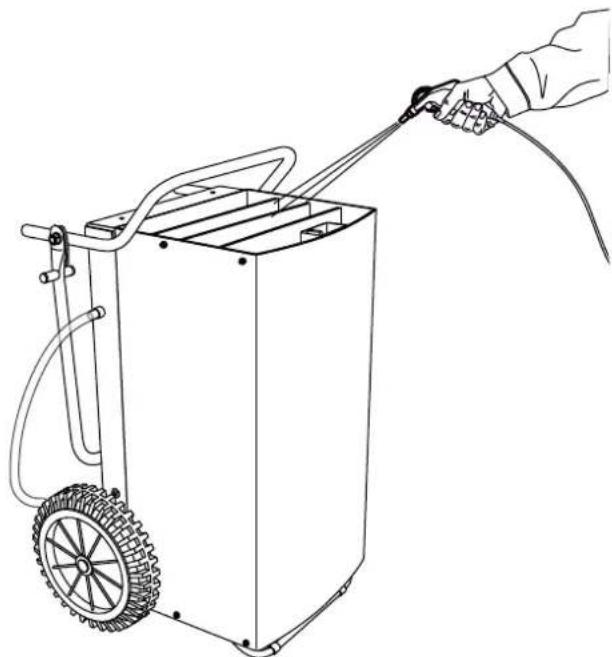

• Überprüfen Sie das Geräeinnere auf Verschmutzungen (siehe Kapitel „Wartung"). Reinigen Sie ggf. das Geräeinnere wie in Kapitel „Innenreinigung mittels Druckluft" beschrieben.

Ihr Gerät Funktioniert nach den Überprüfungen nicht einwandfrei?

Bringen Sie das Gerät zur Reparatur zu einem Fachbetrieb für Kälte- und Klimatechnik oder zu TROTEC®.

Wartung

Wartungsintervalle
Wartungs- und Pflegeprotokoll

Wartungs- und Pflegeintervall	vor jeder Inbe-triebnahme	bei Bedarf	mindestens alle 2 Wochen	mindestens alle 4 Wochen	mindestens alle 6 Monate	mindestens jährlich
Kondensatpumper, Kondensatwanne bzw. Bautrockner leeren		X
Ansaug- und Ausblösungen auf Verschmutzungen und Fremdkörper prüfen, ggf. reinigen	X	X		X
Sichtprüfung des Geräteinneren auf Verschmutzungen X
Innenreinigung mittels Druckluft X X
Ansauggitter und Luftfilter auf Verschmutzungen und Fremdkörper prüfen, ggf. reinigen bzw. auswechseln	X		X
Luftfilter auswechseln X
Auf Beschädigungen prüfen X
Befestigungsschrauben prüfen X X
Probelauf X

Geratotyp: Gerätenummer:

Wartungs- und Pflegeintervall	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16
Ansaug- und Ausblasöffnungen auf Verschmutzungen und Fremdkörper prüfen, ggf. reinigen
Außenreinigung
Sichtprüfung des Geräteinneren auf Verschmutzungen
Innenreinigung mittels Druckluft
Ansauggitter und Luftfilter auf Verschmutzungen und Fremdkörper prüfen, ggf. reinigen bzw. auswechseln
Luftfilter auswechseln
Auf Beschädigungen prüfen
Befestigungsschrauben prüfen
Probelauf
Bemerkungen:

1. Datum: Unterschrift:	2. Datum: Unterschrift:	3. Datum: Unterschrift:	4. Datum: Unterschrift:
5. Datum: Unterschrift:	6. Datum: Unterschrift:	7. Datum: Unterschrift:	8. Datum: Unterschrift:
9. Datum: Unterschrift:	10. Datum: Unterschrift:	11. Datum: Unterschrift:	12. Datum: Unterschrift:
13. Datum: Unterschrift:	14. Datum: Unterschrift:	15. Datum: Unterschrift:	16. Datum: Unterschrift:

Tätigkeiten vor Wartungsbeginn

1. Berühren Sie den Netzstecker nicht mit feuchten oder nassen Händen.

2. Ziehen Sie vor allen Arbeiten den Netzstecker!

Wartungstätigkeiten an der Elektrik bzw. an der Klimatechnik dürfen nur von Fachbetrieben für Käte- und Klimatechnik oder von TROTEC® durchgeführt werden.

Sichtprüfung des Geräteinneren auf Verschmutzungen

1. Entfernen Sie den Luftfilter (siehe Kapitel „Reinigung der Luftelinläse und des Luftfilters").
2. Leuchten Sie mit einer Taschenlampe in die Öffnungen des Gerätes.
3. Prufen Sie das Geräteinnere auf Verschmutzungen.
4. Wenn Sie Verunreinigungen erkennen, reinigen Sie das Gerät gemäß Kapitel „Reinigung der Luftteilasse und des Luftfilters" mit einem Hochdruckreiniger.
5. Setzen Sie den Luftfilter wieder ein.

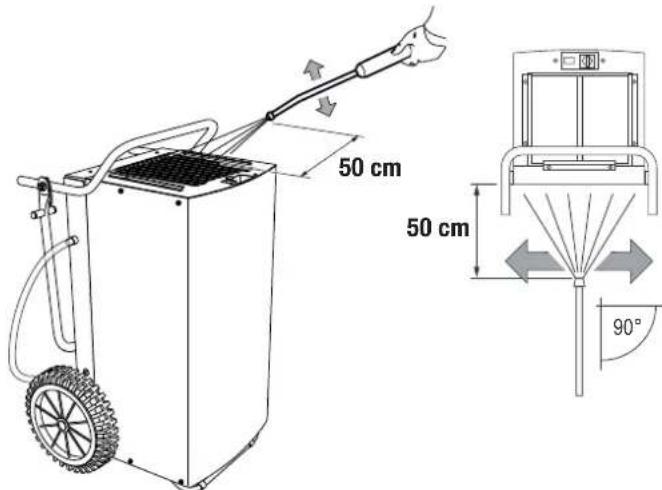

Reinigung der Luftteinlasse und des Luftfilters

A.

B.

C.
D.

Vorsicht!

Nachdem Sie das Gerät mit einem Hochdruckreiniger gereinigt haben, prüfen Sie den zuvor entnommenen Luftfilter auf Beschädigungen. Die Ecken und Kanten des Luftfilters dürfen nicht verformt und nicht abgerundet sein.

Vergewissern Sie sich vor dem Wiedereinsetzen des Luftfilters, dass dieser unbeschädigt und trocken ist! Beachten Sie das Kapitel „Wartungsintervalle“, um den Luftfilterrechtzeitig auszuwechseln!

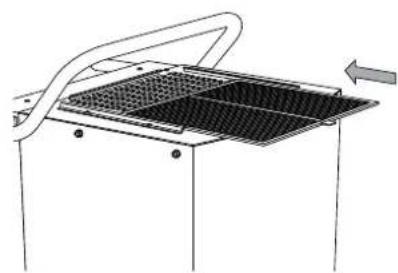

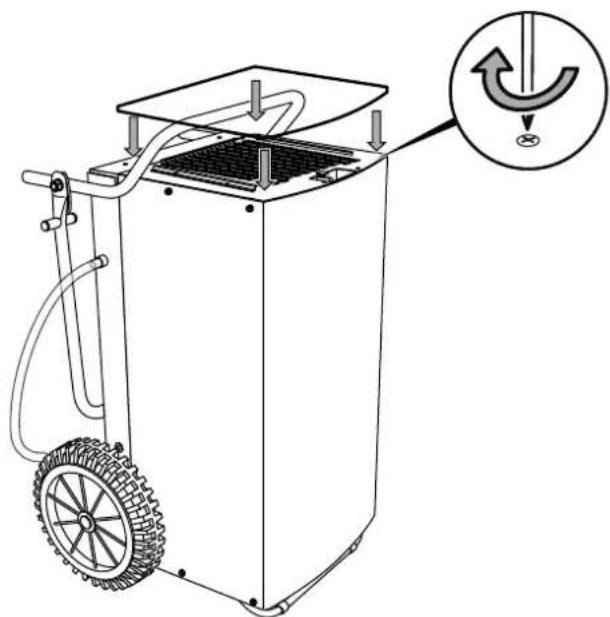

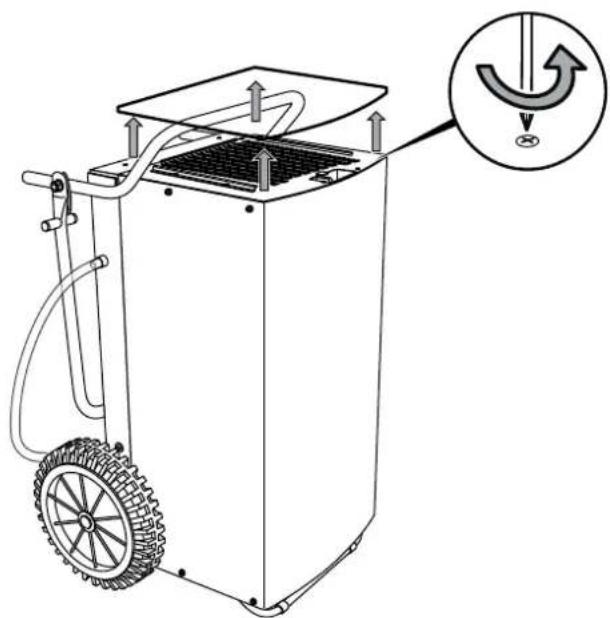

Innenreinigung mittels Druckluft

A.

D.

B.
E.

C.

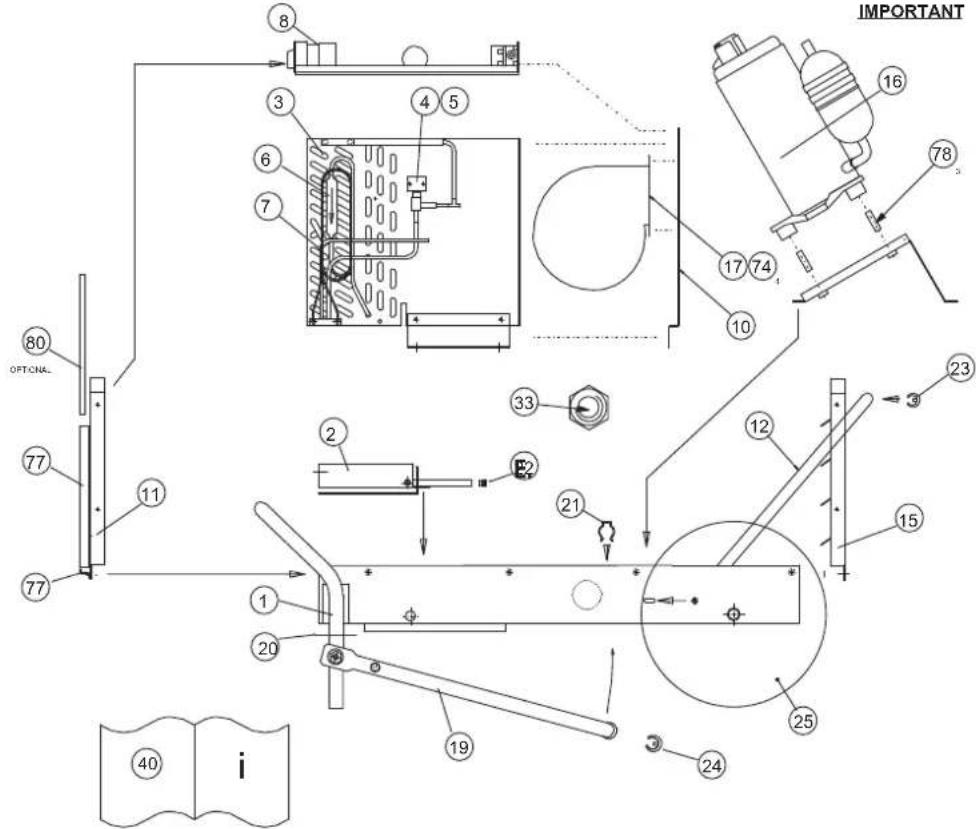

Ersatzteilübersicht und Ersatzteilliste Hauptkomponente

Hinweis!

Die Positionsnummern der Ersatzteile unter-scheiden sich von den in der Bedienungs-anleitung verwendeten Positionsummern der Bauteile.

FIG 2 COMPLEXED/RESOLUTED HONOCLASES (kV/MPa)

IMPORTANT
B.

GAS CHARGE 1.050kg

MAINS LEAD EUROPE

Nr. Artikelnummer Ersatzteil	Nr. Artikelnummer Ersatzteil
1 SD512901 BTM casing assembly 22 7330000884 pipe insert bung
2 SD364402 drip tray 23 7310000202 saddle foot
3 7162000933 evaporator/condenser assembly 24 7310000201 saddle foot 25 mm tube
4 7140001337 defrost valve	25 7600001249 wheel	330 0/D 30-58-133
5 7420001338 solenoid coil	27 7333000378 plug/lead assembly
6 7220000195	drier molecular sieve 1/4 x 1/4	33	SP152150	M20 plastic gland back nut
7 P524750	capillary 0.102" OD x 0.060" ID x 55"	40	SD533252	user manual
8 SA373504 electric box assembly 45 SD182554 refrigerant R407c
10 SD521850 fan mounting panel	46 7242000173 top cover
11 7242000174 inlet grill	74 SP144250		clip U nut no. 8 screw
15 SD509601 outlet grill	77 SD512850 filter guide
16 7161000931 rotary compressor	78 SD520852 spacer			37 mm LG 10 mm O/D 8.20 mm I/D
17 7150000932 centrifugal fan
19 SD365450 lifting leg black
20 SD365550 locking ring BLK	51-22-103
21 7242000169 spring clip

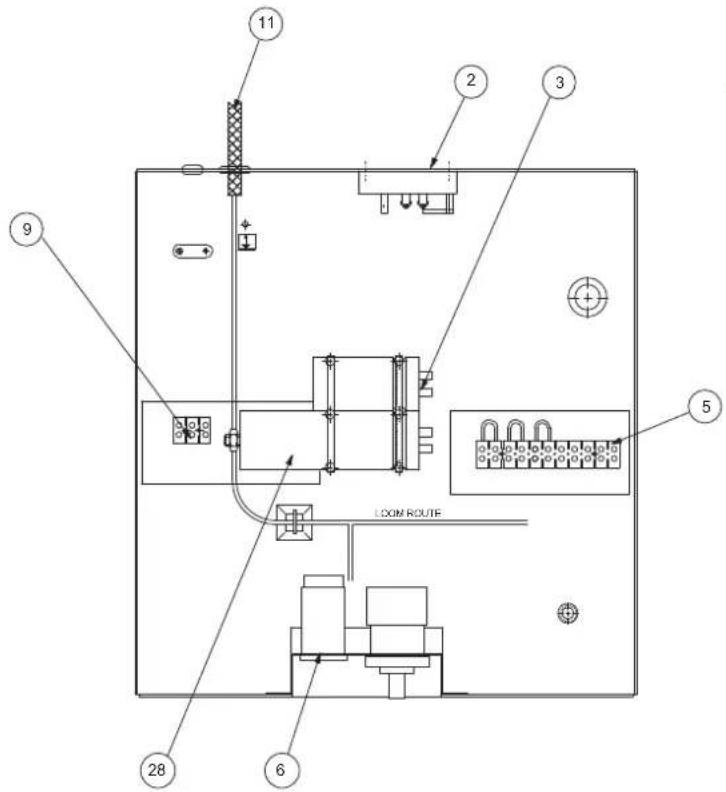

Ersatzteilliste - Elektrik

Nr. Artikelnummer Ersatzteil
2 71400000928 defrost stat
3 SD022550 capacitor 35 μF 440 V 50/60 Hz
4 71300000918 rotary switch 2 pole on/off
5 SAD98763 terminal block 11-way 10 A
6 71400000899 operating hours counter assembly
9 SA098762 terminal block 3-way 10 A
28 SD271250 capacitor 8 μF 500 V 50/60 Hz

Hinweis!

Die Positionsummern der Ersatzteile untersuchen sich von den in der Bedienungsanleitung verwendeten Positionsummern der Bauteile.

Entsorgung Konformitätserklärgung

Elektronische Geräte gehören nicht in den Hausmüll, sondern müssen in der Europäischen Union - gemäß Richtlinie 2002/96/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES vom 27. Januar 2003 über

Elektro- und Elektronik-Altgeräte - einer fachgerechten Entsorgung zugeführten werden.itte entsorgen Sie dieses Gerät am Ende seiner Verwendung entsprechend der geltenden gesetzlichen Bestimmungen.

Das Gerät wird mit einem umweltfreundlichen und ozonneutralen Kältemittel betrieben (siehe Kapitel „Technische Daten“). Entsorgen Sie das im Gerät befindliche Kältemittel/Öl-Gemisch sachgerecht entsprechend der nationalen Gesetzgebung.

im Sinne der EG-Richtlinie Niederspannung 2006/95/EG, Anhang III Abschnitt B und der EG-Richtlinie 2004/108/EG über die elektromagnetische Verträglichkeit.

Hiermit erklären wir, dass der Kondenstrockner TTK 800 in Übereinstimmung mit den genannten EG-Richtlinien entwickelt, konstruiert und gefertigt wurde.

Angewandte harmonisierte Normen:

IEC 60335-1:2001/A2:2006

IEC 60335-2-40:2002/A1:2005

IEC 62233:2005

Das €Kennzeichen finden Sie auf dem Typenschild des Geräts.

Hersteller:

Trotec GmbH & Co. KG

Grebbener StraBe 7

D-52525 Heinsberg

Telefon: [phone]

Fax: [phone]

E-Mail: [e-mail]

Heinsberg, den 23.11.2009

Geschäftsführer: Detlef von der Lieck

Table of contents

Trotec GmbH & Co. KG

Grebbener StraBe 7

D-52525 Heinsberg

Phone: [phone]

Fax: [phone]

E-mail: [e-mail]

Heinsberg, 23/11/2009

Managing Director: Detlef von der Lieck

Sommaire

Trotec GmbH & Co. KG

Grebbener Straße 7

D-52525 Heinsberg

Telephone: [phone]

Fax: [phone]

E-Mail: [e-mail]

Heinsberg, le 23/11/2009

PDG:Detlef von der Lieck

Sommario

Trotec GmbH & Co. KG

Grebbener StraBe 7

D-52525 Heinsberg

Telefono: [phone]

Fax: [phone]

E-mail: [e-mail]

Heinsberg, il 23.11.2009

Automatisch ontdooien

Trotec GmbH & Co. KG

Grebbena StraBe 7

D-52525 Heinsberg

Telefoon: [phone]

Fax: [phone]

E-mail: [e-mail]

Heinsberg, 23-11-2009

Bedrijsleider: Detlef von der Lieck

icindekiler

Trotec GmbH & Co. KG

Grebbener Str.7 D-52525 Heinsberg - Germany

Tel.: [phone]

Trotec GmbH & Co. KG

Grebbener Straße 7

D-52525 Heinsberg

Telefon: [phone]

Faks: [phone]

E-Posta: [e-mail]

Heinsberg, 23.11.2009

Genel Mūdür: Detlef von der Lieck
