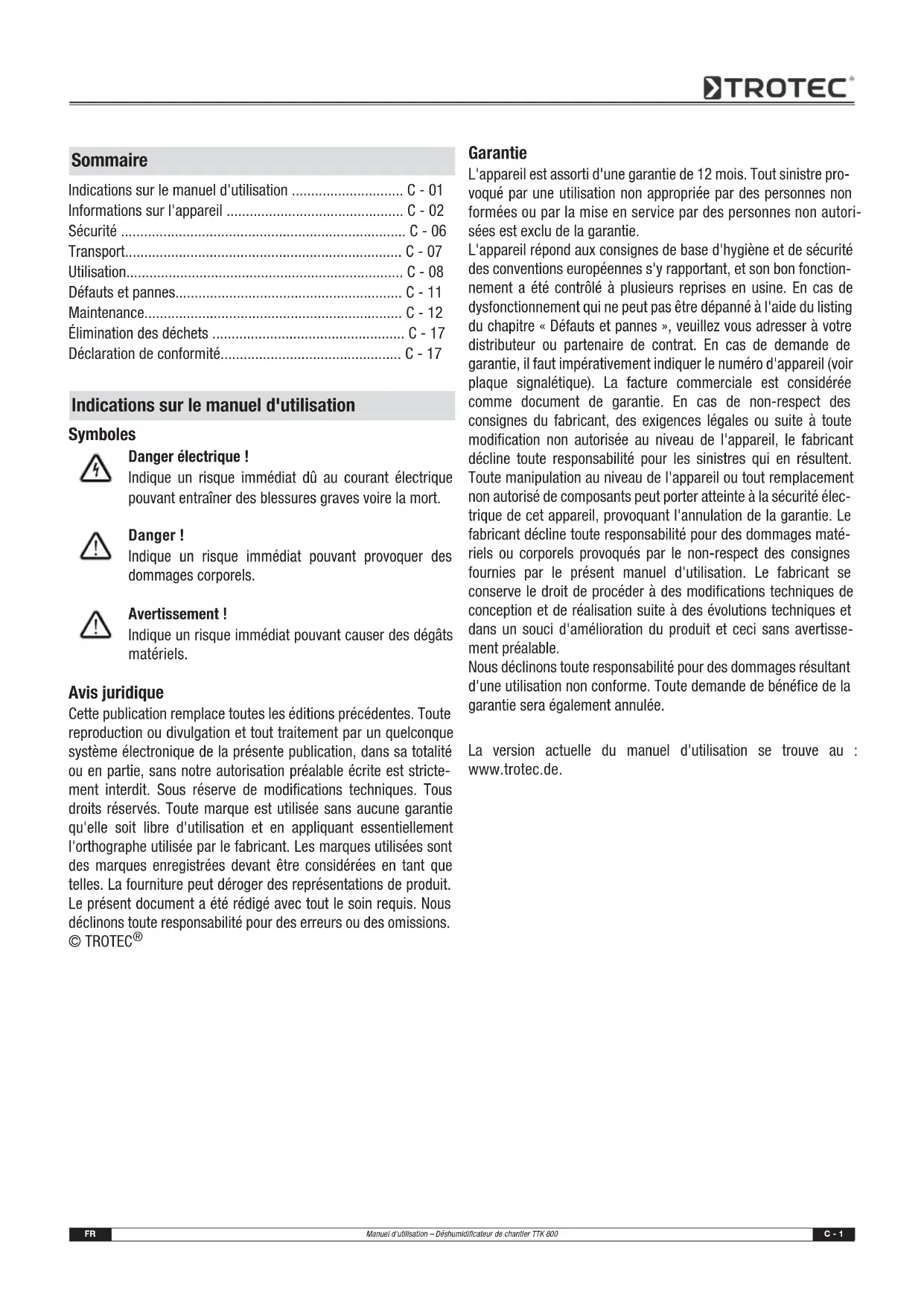

MODE D'EMPLOI TTK 800 TROTEC
Indications sur le manuel d'utilisation C-01
Informations sur l'appareil C-02
Sécurité C-06
Transport. C-07
Utilisation. C-08
Défauts et pannes. C-11
Maintenance. C-12
Élimination des déchets C-17
Déclaration de conformité. C-17
Indications sur le manuel d'utilisation
Symboles
Dangerélectrique！
Indique un risque immédiat d'au courant électrique pouvant entrainer des blessures graves voire la mort.
Danger!
Indique un risque immédiat pouvant provoquer des dommages corporels.
Avertissement !
Indique un risque immédiat pouvant cause des dégats matériels.
Avis juridique
Cette publication remplace toutes les éditions précédentes. Toute reproduction ou divulgation et tout traitement par unquelconque système electronique de la presente publication, dans sa totalité ou en partie, sans notre autorisation préalable écrite est strictement interdit. Sous réserve de modifications techniques. Tous droits réservés. Toute marque est utilisée sans aucune garantie qu'elle soit libre d'utilisation et en appliquant essentiellement l'orthographe utilisé par le fabricant. Les marques utilisées sont des marques enregistrées devant être considérées en tant que telles. La fourniture peut déroger des représentations de produit. Le present document a été rédigé avec tout le sein requis. Nous déclinons toute responsabilité pour des erreurs ou des omissions. ©TROTEC®
Garantie
L'appareil est assorted d'une garantie de 12 mois. Tout sinistre provoqué par une utilisation non appropriée par des personnes non formées ou par la mise en service par des personnes non autorisées est exclu de la garantie.
L'appareil répond aux consignes de base d'hygiene et de sécurité des conventions europeennes s'y rapportant, et son bon fonctionnement a été contrôle à plusieurs reprises en usine. En cas de dysfonctionnement qui ne peut pas être dépanné à l'aide du listing du chapitre « Défauts et pannes », veuillez vous adresser à votre distributeur ou partenaire de contrat. En cas de demande de garantie, il faut impératifement indiquer le numéro d'appareil (voir plaque signalétique). La facture commerciale est considérée comme document de garantie. En cas de non-respect des consignes du fabricant, des exigences légales ou suite à toute modification non autorisée au niveau de l'appareil, le fabricant Decline toute responsabilité pour les sinistres qui en résultat. Toute manipulation au niveau de l'appareil ou tout remplacement non autorisé de composants peut porter atteinte à la sécurité électrique de cet appleil, provoquant l'annulation de la garantie. Le fabricant Decline toute responsabilité pour des dommages matériels ou corporels provoqués par le non-respect des consignes fournies par le present manuel d'utilisation. Le fabricant se conserve le droit de procéder à des modifications techniques de conception et de réalisation suite à des évolutions techniques et dans un souci d'amélioration du produit et ceci sans averissement préalable.
Nous déclinons toute responsabilité pour des dommages resultant d'une utilisation non conforme. Toute demande de bénéfice de la garantie sera également annulée.
La version actuelle du manuel d'utilisation se trouve au: www.trotec.de.
Informations sur l'appareil
Description de l'appareil
L'appareil assure une déshumidification de l'air entièrement automatique et selon le principe de condensation. Il peut alors être utilisé en marche continue.
Le ventilateur aspire l'air ambiant humide par l'entrée d'air (2) de l'appareil à travers le filtré à air (3), l'évaporateur et le condensateur qui se trouve derrière l'évaporateur. Au niveau de l'évaporateur froid, l'air ambiente est refroidie à une température inférieure au point de rosée. La vapeur d'eau contenue dans l'air ambient se dépose comme condensat ou givre sur les lamelles de l'évaporateur. L'air déshumidifié et refroidi est alors rechauffé au niveau du condensateur avant d'être soufflé vers l'extérieur par la sortie d'air (6). L'air sec ainsi traité se mélange de nouveau avec l'air ambient. En raison de la circulation continue de l'air ambiant à travers l'appareil, l'humidité contenue dans l'air du local d'installation est continuèlement réduite. En fonction de la température de l'air et de l'humidité relative de l'air, l'eau condensée tombe dans le bac de condensats sous forme de gouttes, soit continuèlement, soit seulement pendant les phases de dégivrage périodiques. Le condensat est transporté hors de l'appareil à l'aide du flexible de vidage de condensat (5) monté d'avance, à travers une tuyauterie résistante à l'éprouve de la pression.
En option, l'eau condensée peut être evacuée par une pompe à condensat à installer en seconde monte.
Pour transporter l'appareil, il est équisé d'une barre (1) et de roulettes de transport (4). En position de travail, l'appareil est incliné tout en s'appuyant sur la barre de support (7).
L'appareil permet une réduction de l'humièté d'air relative à environ 35 %. Le rayonnement de chaleur émis par l'appareil en fonctionnement peut faire augmenter la température ambiente d'environ 1 à 3 °C.

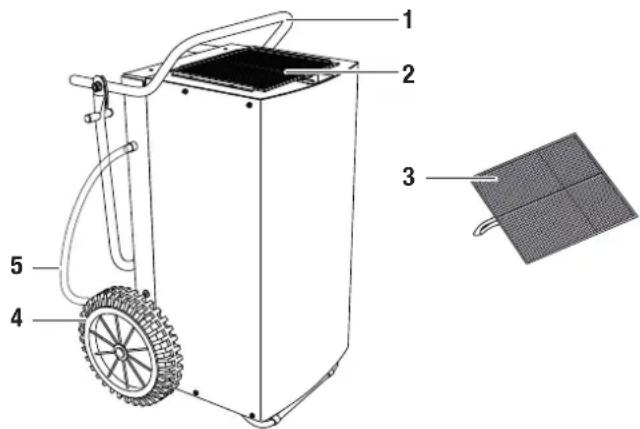

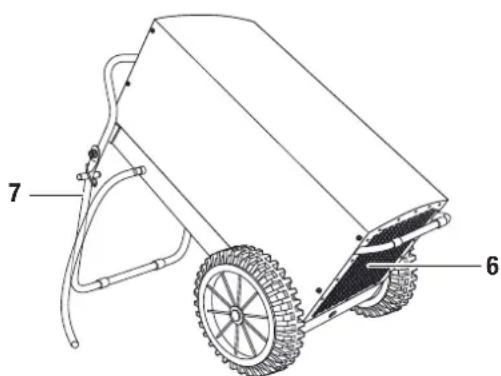

Représentation de l'appareil et éléments de commande
| N° Élement de commande |
| 1 Barre de transport |
| 2 Entrée d'air |
| 3 Filtre à air |
| 4 Rouleaux de transport |
| 5 Flexible de vidage de condensat |
| 6 Sortie d'air |
| 7 Barre de support |
- Déshumidificateur de chantier TTK 800
Filtre a air - Flexible de vidage de condensat
- Manuel d'utilisation
Accessoires optionnelles
Filtre a air
Hygrostat
- Pompe à condensat
- Système de mesure de consommation d'énergie
\section*{Caracteristiques techniques}
| Paramètre Valeur | |
| Modèle TTK 800 | |
| Capacité de déshumidification, max. 150 l / 24 h | |
| Capacité de déshumidification (20 °C / 60 % h.r.) 55 l / 24 h | |
| Indiqué pour des pieces d'un volume maximal : déshumidification de chantier et assechement après dégats des eaux Déshumidification continue | 800 m³1600 m³ |
| Température de service 0-40 °C | |
| Humidity relative de référence 35-100 % | |
| Débit d'air, max. 940 m³/h | |
| Alimentation électricque 230 V / 50 Hz / 9,5 A | |
| Puissance absorbée, max. 2,4 kW | |
| Puissance absorbéeø | 1,7 kW |
| Protection réseau | 16 A |
| Compresseur | Piston |
| Réfrigérant R407c | |
| Quantité de réfrigérant | 1,05 kg |
| Poids | 70 kg |
| Dimensions (HxPxL) | 1020 x 585 x 630 mm |
| Distance minimale murs / objets | A : Haut : 50 cmB : Arrière : 50 cmC : Côté : 50 cmD: Façade : 50 cm |
| Niveau de pression acoustique LpA (3 m ; selon DIN 45635-01-KL3) | 60 dB(A) |
Puissance absorbée
La puissance absorbée de l'appareil dépend de la température ambiente respective ou de l'humidité relative.
Mulliez donc les heures de fonctionnement (voir compteur heures de fonctionnement dans le chapitre « Éléments de commande » par une valeur de consommation d'un kilowatt par heures, afin de déterminer la puissance absorbée approximative.
Pour déterminer la puissance absorbée exacte, un système de mesure de consommation d'énergie optionnel peut être connecté entre le déshumidificateur de chantier et la source d'énergie. Veuillez contacter vous SAV TROTEC®.

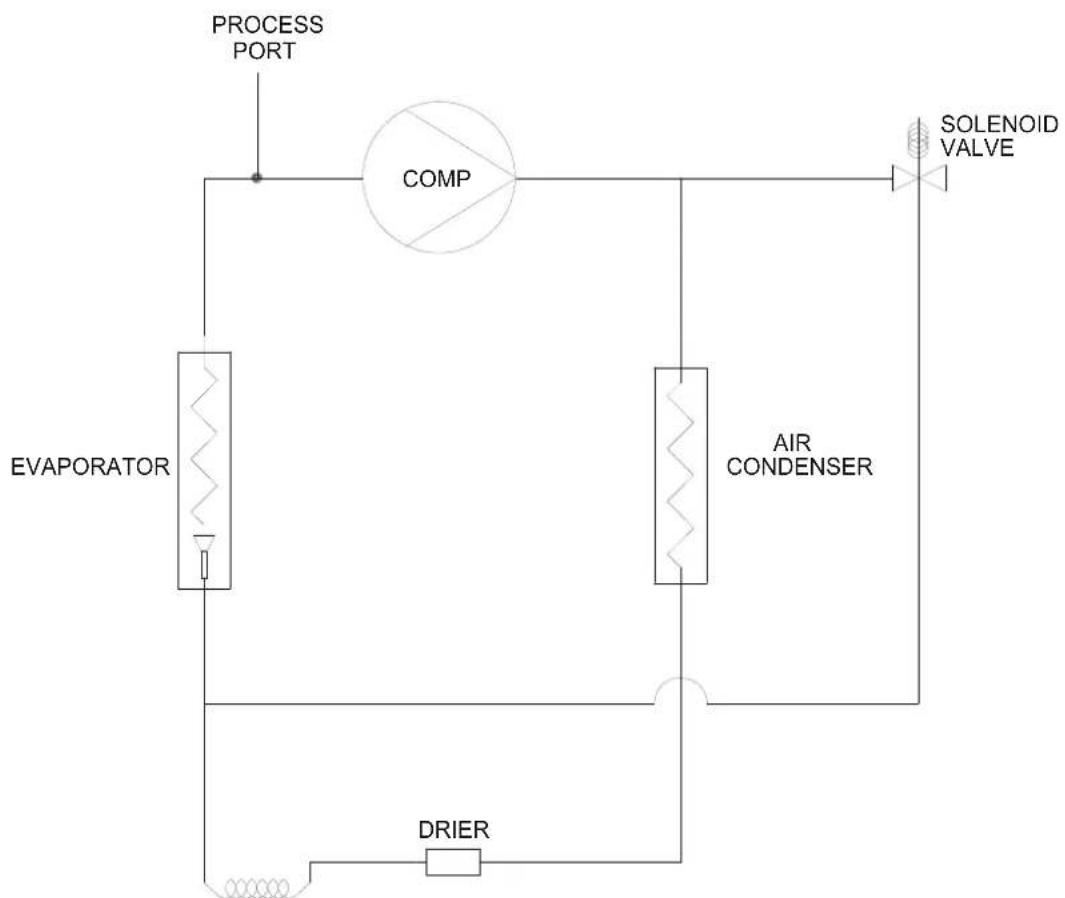

Diagramme circuit de refroidissement

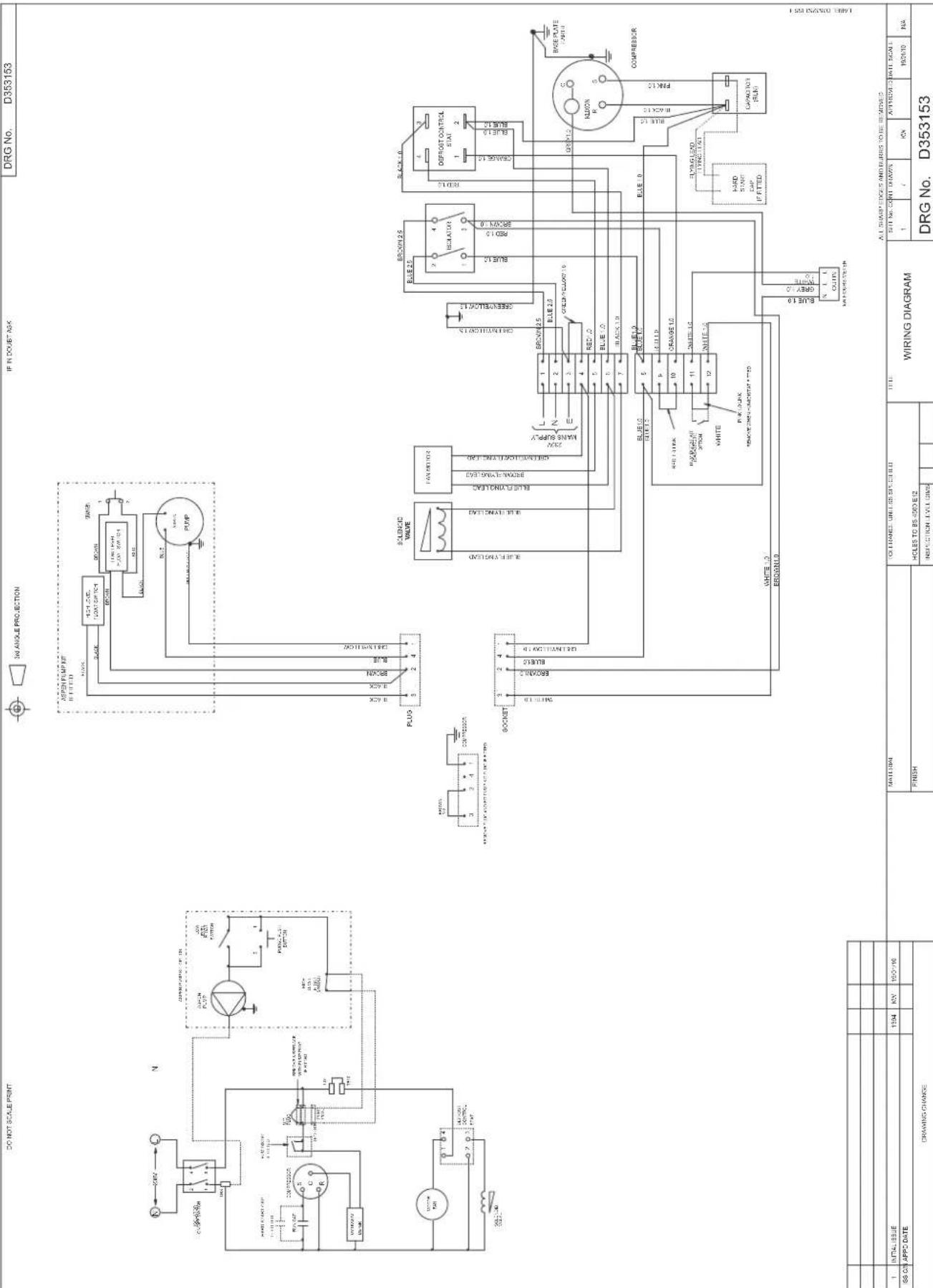

Schemeélectrique
Sécurité
Veuillez lore attentivement le présente manuel avant la mise en service/ l'utilisation de l'appareil et conservez-le à proximite immédiate de l'endet d'installation ou dans l'appareil même!
- Il ne faut pas utiliser l'appareil dans des locaux représentant un risque d'explosion.
- Il ne faut pas installer et faire fonctionner l'appareil dans une atmosphère contenant de l'huile, du soupre, du chlor, d'acide ou de sel.
- Il ne faut pas utiliser l'appareil dans des locaux pourvus d'acétone, d'acides ou de solvants non dilués.
- Il faut installer l'appareil de façon stable et dans une position horizontale.
- Durant son fonctionnement, il ne faut pas exposer l'appareil à un jet d'eau direct.
- Il faut faire en sorte que l'entrée et la sortie d'air soient libres.
- Il faut faire en sorte que le cotoé d'aspiration soit systématique-ment dépourvu d'encrassement et d'objets volants.
- Il ne faut introduire ni des corps étrangers, ni des membres du corps dans l'appareil.
- Il ne faut ni couvrir, ni transporter l'appareil durant son fonctionnement.
- Il ne faut pas s'asseoir sur l'appareil.
- Il faut protégger tous les cables électriques en dehors de l'appareil contre des endommagements (p.ex. par des animaux).
- Il fautchosirlesrallongesdecablesconformémenta lapuisance connectee de I'appareil,la longueur du cable etI'application.Evitez toutsurchargeelectrique.
- Veuillez transporter l'appareil exclusivement en position verticale et après avoir vide préalablement la pompé à condensat et le bac de récapération des condensats.
- Éliminez les condensats accumulés. Ne les buvez pas. Il y a un risque d'infection!
Utilisation conforme
Veuillez utiliser l'appareil TTK 800 exclusivement en tant que deshumidificateur industriel mobile pour assecher et pour deshumidifiér l'air ambiente selon les caractéristiques techniques.
Uneutilisationconformecompend：
-
l'asschément et la déshumidification :
-
d'installations de production, de pièces souterraines,
-d'entrepots,archives, laboratoires, -
de pieces et surfaces suite à des dégats d'eau provoqués par unerupture de canalisation ou des crues.
-
le séchage permanent :
-d'instruments,d'appareils,de dossiers,
- de centrales de commande, chaufferies, systèmes de turbines et de tuyauteries dans des centrales électriques,
des cargaisons sensibles à l'humidité etc.
Utilisation non conforme
Il ne faut pas installer l'appareil sur un support inonde. Il ne faut pas utiliser l'appareil à l'extérieur. Il ne faut pas déposer d'objets, comme p.ex. des vêtements mouillés, sur l'appareil pour les sécher. Toute modification constructive, transformation ou ajout arbitraire au niveau de l'appareil non prévu par la société TROTEC est strictement interdit.
Qualification du personnel
Toute personne utilisant le presente appareil doit :
- être conscient des risques possibles en travaillant avec un aparéil électrique dans un environnement humide.
- prendre toutes les mesures nécessaires pour se protégérer contre un contact direct avec les pieces sous tension.
- avoir lu et compris le manuel d'utilisation, et notamment le chapitre « Sécurité ».
Toute activités de maintenance au niveau du système électrique ou à la climatisation est à dispenser par une entreprise spécialisée dans le domaine du technique frigorifique et climatique ou par la société TROTEC®.
Risques résiduels
Dangerélectrique！
Tout travail au niveau des composants électriques est à dispenser exclusivement par une entreprise spécialisée!
Dangerélectrique！
Retirez la fiche d'alimentation de la prise secteur avant tout type de travail!
Avertissement !
Pour éviter tout endommagement au niveau de l'appareil, veuillez ne jamais utiliser l'appareil sans le contrôle à air en place!
Danger!
L'utilisation de l'appareil peut composer un risque s'il est utilisé par des personnes non compétentes, en cas d'utilisation non conforme ou non conventionnelle! Veuillez respecter les exigences quant à la qualification du personnel!
Danger!
Un apparéil qui bascule pourrait vous blesser! Faites pencher légarrement l' apparéil et déplacez-le lentement. Le cas échéant, faites appel à une seconde personne. Pour des distances plus importantes, veuilles utiliser une gerbeuse à fourche ou un chariot élevateur pour le transport de l' apparéil. Veuilles ne pas rester sous l' apparéil en suspension.
Comportement en cas d'urgence
- En cas d'urgence, veuilles immediatement débrancher l'appareil.
- Ne rebranchez jamais un apparéil endommagé.
Transport
Pour facilitier le transport, l'appareil est pourvu de rouleaux de transport et d'une barre de transport. Le cas échéant, faites appel à une personne supplémentaire pour transporter l'appareil. Veuillez utiliser une gerbeuse à fourche ou un chariot élévateur pour soulever l'appareil.
Veuillez respecter les consignes suivantes avant chaque transport :
- Mettez l'appareil hors service par l'intérimédiare de l'interrupteur d'alimentation (voir le chapitre « Éléments de commande »).
- Retirez la fiche d'alimentation de la prise électrique. Veuillez ne pas utiliser le cordon électrique comme tirette!
- Veuillez vider le flexible de vidage de condensat ou la pompe à condensat (optionnelle). Veillez aux gouttes d'eau qui tombent durant l'absence du réservoir.
- Au cas où l'appareil se trouverait en position de travail, saisissez la barre de transport de vos deux mains et redresse délicatement l'appareil.
- Faites en sorte que la barre de support soit repliee et bloquee par les deux bagues de securite (voir chapitre « Installation »).
- Resaisissez la barre de transport de vos deux mains, et basculez l'appareil légarement.
- Déplacez l'appareil à l'aide des rouleaux de transport.
Veuillez respecter les consignes suivantes après chaque transport :
- Dans un premier temps, installez l'appareil en position verticale après l'avoir transporte.
- Mettez l'appareil en position de travail (voir le chapitre « Installation »).
- Faites en sorte que la face d'appui gommée de la barre de support soit installée à plat par terre. La face d'appui gommée de la barre de support bloque l'appareil contre tout déplacement intempéstif.
Stockage
En cas de non-utilisation de l'appareil, veuillez l'entreposer comme suit :
ausec,
- a l' abri,
-ABOUT, dans un endroit protégé de poussière et d'exposition directe au soleil,
- le cas échéant, le protégger évientuellesment de la poussière qui peut pénétrer, au moyen d'une housse en plastique.
- La température de stockage correspond à la plage de température de fonctionnement stipulée dans le chapitre « Caracteristiques techniques ».
Utilisation
- Àprous la mise en service, le fonctionnement de l'appareil est entierement automatique.
- Évitez des portes et des fenêtres ouvertes.

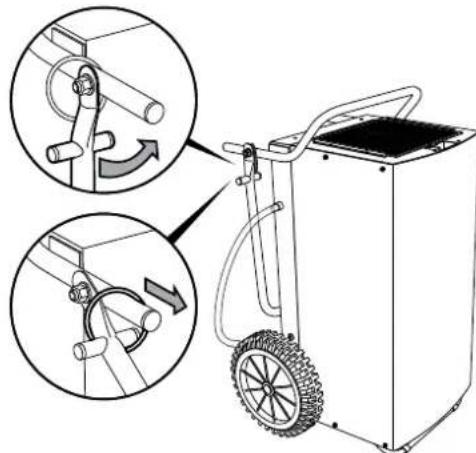

Installation
Lors de l'installation de l'appareil, il faut respecter les distances minimales requises par rapport aux murs et d'autres objets conformément aux indications figurant dans le chapitre « Caracteristiques techniques »
- Il faut installer l'appareil de façon stable. Il ne faut utiliser l'appareil que dans la position de travail.
Tenez l'appareil à l'écart de toute source de chaleur.
- Installez l'appareil au milieu de la pierce. En cas d'installation de plusieurs appareils, faites en sorte que les distances entre les appareils soient équilibrées.
- Quand l'appareil est installe dans des zones mouillées, il faut le protégger par un disjoncteur à courant de défaut conforme aux prescriptions (RCD = Residual Current protective Device).
- Veuillez faire en sorte que les rallonges de cables soient entièrement déroulées.
- Faites en sorte que la tension et l'intensité d'alimentation électrique correspondant bien aux valeurs stipulées sur la plaque signalétique de l'appareil.
- En cas d'utilisation d'une généatrice, veuillez faire en sorte que la génératice fournisse au moins une puissance de 4kW (le courant de démarrage de l'appareil peut dépasser la valeur nominale de courant du quadruple, voire du quintuple. Veuillez tenir compte de cette indication en cas d'utilisation de plusieurs appareils connectés à la même généatrice).

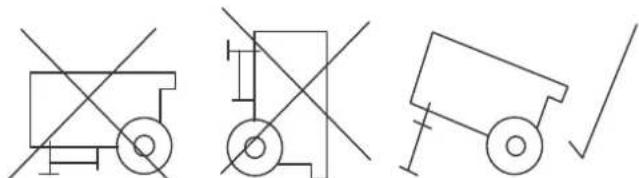

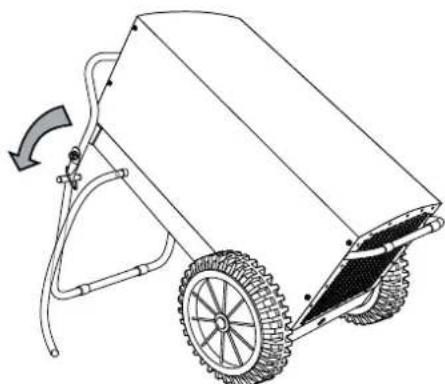

Il faut installer l'appareil comme suit :
A.
B.
Indications sur la capacité de déshumidification
La capacité de déshumidification dépend :
des caractéristiques du local
- de la températe ambiente
de I'humidite d'air relative
Plus la température ambiente et l'humidité relative sont élevées, plus la capacité de déshumidification est grande.
Une humidité relative de l'air d'environ 50 - 60 % est suffisante pour l'emploi dans les pieces d'habitation. Cependant, il ne faut pas que l'humidité de l'air soit supérieure à environ 50 % dans des entreprises, archives, etc.

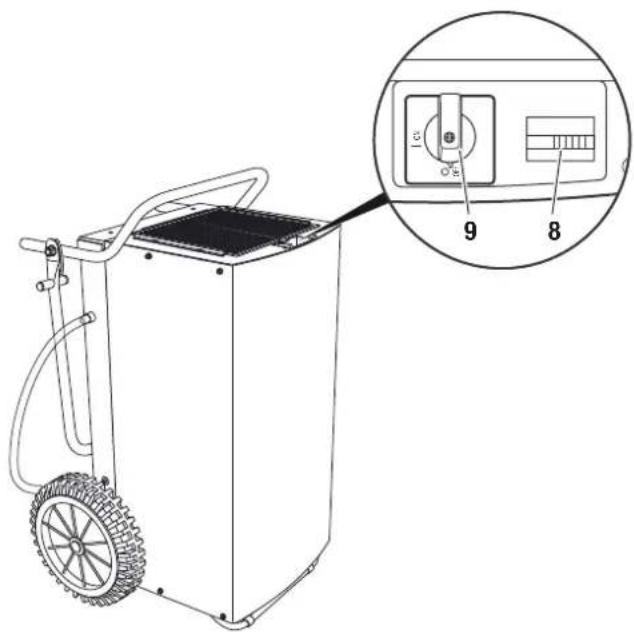

Éléments de commande
N° Élement de commande
8 Compteur d'heures de fonctionnement
9 Interrupteur d'alimentation :
ON:L'appareil est allumé.
OFF : L'appareil est eteint.
Mise en service

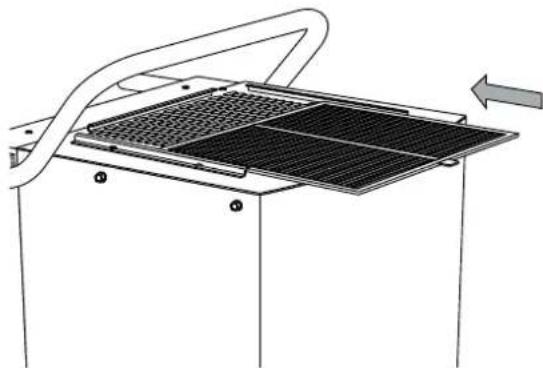

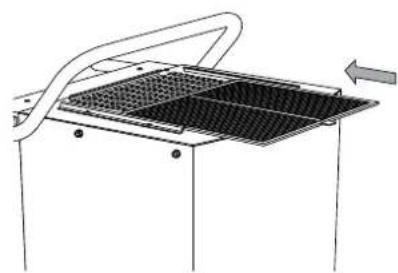

Metre en place le filtré à air
Installer le flexible de vidage de condensat
Indication :
Lors de sa livraison, l'appareil est déjà doté du flexible de vidage de condensat.
-
Faites en sorte que le flexible de vidage de condensat soit correctement raccordé à l'appareil et qu'il soit intact.
-

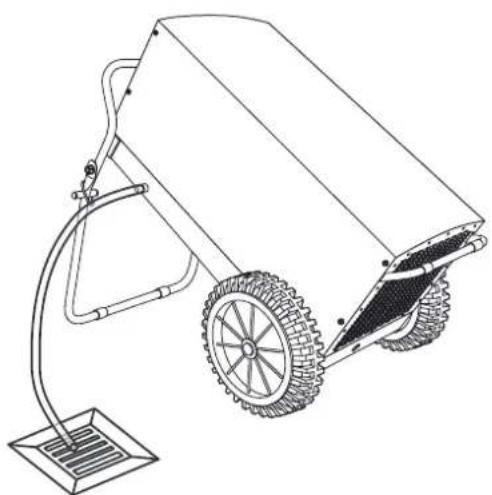

En fonction de l'application en question, placez l'extrémité du flexible de vidage de condensat comme suit :
-
Mettez en place un réserve correctement dimensionné (au moins 90 litres) à côte de l'appareil et insérez l'extrémité du flexible. Contrôlez régulierement le niveau de replissage du réserve.
- Placez l'extrémité du flexible de vidage de condensat au dessus d'une évacuation d'eau. Pour des distances plus importantes, vous pourrez également utiliser un flexible plus long du même type.
-
En option, l'appareil peut être utilisé avec une pompe à condensat. Veuillez contacter vous SAV TROTEC®.
-
Faites enSORTe que le flexible de vidage de condensat presente une pente continue.
Mise en service de l'appareil
- Veuillez you assurer que le flexible de vidage de condensat (5) soit correctement raccordé et installé. Attention de ne pas trèbucher sur le flexible.
- Faites en sorte que le flexible de vidage de condensat (5) ne soit pas pié, ni coince et ne placez pas d'objets sur le flexible de vidage de condensat (5) en question.
- Veuillez vous assurer que le condensat puisse s'écouler correctement.
- Raccordez la fiche de l'appareil à une prise de courant protégée selon les règles de l'art. Attention de ne pas trèbucher sur le cable.

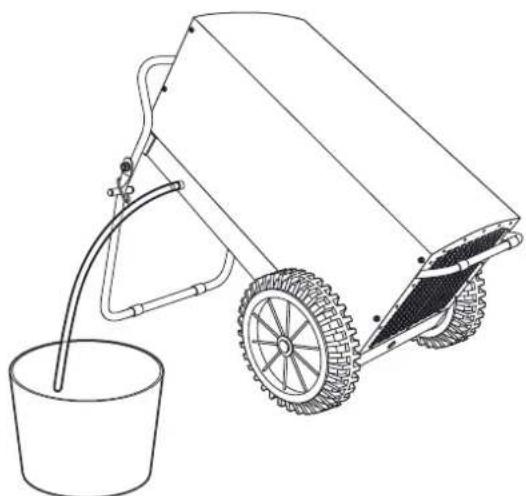

- Le cas échéant, évacuez les condensats compris dans l'appareil, en actionnant la touche de vidage d'eau résiduelle de la pompe à condensat (optionnelle).
- Faites en sorte que l'appareil soit installé de manière stable et en position de travail.
- Mettez l'appareil en service par l'intémediaire de l'interrupteur d'alimentation (9).
Mode de fonctionnement « Fonctionnement continu »
En fonctionnement continu, l'appareil déshumidifie l'air en continu et indépendamment de l'humidité ambiente.

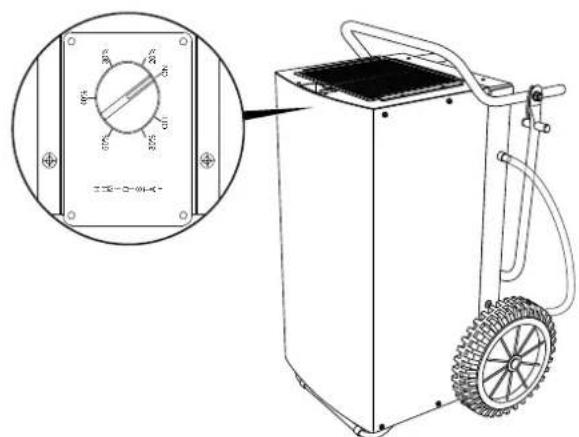

Mode de fonctionnement « Fonctionnement hygrostat » (optionnel)
En option, l'appareil peut etre doted'un hygrostat.
L'hygrostat arrête ou rallume l'appareil en fonction de la valeur d'humidité.
Lorsque vous faites fonctionner l'appareil avec un hygrostat optionnel, reglez l'humidité cherchéée au niveau du hygrostat (voir la notice d'utilisation de l'hygrostat optionnel).
Dégivrage automatique
En fonction de la température d'air et de l'humidité relative, les lamelles de l'évaporateur peuvent givrer. Le cas échéant, le dégivrage automatique au gaz chaud intégré dans l'appareil s'allume automatiquement. Durant le dégivrage, le mode de déshumidification est brievement interrompu.
Mise hors service
- Mettez l'appareil hors service par l'intérimédiaire de l'interrupteur d'alimentation (9).
- Le cas échéant, évacuez les condensats compris dans l'appareil, en actionnant la touche de vidage d'eau résiduelle de la pompe à condensat (optionnelle).
- Ne touchez jamais la fiche d'alimentation avec des mains humides ou mouillées.
- Retirez la fiche d'alimentation de la prise secteur.
- Retirez le flexible de vidage de condensat (5) ainsi que le li- quide résiduel qui s'y trouve.
- Nettoyez l'appareil et notamment le filtré à air conformément aux indications figurant dans le chapitre « Maintenance »
- Entreposez l'appareil conformément aux indications figurant dans le chapitre « Stockage »
Défauts et pannes
Dans le cadre de sa production, le bon fonctionnement de l'appareil a ete controle a plusieurs reprises. Si, malgre ces controles repétitifs, l'appareil presente des dysfonctionnements, il faut le contrcler en se conformant a laiste suivante.
Avertissement!
Pour éviter tout endommagement de l'appareil et un déclenchement des fusibles ou des contacteurs moteurs, veuillez attendre au moins 5 minutes en cas d'arrêt de l'appareil avant de le remettre en service.
L'appareil ne se met pas en service :
- Contrôlez la connexion au réseau (230 V/1~/50 Hz).
- Vérifiez l'intégrité de la prise de contact.
- Vérifiez si l'interrupteur de réseau (9) est en position « ON ».
- Vérifiez la protection du réseau.
- Si l'appareil est utilisé avec un hygrostat (optionnel), contrôle l'humidité recherche. L'humidité de l'air dans l'endroit d'installation doit être supérieure à la plage selectionnée. Réduisez l'humidité d'air souhaitation pré-reglée.
- Faites examiner l'appareil par une entreprise spécialisée dans le domaine du technique frigorifique et climatique ou par la société TROTEC®.
L'appareil est en service, mais sans condensation :
- Vérifiez laonne fixation du tuyau d'évacuation de condensats.
- Vérifiez le bon fonctionnement de la pompe à condensat (optionnelle) ou tentez de détecter des vibrations ou bruits inhabituels. Retirez les encrasements.
- Verifiez la température ambiente. Veuillez respecter la plage d'utilisation de l'appareil selon les caractéristiques techniques.
- Faites enSORT que l'humidité relative correspond aux caractéristiques techniques.
- Si l'appareil est utilisé avec un hygrostat (optionnel), contrôle l'humidité recherche. L'humidité de l'air dans l'endroit d'installation doit être supérieure à la plage selectionnée. Réduisez l'humidité d'air souhaitation pré-reglee.
- Verifiez si le filtrte à air est encrassé. Le cas échéant, nettoyez ou remplacez le filtré à air.
L'appareil est bruyant ou il vibre, fuite de condensat :
- Vérifiez, si l'appareil est bien debout et installé sur une surface plane.
L'appareil est très chaud, il est bruyant ou il perd de puissance :
- Verifiez si les entrées d'air et le filtré à air sont encrassés. Retirez les encrassements.
- Vérifiez si l'intérieur de l'appareil est pollué (voir chapitre « Maintenance »). Si nécessaire, nettoyez l'intérieur de l'appareil comme décrit dans le chapitre « Nettoyage interieur avec de l'air compré ».
Meme après toutes les vérifications, l'appareil ne fonctionne pas sans probleme?
Faites réparer l'appareil par une entreprise spécialisée dans le domaine du technique frigorifique et climatique ou par la société TROTEC®.
Maintenance
Intervalles de maintenance
| Intervalle de maintenance et d'entretien | avant chaque mise en service | en cas de besoin | au moins uneSEMaine surdeux | au moins uneSEMaine sur quatre | au moins onefais parsemestre | au moins onefois par an |
| Vider la pompe à condensat, le bac de récapération des condensats ou le déshumidificateur de chantier | X | |||||
| Contrôler les ouvertures d'aspiration et de sortie pour détector des encrasements ou des corps étrangers, nettoyer le cas échéant | X | X | X | |||
| Contrôle visuel de l'intérieur de l'appareil pour détector des encrasements | X | X | ||||
| Nettoyage interieur avec de l'air comprimé X X | ||||||
| Contrôler la grille d'aspiration et le filtre à air pour détector des encrasements ou des corps étrangers, nettoyer ou replacer le cas échéant | X | X | ||||
| Remplacer le filtre à air X | ||||||
| Contrôler pour détector des endommagements X | ||||||
| Contrôler les vis de fixation X X | ||||||
| Marche d'essay X |
Protocole de maintenance et d'entretien
Type d'appareil :
N^ d'appareil :
| Intervalle de maintenance et d'entretien | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
| Contrôle les ouvertures d'aspiration et de sortie pour détector des encrasements ou des corps étrangers, nettoyer le cas échéant | ||||||||||||||||
| Nettoyage extérieur | ||||||||||||||||
| Contrôle visuel de l'intérieur de l'appareil pour détector des encrasements | ||||||||||||||||
| Nettoyage interieur avec de l'air comprimé | ||||||||||||||||
| Contrôle la grille d'aspiration et le filtre à air pour détector des encrasements ou des corps étrangers, nettoyer ou replacer le cas échéant | ||||||||||||||||
| Remplacer le filtre à air | ||||||||||||||||
| Contrôle pour détector des endommagements | ||||||||||||||||
| Contrôle les vis de fixation | ||||||||||||||||
| Marche d'essay | ||||||||||||||||
| Remarques : | ||||||||||||||||
| 1 Date : Signature : | 2 Date : Signature : | 3 Date : Signature : | 4 Date : Signature : |
| 5 Date : Signature : | 6 Date : Signature : | 7 Date : Signature : | 8 Date : Signature : |
| 9 Date : Signature : | 10 Date : Signature : | 11 Date : Signature : | 12 Date : Signature : |
| 13 Date : Signature : | 14 Date : Signature : | 15 Date : Signature : | 16 Date : Signature : |
Activités avant de lancer les travaux de maintenance
- Ne touchez jamais la fiche d'alimentation avec des mains humides ou mouillées.
- Retirez la fiche d'alimentation de la prise secteur avant tout type de travail!
Toute activité de maintenance au niveau du système électrique ou à la climatisation est à dispenser par une entreprise spécialisée dans le domaine du technique frigorifique et climatique ou par la société TROTEC®.

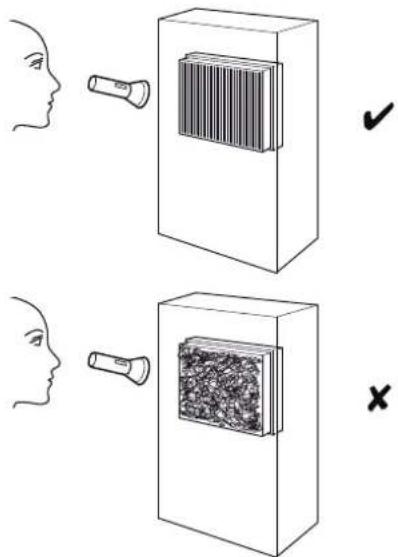

Contrôle visuel de l'intérieur de l'appareil pour détecter des encrassements
- Retirez le filtré à air (voir chapitre « Nettoyage des entres d'air et du filtré à air »).
- Munissez vous d'une lampe de poche pour éclairer l'intérieur de l'appareil.
- Examinez l'intérieur de l'appareil pour détecter des encrassements.
- Si vous retrouvrez des pollutions, nettoyez l'appareil selon le chapitre « Nettoyage des entrées d'air et du filtré à air » à l'aide d'un nettoyeur à haute pression.
- Remettez en place le filtre à air.

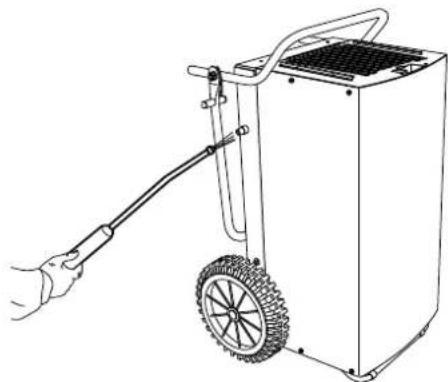

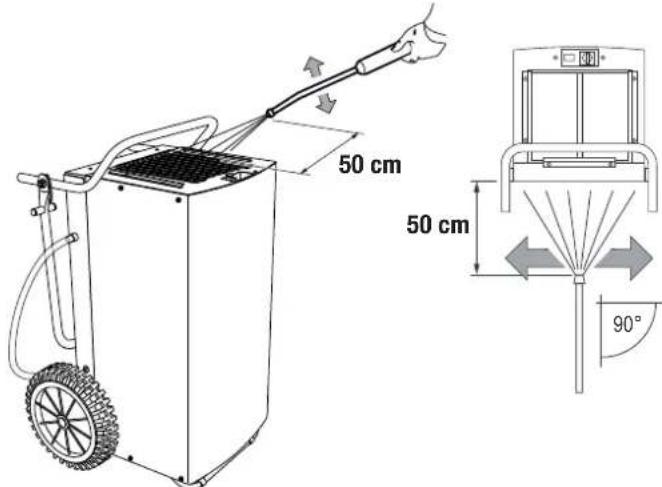

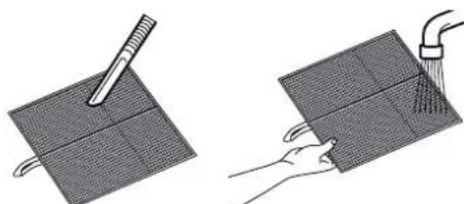

Nettoyage des entrées d'air et du filtré à air
A.
B.
C.
D.
Avertissement !
Après avoir nettoyé l'appareil à l'aide d'un nettoyeur à haute pression, contrôle le filtré à air précédement nettoyé pour détecter d'eventuels endommagements. Les coins et les arêtes du filtré à air ne doivent être ni déformés ni arrondis.
Avant de remetre en place le filtré à air, veuillez vous assurer que celui-ci est intact et sec!
Respectez le chapitre « Intervalles de maintenance», pour replacer à temps le filtré à air!

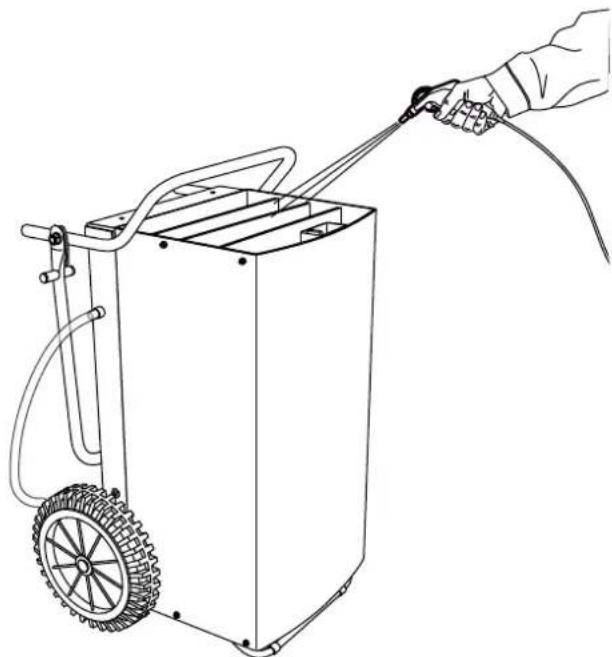

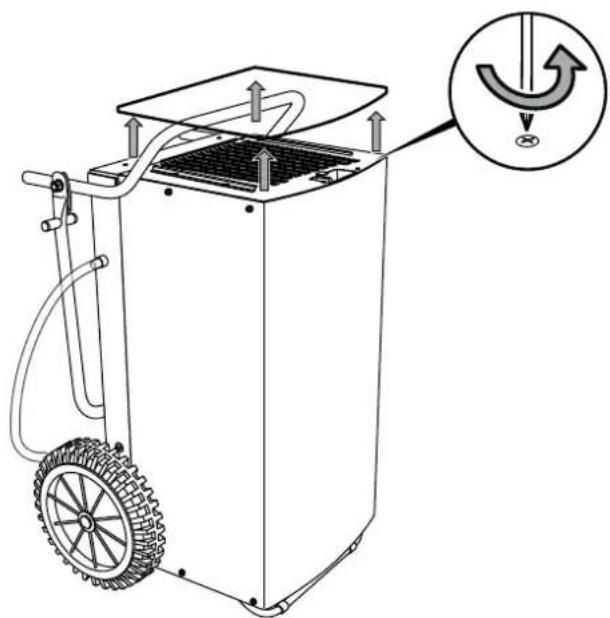

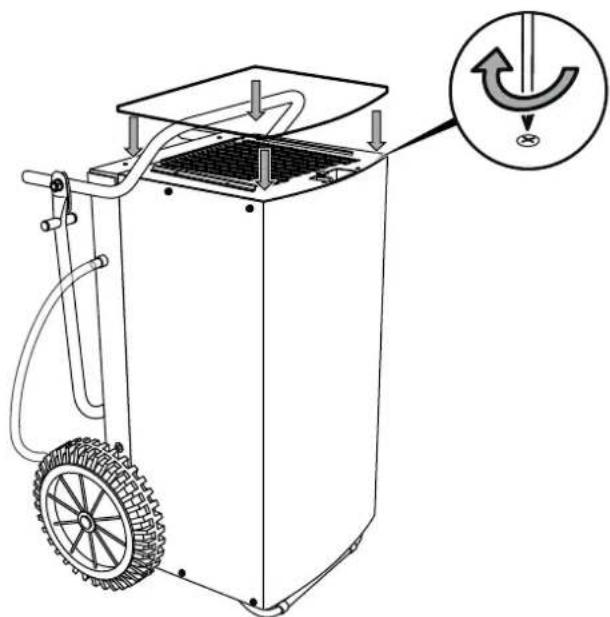

Nettoyage interieur avec de l'air comprimé
A.
D.
B.
E.
C.

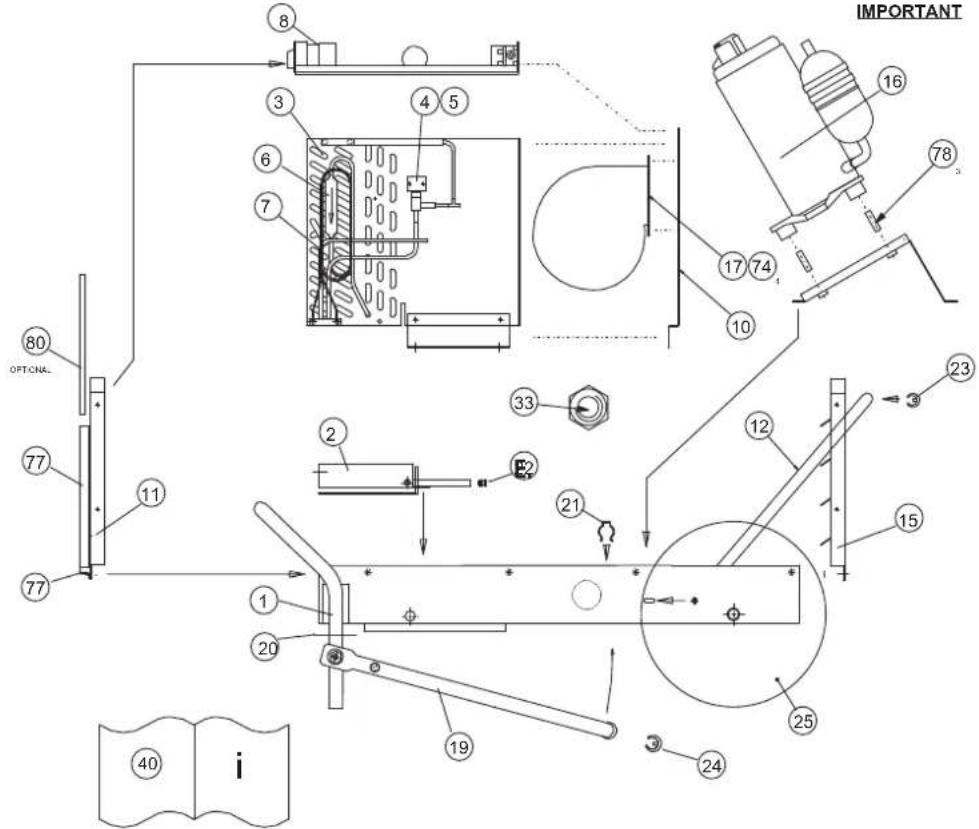

Nomenclature et liste des pieces de rechange Composant principal
Indication!
Les nombres de reperteage des pieces de rechange sont differents des nombres de reperteage des composants utilisés dans le manuel d'utilisation.
FIG 2 COMPLEXED LIGANDS (N-1,4-DNA)
IMPORTANT
B.
GAS CHARGE 1.050kg
MAINS LEAD EUROPE
| N° Référence Pièce de rechange | N° Référence Pièce de rechange | |||
| 1 SD512901 BTM casing assembly 22 7330000884 pipe insert bung | ||||
| 2 SD364402 drip tray 23 7310000202 saddle foot | ||||
| 3 7162000933 evaporator/condenser assembly 24 7310000201 saddle foot 25 mm tube | ||||
| 4 7140001337 defrost valve 25 7600001249 wheel 330 0/D 30-58-133 | ||||
| 5 7420001338 solenoid coil 27 7333000378 plug/lead assembly | ||||
| 6 72200000195 | drier molecular sieve 1/4 x 1/4 | 33 | SP152150 | M20 plastic gland back nut |
| 7 P524750 | capillary 0.102" OD x 0.060" ID x 55" | 40 | SD533252 | user manual |
| 8 SA373504 electric box assembly 45 SD182554 refrigerant R407c | ||||
| 10 SD521850 fan mounting panel 46 7242000173 top cover | ||||
| 11 7242000174 inlet grill | 74 SP144250 | clip U nut no. 8 screw | ||
| 15 SD509601 outlet grill | 77 SD512850 filter guide | |||
| 16 7161000931 rotary compressor 78 SD520852 spacer | 37 mm LG 10 mm O/D 8.20 mm I/D | |||
| 17 7150000932 centrifugal fan | ||||
| 19 SD365450 lifting leg black | ||||
| 20 SD365550 locking ring BLK 51-22-103 | ||||
| 21 7242000169 spring clip |

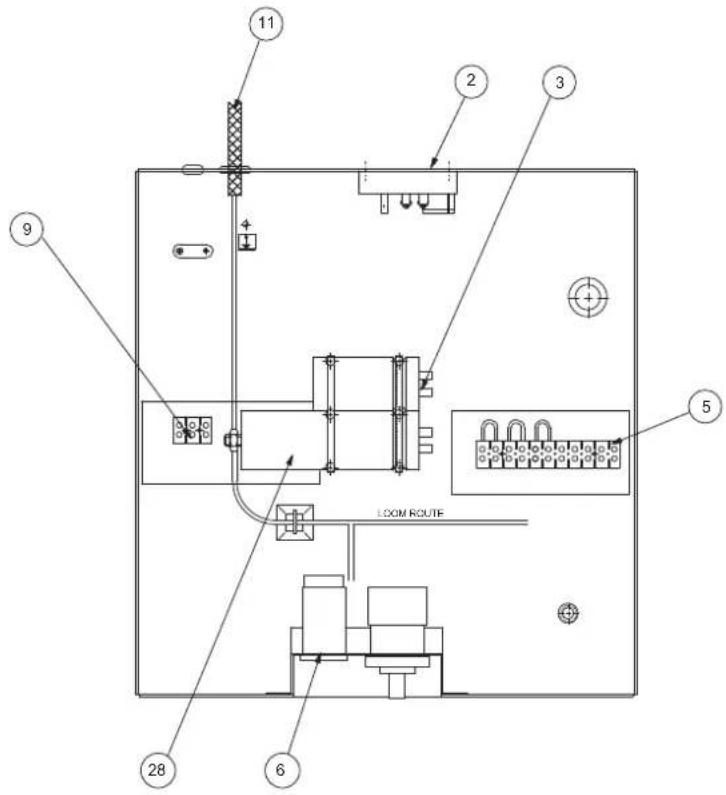

Liste de pieces de rechange - installation électrique
N° Référence Pièce de rechange
Les nombres de reprégaré des pieces de rechange sont différents des nombres de reprégaré des composants utilisés dans le manuel d'utilisation.
Élimination des déchets Déclaration de conformité
Les apparciels electroniques usages ne doivent pas etre jetes avec les ordures menagères, mais il faut les éliminer conformément à la directive europeenne 2002/96/CE DU PARLEMENT ET DU CONSEIL
EUROPEEN du 27 janvier 2003 relative aux déchets d'équipements électriques et électroniques. Veuillez donc eliminer cet apparéil à la fin de sa durée de vie conformément aux dispositions de la loi en vigueur.
L'appareil fonctionne avec un réfrigerant ecologique qui ne détruit pas la couche d' ozone (voir chapitre « Caracteristiques techniques »). Il faut evacuer le mélange de réfrigerant/ huié compris dans l'appareil de manière appropriée et conformément à la législation nationale en vigueur.
conformément à la directive européenasse tension 2006/95/ CE et à la directive CE 2004/108/CE relative à la compatibilité electromagnetique.
Par la presente, nous déclarons que le déshumidificateur à condensationTTK 800 a été développé, concu et fabriqué conformément aux directives CE citées.
Normes harmonisées appliquées :
IEC 60335-1:2001/A2:2006
IEC 60335-2-40:2002/A1:2005
IEC 62233:2005
Le symbole cose trouve sur la plaque signaletique de I'appareil.
Fabricant : :
