KULLANIM KILAVUZU SP 17.000 Flat Level Sensor Kärcher

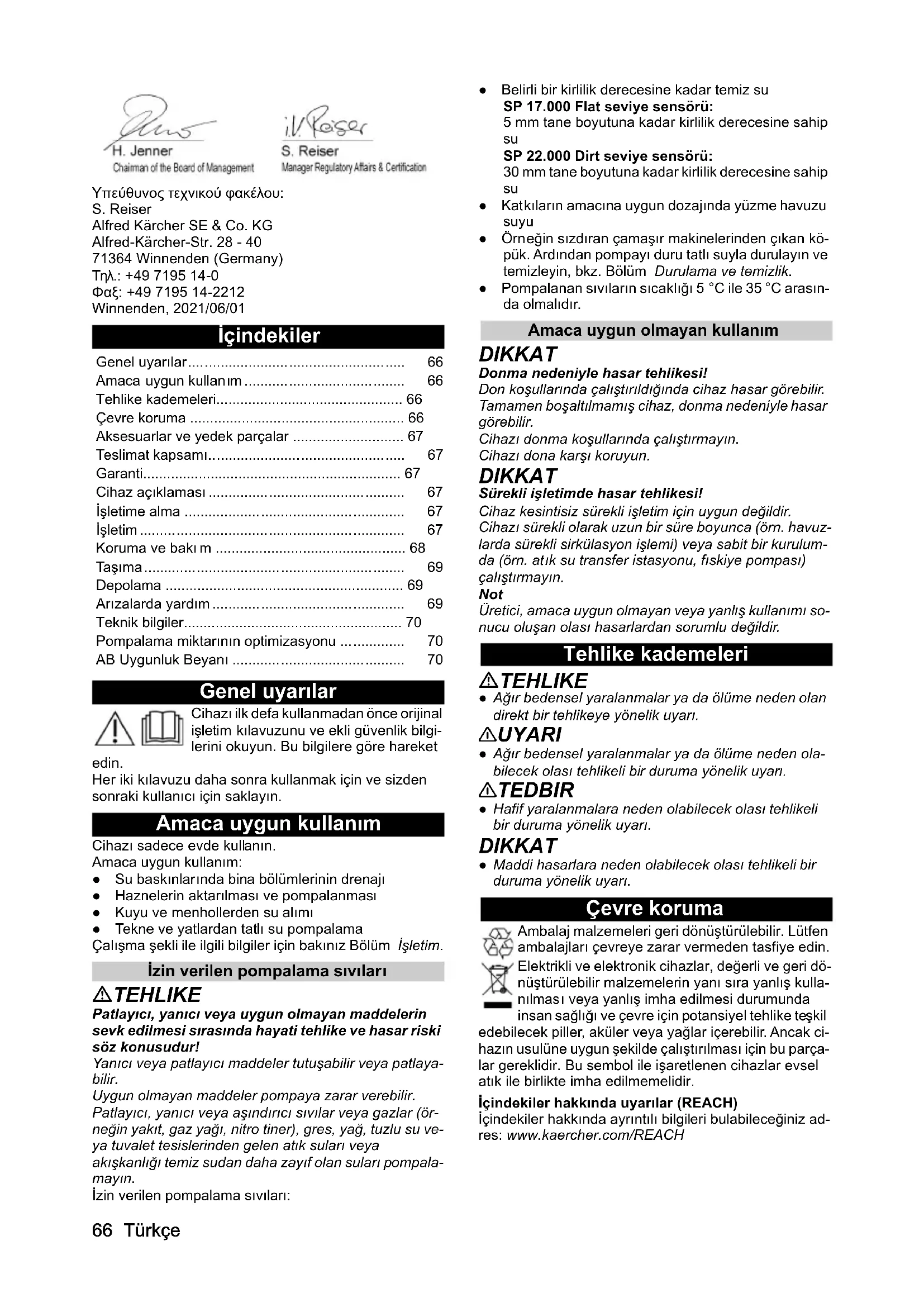

mm 1 35 Βάρος (χωρίς παρελκόμενα) kg 6 6,766 Türkçe Υπεύθυνος τεχνικού φακέλου: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Τηλ.: +49 7195 14-0 Φαξ: +49 7195 14-2212 Winnenden, 2021/06/01 İçindekiler Genel uyarılar Cihazı ilk defa kullanmadan önce orijinal işletim kılavuzunu ve ekli güvenlik bilgi- lerini okuyun. Bu bilgilere göre hareket edin. Her iki kılavuzu daha sonra kullanmak için ve sizden sonraki kullanıcı için saklayın. Amaca uygun kullanım Cihazı sadece evde kullanın. Amaca uygun kullanım: ● Su baskınlarında bina bölümlerinin drenajı ● Haznelerin aktarılması ve pompalanması ● Kuyu ve menhollerden su alımı ● Tekne ve yatlardan tatlı su pompalama Çalışma şekli ile ilgili bilgiler için bakınız Bölüm İşletim. İzin verilen pompalama sıvıları TEHLIKE Patlayıcı, yanıcı veya uygun olmayan maddelerin sevk edilmesi sırasında hayati tehlike ve hasar riski söz konusudur! Yanıcı veya patlayıcı maddeler tutuşabilir veya patlaya- bilir. Uygun olmayan maddeler pompaya zarar verebilir. Patlayıcı, yanıcı veya aşındırıcı sıvılar veya gazlar (ör- neğin yakıt, gaz yağı, nitro tiner), gres, yağ, tuzlu su ve- ya tuvalet tesislerinden gelen atık suları veya akışkanlığı temiz sudan daha zayıf olan suları pompala- mayın. İzin verilen pompalama sıvıları: ● Belirli bir kirlilik derecesine kadar temiz su SP 17.000 Flat seviye sensörü: 5 mm tane boyutuna kadar kirlilik derecesine sahip

SP 22.000 Dirt seviye sensörü: 30 mm tane boyutuna kadar kirlilik derecesine sahip

• ● Katkıların amacına uygun dozajında yüzme havuzu suyu ● Örneğin sızdıran çamaşır makinelerinden çıkan kö- pük. Ardından pompayı duru tatlı suyla durulayın ve temizleyin, bkz. Bölüm Durulama ve temizlik. ● Pompalanan sıvıların sıcaklığı 5 °C ile 35 °C arasın- da olmalıdır. Amaca uygun olmayan kullanım DIKKAT Donma nedeniyle hasar tehlikesi! Don koşullarında çalıştırıldığında cihaz hasar görebilir. Tamamen boşaltılmamış cihaz, donma nedeniyle hasar görebilir. Cihazı donma koşullarında çalıştırmayın. Cihazı dona karşı koruyun. DIKKAT Sürekli işletimde hasar tehlikesi! Cihaz kesintisiz sürekli işletim için uygun değildir. Cihazı sürekli olarak uzun bir süre boyunca (örn. havuz- larda sürekli sirkülasyon işlemi) veya sabit bir kurulum- da (örn. atık su transfer istasyonu, fıskiye pompası) çalıştırmayın. Not Üretici, amaca uygun olmayan veya yanlış kullanımı so- nucu oluşan olası hasarlardan sorumlu değildir. Tehlike kademeleri TEHLIKE ● Ağır bedensel yaralanmalar ya da ölüme neden olan direkt bir tehlikeye yönelik uyarı. 몇 UYARI ● Ağır bedensel yaralanmalar ya da ölüme neden ola- bilecek olası tehlikeli bir duruma yönelik uyarı. 몇 TEDBIR ● Hafif yaralanmalara neden olabilecek olası tehlikeli bir duruma yönelik uyarı. DIKKAT ● Maddi hasarlara neden olabilecek olası tehlikeli bir duruma yönelik uyarı. Çevre koruma Ambalaj malzemeleri geri dönüştürülebilir. Lütfen ambalajları çevreye zarar vermeden tasfiye edin. Elektrikli ve elektronik cihazlar, değerli ve geri dö- nüştürülebilir malzemelerin yanı sıra yanlış kulla- nılması veya yanlış imha edilmesi durumunda insan sağlığı ve çevre için potansiyel tehlike teşkil edebilecek piller, aküler veya yağlar içerebilir. Ancak ci- hazın usulüne uygun şekilde çalıştırılması için bu parça- lar gereklidir. Bu sembol ile işaretlenen cihazlar evsel atık ile birlikte imha edilmemelidir. İçindekiler hakkında uyarılar (REACH) İçindekiler hakkında ayrıntılı bilgileri bulabileceğiniz ad- res: www.kaercher.com/REACH Genel uyarılar p. 66
• Amaca uygun kullanım p. 66
• Tehlike kademeleri p. 66
• Çevre koruma p. 66
• Aksesuarlar ve yedek parçalar p. 67
• Teslimat kapsamı p. 67
• Garanti p. 67
• Cihaz açıklaması p. 67
• İşletime alma p. 67
• İşletim p. 67
• Koruma ve bakı m p. 68
• Taşıma p. 69
• Depolama p. 69
• Arızalarda yardım p. 69
• Teknik bilgiler p. 70
• Pompalama miktarının optimizasyonu p. 70
• AB Uygunluk Beyanı Türkçe 67 Aksesuarlar ve yedek parçalar Sadece orijinal aksesuarlar ve orijinal yedek parçalar kullanın. Bu parçalar cihazın güvenli ve arızasız çalış- masını sağlar. Aksesuar ve yedek parçalara ilişkin bilgiler için adres: www.kaercher.com. Teslimat kapsamı Cihazınızın teslimat kapsamı ambalajı üzerinde göste- rilmiştir. Ambalaj açıldığında içindeki parçalarda eksiklik olup olmadığını kontrol edin. Aksesuarların eksik olması durumunda ya da nakliye hasarlarında yetkili satıcınızı bilgilendirin. Garanti Her ülkede yetkili distribütörümüz tarafından verilmiş garanti şartları geçerlidir. Garanti süresi içerisinde ciha- zınızda oluşabilecek hasarları, üretim veya malzeme hatasından kaynaklanıyorlarsa ücretsiz olarak gideriyo- ruz. Garanti durumunda satış fişi ile satıcınıza veya size en yakın yetkili servise başvurun. (Adres için Bkz. Arka sayfa) Cihaz açıklaması Resimler için grafik sayfalarına bakın Şekil A 1 Şalter (otomatik işletim / manuel işletim) 2 Taşıma kulpu 3 Fişli şebeke bağlantı kablosu 4 Otomatik hava boşaltma tertibatı 5 Quick-Connect 6 Pompa bağlantı parçası G 1 ½ (1″, 1 ¼" ve 1 ½" hortum bağlantısı ve G 1 ½ - dişli) 7 Çekvalf (SP 17.000 Flat seviye sensörü) 8 Bağlantı parçası (G 1 1 ½ - dişli) 9 Ray (seviye sensörü) 10 Seviye sensörü 11 Ayaklar (SP 17.000 Flat seviye sensörü) 12 Ön filtre (SP 22.000 Dirt seviye sensörü, çıkarılabi- lir) İşletime alma TEHLIKE Elektrik çarpması ve yaralanma tehlikesi! Cihaz, elektrikli ve mekanik bileşenler içerir. Montaj, sökme veya temizlikten önce cihazı daima güç kaynağından ayırın. Not Hortum ne kadar kısaysa ve hortum çapı ne kadar bü- yükse sevk oranı da o kadar yüksek olur. Pompada tıkanıklıkları önlemek için 1 ¼″ değerinden daha küçük hortum çaplarına uygun bir ön filtre kullanın. ● SP 17.000 Flat seviye sensörü: Aksesuarlar ● Tabana entegre edilmiş SP 22.000 Dirt seviye sen- sörü Pompa bağlantısı bir geçmeli sistemle (Quick-Connect) donatılmıştır. Pompa bağlantı parçası G 1 ½ bağlantı parçası cihaza takılmamış halde dahildir. Not G 1 ½ pompa bağlantı parçasına 1″, 1 ¼″ ve 1 ½″ çaplı hortumlar bağlanabilir. İstenen büyüklükte partiküllerin pompalanması için ye- terli büyüklükte çaplı bir hortumun seçilmesi ve pompa bağlantı parçasının oyuklardan kısaltılması gerekir. De- bi miktarının yüksek olması için partiküller küçük olsa bi- le büyük çaplı bir hortumun kullanılması tavsiye edilir. Hortumu pompaya bağlayın: 1 Pompa bağlantı parçasını G 1 ½ bağlantı parçasına vidalayın. Şekil B 2 Hortum kelepçesini hortumun üzerine kaydır ın. 3 Hortumu G 1 ½ pompa bağlantı parçasına kaydırın ve bir hortum kelepçesi ile sabitleyin. 4Bağlantı parçasını Quick-Connect'e itin. Şekil C Pompanın kurulması / daldırması: 1 Seviye sensörünü yukarıdan raya itin. Şekil D 2 Ayakları dışarı veya içeri katlayın. (SP 17.000 Flat seviye sensörü) Şekil E Not Ayakların dışarı katlanması mecburi değildir, ayaklar dı- şarı katlanarak daha büyük bir pompalama gücüne ula- şılır. Ayakların içeri katlanması, 1 mm'lik artık sıvı yüksekliğine kadar düz sıvı vakumlaması yapılmasını mümkün k ılar. 3 Ön filtreyi monte edin veya sökün. (SP 17.000 Flat seviye sensörü) Şekil E Not Ön filtrenin monte edilmesi zorunlu değildir ama ön filt- renin montajı daha yüksek bir pompalama gücü sağlar (yalnızca SP 17.000 Flat seviye sensörü ile). Ön filtre sayesinde pompalanan sıvı önceden filtrelenir ve böyle- ce pompa kirlenmeden korunur. Filtre kullanıldığında en fazla 5 mm büyüklüğünde partiküller pompalanabilir. Ön filtrenin sökülmesi, 1 mm'lik artık sıvı yüksekliğine kadar düz sıvı vakumlaması yapılmasını mümkün kılar (Sade- ce SP 17.000 Flat seviye sensörü için). 4 Pompayı, pompalanan sıvının içinde sağlam bir ze- mine yerleştirin veya taşıma koluna bağlı bir halat yardımıyla daldırın. Not Emiş alanı kirlenmeler tarafından engellenmemelidir. Zemin çamurluysa pompayı bir tuğla vb. üzerine yerleş- tirin. Pompanın düz durduğundan emin olun. Pompayı kablo veya hortumdan tutarak taşımayın. İşletim TEHLIKE Elektrik çarpması nedeniyle hayati tehlike! Elektrik ileten parçalara dokunulduğunda elektrik çarp- ması nedeniyle ölüm riski vardır. İşletim sırasında taşıma koluna bağlı olan halata veya pompalanan sıvı ile temas eden herhangi bir nesneye (örneğin pompalanan sıvının iletildiği boru hatları, kor- kuluklar) ve pompalanan sıvıya dokunmayın. Otomatik hava boşaltma tertibatı p. 70

1. Düşük sıvı seviyesinde emilen veya pompanın için-

de bulunan hava otomatik hava boşaltma tertibatı68 Türkçe üzerinden sızabilir. Havanın yanında sıvı da çıkabi- lir. Sıvı seviyesi düşükken pompa iyi vakum yapamı- yorsa doldurma işlemine yardımcı olmak için güç kablosunu çıkarın ve takın ve bunu tekrarlayın. Şekil F Otomatik işletim Not Seviye sensörü, otomatik işletimde pompalama işlemini otomatik olarak kumanda eder. Pompa, seviye sensörü seviyesi yükselen pompalanan sıvı ile temas eder et- mez açılır. Pompa, seviye sensörü seviyesi düşen pompalanan sı- vı ile temasını kaybettiğinde ve 15 sn'lik bir ilave çalış- ma süresinin ardından kapanır. Şekil G Açma: Pompanın kendiliğinden emmesi için gereken minimum sıvı seviyesi (= minimum açma noktaları): ● SP 17.000 Flat seviye sensörü: 7 mm (ön filtre kul- lanıldığı takdirde 57 mm) ● SP 22.000 Dirt seviye sensörü: 50 mm Kademe sensörünün ayarlanabilen en yüksek sevi- yesi: ● SP 17.000 Flat seviye sensörü: 190 mm (ön filtre kullanıldığı takdirde 240 mm) ● SP 22.000 Dirt seviye sensörü: 237 mm Minimum artık sıvı yüksekliği / maks. emme derinli- ği: ● SP 17.000 Flat seviye sensörü: 1 mm (ön filtresiz, ayaklar içeri katlanmış durumda) ● SP 22.000 Dirt seviye sensörü: 35 mm Not Ön filtrenin kullanılması tavsiye edilir. Not Pompanın düz durduğundan emin olun. Aksi takdirde seviye sensörü sıvı ile temasını kaybetmeyebilir ve pompa kuru çalışabilir.

1. Seviye sensörünü istenen çalıştırma yüksekliğine

getirin (pompalanan sıvı ile temas). Not Seviye sensörü ne kadar yükseğe ayarlanırsa açma ve kapatma noktası o kadar yüksek olur. Uygulama örnek- leri için aşağıdaki tabloya bakın:

2. Şalteri otomatik işletime (AUTO) ayarlayın.

3. Şebeke fişini prize takın.

Manuel işletme Not Manuel işletimde pompa sürekli açık kalır.

1. Şalteri manuel işletme (MAN) ayarlayın.

2. Şebeke fişini prize takın.

DIKKAT Kuru çalışmadan kaynaklanan hasar riski! Kuru çalışma, pompada daha fazla aşınmaya yol açar. Pompayı manuel işletmede gözetimsiz bırakmayın. Kuru çalışma sırasında elektrik fişini hemen prizden çe- kin. Düz vakumlama (SP 17.000 Flat seviye sensörü) 1 mm'lik min. artık sıvı seviyesine ulaşmak için manuel işletimin uygulanması tavsiye edilir. SP 17.000 Flat seviye sensörüne bir çekvalf monte edil- miştir. Bu sayede hortumdaki artık sıvıların pompalama işlemi tamamlandıktan sonra geri akması engellenir. İşletmenin tamamlanması

1. Şebeke fişini prizden çekin.

Cihaz durur. DIKKAT Hasar tehlikesi! Kurumuş kir veya katkı maddeleri nedeniyle hasar teh- likesi. Cihazı her kullanımdan hemen sonra durulayın ve te- mizleyin.

2. Kirli veya katkı maddeli sıvı pompalanırsa işletimi

durdurduktan hemen sonra cihazı yıkayın ve temiz- leyin, bkz. Bölüm Durulama ve temizlik.

3. Cihazı ve aksesuarları boşaltın ve kurumaya bıra-

kın. Koruma ve bakım TEHLIKE Elektrik çarpması ve yaralanma tehlikesi! Cihaz, elektrikli ve mekanik bileşenler içerir. Uygulama alanı SP 17.000 Flat seviye sensörü SP 22.000 Dirt seviye sensörü Çapı < yakl. 1 m olan menhol (örn. drenaj) Seviye sensörü en üst pozisyon-

Seviye sensörü en üst pozisyon-

Ön filtrenin kulla- nılması tavsiye edilir Ön filtre klapeleri kapalı (kirlenme- ye karşı koruma) Yüzme havuzla- rı, göletler (sade- ce SP 22.000 Dirt seviye sensörü ile) Seviye sensörü en alt pozisyonda Seviye sensörü en alt pozisyonda Pompa işlemini ön filtre veya dı- şarı katlanmış ayakla başlatma Ön filtre klapeleri kapalı (kirlenme- ye karşı koruma) Pompa işlemini ön filtresiz ve içeri katlanmış ayak- larla devam ettir- me (1 mm artık sıvı yüksekliğine ulaşılır) Not Manuel modda uygulayın. Kapat- ma / düz vakum- lama işlemlerini denetleyin. Uygulama alanı SP 17.000 Flat seviye sensörü SP 22.000 Dirt seviye sensörüTürkçe 69 Çocukların temizlik ve kullanıcı bakımını yapması ya- saktır. Durulama ve temizlik DIKKAT Hasar tehlikesi! Kurumuş kir veya katkı maddeleri nedeniyle hasar teh- likesi. Cihazı her kullanımdan hemen sonra durulayın ve te- mizleyin. 1 Kirli sıvı veya katkı maddeleri içeren sıvı pompalan- dıktan sonra cihaz durulanmalıdır: Cihaz tüm kir ve- ya katkı maddelerinden arındırılana kadar katkı maddesi içermeyen temiz su pompalayın. TEHLIKE Elektrik çarpması ve yaralanma tehlikesi! Cihaz, elektrikli ve mekanik bileşenler içerir. Montaj, sökme veya temizlikten önce cihazı daima güç kaynağından ayırın. 2 Şebeke fişini prizden çekin. 3 Quick-Connect tuşuna basın ve bağlantı ağzını çe- kip çıkarın. Şekil C 4 Gerekirse Quick-Connect ve hortumdaki kalıntıları giderin. 5 Cihazın dışını yumuşak, temiz bir bezle ve temiz su ile temizleyin. 6 Cihazı ve aksesuarları boşaltın ve kurumaya bıra- kın. Bakım Cihaz bakım gerektirmez. Taşıma El ile taşıma 몇 TEDBIR Sendeleme nedeniyle yaralanma tehlikesi! Gevşek kablolara ve hortumlara takılma nedeniyle yara- lanma riski söz konusudur. Cihazı taşırken kablolara ve hortumlara dikkat edin.

1. Cihazı taşıma kulpundan kaldırın ve taşıyın.

Taşıt içerisinde taşıma 몇 UYARI Yaralanma tehlikesi, zarar görme tehlikesi! Taşıma sırasında cihazın ağırlığını dikkate alın. Cihazı, taşıma sırasında kaymaması veya etrafa savrul- maması için geçerli yönergelere uygun olarak saklayın veya sabitleyin.

2. Cihazı araç içinde taşırken, geçerli yönetmelikler

uyarınca kaymaya ve devrilmeye karşı emniyete alın. Depolama DIKKAT Donma nedeniyle hasar tehlikesi! Tamamen boşaltılmamış cihaz, donma nedeniyle hasar görebilir. Cihazı ve aksesuarları saklamadan önce tamamen bo- şaltın. Cihazı dona karşı koruyun. Cihazı dışarıda değil, donma olmayan bir yerde sakla- yın. 몇 TEDBIR Yaralanma ve hasar tehlikesi mevcuttur! Cihaz eğimli yüzeylerde devrilebilir. Depolama sırasında cihazın ağırlığına dikkat edin.

1. Pompayı ve aksesuarları tamamen boşaltın.

2. Pompa ve aksesuarları kurumaya bırakın.

3. Pompayı dondan korunan bir yerde muhafaza edin.

Arızalarda yardım Arızaların sebepleri çoğu zaman aşağıdaki genel bakış yardımıyla kendiniz giderebileceğiniz kadar basittir. Ka- rarsızlık durumunda veya burada adı geçmeyen arıza- larda lütfen yetkili müşteri hizmetlerine başvurun. Hata Nedeni Hatanın giderilmesi Pompa çalışıyor, pompa- lamıyor Pompada hava var. 1. Şebeke fişini sıvı emilene kadar birkaç kez prizden çekin ve takın. Emiş alanı tıkalıdır. 1. Şebeke fişini prizden çekin.

2. Emiş alanını temizleyin.

Su seviyesi, minimum sıvı seviyesinin al- tında.

1. Pompayı pompalama sıvısına olabildiğince

derine daldırın, bakınız Bölüm İşletim. Pompa çalışmıyor veya işletim sırasında aniden duruyor Akım beslemesi kesilmiştir. 1. Sigortaları ve elektrik bağlantı larını kontrol edin. Termo korumalı şalter aşırı ısınma nede- niyle pompayı kapatmıştır.

1. Şebeke fişini prizden çekin.

2. Pompanın soğumasını bekleyin.

3. Emiş alanındaki kir partiküllerini giderin.

4. Emiş alanını temizleyin.

5. Pompanın kuru çalışmasını önleyin.

Kir partikülleri emiş alanını bloke eder. 1. Şebeke fişini prizden çekin.

2. Emiş alanını temizleyin.

Seviye sensörü pompayı durdurur. 1. Seviye sensörünün pozisyonunu kontrol edin ve gerekirse düzeltin. Not Pompa, seviye sensörü su temasını kaybettik- ten 15 sn sonra durdur. Seviye sensörü kirli olduğu için yanıt ver- miyor.

1. Seviye sensörünü temizleyin.70 Türkçe

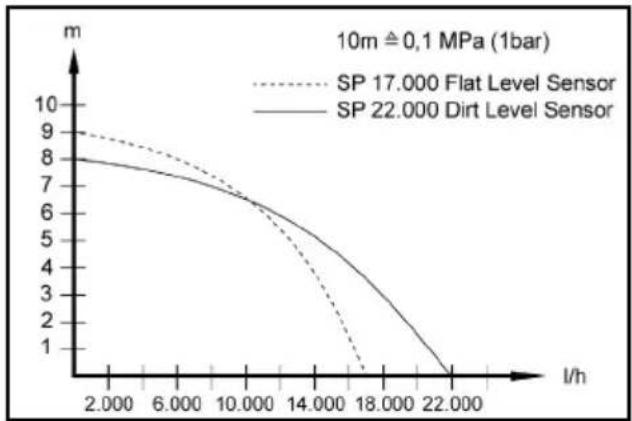

Teknik bilgiler Teknik d eğişiklik hakkı saklıdır. Pompalama miktarının optimizasyonu Aşağıdaki durumlarda pompalama miktarı daha büyük olur: ● Pompalama yüksekliği ne kadar düşükse. ● Kullanılan hortumun çapı ne kadar büyükse. ● Kullanılan hortum ne kadar kısaysa. ● Bağlı aksesuarlar ne kadar az basınç kaybına yol açarsa. AB Uygunluk Beyanı İşbu belgeyle, aşağıda adı geçen makinenin mevcut ta- sarımı yapı tarzı ve tarafımızdan piyasaya sürülen mo- deliyle AB direktifinin ilgili temel güvenlik ve sağlık yükümlülüklerine uygun olduğunu beyan ederiz. Bizim onayımız olmadan makinede yapılan bir değişiklik duru- munda, bu açıklama geçerliliğini kaybeder. Ürün: Pompa Tip: 1.645-xxx İlgili AB direktifleri 2014/35/AB 2014/30/AB 2011/65/AT 2009/125/EG Uygulanan yönetmelik(ler) (AB) 2019/1781 Uygulanan uyumlaştırılmış normlar EN 60335-1 EN 60335-2-41 EN 62233: 2008 EN 55014-1: 2017 + A11: 2020 EN 55014-2: 2015 EN 61000-3-2: 2014 EN 61000-3-3: 2013 EN IEC 63000: 2018 Aşağıda imzası olan, yönetim kurulu adına ve yönetim yetkisine sahip olarak hareket eder. Pompalama gücü azalı- yor Emiş alanı tıkalıdır. 1. Şebeke fişini prizden çekin.

ş alanını temizleyin. Pompalama gücü çok dü- şük Maksimum pompalama yüksekliği aşıl- mıştır. Hortum çapı ve hortum uzunluğu yanlış seçilmiştir.

1. Maksimum pompalama yüksekliğine dikkat

edin, bkz. Bölüm Teknik bilgiler.

2. Gerekirse daha büyük bir hortum çapı veya

daha kısa bir hortum uzunluğu seçin, bkz. Bölüm Pompalama miktarının optimizas- yonu. Quick-Connect açılmı- yor veya kapanmıyor Geçme sistemi kirlenmiştir. 1. Klipsi çıkarın.

2. Klipsi temizleyin.

3. Klipsi monte edin.

Pompa, seviye sensörüy- le su teması olmamasına rağmen çalışıyor Seviye sensörü kirli olduğu için yanıt ver- miyor.

1. Seviye sensörünü temizleyin.

Şalter, manuel işletimde (MAN). 1. Şalteri otomatik işletime (AUTO) ayarlayın. Uzatılmış ilave çalışma süresi Seviye sensörü kirli. 1. Seviye sensörünü temizleyin. Hata Nedeni Hatanın giderilmesi SP 17.000 Flat Level Sensor SP 22.000 Dirt Level Sensor Cihaz performans verileri Şebeke gerilimi V 230-240 230-240 Şebeke frekansı Hz 50 50 Nominal güç W 550 750 Maksimum pompala- ma miktarı l/h 17.000 22.000 Basınç (maks.) MPa (bar) 0,09 (0,9) 0,08 (0,8) Pompalama yüksekliği (maks.) m9 8 Dalma derinliği (maks.) m 7 7 Pompalama sıvısının izin verilen sıc. °C 5...35 5...35 Pompalanmasına izin verilen sıvıların partikül büyüklüğü (maks.) mm 5 30 Minimum sıvı seviyesi (manuel mod) mm 7 50 Kalan sıvı seviyesi mm 1 35 Ağırlık (aksesuarlar hariç) kg 6 6,7Русский 71 Dokümantasyon yetkilisi: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Almanya) Tel.: +49 7195 14-0 Faks: +49 7195 14-2212 Winnenden, 2021/06/01
