Z87 OC Formula - Anakart ASROCK - Ücretsiz kullanım kılavuzu

Ürün Tipi	Anakart
Marka	ASRock
Model	Z87 OC Formula
Çipset	Intel Z87
İşlemci Soketi	LGA1150
Kart Formu	ATX (30,5 x 24,4 cm)
Bellek (RAM)	4 x DDR3 DIMM, maks 32 GB, DDR3 1333/1600/1866/2400/2800+
Genişletme Yuvaları	3 x PCIe 3.0 x16, 1 x PCIe 2.0 x16, 2 x PCIe 2.0 x1
Depolama	10 x SATA 3 (6 Gb/s), RAID 0/1/5/10 desteği
USB	6 x USB 3.0 (4 arka, 2 ön panel), 8 x USB 2.0 (2 arka, 6 ön panel)
Ses	Realtek ALC1150 7.1 kanal HD Ses, TI NE5532 kulaklık amplifikatörü (600 Ohm)
Ağ	1 x Intel I217V Gigabit LAN
Güç	24-pin ATX, 2 x 8-pin ATX 12V
Özel Özellikler	Çift BIOS, OC Formula, 12 fazlı güç, Japon katı kapasitörler
Dahili Düğmeler ve Anahtarlar	Açma/sıfırlama/CMOS temizleme düğmesi, PCIe anahtarı, LN2 modu, BIOS seçimi, Rapid OC düğmeleri
Gerilim Ölçüm Noktaları	Dahili V-Probe: 14 ölçüm noktası
Desteklenen İşletim Sistemleri	Microsoft Windows 8.1 / 8 / 7 (32/64 bits)
Ağırlık	Yaklaşık 1,2 kg
Paket İçeriği	Anakart, kılavuz, sürücü CD'si, SATA kabloları, G/Ç plakası, vb.

Sık sorulan sorular - Z87 OC Formula ASROCK

ASRock Z87 OC Formula anakart hangi işlemci soketini destekler?

ASRock Z87 OC Formula anakart, LGA1150 soketini kullanır ve 4. nesil Intel Core işlemciler (Haswell) ile uyumludur.

Hangi RAM bellek türleri uyumludur?

Çift kanal yapılandırmada DDR3 belleği destekler, 1333'ten 2800+ MHz'e (OC) kadar frekanslar, maksimum 32 GB.

Çift BIOS nasıl çalışır?

Kartta iki BIOS bulunur: bir ana (A) ve bir yedek (B). Ana BIOS bozulursa, seçim anahtarını B konumuna getirin, sistem yedek BIOS ile yeniden başlayacaktır. Daha sonra UEFI yardımcı programını kullanarak ana BIOS'u geri yükleyin.

CMOS ayarları nasıl silinir?

CMOS'u CLRCMOS1 atlama kablosu veya özel düğme (CLRCBTN) ile silebilirsiniz. Bilgisayarı kapatın, güç kablosunu çıkarın, ardından atlama kablosunun 2. ve 3. pinlerini 5 saniye kısa devre yapın veya düğmeye basın.

PCIe anahtarının avantajları nelerdir?

PCIe açma/kapama anahtarı, PCIe x16 yuvalarını ayrı ayrı etkinleştirmenizi veya devre dışı bırakmanızı sağlar. Bu, tüm kartları çıkarmadan hatalı bir kartı teşhis etmeyi kolaylaştırır.

LN2 modu ne işe yarar?

LN2 modu (sıvı azot), aşırı hız aşırtma sırasında soğuk başlatma sorunlarını ortadan kaldırır, işlemci parametrelerini çok düşük sıcaklıklar için ayarlar.

Anakart SLI veya CrossFire destekliyor mu?

Evet, birden çok PCIe x16 yuvası sayesinde 4 yola kadar (SLI için 3 yol, CrossFireX için 4 yol) SLI (NVIDIA) ve CrossFireX (AMD) destekler.

Hangi ses bağlantı noktaları mevcut?

Kartta 5 adet ses jakı (7.1 kanal) ve bir optik S/PDIF bağlantı noktası bulunan bir arka panel bulunur. 600 ohm'a kadar kulaklıkları destekleyen TI NE5532 kulaklık amplifikatörü ile Realtek ALC1150 codec bileşenine sahiptir.

BIOS nasıl güncellenir?

BIOS'u yerleşik UEFI yardımcı programı veya bir USB aygıtı aracılığıyla güncelleyebilirsiniz. Güncellemeden hemen sonra CMOS'u silmemeniz önerilir; önce sistemi yeniden başlatın.

OC Formula teknolojisi ne anlama geliyor?

OC Formula, aşırı hız aşırtmaya adanmış bir seridir. Yüksek kaliteli bileşenler (katı kapasitörler, ferrit bobinler), 12 fazlı güç, gerilim ölçüm noktaları ve hız aşırtmayı kolaylaştırmak için dahili düğmeler sunar.

KULLANIM KILAVUZU Z87 OC Formula ASROCK

ASRock'in zorlu kalite kontral suturelinden geçmiş olan güvenilir ASRock Z87 OC Formula/ac / Z87 OC Formula anakartini satin aldiginiz icin teşekür ederiz. Saglam tasarimi ile ASRock'in kalite ve dayaniklilik taahhüdüne uygun sekilde mukemmel performans saglar.

Anakart ozellikleri ve BIOS yazilimiGPCellenebilecegien, bu dokumantasyonun icerigi herhangi bir bildirimde bulunilmaksizin degistirilebilir. Bu dokumantasyon üzerinde herhangi bir degisiklik yapilmasi halinde, guncellenmis sürüm, herhangi bir bildirim yapilmaksizin ASRock'in web sitesinde yer alacaktir.. Bu anakart ile ilgili olarak teknik destek almak istiyorsamz, lüften kullandiginz model hakknda Özel bilgiler icin web sitemizi ziyaret edin. En güncel VGA kartlari ve CPU destek listelerini de ASRock'in web sitesinden bulabilirsiniz. ASRock web sitesi http://www.asrock.com.

Celeron*, LGA1150 Paketinde desteklemektedir

Yonga kumesi Z87

Bellek

2933(OC)/2800(OC)/2400(OC)/2133(OC)/1866

Yuvasi (PCIE1) tek; x8'de (PCIE1) / x8'de (PCIE4) cift; x8'de (PCIE1) / x4'te (PCIE2) / x4'te (PCIE4) üçlü)

Express yuvas1 PCIE5 yuvasiylaPAYLsIlr

TM, 4-Way CrossFireXTM, 3-Way

CrossFireX™ ve CrossFireX™ destekler

TM ve SLITM birimlerini destekler

Grafikler

GPU entegre edilmis islemciler ile desteklenir.

(S3D) ve MPEG-2 Full HW Encode1, Intel® InTru™ 3D, Intel®

Net Video HD Teknolojisi, Intel* InsiderTM, Intel* HD Graphics

4400/4600 ile Intel Quick Sync Video

technolojisini destekler

ve HBR (Yuksek Bit Hizinda Ses) özelliklerini destekler

(Uyumlu bir HDMI monitoru kullanilmaldir)

kayittan yurutmeyi destekler

Ses

Ses Codec Bileşeni)

-farkyukselteciile115dBSNRDAC
- TI® NE5532 Premium Kulaklik Amplifikatorü (600 Ohm'akdar kulakliklari destekler)
- Dogrudan Baglanti Teknolojisi
-EMI koruma kapagi
-PCB ayri koruma

LAN

Arka Panel I/O

• USB3_10_11, PCIE6 ile paylaşilir. PCIE6 yuvası meşgulse USB3_10_11, USB 2.0'a geleçer.

ve SPEED LED)

Hoparlor/Mikrofon

Depolama

RAID 1, RAID 5, RAID 10, Intel Hizh Depolama Teknolojisi 12 ve Intel Akulli Yanit Teknolojisi), NCQ, AHCI ve "Hot Plug" islevlerini destekler

AHCI ve "Hot Plug" islevlerini destekler

Baglayici

Konektörü)

(ASMedia Hub)

TM: 2 x 7 takim yerlesik voltaj ölçüm noktası

BIOS Özelliği

Ana BIOS ve 1 x Yedek BIOS)

Destek CD'si

Sürümü), CyberLink MediaEspresso 6.5 Deneme Sürümü, Google Chrome Tarayıci ve Araç Çubalık, Start8, MeshCentral, Splashtop Streamer

Donanim

Sicakligina Gore Otomatik Olarak Ayarlanmasini Saglar)

os

Belgeler

gereklidir)

• Detayli urin bilgisi icin, lutfen web sitemizi ziyaret edin: http://www.asrock.com

Lütfen, BIOS ayarlarimi duzenleme, Bagimsz Hz Asirtma Teknolojin uygulanmasi ya da üçünci kisilerin Hz asirtma araclarinin kullanlmasi da dahil olmak üzere:tüm Hz asirtma islemlerinin belirli bir risk taşidigi unutmayin. Hz asirtma, sisteminizin dayanklıligmi etkileyebilir,atta/systeminizde yer alan bileş ve aygtlara zarar verebilir. Bunu riski ve masraflari size ait olmak üzereGPCleştililmelidir. Hz asirtmadan dogabilecek zararlar konusunda sorumlu olmayacagz.

Sinirlamalar nedeniyle,GPCek bellek boyutu Windows* 32-bit isletim systemleri cerevesinde system kullanimina ayrildigt iin 4GB'den az olabilir. Windows* 64-bit isletim systemlerinde bu tur sinirlamalar yoktur. Windows* tarafindan kullanilmayan bellekten faydalanmak icin ASRock XFast RAM'i kullanabilirsiniz.

1.3 Baglanti Teli Kurulumu

Cizim, baglanti tellerin kurulumunu gostermektedir. Tel kapagi, pimlerin uzerine yerleştiligiinde, tel "Kisa" olur. Pimlerin uzerinde tel kapagi bulunmadiginda, tel "Kisa" olur. Cizim, pin1 ve pin2 alanlari "Kisa" olan ve bu iki pim uzerinde bir baglanti teli kapagi bulunan 3-pin baglanti telini gostermektedir.

Short

Open

CMOS'u Temizle Baglanti Tdi

(CLRCMOS1)

(bkz.s.1 veya s.2, No. 35)

CMOS'u TemizleVarsaylan

CLRCMOS1, CMOS verilerini temizlememizi saglar. Sistem parametrelerini temizlemek ve varsaylan kurulum ayarlarina sifirlamak icin, lutfen bilgisayari kapatin ve guc kablosunu guc beslemesinden cekin. 15 saniye bekledikten sonra, CLRCMOS1 uzerindeki pin2 ve pin3'ü 5 saniye boyunca kisaltmak icin bir baglanti teli kullanin. Ancak, CMOS'u lutfen BIOS'uGPCelledikten hemen sonra temizlemeyin. BIOS'uGPCelledikten hemen sonra CMOS'u temizlemeniz gerekirse, once sistemi baslatin ve ardindan CMOS temizleme islemi oncesindeyeniden kapatin. Lutfen, parola, tarih, saat ve varsaylan kullanici profilinin yalinizca CMOS bataryası cikarildiginda temizlenecegini unutmayin.

Clear CMOS Anahtar, Clear CMOS baglanti teli ile ayni isleve sahiptir.

1.4 Ekli Baglantilar ve Bağlayiciplar

Ekli要考虑行ve baglayiclar要考虑teli degildir. Baglanti teli kapaklarimbu baglanti ve要考虑行üzerine yerlestirmeyin. Baglanti teli kapaklarimn要考虑行列ile baglayiclar üzerine yerlestirimesi, anakarta kalı hasar verebilir.

Sistem Paneli Baglantisi (9-pin PANEL1)

Güç anahtarim kasa on paneline baglayin. Güç anahtarim kullanarak sistemin hangi yöne hareketle kapanacagens secebilirsiniz.

Sifirlama anahtarim kasa on paneline baglayn. Bilgisayarin kilitlenmesi ve normal sekilde yeniden baslatilamaması halinde reset (sifirla) diğmesine basin.

PLED (Sistem Güç LED'i):

Güç durumu östergesini kasa on paneline baglayin. Sistem calisirken LED 1sigi yanacaktir. Sistem S1/S3 uyku durumdayken LED 1sigi yanip söner. Sistem S4 uyku durumunda ya da kapaltyken (S5) LED 1sik kapanir.

HDLED (Sabit Disk Etkinlik LED'i):

Sabit sürücu etkinlik LED'ini kasa on paneline baglayin. Sabit sürücu veri okur ya da yazarken LED 1sigt yanar.

On panel tasarimi kasaya gore degisiklik gosterebilir. Bir on panel modilii, temel olarak bir guc anahtari, sfrlama anahtari, guc LED'i, sabit suriuci aktivitesi LED'i, hoparlor gibi birimlerden olusur. Kasantzin on panel modulunu bu baglantiya takmadan once, kablo duzenlemeleri ile pin duzenlemelerinin dinzgün sekilde yapildigindan emin olun.

Güç LED Bağlantı (3-pin PLED1) (bkz. s.12, No. 17)	PLED+PLED+	Sistemim Güç durumunun belirtilmesi icin lütfen güç LED'ini bu bağlantıya takın.
Seri ATA3 Bağlaysia (SATA3_0_1: bkz. s.1 veya s.2, No. 22) (SATA1_2_3: bkz. s.1 veya s.2, No. 23) (SATA3_4_5: bkz. s.1 veya s.2, No. 24) (SATA3_A1_A2: bkz. s.1 veya s.2, No. 21) (SATA3_A3_A4: bkz. s.1 veya s.2, No. 20)	SATA3_4_5_SATA3_2_3	Bu on SATA3 bağlaysiaı, veri aktarıHIP 6,0 Gb/ sn'ye kadar oleh dahili depolama aygünlı icin tasarlanmiş SATA veri kablolainen destekler. Başlatma suresini en aza indirmek icin, çalıştrilabilir aygünlar icin Intel® Z87 SATA bağlanti noktaların (SATA3_0) kullanın
	SATA3_0_1 SATA3_4_5 SATA3_2_3	SATA3_4_5 SATA3_2_3

USB 3.0 Baglantilari

(19 pimli USB3_8_9)

(bkz.s.1 veya s.2, No. 15)

(19 pimli USB3_10_11)

(bkz.s.1 veya.s.2, No. 16)

(USB3_12)

(bkz.s.1 veya s.2, No. 13)

Bu anakart üzerinde, I/O paneli üzerindeki dört USB 3.0 böglanti noktasinin yani sira, iki adet böglanti ve bir böglanti noktası bulunmaktadir. Her USB 3.0 böglantisi, iki adet böglanti noktası destekleyebilir.

On Panel Ses Baglantisi

(9-pin HD_AUDIO1)

(bkz.s.1 veya s.2, No. 40)

Bu baglanti, ses aygitlarinin on ses paneline baglanmasi icindir.

1. Yüksek Tanimli Ses, Jak Algilama Özelligi dindestekler, ancak bu islevin dizgün calşabilmesi icin kasa uzerindeki panel kablosun HDA islevini desteklemesi gerekmektedir. Sisteminizi kurarken, lüften kilavuzumuzdaki talimatlar ile kasa kilavuzundaki talimatlari izleyin.
2. AC'97 ses paneli kullantyorsaniz, luffen asagidaki adimlaruygulayarak on panel ses baglantisina takin:

A. Mic_IN'i (MIC) MIC2_L'ye baglayin.
B. Audio_R'yi (RIN) OUT2_R'ye ve Audio_L'yi (LIN) OUT2_L'ye baglaym.
C. Toprak't (GND) Toprak'a (GND) baglaym.
D. MIC_RET ve OUT_RET yalnuzca HD ses paneli icindir. AC'97 ses paneli icin bunlart baglamamiza gerek yoktur.
E. On mikrofonu etkinlestirmek icin, Realtek Kontrol panelinde "FrontMic" sekmesine gadin ve "Kayit Ses Seviyesi"ni ayarlayin.

Kasa Hoparlor Baglantisi

(4-pin SPEAKER1)

Lütfen kasa hoparlörunü

bu baglantiya takin.

Kasa, Guc ve MOS Fan Baglayiclari (4-pin CHA_FAN1) (bkz.s.1 veya 2, No.37)

Lüften fan kabolarini
fan baglayiclarina takin
ve siyah teli topraklama
pinine baglayin.

Bu anakart, 4-Pin CPU fan (Sessiz Fan) baglayicisi saglamaktadir. 3-Pin CPU fan baglamak istiyorsaniz, lutfen Pin 1-3'ü kullanin.

Bu anakart, 24-pin
ATX Güç baglayıcişi
sagliamaktadır. 20-pin ATX
güç beslemesi kullanmak
iocin, lüften Pin 1 ve Pin
13'e baglayın.

ATX 12V Guc Baglayicis1

(8-pinATX12V1)

(bkz.s.1 veya s.2, No. 1)

(8 pimli ATX12V3)

saglamaktadir. 4-pin ATX

gucbeslemsikullanmak

icin, luffen Pin 1 ve Pin 5^

baglayin.

SLI/XFIRE Guc Baglayicis

(4 pinli SLI/XFIRE_

PWR1)

(bkz.s.1 veya s.2, No. 39)

Iki grafik karti bu anakarta

takliykenlufbenbu

baglayiciyisabit diskguc

baglayicisina baglayin.

Seri Baglanti Noktası

Baglantisi

(9-pin COM1)

(bkz.s.1 veya s.2, No. 38)

Bu COM1 baglantisisi seri

baglantiyuvasmodulunii

destekler.

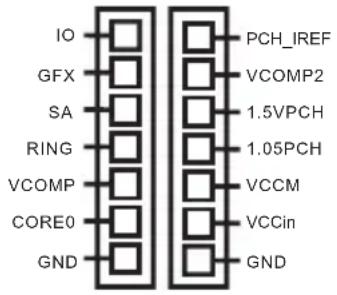

V-Probe TM

7pimli VOL CON1,

7 pimli VOL_ CON2)

(bkz.s.1 veya s.2, No.11)

Kullaniclar,kartaki bilesenlerin voltajini ölcebilir.

PCH_IREF: PCH1,5V IREF voltaj

VCOMP2: Islemci 2'nci COMP voltaji

1,5VPCH: PCH 1,5V voltaj

1,05PCH: PCH 1,05V voltaj

VCCM: DRAM voltaji

VCC-in Islemci giris voltaji

G/C: Islemci G/C voltaji

GFX: I\$lemci GFX (Grafik) voltaju

SA: I\$lemci system aracisi voltaji

Anakarta üç adet akilh Düğme bulunur: Güç Düğmesi, Sifrlama Düğmesi ve CMOS Temizleme Düğmesi kullanıclarin sistemi yüzlı bir seksildeacdı kapatmalarını, sistemi sifirlamalarını ve CMOS değerlerini temizlemelerinı saglar.

Guc Dugmesi

(PWRBTN)

(bkz.s.1 veya s.2, No. 28)

Power

Güç Düɡmesi, kullanıçın systemi,—bir sekilde)—çip kapatmaları)—saglar.

Sifirlama Dügmesi

(RSTBTN)

(bkz.s.1 veya s.2, No. 29)

Sifrlama Dugmesi kullanılcırin sistemi yüzleri bir sekilde sifrlamalarimi saglar.

CMOS Temizleme Düɡmesi

(CLRCBTN)

(bkz.s.1 veya s.2, No. 30)

CMOS Temizleme Düɡmesi kullanılcın CMOS değerlerini hüz bir sekilde temizlemelerini saglar.

Bu islev yalnuzca bilgisayarimzi kapattigmizda ve fişini prizden cektiğinizde calistir.

+/-HizhOC

Dugmeleri

+/- Hizl OC Dügmeleri kullanicilarin Hizl OC'deki OC frekansini hizla ve kolayca ayarlamalarini saglar.

(MINUS1:bkz.s.1

veya s.2, No. 7)

(PLUS1:bkz.s.1 veya

s.2, No. 8)

Bu hiz asirtma davramsi, bellek kapasitesi, termal soliyon vb. gibi system yapilandirmasa baglir. Hiz asirtma sisteminizin kararlligini etkileyebilir, hatta bileşenler ve cihazlarda hasara neden olabilir. Hiz asirtmadan dogabilecek zararlar konusunda sorumlu olmayacagiz.

Menu Dügmesi

(MENU1:bkz.s.1

veya s.2, No. 9)

MENÜ Düɡmesi kullanılarin, Durum OLED'de gosterilen Tarih/Saat, Sıçakkı ve Voltaj bilgileriarasindaHzla geleçis yapmalarınsaglar.

PCIe AGMA/KAPATMA

Anahtar1(SWITCH1)

(bkz.s.1 veya 2, No.14)

1:PCIE1
2:PCIE2
3:PCIE4
4:PCIE6

PCIe ACMA/KAPATMA Anahtarı, karşilık gelen PCIE x16 yuvaları etkinlestirmenizi ve devre Dennisbirakmanı saglar. Kurulu PCIE x16 kartlarindan biri anizalandigunda, kartlarıçikarmadan tek bir tiklamayla arizal olani bulmak icin PCIe ACMA/KAPATMA Anahtarı kullanabilirsiniz.

1. Anahtari degistirmeden once sistemin gucunii kapattigmizdan emin olun.
2. PCIe ACMA/KAPATMA anaharim kapattiginzda, yetersiz tasaranmissa PCIE kariniz yanabilir. Kartinizin teknik özellikleri hakkinda daha fazla bilgi icin lufen kart satiscistyla iletismeGPCIN.
3. PCIe AGMA/KAPATMA anahtari yalnizca hata ayklama icindir. PCIE kartinizi kullanmak istemediginizde lufen anakartan cikarin.

Yavas Mod

Anahtar(SLOWMODE1)

(bkz.s.1 veya 2 No.17)

Yavas Mod açksa, islemci endüsük frekansta calisir.

BIOS Seçim

Anahtar(BIOS_SEL1)

(bkz.s.1 veya 2, No.32)

BIOS Seçim Anahtarı sistemin

BIOS A veya BIOS B'den

onyuklenmesini saglar.

Bu anakartta sisteminizin guvenligini ve kararhligini artiran ana BIOS (BIOS_A) ye yedek BIOS (BIOS_B) olmak üzere iki adet BIOS cipi vadir. Normalde systemd ana BIOS'ta calisir. Ancak, ana BIOS bozuksa veya hasarlysa, BIOS Secimi Anahtarim "B"ye dondurun, sonrak systemd onyuklemesinde yedek BIOS calisir. Ardindan, BIOS dosyalarinin calisan bir kopyasn ana BIOS'a kopyalamak icin UEFI Kurulum Yardimci Program'nda "Secure Backup UEFI" (Güvenli Yedekleme UEFI) kullanarak normal systemd calismasini saglayin. Güvenlik nedeni kullançilar yedek BIOS'u manuel olarak减免leyemez. Kullançilar, oanda hangi BIOS'u (BIOS_A_LED veya BIOS_B_LED) etkin oldugunu tanılamak icin BIOS LED'lerine baka ɪler.

LN2 Modu Anahtari

(LN2MODE1)

(bkz.s.1 veya s.2, No. 18)

LN2 modu, Sivl Azotla asiri hiz asirtma sirasinda islemcilerdeki soguk on yukleme sorunlarini ortadan kaldirmaya yardimci olur.
