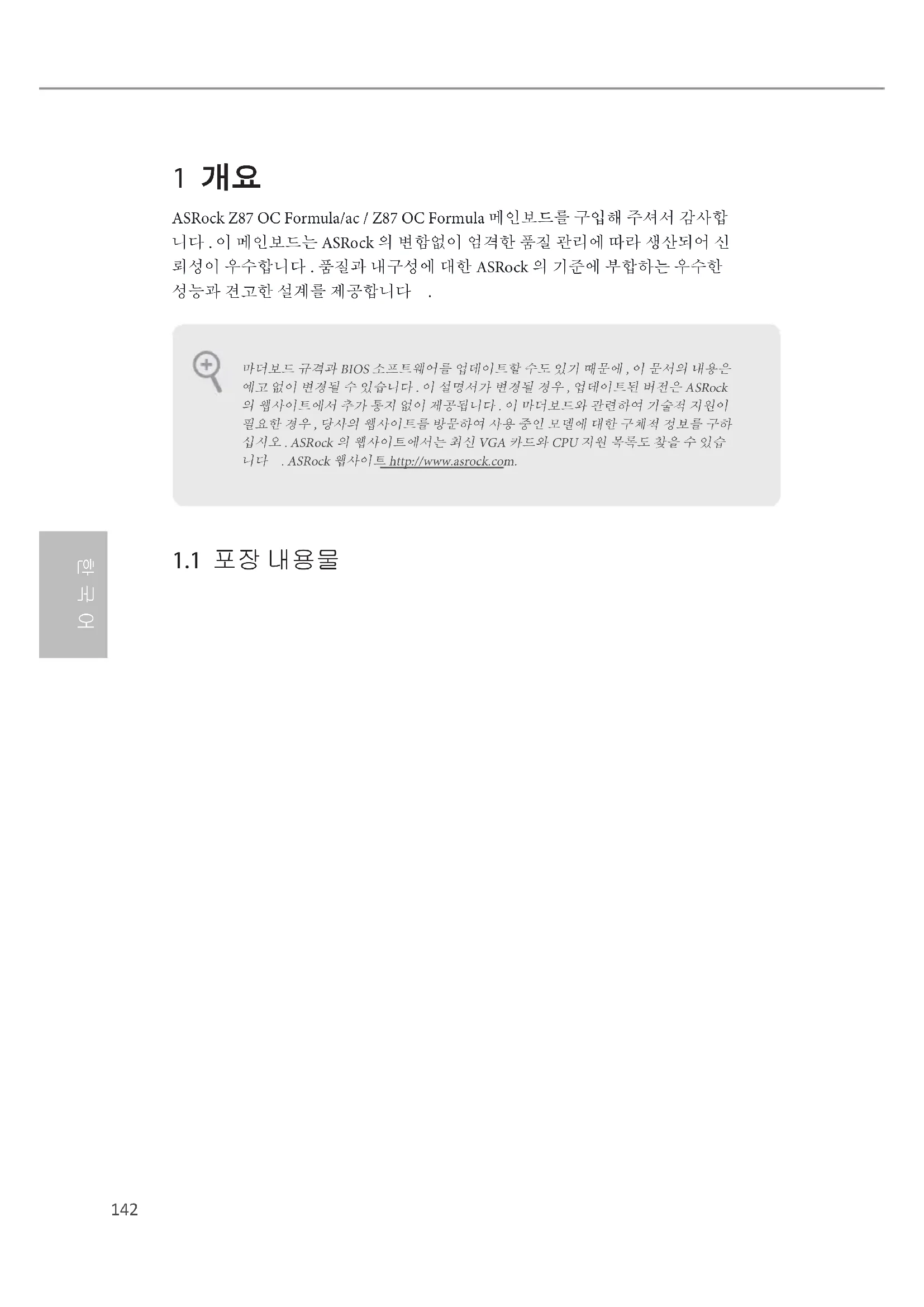

1 개요 ASRock Z87 OC Formula/ac / Z87 OC Formula 메인보드를 구입해 주셔서 감사합 니다 . 이 메인보드는 ASRock 의 변함없이 엄격한 품질 관리에 따라 생산되어 신 뢰성이 우수합니다 . 품질과 내구성에 대한 ASRock 의 기준에 부합하는 우수한 성능과 견고한 설계를 제공합니다 .

• ASRock Z87 OC Formula/ac / Z87 OC Formula 빠른 설치 가이드

• ASRock Z87 OC Formula/ac / Z87 OC Formula 지원 CD

• 시리얼 ATA (SATA) 데이터 케이블 10 개 ( 선택 품목 )

• SATA 1 대 1 연결 전원 케이블 2 개 ( 선택 품목 )

• ASRock 플렉시블 SLI 브릿지 커넥터 케이블 1 개

• 2.5” HDD/SSD 랙 탑재 전면 USB 3.0 패널 1 개

• GELID 솔루션 GC- 익스트림 써멀 컴파운드

• ASRock WiFi 2.4/5GHz 안테나 1 개 (Z87 OC Formula/ac 전용 )

• SMA WiFi 안테나 케이블 2 개 (Z87 OC Formula/ac 전용 )

• WiFi 모듈 나사 1 개 (Z87 OC Formula 전용 ) 마더보드 규격과 BIOS 소프트웨어를 업데이트할 수도 있기 때문에 , 이 문서의 내용은 예고 없이 변경될 수 있습니다 . 이 설명서가 변경될 경우 , 업데이트된 버전은 ASRock 의 웹사이트에서 추가 통지 없이 제공됩니다 . 이 마더보드와 관련하여 기술적 지원이 필요한 경우 , 당사의 웹사이트를 방문하여 사용 중인 모델에 대한 구체적 정보를 구하 십시오 . ASRock 의 웹사이트에서는 최신 VGA 카드와 CPU 지원 목록도 찾을 수 있습 니다 . ASRock 웹사이트 http://www.asrock.com.143

• EATX 폼 팩터 (12.0 인치 x 10.5 인치 , 30.5 cm x 26.7 cm)

• 프리미엄 골드 콘덴서 구조 (100% 일본산 고품질 전도성

• 다중 필터 캡 (MFC) (3 개의 콘덴서로 여러 노이즈 필터링 : DIP 솔리드 캡 , POSCAP 및 MLCC)

• 프리미엄 앨로이 초크 ( 철제 파우더 초크와 비교하여 코어 손실 70% 감소 ) OC 포뮬라 커넥터 키트

• 15µ Gold Finger(CPU 소켓, 메모리 소켓 및 PCIE x16 슬롯)

• 트윈 - 포뮬라 쿨링 ( 활성 에어 쿨링 및 워터 쿨링 결합 )

• GELID 솔루션 GC- 익스트림 써멀 컴파운드 OC 포뮬라 모니터 키트

• LGA1150 패키지로 제공되는 4 세대 Intel® CoreTM i7 / i5 / i3 / Xeon® / Pentium® / Celeron® 지원

• Intel® Turbo Boost 2.0 기술 지원

• Intel®K- 시리즈 잠금 해제 CPU 지원

• ASRock BCLK 전범위 오버클로킹 지원144

2133(OC)/1866(OC)/1600/1333/1066 비 -ECC, 언버퍼드

• 시스템 메모리 최대 용량 : 32GB

• PCI Express 2.0 x16 슬롯 1 개 (PCIE6:x4 모드 )

• PCI Express 2.0 x1 슬롯 2 개

• mini-PCI Express 슬롯 1 개 : WiFi + BT 모듈용 *mini-PCI Express 슬롯은 PCIE5 슬롯과 공유합니다

• Intel® HD 그래픽스 빌트 - 인 비주얼과 VGA 출력은 GPU 통합 프로세서로만 지원할 수 있습니다 .

• Intel® HD 그래픽스 빌트-인 비주얼 지원 : AVC, MVC (S3D) 및 MPEG-2 풀 HW Encode1 지원 Intel® Quick Sync Video, Intel® InTru

3D, Intel® 클리어 비디오 HD 기술 , Intel® Insider

, Intel® HD 그래픽스 4400/4600

• HDMI 기술 지원 ( 최대 해상도 4K × 2K (4096x2304) @ 24Hz)

• Auto Lip Sync, Deep Color (12bpc), xvYCC 및 HBR (High Bit Rate Audio)(HDMI 포함 ) 지원 (HDMI 호환 모니터 필요 )

• HDMI 포트를 이용한 HDCP 기능 지원

• HDMI 포트를 이용한 Full HD 1080p 블루레이 (BD) 재생 지원145

• 콘텐츠 보호를 이용한 7.1 CH HD 오디오 지원 (Realtek ALC1150 오디오 코덱 )

• Purity Sound ™ 지원 - 디퍼렌셜 증폭기 포함 115dB SNR DAC - TI® NE5532 프리미엄 헤드셋 증폭기 ( 최대 600 옴 헤드셋

- 다이렉트 드라이브 기술 - EMI 차폐 커버 - PCB 절연 차폐

• Intell® 리모트 웨이크 기술 지원

• PS 1 개 / 마우스 / 키보드 포트 2 개

• USB 3.0 포트 4 개 (Intell Z87)

• USB3_10_11 은 PCIE6 과 공유합니다 . PCIE6 슬롯이 사용 중일 경우 , USB3_10_11 이 USB 2.0 으로 전환합니다 .

• USB 3.0 포트 4 개 (Etron EJ188H)

• LED 장착 RJ-45 LAN 포트 1 개 (ACT/LINK LED 및 SPEED LED)

• HD 오디오 잭 : 후면 스피커 / 중앙 / 베이스 / 라인 입력 / 전면 스피커 / 마이크146

• Intel® Z87 지원 SATA3 6.0 Gb/s 커넥터 6 개가 RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel 빠른 저장 기술 12 및 Intel 스마트 응답 기술 ), NCQ, AHCI 및 “핫 플러그” 기능

• ASMedia ASM1061 에 의한 SATA3 6.0 Gb/s 커넥터 4 개 , NCQ, AHCI 및 “핫 플러그” 기능 지원

• CPU 팬 커넥터 2 개 (1 x 4 핀 , 1 x 3 핀 )

• 섀시 팬 커넥터 4 개 (1 x 4 핀 , 3 x 3 핀 )

• MOS 팬 커넥터 1 개 (3- 핀 )

• 8 핀 12V 전원 커넥터 2 개 ( 고밀도 전원 커넥터 )

• SLI/XFire 전원 커넥터 1 개

• USB 2.0 헤더 2 개 (USB 2.0 포트 6 개 지원 )

• USB 2.0 헤더 3.0 개 (USB 3.0 포트 4 개 지원 ) (ASMedia Hub)

: 온보드 전압 측정 포인트가 있는 7- 세트 2 개

• Rapid OC 버튼 : OC 주파수 조절을 위한 +/- 버튼

• 포스트 상태 검사기 (PSC) 1 개

• BIOS 선택 스위치 1 개 BIOS 기능

• 다국어 GUI 지원 64Mb AMI UEFI Legal BIOS 2 개 ( 메인 BIOS 1 개 및 백업 BIOS 1 개 )

• ACPI 1.1 준수 웨이크 업 이벤트

• 드라이버 , 유틸리티 , 백신 소프트웨어 ( 시험판 ), CyberLink MediaEspresso 6.5 시험판 , Google Chrome 브라우저 및 툴바 , Start8, MeshCentral, Splashtop Streamer

• CPU/Chassis/Power/MOS 온도 센서 기능

• CPU/Chassis/Power/MOS 팬 회전속도계

• CPU/Chassis/MOS 저소음 팬 (CPU 온도에 의한 섀시 팬 스피드 자동 조절 가능 )

• CPU/Chassis/MOS 팬 멀티 - 스피드 컨트롤

• Microso® Windows® 8 / 8 64 비트 / 7 / 7 64 비트 호환

• ErP/EuP 사용 가능 (ErP/EuP 사용 가능 전원공급장치

BIOS 설정을 조정하거나 Untied Overclocking Technology 를 적용하거나 타업체의 오 버클로킹 도구를 사용하는 것을 포함하는 오버클로킹에는 어느 정도의 위험이 따른 다는 것을 유념하십시오 . 오버클로킹은 시스템 안정성에 영향을 주거나 심지어 시스 템의 구성 요소와 장치에 손상을 입힐 수도 있습니다 . 오버클로킹은 사용자 스스로 위 험과 비용을 감수하고 해야 합니다 . 당사는 오버클로킹에 의해 발생할 수 있는 손상에 대해서 책임이 없습니다 .

• 자세한 제품 정보에 대해서는 당사 웹사이트를 참조하십시오 : http://www.asrock.com 제한 때문에 실제 메모리 크기는 Windows® 32 비트 운영체제 하의 시스템 사용을 위한 예비 메모리용 4GB 보다 더 적을 수 있습니다 . Windows® 64 비트 운영체제에는 그러 한 제한이 없습니다 . ASRock XFast RAM 을 사용하여 Windows® 가 사용할 수 없는 메 모리를 이용할 수 있습니다 .148

그림은 점퍼를 어떻게 설정하는지 보여줍니다 . 점퍼 캡을 핀에 씌우면 점퍼가 “단락”됩니다 . 점퍼 캡을 핀에 씌우지 않으면 점퍼가 “단선”됩니다 . 그림 은 3 핀 점퍼를 보여주며 핀 1 과 핀 2 는 점퍼 캡을 씌울 때 “단락”됩니다 . Clear CMOS 점퍼 (CLRCMOS1) (1 또는 2 페이지 , 35 번

CLRCMOS1 을 사용하여 CMOS 에 저장된 데이터를 지울 수 있습니다 . 시스 템 파라미터를 지우고 기본 설정으로 초기화하려면 컴퓨터를 끄고 전원 코 드를 전원공급장치에서 빼십시오 . 15 초 동안 기다린 후 점퍼 캡을 사용하여 CLRCMOS1 의 핀 2 와 핀 3 을 5 초 동안 단락시키십시오 . 그러나 BIOS 업데 이트 직후에는 CMOS 를 삭제하지 마십시오 . BIOS 업데이트를 완료한 직후 CMOS 를 지워야 할 경우 , 우선 시스템을 부팅한 후 바이오스 업데이트를 종 료한 다음 CMOS 지우기 작업을 해야 합니다 . CMOS 배터리를 제거할 경우에 만 암호 , 날짜 , 시간 , 사용자 기본 프로파일이 지워집니다 . Clear CMOS기본값 Clear CMOS 스위치는 Clear CMOS 점퍼와 동일한 기능을 갖고 있습니다 .149

(9 핀 PANEL1) (1 또는 2 페이지 , 27 번

섀시의 전원 스위치 , 리 셋 스위치 , 시스템 상태 표시등을 아래의 핀 할당 에 따라 이 헤더에 연결 합니다 . 케이블을 연결 하기 전에 양극 핀과 음 극 핀을 기록합니다 . GND

GND PWRBTN( 전원 스위치 ): 섀시 전면 패널의 전원 스위치에 연결합니다 . 전원 스위치를 이용해 시스템을 끄는 방 법을 구성할 수 있습니다 . RESET( 리셋 스위치 ): 섀시 전면 패널의 리셋 스위치에 연결합니다 . 컴퓨터가 정지하고 정상적 재시작을 수 행하지 못할 경우 리셋 스위치를 눌러 컴퓨터를 재시작합니다 . PLED( 시스템 전원 LED): 섀시 전면 패널의 전원 상태 표시등에 연결합니다 . 시스템이 작동하고 있을 때는 LED

가 켜져 있습니다 . 시스템이 S1/S3 대기 상태에 있을 때는 LED 가 계속 깜박입니다 . 시

스템이 S4 대기 상태 또는 전원 꺼짐 (S5) 상태에 있을 때는 LED 가 꺼져 있습니다 . HDLED( 하드 드라이브 동작 LED): 섀시 전면 패널의 하드 드라이브 동작 LED 에 연결합니다 . 하드 드라이브가 데이터를 읽거나 쓰고 있을 때 LED 가 켜져 있습니다 . 전면 패널 디자인은 섀시별로 다를 수 있습니다 . 전면 패널 모듈은 주로 전원 스위 치 , 리셋 스위치 , 전원 LED, 하드 드라이브 동작 LED, 스피커 등으로 구성되어 있습니 다 . 섀시 전면 패널 모듈을 이 헤더에 연결할 때 와이어 할당과 핀 할당이 정확히 일치 하는지 확인합니다 . 온보드 헤더와 커넥터는 점퍼가 아닙니다 . 점퍼 캡을 온보드 헤더와 커넥터에 씌우지 마십시오 . 점퍼 캡을 온보드 헤더와 커넥터에 씌우면 마더보드가 영구적으로 손상됩 니다 .150

전원 LED 헤더 (3 핀 PLED1) (12 페이지 , 17 번 참조 ) 시스템 전원 상태를 나타

섀시 전원 LED 를 이 헤더에 연결하십시오 . 시리얼 ATA3 커넥터 (SATA3_0_1: 1 또는 2 페이지 , 22 번

(SATA1_2_3: 1 또는 2 페이지 , 23 번

(SATA3_4_5: 1 또는 2 페이지 , 24 번

(SATA3_A1_A2: 1 또는 2 페이지 , 21 번

(SATA3_A3_A4: 1 또는 2 페이지 , 20 번

이들 열 개의 SATA3 커넥 터는 최대 6.0 Gb/s 데이 터 전송 속도를 제공하는 내부 저장 장치용 SATA 데이터 케이블을 지원합

부팅 시간을 최소화하려 면 , Intel® Z87 SATA 포트 (SATA3_0) 를 부팅용 장 치에 사용하십시오 . USB 2.0 헤더 (9 핀 USB2_3) (1 또는 2 페이지 , 33 번

(9 핀 USB4_5) (1 또는 2 페이지 , 36 번

두 개가 탑재되어 있을 뿐 아니라 마더보드에 헤 더 두 개가 탑재되어 있 습니다 . 각 USB 2.0 헤더 는 포트 두 개를 지원할

Z87 OC Formula/ac / Z87 OC Formula USB 3.0 헤더 (19- 핀 USB3_8_9) (1 또는 2 페이지 , 15 번

(19- 핀 USB3_10_11) (1 또는 2 페이지 , 16 번

(USB3_12) (1 또는 2 페이지 , 13 번

네 개가 탑재되어 있을 뿐 아니라 마더보드에 헤 더 두 개와 포트 한 개가 탑재되어 있습니다 . 각 USB 3.0 헤더는 포트 두 개를 지원할 수 있습니

전면 패널 오디오 헤더 (9 핀 HD_AUDIO1) (1 또는 2 페이지 , 40 번

이 헤더는 오디오 장치를 전면 오디오 패널에 연결 하는 데 사용됩니다 .

(4 핀 SPEAKER1) (1 또는 2 페이지 , 25 번

고음질 오디오는 잭 감지를 지원하지만 올바르게 작동하려면 섀시의 패널 와이어가 HDA 를 지원해야 합니다 . 설명서 및 섀시 설명서에 나와 있는 지침을 따라 시스템

AC’97 오디오 패널을 사용할 경우 아래와 같은 절차를 따라 전면 패널 오디오 헤더

A. Mic_IN (MIC) 를 MIC2_L 에 연결합니다 . B. Audio_R (RIN) 을 OUT2_R 에 연결하고 Audio_L (LIN) 을 OUT2_L 에 연결합니다 . C. 접지 (GND) 를 접지 (GND) 에 연결합니다 . D. MIC_RET 및 OUT_RET 는 HD 오디오 패널에만 사용됩니다 . AC’97 오디오 패 널용으로 연결할 필요가 없습니다 . E. 전면 마이크를 활성화하려면 Realtek 제어판에서 “FrontMic” 탭으로 가서 “Re- cording Volume( 녹음 볼륨 )”을 조정합니다 .

(4 핀 CHA_FAN1) (1 또는 2 페이지 , 37 번

(3 핀 CHA_FAN2) (1 또는 2 페이지 , 34 번

(3 핀 CHA_FAN3) (1 또는 2 페이지 , 19 번

(3- 핀 CHA_FAN4) (1 또는 2 페이지 , 42 번

(3 핀 PWR_FAN1) (1 또는 2 페이지 , 41 번

(3- 핀 MOS_FAN1) (1 또는 2 페이지 , 43 번

팬 케이블을 팬 커넥터에 연결하고 검은색 와이어 를 접지핀에 연결하십시

CPU 팬 커넥터 (4 핀 CPU_FAN1) (1 또는 2 페이지 , 3 번 참

(3 핀 CPU_FAN2) (1 또는 2 페이지 , 4 번 참

이 마더보드에는 4 핀 CPU 팬 ( 저소음 팬 ) 커 넥터가 탑재되어 있습니 다 . 3 핀 CPU 팬을 연결 하려는 경우 핀 1-3 에 연

ATX 전원 커넥터 (24 핀 ATXPWR1) (1 또는 2 페이지 , 12 번

이 마더보드에는 24 핀 ATX 전원 커넥터가 탑 재되어 있습니다 . 20 핀 ATX 전원공급장치를 사 용하려면 핀 1 과 핀 13 을 따라 연결하십시오 . GND +12V

ATX 12V 전원 커넥터 (8 핀 ATX12V1) (1 또는 2 페이지 , 1 번 참조 ) (8- 핀 ATX12V3) (1 또는 2 페이지 , 2 번 참조 ) 이 마더보드에는 8 핀 ATX 12V 전원 커넥터가 탑재되어 있습니다 . 4 핀 ATX 전원공급장치를 사 용하려면 핀 1 과 핀 5 을 따라 연결하십시오 . SLI/XFIRE 전원 커넥터 (4 핀 SLI/XFIRE_PWR1) (1 또는 2 페이지 , 39 번 참조 ) 이 마더보드에 그래픽 카 드 두 개를 설치할 때 이 커넥터를 하드 디스크 전 원 커넥터와 연결하십시

(9 핀 COM1) (1 또는 2 페이지 , 38 번 참조 ) 이 COM1 헤더는 시리얼 포트 모듈을 지원합니다 . CCTS#1 RRTS#1 DDSR#1 DDTR#1 RRXD1 GND TTXD1 DDCD#1

(1 또는 2 페이지 , 11 번 참조 ) 사용자는 온보드 컨포넌 트 전압을 측정할 수 있

CPU 입력 전압 IO: CPU IO 전압 GFX: CPU GFX ( 그래픽 ) 전압 SA: CPU 시스템 에이전트 전

CPU 링 ( 캐시 ) 전압 VCOMP: CPU COMP 전압 CORE0: CPU CORE0 전압

마더보드에는 스마트 스위치 세 개가 탑재되어 있습니다 : 전원 스위치 , 리셋 스 위치 및 CMOS 지우기 스위치 . 이들 스위치는 사용자가 시스템을 빨리 켜거나 끄고 , 시스템을 리셋하거나 CMOS 값을 지우게 할 수 있습니다 . 전원 스위치(PWRBTN)(1 또는 2 페이지 , 28 번 참조 )전원 스위치로 시스템을 빨 리 켜거나 끌 수 있습니다 . 리셋 스위치(RSTBTN)(1 또는 2 페이지 , 29 번 참조 )리셋 스위치로 시스템을 빨리 리셋할 수 있습니다 .CMOS 지우기 스위치(CLRCBTN)(1 또는 2 페이지 , 30 번 참조 )CMOS 지우기 스위치로 CMOS 값을 빨리 지울 수 있 습니다 .+ / - Rapid OC 버튼(MINUS1:1 또는 2 페이지 , 7 번 참조 )(PLUS1:1 또는 2 페이지 , 8 번 참조 )+ / - Rapid OC 버튼으로 사용자는 Rapid OC 의 OC 주파수 를 빠르고 쉽게 조절할 수 있 습니다 .메뉴 버튼(MENU1:1 또는 2 페이지 , 9 번 참조 )메뉴 버튼으로 사용자는 상 태 OLED 에 나타나는 날짜 / 시간 , 온도 및 전압 정보 간 토글을 빠르게 사용할 수 있습니다 .Power Reset 이 기능은 컴퓨터를 끄고 전원 플러그를 빼는 경우에만 작동합니다 .

MENU 이 오버클럭킹 작동은 메모리 용량 , 써멀 솔루션 등과 같은 시스템 구성에 따라 다릅 니다 . 오버클럭킹은 시스템 안정성에 영향을 미치거나 컴포넌트 및 장치에 손상을 초 래할 수도 있습니다 . 당사는 오버클로킹에 의해 발생할 수 있는 손상에 대해서 책임이 없습니다 .156

PCIe 온 / 오프 스위 치 (SWITCH1) (1 또는 2 페이지 , 14 번 참조 ) PCIe 온 / 오프 스위치로 상대 PCIE x16 슬롯의 사용 가능 여부를 결정할 수 있습니다 . 설치된 PCIE x16 카드 중 하 나가 고장날 경우 , 카드를 제 거하지 않고도 PCIe 온 / 오프 스위치를 사용하여 클릭 한 번으로 고장난 카드를 찾을

(SLOWMODE1) (1 또는 2 페이지 , 17 번 참조 ) 슬로우 모드가 켜져 있으면 , 프로세서가 가장 낮은 주파 수에서 실행합니다 . BIOS 선택 스위치 (BIOS_SEL1) (1 또는 2 페이지 , 32 번 참조 ) BIOS 선택 스위치로 시스템

을 BIOS A 또는 BIOS B 에서

부팅할 수 있습니다 . LN2 모드 스위치 (LN2MODE1) (1 또는 2 페이지 , 18 번 참조 ) LN2 모드는 액화 질소를 이 용한 극한의 오버 클럭킹 시 에 프로세서의 콜드 부트 버 그 문제를 제거하는 데 도움

이 마더보드는 두 개의 BIOS 칩 , 즉 일차 BIOS (BIOS_A) 와 보조 BIOS (BIOS_B) 를 탑 재하여 시스템의 안전 및 안정성을 더욱 강화했습니다 . 평소에 시스템은 일차 BIOS

로 동작합니다 . 그러나 일차 BIOS 가 손상될 경우 BIOS 선택 스위치를 “B” 위치로

설정하면 다음에 시스템을 부팅할 때 보조 BIOS 가 동작합니다 . 그런 다음 UEFI Setup Utility 에서 “Secure Backup UEFI( 보안 백업 UEFI)”를 사용하여 BIOS 파일 실행본을 일차 BIOS 에 복사하여 정상적 시스템 작동을 유지합니다 . 안전을 위해서 , 사용자가

백업 BIOS 를 수동으로 업데이트하는 것이 금지되어 있습니다 . 사용자는 BIOS LED

(BIOS_A_LED 또는 BIOS_B_LED) 를 참조하여 현재 어떤 BIOS 가 작동 중인지 알 수

스위치를 바꾸기 전에 시스템의 전원을 끄도록 하십시오 .

PCIe 온 / 오프 스위치를 끌 때 , 카드가 불량하게 설계되었을 경우 PCIE 카드가 탈 수 있습니다 . 카드 설명서에 대한 자세한 내용은 카드 제조업체에 문의하십시오 .

PCIe 온 / 오프 스위치는 디버그 전용입니다 . PCIE 카드를 사용하고 싶지 않을 경우 , 메인보드에서 제거해 주십시오 .157
