MANUALE UTENTE Z87 OC Formula ASROCK

Z87 OC Formula/ac / Z87 OC Formula 1 Introduzione Congratulazioni per l’acquisto della scheda madre ASRock Z87 OC Formula/ac / Z87 OC Forrmula, una scheda madre adabile prodotta secondo i severissimi controlli di qualità ASRock. La scheda madre ore eccellenti prestazioni con un design robusto che si adatta all'impegno di ASRock di orire sempre qualità e durata.

1.1 Contenuto della confezione

• Scheda madre ASRock Z87 OC Formula/ac / Z87 OC Formula (Fattore di forma EATX)

• Guida rapida di installazione di ASRock Z87 OC Formula/ac / Z87 OC Formula

• CD di supporto di ASRock Z87 OC Formula/ac / Z87 OC Formula

• 10 x cavi dati Serial ATA (SATA) (opzionali)

• 2 x cavi d'alimentazione SATA 1 a 1 (opzionali)

• 1 x Vite per modulo WiFi (solo per Z87 OC Formula) Dato che le speciche della scheda madre e del soware BIOS possono essere aggiornate, il contenuto di questa documentazione sarà soggetto a variazioni senza preavviso. Nel caso di eventuali modiche della presente documentazione, la versione aggiornata sarà disponibile sul sito Web di ASRock senza ulteriore preavviso. Per il supporto tecnico correlato a questa scheda madre, visitare il nostro sito Web per informazioni speciche relative al modello attualmente in uso. È possibile trovare l'elenco di schede VGA più recenti e di supporto di CPU anche sul sito Web di ASRock. Sito Web di ASRock http://www.asrock.com.68 Italiano

• Fattore di forma EATX (12,0" x 10,5", 30,5 cm x 26,7 cm)

• Design condensatore Premium Gold (condensatori a conduttore in polimero di alta qualità realizzati al 100% in Giappone) Stile superiore

• Ingresso HDMI Kit OC Formula Kit alimentazione OC Formula

• Bobina in lega di alta qualità (Riduce le perdite principali del 70% rispetto alle bobine in polvere di acciaio) Kit connettore OC Formula

• Connettore alimentazione ad alta densità (8 pin)

• 15Gold Finger (attacchi CPU, attacchi per memorie e PCIE x16 alloggi)

• Alloggio anti-distorsione Kit di rafreddamento OC Formula

• Rareddamento Twin-Power (combina il rareddamento attivo ad aria e il rareddamento ad acqua)

• Sensore multi termico CPU

• Capacità max. della memoria di sistema: 32 GB

• Supporta Intel® Extreme Memory Prole (XMP)1.3/1.2

• Alloggio anti-distorsione Slot di espansione

• 3 x alloggi PCI Express 3.0 x16 (PCIE1/PCIE2/PCIE4:singolo a x16 (PCIE1); doppio a x8 (PCIE1) / x8 (PCIE4); triplo a x8 (PCIE1) / x4 (PCIE2) / x4 (PCIE4))

• 1 x Alloggio PCI Express 2.0 x16 (PCIE6:modalità x4)

• 2 x PCI Express 2.0 x1 slot

• 1 x alloggio mini-PCI Express: per WiFi + modulo BT*l'alloggio mini-PCI Express è condiviso con l'alloggio PCIE5

• Supporto di AMD Quad CrossFireX

• La videograca integrata della scheda video HD Intel® e le uscite VGA possono essere supportate soltanto con processori con GPU integrata.

• Supporta la tecnologia HDMI con risoluzione max. no a 4 K × 2 K (4096 x 2304) a 24 Hz

• Supporta Auto Lip Sync, Deep Color (12 bpc), xvYCC e HBR (High Bit Rate Audio) con HDMI (è necessario un monitor conforme ad HDMI)

• Supporta la funzione HDCP con porta HDMI

• Supporto di riproduzione Full HD 1080p Blu-ray (BD) con la porta HDMI70 Italiano Audio

• Supporto di Purity Sound™ - 115dB SNR DAC con amplicatore dierenziale - TI® NE5532 Premium Headset Amplier (supporta cue no a 600 Ohms) - Tecnologia Direct Drive - Copertura schermata EMI - Schermatura isolata PCB

• 1 x porta uscita SPDIF ottico

• USB3_10_11 condivisa con PCIE6. Se l'alloggio PCIE6 è occupato, USB3_10_11 passa a USB 2.0

• 1 x pulsante per azzerare la CMOS

• 4 x connettori SATA3 6,0 Gb/s di ASMedia ASM1061, supportano le funzioni NCQ, AHCI e “Hot Plug” Connettore

• 1 x header porta COM

• 1 x header LED di alimentazione

• 1 x connettore ventola alimentazione (3 pin)

• 1 x connettore ventola MOS (3 pin)

• 1 x connettore alimentazione ATX a 24 pin

• 2 x connettori alimentazione da 12 V a 8 pin (connettore alimentazione ad alta densità)

• 1 x Connettore del connettore di alimentazione SLI/XFire

• 1 x connettore audio pannello anteriore

• 1 x interruttore d’alimentazione con LED

• 1 x interruttore di ripristino con LED

• 1 x interruttore per azzerare la CMOS

: 2 x serie da 7 punti di misurazione della tensione integrati

• Pulsante OC rapido: Pulsanti +/- per regolare la frequenza OC

• 1 x interruttore modalità lenta

• 1 x interruttore modalità LN2

• 1 x interruttore di selezione BIOS Caratteristiche del BIOS

• 2 x 64Mb AMI UEFI Legal BIOS con supporto interfaccia multilingue (1 x Main BIOS e 1 x Backup BIOS)

• Supporto della tecnologia Secure Backup UEFI

• Eventi di wake up conformi ad ACPI 1.1

• Supporto SMBIOS 2.3.1

• Multiregolazione tensione CPU, DRAM, PCH 1,05 V, PCH 1,5 V72 Italiano CD di supporto

• Driver, Utilità, soware antivirus (versione di prova), versione di prova di CyberLink MediaEspresso 6.5, browser e barra degli strumenti Google Chrome, Start8, MeshCentral, Splashtop Streamer Hardware

• Sensore di temperatura CPU//chassis/Alimentazione/MOS

• Tachimetro ventola CPU/chassis/alimentazione//MOS

• Ventola silenziosa CPU/chassis/MOS (consente l'autoregolazione della velocità della ventola dello chassis mediante la temperatura della CPU)

• Controllo multivelocità della ventola di CPU/chassis/MOS

• Sensore multi termico

• Monitoraggio tensione: +12 V, +5 V, +3,3 V, CPU Vcore

• ErP/EuP Ready (è necessaria alimentazione ErP/EuP ready) Prestare attenzione al potenziale rischio previsto nella pratica di overclocking, inclusa la regolazione delle impostazioni nel BIOS, l'applicazione di tecnologia di Untied Overclocking o l'utilizzo di strumenti di overclocking di terze parti. L'overclocking può inuenzare la stabilità del sistema o perno provocare danni ai componenti e ai dispositivi del sistema. Occorre eseguirlo a proprio rischio e spese. Non ci riterremo responsabili per possibili danni provocati da overclocking.

• Per informazioni dettagliate sul prodotto, visitare il nostro sito Web: http://www.asrock.com A causa della limitazione, l'eettiva dimensione della memoria può essere inferiore a 4 GB per riservare l'uso del sistema ai sistemi operativi di Windows® a 32 bit. I sistemi operativi Windows® a 64 bit non possiedono tali limitazioni. È possibile utilizzare la RAM XFast di ASRock per utilizzare la memoria che Windows® non può utilizzare.73 Italiano

1.3 Impostazione jumper

L'illustrazione mostra in che modo vengono impostati i jumper. Quando il cappuccio del jumper è posizionato sui pin, il jumper è "cortocircuitato". Se sui pin non è posizionato alcun cappuccio del jumper, il jumper è "aperto". L'illustrazione mostra un jumper a 3 pin i cui pin1 e pin2 sono "cortocircuitati" quando un cappuccio del jumper è posizionato su questi 2 pin. Jumper per azzerare la CMOS (CLRCMOS1) (vedere pag. 1 o 2, n. 35) CLRCMOS1 consente di azzerare i dati presenti nella CMOS. Per azzerare e reimpostare i parametri del sistema alla congurazione predenita, spegnere il computer e scollegare il cavo di alimentazione dalla rete. Dopo aver atteso 15 secondi, utilizzare un cappuccio del jumper per cortocircuitare il pin2 e il pin3 su CLRCMOS1 per 5 secondi. Tuttavia, non azzerare la CMOS subito dopo aver aggiornato il BIOS. Se è necessario azzerare la CMOS dopo l'aggiornamento del BIOS, è necessario riavviare prima il sistema e in seguito spegnerlo prima di eseguire l'operazione di azzeramento della CMOS. La password, la data, l'ora e il prolo predenito dell'utente saranno azzerati solo se viene rimossa la batteria della CMOS. Azzerare la CMOSpredenito L'interruttore per azzerare la CMOS ha la stessa funzione del jumper per azzerare la CMOS.74 Italiano

1.4 Header e connettori sulla scheda

Header sul pannello del sistema (PANEL1 a 9 pin) (vedere pag.1 o 2, n. 27) Collegare l'interruttore dell'alimentazione, l'interruttore di reset e l'indicatore dello stato del sistema sullo chassis su questo header secondo la seguente assegnazione dei pin. Annotare i pin positivi e negativi prima di collegare i cavi. GND

RESET#PWRBTN#PLED-PLED+

GND PWRBTN (interruttore di alimentazione): collegare all'interruttore dell'alimentazione sul pannello anteriore dello chassis. È possibile congurare il modo in cui spegnere il sistema utilizzando l'interruttore dell'alimentazione. RESET (interruttore di reset): collegare all'interruttore di reset sul pannello anteriore dello chassis. Premere l'interruttore di reset per riavviare il computer se il computer si blocca e non riesce ad eseguire un normale riavvio. PLED (LED alimentazione del sistema): collegare all'indicatore di stato dell'alimentazione sul pannello anteriore dello chassis. Il LED è acceso quando il sistema è in funzione. Il LED continua a lampeggiare quando il sistema si trova nello stato di sospensione S1/S3. Il LED è spento quando il sistema si trova nello stato di sospensione S4 o quando è spento (S5). HDLED (LED di attività disco rigido): collegare al LED di attività disco rigido sul pannello anteriore dello chassis. Il LED è acceso quando il disco rigido sta leggendo o scrivendo dati. Il design del pannello anteriore può cambiare a seconda dello chassis. Un modulo di pannello anteriore è composto principalmente da interruttore di alimentazione, interruttore di reset, LED di alimentazione, LED di attività disco rigido, altoparlante, ecc. Quando si collega il modulo del pannello anteriore dello chassis a questo header, accertarsi che le assegnazioni del lo e le assegnazioni del pin corrispondano correttamente. Gli header e i connettori sulla scheda NON sono jumper. NON posizionare cappucci del jumper su questi header e connettori. Il posizionamento di cappucci del jumper su header e connettori provocherà danni permanenti alla scheda madre.75 Italiano

Z87 OC Formula/ac / Z87 OC Formula Header LED di alimentazione (PLED1 a 3 pin) (vedere pag. 12, n. 17) Collegare il LED di alimentazione chassis a questo header per indicare lo stato di alimentazione del sistema. Connettori Serial ATA3 (SATA3_0_1: vedere pag.1 o 2, n. 22) (SATA1_2_3: vedere pag. 1 o 2, n. 23) (SATA3_4_5: vedere pag. 1 o 2, n. 24) (SATA3_A1_A2: vedere pag.1 o 2, n. 21) (SATA3_A3_A4: vedere pag.1 o 2, n. 20) Questi dieci connettori SATA3 supportano cavi dati SATA per dispositivi di archiviazione interna, con una velocità di trasferimento dati no a 6,0 Gb/s. Per ridurre al minimo il tempo d’avvio, usare le porte SATA Intel ® Z87 (SATA3_0) per i dispositivi di’avvio. Header USB 2.0 (USB2_3 a 9 pin) (vedere pag. 1 o 2, n. 33) (USB4_5 a 9 pin) (vedere pag. 1 o 2, n. 36) Oltre alle due porte USB

2.0 sul pannello I/O, su

questa scheda madre vi sono due header. Ciascun header USB 2.0 può supportare due porte.

Italiano Header USB 3.0 (USB3_8_9 a 19 pin) (vedere pag. 1 o 2, n. 15) (USB3_10_11 a 19 pin) (vedere pag. 1 o 2, n. 16) (USB3_12) (vedere pag. 1 o 2, n. 13) Oltre alle quattro porte USB 3.0 standard del pannello I/O, questa scheda madre è dotata di due collettori e di una porta. Ciascun header USB

3.0 può supportare due

porte. Header audio pannello anteriore (AUDIO1_HD a 9 pin) (vedere pag. 1 o 2, n. 40) Questo header serve a collegare i dispositivi audio al pannello audio anteriore. Header altoparlante chassis (SPEAKER1 a 4 pin) (vedere pag.1 o 2, n. 25) Collegare l'altoparlante dello chassis a questo header.

1. L'audio ad alta denizione supporta le funzioni Jack sensing, ma il lo del pannello sullo

chassis deve supportare HDA per funzionare correttamente. Seguire le istruzioni presenti nel nostro manuale e nel manuale dello chassis per installare il sistema.

2. Se si utilizza un pannello audio AC’97, installarlo sull'header audio del pannello anteriore

seguendo le fasi di seguito: A. Collegare Mic_IN (MIC) a MIC2_L. B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L. C. Collegare Ground (GND) a Ground (GND). D. MIC_RET e OUT_RET servono soltanto per il pannello audio HD. Non è necessario collegarli per il pannello audio AC’97. Per attivare il microfono anteriore, andare alla scheda “FrontMic” nel pannello di controllo Realtek e regolare il “Volume di registrazione”.

Z87 OC Formula/ac / Z87 OC Formula Connettori ventola chassis, alimentazione e MOS (CHA_FAN1 a 4 pin) (vedere pag.1 o 2, n. 37) (CHA_FAN2 a 3 pin) (vedere pag.1 o 2, n. 34) (CHA_FAN3 a 3 pin) (vedere pag.1 o 2, n. 19) (CHA_FAN4 a 3 pin) (vedere pag.1 o 2, n. 42) (PWR_FAN1 a 3 pin) (vedere pag.1 o 2, n. 41) (MOS_FAN1 a 3 pin) (vedere pag.1 o 2, n. 43) Collegare i cavi della ventola ai connettori della ventola e far corrispondere il lo nero al pin di terra. Connettori della ventola della CPU (CPU_FAN1 a 4 pin) (vedere pag.1 o 2, n. 3) (CPU_FAN2 a 3 pin) (vedere pag.1 o 2, n. 4) Questa scheda madre è dotata di un connettore per la ventola della CPU (Ventola silenziosa) a 4 pin. Se si decide di collegare una ventola della CPU a 3 pin, collegarla al pin 1-3. Connettore di alimentazione ATX (ATXPWR1 a 24 pin) (vedere pag. 1 o 2, n. 12) Questa scheda madre è dotata di un connettore di alimentazione ATX a 24 pin. Per utilizzare un'alimentazione ATX a 20 pin, collegarla lungo il pin1 e il pin 13. GND +12V

Connettore di alimentazione ATX da 12 V (ATX12V1 a 8 pin) (vedere pag. 1 o 2, n. 1) (ATX12V3 a 8 pin) (vedere pag. 1 o 2, n. 2) Questa scheda madre è dotata di un connettore di alimentazione ATX da 12 V a 8 pin. Per utilizzare un'alimentazione ATX a 4 pin, collegarla lungo il pin1 e il pin 5. Connettore alimentazione SLI/XFIRE (SLI/XFIRE_PWR1 4 pin) (vedere pag. 1 o 2, n. 39) Collegare questo connettore al connettore di alimentazione di un disco rigido quando le due schede grache sono installate su questa scheda madre. Header porta seriale (COM1 a 9 pin) (vedere pag. 1 o 2, n. 38) Questo header COM1 supporta un modulo di porta seriale. CCTS#1 RRTS#1 DDSR#1 DDTR#1 RRXD1 GND TTXD1 DDCD#1

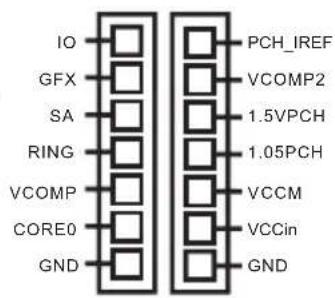

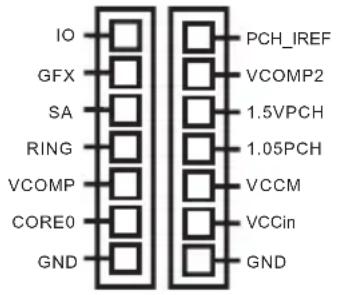

(VOL_CON1 a 7 pin, VOL_CON2 a 7 pin) (vedere pag. 1 o 2, n. 11) Gli utenti sono in grado di misurare la tensione dei componenti integrati. PCH_IREF: Tensione PCH1,5V IREF VCOMP2: Tensione CPU secondo COMP 1,5VPCH: Tensione PCH 1,5V 1,05PCH: Tensione PCH 1,05V VCCM: Tensione DRAM VCC-in

Tensione in ingresso CPU IO: Tensione CPU IO GFX: Tensione CPU GFX (Graca) SA: Tensione agente sistema CPU RING: Tensione CPU Ring (cache) VCOMP: Tensione CPU COMP CORE0: Tensione CPU CORE0

1.5 Interruttori intuitivi

La scheda madre è dotata di tre interruttori intuitivi: Interruttore d’alimentazione, interruttore di ripristino ed interruttore Clear CMOS, che consentono di accendere/spegnere rapidamente il sistema, ripristinare il sistema o cancellare i valori CMOS.Interruttore d’alimentazione(PWRBTN)(vedere pag. 1 o 2, n. 28)L’interruttore d’alimentazione consente di accendere/spegnere rapidamente il sistema.Interruttore di ripristino(RSTBTN)(vedere pag. 1 o 2, n. 29)L’interruttore di ripristino consente di ripristinare rapidamente il sistema.Interruttore Clear CMOS(CLRCBTN)(vedere pag. 1 o 2, n. 30)L’interruttore Clear CMOS consente di cancellare rapidamente i valori CMOS.Pulsanti OC rapidi (MINUS1:vedere pag. 1 o 2, n. 7)(PLUS1:vedere pag. 1 o 2, n. 8)I pulsanti OC rapidi +/- consentono agli utenti di regolare la frequenza OC nell'OC rapido in modo semplice e veloce.Pulsante menu(MENU1:vedere pag. 1 o 2, n. 9)Il pulsante MENU consente agli utenti di passare velocemente tra le informazioni di data/ora e tensione mostrate sull'OLED di stato.Power Reset Questa funzione è operativa solo quando si spegne il computer e si scollega l'alimentatore.

MENUQuesto comportamento dell'overclock dipende dalla congurazione del sistema, come la capac-ità di memoria, la soluzione termica, ecc. L'overclock può inuenzare la stabilità del sistema, o addirittura causare danni ai componenti e ai dispositivi. Non ci riterremo responsabili per possibili danni provocati da overclocking.81 Italiano

Z87 OC Formula/ac / Z87 OC Formula Interruttore ON/OFF PCIe(INTERRUTTORE1) (vedere pag. 1 o 2, n. 14) L'interruttore ON/OFF PCIe consente di abilitare e disabilitare i 16 alloggi PCIE corrispondenti. Quando una delle 16 schede PCIE installate è guasta, è possibile usare l'interruttore ON/OFF PCIe per trovare quella guasta con un singolo clic, senza rimuovere le schede. Interruttore modalità lenta(SLOWMODE1) vedere pag. 1 o 2, n. 17) Se la modalità Lenta è attiva, il processore funziona alla frequenza più bassa. Interruttore selezione BIOS(BIOS_SEL1) (vedere pag. 1 o 2, n. 32) L'interruttore di selezione BIOS consente di riavviare il sistema dal BIOS A o dal BIOS B. Interruttore modalità LN2 (LN2MODE1) (vedere pag. 1 o 2, n. 18) La modalità LN2 aiuta ad eliminare i problemi di bug dovuti all'accensione a freddo nei processori, durante l'overclock estremo ad azoto liquido.

Questa scheda madre è dotata di due chip BIOS, un BIOS principale (BIOS_A) e un BIOS di backup (BIOS_B), che migliorano la sicurezza e la stabilità del sistema. Il sistema funziona normalmente sul BIOS principale. Tuttavia, se il BIOS principale è corrotto o danneggiato, basta semplicemente posizionare l'interruttore di selezione su "B" e il BIOS secondario si occuperà dell'avvio successivo del sistema. Quindi, usare "Secure Backup UEFI" in UEFI Setup Utility per duplicare una copia dei le BIOS sul BIOS primario per garantire il funzionamento normale del sistema. Per questioni di sicurezza, gli utenti non sono in grado di aggiornare il BIOS di backup manualmente. Gli utenti possono fare riferimento ai LED BIOS (BIOS_A_LED o BIOS_B_LED) per identicare quale BIOS è attualmente attivato.1. Accertarsi di aver spento il sistema prima di cambiare interruttore.2. Quando viene spento o acceso l'interruttore PCIe, la scheda PCIE potrebbe bruciarsi se è di scarsa qualità. Per ulteriori informazioni sulle speciche della scheda, contattare il fornitore.3. L'interruttore ON/OFF PCIe è solo per il debug. Se non si desidera utilizzare la scheda PCIE, toglierla dalla scheda madre.82 Español 1 Introducción Gracias por comprar la placa base ASRock Z87 OC Formula/ac / Z87 OC Formula, una placa base able fabricada según el rigurosísimo control de calidad de ASRock. Ofrece un rendimiento excelente con un diseño resistente de acuerdo con el compromiso de calidad y resistencia de ASRock.
