BEDIENUNGSANLEITUNG Z87 OC Formula ASROCK

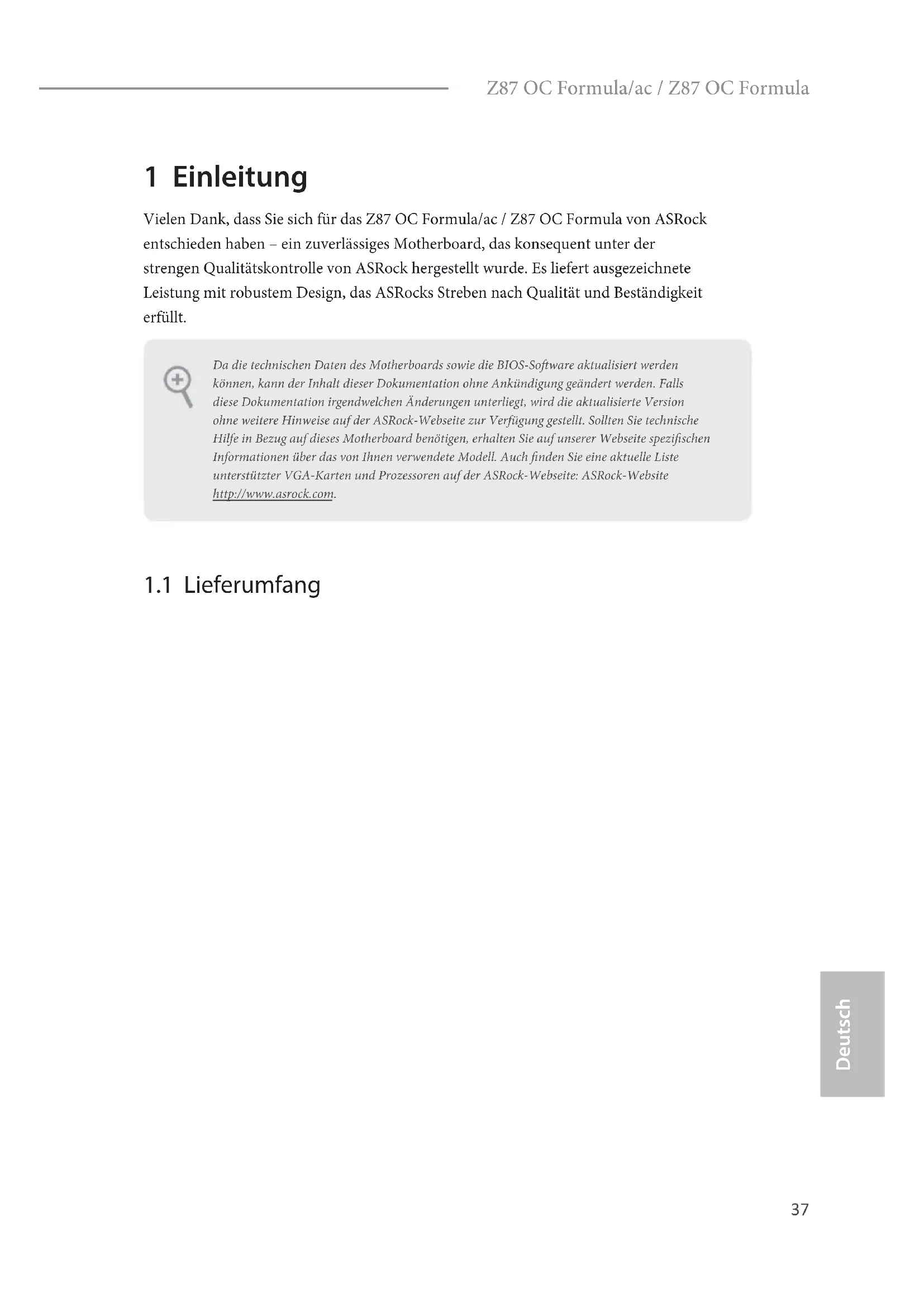

Deutsch 1 Einleitung Vielen Dank, dass Sie sich für das Z87 OC Formula/ac / Z87 OC Formula von ASRock entschieden haben – ein zuverlässiges Motherboard, das konsequent unter der strengen Qualitätskontrolle von ASRock hergestellt wurde. Es liefert ausgezeichnete Leistung mit robustem Design, das ASRocks Streben nach Qualität und Beständigkeit erfüllt.

• 1 x E/A-Blendenabschirmung

• 1 x Flexibles ASRock-SLI-Bridge-Anschlusskabel

• 1 x Vordere USB 3.0-Blende mit 2,5-Zoll-HDD/SSD-Rack

• 6 x Gehäuseschrauben

• 1 x Hintere USB 3.0-Halterung

• 10 x Übertaktungsständer

• GC-Extreme-Wärmeleitpaste von GELID Solutions

• 1 x ASRock-2,4/5-GHz-WLAN-Antenne (nur beim Z87 OC Formula/ac)

• 2 x SMA-WLAN-Antennenkabel (nur beim Z87 OC Formula/ac)

• 1 x WLAN-Modulschraube (nur beim Z87 OC Formula) Da die technischen Daten des Motherboards sowie die BIOS-Soware aktualisiert werden können, kann der Inhalt dieser Dokumentation ohne Ankündigung geändert werden. Falls diese Dokumentation irgendwelchen Änderungen unterliegt, wird die aktualisierte Version ohne weitere Hinweise auf der ASRock-Webseite zur Verfügung gestellt. Sollten Sie technische Hilfe in Bezug auf dieses Motherboard benötigen, erhalten Sie auf unserer Webseite spezischen Informationen über das von Ihnen verwendete Modell. Auch nden Sie eine aktuelle Liste unterstützter VGA-Karten und Prozessoren auf der ASRock-Webseite: ASRock-Website http://www.asrock.com.38 Deutsch

1.2 Technische Daten

• Premium Gold-Kondensatordesign (100 % in Japan gefertigt, hochqualitative leitfähige Polymer-Kondensatoren) A-Stil

• Gleichmäßiger Überzug

• 12-Leistungsphasendesign

• Multiple Filter Cap (MFC) (Filterung verschiedener Störsignale durch drei verschiedene Kondensatoren: DIP- Feststoondensator, POSCAP und MLCC)

• Erstklassiger Legierungsdrossel (reduziert Kernverlust im Vergleich zu Eisenpulverdrossel um 70 %) OC Formula-Anschlusskit

• Hi-Density-Netzanschluss (8-polig)

• 15Gold Finger (CPU-Sockel, Speichersockel und PCIE-x16- Steckplätze)

• Verzerrungsfreier Steckplatz OC Formula-Kühlkit

• Twin-Power-Cooling (kombiniert aktive Lukühlung und Wasserkühlung)

• Multiwärmesensor Prozessor

• Unterstützt Intel® CoreTM i7 / i5 / i3 / Xeon® / Pentium® / Celeron® der 4. Generation im LGA1150-Paket

• 12-Leistungsphasendesign

• Unterstützt Intel® Turbo Boost 2.0-Technologie

• Unterstützt CPU mit freiem Multiplikator der Intel® K-Serie

• Unterstützt ASRock BCLK-Übertaktung (voller Bereich)Z87 OC Formula/ac / Z87 OC Formula

• Dualkanal-DDR3-Speichertechnologie

• 4 x DDR3-DIMM-Steckplätze

• Unterstützt DDR3 3000+(OC)/2933(OC)/2800(OC)/ 2400(OC)/2133(OC)/1866(OC)/1600/1333/1066 non-ECC, ungepuerter Speicher

• Systemspeicher, max. Kapazität: 32GB

• Unterstützt Intel® Extreme Memory Prole (XMP)1.3/1.2

• Verzerrungsfreier Steckplatz Erweiter- ungssteck- platz

• 3 x PCI-Express 3.0-x16-Steckplätze (PCIE1/PCIE2/ PCIE4:einzeln bei x16 (PCIE1); doppelt bei x8 (PCIE1) / x8 (PCIE4); dreifach bei x8 (PCIE1) / x4 (PCIE2) / x4 (PCIE4))

• 1 x PCI-Express 2.0-x16-Steckplatz (PCIE6:x4-Modus)

• 2 x PCI-Express 2.0-x1-Steckplätze

• 1 x Mini-PCI-Express-Steckplatz: Für WiFi- + BT-Modul*Mini- PCI-Express-Steckplatz mit PCIE5-Steckplatz geteilt

• Unterstützt AMD Quad CrossFireX

• Unterstützt NVIDIA® Quad SLI

• Integrierte Intel® HD Graphics-Visualisierung und VGA- Ausgänge können nur mit Prozessoren unterstützt werden, die GPU-integriert sind.

• Unterstützt integrierte Intel® HD Graphics-Visualisierung: Intel® Quick Sync Video mit AVC, MVC (S3D) und MPEG- 2 Full HW Encode1, Intel® InTru

• Max. geteilter Speicher: 1792 MB

• Unterstützt HDMI-Technologie mit maximaler Auösung von 4K × 2K (4096 x 2304) bei 24 Hz

• Unterstützt Auto-Lippensynchronizität, hohe Farbtiefe (12 bpc), xvYCC und HBR (Audio mit hoher Bitrate) mit HDMI (konformer HDMI-Monitor erforderlich)

• Unterstützt HDCP-Funktion mit HDMI-Port

• Unterstützt Blu-ray- (BD) Wiedergabe (Full HD/1080p) mit HDMI-Port40 Deutsch Audio

• 7.1-Kanal-HD-Audio mit Inhaltsschutz (Realtek ALC1150- Audiocodec)

• Erstklassige Blu-ray-Audiounterstützung

• Unterstützt Purity Sound™ - 115-dB-SRV-DAC mit Dierentialverstärker - TI® NE5532 erstklassiger Headset -Verstärker (unterstützt Headsets mit bis zu 600 Ohm) - Direct Drive Technology - Abdeckung mit EMV-Abschirmung - PCB-isolierte Abschirmung

• Unterstützt DTS Connect LAN

• Unterstützt Intel® Remote Wake Technology

• Unterstützt Wake-On-LAN

• Unterstützt energieezientes Ethernet 802.3az

• Unterstützt PXE Rückblende, E/A

• 1 x PS/2-Maus-/Tastaturanschluss

• 1 x Optischer SPDIF-Ausgang

• USB3_10_11 mit PCIE6 geteilt. Falls der PCIE6-Steckplatz belegt ist, wechselt USB3_10_11 zu USB 2.0.

• 4 x USB 3.0-Ports (Etron EJ188H)

• 1 x RJ-45-LAN-Port mit LED (Aktivität/Verbindung-LED und Geschwindigkeit-LED)

• 1 x CMOS-löschen-Taste

• 6 x SATA-III-6,0-Gb/s-Anschlüsse über Intel® Z87, unterstützt RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage Technology 12 und Intel Smart Response Technology), NCQ, AHCI und „Hot-Plugging“-Funktionen

• 4 x SATA-III-6,0-Gb/s-Anschlüsse von ASMedia ASM1061, unterstützt NCQ, AHCI und „Hot-Plugging“-Funktionen Anschluss

• 1 x COM-Anschluss-Stileiste

• 1 x Betrieb-LED-Stileiste

• 1 x Netzteillüeranschluss (3-polig)

• 1 x MOS-Lüeranschluss (3-polig)

• 1 x 24-poliger ATX-Netzanschluss

• 2 x 8-poliger 12-V-Netzanschlüsse (hochdichter Netzanschluss)

• 1 x SLI/XFire-Netzanschluss

• 1 x Audioanschluss an Frontblende

• 2 x USB 2.0-Stileisten (unterstützt sechs USB 2.0-Ports)

• 1 x Vertikal, Typ A, USB 3.0

• 2 x USB 3.0-Stileisten (unterstützt vier USB 3.0-Ports) (ASMedia Hub)

• 1 x Ein-/Austaste mit LED

• 1 x Reset-Taste mit LED

• 1 x CMOS-löschen-Schalter

: 2 x 7-teilige Spannungsmesspunkte auf Platine

• Schnellübertaktungstaste: Tasten +/- zur Anpassung der Übertaktungsfrequenz

• 1 x PCIe-Ein-/Ausschalter

• 1 x Post Status Checker (PSC)

• 1 x Langsamer-Modus-Schalter

• 1 x LN2-Modus-Schalter

• 1 x BIOS-Auswahlschalter BIOS-Funktion

• 2 x 64-Mb-AMI-UEFI-Legal-BIOS mit Unterstützung mehrsprachiger grascher Benutzerschnittstellen (1 x Haupt- BIOS und 1 x Ausfall-BIOS)

• Unterstützt UEFI-Technologie (zuverlässige Sicherung)

• ACPI 1.1-konforme Aufweckereignisse

• SMBIOS 2.3.1-Unterstützung

• CPU, DRAM, PCH 1,05 V, PCH 1,5 V / Mehrfachspannungsanpassung42 Deutsch Support-CD

• Treiber, Dienstprogramme, Antivirensoware (Testversion), CyberLink MediaEspresso 6.5-Testversion, Google Chrome Browser und Toolbar, Start8, MeshCentral, Splashtop Streamer Hardware-

• CPU/Gehäuse/Netzteil/MOS-Temperaturerkennung

• CPU/Gehäuse/Netzteil/MOS-Lüertachometer

• Lautloser CPU/Gehäuse/MOS-Lüer (ermöglicht automatische Anpassung der Geschwindigkeit des Gehäuselüers über die CPU-Temperatur)

• CPU/Gehäuse/MOS-Lüer-Mehrfachgeschwindigkeitssteueru

• Spannungsüberwachung: +12 V, +5 V, +3,3 V, CPU Vcore

• 1 x Status-OLED Betriebssystem

• Konform mit Microso® Windows® 8 / 8, 64 Bit / 7 / 7, 64 Bit Zertizierungen

• ErP/EuP ready (ErP/EuP ready-Netzteil erforderlich) Bitte beachten Sie, dass mit einer Übertaktung, zu der die Anpassung von BIOS- Einstellungen, die Anwendung der Untied Overclocking Technology oder die Nutzung von Übertaktungswerkzeugen von Drittanbietern zählen, bestimmte Risiken verbunden sind. Eine Übertaktung kann sich auf die Stabilität Ihres Systems auswirken und sogar Komponenten und Geräte Ihres Systems beschädigen. Sie sollte auf eigene Gefahr und eigene Kosten durchgeführt werden. Wir übernehmen keine Verantwortung für mögliche Schäden, die durch eine Übertaktung verursacht wurden.

• Detaillierte Produktinformationen nden Sie auf unserer Webseite: http://www.asrock.com Aufgrund von Beschränkungen kann die Größe des tatsächlich für die Systemnutzung reservierten Speichers unter Windows®-Betriebssystemen mit 32 Bit weniger als 4 GB betragen. Windows®-Betriebssysteme mit 64 Bit haben keine derartigen Beschränkungen. Mit ASRock XFast RAM können Sie den Speicher einsetzen, den Windows® nicht nutzen kann.Z87 OC Formula/ac / Z87 OC Formula

1.3 Jumpereinstellung

Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen“. Wenn keine Jumper- Kappe auf den Kontakten angebracht ist, ist der Jumper „oen“. Die Abbildung zeigt einen 3-poligen Jumper, dessen Kontakt 1 und Kontakt 2 „kurzgeschlossen“ sind, wenn eine Jumper-Kappe auf diesen 2 Kontakten angebracht ist. CMOS-löschen-Jumper (CLRCMOS1) (siehe S. 1 oder 2, Nr. 35) CLRCMOS1 ermöglicht Ihnen die Löschung der Daten im CMOS. Zum Löschen und Rücksetzen der Systemparameter auf die Standardeinrichtung schalten Sie den Computer bitte ab und ziehen das Netzkabel aus der Steckdose. Warten Sie 15 Sekunde, schließen Sie dann Kontakt 2 und Kontakt 3 an CLRCMOS1 5 Sekunden lang mit einer Jumper-Kappe kurz. Löschen Sie den CMOS jedoch nicht direkt nach der BIOS-Aktualisierung. Falls Sie den CMOS direkt nach Abschluss der BIOS- Aktualisierung löschen müssen, starten Sie das System zunächst; fahren Sie es dann vor der CMOS-Löschung herunter. Bitte beachten Sie, dass Kennwort, Datum, Zeit und Benutzerstandardprol nur gelöscht werden, wenn die CMOS-Batterie entfernt wird. CMOS löschenStandard Der CMOS-löschen-Schalter hat dieselbe Funktion wie der CMOS-löschen-Jumper.44 Deutsch

1.4 Integrierte Stiftleisten und Anschlüsse

Systemblende-Stileiste (9-polig, PANEL1) (siehe S. 1 oder 2, Nr. 27) Verbinden Sie Netzschalter, Reset-Taste und Systemstatusanzeige am Gehäuse entsprechend der nachstehenden Pinbelegung mit dieser Stileiste. Beachten Sie vor Anschließen der Kabel die positiven und negativen Kontakte. GND

RESET#PWRBTN#PLED-PLED+

GND PWRBTN (Ein-/Austaste): Mit der Ein-/Austaste an der Frontblende des Gehäuses verbinden. Sie können die Abschaltung Ihres Systems über die Ein-/Austaste kongurieren. RESET (Reset-Taste): Mit der Reset-Taste an der Frontblende des Gehäuses verbinden. Starten Sie den Computer über die Reset-Taste neu, wenn er abstürzt oder sich nicht normal neu starten lässt. PLED (Systembetriebs-LED): Mit der Betriebsstatusanzeige an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn das System läu. Die LED blinkt, wenn sich das System im S1/S3-Ruhezustand bendet. Die LED ist aus, wenn sich das System im S4-Ruhezustand bendet oder ausgeschaltet ist (S5). HDLED (Festplattenaktivitäts-LED): Mit der Festplattenaktivitäts-LED an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn die Festplatte Daten liest oder schreibt. Das Design der Frontblende kann je nach Gehäuse variieren. Ein Frontblendenmodul besteht hauptsächlich aus Ein-/Austaste, Reset-Taste, Betrieb-LED, Festplattenaktivität-LED, Lautsprecher etc. Stellen Sie beim Anschließen Ihres Frontblendenmoduls an diese Stileiste sicher, dass Kabel- und Pinbelegung richtig abgestimmt sind. Integrierte Stileisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper-Kappen an diesen Stileisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen an diesen Stileisten und Anschlüssen können Sie das Motherboard dauerha beschädigen.Z87 OC Formula/ac / Z87 OC Formula

Deutsch Betrieb-LED-Stileiste (3-polig, PLED1) (siehe S. 12, Nr. 17) Bitte verbinden Sie die Betrieb-LED des Gehäuses zur Anzeige des Systembetriebsstatus mit dieser Stileiste. Serial-ATA-III-Anschlüsse (SATA3_0_1: siege S. 1 oder 2, Nr. 22) (SATA1_2_3: siehe S. 1 oder 2, Nr. 23) (SATA3_4_5: siehe S. 1 oder 2, Nr. 24) (SATA3_A1_A2: siehe S. 1 oder 2, Nr. 21) (SATA3_A3_A4: siehe S. 1 oder 2, Nr. 20) Diese zehn SATA-III- Anschlüsse unterstützen SATA-Datenkabel für interne Speichergeräte mit einer Datenübertragungsge schwindigkeit bis 6,0 Gb/s. Nutzen Sie zum Minimieren der Startzeit Intel® Z87- SATA-Ports (SATA3_0) für Ihre bootfähigen Geräte. USB 2.0-Stileisten (9-polig, USB2_3) (siehe S. 1 oder 2, Nr. 33) (9-polig, USB4_5) (siehe S. 1 oder 2, Nr. 36) Neben zwei USB 2.0-Ports an der E/A-Blende benden sich zwei Stileisten an diesem Motherboard. Jede USB 2.0-Stileiste kann zwei Ports unterstützen.

Deutsch USB 3.0-Stileisten (19-polig, USB3_8_9) (siehe S. 1 oder 2, Nr. 15) (19-polig, USB3_10_11) (siehe S. 1 oder 2, Nr. 16) (USB3_12) (siehe S. 1 oder 2, Nr. 13) Neben vier USB 3.0-Ports an der E/A-Blende benden sich zwei Stileisten und ein Port an diesem Motherboard. Jede USB 3.0-Stileiste kann zwei Ports unterstützen. Audiostileiste (Frontblende) (9-polig, HD_AUDIO1) (siehe S. 1 oder 2, Nr. 40) Diese Stileiste dient dem Anschließen von Audiogeräten an der Frontblende. Gehäuselautsprechersti- leiste (4-polig, SPEAKER1) (siehe S. 1 oder 2, Nr. 25) Bitte verbinden Sie den Gehäuselautsprecher mit dieser Stileiste.

1. High Denition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse muss dazu

jedoch HDA unterstützt. Bitte befolgen Sie zum Installieren Ihres Systems die Anweisungen in unserer Anleitung und der Anleitung zum Gehäuse.

2. Bei Nutzung eines AC’97-Audiopanels dieses bitte anhand folgender Schritte an der

Audiostileiste der Frontblende installieren: A. Mic_IN (Mikrofon) mit MIC2_L verbinden. B. Audio_R (RIN) mit OUT2_R und Audio_L (LIN) mit OUT2_L verbinden. C. Erde (GND) mit Erde (GND) verbinden. D. MIC_RET und OUT_RET sind nur für das HD-Audiopanel vorgesehen. Sie müssen sie nicht für das AC’97-Audiopanel verbinden. E. Rufen Sie zum Aktivieren des vorderen Mikrofons das „FrontMic (Vorderes Mikrofon)“-Register in der Realtek-Systemsteuerung auf und passen „Recording Volume (Aufnahmelautstärke)“ an.

Deutsch Gehäuse-, Netzteil- und MOS-Lüeranschlüsse (4-polig, CHA_FAN1) (siehe S. 1 oder 2, Nr. 37) (3-polig, CHA_FAN2) (siehe S. 1 oder 2, Nr. 34) (3-polig, CHA_FAN3) (siehe S. 1 oder 2, Nr. 19) (3-polig, CHA_FAN4) (siehe S. 1 oder 2, Nr. 42) (3-polig, PWR_FAN1) (siehe S. 1 oder 2, Nr. 41) (3-polig, MOS_FAN1) (siehe S. 1 oder 2, Nr. 43) Bitte verbinden Sie die Lüerkabel mit den Lüeranschlüssen; der schwarze Draht gehört zum Erdungskontakt. CPU-Lüeranschlüsse (4-polig, CPU_FAN1) (siehe S. 1 oder 2, Nr. 3) (3-polig, CPU_FAN2) (siehe S. 1 oder 2, Nr. 4) Dieses Motherboard bietet einen 4-poligen CPU- Lüeranschluss (lautloser Lüer). Falls Sie einen 3-poligen CPU-Lüer anschließen möchten, verbinden Sie ihn bitte mit Kontakt 1 bis 3. ATX-Netzanschluss (24-polig, ATXPWR1) (siehe S. 1 oder 2, Nr. 12) Dieses Motherboard bietet einen 24-poligen ATX-Netzanschluss. Bitte schließen Sie es zur Nutzung eines 20-poligen ATX-Netzteils entlang Kontakt 1 und Kontakt 13 an. GND +12V

ATX-12-V-Netzanschluss (8-polig, ATX12V1) (siehe S. 1 oder 2, Nr. 1) (8-polig, ATX12V3) (siehe S. 1 oder 2, Nr. 2) Dieses Motherboard bietet einen 8-poligen ATX- 12-V-Netzanschluss. Bitte schließen Sie es zur Nutzung eines 4-poligen ATX-Netzteils entlang Kontakt 1 und Kontakt 5 an. SLI/XFIRE-Netzanschluss (4-polig, SLI/XFIRE_ PWR1) (siehe S. 1 oder 2, Nr. 39) Bitte verbinden Sie diese Anschluss mit einem Festplattennetzanschluss, wenn zwei Grakkarten an diesem Motherboard installiert sind. Serieller-Port-Stileiste (9-polig, COM1) (siehe S. 1 oder 2, Nr. 38) Diese COM1-Stileiste unterstützt ein Modul für serielle Ports. CCTS#1 RRTS#1 DDSR#1 DDTR#1 RRXD1 GND TTXD1 DDCD#1

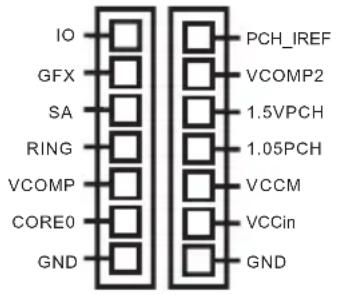

(7-polig, VOL_ CON1, 7-polig, VOL_ CON2) (siehe S. 1 oder 2, Nr. 11) Benutzer können Spannung integrierter Komponenten messen. PCH_IREF: PCH-1,5-V-IREF- Spannung VCOMP2: CPU-2.-COMP-Spannung 1,5VPCH: PCH-1,5-V-Spannung 1,05PCH: PCH-1,05-V-Spannung VCCM: DRAM-Spannung VCC-in

CPU-Eingangsspannung IO: CPU-IO-Spannung GFX: CPU-GFX (Grakkarte) Spannung SA: CPU-Systemagent- Spannung RING: CPU-Ring- (Cache) Spannung VCOMP: CPU-COMP-Spannung CORE0: CPU-CORE0-Spannung

Das Motherboard hat drei intelligente Schalter: Ein-/Ausschalter, Reset-Schalter und CMOS-löschen-Schalter, wodurch Benutzer das System schnell ein-/abschalten, zurücksetzen bzw. die CMOS-Werte löschen können.Ein-/Ausschalter(PWRBTN)(siehe S. 1 oder 2, Nr. 28)Mit dem Ein-/Ausschalter kann der Benutzer das System schnell ein-/abschalten.Reset-Schalter(RSTBTN)(siehe S. 1 oder 2, Nr. 29)Der Reset-Taste ermöglicht das schnelle Rücksetzen des Systems.CMOS-löschen-Schalter(CLRCBTN)(siehe S. 1 oder 2, Nr. 30)Mit dem CMOS-löschen-Schalter können Benutzer die CMOS-Werte schnell löschen.Schnellübertaktung-stasten +/-(MINUS1:siehe S. 1 oder 2, Nr. 7)(PLUS1:siehe S. 1 oder 2, Nr. 8)Schnellübertaktungstasten + / - ermöglichen Benutzern die schnelle und einfache Anpassung der Übertaktungs-frequenz bei der schnellen Übertaktung.Menütaste(MENU1:siehe S. 1 oder 2, Nr. 9)MENU-Taste ermöglicht Benutzer das schnelle Um-schalten zwischen Datum/Zeit, Temperatur und Spannung am Status-OLED.Power Reset Diese Funktion ist nur verfügbar, wenn Sie Ihren Computer abschalten und die Stromversorgung unterbrechen.

MENUDieses Übertaktungsverhalten hängt von der Systemkonguration, wie Speicherfähigkeit, Wärmelösung etc. ab. Eine Übertaktung kann sich auf Ihre Systemstabilität auswirken und sogar Schäden an Komponenten und Geräten verursachen. Wir übernehmen keine Verantwortung für mögliche Schäden, die durch eine Übertaktung verursacht wurden.Z87 OC Formula/ac / Z87 OC Formula

Deutsch PCIe-Ein-/Ausschal- ter(SWITCH1)(siehe S. 1 oder 2, Nr. 14) PCIe-Ein-/Ausschalter ermöglicht Ihnen die De-/Aktivierung der entsprechenden PCIE-x16- Steckplätze. Wenn eine der installierten PCIE-x16-Karte nicht funktioniert, können Sie mit dem PCIe-Ein-/Ausschalter die defekte Karte mit einem einzigen Klick ausndig machen, ohne die Karten entfernen zu müssen. Langsamer-Modus- Schalter(SLOWMODE1) (siehe S. 1 oder 2, Nr. 17) Wenn der langsame Modus eingeschaltet ist, arbeitet der Prozessor bei niedrigster Frequenz. BIOS- Auswahlschalter(BIOS_ SEL1) (siehe S. 1 oder 2, Nr. 32) Der BIOS-Auswahlschalter ermöglicht dem System, von BIOS A oder BIOS B zu starten. LN2-Modusschalter (LN2MODE1) (siehe S. 1 oder 2, Nr. 18) Der LN2-Modus hil bei der Eliminierung von Kaltstartfehlern in Prozessoren bei extremer Übertaktung mit üssigem Sticksto.

Dieses Motherboard verfügt über zwei BIOS-Chips, ein primäres BIOS (BIOS_A) und ein Ausfall-BIOS (BIOS_B), die Sicherheit und Stabilität Ihres Systems steigern. Normalerweise läu das System über das primäre BIOS. Falls das primäre BIOS jedoch beschädigt ist oder ausfällt, stellen Sie den BIOS-Auswahlschalter einfach auf „B“ um; dann übernimmt das Ausfall-BIOS beim nächsten Systemstart. Duplizieren Sie dann mit „Secure Backup UEFI“ im UEFI-Einrichtungsprogramm zur Gewährleistung eines normalen Systembetriebs eine Arbeitskopie der BIOS-Dateien am primären BIOS. Aus Sicherheitsgründen können Benutzer das Ausfall-BIOS nicht manuell aktualisieren. Sie können das aktuell aktivierte BIOS anhand der BIOS-LEDs (BIOS_A_LED oder BIOS_B_LED) bestimmen.1. Stellen Sie vor Umschalten des Schalter sicher, dass das System abgeschaltet ist.2. Wenn Sie den PCIe-Ein-/Ausschalter ausschalten, kann Ihre PCIE-Karte Schaden nehmen, falls sie schlecht konzipiert ist. Weitere Informationen zu den technischen Daten Ihrer Karte erhalten Sie beim entsprechenden Händler.3. Der PCIe-Ein-/Ausschalter dient nur der Fehlerbehebung. Falls Sie Ihre PCIE-Karte nicht nutzen möchten, entfernen Sie sie bitte vom Motherboard.52 Français 1 Introduction Nous vous remercions d’avoir acheté cette carte mère ASRock OC Formula/ac / Z87 OC Formula, une carte mère able fabriquée conformément au contrôle de qualité rigoureux et constant appliqué par ASRock. Fidèle à son engagement de qualité et de durabilité, ASRock vous garantit une carte mère de conception robuste aux performances élevées.
