| Ürün tipi | Çizgi lazer işaretleyici |
| Marka | Bosch |
| Model | GLL 315 X Professional |
| Lazer çizgilerinin menzili | 15 m (doğrudan güneş ışığında menzil azalır) |
| Çekül noktası menzili | 5 m |
| Seviyeleme hassasiyeti | ±0,2 mm/m |
| Kendinden seviyeleme aralığı | ±3° |
| Seviyeleme süresi | < 4 sn |
| Çalışma sıcaklığı | -10 °C ila +45 °C |
| Depolama sıcaklığı | -20 °C ila +70 °C |
| Lazer sınıfı | 2 (güç < 1 mW, 630-650 nm) |
| Güç kaynağı | 4 adet 1,5 V LR6 (AA) pil |
| Çalışma süresi | 24 sa (1 çizgi), 14 sa (2 çizgi), 10 sa (3 çizgi) |
| Ağırlık (EPTA'ya göre) | 0,54 kg |
| Boyutlar (platformsuz) | 122 × 83 × 129 mm |
| Boyutlar (platformlu) | Ø 151 × 203 mm |
| Koruma sınıfı | IP54 (toza ve su sıçramalarına karşı koruma) |
| Seviyeleme | ±3°'ye kadar eğim telafili otomatik |
| Çalışma modları | Yatay, dikey (çekül noktası ile), otomatik kapatma devre dışı bırakılabilir |
| Birlikte verilen aksesuarlar | Lazer hedefi, koruyucu kılıf (versiyona göre) |
| Bakım | Yumuşak ve nemli bir bezle temizleyin; suya daldırmayın; kılıfında saklayın |
| Güvenlik | Işına bakmayın; insanlara veya hayvanlara doğrultmayın; yalnızca uygun lazer görüş gözlükleri kullanın |
| Onarılabilirlik | Bosch satış sonrası servisi aracılığıyla yedek parçalar mevcuttur; onarım yetkili bir profesyonel tarafından yapılmalıdır |
Sık sorulan sorular - GLL 315 X Professional BOSCH
Kullanıcıların soruları hakkında GLL 315 X Professional BOSCH
0 soru bu cihaz hakkında. Bildiklerinizi cevaplayın veya kendinizinki sorun.
Bu cihaz hakkında yeni bir soru sor
Cihazınız için talimatları indirin Lazer işaretçisi PDF formatında ücretsiz! Kılavuzunuzu bulun GLL 315 X Professional - BOSCH ve elektronik cihazınızı yeniden ele alın. Bu sayfada cihazınızın kullanımı için gerekli tüm belgeler yayınlanmaktadır. GLL 315 X Professional markasının BOSCH.

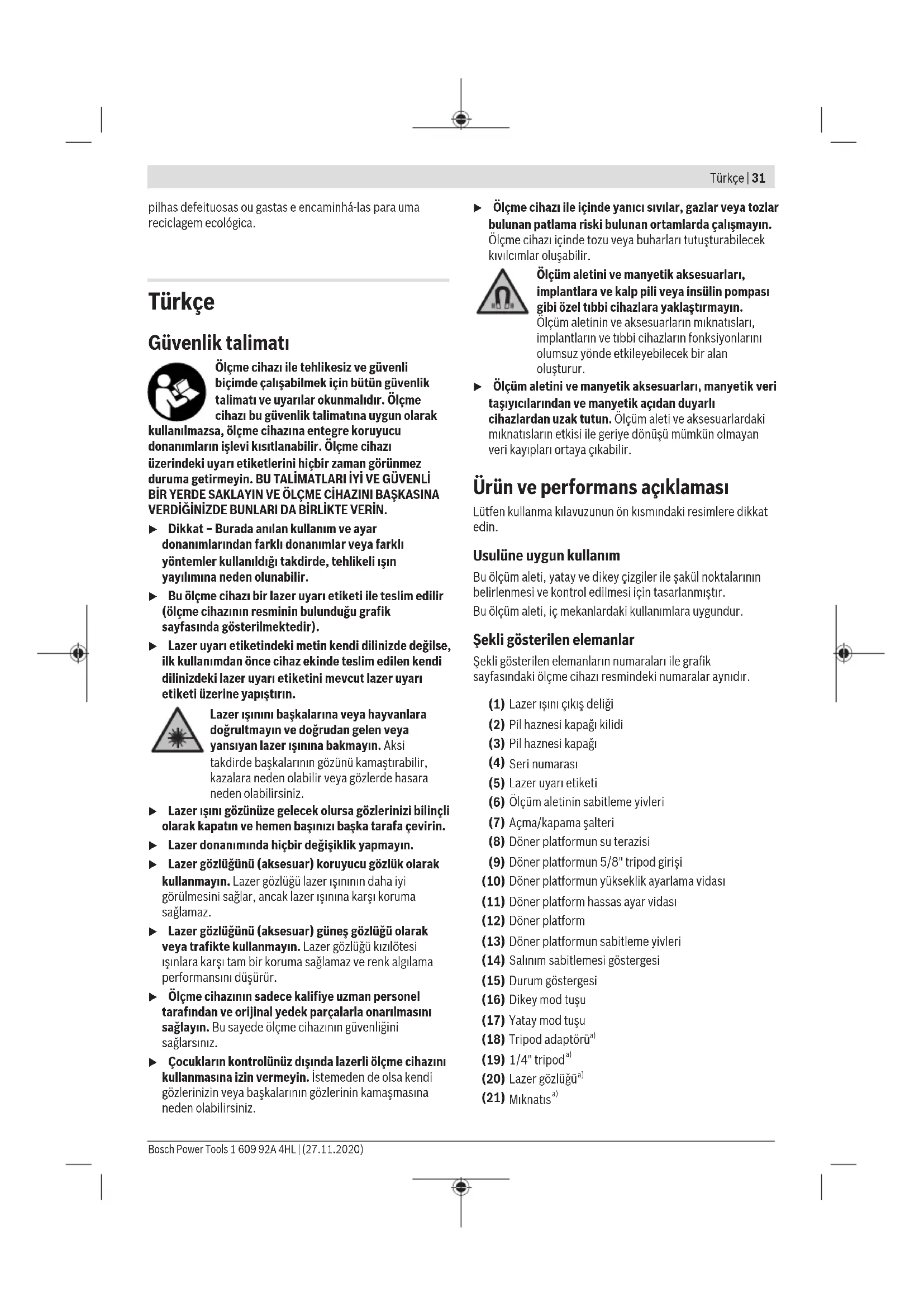

KULLANIM KILAVUZU GLL 315 X Professional BOSCH
Ölcme cihazi ile tehlikesiz ve güvenli bicimde calisabilmek icin buttun güvenlik talimatı ve uyarilar okunmaldir. Ölcme cihazi bu güvenlik talimatina uygun olarak
kullanilmazsa, olçme cihazina entegre koruyucu donanimlarin islevi kistlanabillir. Olçme cihazi uzerindeki uyari etiketlerini hcbir zamanGORunmez duruma getirmeyin. BUT TALIMATLARI IYI VE GUVENLI BIR YERDE SAKLAYIN VE OLÇME CIHAZINI BASKASINA VERDIGINIZDE BUNLARI DA BIRLIKTE VERIN.
Dikkat - Burada anilan kullanim ve ayar donanimalirndan farkl donanimalr vya farkli yontemler kullanildigi takdirde, tehlikeli isin yayilima neden olunibilir.
Bu olme cihazi bir lazer uyari etiketi ile teslim edilir (olme cihazinin resminin bulundugu grafik sayfasinda gosterilmektedir).
Lazer uyari etiketindeki metin kendi dilinizde degilse, ilk kullanumdan once cihaz ekinde teslim edilen kendi dilinizdeki lazer uyari etiketini mevcut lazer uyari etiketi uzerine yapistirin.
Lazer isinini baskalarina veya hayvanlara dokrultmayin ve dokrudan gelen veya yansiyan lazer isinina bakmayin. Aksi
takdirde baskalarin gozunu kamastrabilir,
kazalara neden olabilir veya gozlerde hasara
neden olabilirsiniz.
Lazer isini gozunüge gelecek olursa gozlerinizi bilinçli olarak kapatin ve hemen basinizi baska tarafa cevirin.
▶ Lazer donaniminda hicbir degisiklik yapmayin.
▶ Lazer gozlügün (aksesuar) koruyucu gozluk olarak kullanmayin. Lazer gozlügu lazer isinin daha iyi gürümesini saglar, ancak lazer isinina karıkoruma saglamaz.
Lazer gozligunu (aksesuar) gune gozlugu olarak veya trafekte kullanmayin. Lazer gozlugu kizilotesi isinlara karsi tam bir koruma saglamaz ve renk algilama performansini dusurur.
Ölçme cihazınin sadece kalifiye uzman personnel tarafindan ve original yedek parçalarla onarilmasini saglayin. Bu sayede olçme cihazınin guvenligini saglarsiniz.
Cocuklarin kontrlunuz disinda lazerli olme cihazini kullanmasina izin vermeyin. Istemeden de olsa kendi gozlerinizin veya baskalarinin gozlerinin kamasina neden olabilirsiniz.
Ölçme cihazi ile icinde yanici sivilar, gazlar veya tozlar bulunan patlama riski bulunan ortamlarda calismayin. Ölçme cihazi icinde tozu veya buharleri tutusturabilecek kivilcimlar olusabilir.
Olcum aletini ve manyetak aksesuarleri, implantlarve kalp pili veya insulin pompasi gibi ozel tibbi cihazlar yaklastrupmayin. Olcum aletinin ve aksesuariln miknatislar, implantlarve tibbi cihazlar fonksiyonlari olumsuz yonde etkileyebilecek bir alan olusturur.
Ölçüm aletini ve manyetak aksesuarlari,manyetak veri tasıciilarindan ve manyetak acidan duyarlı cihazlardan uzak tutun.Olcüm aleti ve aksesuarlardaki mikanatislarin etkisi ile gerije donusu mumkun olmayan verikayiplar ortaya;cikabilir.
Urün ve performans aciklamasi
Lüfken kullanma kulavuzunun on kismindaki resimlere dikkat edin.
Usulüne uygun kullanim
Bu olc um aleti, yatay ve dikey cizgiler ile sakul noktalarin beilrlemesi ve kontrl edilmesi icin tasarlanmistir. Bu olc um aleti, ic mekanlardaki kullanmlara uyundur.
Sekli gosterilen elemanlar
Sekli gosterilen elemanlari numaralarile grafik sayfasindaki olme cihazrresmindeki numaralarayindir.
(1) Lazer işini icikşi deligi
(2) Pil haznesi kapaqi kilidi
(3) Pil haznesi kapagi
(4) Serinumarasi
(5) Lazer uyari etiketi
(6) Olcum aletinin sabitlemeyivleri
(7) Açma/kapama salteri
(8) Doner platformun su terazisi
(9) Doner platformun 5 / 8^n tripod girisi
(10) Doner platformun yukseklik ayarlama vidasi
(11) Doner platform hassas ayar vidasi
(12) Doner platform
(13) Doner platformun sabitleme yivleri
(14) Salinim sabitlemesi gostergesi
(15) Durum gõstergesi
(16) Dikey mod tusu
(17)Yataymodtu
(18) Tripod adaptor r^a)
(19) 1 / 4^n tripod
(20) Lazer gozluğa)
(21) Mikanatis
32 | Türkiye
(22) Lazer hedef tahtas(a)
(23) Korumaçantasi
(24) 5 / 8^n tripod
a) Sekli gosterilen veya tanimlanan aksesuar standart tesimat kapsamnda degildir. Aksesuarin tumunu aksesuar programimzda bulabilr siniz.
Teknik veriler
| Çüzgün lazeri GLL 3-15 X | |
| Malzeme numarası | 3601 K63 E.. |
| Çalıkın alam(A) | |
| - Lazer;cüzgünleri 15 m | |
| - Şakünl noktası 5 m | |
| Nivelman hassasiyeti lazercüzgün(B)C(D) | ±0,2 mm/m |
| Standart otomatik nivelmanaraligi | ±3° |
| Standart nivelman suresi < 4 sn | |
| ,isletme sicutkışı -10°C ... +45°C | |
| Saklama sicutkışı -20°C ... +70°C | |
| Referans)yükbseklik üzerindemaks. uygulama)yükbsekkıligi | 2000 m |
| Bağil hava nemi maks. %90 | |
| IEC 61010-1 uyarınca kırlen demerecesi | 2E) |
| Lazer sinifi 2 | |
| Lazer tipi < 1 mW, 630-650 nm | |
| C6 | 1 |
| Iraksama | |
| - Lazer;cüzgisı 1,5 mrad | |
| - Şakünl noktası 1,5 mrad | |
| Tripod girişi(F) | 5/8" |
| Piller 4 × 1,5 V LR6 (AA) | |
| isletme suresi, yakl.(C) | |
| - 1 lazer;cüzgisı ile 24 sa | |
| - 2 lazer;cüzgisı ile 14 sa | |
| - 3 lazer;cüzgisı ile 10 sa | |
| Açgün,EPTA-Procedure01:2014 uyarınca | 0,54 kg |
| Ölcüleri(uzunluk × genişlik ×)yükbseklik) | |
| -Döner platform olmadan 122 × 83 × 129 mm | |
| -Döner platformu Çap 151 × 203 mm | |
Cizgi Lazeri GLL 3-15 X
Koruma türu (pil haznesi hariç) IP 54 (Toz ve piskürme suyu korumasti)
A) Calisma alani elverissiz ortam kosullari nedeniyle (ornegin dogrudan gelen gunes iigi) azalabilir.
B) fabrikadan
C) 20 - 25^ C / de
D) Belirtilen degeler normal ila en uygun ortam kosullarini sart kosar (ornegin titresim, sis, duman, direkt gunes isini bulunmayacaktir. Asiri siklik tegisikliklerinde hassilik sapmalari meydana geleblilr.
E) Zaman zaman yogunlasma nedeniyle iletkenlik gorbulebilmesine ragmen, sadece iletken olmayan bir kirlenme ortaya cikar.
F) sadece doner platform ile birlikte mevcut
Tip etiketi uzerindeki seri numarasi (4) olçme cihazinizin kimliginin belirlenmesine yarar.
Montaj
Pillerin takilmasi/deigistirilmesi
Bu olme cihazin in alkali mangan bataryalarla calistinimasi tavsiye olunur.
Batarya gozu kapagini (3) açmak icin kilide (2) basin ve batarya gozu kapagini cikarin. Pilleri yerlerine yerleştinir.
Batarya gezünun ic tarafindaki sekle bakarak dokutuplama yapin.
Durum goftergesi (15) yanip sönmeye basladiginda pilleri degistirmeniz gerekir.
Bütün bataryaları daima eszamlanlımak degistirin. Daima ayın üreticinin ayın kapasitedekibi bataryaları kullanın.
Uzun sure kullanmayacaksaniz pilleri olcum aleinden cikarin. Piller uzun sure olcum aleti icinde kullanim di kaldirarinda korozyona ugrayabilir ve Kendiliginden bojalabilir.
Doner platform ile calisma (bkz.resim A)
Döner platform (12) yardimiyla ölcüm aletini, merkezi ve her zaman görulebilir bir saki noktasi etrafinda 360^ dondürebilirsiniz. Bu sayede lazer cizgileri, ölcüm aletinin pozisyonyu degistirilmeden hassas bicomde ayarlanabilir.
Ölcüm aletini döner platforma (12), döner platformun sabitleme yivleri (13) ilgili sabileme yivlerin (6)arasinda ölcüm aletin alt tarafina girecek sekilde yerleştin. Ölcüm aletini döner platformda kilitlemek icin olum aletini saat yönunde dondürün.
Döner platformun (12) bacaklarini yükseklik ayarlama vidalariyla (10) sökün.
Doner platformu kabaca su terazisinin (8) yardimiyla hizalayin.
Olçüm aleti dōner platforma (12) monte edildiyse dikey lazer cizgilerini hassas ayar vidasiyla (11) referans noktarina tam olarak hizalayabilirsiniz.
Isletim
Calistirma
Ölçme cihazini nemden ve dokrudan gelen günes—isinandan koruyun.
Ölçme cihazı asiri sicutkllara veya sicutlik dalgalanmaları maruz birakmayın. Örgün cihazi uzun sure otomobil icinde birakmayın. Asiri buyüz sicutlik farklari olugunda olçüm cihazın once ortam sicutğına gelmesini saglayin ve calşmaya devam etmeden once daima hassaslik kontrolü yapın (Bakiniz, Ölçme cihazın hassaslik kontrolü", Sayfa 34). Asirisicutkllarda vya sicutlik dalgalanmalarinda olçme cihazın hassasligi olumsuz yonde ekilenebilir.
Olçme cihazini siddetli carpma ve diqmelere karşi koruyun. Olçme cihazina disaridan siddetli etki oldugunda, calismaya devam etmeden once daima bir hassasilk kontrlü yapmalisiniz (Bakiniz „Olçme cihazinir hassasilk kontrlü", Sayfa 34).
Tasirken olme cihazinci kapatn. Kapama isleminde pandul unitesi kilitlenir, akt takdirde cihaz siddetli hareketlerde hasar gorebilir.
Açma/kapama
Ölçüm aletini acmak icin acma/kapama salterini (7) ilgili On" (nivelman otomatigi olmadan calisma icin) konumuna itin veya "On" (nivelman otomatigi ile calisma icin) konumuna getirin. Durum östergesi (15) yanar. Ölçüm aleti acldiktan hemen sonra on cikis deliginden (1) yatay lazer cizgisı gonderir.
Lazer isinini baskalarina veya hayvanlaradoogrultmayin ve uzak mesafeden de olsa lazer isininabakmayin.
Olcum aletini kapatmak icin acma/kapama salterini (7)
"Off" pozisyonuna itin. Durum gostergesi (15) söner. Cihaz kapaninca pandul birimi kilitlenir.
Aci bulunan olme cihazini kontrlunuz disinda birakmayan ve kullandiktan sonra olme cihazini kapatin. Baskalarinigozu lazer isini ile kamasabilir.
45°C degerindeki izin verilen maksimum calisma sicakliginn asilmasi durumunda, lazer diyotlarini korumak uzere cihaz kapanir. Soguduktan sonra olcum aleti tekrar isletmeye hazir duruma gelir ve tekrar acilabilir.
Otomatik kapanmanin devre disi birakilmasi
Olçüm aleti 30 dakikalık,isletme suresinden sonra otomatik olarak kapanir.
Otomatik kapanmayi devre disi birakmak icin, olcum aletinii calistirirken ya dikey mod tusunu (16) yatay mod tusunu (17) 3 sn sure ile basili tutun. Otomatik kapanma devre disi birakildiginda, lazer isinlar yaklasik 3 sn sonra kisaca yanip soner.
Otomatik kapama islevini etkin duruma getirmek icin olcum aletini kapatin ve tekrar acin (tuça basili olmadan).
Isletim turleri
Bu olçüm aletin birçok isletim turu vardir ve bunlararasinda istediginiz zamandehyişiklik yapabilirsiniz. Yatayvedikey modlarbirbirinden bagimsiz olak acilabilir vekapatilabilir. Açildektan onra olçüm aleti yatay moddadir. Bütün isletme türleri hem nivelman otomatigi ile hem desalınim sabitlemesi ile secilebilir.
Yatay mod (bkz.resim B)
Yatay modda olçüm aleti yatay lazercizgilerini one dokru gonderir.
Yatay lazercizgilerini acma ve kapatmak icin yatay mod tusuna (17) basin.
Dikey mod ve sakul noktas1 (bkz. resinler C-D)
Ölçüm aleti iki dikey moda sahiptir:
- one doğru dikey lazer Çizgileri,
- one ve sag tarafa doğru dikey lazer Çizgileri.
Dikey modda ek olarak daima sakul noktası aşkı dogru yansitülr.
Dikey modun acilmasi veya kapatilmasi ayrica dikey moda geçmek icin dikey mod tuşuna (16) istenen moda ulasilana kadar basin.
Nivelman otomatigi
Nivelman otomatigi ile calisma
Olçüm aletini yatay ve sabit bir zemine yerleştin vya doner platforma (12) sabitleyin.
Nivelman otomatigi ile calismak icin acma/kapama salterini (7) "n" pozisyonuna itin.
Nivelman otomatigi (otomatik nivelman fonksiyonu) ±3"lik otomatik nivelman alanindaki sapmalari dengeler. Lazer cizgileri hareketsiz duruma geldiginde nivelman tamamlanmis demektir.
Otomatik seviyeleme mumkun degilse (ornegin olcum aletinin bulundugu yuzey,yatay konumdan 3' uzerinde fazla sapma gosteriyorsa) lazer isinlar hizl bir tempoda yanip soner.
Bu gibi durumlarda olçme aletini yatay olarak yerleştin ve otomatik nivelmanin tamamlanmasini bekleyin. Olçme aleti ± 3^ degerindeki otomatik nivelman araligi icindeyse lazer isinlar surekli yanar.
Isetme esnasindaki sarsintilarva vya konum
degisiklikerinde olcum aleti tekrar otomatik olarak nivelman
yapor.Olcum aletin kaymasindan kaynaklanan hatalari
onlemek icin seviyeleme sonrasinda, referans noktalarabağl
olarak lazer isinarinin konumunu kontrol edin.
Salim sabitlemesile calisma
Salinim sabittemesi ile calismak icin acma/kapama salterini (7) on"acik pozisyonuna itin. Salinim sabittemesi gostergesi (14) kirmizi yanar ve lazer cizgileri surekli olarak yavas yanip soner.
Salinim sabittemesi ile calisirken nivelman otomatigi kapaldir. Olçum aletini serbeste elinizde tutabilirsiniz veya eiglimi bir zemine yerlestirebilirsiniz. Bu durumda lazer
34 | Türkçe
isinlarin nivenlman ayari yapilmaz ve zorunlu olarak birbirine dik seyretmez.
Ölçme cihazınin hassası kontrolü
Hassashlik üzerine olan etkiler
En buyuk etkiyi ortam sicutligi yapar. Ozellikle zeminden yukari dokru seyreden sicutlik farklan lazer isinini sapirabilir.
Sicaklik tabakalmasi zemine yakin yerlerde en fazla oldugu icin, mumkunse olcum aletini bir tripoda takmaniz ve calisma alaninin ortasina yerlestirmeniz gerekir.
Dis etkiler yaninda cihaza ozgu etkiler de (ornegin duşme veya siddetli carpmlar) sapmalara neden olabilir. Bu nedenle calisma baslamadan once her defasinda nivelman hassasligni contro edin.
Once yatay lazer isninin yuksekligini ve nivelman hassasiyetini, sonra da dikey lazer isninirn nivelman hassasiyetini konrol edin.
Yaptiginiz kontrollerde olcum aleti maksimum sapma sinirin asacak olursa, cihazi bir Bosch musteri hizmetine onarima gonderin.

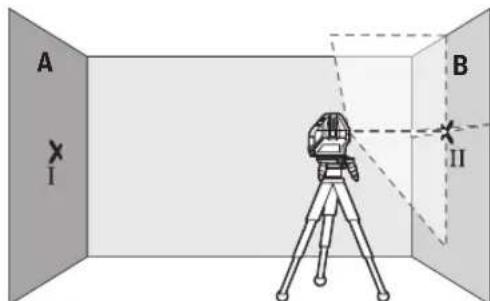

Yatay isin yukseklik hassaiyetinin kontrl edilmesi
Bu kontrl islemi icin A ve B duvarlararasinda 5 m'lik serbest bir olme hattina ihtiyaciniz vardir.

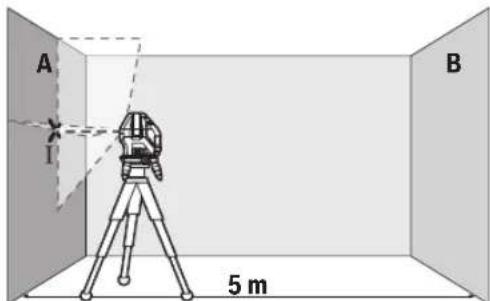

- Olçüm aletini A duvarinin yakinina döner platforma (12) veya tripoda (24) takin veya sert, diz bir zemine yerleştin. Olçüm aletini nivelman otomatikli isletmede acın. Yatay modu ve dikey modu one dik lazer;cüzileri ile acın.
-Lazeri A duvarina yakin olarak dogrultun ve olçme cihazinin nivelman yapmasini bekleyin. Lazer isinarin duvara kesişi noktanı ortasini isaretleyin (Nokta I).
- Ölçme cihazın 180° cevirin, nivelman yapmasın bekleyin ve karsı duvara B lazer ilşinalınhesive noktayı isaretleyin (Nokta II).

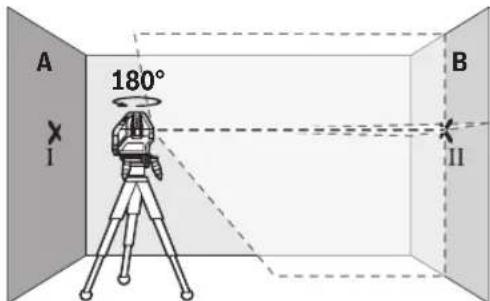

- Ölçme cihazını - cevirmeden - B duvarınin yakinına yerleştinir, cihazın acın ve nivelman yapmasıni bekleyin.
- Olçme cihazın yükseligi (tripot yardı mile ve gerekiyorsa besleyerek) lazer;cizgilerin kesiştı nokta tam olarak B duvarinda isaretlenen Nokta II'ye denk gelecek bicomde ayarlayin.

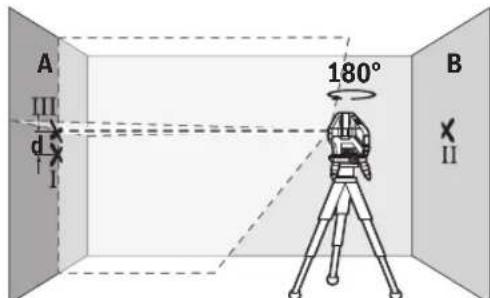

Yuksekligi degistirmeden, olcme cihazin 180° cevirin. Cihazi A duvarina, dikey laser isini isaretlenen Nokta I'den gelecek bicimdeogrultun. Olcme cihazinin nivelman yapmasini bekleyin ve A duvarinda lazer isinarinin kesişi noktayi isaretleyin (Nokta III).
A duvarinda isaretlenen Ive III noktalararasindaki d farki,olme cihazinirgek yukseklik sapmasini verir.
2× 5m = 10 m olcum hattinda izin verilen maksimum sapma:
10 m × ±0,2 mm/m = ±2 mm. Nokta I ve IIIarasindaki d farki en fazla 2 mm olmaldir.
Yatay isin nivelman hassasiyetinin kontrol edilmesi
Bu kontrl icin yakl. 5× 5 mlik boş bir alana ihtiyaciniz yardir.
- Ölçüm aletini A ve B duvarlı ortasindaDSLEN platforma (12) veya tripoda (24) yerleşirin vya saglam dizbir zemine yerleşirin. Olçüm aletini nivelman otomatikli iletmede acn. Yatay modu acn ve olçüm aletinin nivelman yapmasini bekleyin.

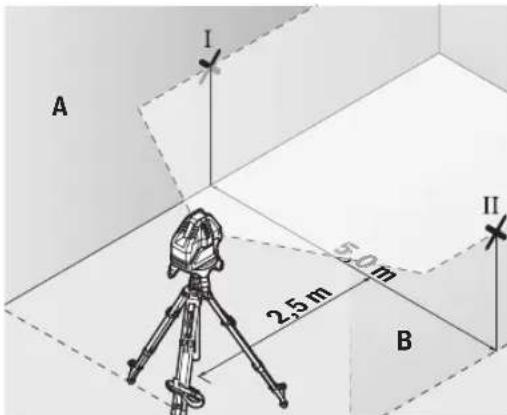

- Olçüm aleitinden 2,5 m uzaklikta, her iki duvara ilgili lazer Çüzgisinin orta noktasini isaretleyin (noka I duvar A icin ve nokta II duvar B icin).
- Öçüm aletin 180° dondürerek 5 m mesafe de konumlandirin ve seviyeleme yapmasini saglayin.
- Olçüm aletinin:yüksekligini (tripod yardimiyla veya altina destek koyar), lazer Çüzgisinin orta noktas onceden isaretlenen nokta II duvar B'ye denk gelecek sekilde ayarlayin.

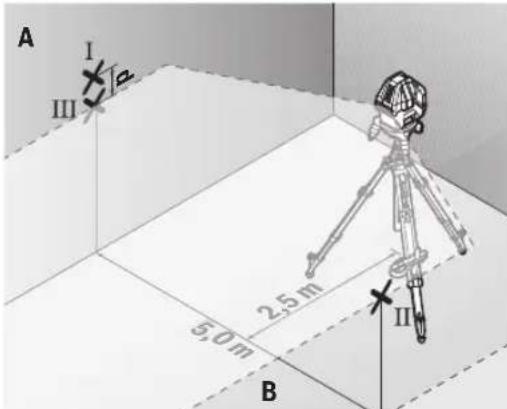

- Duvar A'da lazer cizgisinin orta noktasini ilgili nokta III olarak isaretleyin (dikey konumda nokta I'in üzerinde veya.altinda).
A duvarinda isaretlen I ve III noktalarin farki d, olum aletinin yataydan gerek sapmasini verir.
2× 5m = 10 olcum hattinda izin verilen maksimum sapma: 10m× ± 0,2mm / m = ± 2mm .Nokta I ve IIIarasindaki d farki en fazla 2 mm olmaldir.
Dikey isin nivelman hassasiyetin kntrol edilmesi
Bu kontrol istemi icin her iki tarafinda en azindan 2,5 myer olan bir kapi araligna (sert zemin uzerinde) ihtiyaciniz yardir.

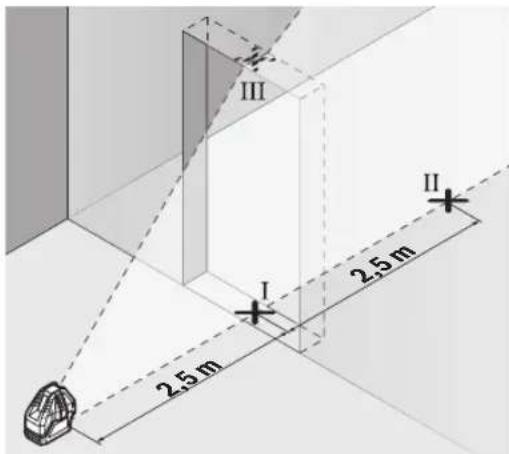

- Ölçüm aletini kapi araligindan 2,5 m mesafeye sert ve dizbir zemine yerleştinir (doner platforma (12) veya tripoda degil). Ölçüm aletini nivelman otomatikli isletmede acin. Dikey modu one dokru dikey lazer Çüzileri ile acin ve lazer
cizgilerini kapi araligna yonlendirin. Olcum aletinin nivelman yapmasini bekleyin.
-Kapi araligi zeminindeki dikey lazer cizgisinin ortasini isaretleyin (Nokta I),kapi araliginin diger tarafinda 5 m mesafeledeki noktayi (Nokta II) ve kapi araligi ust kenarindaki noktayi (Nokta III) isaretleyin.
- Ölgme cihazın 180° cevirin ve kapi aralgünın diger tarafindaogrudan Nokta II'nin arkasina yerleşirin. Ölgme cihazın nivelman yapmasın bekleyin ve dikey lazerınini, Nokta I ve Nokta II'den gelecek bicimde dokrultun.

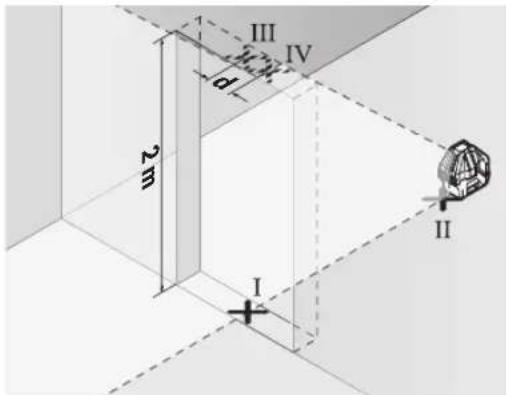

-Kapi araligi ust kenarinda lazer isininin ortasin Nokta IV olarak isaretleyin. - Isaretlenen III ve IV noktalararasindaki d farki olçme cihazin din dikeylkitenGPCEKAPmasini verir.
-Kapi araliginnyuksekligini olcun.
Izin verilen maksimum sapma su sekilde hesaplanir: Kapi araligi yuksekliginin iki kat × 0,2mm / m Ornek: Kapi araligi yuksekligi 2 m ise, maksimum sapma 2× 2m× ± 0,2mm / m = ± 0,8mm olmalidir. Nokta III ve IV birbirinden en fazla 0,8 mm ayri olmalidir.
Calisirken dikkat edilecek hususlar
Isarelemek icin her zaman lazer noktasinin veya lazer cizgisinin ortasini kullanin. Lazer noktasinin buyuklugu
36 | Türçç
veya lazer cizgisinin genisligi, ilgili mesafe ile degisiklik gosterir.
Lazer hedef tablosi ile calisma
Lazer hedef tablasi (22) elverissiz kosullarda ve uzak mesafelerde lazer isinin gorunurlulugun iyilestirir. Lazer hedef tahtasin (22) yansima yapapan yuzeyi lazer cizgisinin gorunurluluguniyilestirir, saydam yuzeyi iselaser cizgisinin hedef tabasin arkasinda da gorunmesine olanak saglar.
Tripodile calisma (aksesuar) (bkz. Resim F)
Tripod stabil ve yuksekligi ayarlanabilir bir olçme zemini saglar. Olçüm aletinin tripoda montaji icin olçüm aletini doner platforma (12) yerleşirin.
5/8" tripoda montaj: Doner platformu 5/8" tripod girisiyle (9) 5/8" tripodun (24) disine veya piyasada bulunan yapi tripoduna yerlestirin. Doner platformu tripodun sabitlme vidasi ile sikica vidalayin.
1/4" tripoda (bkz. resim F) montaj: Tripod adaptörünü (18) (aksesuar) 5/8" tripod girisine (9) vidalayin. Tripod adaptörünü 1/4" tripod girisi 1/4" tripodun (19) disli yuvasina veya piyasada bulunan bir fotograf tripodunun yuvasina takın. Tripod adaptörünü tripodun sabitlemede visasi ile sikica vidalayin.
Ölçme cihazıni açmadan öncı tripotu kabaca dokultun.
Lazer gozligu (aksesuar)
Lazer gozluğu ortamışgüniftre eder. Bu nedenle lazerışigöze daha parlak gelir.
Lazer gozlugu (aksesuar) koruyucu gozluk olarak kullanmayin. Lazer gozlugu lazer isinin daha iyigorulmesini saglar, ancak lazer isinina karstkoruma saglamaz.
Lazer gozluigunu (aksesuar) güne gozlügu olarak veya trafikte kullanmayin. Lazer gozlügu kizilotesi isinlara karı tam bir koruma saglamaz ve renk algilama performansini dusürur.
Isornekleri (Bakiniz: resimler B-E)
Ölcme cihazınin uygulama örnekleri icin grafik sayfalarına bakın.
Bakim ve servis
Bakim ve temizlik
Ölçme cihazıni her zaman temiz tutun.
Ölçme cihazıni suya veya baska sivilar icine daldirmayin.
Kirleri nemli, yumusak bir bezle silin. Deterjan veya yüzucu madde kullanmayin.
Özellikle Çişdeligi yakınindaki yüseyi duzenli aralıklaratemizleyin ve bunu yaparken tüylenme olmamasina dikkat edin.
Olçüm aletini sadece koruma çantası (23)®,inde saklayin ve tasiyan.
Onarim gerektiginde olme cihazini koruyucu canta (23) icinde gonderin.
Müsteri servisi ve uygulama danismanligi
Müsteri servisleri urününüzün onarim ve bakimi ile yedek parçalarina it sarolarinizi yanitlandirr. Tehlike isaretlerini ve yedek parçalara it bilgileri su sayfada da bulabilirsiniz:
www.bosch-pt.com
Bosch uygulama danisma ekibi urunlerimiz ve aksesuarlari hakkindaki sorularinizda sizlere memnuniyete yardimci olur.
Bütun basvuru ve yedek parça siparislerinizde urünün tip etiketi üzerindeki 10 haneli malzeme numarasini mutlaka belirtin.
Türkce
Marmara Elektrikli El Aletleri Servis Hizmetleri Sanayi ve Ticaret Ltd. Sti.
Tersane cd. Zencefil Sok.No:6 Karakoy
Beyoglu / Istanbul
Tel.: +90 212 2974320
Fax:+902122507200
E-mail: info@marmarabps.com
Bagriaciklar Oto Elektrik
Motorlu Sanayi Carsisi Dogruer Sk. No:9
Selcuklu/Konya
Tel.: +90 332 2354576
Tel.: +90 332 2331952
Fax:+903322363492
E-mail: bagriaciklarotoelektrik@gmail.com
Akgül Motor Bobinaj San. Ve Tic. Ltd. Sti
Alaaddinbey Mahallesi 637. Sokak No:48/C
Nilüfer / Bursa
Tel.: +90 224 443 54 24
Fax: +90 224 271 00 86
E-mail: info@akgulbobinaj.com
Ankarali Elektrik
Eski Sanayi Bolgesi 3. Cad. No: 43
Kocasin/KAYSERI
Tel.: +90 352 3364216
Tel.: +90 352 3206241
Fax:+903523206242
E-mail: gunay@ankarali.com.tr
Asal Bobinaj
Eski Sanayi Sitesi Barbaros Cad. No: 24/C
Canik / Samsun
Tel.: +90 362 2289090
Fax: +90 362 2289090
E-mail: bpsasalbobinaj@hotmail.com
Aygem Elektrik Makine Sanayi ve Tic. Ltd. Sti.
10021 Sok. No: 11 AOSB
Cigli / Izmir
Tel.: +90232 3768074
Fax:+902323768075
E-mail: boschservis@aygem.com.tr
Bakircioglu Elektrik Makine Hirdavat Insaat Nakliyat Sanayi ve Ticaret Ltd. Sti.
Karaagac Mah. Sumerbank Cad. No:18/4
Merkez / Erzincan
Tel.: +90 446 2230959
Fax:+904462240132
E-mail: bilgi@korfezelektrik.com.tr
Bosch Sanayi ve Ticaret A.S.
Elektrikli El Aletleri
Aydinevler Mah. Inonu Cad. No: 20
Küçükyalı Ofis Park A Blok
34854 Maltepe-istanbul
Tel.: 4448010
Fax: +90 216 432 00 82
E-mail: iletisim@bosch.com.tr
www.bosch.com.tr
Bulsan Elektrik
Istanbul Cad. Devrez Sok. Istanbul Çarısi
No:48/29 Isktiler
Ulus / Ankara
Tel.: +90 312 3415142
Tel.: +90 312 3410302
Fax: +90 312 3410203
E-mail: bulsanbobinaj@gmail.com
Czum Bobinaj
Kusget San.Sit.A Blok 11Nolu Cd.No:49/A
Sehitkamil/Gaziantep
Tel.: +90 342 2351507
Fax:+903422351508
E-mail:cozumbobinaj2@hotmail.com
Onarim Bobinaj
Raif Pasa Caddesi Cay Mahallesi No:67
Iskenderun / HATAY
Tel.:+903266137546
E-mail: onarim_bobinaj31@mynet.com
Faz Makine Bobinaj
Cumhuriyet Mah. Sanayi Sitesi Motor
Isleri Bolumu 663 Sk. No:18
Murat Paşa / Antalya
Tel.: +90 242 3465876
Tel.: +90 242 3462885
Fax:+902423341980
E-mail: info@fazmakina.com.tr
Gunsah Otomotiv Elektrik Endustriyel Yapi Malzemeleri San ve Tic. Ltd. Sti
Beylikduz Sanayi Sit.No:210
Beylikdüz / Istanbul
Tel.: +90 212 8720066
Fax:+902128724111
E-mail: gunsahelektrik@ttmail.com
Sezmen Bobinaj Elektrikli El Aletleri Imalati San ve Tic. Ltd. Sti.
Ege Is Merkezi 1201/4 Sok. No: 4/B
Yenisehir / Izmir
Tel.: +90 232 4571465
Tel.: +90 232 4584480
Fax:+902324573719
E-mail: info@sezmenbobinaj.com.tr
Ustundag Bobinaj ve Sogutma Sanayi
Nusretiye Mah. Boyacilar Araligi No: 9
Corlu / Tekirdag
Tel.: +90 282 6512884
Fax:+902826521966
E-mail: info@ustundagsogutma.com
ISIKLAR ELEKTRIK BOBINAJ
Karasoku Mahallesi 28028. Sokak No:20/A
Merkez / ADANA
Tel.: +90 322 359 97 10-352 13 79
Fax:+903223591323
E-mail: isiklar@isiklarelektrik.com
Diger servis adreslerini surada bulabilirsiniz:
Ölçme cihazlari, aksesuar ve ambalaj malzemesi çevre dostu tasiye amaciyla bir geri donüüm merkezine yollanmaldir.
Olme cihazini ve bataryalari evsel coplerin icine atmayin!
Sadece AB ülkeeri icin:
2012/19/EU yonetmeligi uyarinca kullanim omrunu tamamlami olme cihazlar ve 2006/66/EC yonetmeligi uyarinca arizali veya kullanim omrunu tamamlami akulir/ bataryalar ayi ayri toplanmak ve cevre dostu tasfiye icin bir geri donusum merkezine yollanmak zorundadir.
Pycckn
TolbkoДЯстанЕвразнckoro 3KOHOMHueCKoro co103a (TamoxeHHoro co103a)
B coCTab 3KcNpyatauOHbIX DOkymeHOB, npedyCMOTpeHHbIX 3rTOBOTeHem DnI IPOdyKm, MOYr BXODHTb HAcToaUe pyKOBOCTBO NO 3KcNpyatauHN, a TAKKe npINIOXeHN. HΦopMaua O noTBePjXDeHN COOTBeTCTBn CoepxHTCB INpINOXeHN.
HnfoMaunO cTpaHe npocxoxJeHHyKa3aHa Ha KopnyCe H3dEHHN B pnpnoKeHHN.
