MANUAL DE USUARIO GLL 315 X Professional BOSCH

(20) Gafas para láser

(23) Estuche de protección (24) Trípode con rosca de 5/8"

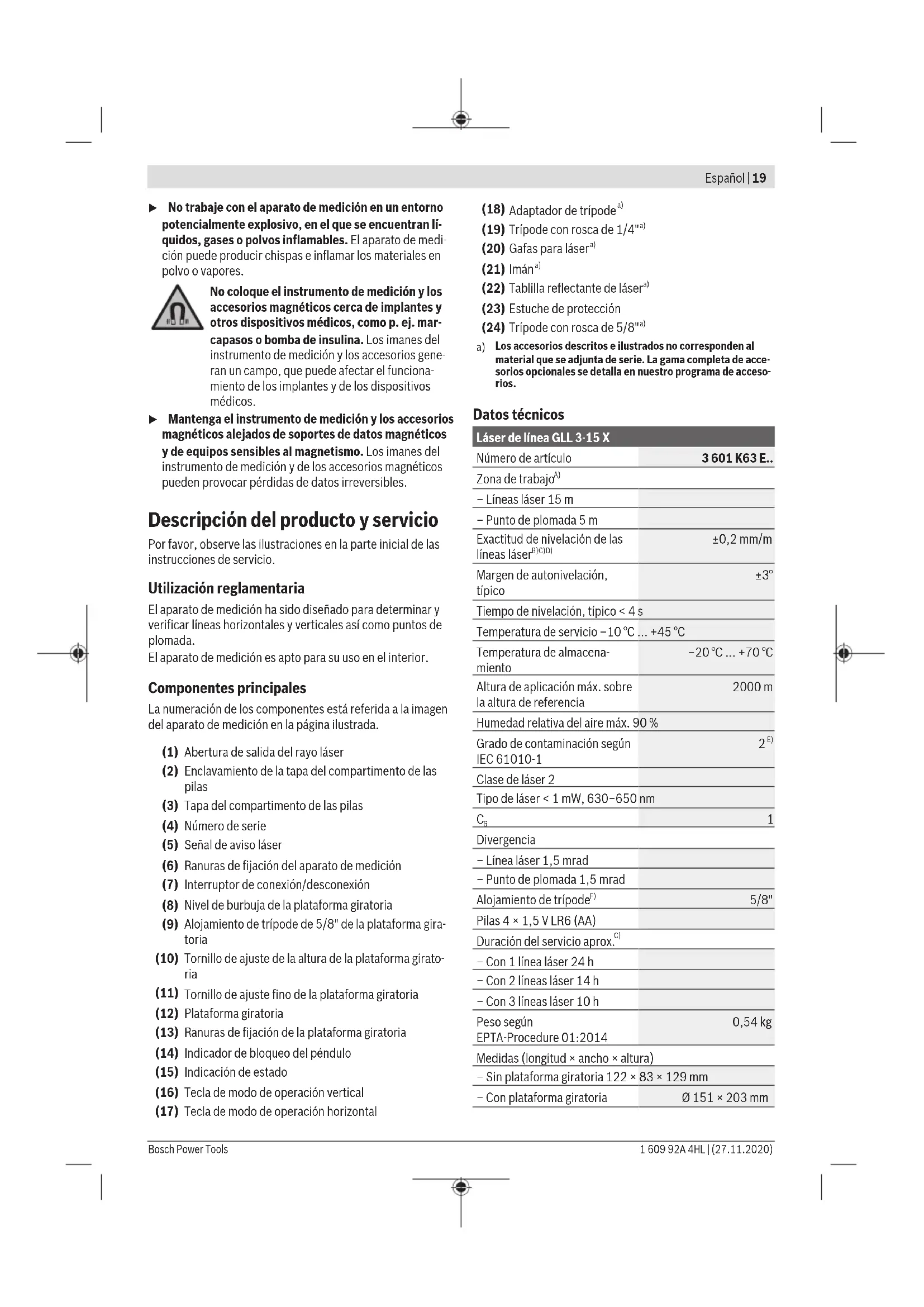

Los accesorios descritos e ilustrados no corresponden al material que se adjunta de serie. La gama completa de acce- sorios opcionales se detalla en nuestro programa de acceso- rios. Datos técnicos Láser de línea GLL 3-15 X Número de artículo 3 601 K63 E.. Zona de trabajo

– Líneas láser 15m – Punto de plomada 5m Exactitud de nivelación de las líneas láser B)C)D) ±0,2mm/m Margen de autonivelación, típico ±3° Tiempo de nivelación, típico <4s Temperatura de servicio –10°C…+45°C Temperatura de almacena- miento –20°C…+70°C Altura de aplicación máx. sobre la altura de referencia 2000m Humedad relativa del aire máx. 90% Grado de contaminación según IEC61010-1

Clase de láser 2 Tipo de láser <1mW, 630−650nm

Divergencia – Línea láser 1,5mrad – Punto de plomada 1,5mrad Alojamiento de trípode

5/8" Pilas 4×1,5V LR6(AA) Duración del servicio aprox.

– Con 1 línea láser 24h – Con 2líneas láser 14h – Con 3líneas láser 10h Peso según EPTA‑Procedure01:2014 0,54kg Medidas (longitud× ancho× altura) – Sin plataforma giratoria 122× 83× 129mm – Con plataforma giratoria Ø151× 203mm Bosch Power Tools 1 609 92A 4HL | (27.11.2020)20 | Español Láser de línea GLL 3-15 X Tipo de protección (excepto el compartimiento de pilas) IP54 (protegido contra polvo y salpicaduras de agua) A) La zona de trabajo puede reducirse con condiciones del entorno adversas (p. ej. irradiación solar directa). B) de fábrica

con 20–25°C D) Los valores indicados asumen condiciones ambientales norma- les a favorables (p. ej. sin vibraciones, sin niebla, sin humo, sin luz solar directa). Tras fuertes fluctuación de temperatura pue- den generarse desviaciones de precisión. E) Sólo se produce un ensuciamiento no conductor, sin embargo ocasionalmente se espera una conductividad temporal causada por la condensación. F) sólo disponible en combinación con la plataforma giratoria Para la identificación unívoca de su aparato de medición sirve el nú- mero de referencia (4) en la placa de características. Montaje Colocar/cambiar las pilas Para el funcionamiento de la herramienta de medición se re- comiendan pilas alcalinas de manganeso. Para abrir la tapa del alojamiento de las pilas(3), pulse el bloqueo(2) y retire la tapa del alojamiento de las pilas. Colo- que las pilas. Observe en ello la polaridad correcta conforme a la repre- sentación en el lado interior del compartimiento de pilas. Si parpadea la indicación de estado(15), entonces debe cambiar las pilas. Reemplace siempre simultáneamente todas las pilas. Utilice sólo pilas de un fabricante y con igual capacidad. u Retire las pilas del aparato de medición, si no va a uti- lizarlo durante un periodo largo. Si las pilas se almace- na durante mucho tiempo en el aparato de medición, pue- den corroerse y autodescargarse. Trabajos con la plataforma giratoria (verfiguraA) Con ayuda de la plataforma giratoria (12), puede girar el aparato de medición 360° en torno a un punto de plomada central siempre visible. De ese modo, se pueden ajustar las líneas láser con exactitud sin modificar la posición del instru- mento de medición. Coloque el aparato de medición en la plataforma giratoria(12), de manera que las ranuras de fijación(13) de la plataforma giratoria encajen entre las correspondientes ranuras de fijación(6) en la parte inferior del aparato de me- dición. Gire el aparato de medición en el sentido de las agu- jas del reloj para fijarlo en la plataforma giratoria. Desenrosque las patas de la plataforma giratoria(12) con los tornillos de ajuste de la altura(10). Alinee aproximadamente la plataforma giratoria con el nivel de burbuja(8). Si el aparato de medición está montado en la plataforma giratoria(12), puede alinear las líneas láser verticales exac- tamente en los puntos de referencia con el tornillo de ajuste fino(11). Operación Puesta en marcha u Proteja el aparato de medición de la humedad y de la exposición directa al sol. u No exponga el aparato de medición a temperaturas ex- tremas o fluctuaciones de temperatura. No lo deje, por ejemplo, durante un tiempo prolongado en el automóvil. En caso de grandes fluctuaciones de temperatura, deje que se temple primero el aparato de medición y realice siempre una verificación de precisión antes de continuar con el trabajo (ver "Verificación de precisión del aparato de medición", Página21). Las temperaturas extremas o los cambios bruscos de temperatura pueden afectar a la exactitud del aparato de medición. u Evite que el aparato de medición reciba golpes o que caiga. Después de influencias externas severas en el apa- rato de medición, debería realizar siempre una verifica- ción de precisión antes de continuar con el trabajo (ver "Verificación de precisión del aparato de medición", Pági- na21). u Desconecte el aparato de medición cuando vaya a transportarlo. Al desconectarlo, la unidad del péndulo se inmoviliza, evitándose así que se dañe al quedar sometida a una fuerte agitación. Conexión/desconexión Para conectar el aparato de medición, empuje el interruptor de conexión/desconexión(7) a la posición " On" (para tra- bajos con bloqueo del péndulo) o a la posición " On" (para trabajos con nivelación automática). La indicación de estado(15) se enciende. Inmediatamente después de la co- nexión, el aparato de medición proyecta una línea láser hori- zontal desde la abertura de salida delantera(1). u No oriente el rayo láser contra personas ni animales, ni mire directamente hacia el rayo láser, incluso en- contrándose a gran distancia. Para desconectar el aparato de medición, empuje el inte- rruptor de conexión/desconexión (7) a la posición "Off". La indicación de estado(15) se apaga. Al desconectar, se blo- quea la unidad oscilante. u No deje sin vigilancia el aparato de medición encendi- do y apague el aparato de medición después del uso. El rayo láser podría deslumbrar a otras personas. En caso de sobrepasar la temperatura de servicio máxima permisible de 45 °C, tiene lugar la desconexión para prote- ger el diodo láser. Una vez que se haya enfriado, puede co- nectarse nuevamente el aparato de medición y seguir traba- jando con él. Desactivación del automatismo de desconexión El aparato de medición se desconecta automáticamente tras 30minutos de duración del servicio. 1 609 92A 4HL | (27.11.2020) Bosch Power ToolsEspañol | 21 Para desactivar la desconexión automática, mantenga apre- tado durante 3s o la tecla de modo de operación vertical(16) o la tecla de modo de operación horizontal (17) al conectar el aparato de medición. Si está desactivada la desconexión automática, parpadean brevemente los rayos láser tras 3s. Para activar el automatismo de desconexión, desconecte y vuelva a conectar el aparato de medición (sin tecla oprimi- da). Modos de operación El aparato de medición dispone de varios modos de opera- ción, entre los cuales se puede cambiar en todo momento. El modo de operación horizontal y el vertical se pueden activar y desactivar de forma independiente. Tras la conexión, el aparato de medición se encuentra en modo de operación vertical. Todos los modos de operación se pueden seleccionar con ni- velación automática así como también con bloqueo del pén- dulo. Modo de operación horizontal (verfiguraB) En el modo de operación horizontal, el aparato de medición emite una línea láser horizontal hacia delante. Para conectar o desconectar la línea láser horizontal, pulse la tecla de modo de operación horizontal(17). Modo de operación vertical y punto de plomada (verfigurasC−D) El aparato de medición dispone de dos modos de operacio- nes verticales: – línea láser vertical hacia delante, – línea láser vertical hacia delante y hacia el lado derecho. Además, en el modo de operación vertical siempre se pro- yecta una plomada hacia abajo. Para conectar o desconectar el modo de operación vertical así como para cambiar el modo de operación vertical, pulse la tecla de modo de operación vertical(16) varias veces, hasta alcanzar el modo de operación deseado. Nivelación automática Operación con nivelación automática Coloque el aparato de medición sobre una base horizontal firme o fíjelo sobre la plataforma giratoria(12). Para los trabajos con nivelación automática, desplace el co- nector/desconector (7) a la posición " On". La nivelación automática compensa automáticamente los desniveles dentro del margen de autonivelación de ±3°. La nivelación se ha finalizado, una vez que ya no se muevan las líneas láser. Si no es posible trabajar con nivelación automática, p. ej. de- bido a que la superficie de apoyo del aparato de medición di- verge más de 3° de la horizontal, comienzan a parpadear los rayos láser con un ciclo rápido. En este caso, coloque horizontalmente el aparato de medi- ción y espere a que se autonivele. Tan pronto el aparato de medición se encuentra dentro del margen de la autonivela- ción de ±3°, se encienden permanentemente los rayos láser. En el caso de vibraciones o modificaciones de posición du- rante el servicio, el aparato de medición se nivela de nuevo automáticamente. Tras la nivelación verifique nuevamente la posición de los rayos láser respecto a los puntos de referen- cia para evitar errores debido al desplazamiento del aparato de medición. Trabajos con bloqueo del péndulo Para los trabajos con bloqueo del péndulo, desplace el inte- rruptor de conexión/desconexión(7) a la posición " On". El indicador de bloqueo del péndulo(14) se enciende en co- lor rojo y las líneas láser parpadean permanentemente en ci- clo lento. En el caso de trabajos con bloqueo del péndulo está desco- nectada la nivelación automática. Puede sostener el aparato de medición libremente en la mano o ponerlo sobre una base inclinada. Los rayos láser ya no se nivelan y ya no son nece- sariamente perpendiculares entre sí. Verificación de precisión del aparato de medición Factores que afectan a la precisión La influencia más fuerte la tiene la temperatura ambiente. Especialmente las variaciones de temperatura que pudieran existir a diferente altura respecto al suelo pueden provocar una desviación del rayo láser. Como la estratificación térmica es más grande en las cerca- nías del suelo, debería montar el aparato de medición en lo posible sobre un trípode y colocarlo en el centro de la super- ficie de trabajo. Fuera de los influjos exteriores, también los influjos específi- cos del aparato (como p. ej. caídas o golpes fuertes) pueden conducir a divergencias. Verifique por ello la exactitud de la nivelación antes de cada comienzo de trabajo. Verifique respectivamente primero la exactitud de la altura así como la nivelación de la línea láser horizontal y luego la exactitud de la nivelación de la línea vertical. Si en alguna de estas comprobaciones se llega a sobrepasar la desviación máxima admisible, haga reparar el aparato de medición en un servicio técnico Bosch. Comprobación de la exactitud de la altura de la línea horizontal Para la comprobación se requiere un tramo libre de 5m so- bre un firme consistente entre dos paredes A y B. – Monte el aparato de medición cerca de la paredA sobre la plataforma giratoria(12) o sobre un trípode(24), o coló- quelo sobre un firme consistente y plano. Conecte el apa- rato de medición en el servicio con nivelación automática. Conecte el modo de operación horizontal así como el mo- do de operación vertical con una línea láser vertical hacia delante. Bosch Power Tools 1 609 92A 4HL | (27.11.2020)22 | Español

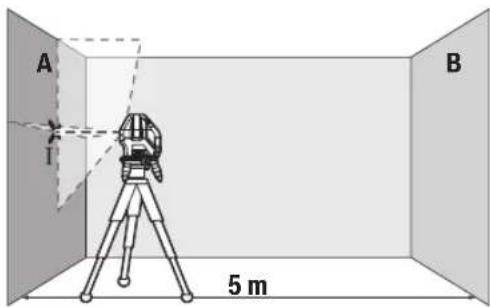

5 m – Oriente el láser contra la cercana paredA, y deje que se nivele el aparato de medición. Marque el centro del pun- to, en el cual se cruzan las líneas láser en la pared (pun- toⅠ). 180°

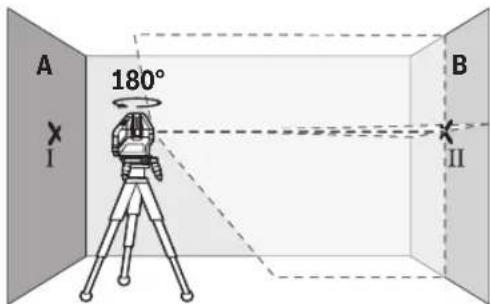

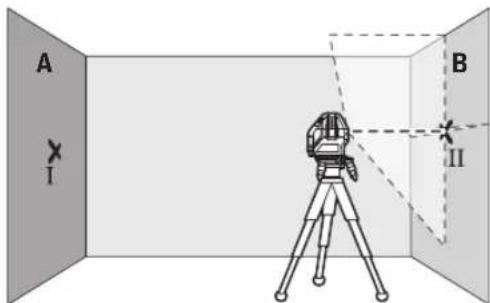

– Gire el aparato de medición en 180°, espere a que éste se haya nivelado y marque la intersección de las líneas láser en la pared B del lado opuesto (punto Ⅱ). – Ubique el aparato de medición – sin girarlo – cerca de la pared B, conéctelo y déjelo que se nivele.

– Alinee el aparato de medición en la altura (con la ayuda del trípode o de apoyos si es necesario), de modo que la intersección de las líneas láser quede exactamente en el punto Ⅱ marcado previamente en la pared B.

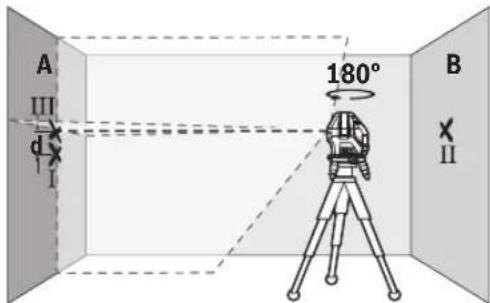

– Gire el aparato de medición en 180°, sin modificar la altu- ra. Alineelo sobre la pared A, de modo que la línea láser vertical pase por el punto Ⅰ ya marcado. Espere a que se haya nivelado el aparato de medición y marque la inter- sección de las líneas láser en la pared A (punto Ⅲ). – La diferencia d de ambos puntos Ⅰ y Ⅲ marcados sobre la pared A es la desviación de altura real del aparato de me- dición. En un recorrido de medición de 2×5m=10m, la divergen- cia máxima admisible asciende a: 10m×±0,2mm/m=±2mm. La diferencia d entre los pun- tosⅠ y Ⅲ debe ascender por consiguiente a como máximo 2mm. Comprobación de la exactitud de nivelación de la línea horizontal Para la comprobación se requiere una superficie libre de aprox. 5×5m. – Monte el aparato de medición en el centro entre ambas paredesA y B sobre la plataforma giratoria(12) o un trípode(24), o bien, colóquelo sobre un firme consisten- te y plano. Conecte el aparato de medición en el servicio con nivelación automática. Conecte el modo de operación horizontal y espere a que se nivele el aparato de medi- ción. 2,5 m 5,0 m 5,0 m 5,0 m 5,0 m

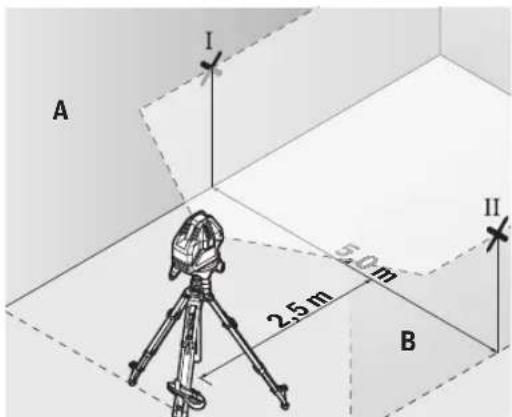

– A una distancia de 2,5m del aparato de medición, mar- que en ambas paredes el centro de la línea láser (puntoⅠ en paredA y puntoⅡ en paredB). 1 609 92A 4HL | (27.11.2020) Bosch Power ToolsEspañol | 23 2,5 m

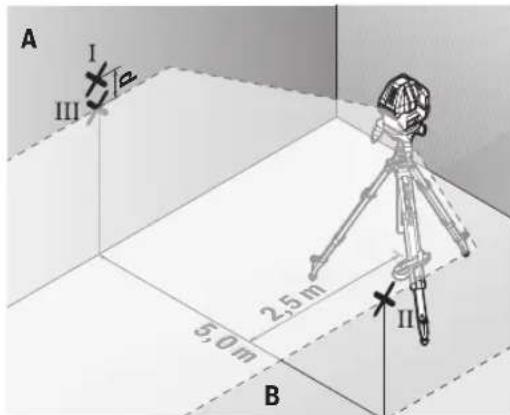

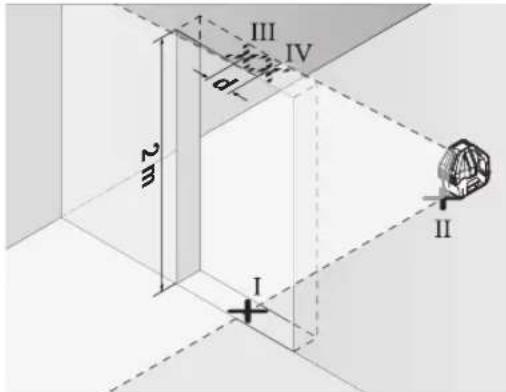

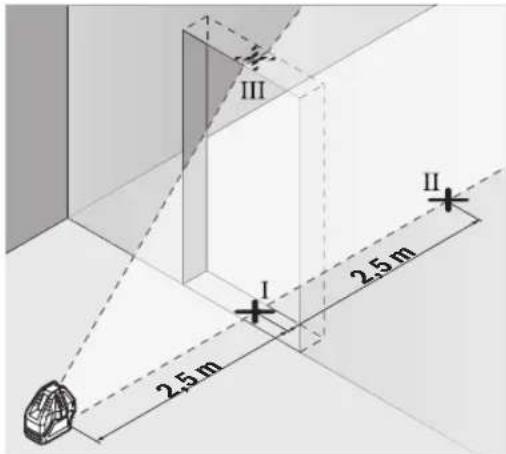

– Coloque el aparato de medición girado en 180° a una dis-tancia de 5m y deje que se nivele.– Alinee el aparato de medición en la altura (con la ayudadel trípode o de apoyos si es necesario), de modo que elcentro de la línea láser quede exactamente en el punto Ⅱmarcado previamente en la pared B.– Marque en la pared A el centro de la línea láser como pun-toⅢ (verticalmente sobre o debajo del puntoⅠ). – La diferencia d de ambos puntos Ⅰ y Ⅲ marcados sobre la pared A es la desviación real del aparato de medición dela horizontal.En un recorrido de medición de 2×5m=10m, la divergen-cia máxima admisible asciende a: 10m×±0,2mm/m=±2mm. La diferencia d entre los pun- tosⅠ y Ⅲ debe ascender por consiguiente a como máximo2mm.Comprobación de la exactitud de nivelación de la líneaverticalPara la comprobación se requiere el vano de una puerta, de-biéndose disponer de un espacio mínimo antes y despuésdel mismo de 2,5 m sobre un firme consistente.– Coloque el aparato de medición sobre una base firme yplana (sin emplear una plataforma giratoria(12) o un trí-pode) a una distancia de 2,5m respecto a la abertura dela puerta. Conecte el aparato de medición en el serviciocon nivelación automática. Conecte el modo de operaciónvertical con una línea láser vertical hacia delante y orientela línea láser hacia la abertura de la puerta. Deje que se ni-vele el aparato de medición. 2,5 m 2,5 m – Marque el centro de la línea láser vertical en el piso de laabertura de puerta (punto Ⅰ), a 5 m de distancia al otro la-do de la abertura de puerta (punto Ⅱ) así como en el mar-gen superior de la abertura de puerta (punto Ⅲ). 2 m
