Acessórios apresentados ou descritos não pertencem ao volume de fornecimento padrão. Todos os acessórios encontram-se no nosso programa de acessórios. Dados técnicos Nível laser de linhas GLL 3-15 X Número de produto 3 601 K63 E.. Raio de ação

– Linhas laser 15m – Ponto de prumada 5m Precisão de nivelamento das linhas laser B)C)D) ±0,2mm/m Gama de auto nivelamento típica ±3° Tempo de nivelamento, tipicamente <4s Temperatura de serviço –10°C…+45°C Temperatura de armazenamento –20°C…+70°C Altura máx. de utilização acima da altura de referência 2000m Humidade relativa máx. 90% Grau de sujidade de acordo com a IEC61010-1

Divergência – Linha laser 1,5mrad – Ponto de prumada 1,5mrad Suporte de tripé

5/8" Pilhas 4×1,5V LR6(AA) Duração de funcionamento aprox.

– Com 1 linha laser 24h – Com 2linhas laser 14h – Com 3linhas laser 10h Peso conforme EPTA‑Procedure01:2014 0,54kg Dimensões (comprimento× largura× altura) – Sem plataforma rotativa 122× 83× 129mm – Com plataforma rotativa Ø151× 203mm Nível laser de linhas GLL 3-15 X Tipo de proteção (exceto compartimento das pilhas) IP 54 (protegido contra pó e projeção de água) A) O raio de ação pode ser reduzido por condições ambiente desfavoráveis (por exemplo radiação solar direta). B) de fábrica

a 20–25°C D) Os valores indicados pressupõem condições ambiente normais a favoráveis (p. ex. ausência de vibração, nevoeiro, fumo, radiação solar direta). Após fortes oscilações de temperatura podem ocorrer desvios de precisão. E) Só surge sujidade não condutora, mas ocasionalmente é esperada uma condutividade temporária causada por condensação. F) disponível apenas em combinação com a plataforma rotativa Para uma identificação inequívoca do seu instrumento de medição, consulte o número de série (4) na placa de identificação. Montagem Colocar/trocar pilhas Para a operação do instrumento de medição, é recomendável utilizar pilhas de mangano alcalino. Para abrir a tampa do compartimento das pilha(3) prima o travamento(2) e retire a tampa. Insira as pilhas. Tenha atenção à polaridade correta de acordo com a representação no interior do compartimento das pilhas. Se o indicador de estado(15) piscar, tem de trocar as pilhas. Substitua sempre todas as pilhas em simultâneo. Utilize apenas pilhas de um fabricante e com a mesma capacidade. u Retire as pilhas do instrumento de medição se não forem utilizadas durante longos períodos. Em caso de armazenamento prolongado no instrumento de medição, as pilhas podem ficar corroídas ou descarregar-se automaticamente. Trabalhar com a plataforma rotativa (verfiguraA) Com a ajuda da plataforma rotativa(12) pode rodar o instrumento de medição a 360° em torno de um ponto de prumada central, sempre visível. Dessa forma, é possível definir as linhas laser com precisão, sem alterar a posição do instrumento de medição. Coloque o instrumento de medição na plataforma rotativa(12), de modo a que as ranhuras de fixação(13) da plataforma rotativa passem entre as respetivas ranhuras de fixação(6) no lado de baixo do instrumento de medição. Rode o instrumento de medição no sentido horário, para o bloquear na plataforma rotativa. Desaperte e remova as pernas da plataforma rotativa(12) com os parafusos de ajuste em altura(10). Alinhe aproximadamente a plataforma rotativa com a ajuda do nível de bolha de ar(8). Se o instrumento de medição estiver montado na plataforma rotativa(12), pode alinhar de forma exata as linhas laser 1 609 92A 4HL | (27.11.2020) Bosch Power ToolsPortuguês | 27 verticais com os pontos de referência através do parafuso de ajuste preciso(11). Funcionamento Colocação em funcionamento u Proteja o instrumento de medição da humidade e da radiação solar direta. u Não exponha o instrumento de medição a temperaturas extremas ou oscilações de temperatura. Não os deixe, p. ex., ficar durante muito tempo no automóvel. No caso de oscilações de temperatura maiores, deixe o instrumento de medição atingir a temperatura ambiente e proceda sempre a uma verificação de precisão antes de continuar a trabalhar (ver "Controlo de exatidão do instrumento de medição", Página28). No caso de temperaturas ou de oscilações de temperatura extremas é possível que a precisão do instrumento de medição seja prejudicada. u Evite quedas ou embates violentos com o instrumento de medição. Após severas influências externas no instrumento de medição, recomendamos que se proceda a um controlo de exatidão antes de prosseguir (ver "Controlo de exatidão do instrumento de medição", Página28). u Desligue o instrumento de medição quando o transporta. A unidade pendular é bloqueada logo que o instrumento for desligado, caso contrário poderia ser danificado devido a fortes movimentos. Ligar/desligar Para ligar o instrumento de medição, desloque o interruptor de ligar/desligar(7) para a posição " On" (para trabalhos com imobilização pendular) ou para a posição " On" (para trabalhos com nivelamento automático). O indicador de estado(15) acende-se. O instrumento de medição emite imediatamente depois de ser ligado uma linha laser horizontal da abertura de saída(1) frontal. u Não apontar o raio de laser na direção de pessoas nem de animais e não olhar no raio laser, nem mesmo de maiores distâncias. Para desligar o instrumento de medição, desloque o interruptor de ligar/desligar (7) para a posição "Off". A indicação de estado(15) apaga-se. Ao desligar, a unidade pendular bloqueia. u Não deixe o instrumento de medição ligado sem vigilância e desligue o instrumento de medição após utilização. Outras pessoas poderiam ser cegadas pelo raio laser. Ao exceder a temperatura de serviço máxima permitida de 45°C ocorre um desligamento para proteção do díodo laser. Depois de arrefecer, o instrumento de medição volta a estar operacional e pode ser novamente ligado. Desativar dispositivo de desligamento automático O instrumento de medição desliga-se automaticamente após 30min de funcionamento. Para desativar o dispositivo de desligamento automático, ao ligar o instrumento de medição, prima a tecla do modo vertical(16) ou a tecla do modo horizontal(17) durante 3s. Se o dispositivo de desligamento automático estiver desativado, os raios laser piscam brevemente após 3s. Para ativar o desligamento automático, desligue o instrumento de medição e volte a ligá-lo (sem premir outras teclas). Modos de operação O instrumento de medição dispõe de vários modos de operação, entre os quais poderá comutar sempre que desejar. Os modos horizontal e vertical podem ser ligados e desligados de forma independente. Após ser ligado, o instrumento de medição encontra-se no modo horizontal. Todos os modos de operação podem ser selecionados com nivelamento automático e com imobilização pendular. Modo horizontal (verfiguraB) No modo horizontal o instrumento de medição emite uma linha laser horizontal para a frente. Para desligar ou ligar a linha laser horizontal, prima a tecla do modo horizontal(17). Modo vertical e ponto de prumada (verfigurasC−D) O instrumento de medição dispõe de dois modos de funcionamento verticais: – linha laser vertical para a frente, – linha laser vertical para a frente e segundo o lado direito. Adicionalmente é sempre projetado um ponto de prumada para baixo no modo vertical. Para ligar ou desligar o modo vertical, bem como para comutar o modo de funcionamento vertical, prima a tecla do modo vertical(16) as vezes necessárias até que seja alcançado o modo de operação desejado. Nivelamento automático Trabalhar com o nivelamento automático Coloque o instrumento de medição numa base horizontal fixa ou fixe-o na plataforma rotativa(12). Para trabalhos com nivelamento automático, desloque o interruptor de ligar/desligar (7) para a posição " On". O nivelamento automático elimina automaticamente desníveis dentro da gama de autonivelamento de ±3°. O nivelamento está concluído, assim que as linhas laser deixaram de se mexer. Se não for possível efetuar o nivelamento automático, p. ex. porque a superfície de apoio do instrumento de medição se desvia mais de 3° dos planos horizontais, as linhas laser começam a piscar num ritmo acelerado. Neste caso, coloque o instrumento de medição na horizontal e espere pelo autonivelamento. Assim que o instrumento de medição se encontrar na área de autonivelamento de ±3° as linhas laser ficam acesas de modo permanente. Bosch Power Tools 1 609 92A 4HL | (27.11.2020)28 | Português Em caso de vibrações ou de alteração da posição durante o funcionamento, o instrumento de medição volta a ser nivelado automaticamente. Após o nivelamento deverá controlar a posição dos raios laser em relação aos pontos de referência, para evitar erros devido ao deslocamento do instrumento de medição. Trabalhar com imobilização pendular Para trabalhos com imobilização pendular, desloque o interruptor de ligar/desligar(7) para a posição " On". A indicação de imobilização pendular(14) acende a vermelho e as linhas laser piscam de modo contínuo num ritmo lento. Ao trabalhar com imobilização pendular, o nivelamento automático está desligado. Pode segurar o instrumento de medição de forma livre na mão ou colocá-lo numa base inclinada. As linhas laser deixam de estar niveladas e de se mover obrigatoriamente perpendiculares entre elas. Controlo de exatidão do instrumento de medição Influências sobre a precisão A maior influência é exercida pela temperatura ambiente. Especialmente a partir do solo, as diferenças de temperatura podem distrair o raio laser. Uma vez que a estratificação térmica é superior junto ao solo, se possível, o instrumento de medição deve ser montado no tripé e colocado no centro da superfície de trabalho. Para além das influências externas, também as influências específicas do aparelho (como p. ex. quedas ou pancadas fortes) podem causar desvios. Verifique, por isso, a precisão de nivelamento antes de iniciar o trabalho. Comece por verificar a precisão da altura e do nivelamento da linha laser horizontal, e depois a precisão de nivelamento da linha laser vertical. Se o instrumento de medição ultrapassar a divergência máxima num dos controlos, deverá ser reparado por um serviço pós-venda Bosch. Verificar exatidão da altura da linha horizontal Para o controlo é necessária uma distância de 5m livre de obstáculos, sobre solo firme entre duas paredes A e B. – Monte o instrumento de medição próximo da parede A sobre a plataforma rotativa(12) ou tripé(24), ou coloque-o sobre uma base firma e plana. Ligue o instrumento de medição no modo com nivelamento automático. Ligue o modo horizontal, bem como o modo vertical com uma linha laser vertical para a frente.

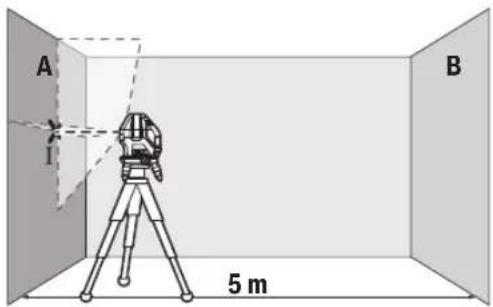

5 m – Apontar o laser para a parede A próxima e permitir que o instrumento de medição possa se nivelar. Marque o centro do ponto onde as linhas laser se cruzam na parede (ponto Ⅰ). 180°

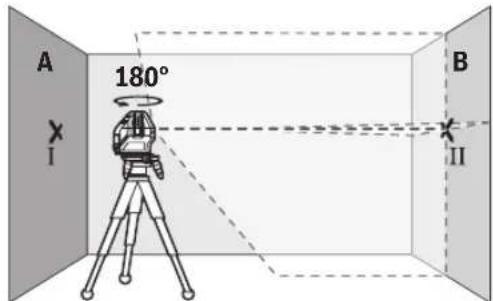

– Rode o instrumento de medição em 180°, deixe-o nivela e marque o ponto de cruzamento das linhas laser na parede oposta B (ponto Ⅱ). – Posicione o instrumento de medição – sem o rodar – próximo da parede B, ligue-o e deixe-o nivelar.

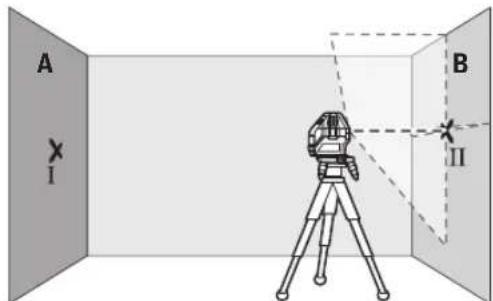

– Alinhe o instrumento de medição em altura (com a ajuda do tripé ou colocando algo por baixo) de forma a que o ponto de cruzamento das linhas laser acerte precisamente no ponto Ⅱ anteriormente marcado na parede B.

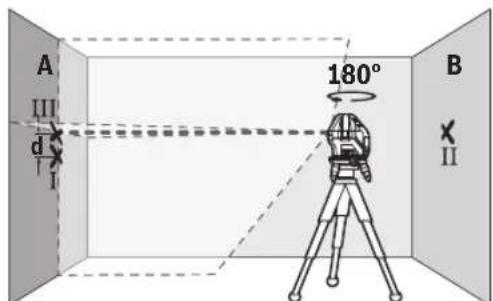

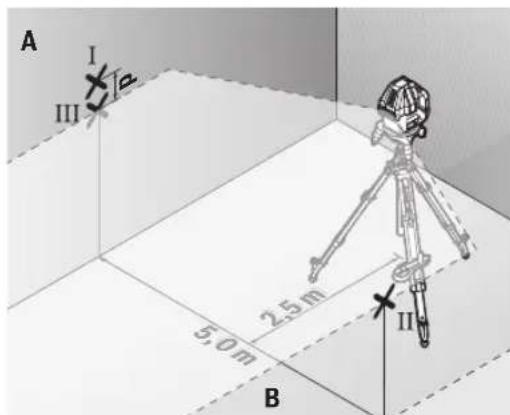

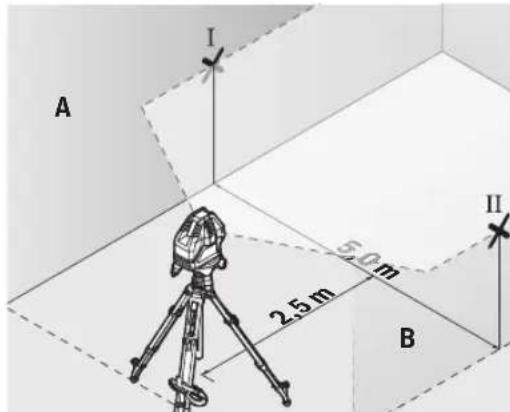

– Rode o instrumento de medição em 180°, sem alterar a altura. Alinhe-o na parede A, de forma a que a linha laser vertical passe pelo ponto Ⅰ já marcado. Deixe o instrumento de medição nivelar-se e marque o ponto de cruzamento das linhas laser na parede A (ponto Ⅲ). – Da diferença d dos dois pontos marcados Ⅰ e Ⅲ na parede A resulta o desvio de altura real do instrumento de medição. 1 609 92A 4HL | (27.11.2020) Bosch Power ToolsPortuguês | 29Com um trajeto de medição de 2×5m=10m o desviomáximo permitido é de: 10m×±0,2mm/m=±2mm. A diferença d entre os pontos Ⅰ e Ⅲ só pode ser no máximo de 2mm.Verificar a precisão de nivelamento da linha horizontalPara a verificação precisa de uma área livre de aprox.5×5m.– Monte o instrumento de medição ao centro entre asparedes A e B sobre a plataforma rotativa(12) outripé(24), ou coloque-o sobre uma base firme e plana.Ligue o instrumento de medição no modo comnivelamento automático. Ligue o modo horizontal e deixeo instrumento de medição proceder ao nivelamento. 2,5 m 5,0 m 5,0 m 5,0 m 5,0 m

– Marque a uma distância de 2,5m do instrumento demedição em ambas as paredes o meio da linha laser(pontoⅠ na parede A e ponto Ⅱ na parede B). 2,5 m 5,0 m 2,5 m

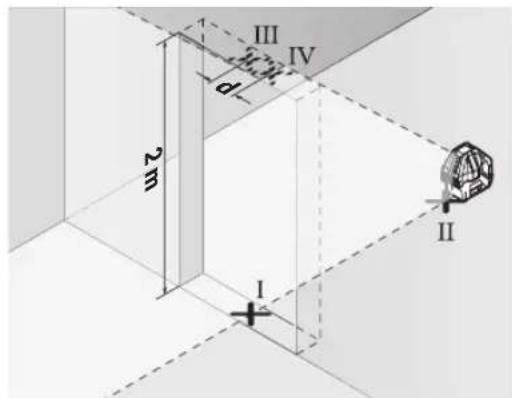

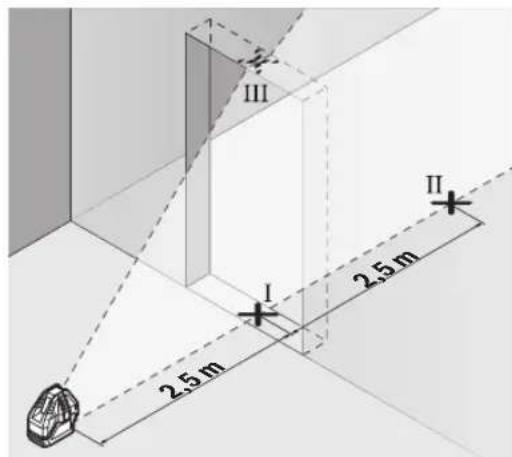

– Coloque o instrumento de medição rodado em 180° a 5mde distância e deixe-o executar a nivelação.– Alinhe o instrumento de medição em altura (com a ajudado tripé ou colocando algo por baixo) de forma a que ocentro da linha laser acerte precisamente no ponto Ⅱanteriormente marcado na parede B.– Marque na parede A o centro da linha laser como pontoⅢ(na vertical por cima ou por baixo do ponto Ⅰ). – Da diferença d dos dois pontos marcados Ⅰ e Ⅲ na parede A resulta o desvio de real do instrumento de medição.Com um trajeto de medição de 2×5m=10m o desviomáximo permitido é de: 10m×±0,2mm/m=±2mm. A diferença d entre os pontos Ⅰ e Ⅲ só pode ser no máximo de 2mm.Verificar a precisão de nivelamento da linha verticalPara o nivelamento é necessário um vão de porta, com nomínimo 2,5 m de espaço de cada lado do vão (sobre chãofirme).– Coloque o instrumento de medição a 2,5m de distânciada abertura da porta sobre uma base firme e plana (nãosobre a plataforma rotativa(12) ou um tripé). Ligue oinstrumento de medição no modo com nivelamentoautomático. Ligue o modo vertical com uma linha laservertical para a frente e alinhe a linha laser com a aberturada porta. Deixe o instrumento de medição executar onivelamento. 2,5 m2,5 m – Marque o meio da linha vertical no chão do vão da porta(ponto Ⅰ), a 5 m de distância no outro lado do vão daporta (ponto Ⅱ) assim como no rebordo superior do vãoda porta (ponto Ⅲ). 2 m
