KULLANIM KILAVUZU AF601 MAKITA

UYARI: Kullanmadan once bu aletle ilgili talimatlari ve uyarilari dikkatle okuyun. Buna uymamak ciddi yaralanmaya sebep olabilir.

AF601

Fig.1

Fig.2

Fig.3

Fig.8

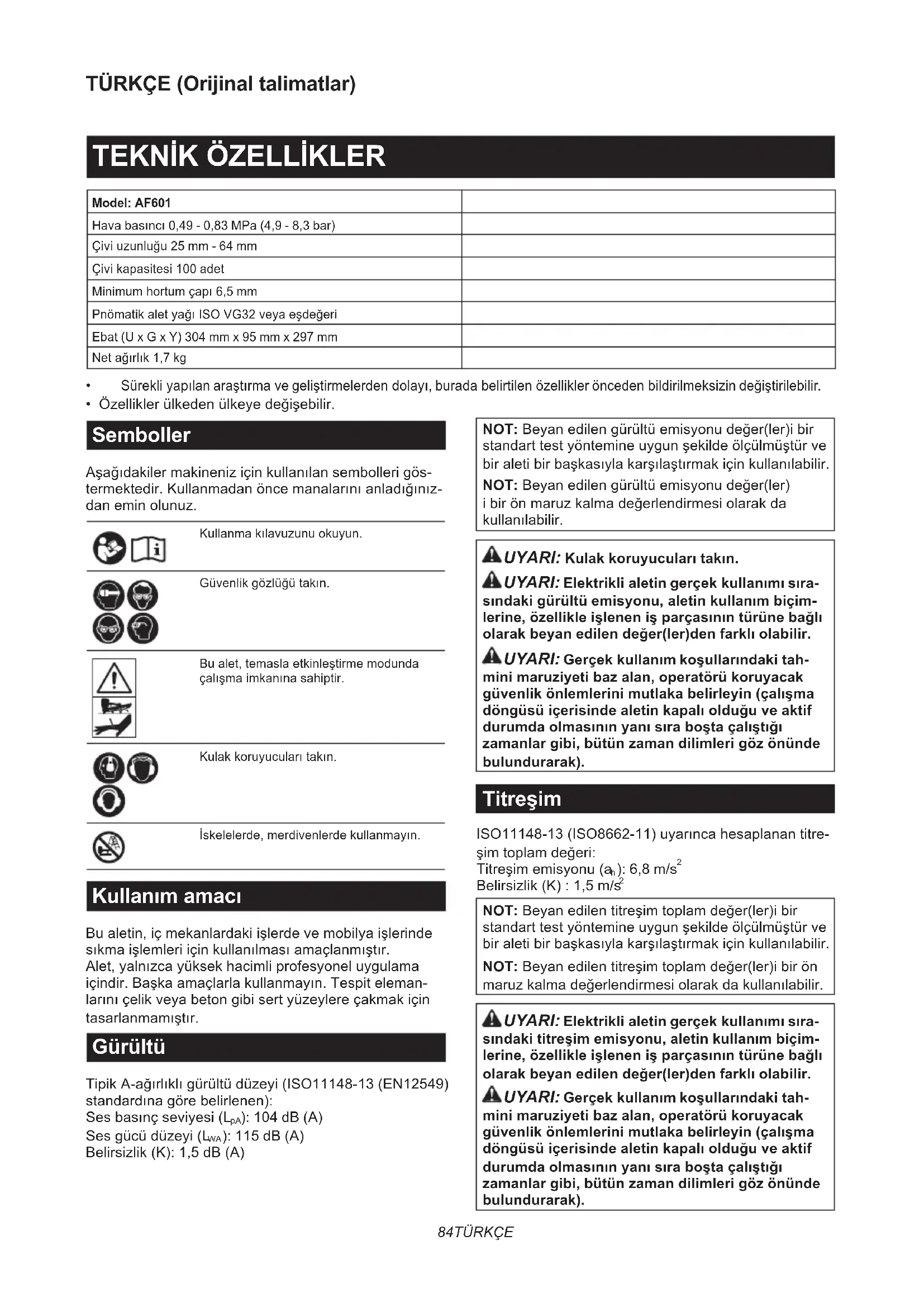

SPECIFICATIONS
Model: AF601
Air pressure 0.49 - 0.83 MPa (4.9 - 8.3 bar)
Nail length 25 mm - 64 mm
Nail capacity 100 pcs.
Minimum hose diameter 6.5 mm
Pneumatic tool oil ISO VG32 or equivalent
Dimensions (L x W x H) 304 mm x 95 mm x 297 mm
Net weight 1.7 kg

Model: AF601
Hava basinci 0,49 - 0,83 MPa (4,9 - 8,3 bar)
Çivi uzunluğu 25 mm - 64 mm
Çivi kapasitesi 100 adet
Minimum hortum çapı 6,5 mm
Pnömatik alet:yàgli ISO VG32 veya eşdeğeri
Ebat (U x G x Y) 304 mm x 95 mm x 297 mm
Net;ağırlik 1,7 kg

Surekli yapilan arastirma ve gelistirmelerden dolayi, burada belirtilen ozellikler onceden bildirilmeksizin degistirilebiril.
- Özellikler ülkeden ülkeye degişebilir.

Semboller

Aşaqidakiler makineniz icin kullanın sembolleri güstermektedir. Kullanmadan önce manalarını anladigünizdan emin olunuz.

Kullanma kilavuzunu okuyun.

Güvenlik gozlugu takin.

Bu ale, temasla etkinleistirme modunda calisma imkanina saiptir.

Kulak koruyuculari takin.

Iskelelerde, merdivenlderde kullanmayin.

Kullanim amaci

Bu aletin, ic mekanlardaki islerde ve mobilya islerinde sikma islemleri icin kullanilmasi amaclarmistir. Alet, yalinizca yuksek hakimli profesyonel uygulama icindir. Baska amaclarla kullanmayin. Tespit elemanlarini celik veya beton gibi sert yuzeylere cakmak icin tasarlanmamistir.

Gürültu

Tipik A-agrliki gurultu duzeyi (ISO11148-13 (EN12549) standardina gore belirlenen):

Ses basinç seviyesi (LpA): 104 dB (A)

Ses gucu duzeyi (L_WA) : 115 dB (A)

NOT: Beyan edilen gurultu emisyonu deger(ler)i bir standart test yontemine uygun sekilde olculmustur ve bir aleti bir baskasiyla karslaistirmak icin kullanilabilir.

NOT: Began edilen gurultu emisyonu deger(ler) i bir on maruz kalma degerlendirmesi olarak da kullanilabilir.

UYARI: Kulak koruyuculari takin.
UYARI: Elektrikli aletinGPC kullanim sirasindaki gurultu emisyonu, aletin kullanim bicimlerine, ozellike isleni is parcasinin turune baglolarak bayan edilen deger(ler)den farkl olabilir.
UYARI: Gerek kullanim kosullarindaki tahmini maruziyeti baz alan, operaturo koruyacak guvenlik onlemlerini mutlaka belirleyin (calisma dongusu icerisinde aletin kapali oldugu ve aktif durumda olmasinin yanı sira boşa calistigi zamanlar gibi, butun zaman dilimleri goz onunde bulundurarak).

Titresim

ISO11148-13 (ISO8662-11) uyarinca hesaplanan titresim toplam degeri:

Titresim emisyonu (a_h):6,8m / s^2

Belirsizlik (K): 1,5 m/s²

NOT: Began edilen titresim toplam deger(ler)i bir standart test yontemine uygun sekilde olculmustur ve bir aleti bir baskasiyla karslaistirmak icin kullanilabilir.

NOT: Began edilen titresim toplam deger(ler)i bir on maruz kalma degerlendirmesi dalam da kullanilabilitir.

UYARI: Elektrikli aletinGPCEK kullanimi sirasindaki titresim emisyonu, aletin kullanim bicimlerine, ozellikle islenen is parcasinin turune baglolarak beyan edilen deger(ler)den farkl olabilir.
AUYARI: Gerek kullanim kosullarindaki tahmini maruziyeti baz alan, operaturo koruyacak guvenlik onlemlerini mutlaka belirleyin (calisma dongusü icerisinde aletin kapali oldugu ve aktif durumda olmasinin yani sira bosta calistigi zamanlar gibi, butun zaman dilimleri goz onunde bulundurarak).

EC Uygunjuk Beyani

Sadece Avrupa ülkeleri icin

EC uygunluk beyani bu kullanim kilavuzuna Ek A olarak eklenmistir.

GÜVENLIK UYARILARI

Pnömatik civi/zimba tabancasi Güvenlik uyarilari

AUYARI: Tum guvenlik uyarilarini ve tum talimatlari okuyun. Uyari ve talimatlara uyulmaması ciddi yaralanmalara, elektrik carpması ve/veya yangina neden olabilir.

Tüm uyarilari ve talimatlari ile-ride basvurmak icin saklayin.

Kisisel guvenlik ve aletin.Doğru calistirilmasi ve bakimi icin, aleti kullanmadan once bu kullanim kilavuzunu okuyun.

Genel guvenlik

1. Bu aletin kullanim amaci disindaki isler icin kullanilmasi yasaktir. Surekli temasla etkinlestirme ya da temasla etkinlestirme moduyla kullanilabilen tespit elemani vidalama aletleri sadece uretim uygulamasinda kullanilmalidir.
2. Aleti kullanmadigüniz zaman ve bir calisma alanindan baska bir alanaGPCERkenParmaklarinizi tetikten uzak tutun.
3. Çesitli tehlikeler. Aletin böglantınsı yapmadan ya da böglantınsı kesmeden, yüklemeden, calistirmadan, bakim yapmadan ya da akse-suarlarıdehyişirmeden ve alet)yakininda calismadan once güvenlik talimatları okuyup anlamalisiniz. Bunun yapilmaması ciddi fizissel yaralanmalara neden olabilir.
4. Eller ve ayaklar gibi tum organlari aletin atis yönunden uzak tutun ve tespit elemanınin is parcasini bedenin kisiimilarina girmesine neden olmadigiindan emin olun.
5. Aleti kullanirken, tespit elemani sekebilir ve yaralanmaya sebep olabilir.
6. Aleti sikica kavrayin ve geri tepmeye karı hazirlik olun.
7. Tespit elemani vidalama aletini sadece teknik yetenege sahip operator kullanmalidir.
8. Tespit elemani vidalama aletinde degisiklik yapmayin. Degisiklik yapmak güvenlik tedbirlerinin etkinligini azaltabilir ve operatör ve/veya yakindakiler icin riskleri artirabilir.
9. Kullanim kilavuzunu atmayin.
10. Alet hasarli ise aleti kullanmayin.
11. Tespit elemanlari n tutarken, ozellikle de yukleme ve boşaltma sirasinda, dikkatli olun,;cunku tespit elemanlarnda yaralanmaya sebep olabilecek keskin noktalar bulunur.

12. Kullanmadan once aleti kirk, yanlis baglanmis ya da asinmis parcalara karsi daima konrol edin.

13. Fazla ileriye uzanmaya calismayin. Sadece Güvenli calisma alanlarinda kullanin. Her zaman yere saglam basin ve dengenizi koruyun.

14. Civardaki kiseleri uzaginizda tutun (insanlarin gelip geleme ihimalin yuksek oldugu yerderde calisirken). Calisma alaninizi net bir sekilde isaretleyin.
15. Aleti asla kendinize ya da baskalarina dokrultmayin.
16. Aleti tutarken, calisma alanı ya da konumdehyi degişirirken veya yürürken parmaginizl tetigin üstunde tutmayın;;cunku parmagin tetik üzerinde tutulması istemeyen calismaya neden olabilir. Etkinlestirme modu seilebilir olan aletlerde, dokru modun seçili oldugundan emin olmak icin kullanmadan once daima aleti kontrl edin.
17. Sadece, tetigi ve diger ayar cihazlarini yetleri bir sekilde hissedip guvenli bir sekilde kullan-manizi saglayacak turde eldivenler kullanin.
18. Aleti birakirken diz bir yüzeye yerleşirin. Aletle birlikte saglanan kancayı kullanyorsanzı aleti saglambir sekilde dizbir yere kancayla asin.
19. Alkolluyken, uyusturucu ya da benzeri bir maddenin etkisindeyken calismayin.

Frlama ile iliskili tehl likeler

1. Tespit elemanlari boşaltilirken, ayarlama yapilirken, seksılıklıkar giderilirken veya akse-suarlardehyişirilirken, tespit elemani vidalama aletinin baglantisı kesilmelidir.
2. Calisma sirasinda, tespit elemanlarinin malzemeye dokru bir sekilde girdiginden ve sekerek/yanlis ateslenerek kullaniciya ve/veya civardakilere yonlenmeyeceginden emin olun.
3. Calisma sirasinda, is parcasindan ve tespit elemani/istifleme sisteminden cikan birikintiler boşaltilabilir.
4. Elektrikl aletleri kullanirken gozlerinizi korumak icin daima koruyucu gozluk kullanin. Gosluklerin ABD'de ANSI Z87.1 ile, Avrupa'da EN 166 ile ya da Avustralya/Yeni Zelanda'da AS/NZS 1336 ile uyumlu olmasi gereklidir. Avustralya/Yeni Zelanda'da, yuzunuzi koruma-niz icin yuz koruyucu maske kullanilmasi da yasal olarak gereklidir.

Alet operatörlerinin ve calisma alaninin yaki-ninda calisan diger kisilerin uygun koruyucu guvenlik ekipmanlarini kullanmasinin saglanmasi, isverenin yukumlulugundedir.

1. Diger kiselere gebeilecek riskler operatortarafindan degerlendirilmelidir.
2. Is parcasiyla temas halinde olmayan aleleri kullanirken dikkatli olun, zira bu aleter istenmeyen bir sekilde ateslenebilir ve operatoren ve/veya civardakilerin yaralanmasina sebep olabilir.
3. Aletin daima güvenli bir sekilde is parcasina kenetlendiginden ve kaymadigiindan emin olun.
4. Kulaklarinizi ickan gurultuye karsi korumak icin koruyucu kulaklik ve baret kullanin. Ayrica hafif, ancak bol olmayan kiyafetler giyin. Kiyafetlerin kollari dugmeli olmal veya yukari kivrilmalidir. Kravat takilmamalidir.

Calisma sirasinda olusabilecek tehl likeler

1. Aleti dokru bir sekilde tutun, normal ve ani hareketlere (orn. geri tepme) karsi koymaya hazirlikl olun.
2. Vucudunuzu dengeli bir konumda tutun ve ayaginizi yere saglam basin.
3. Uygun emniyet gozlukleri kullanilmalidir, uygun eldivenler ve koruyucu giysi kullanilması tavsiye edilir.
4. Uygun isitme koruması kullanilmaldir.
5. Kullanma kilavuzunda belirtildigi gibiDOGRU bir enerji kaynagkullanin.
6. Aleti hareketli platformarda veya kamyonlarin arkasinda kullanmayin. Ani platform hareketi aletin kontrolünün kaybedilmesine ve yaralanmaya neden olabilir.
7. Aletin her zaman baglanti elemaniyla dolu oldugunu varsayin.
8. Calisirken acele etmeyin ve aleti zorlamayin. Aleti dikkatli bir sekilde tutun.
9. Calisirken yere saglam basin ve aleti kulla-nirken dengenizi koruyun. Yuksek yerlerde calisirken calisilan seviyenin alta kimsinin olmadigiindan emin olun ve ani sirama veya takilma olasili varsa tehlikeyi onlemek icin hava hortumunu sabitleyin.
10. Catida ve benzeri yuksek yerlerde calisirken先进技术 elemani islemini ilerediginiz yondegerekelestirin.Baiganti elemani vidalamai islemini gerije dogru hareket ederken uygulamanniz durumunda dengenizi kolayca kaybedebilirsiniz.Dusey yuzeylere先进技术 elemani vidalarken, ust taraftan baslayarak alt tarafa dokru ilerleyin. Bu sekilde vidalamai islemini daha azyorularak gerekelestirebilirsiniz.
11. Yanliskla mevcut bir böglanti elemanin üzerine vidalarsaniz veya ahsap icerisinde bir budaga denk gelirseniz, böglanti elemani eigilebilir veya alette sikisma olusabilir. Baglanti elemani firlayabilir ve birisine isabet edebilir veya aletin kendisi tehlikeli bir sekilde geri tepebilir. Baglanti elemanlarini dikkatli bir sekilde yerleştin.

12. Yüklenmis aleti ya da basınç altindaki hava kompresörün Güneşin-altinda uzun surebirakmayin. Biraktıgüniz yerde aletin ilçine toz, kum,yonga ve yabanci maddeler girmeyeğinden emin olun.

13. Aynianda hem ic hem di s taraftan baglanti elemani vidalamaya calismayin.Baglianti ele manlarikarstara fgecerekeve/veya si crrayarak ciddi tehlike olusturabilir.

Yinelenen hareketler ile ilgili tehl likeler

1. Bir alet uzun bir donem boyunca kullanildi-ginda operatör ullerinde, kollarinda, omuzlarinda, boynunda ya da vucudunun diger bolumlerinde rahatsizlik hissedebilir.
2. Bir aleti kullanirken, operatör uygün ama ergonomik bir durus seçmelidir. Ayaklarinizi yere)..
   saglam basin ve tuhaf veya dengesiz duruslardan kaçının.
3. Operatör surekli ya da tekrarlayan rahatsizlik, ağri, carpinti, aci, karıncalanma, uyusma, yanma hissi veya sertlesme gibi belirtiler yasarsa bu uyari sinyallerini goz ardı etmelerlidir. Operatör, genel faaliyetleri ile ilgili olarak nittelikli bir saglik profesyoneline dinşmaldir.
4. Aletin surekli kullanilmasi aletin olusturdugu geri tepme nedeniyle tekarlayici gerilerek zorlama yaralanmasina neden olabilir.
5. Tekrarlayan gerilme yaralanmasini engellemek;. in operatior ileriye uzanmamali veya asiri guc kullanmamalidir. Ilaveten operatior kendini yorgun hissettiginde dinlenmelidir.
6. Tekrarlayan hareket tehlikelerine yonelik bir risk degerlendirmesi yapin. Bu degerlendirme kas-iskelet sistemi hastaliklarina odaklanmali ve tercihen, calisma sirasinda yorgunlugun azaltilmasin hastaliklari azaltmada etkili oldugu varsayimin baz almalidir.

Aksesuar ve sarf malzemeleriyle ilgili tehl likeler

1. Is parcasinin temas ettiigi aksesuararin degis-tirilmesi ya da ayarlamalar yapilmasi gibi islemlerden once hava, gaz veya batarya gibi, gecerli alan enerji kaynaginin aletle baglanti-sini kesin.
2. Daima sadece üretici tarafindan temin edilen boyut ve türdeki aksesuarlari kullanin.
3. Sadece bu kilavuzda belirtilen yağlari kullanin.

Calisma yeri ile iliskili tehl likeler

1. Kayma, takilma ve duqmeler is yeri yaralan malarinin onde gelen sebeplerindendir. Aletin kullanilmasindan dolayi kayganlasan yuzeylere ve hava hatti hortumuna takilma nedeniyle olusabilecek tehlikelere karst dikkatli olun.
2. Alisik olmadiginiz ortamlarda calisirken ekstra dikkatli olun. Elektrik ya da diger tesusat hatlari gibi gizli tehlikel er mevcut olabilir.
3. Bu alet potansiyel olarak patlayici atmosfer-leri de kullanim icin tasarlanmamistir ve elektrik hatlariyla temasa karsti yalitima sahip degildir.
4. Aletin kullanimi nedeniyle hasar gorerek tehlikeye neden olabilecek elektrik kabolari, gaz borulari vb. olmadigiindan emin olun.
5. Calisma alanini temiz tutun ve iyi aydinlatin. Karmakarisik veya karanlik alanlar kazalara davetiye cikarir.
6. Gürültu seviyelerinin belirli sinirlar dahilinde tutulması gerektiren yerel)yonetmelikler mevcut olabilir. Belirli durumlarda gürültünun absorbeme edilmesi icin gürültu onleyici muhafazalar kullanilmaldir.

Toz veçican gazlarla ilgili tehl likeler

1. Etrafinizdkileri daima kontrl edin. Aletten cikan hava, toz ve nesneler icerebilir ve bunlar operatore ve/veya civardakilere etki edebilir.
2. Egzozu, toz dolu bir ortamda toz mudahalesini en aza indirectecek sekilde yönlordirin.
3. Calisma alanina toz veya cisimler yayiliyorsa saglik tehlikelerini ve yaralanma riskini azaltmak icin Yayilimi mumkun oldugunca azaltin.

Gürültü ile ilgili tehliker

1. Yüksek gürültü seviyelerine hiçbir koruyucu ekipman olmadan maruz kalmak kalıci, sakat birakkı, isitme kayiplarina ve kulak Çınlaması (kulaklarda Çınlama, vizildama, ilek sesi, üğuldama) gibi baska problemlere neden olabilir.
2. Calisma alanindaki gurultu tehlikelerine yonelik bir risk degerlendirmesi yapin ve bu tehlikeler icin uygun kontrolleri uygulayin.
3. Bu riski azaltmaya yonelik uygun onlemlerarasinda is parcalarin "cinlamasini" onlemek icin tampon malzemeler kullanilmasi gibieylemler de sayilabilir.
4. Uygun bir isitme koruması kullanin.
5. Gürültu seviyesinin gereksiz yere artmasini onlemek icin aleti bu talimatarda tavsiye edilen sekilde kullanin ve aletin bakimini yapin.
6. Is parçalarini ses sonümleyici desteklerin üzerine koymak gibi gürültu azaltma onlemleri alin.

Titresim ile ilgili tehlikerer

1. Calisma sirasinda titresim emisyonu, kavrama gucu, temas basincinin gucu, calisma yonu, enerji kaynaginin ayarlari, is parcasi ve is parcasi destegine baglidir. Titresim tehlikelerine yonelik bir risk degerlendirmesi yapin ve bu tehlikeler icin uygun kontrolleri uygulayin.
2. Titresime maruziyet sinirlerde ve el ve kollarin kan akisinda vizifeden alikoyan hasara neden olabilir.
3. Soguk kosullarda calisirken ilik tutacak giysiler giyin, ellerinizi sicak ve kuru tutun.
4. Uyuşma, karçıncalanma, ağri, parmaklarda veya ellere ciltte beyazlasma gürülmesi gibi belirtiler yasarsaniz, genel faaliyetlerle ilgili olarak hemen nitelikli bir saglik profesyonelinden tibbi tavsiye alin.
5. Titresim seviyesinin gereksiz yere artmasini onlemek icin aleti bu talimatarda tavsiye edilen sekilde kullanin ve aletin bakimini yapin.
6. Aleti hafif ama saglam bir sekilde tutun; cunku kavrama gucu cok yuksek oldugunda olusabilecek titresim riski de daha yuksek olur.

Haval aletler icin ek uyarilar

1. Basincli hava ciddi yaralanmalara sebep olabilir.
2. Kullanilmadigün zaman daima hava destegini kapatin ve aletin hava tedarik baglantisini kesin.

3. Aksesuarlari degistirmeden, ayarlama ve/veya tamir islemleri yapmadan, bir calisma alanin dan bir baskasa gezmeden once daima aletin basinci hava tedarigi ile olan baglantisin ikesin.

4. Aleti kullanmadiginiz zaman ve bir calisma alanindan baska bir alana gelecerken parmaklarinizi tetikten uzak tutun.

5. Basincli havayi asla kendinize ya da baskalarina dogrultmayin.
6. Basinctan dolayi hareket eden hortumlar ciddi yaralanmalarasaebopolabilir.Hortum ve tertibatta hasar ya da gevseme olup olmadigin daima kontrl edin.
7. Havali alelteri asia hortumundan tutarak tasimayin.
8. Havali alelteri asia hortumundan tutarak sürüklemyin.
9. Havali alelteri kullanirken maksimum calisma basincinim maksimum degerini asmayin.
10. Havali alelter, gürultu ve titresimi azaltmak ve aşınmayı minimuma indirmek icin, sadece isSureci icin gereken enduşuk basinçtaki basinçlı hava ile calistırilmaldir.
11. Havali alelteri calistirmak icin oksijen veya yanici gazlar kullanmak yangin ve patlama tehlikesine yol acar.
12. Havali aleleri kullanirken alet soğuyabileceşi ve bu durum kavrama ve kontrlü etkileyebileceşi icin dikkatli olun.

Temasla etkinleistirme özellikli alelter icin ek uyarilar

1. Aleti tutarken, calisma alanı ya da konumdehyi degişirirken veya yürürken parmağınizl tetigin üstunde tutmayin;减免 parmağın tetik üzerinde tutulması istemeyen calisma neden olabilir. Etkinleşirme modu seçile bilir olan aletlerde,.Doğru modun seçili oldugundan emin olmak icin kullanmadan once daima aleti kontrol edin.
2. Bu alette ya temasla etkinlestirme veya surekli temasla etkinlestirme modunun etkilestirme modu seicileriyle ayarlanabilecegi etkinlestirme modu seilebilir bir yapilandirmaya sahiptir ya da temasla etkinlestirme veya surekli temasla etkinlestirme modalindan birine gore yapilandilmistir ve yukardaki sembolle isaretlenmistir. Amaclanan kulanim alanlari; paletler, mobilya, imal edilen gov-deler, dosemeler ve kaplamalar gibi uretim uygulamalaridir.
3. Aleti, etkinlestirme modu seilebilar modda kullanirken, daimaogrue etkinlestirme ayarin nin secili oldugundan emin olun.
4. Bu aleti, kutu ya da sandik kapatma ve nakliye güvenlik araçlarınin dorse ve kamyonlara montaji gibi uygulamalar icin kullanırken temasla etkinlestirme modunda kullanmayin.
5. Bir vidalama konumundan digerine geçerken dikkatli olun.

Güvenlik aygtilari

1. Calismaya baslamadan once tum guvenlik systemlerinin calisir durumda oldugundan emin olun. Alet yalinizca anahtar tetik cekilerek veya yalinizca temas kolu ahsap malzemeye dayanlarak calistirilmamalidir. Aleti calistirmak icin iki islem aynianda uygulanmalidir. Aletin dokru sekilde calisip calismadigi baglanti elemanlari tamamen bosaltilmis ve itici tam cekilmis konumdayken test edin.
2. Tetigin AICIK konuma sabitlenmesi de oldukca tehlikelidir. Tetigi asia sabitlemeye calismayin.
3. Bant veya tel kullanarak temas elemanini basili durumda sabitlemeye calismayin. Olum veya ciddi yaralanmalar meydana gelebilir.
4. Temas elemanini daima bu kilavuzda açiklandi sekilde kontrl edin. Güvenlik mekanizması doit sekilde calismazsa böglanti elemanlari kazara firlatilabilir.

Servis

1. Temizleme ve bakim islemlerini alet ile calismaniz bittikten hemen sonra gerekteklestirin. Aleti daima en iyi durumda tutun. Paslanmayi onlemek ve surtunmeye bagli asinmayi minimum seviyee duurmek icin hareketli parcalari yağlayin. Parcalardaki tum tozu temizleyin.
2. Aletin periyodik kontrlü icin Makita yetkili servis merkezinden yardim isteyin.
3. Ürünün EMNIYET ve GÜVENİLIRLIGINI muha-faza etmek icin bakim ve tamir ilemleri daima Makita yedek parçaları kullanilaram Makita yetkili servis merkezleri tarafindan yapilmalidir.
4. Aleti elden cikarirken yerel duzenlemelere uyunuz.

BUTALIMATLARI MUHAFAZA EDiNiz.

AUYARI: Ürünü kullanırken (defalarca kulla-ninca kazanan) rahatlik ve tanidiklik duygusun-nun ilgili urünun güvenlik kuralları siki sikiya baglı kalmanın yerine gezmesine iZIN VERMEYIN. YANLIS KULLANIM veya bu kullanma kilavuzunda belirtilen emniyet kuralları uymama ciddi yara-lanmaya neden olabilir.

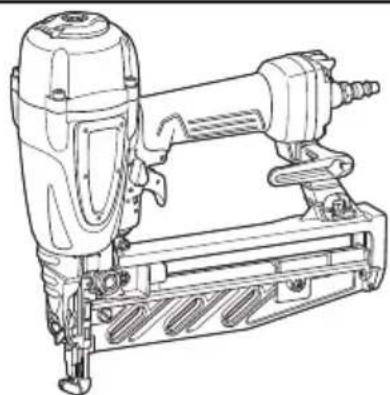

PARÇALARIN TANIMI

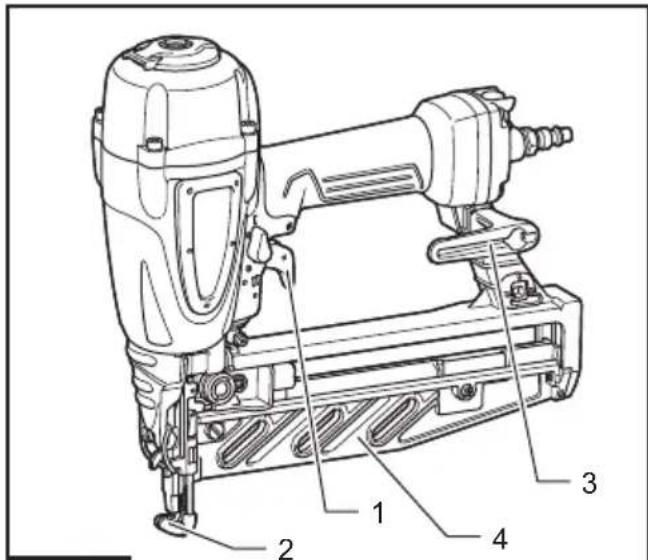

Sek.1: 1. Tetik 2. Burun adaptoru (temas elemani) 3. Kanca 4. Hazne

KURULUM

Kompresörseite

1. Civileme sikligi (kere/dakika) 2. Dakikada kompresor hava cikisi (L/dak) 3.0,83 MPa (8,3 bar) 4.0,66 MPa (6,6 bar) 5.0,49 MPa (4,9 bar)

Hava kompresör EN60335-2-34 gereklerine uygun olmalidir.

Çalışma maliyetinin Dennis olmasıngoinglamak icin basinci ve hava Çişi yuksek bir kompresör��. Grafik; civileme sikiigi, uygulanabilir basç ve kompresör hava Çişiarasindaki ilisikiyi gostermektedir. Yani, ornegin civileme 0,66 MPa (6,6 bar) basinctada daki-kada yaklassik 60 kere Higginsa yapilirsa, 80 litre/dk hava Çişi bir kompresör gereklidir.

Hava kaynagi basincin in aletin nominal basincindan fazla oldugu durumlarda hava basincin aletin nominal basinciya sinirlamak icin basinc regulatorleri kullanilmalir. Bunun yapilmaması aleoperatorün veya cevredekici kisilerin ciddi sekilde yaralanmasiya sonuclaranabilir.

Hava hortumu seçimi

DIKKAT: Civileme sikligina gore kompresorun duşuk hava çişi veya hava hortumu capinin kucukluğü aletin civileme yeteneğinin azalmasina neden olabilir.

Sek.2

Civileme isleminin surekligiini, verimligiini saglamak icin mumkun oldugu kadar buyuk ve kisa bir hava hortumu kullanin.

Her civilemearasinda0,5saniye aralik oldugunda; 0,49 MPa (4,9 bar) hava basinci ile ic capi 6,5 mm'den buyuk ve uzunluqu 20 m'den kisa olan bir hava hortumu kullanilmasi tavsiye edilir.

Hava tedarik hortumlarinin minimum calisma basinci degeri 1,03 MPa (10,3 bar) ya da sistemasde uretilen(Maximum basincn yuzde 150'si (hangisi daha yuksekse) olmalidir.

Yaglama

Sek.3

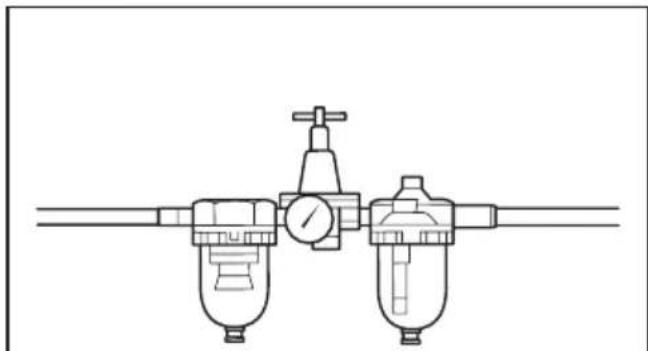

Maksimum performansi saglamak icin, hava setini (yağlayici, regulator, hava滤resi) alete olabildigince yakin monte edin. Yaqlayiciyi, her 50 civide 1 damla yag ile yağlama yapilacak sekilde ayarlayin.

Hava seti kullanimda degilken hava baglanti parcasina 2 (iki) veya 3 (uc) damla pnomatik alet yagi damlatarak aleti yağlayin. Bu islem kullanmadan once ve kullandiktan sonra yapilmalidir.

Dogru yaglama icin, pnomatik makine yagi konulduktan sonra alet birkac kez calistirilmalidir.

Sek.4: 1. Pnomatik alet yaig

ISLEVSEL NITELIKLER

ADIKKAT: Alet üzerinde ayarlama veya kontrol isleviniGPCkeleStirmeden once daimatetigi dondurun ve hava hortumunu aletten cikarin.

Civileme derinligini ayarlamak

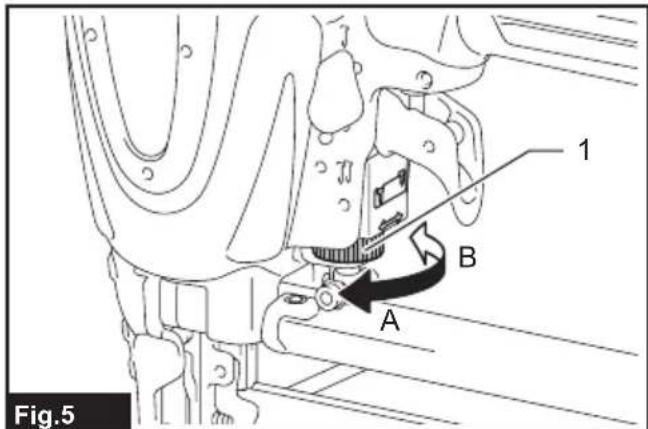

Sek.5: 1.Ayarlayici

Civi cakma derinligini ayarlamak icin ayar duğmesini dondürün.

Ayar dugmesi sekilde gosterildigi gibi A yonunde tam olarak donguruldugunde civi cakma derinligi en derin ayara ayarlanmis olur. Ayar dugmesi B yonunde dongurdukce derinlik azalir.

Ayar dugmesi A yonunde tam olarak dondurulmesine ragmen civiler yeterince derine cakilmiyorsa hava basincini artirin.

Ayar Düɡmesi B yɒnünde tam olarak dōndürülmesine ragmen civiler cok derine Çakılıyorsa hava basincini azaltın.

Genel olarak, alet daha Düşuk bir hava basinciyla kullanilirsa ve civilerin*cakilmasi icin ayar üğmesi daha derine ayarlanirsa aletin hizmet ömrü daha uzun olur.

Kanca

ADIKKAT: Aleti yuksek ya da dengesi bozulabilecek bir yüzeye asla asmayin.

ADIKKAT: Kancayi bel kemerine asmayin. Civi cakma tabancasi kazara duserge, yanlisikla calisabi-lir ve yaralanmaya neden olabilir.

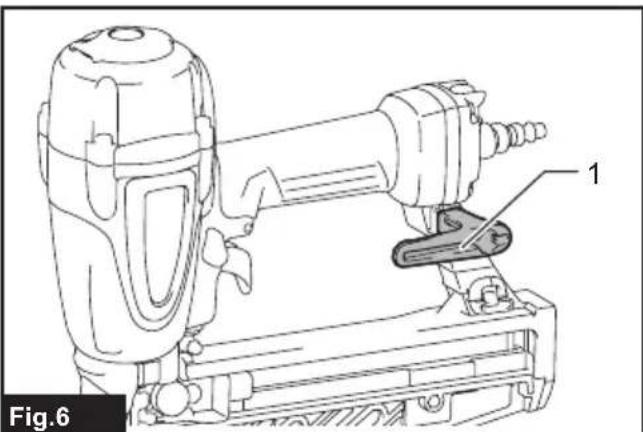

Sek.6: 1. Kanca

Kanca, aletiGPCiolarakasmakicinkullanlisidir.

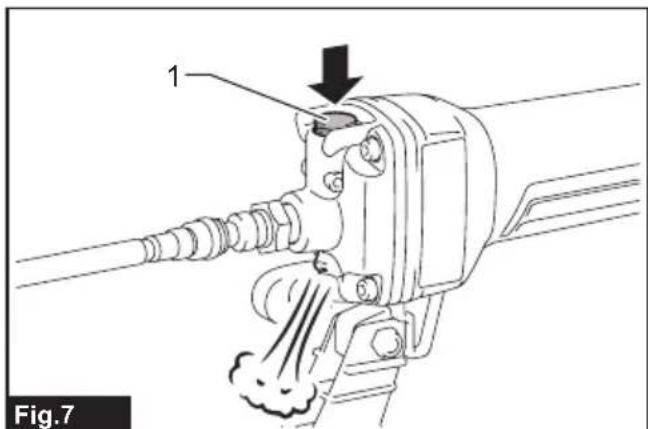

Havali toz üfleme aparati

ADIKKAT: Havali toz üfleme aparatinin cikis a#gzini kimseye dokru yonelt Meyin. Ellerinizi ve ayaklarinizi da cikis a#gzindan uzak tutun. Havali toz üfleme aparati dugmesine kazara basilirsa, kisel yaralanmaya sebep olabilir.
ADIKKAT: Havali toz üfleme aparatini kullanmadan once daima etrafinizi kontrol edin. Üflenen toz veya nesneler birisine carpabilir.
ADIKKAT: Havali toz ufleme aparati dugme-sine basarken hava hortumunu takmayin ya da cikarmayin.

Alete verilen hava da havali toz üfme aparati olarak kullanilabilir. Kavrama kolu uzerindeki dugmeye basarak calisma alanini temizleyebilirsiniz.

Sek.7: 1. Dügme

ÖNEMLİ NOT: Havalı toz üfleme aparatı nullandık tan sonra, aletin vidalama güçü geleçici olarakduşebilir. Bu durumda, hava basinci eski halini alana kadar bekleyin.

ÖNEMLİ NOT: Yaq uygulandiktan hemen sonra havalı toz üfleme aparatı kullanmanı durumunda deneme amaçlı bir üfleme yapın. Havayla birlikte yaq da piskurtülebilir.

MONTAJ

ADIKKAT: Alet üzerinde herhangi bir islemGPCkelestirmeden once daima tetigi dondurun ve hava hortumunu aletten cikarin.
ADIKKAT: Hazneye civi yuklerken ayni tur, boyut ve esit uzunlukta civileri kullanin.

Tabancanin doldurulmasi

1. Itici mandali haznenin sonundaki konumda kilitlenene kadar cekin.
   Sek.8: 1. ltici mandal
2. Haznenin arka kismindaki yariktan bir serit civiyi dokun ve seri di atis agzina dogru ittinr.

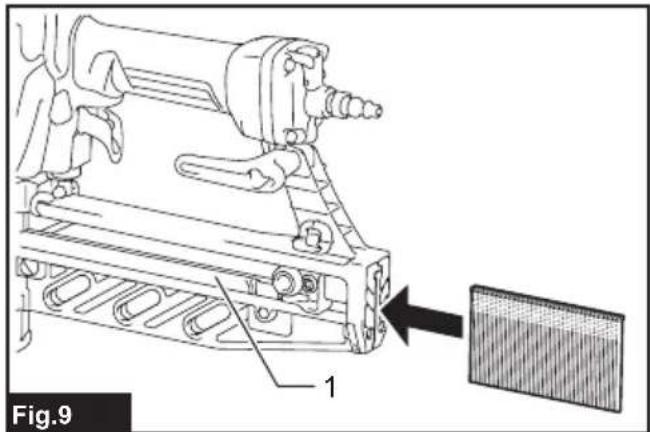

   Sek.9: 1. Hazne

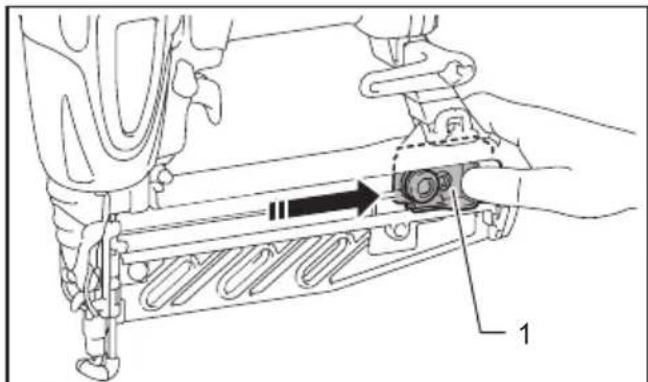

3. ltici dugmeyi iterken, itici mandali haficse seridin sonuna dokru dondurun.
   Sek.10: 1. Itici duğme 2. Itici mandal

DAIKKAT: Itici mandalidondurmek icin itici duğmeyebasarken daima itici mandali tutun,aksi takdirde itici mandal aniden donerek kisel yara-lanmaya sebeb olabilir.

Tespit elemanlarinin boyutlari

Alette yalnizca 和 tespit elementari kullanilabilir.

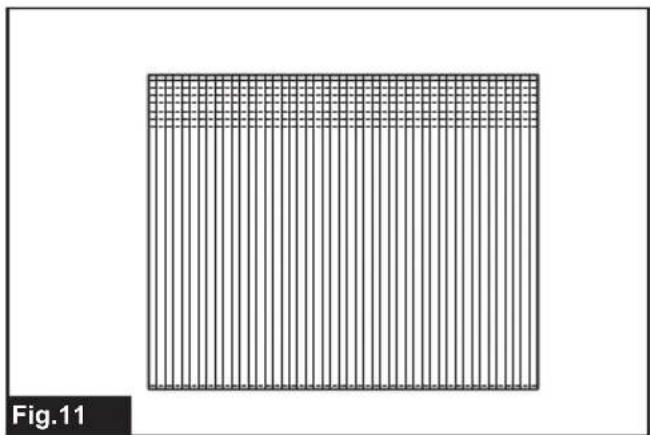

16 G görünmez civi

Sek.11

Maksimum

Sek.12: (1) 64 mm

Minimum

Sek.13: (1) 2,8 mm (2) 1,6 mm (3) 1,2 mm (4) 25 mm (5) 1,4 mm

Civilerin cikarilmasi

1. Itici mandali haznenin sonundaki konumda kilitenene kadar Çekin.
2. Civileri haznenin arkasina dokru kaydirin ve cikarin.

Burun adaptoröru

Is parcasi yuzeyinin cizilmesini ya da zarar gormesini onlemek icin burun adaptororunu kullanin.

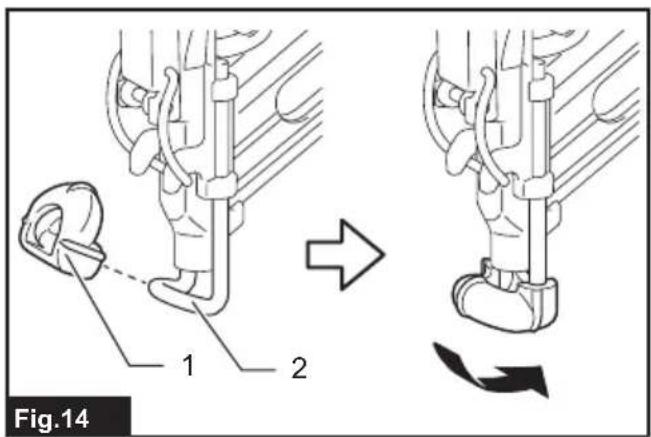

Sek.14: 1. Burun adaptoru 2. Temas elementi

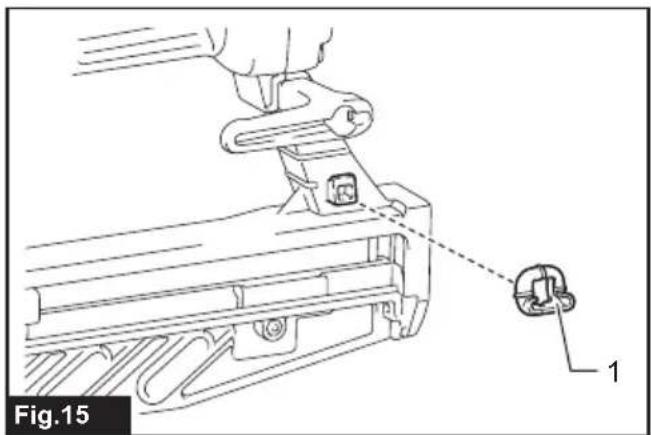

Yedek bir burun adaptorü sekilde gosterilen yerde muhafaza editir.

Sek.15: 1. Yedek burun adaptoru

Hava hortumunun baglanmasi

ADIKKAT: Hava hortumunu takarken parmaginizi tetigin uzerine koymayin.

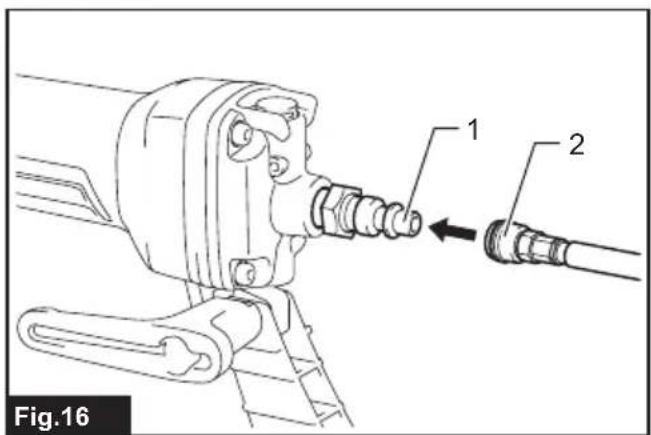

Sek.16: 1. Hava baglanti parcasi 2. Hava Soketi

Hava hortumunun hava soketini aletin hava böglanti parcasinün üstüne kaydirin. Hava böglanti parcasina takildiginda hava soketinin yerine sikica kilitlendiginden emin olun.

Aletin ustune veya yakinina bir hortum kaplini, hava besleme kaplini ayildigi zaman basinç haznesi boşalacık sekilde takilmalidir.

KULLANIM

ADIKKAT: Kullanmadan once tum guvenlik sstemlerinin calisir durumda oldugundan emin olun.

Calisma modunun seçilmesi

ADIKKAT: Civi seksmaya baslamadan once, etkinleşirme modu seçicisinin istenen civi seksma moduna goredoğan konuma ayarlandiğindan daima emin olun.

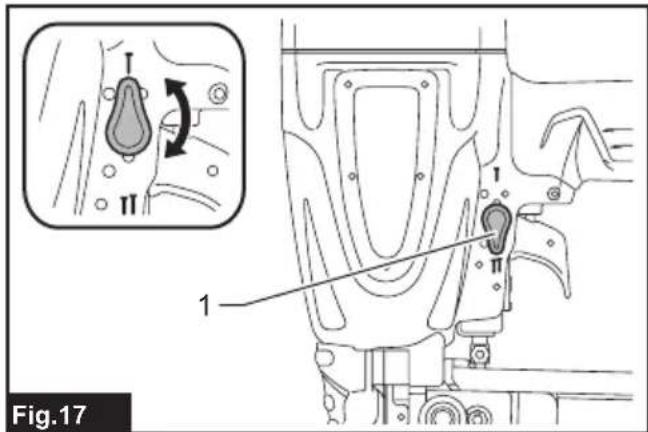

Sek.17: 1. Etkinleistirme modu seciisi

Tek sirali etkinleistirme modu:

Tek sirali bir calistirmayla bir civi cakabilirsiniz. Bir civiyi dikkatli ve dokru bir sekilde cakarken bu modu segin.

Bu modu segmek icin, etkinleistirme modu segici-sini konumuna getirin.

Temasla etkinleistirme modu:

Tetak cekili haldeyken temas elemanin yerlestirdigi-nizde, civileri art arda cakabilirsiniz.

Bu modu segmek icin, etkinlestirme modu secici-sini konumuna getirin.

Kullanmadan once aletin doitru isleyisinin kontrol edilmesi

Kullanmadan once, daima asagidaki noktalarikontrol edin.

— Aletin sadece hava hortumu baglaninca calismadigiindan emin olun.
— Aletin sadece tetik cekilince calismadi indan emin olun.
Aletin tetik cekilmeden sadece temas elamani is parcasinin uzerine yerlestirilince calismadigindan emin olun.
Tek sirali etkinlestirme modunda aletin once tetik cekilip ardindan da temas elemani is parcasinin uzerine yerlestirilnce calismadigindan emin olun.

Tek sirali etkinleşirme

ADIKKAT: Temas elemanini is parcasina asiri kuvvet uygulayarak dayamayin. Tetigi de sonuna kadar cekin ve civilemeden sonra 1-2 saniye bu sekilde tutun.

"Tek sirali etkinleistirme" modunda bile, temas ele mani is parcasiya yaniden temas ettiginde yarim cekilen tetik beklenmedik bir civilemeye neden olur.

Bir civi cakmak icin, temas elemanini is parcasina dayayin ve tetigi tamamen cekin.

Civilemenin ardindan, temas elemani ve ardindan tetigi birakin.

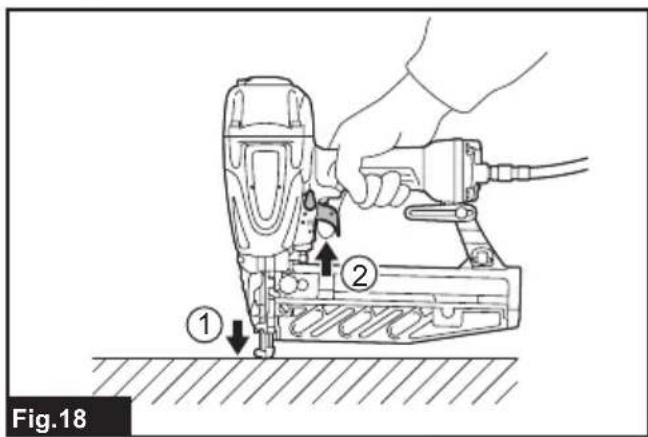

Sek.18

Temasla etkinleistirme

Once tetigi cekin, sonra da temas elemanini is parcasina dayayin.

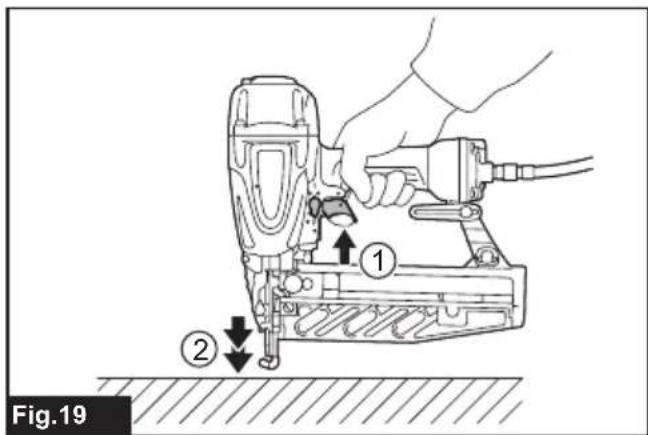

Sek.19

Boş calıstirmayakışıkoruma mekanizması

Bu alel bos calistirmaya karsi koruma mekanizmasiya donatilmistir. Haznede bir kaç civi kaligiinda, aletin etkinlestirilmesini onlemek amaciyla, temas kolu basili olmayan konumda kilitlenir. Bu islev etkinlestiginde, calismaya devam etmek icin daha fazla civi yukleyin.

Sikisan civilerin ickarilmasi

ADIKKAT: Sikisan civileri cikartmadan once daima tetigi dondurun ve hortumu cikarin.
ADIKKAT: Deforme olmus civileri veya civi seritlerini kullanmayin. Bunu yapmamak civi beslemenin zayif bir sekilde calismasina neden olabilir.

Haznedeki civileri ckarmak icin "Civilerin cikarilmasi" bolumundeki prosedürleri izleyin.

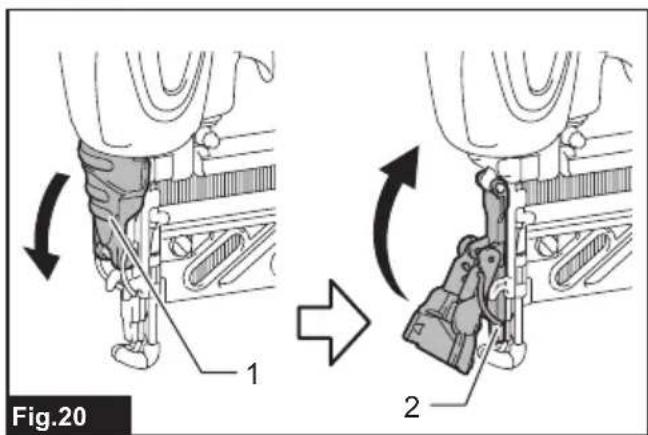

Kilidi açip kapagi serbest birakin, ardindan sikişan civiyi Çikarin.

Sek.20: 1. Kilit 2. Kapak

BAKIM

ADIKKAT: Alet üzerinde bir kontrol ya da bakim islemiGPCeklestirmeden once daimatetigi dondurun ve hava hortumunu aletten cikarin.

ÖNEMLİ NOT: Benzin, tiner, alkol ve benzeri maddeleri kesinlikle kullanmayın. Renkdehyisi, deformasyon veya Çatlaklar olusabilir.

Civiler

Civi seritlerini ve kutularini dikkatli tutun. Civi seritleri ozenli tutulmazsa sekilleri bozulabilir, bu da civilerin yeterli sekilde beslenmemesine neden olabilir.
Civileri增長emli ya da sicak yerderde ya daogrudan güneşığın maruz kalan yerderde saklamaktan seksin.

Civi cakma tabancasinin bakimi

Calistirmadan once aletin genel durumunu ve gevsemis vida olup olmadigi nikontrol edin. Gerekirse, gevseyen vidalariri sikin.

Aletin baglantisi kesilmis haldeyken, temas elemanin ve tetigin serbest bir sekilde hareket ettginden emin olmak icin gunjuk kontrolunuzu yapin. Temas elemani veya tetik yapisiyor veya takiliyorsa aleti kullanmayin.

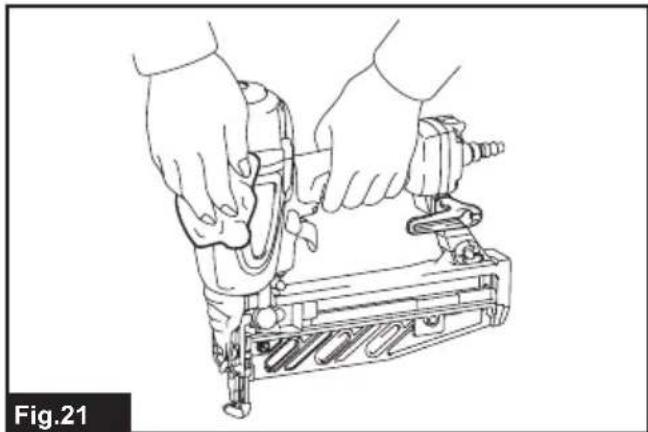

Alet uzun bir sure boyunca kullanilmayacaksa, aleti pnomatik alet yagi kullanarak yaglayin ve aleti guvenli bir yerde saklayin. Dogrudan gunesisige ve/veya nem ya da sicak ortamlara maruz birakmayin.

Sek.21

Kompresörün, hava setinin ve hava hortumunun bakimi

Kullanimdan sonra, kompresor tankini ve hava filtresini daima tahiye edin. Alete nem girmesine izin verilirse, aletin kotu performans gostermesine ve arizaya neden olabilir.

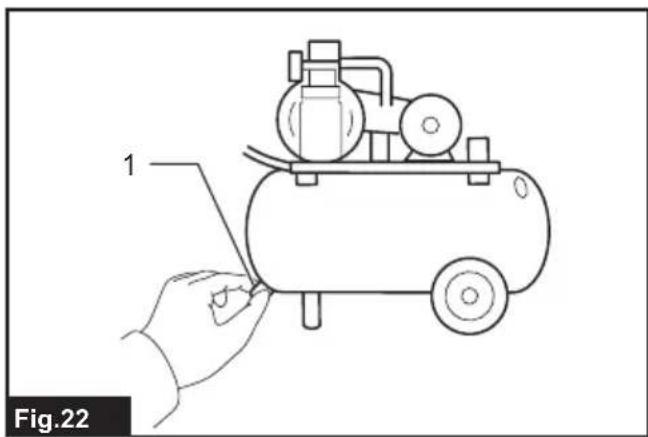

Sek.22: 1. Tahliye musluğu

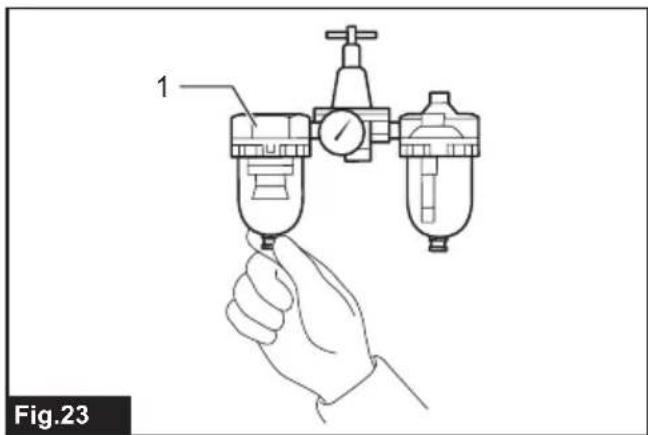

Sek.23: 1. Hava filtresi

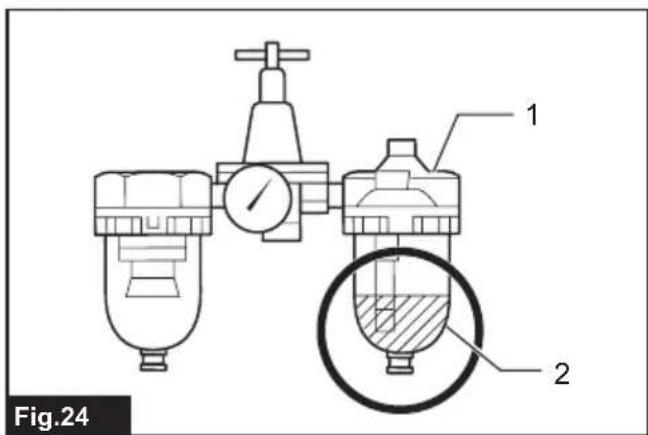

Hava setinin yagdanliginda yeterli miktarda pnomatik alet yagi olup olmadigin duzenli olarak kontrl edin.
Yeterli yaglama yapilmaması O-halkalarin hizl bir sekilde asinmasina neden olur.
Sek.24: 1. Yagdanlik 2. Pnomatik alet yagi

Hava hortumunu isidan (60^ uzeri), kimyasallardan (tiner, kuvvetli asitler veya bazlar) uzak tutun. Ayrica, hortumun yolumu, calisma sirasinda tehlikeli sekilde takilabilecegi engellerden uzaktanGPCIN. Hortumlarin yonu keskin kenarlardan ve hortuma hasar verebilecek veya asindirabilecek alanlardan uzak tutulmalidir.

Aleti EMNIYETL ve CALISMAYA HAZIR durumda tutmak icin onarimal, baska her turlu bakim ve ayar-lamalar daima Makita yedek parcalari kullanilarak Makita yetkili servis merkezleri veya Fabrikanin Servis Merkezleri tarafindan yapilmaldir.

ISTEGE BAGLIAKSESUARLAR

ADIKAT: Bu aksesuarlar ve ek parçalar bu el kitabinda belirtilen Makita aletiniz ile kullanilmak icin tavsiye edilmektedir. Herhangi baska bir aksesuar ya da ek parca kullanı insanlar icin bir yaralanma risik getirebilir. Aksesuarlara ya da ek parçaları yalinizca belirtilmis olan kullanı amaclarina uygun olarak kullanı.

Bu aksesuarlarla ilgili daha fazla bilgiye ihtiyaç duyar-saniz bulundugunuz yerdeki yetkili Makita servisine basvurun.

Civiler
- Hava hortumu
- Güvenlik gozlugu

NOT: Listedekiparcalarin bazilaraletpaketi iceri-sinde standart aksesuar olarak dahil edilmis olabilir. Bunlar ulkeden ükeye farkllik gosterebilir.

Makita Europe N.V.

Jan-Baptist Vinkstraat 2, 3070 Kortenberg, Belgium

Makita Corporation

3-11-8, Sumiyoshi-cho, Anjo, Aichi 446-8502 Japan

www.makita.com

AF601-10L-2310

EN, FR, DE, IT, NL

ES,PT,Dx 20190327

20190327
