GEBRUIKSAANWIJZING AF601 MAKITA

WAARSCHUWING: Lees vór gelebruik de instructies en waarschuwingen voor dit gereedschap zorgvuldig door. Als u dit Niet doet, kan dat leiden tot ernstig letsel.

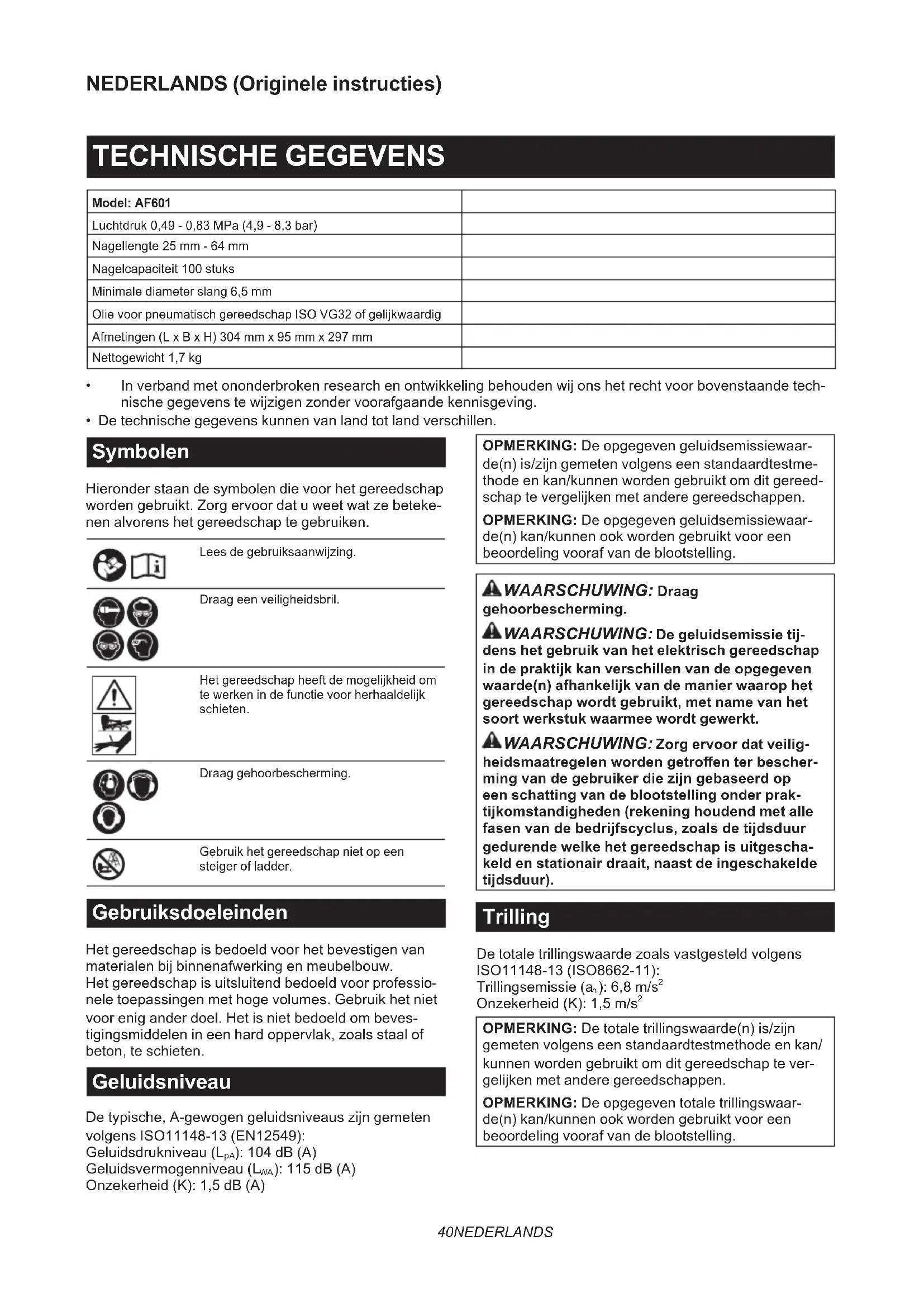

Model: AF601
Luchtdruk 0,49 - 0,83 MPa (4,9 - 8,3 bar)
Nagellenge 25 mm - 64 mm
Nagelcapaciteit 100 stuks
Minimale diameter slang 6,5 mm
Olie voor pneumatisch gereedschap ISO VG32 of gelijkwaardig
Afmetingen (L x B x H) 304 mm x 95 mm x 297 mm
Nettogewicht 1,7 kg

In verband met ononderbroken research en ontwikkeling behouden wij ons hetrecht voor bovenstaande technische gegevens te wijzigen zonder voorafgaande kennisgeving.
- De technische gegevens konnen van land tot land verschillen.

Symbolen

Hieronder staan de symbolen die voor het gereedschap worden gebruikt. Zorg ervoor dat u weet wat ze beteken alvorens het gereedschap te gebruiken.

Lees de gebruiksaanwijzing.

Draag een veiligheidsbril.

Het gereedschap heeft de möglichkheid om te werken in de functie voor herhaaldelijk schieten.

Draag gehoorbescheming.

Gebruik het gereedschap Niet op een steiger of ladder.

Gebruiksdoelseinden

Het gereedschap is bedoeld voor het bevestigen van materialen bij binnenafwerking en meubelbouw. Het gereedschap is uitsluitend bedoeld voor professionele toepassenen met hoge volumes. Gebruik het Niet voor enig ander doel. Het is Niet bedoeld om bevestigingsmiddelen in een hard oppervlak, zoals staal of beton, te schieten.

Geluidsniveau

De typische, A-gewogen geluidsniveauaus zijn gemeten volgens ISO11148-13 (EN12549):

Geluidsdrukniveau (L_PA) : 104 dB (A)

Geluidsvermogenniveau (L_WA) :115dB(A)

Onzekerheid (K): 1,5 dB (A)

OPMERKING: De opgegeven geluidsemissiewaarde(n) is/zijn gemeten volgens een standardtestmethode en kan/kunnen worden gebruikt om dit gereedschap te vergelijkken met andere gereedschappen.

OPMERKING: De opgeveen geluidsemissiewaarde(n) kan/kunnen ook worden gebruikt voor eenbeoordeling vooraf van de blootstelling.

WAARSCHUWING: Draag gehoorbescherming.
WAARSCHUWING: De geluidsemissie tijdens het gebruik van het elektrisch gereedschap in de praktijk kan verschillen van de opgegeven waarde(n) afhankelijk van de manier waarop het gereedschap worden gebruikt, met name van het soort werkstuk waarmee worden gewerkt.
WAARSCHUWING: Zorg ervoor dat veiligheidsmaatregelen worden getroffen ter bescherming van de gebruiker die zichen gebaseerd op een schatting van de blootstelling onder praktijkomstandigheden (rekening houdend met allefasen van de bedrijfscyclus, zoals de tijdsduurgedurende welke het gereedschap is uit geschakeld en stationair draait, naast de ingeschakelde tijdsduur).

Trilling

De totale trillingswaarde zoals vastgesteld volgens ISO11148-13 (ISO8662-11): Trillingsemissie (a_n) .. 6,8m / s^2 Onzekerheid (K): 1,5 m/s2

OPMERKING: De totale trillingswaarde(n) is/zijn gemeten volgens een standardtestmethode en kan/ kuren worden gezrukt om dit gereedschap te vergelijkden met andere gereedschappen.

OPMERKING: De opgegeven totale trillingswaarde(n) kan/kunnen ook worden gebruikt voor een beordeling vooraf van de bloatstelling.

WAARSCHUWING: De trillingsemissie tijdens het gebruik van het elektrisch gereedschap in de praktijk kan verschillen van de opgegeven Waarde(n) afhankelijk van de manier waarop het gereedschap worden gebruikt, met name van het soort werkstuk waarmee worden gewerkt.
WAARSCHUWING: Zorg ervoor dat veiligheidsmaatregelen worden getroffen ter bescherming van de gebruiker die zichgebaseerd op een schatting van de blootstelling onder praktijkomstandigheden (rekening houdend met allefasen van de bedrijfscyclus, zoals de tijdsduurgedurende welke het gereedschap isuitgeschakeld en stationair draait, naast de ingeschakelde tijdsduur).

EG-verklaring van conformiteit

Alleen voor Europese landen

De EG-verklaring van conformiteit is bijgevoegt als Bijlage A bij deze gebruiksaanwijzing.

Waarschuwingen voor pneumatisch nagelpistool/nietpistool

WAARSCHUWING: Lees alle veiligheids-waarschuwingen en alle instructies. Het nicht vol-gen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies om in de toekomst te kunnen raadplegen.

Omwille van uw persoonlijke veiligheid en de juiste werkig en onderhoud van het gereedschap, leest u deze gebruiksaanwijzing alvorens het gereedschap te gebruiken.

Algemene veiligheidswaarschuwingen

1. Al het overige gebruik buiten het beoogde gebruik van dit gereedschap is verboden. Gereedschappen die bevestigingsmiddelen aanbrengen door middel van continu herhaaldelijk schieten of herhaaldelijk schieren mootuitsluitend worden gebruikt in productietoepassingen.
2. Houd uw vingers uit de buurt van de trekker wanner u het gereedschap Niet gebruikt en wanner u het verplaatst van de ene werkplek maar de andere.

3. Meerdere gezaren. U moet de veiligheidsinstrumenties lezen en begrijpen voordat u het gereedschap aansluit, loskoppelt, laadt, bedient, onderhoudt, van accessoires voorziet of in de buurt ervan werk. Als u dit Niet doet, kan dat leiden tot ernstig lichamelijk letsel.

4. Houd alle lichaamsdelen, zoals handen, benen, enz.,uit de schietrichting en verzeker u ervan dat het bevestigingsmiddel Niet door het werkstukBeen in een lichaamsdeel kan schieten.

5. Wees bij gelebruik van het gereedschap erop bedacht dat het bevestigingsmiddel kan afketsen en letsel kan veroorzaken.
6. Houd het gereedschap stevig vast en wees voorbereid om de terugslag op te vangen.
7. Alleen vakbekwame gebruikers mogen het bevestigingsgreedschap bedieren.
8. Wijzig het bevestigingsgreedschap Niet. Wijzigingen können de effectiviteit van de veiligheidsvoorzieningen verlagen en de risico's voor de gebruiker en/of omstanders vergroten.
9. Gooi de gebruiksaanwijzing Niet weg.
10. Gebruik het gereedschap Niet als het gereed-schap beschadigd is.
11. Wees voorzichtig bij het hanteren van de bevestigingsmiddelen, met name bij het laden en verwijderen, waar dat de bevestigingsmiddelen scherpe punten hebben die letsel konnenveroorzaken.
12. Controller het gereedschap algijd voor gebruik op kapotte, verkeerd aangesloten of versleten onderdelen.
13. Reik Niet te ver. Gebruik uitsluitend op een veilige werkplek. Zorg altijd voor een stevige stand en goede lichaamsbalans.
14. Houd omstandersuitdebuurt(bij het werken op eenplaatswaarschijnlijk mensen voorbij komen).Zet uwwerkgebiedduidelijk af.
15. Richt het gereedschap nooit op uzelf of andereen.
16. Plaats uw vinger nooit om de trekker wanner u het gereedschap oppakt, wanner u maar een andere werkplek of -positie gaat, en wanner u met het gereedschap loopt odomat de vinger om de trekker tot onbedoelde bediening van het gereedschap kan leiden. Voor gereedschappen waarop de bedieningsfunctie kan worden gekozen, controleert u altijd het gereedschap voor gebruik om er zeker van teijken dat de correcte bedieningsfunctie is gekozen.
17. Draag uitsluitend handschoenen die voldoende gevoel en een veilige bediening van de trekker en alle afstelmogelijkheden bieden.
18. Als u het gereedschap neerlegt, legt u het neer op een vlakke ondergrond. Als u de haak van het gereedschap gebruikt, hangt u het gereed-schap veilig op een stabel oppervlak op.
19. Bedien het gereedschap Niet onder invloed van alcohol, drugs en dergelijke.

Gevaren door projectielen

1. Het bevestigingsgereedschap moet worden losgekoppeld wonneer bevestigingsmidden worden verwijderd, afstellingen worden gemaakt, vastgelopen bevestigingsmidden worden verwijderd en accessoires worden verwisseld.

2. Let er tijdens gebruik op dat de bevestigings-middelen het materiaal correct penetreren en Niet kuren afketsen of per ongeluk in de richting van de gebruiker en/of omstanders worden geschoten.

3. Tijdens gebruik kan afval vanaf het werkstuk en het bevestigings-/verzamelsystem worden weggeworpen.
4. Draagijdens het gebruik van elektrisch gereedschap aktijd een veiligheidsbril om uw ogen te beschermen gegen letsel. De bril要去 voldoen aan ANSI Z87.1 in de Verenigde Staten, aan EN 166 in Europa, en aan AS/NZS 1336 in Australie en Nieuw-Zeeland. In Australie en Nieuw-Zeeland is het wettelijk verplicht om tevens een spatschemr te dragen om uw gezicht te beschermen.

Het is de verantwoordelijkheid van de werkgever omervoorte zorgen dat geschikte beschemmingsmiddelen gebruikt worden door de gebruikers van het gereedschap en andere in de onmiddelijkige omgeving van de werkplek.

1. De risico's voor anderen要去en worden beoordeeld door de gebruiker.
2. Wees voorzichtig met gereedschappen zonder contactschoen waar dat deze onbedoeld+kennen worden afgeschoten en letsel+kennen voroorzaken bij de gebruiker en/of omstanders.
3. Zorg er.altijd voor dat het gereedschap veilig op het werkstuk is geplaatst en Niet kan wegelijkden.
4. Draag gehoorbescherming om uw oren te beschermen gegen het uitlaatgeluid en draag hoofdbescherming. Draag tevens lichte maar geen losse kleding. Manchetten要去en zichgneknoopt zijn of de mouwen要去en opgerold. Draag geen stropdas.

Gevaren bij gebruik

1. Houd het gereedschap correct vast: wees voorbereid om normale of plotselinge bewegingen, zoals terugslag, op te vangen.
2. Zorg voor een goede lichaamsbalans en stevige stand.
3. Een geschikte veiligheidsbril moet worden gebrukt en geschikte handschoenen en beschemende kleding worden aanbevolen.
4. Geschekte gehoorbescherming moet worden gedragen.

5. Gebruik de correcte voeding, zoals beschreven in de gebruiksaanwijzing.

6. Gebruik het gereedschap Niet op bewegende platformen of in de laadruimte van vrachtwagens. Door een plotselinge beweging van het platform(Intu u de controle over het gereedschap verliezen en kan letsel wordenveroorzaakt.

7. Ga er.altijd vanuit dat in het gereedschap bevestigingsmiddelen zitten.
8. Werk Niet gehaast en forceer het gereedschap Niet. Hanteer het gereedschap voorzichtig.
9. Zorg ervoor dat u tijdens het gebruik van het gereedschap stevig staat en uw evenwicht goed bewaart. Controller er dat er niemand onder u staat wanneer u op een hoge plaats werkt, en maak de luchtslang vast om gevaarlijke situatives te voorkomen als er plotseling aan worden getrokken of deze bekneld raakt.
10. Op daken en andere hoge plaatsen schroeft u bevestigingsmiddelen erin terwijl u voorwaarts beweegt. U glijdt gemakkelijk weg als u bevestigingsmiddelen erin schroeft terwijl uchterwaarts kruipt. Als u bevestigingsmiddelen in een rechtopstaande ondergrond schroeft, werkt u van boven maar beneden. U kurz op deze manier schroeven zonder snel vermoeid te raken.
11. Een bevestigingsmiddel zal krom gaan of het gereedschap kan vastlopen als u per ongeluk bovenop een ander bevestigingsmiddel of in een knoest in het hout schroeft. Het bevestigingsmiddel kanwegschieten en iemand raken, of het gereedschap zich kan gevaarlijk terugslaan. Kies deplaats voor het bevestigingsmiddel met zorg.
12. Laat het geladen gereedschap of de luchtcompressor onder druk, Niet gedurende een lange tijd in dezon liggen.Zorgervoordat stof, zand,houtsnippers en vremeinde stoffeniet kunnen binnendringen in het gereedschap op deplaats waar u het LASTiggen.
13. Probeer nooit tegelijkkortijd van binnenuit en van buitenaf bevestigingsmiddelen erin te schroeven. De bevestigingsmiddelen konnen er dwars doorheen schieten of afketsen en een groot gevaar opleveren.

Gevaren door herhalende bedieningen

1. Wonneer een gereedschap gedurende een langeijd worden gelebruikt, kan de gebruiker een oncomfortabel gevoel ervaren in de handen, Armen, schouders, nef of andere lichaamsdelen.
2. Bij gebruik van een gereedschap moet de gebruiker een geschiktte en ergonomische houding aannemen. Zorg ervoor dat u stevig staat en vermijd lastige en ongebalancererde houdingen.
3. Als de gebruiker symptomenervaart, zoals aanhoudende of terugkerende ongemakken, pijn, kloppingen, tintelen, gevoelloosheid, brandend gevoel of stijfheid, mag u deze tekenen Niet negeren. De gebruiker dient een vakbekwame zorgmedewerker te raadplegen aangaande zich algemene activiteiten.

4. Het ononderbroken gebruik van het gereed-schap kan leiden tot RSI (Repetitive Strain Injury) als gevolg van de terugslag van het gereedschap.

5. Om RSI (Repetitive Strain Injury) te voorkomen, mag de gebruiker Niet te ver reiken ofbuitensporige kracht uitoefenen. Bovendienmoet de gebruiker rusten wonneer hij/zij zichmoe voelt.

6. Voer een risicobeordeling uit met betrekking tot het gevaar van zich herhalende bewegingen. Deze要去 zichrichten op skelet-spier-aandoingen en dient bij voorkeur te zijn gebaseerd op de aanname dat een afname van de vermoeidheidijdens het werken efectief is in het verminderen van de aandoingen.

Gevaren door accessoires en verbruiksartikelen

1. Koppel de voeding, zoals perslucht, gas of accu alaar gelang van toepassing,haar het gereedschap los alvorens accesiores zoals de contactschoen te verwisselen/ervangen, of het gereedschap af te stellen.
2. Gebruikuitsluitend de grootte en het type accessoires die door de fabrikant worden geleverd.
3. Gebruik uitsluitend smeermiddelen aanbevolen in deze handleiding.

Gevaren door de werkplek

1. Uitglieden, struikelen en vallen zijn de hoofdoorzaken van letsel op de werkplek. Wees bedacht op gladde oppervlakken veroorzaakt door het gebruik van het gereedschap en tevens op struikelgevaar veroorzaakt door de persluchtslang.
2. Wees extra voorzichtig in een onbekende omgeving. Er{kunnen verborgen gevaren zichn, zoals elektriciteits- of andere nutsleidingen.
3. Dit gereedschap is Niet voor gebruik in omgevingen met explosiegevaar en is Niet geisoleerd gegen aanraking van stroomvoerende kabels.
4. Verzeker uervaan dat er geen elektriciteitskabels, gasleidingen, enz. zich die een gevaarlijke situatie zouden können veroorzaken als ze worden beschadigd door het gebruik van dit gereedschap.
5. Houd uw werkplek schoon en zorg voor goede verlichting. Op een rommelige of donkere werkplek gebeuren vaker ongevallen.
6. Er könnenplaatselijk regels gelden met betrekking tot geluid, waaraan u zich dient te houdendoor de geluidsproductie onder het voorgeschreiben nivea te houden. In bepalde gevallen moeten geluidsschermen worden gebruikt om het geluidsniveau te beperken.

Gevaren door stof en uitlaatgassen

1. Controller altijd de omgeving. De lustcht die het gereedschap uitstoot, kan stof of voorwerpen wegblazen die de gebruiker en/of omstanders hunnen raken.
2. Richt de uitlaat zodanig dat in een zeer stoffige omgeving het opwerpen van stof minimaal is.
3. Als stof of voorwerpen worden uitgestoten in de werkomgeving, vermindert u de uitsoot zo veel möglichk om de gezondheidsrisico's en kans op letsel te verkleinen.

Gevaren door geluid

1. Onbeschemde bloatstelling aan hoge geluidsniveaus kan leiden tot permanente en onherstelbare gehoorschade en andere problemen zoals tinnitus (sis-, fluit-, brom- of pieptonen in het oor).
2. Voer een risicobeoordelinguit met betrekking tot gevaren door geluid op de werkplek entref geschikte beheersmaatregelen voor deze gevaren.
3. Geschekte methoden om het risico te verkleinen zich onder andere het gebruik van dampingsmaterialen die voorkomen dat werkstukken 'meezingen'.
4. Gebruik geschichte gehoorbescherming.
5. Bedien en onderhoud het gereedschap zoals aanbevolen in deze instructies om een onnodige toename van het geluidsniveau te voorkomen.
6. Tref geluidsverminderende maatregelen, bijvoorbeeld door het werkstuk op geluiddempende ondersteuning teplaatsen.

Gevaren door trillingen

1. De trillingsemissie tijdens gebruik is afhanke- lijk van de grijpkracht, de contactdruk, de werk-richting, de afstelling van de voeding, het werkstuk en de ondersteuning van het werkstuk. Voer een risicobeordeling uit met betrekking tot bevaren door trillingen en tref geschikte beheersmaatregelen voor deze bevaren.
2. Bootstelling aan trillingen kan onherstelbare schade aanrichten aan de zenuwen en bloedvaten van de handen en armen.
3. Draag warme kledingijdens het werkden onder koude omstandigheden, en houd uw handen warm en droog.
4. U kurz gevoelloosheid, tintelen, pijn of ver-droging van de huid van uw vingers of handen ervaren. Vraag een vakbekwame bedrijfsarts om medisch advies aangaande uw algemene activiteiten.
5. Bedien en onderhoud het gereedschap zoals aanbevolen in deze instructies om een onnodige toename van de trillingsniveauaus te voorkomen.
6. Houd het gereedschap vast met een lichte, maar veilige grep,ondat het risico door trillingen doorgaans groter is wanner de grijkracht hoger is.

Aanvullende waarschuwingen voor pneumatische gereedschappen

1. Perslucht kan ernstig letsel veroorzaken.
2. Sluit algtd de luchttoevoer af en koppel het gereedschap los van de luchttoevoer wanneer u het Niet gebruikt.
3. Koppel het gereedschap algijd los van de persluchttoevoer voordat u accessoires verwisselt, afstelingen en/of reparatiesuitvoert, en het gereedschap verplaatst van de ene werkplek maar de andere.

4. Houd uw vingers uit de buurt van de trekker wanner u het gereedschap Niet gebruikt en wanner u het verplaatst van de ene werkplek maar de andere.

5. Richt de perslucht nooit op uzelf of iemand anders.

6. Een zwiepende slang kan ernstig letsel veroorzaken. Controller alkijd op beschadigde of losse slangen of koppelingen.
7. Draag een pneumatisch gereedschap nooit aan+zijn slang.
8. Sleep een pneumatisch gereedschap nooit aan zichn slang.
9. Bij gebruik van pneumatische gereedschappen mag u nooit de maximumwerkdruk (ps max) overschrijden.
10. Pneumatische gereedschappen mogen uitsluitend worden gevoed door perslucht van de laagste druk die vereist is voor de werkwijze om het geluids- en trillingsniveau te verlagen en de slijtage te minimaliseren.
11. Als zuurstof of brandhaar gas worden gebrukt om pneumatische gereedschappen te bedieren, ont staat brand- en explosiegevaar.
12. Wees voorzichtig bij het gebruik van pneumatiche gereedschappen aangezien het gereed-schap koud kan worden waardoor de grip en controle+kunnen afnemen.

Aanvullende waarschuwingen voor gereedschappen met de möglichkheid van herhaaldelijk schieten

1. Plaats uw vinger nooit om de trekker wanner u het gereedschap oppakt, wanner u waar een andere werkplek of -positie gaat, en wanner u met het gereedschap loopt oùdat de vinger om de trekker tot onbedoelde bediening van het gereedschap kan leiden. Voor gereedschappen waarop de bedieningsfunctie kan worden gekozen, controleert u altijd het gereedschap voor gebruik om er zeker van teijken dat de correcte bedieningsfunctie is gekozen.
2. Op dit gereedschap kan de bedieningswijze worden gekozen uit herhaaldelijk schieten of continu schieten door middel van een bedie-ningsfunctie-keuzeknop, of het gereedschap werkt met herhaaldelijk schieten of continu schieten en is gemarkeerd met het bovenstaande symbool. Het beoogde gebruik is voor productietoeepassingen, zoals pallets, meubels, huizenbouw, stoffering en plaatwerk.
3. Bij gebruik van dit gereedschap waar bij de bedieningswijze kan worden gekozen, controleert u.altijd of het in de correcte bedieningsfunctie staat.
4. Gebruik dit gereedschap nicht in de bedienings-functie herhaaldelijk schieten in toepassingen zoals het sluiten van kisten of kratten en het bevestigen van transportbeveiligingssystemen op vrachtwagens en aanhangers.
5. Wees voorzichtig bij het verplaatsen van de ene bevestigingsplaatsaar de andere.

Veiligheidsvoorzieningen

1. Controller voor gebruik dat alle veriligeidsystemen goed werken. Het gereedschap mag Niet werken als alleen de trekkerschakelaar worden ingeknepen of als alleen de contactschoen op het hout worden gedrukt. Het gereedschap mag alleen werken als beiden handelingen tegelijkertijd wordenuitgevoerd. Test op möglichke defecte werkig wanner geen bevestigingsmiddelen zijn geladen en de aandrukker helemaaluitgetrokken is.
2. De trekker vastzetten in de AAN-stand is zeer gevaarlijk. Probeer nooit de trekker vast te zetten.
3. Probeer Niet de contactschoen voortdurend ingedrukt te houden met tape of draad. Dit kan leiden tot de dood of ernstig letsel.
4. Controller altijd de contactschoen volgens de instructies in deze gebruiksaanwijzing. Als het verilgheidsmechanisme Niet goed werkt, kuren bevestigingsmiddelen per ongeluk worden ingedraaid.

Service

1. Voer reinigings- en onderhoudswerkzaamheden onmiddelijk uit nadat u klaar bent metwerken. Houd het gereedschap in optimale condi-tie. Smeer bewegende delen om roesten te voorkomen en sijtage door wrijving te minimisieren. Veeg alle stof van de onderdelen af.
2. Vraag een erkend Makita-servicecentrum regelmatig het gereedschap te inspecteren.
3. Om de VEILIGHEID en BETROUWBAARHEID van het gereedschap te handhaven, dienen onderhoud en reparaties te worden uitgevoerd door een erkend Makita-servicecentrum, en altijd met gebruikmaking van originele Makita-verbangingsonderdelen.
4. Houd u aan deplaatselijke regelgeving bij het verwerken van het gereedschap.

BEWAAR DEZE INSTRUCTIES.

WAARSCHUWING: Laat u NIET misleiden door een vals gevoel van comfort en bekendheid met het gereedschap (na veelvuldig gebruik) en neem alle veriligeidsvoorschriften van het betreffende gereedschap altijd strikt in acht. VERKEERD GEBRUK of het Niet naleven van de veriligeidsvoorschriften in deze gebruiksaanwijzing kan leiden tot ernstig persoonlijk letsel.

BESCHRIJVING VAN DE ONDERDELEN

Fig.1: 1.Trekker 2.Neusadapter (contactschoen) 3.Haak 4.Magazijn

BEVESTIGEN

De compressor selecteren

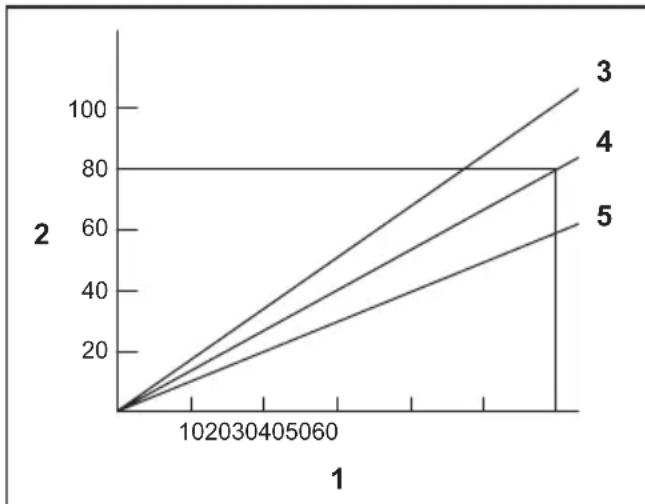

1. Nagelsnelheid (aantal per minuit) 2. Compressor luchtopbrengst per minuit (L / min) 3.0,83 MPa (8,3 bar) 4.0,66 MPa (6,6 bar)5.0,49 MPa (4,9 bar)

De luchtcompressor要去 voldoen aan de vereisten van EN60335-2-34.

Gebruik een compressor die ruimschoots voldoende druk en luchtopbrengst levert om een rendabele werk ing te garanderen. De grafiek toont de verhouding tussen de nagelsnelheid, de toepasselijkde druk en de luchtopbrengst van de compressor.

Bijvoorbeeld, wanneer u nagelt met een frequentie van ongeveer 60 keer per minuut bij een druk van 0,66 MPa (6,6 bar), is een compressor met een luchtopbrengst vaneer dan 80 liter/minuut vereist.

Wanner de aangevoerde luchtdruk de nominale druk van het gereedschap overschrijdt, dienen drukregelaars te worden gezruikt om de luchtdruk te verlagen tot de nominale druk. Als u dit Niet doet, bestaat gevaar voor ernstig letsel van de gebruiker van het gereedschap of van Personen in de buurt.

De luchtslang selecteren

ALET OP: Een lage luchtopbrengst van de compressor, een te lange luchtslang of een luchtslang met eenkleinere diameter in verhouding tot de nagelsnelheid, hunnen leiden tot een verminderde nagelkracht van het gereedschap.

Fig.2

Gebruik een zo groot en kort möglichke persluchtslang om verzekererd te zijn van ononderbroken en efficiennt nagelen.

Als het intervalCUSen twee nagels 0,5 seconde is, wordt bij een luchtdruk van 0,49 MPa (4,9 bar),een persluchslang met een binnendiameter vaneer dan 6,5 mm en een lengte van minder dan 20m aanbevolen. Persluchslangen moeten een nominale minimumwerkdruk hebben van 1,03 MPa (10,3 bar) of 150 percent van de maximumdruk die door het systeme worden geleverd, alaar gelang welke hoger is.

Smering

Fig.3

Om van maximale prestaties verzekerdt te zijn, monteert u een luchtset (smeerinrichting, drukregelaar, luchtfilter) zo zich möglichk bij het gereedschap. Stel de smeerinrichting zodenig in dat voor iedere 50 nagels een druppel smeerolie worden geleverd.

Als geen luchtset worden gebruikt, smeert u het gereed-schap met olie voor pneumatisch gereedschap door 2 (twee) of 3 (drie) druppels in de luchtslangkoppeling aan te brengen. U dient dit voor en na ieder gebruik te doen.

Voor een goede smering moet het gereedschap enkele keren worden bediend nadat de olie voor pneumatisch gereedschap is aangebracht.

Fig.4: 1. Olie voor pneumatisch gereedschap

BESCHRIJVING VAN DE FUNCTIONS

ALET OP: Laat alkijd de trekker los en koppel alkijd de persluchtslang los voordat u de werkung van het gereedschap controeert of afstelt.

De nageldiepte instellen

Fig.5: 1. Stelknop

Om de nageldiepte af te stellen, draait u de instelknop. De nageldiepte is het grootst wonneer de instelknop zo ver möglichk in richting A, aangegeven in de afbeelding, is gedraaid. De diepte worden geringer naarmate de instelknop in richting B worden gedraaid.

Als de nagels Niet diep genoeg worden geschoten, zichs nicht verwijl de instelknop zo ver möglichk in richting A is gedraaid, verhoogt u de luchtdruk.

Als de nagels te diep worden geschoten ondanks dat de instelknop zo ver möglichk in richting B is gedraaid, verlaagt u de luchtdruk.

Algemeen gesproken, gaat het gereedschap langer mee als het worden gebruikt met een lagere luchtdruk en de instelknop is ingesteld op een grotere nageldiepte.

Haak

ALET OP: Hang het gereedschap Niet op aan de haak op een hoge plaats of op een möglichk instabiele plaats.
ALET OP: Hang de haak Niet aan uw broek-riem. Als het nagelpistool per ongeluk valt, kan het een nagel schieten waardoor persoonlijk letsel kan ontstaan.

Fig.6: 1.Haak

De haak is handig om het gereedschap tijdelijk aan op te hangen.

Luchtblazer

ALET OP: Richt de uitsroomopening van de luchtblazer Niet op iemand. Houd verder uw handen en voeten uit de buurt van de uitsroomopening. Als per ongeluk op de knop van de luchtblazer worden gedrukt, kan persoonlijk letsel ontstaan.
ALET OP: Controller altijd uw omgeving voordat u de luchtblazer gebruikt. Weggeblazen stof of voorwerpen hunen iemand raken.
ALET OP: Sluit de luchtslang Niet aan en koppel hem Niet los terwijl u op de knop van de luchtblazer drukt.

De lucht die worden aangevoerd maar het gereedschap, kan tevens worden gebruikt als een luchtblazer. U kunt het werkgebied schoonblazen door op de knop achterop de handgreep te drukken.

Fig.7: 1.Knop

KENNISGEVING: Na gebruik van de luchtblazer, is de schroefkracht van het gereedschapijdelijk lager. Wacht in dat geval totdat de luchtdruk waar is opgebouwd.

KENNISGEVING: Voer eerst proefblazen uit als u de luchtblazer wilt gebruiken onmiddelijk nadat olie is aangebracht. Mogelijk worden oliespetters tezamen met de lucht eruit geblazen.

MONTAGE

ALET OP: Laat alkijd de trekker los en koppel alkijd de persluchtslang los van het gereedschap voordat u enige werkzaamheden aan het gereed-schapuitvoert.
ALET OP: Gebruik nagels van bezelfde soort, grotte en uniforme lenghte wanner u nagels laadt in het magazijn.

De nagelrol in het gereedschap laden

1. Trek de hendel van de aandrukkeraar achteren tot deze worden vergrendeld aan de achterkant van het magazijn.
   Fig.8: 1. Hendel van de aandrukker
2. Plaats een strip nagels in de sleuf in de achterkant van het magazijn en schuif de strip in de richting van deschietmond.
   ▶ Fig.9: 1. Magazijn
3. Druk op de drukknop en schuif de hendel van de aandrukker voorzichtig gegen het uiteinde van de strip.
   Fig.10: 1. Drukknop 2. Hendel van de aandrukker

ALET OP: Houd.altijd de hendel van de aandrukker vast wonneer u op de drukknop drukt om de hendel van de aandrukker terug te duwen omdat anders de hendel van de aandrukker plotseling beweegt en persoonlijk letsel kan ontstaan.

Afmetingen van de bevestigingsmiddelen

Alleen de volgende bevestigingsmiddelen können worden gebrukt in het gereedschap.

Afbouwnagels 16 gauge

Fig.11

Maximum

Fig.12: (1) 64 mm

Minimum
Fig.13: (1) 2,8 mm (2) 1,6 mm (3) 1,2 mm (4) 25 mm (5) 1,4 mm

Nagels verwijderen

1. Trek de hendel van de aandrukkeraar achteren tot deze worden vergrendeld aan de awhilekant van het magazijn.
2. Schuif de nagels maar deijkenkant van het magazijn en haal ze eruit.

Neusadapter

Om te voorkomen dat het oppervlak van het werkstuk wordtbekrast of beschadigd,brengt u de neusadapteren aan.
Fig.14: 1. Neusadapter 2. Contactschoen
Een reserve neusadapter worden bewaard op deplaats aangegeven in de afbeelding.
Fig.15: 1. Reserve neusadapter

De luchtslang aansluiten

LET OP: Leg uw vinger Niet om de trekker terwijl u de luchtslang aansluit.

▶ Fig.16: 1. Mannelijke luchtslangkoppeling 2. Vrouwelijkke luchtslangkoppeling

Bevestig de rouwelijkke luchtslangkoppeling op de slang aan de mannelijke luchtslangkoppeling op het gereedschap. Controller of de rouwelijkke luchtslangkoppeling stevig op+zijnplaats vergrendeld is nadat deze is aangebracht op de mannelijke luchtslangkoppeling.

Een luchtslangkoppeling dient op of zich bij het gereed-schap te worden aangebracht zodat de luchtdruktank ontlast za worden wanner de luchttoevoerkoppeling worden losgemaakt.

BEDIENING

ALET OP: Verzeker u ervan dat alle verilgheids-voorzieningen in werkende staat verkeren voordat u het gereedschap geleukt.

De bedieningsfunctie kiezen

ALET OP: Verzeker u er alkijd van dat de bedie-ningsfunctie-keuzeknop in de correcte stand staat voor de gewenste nagelfunctie voordat u begint te nagelen.

Fig.17: 1. Bedieningsfunctie-keuzeknop

Enkelvoudige openvolgende bedieningsfunctie:

U kunt een nagel schieten met een afzonderlijke handeling. Kies deze functie wanner u een nagel voorzichtig en nauwkeurig wilt schieren.

Om deutsche functie te kiezen, zet u de bedieningsfunctie-keuzeknop in de stand

Herhaaldelijk-schietenfunctie:

U kunt nagels acheter elkaar schieten door de contact-schoen herhaaldelijk op het materiaal te drukken verwijl u de trekker ingeknepen houdt.

Om deutsche functie te kiezen, zet u de bedieningsfunctie-keuzeknop in de stand

De correcte werkung controleren voor gehruik

Controleer voor gebruik altijd de volgende punten.

• Verzeker u ervan dat het gereedschap Niet gaat werkken door alleen maar de luchtslang aan te sluiten.
• Verzeker u ervan dat het gereedschap Niet gaat werken door alleen maar de trekker in te knijpen.
  Verzeker uervaan dat het gereedschap Niet gaat werkden door alleen maar de contactschoen gegen het werkstuk te drukken zonder de trekker in te knijpen.
  Zorg bij enkelvoudige werkung ervoor dat het gereedschap Niet werkt als eerst de trekker worden ingeknepen en daarna de contactschoen gegen het werkstuk worden gedrukt.

Enkelvoudige werking

ALET OP: Druk de contactschoen Niet met grote kracht gegen het werkstuk. Knijp bovendien de trekker volledig in en houd deze na het nagelen gedurende 1 tot 2 seconden ingeknenpen.

Zelfs in de nagelmethode "enkelvoudige werkung" zal een half ingeknepen trekker leiden tot onverwacht nagelen zodra de contactschoen weeher het werkstuk raakt.

Druk de contactschoen gegen het werkstuk en knijp de trekker helemaal in.

Haal na het nagelen de contactschoen van het werkstuk af en LAST daarna de trekker los.

Fig.18

Continue Werking

Knijp eerst de trekker in en druk daarna de contact-schoen gegen het werkstuk.

Fig.19

Droogschietpreventiemechanisme

Dit gereedschap is uitergerust met een droogschnittpreventiemechanisme. Wanner er nog weinig nagels over zich in het magazijn, worden de contactschoen vergrendeld in de Niet-ingedrukte stand om te voorkomen dat het gereedschap worden bediend. Laad neue nagels om het gebruik te hervatten.

Vastgelopen nagels verwijderen

ALETOP:Laat altijd de trekker los en koppel de slang los voordat u vastgelopen nagels verwijdert.

ALETOP: Gebruik geen verrormde nagels of strippen nagels. Als u dit toch doet, worden de nagels Niet goed aangevoerd.

Volg de procedure in "Nagels verwijderen" om de nagels uit het magazijn te verwijderen.

Open de vergrendeling en ontgrendel de deur, en verwijder daarna de vastgelopen nagel.

Fig.20: 1. Vergrendeling 2. Deur

ONDERHOUD

ALET OP: Laat altijd de trekker los en koppel altijd de persluchtslang los van het gereedschap voordat u probeert inspectie- of onderhoudswerkzaamheden uit te voeren.

KENNISGEVING: Gebruik nooit benzine, was-benzine, thinner, alcohol en dergelijkke. Hierdoor kunnen verkleuring, verrormingen en barsten wordenveroorzaakt.

Nagels

Wees voorzichtig bij het hanteren van de nagelstrippen en de doos ervan. Als de nagelstrippen grof behandeld worden, hunnen ze verrorm worden waardoor een slechte nagelaanvoer ontstaat.

Voorkom dat nagels worden opgeslagen in een zeer vochtige of warne ruimte of op een plek die is blootgesteld aan direct zonlicht.

Het nagelpistool onderhoden

Controleer voor gebruik het gereedschap algijd eerst op algehele conditie en loszittende schroeven. Draai.Deze zo nodig vast.

Inspecteer het gereedschap dagelijks met losgekoppelde persluchtslang op vrij beweging van de contactsohen en trekker. Gebruik het gereedschap Niet als de contactschoen of de trekker vastloopt of klemt.

Wanner het gereedschap gedurende een lange tijd Niet gebruikt gaat worden, smeert u het gereedschap met olie voor pneumatisch gereedschap en bewaart u het gereedschap op een veilige plaats. Voorkom bloatstelling aan direct zonlicht en/of een vochtige of warmer omgeving.

Fig.21

Onderhoud van de compressor, persluchtinstallatie en luchtslang

Tap na gelebruik aktijd de compressortank en het luchtfilter af. Als vocht in het gereedschap terechtkomt, können de prestaties verslechteren en kan het gereedschap defect raken.

Fig.22: 1.Aftapkraantje
Fig.23: 1. Luchtfilter

Controleer regelmatig of er voldoende olie voor pneumatisch gereedschap zit in de smeerinrichting van de persluchtinstallatie. Als onvoldoende smeringplaatsvindt, slijten de O-ringen snel.

▶ Fig.24: 1. Smeerinrichting 2. Olie voor pneumatisch gereedschap

Houd de luchtslang uit de buurt van ditte (meer dan 60 ^ C ) en chemicaliën (thinner, sterke zuren of basen).
Houd de slang ook uit de buurt van obstakels waaraan dezeijdens het gebruik zou hunnen blijven haken.
Houd de slang ook uit de buurt van scherpe randen enplaatsen die beschadiging of schuurplekken op de slang hunnen veroorzaken.

Om de VEILIGHEID en BETROUWBAARHEID van het gereedschap te handhaven, dienen alle reparations, onderhoud of afstelingen te worden uitgevoerd bij een erkend Makita-servicecentrum of de Makita-fabriek, en.altijd met gebruik van Makita-verbangingsonderdelen.

ALET OP: Deze accessoires of hulpstukken worden aanbevolen voor gebruik met het Makita gereedschap dat in deze gebruiksaanwijzing is beschreiben. Bij gebruik van andere accessoires of hulpstukken bestaat het gevaar van persoonlijke letsel. Gebruik de accessoires of hulpstukken uitsluitend voor hun bestemde doel.

Wenst u meer bijzonderheden over deze accessoires, neem dan contact op met hetplaatselijkke Makita-servicecentrum.

Nagels
Luchtslang
Veiligheidsbril

OPMERKING: Sommige items op de lijst(AP)nen inbegrepen in de doos van het gereedschap als standard toebehoren. Deze kuren van land tot land verschillen.
