KULLANIM KILAVUZU DCU180Z MAKITA

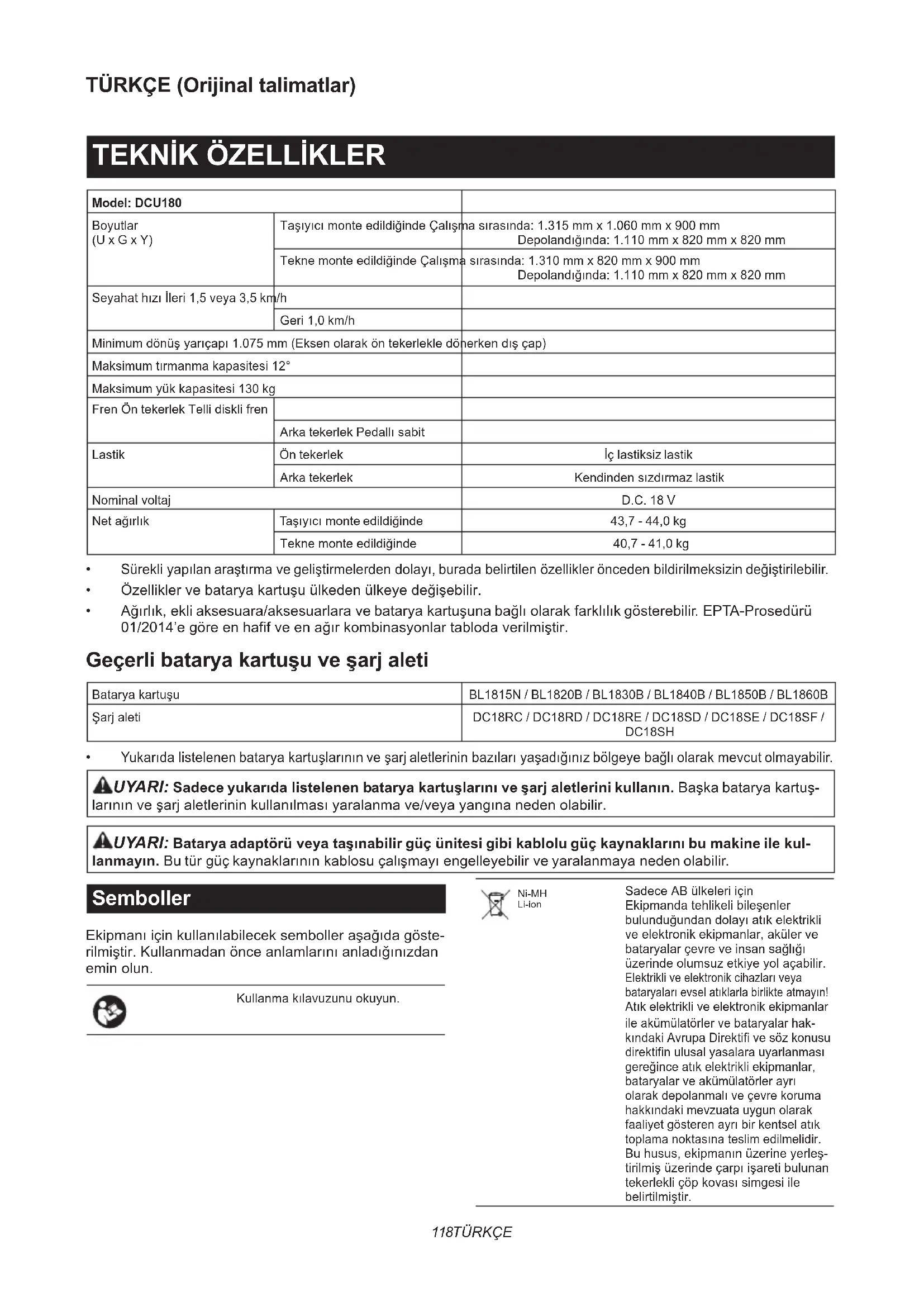

Model: DCU180 Boyutlar (U x G x Y) Taşıyıcı monte edildiğinde Çalışma sırasında: 1.315 mm x 1.060 mm x 900 mm Depolandığında: 1.110 mm x 820 mm x 820 mm Tekne monte edildiğinde Çalışma sırasında: 1.310 mm x 820 mm x 900 mm Depolandığında: 1.110 mm x 820 mm x 820 mm Seyahat hızı İleri 1,5 veya 3,5 km/h Geri 1,0 km/h Minimum dönüş yarıçapı 1.075 mm (Eksen olarak ön tekerlekle dönerken dış çap) Maksimum tırmanma kapasitesi 12° Maksimum yük kapasitesi 130 kg Fren Ön tekerlek Telli diskli fren Arka tekerlek Pedallı sabit Lastik Ön tekerlek İç lastiksiz lastik Arka tekerlek Kendinden sızdırmaz lastik Nominal voltaj D.C. 18 V Net ağırlık Taşıyıcı monte edildiğinde 43,7 - 44,0 kg Tekne monte edildiğinde 40,7 - 41,0 kg

Sürekli yapılan araştırma ve geliştirmelerden dolayı, burada belirtilen özellikler önceden bildirilmeksizin değiştirilebilir.

• Özellikler ve batarya kartuşu ülkeden ülkeye değişebilir.

• Ağırlık, ekli aksesuara/aksesuarlara ve batarya kartuşuna bağlı olarak farklılık gösterebilir. EPTA-Prosedürü 01/2014’e göre en hafif ve en ağır kombinasyonlar tabloda verilmiştir. Geçerli batarya kartuşu ve şarj aleti Batarya kartuşu BL1815N / BL1820B / BL1830B / BL1840B / BL1850B / BL1860B Şarj aleti DC18RC / DC18RD / DC18RE / DC18SD / DC18SE / DC18SF / DC18SH

Yukarıda listelenen batarya kartuşlarının ve şarj aletlerinin bazıları yaşadığınız bölgeye bağlı olarak mevcut olmayabilir. UYARI: Sadece yukarıda listelenen batarya kartuşlarını ve şarj aletlerini kullanın. Başka batarya kartuş- larının ve şarj aletlerinin kullanılması yaralanma ve/veya yangına neden olabilir. UYARI: Batarya adaptörü veya taşınabilir güç ünitesi gibi kablolu güç kaynaklarını bu makine ile kul- lanmayın. Bu tür güç kaynaklarının kablosu çalışmayı engelleyebilir ve yaralanmaya neden olabilir. Semboller Ekipmanı için kullanılabilecek semboller aşağıda göste- rilmiştir. Kullanmadan önce anlamlarını anladığınızdan emin olun. Kullanma kılavuzunu okuyun. Ni-MH Li-ion Sadece AB ülkeleri için Ekipmanda tehlikeli bileşenler bulunduğundan dolayı atık elektrikli ve elektronik ekipmanlar, aküler ve bataryalar çevre ve insan sağlığı üzerinde olumsuz etkiye yol açabilir. Elektrikli ve elektronik cihazları veya bataryaları evsel atıklarla birlikte atmayın! Atık elektrikli ve elektronik ekipmanlar ile akümülatörler ve bataryalar hak- kındaki Avrupa Direktifi ve söz konusu direktifin ulusal yasalara uyarlanması gereğince atık elektrikli ekipmanlar, bataryalar ve akümülatörler ayrı olarak depolanmalı ve çevre koruma hakkındaki mevzuata uygun olarak faaliyet gösteren ayrı bir kentsel atık toplama noktasına teslim edilmelidir. Bu husus, ekipmanın üzerine yerleş- tirilmiş üzerinde çarpı işareti bulunan tekerlekli çöp kovası simgesi ile belirtilmiştir.119 TÜRKÇE Kolu sonuna kadar aşağı çekin ve taşıyıcı veya teknenin kilitli olduğun-dan emin olun.Dik yokuşlarda yön değiştirmeyin.Cisimleri düz zeminde yükleyin ve boşaltın.Cisimleri taşıyıcı veya tekneye eşit olacak şekilde yükleyin.Bu makine umuma açık yollarda kullanılamaz.İnsan taşımak için kullanmayın.Yağmura maruz bırakmayın.Bip sesini iptal etmek için anahtar tetiği bırakın ve fren kolunu çekin.Işına bakmayın.AB Dış Mekan Gürültü Direktifi uyarınca garanti edilen ses gücü seviyesi.Avustralya NSW Gürültü Kontrol Mevzuatı uyarınca ses gücü seviyesi Kullanım amacı Makine, batarya tahrikli destekle cisimleri yüklemek ve taşımak amacıyla tasarlanmıştır. Gürültü Tipik A-ağırlıklı gürültü düzeyi (EN62841-1 standardına göre belirlenen): Ses basınç seviyesi (L

): 70 dB (A) veya daha az Belirsizlik (K): 3 dB (A) İşlem sırasında gürültü seviyesi 80 dB (A)’yi geçebilir. NOT: Beyan edilen gürültü emisyonu değer(ler)i bir standart test yöntemine uygun şekilde ölçülmüştür ve bir aleti bir başkasıyla karşılaştırmak için kullanılabilir. NOT: Beyan edilen gürültü emisyonu değer(ler) i bir ön maruz kalma değerlendirmesi olarak da kullanılabilir. UYARI: Kulak koruyucuları takın. UYARI: Elektrikli aletin gerçek kullanımı sıra- sındaki gürültü emisyonu, aletin kullanım biçim- lerine, özellikle işlenen iş parçasının türüne bağlı olarak beyan edilen değer(ler)den farklı olabilir. UYARI: Gerçek kullanım koşullarındaki tah- mini maruziyeti baz alan, operatörü koruyacak güvenlik önlemlerini mutlaka belirleyin (çalışma döngüsü içerisinde aletin kapalı olduğu ve aktif durumda olmasının yanı sıra boşta çalıştığı zamanlar gibi, bütün zaman dilimleri göz önünde bulundurarak). Titreşim Titreşim toplam değeri (üç eksenli vektör toplamı) (EN62841-1 standardına göre hesaplanan): Çalışma modu: yüksüz çalışma Titreşim emisyonu (a

NOT: Beyan edilen titreşim toplam değer(ler)i bir standart test yöntemine uygun şekilde ölçülmüştür ve bir aleti bir başkasıyla karşılaştırmak için kullanılabilir. NOT: Beyan edilen titreşim toplam değer(ler)i bir ön maruz kalma değerlendirmesi olarak da kullanılabilir. UYARI: Elektrikli aletin gerçek kullanımı sıra- sındaki titreşim emisyonu, aletin kullanım biçim- lerine, özellikle işlenen iş parçasının türüne bağlı olarak beyan edilen değer(ler)den farklı olabilir. UYARI: Gerçek kullanım koşullarındaki tah- mini maruziyeti baz alan, operatörü koruyacak güvenlik önlemlerini mutlaka belirleyin (çalışma döngüsü içerisinde aletin kapalı olduğu ve aktif durumda olmasının yanı sıra boşta çalıştığı zamanlar gibi, bütün zaman dilimleri göz önünde bulundurarak). EC Uygunluk Beyanı Sadece Avrupa ülkeleri için EC uygunluk beyanı bu kullanım kılavuzuna Ek A olarak eklenmiştir.

Genel elektrikli alet güvenliği uyarıları UYARI: Bu elektrikli aletle birlikte sunulan tüm güvenlik uyarılarını, talimatları, çizimleri ve teknik özellikleri okuyun. Aşağıda verilen talimatlara uyul- maması elektrik şoku, yangın ve/veya ciddi yaralan- malar ile sonuçlanabilir. Tüm uyarıları ve talimatları ile- ride başvurmak için saklayın. Uyarılardaki “elektrikli alet” terimi ile ya prizden çalışan (kordonlu) elektrikli aletiniz ya da kendi aküsü ile çalı- şan (kordonsuz) elektrikli aletiniz kastedilmektedir. Akülü el arabası güvenlik uyarıları

1. Makineyi kullanırken daima kaymaz ve koru-

yucu ayakkabı giyin. Kaymaz, kapalı topuklu güvenlik botları ve ayakkabıları yaralanma riskini azaltır.

2. Cisimleri/malzemeleri taşımadan önce yolu

kontrol edin. Yolu tanımak ve yük altındaki maki- neyi güvenli bir şekilde sürmek için yeterince geniş olduğundan emin olmak makinenin kontrolünü kaybetmeyi azaltmaya yardımcı olur.120 TÜRKÇE

3. Kaygan, oynak ve dengesiz arazide çok

dikkatli olun. Islak çimenlik alanlar, kar veya buz gibi ıslak ve kaygan yüzeyler ile kum veya çakıllı yüzeyler gibi dengesiz arazi makinenin çekiş gücünü kaybetmesine neden olabilir ve manevra yeteneğini, frenleme ve dengeyi olumsuz etkileyebilir.

4. Makineyi aşırı dik yokuşlarda kullanmayın.

Bu, yaralanma ile sonuçlanabilecek kontrol kaybı, kayma ve düşme riskini azaltır. Önerilen maksi- mum eğim ve yan eğimden daha eğimli yokuşlar dengesizlik riskini artırabilir ve güvenli bir şekilde durma yeteneğini olumsuz etkileyebilir.

5. Yokuşlarda çalışırken daima yere sağlam

basın, her zaman yokuş cephesinde yanla- masına çalışın, asla yokuş aşağı veya yukarı çalışmayın ve yön değiştirirken çok dikkatli olun. Bu, yaralanma ile sonuçlanabilecek kontrol kaybı, kayma ve düşme riskini azaltır.

6. Mümkün olan her durumda durmak, yükleme

ve boşaltma yapmak için düz alanları kullanın ve makineyi yokuşta asla gözetimsiz bırakma- yın. Makine yokuşta dururken, düz zeminde durur- kenkine göre daha dengesizdir.

7. Yokuşlarda dururken makineyi yokuş yukarı

veya yokuş aşağı bırakın ve frensiz tekerlek- lere takoz koyun. Makine yokuşta yanlamasına dururken daha az dengelidir. Frensiz tekerlekler, özellikle nakil tekerleği tipinde olanlar, potansiyel olarak dönebilir ve ön tekerlek park freni çekili olsa bile yokuş aşağı gidebilir.

8. Makineyi gözetimsiz bırakırken makine güvenli

durdurma alanına alınınca park frenini çekin. Park freni ön tekerleğin istenmeyen hareketini engeller ve dengeyi artırabilir.

9. Rampaların temiz, güçlü ve emniyetli olduğun-

dan emin olun. Yaralanma riskini azaltmak için tüm rampalar oynak döküntülerden temiz olmalı ve üzerinden geçmesi beklenen yüklerin ağırlı- ğına dayanabilecek kadar güçlü olmalıdır. Yük altında bel vermeleri ve bir taraftan diğer tarafa hareketi ortadan kaldırmak için altlarında ve her iki tarafında yeterli bloklama mevcut olmalıdır. Tüm rampalar, üzerlerinde yükleri taşırken yere sağlam basmayı sağlayacak kadar geniş olmalıdır.

10. Yükü boşaltmıyorken ve makineyi depolarken

teknenin aşağıda ve tekne ile boşaltma kapak- larının emniyetli bir şekilde mandallanmış olduğundan emin olun. Mandalı açık tekneler veya boşaltma kapakları beklenmedik şekilde açılabilir veya kayabilir.

11. Açık alanlarda korkuluk etekleri veya korku-

luklar olmadan rampaları uzatmaktan kaçının. Yüksek açık alanlar ve açık çukurlar kazara düşmelere davetiye çıkarırlar ve ciddi yaralanma potansiyelini artırırlar. Makinenin rampanın dışına sürülmesini engellemek için açık alanların üzerin- deki rampalarda korkuluk etekleri veya korkuluklar kullanın.

12. Kullanmadan önce tüm sabitleme vidalarının

iyice sıkıldıklarını kontrol edin. Arka tekerlekler- deki ve açık tip taşıyıcı ön ve yan duvarlarındaki sabitleme vidaları, makinenin bu ayarlanabilir parçalarının istenmeyen hareketini engellemek için sabitlenmelidir.

13. Makineyi fazla yüklü durumda asla kullanma-

yın. Makinenin taşınacak cisimler veya malzeme- ler için uygun kapasite değerine sahip olduğundan emin olun. Fazla yükler makinenin manevra yap- masını ve durmasını zorlaştırır, durma süresini ve mesafesini artırır ve dengesizlik riskini artırır.

14. Makineyi hiçbir zaman fazla istienmiş

durumda kullanmayın. Tablanın kenar yük- sekliğini geçecek veya tablanın kenarlarından sarkacak şekilde malzeme istienmesi makinenin kontrol edilemeyecek şekilde denge ve kontrol dışına çıkmasına neden olabilir.

15. Yükleri sabitlemek için kaplar ve bağlama

tertibatı kullanın. Oynak ve/veya sabitlenmemiş yüklerin kayma olasılığı daha fazla olup denge ve kontrol kaybına neden olabilir.

16. Tutamakları daima sıkıca tutun. Kontrol kaybı

yaralanma riskini artırabilir.

17. Güvenlik anahtarını kullanımda değilken çıka-

rın. Güvenlik anahtarı makinenin çocuklar veya diğer eğitimsiz ya da yetkisiz kişilerce istenmeyen, tahrikli kullanımını engeller. Anahtar olmadan elektrik gücü “açık” duruma getirilemez.

18. Bu makine umuma açık yollarda kullanılamaz.

El arabasının umuma açık yollarda kullanılması yasalara aykırıdır ve yerel yargı cezalarına yol açabilir ve ilaveten yaralanmaya neden olabilir.

Bu makineyi nakletmek için yüklerken ve/veya indi- rirken ya da bu makineyi farklı seviyeler arasında taşırken kaymaz ve ayrılma önleme işlevli sağlam bir plaka kullanın. Plaka eğiminin 12°’yi geçme- diğinden emin olun ve makine üzerinde yavaş ve dikkatli bir şekilde işlem yapın. Dengesiz ve hızlı işlem, devrilme ve/veya düşmeye neden olabilir.

20. Bu makineyi parçalarına ayırmayın, onarmayın

veya modifiye etmeyin. Kullanım

1. Makineyi kullanırken makinenin arkasında

durun ve tutamakları sıkıca tutun.

2. Makineyi, üzerine binerek kullanmayın.

Makineye başka kişilerin binmesine izin vermeyin.

4. Makineyi geri geri kullanırken veya arkaya

doğru yürürken arkanıza dikkat edin ve kayma veya tökezlemeye karşı dikkatli olun.

5. Cisimlere çarpma riski olduğundan görüş

zayıfsa makineyi kullanmayın.

6. Makineyi engebeli zeminde kullanırken hızı

düşürün ve dikkatli olun.

7. Makineyi kullanırken banketin çökmesinden

dolayı devrilmeyi engellemek için yumuşak zeminden kaçının.

8. Makineyi, yukarı eğimi 12°’nin üzerinde olan

yokuşlarda kullanmayın.

9. Herhangi bir anormallik tespit ederseniz maki-

neyi düz bir zeminde durdurun. Makineyi kont- rol etmeden önce fren kolunu çekerek freni kilitleyin ve daha sonra gücü kapatın.

Makineyi kullanmadan önce kilitleme kolunun sonuna kadar aşağı indirilerek tamamen kilitlen- diğinden emin olun. Kilit yarım kalırsa yokuş aşağı giderken taşıyıcı veya teknenin yatarak cisimlerin düşmesi sonucu kaza veya yaralanma riski vardır.

11. Kabloları yük veya cisimlere dolaştırmamaya

dikkat edin.121 TÜRKÇE Yokuşlarda kullanım

1. Yokuşları aşmayın.

2. Mutlaka hızı düşürün ve dikkatli olun.

3. Makineyi yokuşlarda başlatırken veya durdu-

rurken dikkatli olun.

4. Yükler yokuşlarda daha az dengeli hale geldi-

ğinden yükleri halatlarla sıkıca sabitleyin.

5. Yolun durumuna bağlı olarak makine dengesiz

hale geldiğinden yükü minimumda tutun.

6. Yokuşlarda görüş engellendiğinden yükün

yüksekliğini minimumda tutun.

7. Makineyi dik yokuşlarda park etmeyin.

Makineyi düz bir zemine park edin, fren kolunu çekerek freni kilitleyin ve daha sonra gücü kapatın.

8. Dik yokuşlarda yön veya hız modu

9. Yukarı yönlü yokuşlarda anahtar tetiği bırak-

mayın. Makine geriye giderek kazaya neden olabilir.

10. Yokuşlarda çalışma yapmadan önce kalan

batarya kapasitesinin yeterli olduğunu kontrol edin. Kalan batarya kapasitesi yeterli değilse bataryayı şarj edin veya şarjlı bir batarya ile değiştirin. Cisimlerin yüklenmesi

1. Cisimleri aşırı yüklemeyin. Cisimleri yüklerken

kılavuzdaki talimatlara ve yük sınırlarına mut- laka uyun.

2. Cisimleri halatlarla sıkıca sabitleyin.

3. Cisimleri taşıyıcı veya tekneye yükleyin.

Cisimler taşıyıcı veya teknenin dışına çıkarsa cisimlerin düşmesi veya duvarlar gibi engellere takılması sonucu kaza riski vardır.

4. Yüklenen cisimlerin göz hizasının altında

kaldığından emin olun. Yük çok yüksek olursa görüşü engellediğinden tehlike oluşturur. Ayrıca yük muhtemelen dengesiz olacağından devrilme ve yaralanma riski söz konusudur.

5. Cisimleri taşıyıcı veya tekneye eşit olacak

şekilde yükleyin. Yükler eşit olacak şekilde yük- lenmezse, yük muhtemelen dengesiz olacağından devrilme ve yaralanma riski söz konusudur.

6. Cisimleri yüklemeden veya makineyi kullan-

madan önce kilitleme kolunun sonuna kadar aşağı indirilerek tamamen kilitlendiğinden emin olun.

7. Dengeyi korumak için ilk önce mutlaka ağır

8. Dik yokuşlarda ön ve yan rayları genişletme-

yin. Yan rayları, hafif cisimler yüklendiğinde genişletin.

9. Ön ve yan rayları genişletirken bunları geniş-

letme sınırını geçmeyecek şekilde genişletin. Yan rayları mutlaka sağ ve sol taraar aynı uzunlukta olacak şekilde genişletin ve cisim- leri eşit olacak biçimde yükleyin.

10. Cisimleri düz zeminde yükleyin ve boşaltın.

11. Taşıyıcı veya tekneyi kaldırırken ve yatırırken

tutamakları ve şaseyi sıkıca tutun ve vücudu- nuz dengede çalışın. Bakım

1. Depolamadan veya kontrol veya bakım yap-

maya kalkışmadan önce mutlaka makineyi düz bir zemine park edin ve fren kolunu kilitleyin. BU TALİMATLARI SAKLAYIN. UYARI: Ürünü kullanırken (defalarca kulla- nınca kazanılan) rahatlık ve tanıdıklık duygusu- nun ilgili ürünün güvenlik kurallarına sıkı sıkıya bağlı kalmanın yerine geçmesine İZİN VERMEYİN. YANLIŞ KULLANIM veya bu kullanma kılavuzunda belirtilen emniyet kurallarına uymama ciddi yara- lanmaya neden olabilir. Batarya kartuşu hakkında önemli güvenlik talimatları

1. Batarya kartuşunu kullanmadan önce, tüm tali-

matları ve (1) batarya kartuşu, (2) batarya ve (3) ürün üzerindeki tüm uyarı işaretlerini okuyun.

2. Batarya kartuşunu parçalarına ayırmayın veya

kurcalamayın. Yangın, aşırı ısı veya patlamaya neden olabilir.

3. Çalışma süresi aşırı derecede kısalmışsa kul-

lanmayı derhal bırakın. Aşırı ısınma, yanma riski hatta patlamaya neden olabilir.

4. Gözünüze elektrolit kaçarsa, gözlerinizi temiz

suyla durulayın ve hemen tıbbi yardım alın. Görme kaybına yol açabilir.

5. Batarya kartuşuna kısa devre yaptırmayın:

(1) Terminallere herhangi bir iletken madde değdirmeyin. (2) Batarya kartuşunu çiviler, madeni paralar, vb. gibi başka metal nesnelerle aynı kaba koymaktan kaçının. (3) Batarya kartuşunu yağmura ya da suya maruz bırakmayın. Kısa devre, büyük bir akım akışına, aşırı ısın- maya, olası yanıklara hatta bataryanın bozul- masına yol açabilir.

6. Aleti ve batarya kartuşunu sıcaklığın 50°C ya

da daha yükseğe ulaştığı yerlerde saklamayın ve kullanmayın.

7. Aşırı derecede hasar görmüş ya da tamamen

kullanılamaz durumda olsa bile batarya kartu- şunu yakmayın. Batarya kartuşu ateşe atılırsa patlayabilir.

Batarya kartuşunu çivilemeyin, kesmeyin, ezme- yin, fırlatmayın, düşürmeyin ya da batarya kar- tuşuna sert bir nesne ile vurmayın. Bu eylemler yangın, aşırı ısı veya patlamaya neden olabilir.

9. Hasarlı bataryayı kullanmayın.

Aletin içerdiği lityum-iyon bataryalar Tehlikeli Eşyalar Yönetmeliğinin gereksinimlerine tabidir. Ticari nakliye işlemleri için, örneğin üçüncü taraar, nakliye acenteleri tarafından yapılan nakliyelerde, paketleme ve etiketleme gereksinimlerine uyulmalıdır. Nakliyesi yapılacak ürünün hazırlanması için, tehlikeli maddeler konusunda uzman bir kişiye danışın. Lütfen muhtemelen daha ayrıntılı olan ulusal yönetmeliklere de uyun. Açık kontakları bantlayın ya da maskeleyin ve bataryayı paketin içinde hareket etmeyecek şekilde paketleyin.122 TÜRKÇE

11. Batarya kartuşunu bertaraf ederken aletten

çıkarın ve güvenli bir yerde bertaraf edin. Bataryanın bertaraf edilmesi ile ilgili yerel düzenlemelere uyunuz.

12. Bataryaları sadece Makita tarafından belirtilen

ürünlerle kullanın. Bataryaların uyumsuz ürün- lere takılması; yangın, aşırı ısınma, patlama ya da elektrolit sızıntısına neden olabilir.

13. Alet uzun süre kullanılmayacaksa batarya

aletten çıkarılmalıdır.

14. Kullanma sırasında ve sonrasında batarya

kartuşu ısınarak yanıklara veya düşük sıcaklık yanıklarına yol açabilir. Sıcak batarya kartuş- ları ile işlem yaparken dikkat edin.

15. Yanıklara neden olabilecek kadar sıcak olabi-

leceğinden kullandıktan hemen sonra aletin terminaline dokunmayın.

16. Batarya kartuşunun terminallerine, deliklerine

ve kanallarına mıcır, toz veya toprak girmesine izin vermeyin. Aletin veya batarya kartuşunun zayıf performans göstermesine veya bozulmasına neden olabilir.

17. Alet yüksek gerilim elektrik güç hatları yakı-

nında kullanımı desteklemediği sürece batarya kartuşunu yüksek gerilim elektrik güç hatları- nın yakınında kullanmayın. Aletin veya batarya kartuşunun arızalanmasına veya bozulmasına neden olabilir.

18. Bataryayı çocuklardan uzak tutun.

BU TALİMATLARI MUHAFAZA

EDİNİZ. DİKKAT: Sadece orijinal Makita bataryalarını kullanın. Orijinal olmayan Makita bataryaları ya da üzerine değişiklik yapılmış bataryaların kullanımı bataryanın patlamasına ve sonuç olarak yangın, kişisel yaralanma ve hasara neden olabilir. Ayrıca Makita aleti ve şarj aletinin Makita tarafından sunulan garantisi de geçersiz olur. Maksimum batarya ömrü için ipuçları

1. Batarya kartuşunu tamamen boşalmadan önce

şarj edin. Aletin gücünün zayıamaya başladı- ğını fark ettiğinizde aleti durdurun ve batarya kartuşunu şarj edin.

2. Tam dolu bir batarya kartuşunu asla yeniden

şarj etmeyin. Aşırı şarj etme bataryanın hizmet ömrünü kısaltır.

3. Batarya kartuşunu 10 °C - 40 °C oda sıcaklı-

ğında şarj edin. Sıcak bir batarya kartuşunu şarj etmeden önce soğumasını bekleyin.

4. Batarya kartuşunu kullanmıyorken aletten

veya şarj aletinden çıkarın.

5. Uzun bir süre (altı aydan daha fazla) kullan-

madığınız durumlarda batarya kartuşunu şarj edin.

Parça adları (taşıyıcı monte edildiğinde) ► Şek.1 1 Kumanda paneli 2 Tutamak3 Anahtar tetik 4 Batarya kutusu5 Ön tekerlek fren kolu 6 Arka tekerlek7 Arka tekerlek fren pedalı8 Lamba9 Ön tekerlek 10 Taşıyıcı Parça adları (tekne monte edildiğinde) ► Şek.2 1 Kumanda paneli 2 Tutamak3 Anahtar tetik 4 Batarya kutusu5 Ön tekerlek fren kolu 6 Arka tekerlek7 Arka tekerlek fren pedalı8 Lamba9 Ön tekerlek 10 Tekne MONTAJ DİKKAT: Makine üzerinde herhangi bir işlem yapmadan önce mutlaka makinenin kapalı ve batarya kartuşunun çıkartılmış olduğundan emin olun. Ana ünite montajı

1. Kaide ünitesini ve tutamakları kutudan çıkarın.

► Şek.3 ÖNEMLİ NOT: Kablolara aşırı güç uygulanma- ması için kaide ünitesini ve tutamakları mutlaka birlikte çıkarın.

2. Ambalaj malzemesini kaide ünitesinin arka tarafı-

nın altına yerleştirin. ► Şek.4: 1. Ambalaj malzemesi

3. Arka tekerlekleri şaseye takın.

► Şek.5: 1. Arka tekerlek ► Şek.6: 1. Arka tekerlek NOT: Arka tekerleklerin yerine destek ayakları takılabilir.

4. Kısa altı köşe başlı cıvataya yaylı rondela ve pulu

geçirin, daha sonra bunları pakette verilen anahtarla sıkın. ► Şek.7: 1. Kısa altı köşe başlı cıvata 2. Yaylı rondela

► Şek.8123 TÜRKÇE ÖNEMLİ NOT: Arka tekerlekleri sıkmak için kısa altı köşe başlı cıvataları kullandığınızdan emin olun. ÖNEMLİ NOT: Arka tekerlekleri her iki tarafta aynı konumda sabitleyin.

5. Tutamakları kaldırın ve daha sonra bunları kaide

ünitesine sokun. ► Şek.9 ÖNEMLİ NOT: Kabloların şekilde “A” ile göste- rilen alana girmesine izin vermeyin. Uzun cisimler kablolara dolanarak kazalara neden olabilir. ÖNEMLİ NOT: Tutamakları kaldırırken ve sokar- ken kablolara aşırı güç uygulamayın. ÖNEMLİ NOT: Tutamakları mutlaka her iki elle kaldırın.

6. Taşıyıcı şasesini öne doğru açın.

► Şek.10: 1. Taşıyıcı şasesi

7. Tutamakları açın, daha sonra uzun altı köşe başlı

cıvataları kaide ünitesine sokun ve ardından somunları pakette verilen anahtarla sıkın. ► Şek.11: 1. Uzun altı köşe başlı cıvata

8. Omuzlu cıvataları arkadan, pakette verilen anah-

tarla sıkın. ► Şek.12: 1. Omuzlu cıvata

9. Kısa altı köşe başlı cıvataları her iki taraftan,

pakette verilen anahtarla sıkarak tutamakları sabitleyin. ► Şek.13: 1. Kısa altı köşe başlı cıvata ÖNEMLİ NOT: Kısa altı köşe başlı cıvataları aşırı güçle sıkmayın. Tutamaklar sabit şekilde tutturula- cak şekilde uygun güçle sıkın. ÖNEMLİ NOT: Kabloları cıvatalarla sıkıştırmayın.

10. Kabloları kelepçelerle sabitleyin.

► Şek.14: 1. Kelepçe

11. Taşıyıcı şasesini katlayın.

► Şek.15: 1. Taşıyıcı şasesi

12. Freni kilitlemek için fren kolunu çekerken kilitleme

düğmesine basın. ► Şek.16: 1. Kilitleme düğmesi 2. Fren kolu DİKKAT: Arka tekerlekler monte edildiyse arka tekerlek fren pedalına basarak arka tekerleği kilitleyin.

13. Taşıyıcı kilidini asın ve daha sonra kilitleme kolunu

aşağı çekerek taşıyıcıyı kilitleyin. ► Şek.17: 1. Taşıyıcı kilidi 2. Kilitleme kolu ÖNEMLİ NOT: Kilitleme kolunun güvenli bir şekilde kilitlendiğinden emin olun. ÖNEMLİ NOT: Kabloları kilitleme koluyla sıkıştırmayın. NOT: Arka tekerleklerin yerine destek ayakları takı- lacaksa arka tekerlekleri şaselerden çıkarın ve daha sonra destek ayaklarını şaselere takın. ► Şek.18: 1. Arka tekerlek 2. Destek ayağı Taşıyıcının birleştirilmesi ve monte edilmesi İsteğe bağlı aksesuar

Taşıyıcıyı kutudan çıkarın, yan rayları kaide şasesine takın ve daha sonra papatya somunları sıkarak rayları sabitleyin. ► Şek.19: 1. Papatya somun

Taşıyıcıyı kaide ünitesine yerleştirin ve daha sonra altı köşe başlı cıvataları ve pulları şaselere üstten sokun. Pullar ve yaylı rondelalar ile kelebek somunları alttan sıkarak taşıyıcı sabitleyin. ► Şek.20:

1. Uzun altı köşe başlı cıvata 2. Kısa altı köşe başlı

cıvata 3. Pul 4. Yaylı rondela 5. Kelebek somun ÖNEMLİ NOT: Uzun cıvataları ön, kısa cıvataları arka için kullanın. Teknenin monte edilmesi İsteğe bağlı aksesuar Tekneyi kaide ünitesine yerleştirin, altı köşe başlı cıva- taları şaselere sokun ve pullar ve yaylı rondelalar ile kelebek somunları alttan sıkarak tekneyi sabitleyin. ► Şek.21: 1. Altı köşe başlı cıvata 2. Pul 3. Yaylı rondela 4. Kelebek somun

Batarya kartuşunun takılması ve çıkarılması DİKKAT: Batarya kartuşunu takıp çıkarmadan önce makineyi mutlaka kapatın. DİKKAT: Kullanmadan önce batarya kapağını kilitlediğinizden emin olunuz. Aksi takdirde; çamur, kir veya su ürüne ya da batarya kartuşuna zarar verebilir. DİKKAT: Batarya kartuşunu daima kırmızı gösterge görülemeyene dek tam olarak takın. Aksi takdirde, makineden kayıp düşebilir ve operatörün veya çevredeki kişilerin yaralanmasına neden olabilir. DİKKAT: Batarya kartuşunu zorlayarak tak- maya çalışmayın. Kartuş kolayca kaymıyorsa doğru yerleştirilmemiş demektir. DİKKAT: Yüksek sıcaklıklı batarya kartuşu kullanmayın. Yüksek sıcaklıklı batarya kartuşu kulla- nıldığında makine, kısa bir bip sesi çıkmadan otoma- tik olarak durabilir ve yaralanmaya neden olabilir. Batarya kartuşunun takılması

1. Kilitleme kolunu çevirin ve daha sonra batarya

kutusunun kapağını açın. ► Şek.22: 1. Kilitleme kolu 2. Kapak

Batarya kartuşunun üzerindeki dili batarya kutu- sundaki yuva ile aynı hizaya getirin ve daha sonra küçük bir tık sesi ile yerine kilitlenene dek kartuşu sokun. Düğmenin üst tarafında bulunan kırmızı göstergeyi görü- yorsanız, batarya kartuşu tam olarak kilitlenmemiştir. ► Şek.23: 1. Batarya kartuşu124 TÜRKÇE

3. Kilit anahtarını şekilde gösterilen yere sonuna

kadar girecek şekilde takın. ► Şek.24: 1. Kilit anahtarı NOT: Kilit anahtarı sonuna kadar sokulmazsa makine çalışmaz.

4. Batarya kutusunun kapağını kapatın ve daha

sonra kilitleme kolunu çevirin. ► Şek.25: 1. Kilitleme kolu 2. Kapak Batarya kartuşunun çıkarılması

1. Kilitleme kolunu çevirin ve daha sonra batarya

kutusunun kapağını açın.

2. Kartuşun ön kısmındaki düğmeyi kaydırırken

batarya kartuşunu batarya kutusundan çekip çıkarın. ► Şek.26: 1. Düğme

3. Kilit anahtarını çekip çıkarın.

4. Batarya kutusunun kapağını kapatın ve daha

sonra kilitleme kolunu çevirin. Makine / batarya koruma sistemi Makine bir makine/batarya koruma sistemi ile donatıl- mıştır. Bu sistem makine ve batarya ömrünü uzatmak için motorun gücünü otomatik olarak keser. Makine veya batarya kartuşu aşağıdaki koşullardan birinde ise çalışırken makine otomatik olarak durur. Makine otomatik olarak durmadan önce kısa bir bip sesi çıkar. Batarya göstergeleri ve LED göstergeler, bip sesi çıkarken yanıp söner. Aşırı yük koruması Makine, anormal derecede yüksek akım çekmesine neden olacak şekilde çalıştırıldığında makine hiçbir gösterge olmadan otomatik olarak durur. Bu durumda makineyi kapatın ve aşırı yükün sebebini ortadan kaldı- rın ve daha sonra makineyi açarak yeniden başlatın. Aşırı ısınma koruması Makine aşırı ısındığında makine otomatik olarak durur. Makineyi yeniden açmadan önce soğumasını bekleyin. Aşırı ısınma korumasının yüksek sıcaklıklı ortamda çalışması mümkündür. Aşırı deşarj koruması Batarya kapasitesi düştüğünde makine otomatik olarak durur. Düğmeler kullanıldığında bile makine çalışmazsa batarya kartuşunu çıkarın ve şarj edin. Batarya kartuşunun seçilmesi ► Şek.27: 1. Batarya seçme düğmesi Makine çalışma için sadece tek bir batarya kartuşu kullanmasına rağmen batarya kutusuna ikiye kadar batarya kartuşu takılabilir. Makineyi çalıştırmadan önce batarya seçme düğmesi üzerindeki rakama basarak çalışma için kullanılacak batarya kartuşunu seçin. ÖNEMLİ NOT: Batarya kutusuna sadece tek bir batarya takılıysa mutlaka batarya kartuşunun takılı olduğu batarya kutusunu seçin. Kalan batarya kapasitesinin batarya kutusunda gösterilmesi DİKKAT: Kalan batarya kapasitelerini kontrol etmeden veya diğer batarya kartuşuna geçmeden önce makineyi mutlaka durdurun. ► Şek.28: 1. Batarya göstergesi 2. Kontrol düğmesi Kalan batarya kapasitesini göstermesi için kontrol düğmesine basın. Batarya göstergelerinin her biri bir bataryaya karşılık gelir. Batarya göstergesi durumu Kalan batarya kapasitesi Açık Kapalı %50 - %100 %20 - %50 %0 - %20 Batarya takılı değil DİKKAT: Batarya kapasitesi düştüğünde kısa bir bip sesi çıkar. Makineyi düşük batarya kapasi- tesi ile kullanmaya devam ederseniz uzun bir bip sesi çıkar ve makine otomatik olarak durur. Kısa bip sesini duyduğunuzda fren kolunu çekerek freni kilitleyin ve daha sonra batarya kartuşunu şarjlı olanla değiştirin veya batarya kartuşunu şarj edin. Kalan batarya kapasitesi tükendiğinde makine otomatik olarak aniden durur ve bu yaralanmaya neden olabilir. NOT: Kısa bip sesini duyduğunuz halde anahtar tetiği çekmeye devam ederseniz makine otomatik olarak durur. Makine otomatik olarak durduktan sonra bip sesi devam eder ve destek freni (elektrikli fren) dev- reye sokulur. Bip sesini iptal etmek ve destek frenini bırakmak için fren kolunu çekin ve anahtar tetiği bırakın. Destek frenini bırakmadan makineyi zorlaya- rak itmeyin. Destek frenini bıraktıktan sonra batarya göstergesi durumunu kontrol ederek hangi batarya koruma sisteminin çalıştığını söyleyebilirsiniz. ► Şek.29: 1. Yanıyor 2. Yanıp sönüyor 3. Kapalı

4. Aşırı ısınma koruması 5. Aşırı deşarj

koruması 6. Aşırı yük koruması125 TÜRKÇE DİKKAT: Yokuşlarda çalışırken bip sesi çıkarsa veya makine yokuşlarda otomatik olarak durursa makineyi güvenli bir yere alın, freni kilitle- yin ve daha sonra batarya kartuşunu şarjlı olanla değiştirin veya batarya kartuşunu şarj edin. Yük büyükse ve yokuşlarda çalışırken bip sesi çıkarsa veya makine yokuşlarda otomatik olarak durursa makineyi zorla hareket ettirmeyin. Freni kilitleyin, güvenliğe dikkat edin ve batarya kartuşunu şarjlı olanla değiştirin ve daha sonra makineyi güvenli bir yere alın. Makineyi yeniden çalıştırmadan önce yükü azaltın. NOT: Kalan batarya kapasitesini, kilit anahtarı takılı olmasa bile kontrol edebilirsiniz. Kalan batarya kapasitesinin gösterilmesi Sadece göstergeli batarya kartuşları için ► Şek.30: 1. Gösterge lambaları 2. Kontrol düğmesi Kalan batarya kapasitesini göstermesi için batarya kartuşu üzerindeki kontrol düğmesine basın. Gösterge lambaları birkaç saniye yanar. Gösterge lambaları Kalan kapasite Yanıyor Kapalı Yanıp sönüyor %75 ila %100 %50 ila %75 %25 ila %50 %0 ila %25 Bataryayı şarj edin. Batarya arızalanmış olabilir. NOT: Kullanım koşullarına ve ortam sıcaklığına bağlı olarak, gösterilen değer gerçek kapasiteden biraz farklılık gösterebilir. NOT: İlk (en soldaki) gösterge lambası, batarya koruma sistemi çalıştığında yanıp söner. Kumanda paneli ► Şek.31: 1. Güç düğmesi 2. İleri/geri düğmesi 3. Hız düğmesi Gücü açmak için güç düğmesine birkaç saniyeliğine basın. İleri modu ile geri modu arasında geçiş yapmak için ileri/geri düğmesine basın. Düşük hız ile yüksek hız arasında geçiş yapmak için hız düğmesine basın. Güç açıldığında ileri modu ve düşük hız ayarlanır. Gücü kapatmak için güç düğmesine birkaç saniyeliğine basın. NOT: İleri/geri düğmesi, anahtar tetik çekilirken kullanılamaz. NOT: Makine geri yönde çalıştırılırken kısa bir bip sesi çıkar. NOT: Makineyi geri yönde çalıştırırken hız düğmesi kullanılamaz. Anahtar ve fren işlemi UYARI: Bataryayı kartuşu makineye takmadan önce, anahtar tetiğin düzgün çalışıp çalışmadığını ve bırakıldığında kapalı konumuna dönüp dönme- diğini daima kontrol edin. Makineyi çalıştırmak için anahtar tetiği çekin. Makineyi durdurmak için anahtar tetiği bırakın ve fren kolunu çekin. Fren kolunu kilitlemek için fren kolunu çekerken kilitleme düğmesine basın. Kilidi açmak için fren kolunu çekin. ► Şek.32: 1. Anahtar tetik ► Şek.33: 1. Kilitleme düğmesi 2. Fren kolu Arka tekerlek freni Arka tekerlekler frenlerle donatılmıştır. Frenleri kilitle- mek için fren pedallarını öne doğru bastırın. Frenleri bırakmak için fren pedallarını arkaya doğru bastırın. ► Şek.34: 1. Pedal Ön lambaların yakılması Lambaları yakmak için batarya kutusunun üzerindeki lamba düğmesine basın. Lambaları kapatmak için lamba düğmesine yeniden basın. ► Şek.35: 1. Lamba düğmesi 2. Lamba NOT: Makine yaklaşık 10 dakika gözetimsiz bırakı- lırsa lambalar söner. NOT: Güç kapatıldığında lambalar söner. NOT: Kilit anahtarı takılı olmasa bile lambaları yakabilirsiniz. Tutamak yüksekliğinin ayarlanması Kısa altı köşe başlı cıvataları ve omuzlu cıvataları pakette verilen anahtarla sökün ve daha sonra tutamak yüksekliğini ayarlayın. Yükseklik üç seviyeye ayarlana- bilir. Omuzlu cıvataları ve kısa altı köşe başlı cıvataları sıkarak tutamağı sabitleyin. ► Şek.36: 1. Kısa altı köşe başlı cıvata 2. Omuzlu cıvata ÖNEMLİ NOT: Sol ve sağ tutamakları aynı yük- seklikte sabitleyin. ÖNEMLİ NOT: Kısa altı köşe başlı cıvataları aşırı güçle sıkmayın. Tutamaklar sabit şekilde tutturu- lacak şekilde uygun güçle sıkın. ÖNEMLİ NOT: Kabloları cıvatalarla sıkıştırmayın.126 TÜRKÇE Taşıyıcının genişliğinin ayarlanması 4 papatya somunu gevşetin ve daha sonra yan rayları kaydırın. Papatya somunları sıkarak yan rayları sabitleyin. ► Şek.37: 1. Papatya somun 2. Ray DİKKAT: Rayları sınır işaretini geçecek kadar kaydırmayın. ► Şek.38 KULLANIM Makinenin kullanılması ÖNEMLİ NOT: Bu makinede ön tekerlek batarya gücü ile tahrik edilir. Bu makineyi taşıma işlemle- rine destek olması için kullanın. ÖNEMLİ NOT: Kullanmadan önce kilit anahtarını batarya kutusuna mutlaka takın. Kilit anahtarı takılmazsa anahtar tetik çekildiğinde kısa bir bip sesi çıkar. Anahtar tetiği bırakmak ve fren kolunu çekmek suretiyle bip sesi durur. Makineyi çalıştırmadan önce fren kolunun düzgün çalıştığını kontrol edin. ► Şek.39: 1. Fren kolu UYARI: Fren kolunu sonuna kadar çektiğinizde kol tuta- mağa ulaşıyorsa fren düzgün çalışmıyordur. Freni ayarlayın veya yerel Makita Servis Merkezinizden onarmasını isteyin.

Batarya seçme düğmesi ile batarya kartuşunu seçin.

2. Gücü açmak için kumanda paneli üzerindeki güç

düğmesine birkaç saniyeliğine basın. ► Şek.40: 1. Güç düğmesi

3. Fren kolunun kilidini açmak için fren kolunu çekin.

► Şek.41: 1. Kilitleme düğmesi 2. Fren kolu NOT: Arka tekerlekler takılı ise arka tekerlek frenini serbest bırakın.

4. Tutamakları iki elinizle sıkıca tutun.

5. Anahtar tetiği çekin.

► Şek.43: 1. Anahtar tetik Cisimlerin yüklenmesi DİKKAT: Cisimleri makineye yüklemeden önce gücün kapalı ve fren kolunun kilitli olduğundan emin olun. DİKKAT: Arka tekerlekler takılı ise makineye cisimleri yüklemeden önce arka tekerlek freninin kilitli olduğundan emin olun. DİKKAT: Cisimleri makineye yüklemeden önce taşıyıcı veya teknenin kilitli olduğundan emin olun. DİKKAT: Cisimleri mutlaka taşıyıcı veya teknenin içine yükleyin. Cisimler taşıyıcı veya tekneden dışarı çıktı- ğında, bunlar engellere dokunurlarsa düşebilir veya yığılabilir. ► Şek.44 DİKKAT: Cisimleri mutlaka göz hizasının altında kalacak şekilde yükleyin. Yük çok yüksek olursa görüşü engellediğinden tehlike oluşturur. Ayrıca yük muhtemelen dengesiz olacağından dev- rilme ve yaralanma riski söz konusudur. ► Şek.45 Cisimleri taşıyıcıya yüklerken cisimleri halatlarla sabitle- yin ve bunları halat kancalarına bağlayın. ► Şek.46 Cisimlerin boşaltılması DİKKAT: Taşıyıcı veya tekneyi düz ve dengeli bir zeminde kaldırın. Dengesiz zeminde çalışmak, kaza veya yaralanmaya neden olabilir. Cisimler, taşıyıcı veya tekneye kaldırıp yatırarak boşaltılabilir.

1. Makineyi durdurun ve daha sonra frenleri kilitleyin.

ÖNEMLİ NOT: Makineyi dengede tutmak için ön tekerleğe takoz konulması tavsiye edilir.

2. Kilitleme kolunu serbest bırakın.

3. Makinenin yan tarafında durun, tutamağı bir elle

tutun ve daha sonra taşıyıcı şasesini diğer elle yukarı çekerek taşıyıcı veya tekneyi kaldırıp yatırın. ► Şek.47 DİKKAT: Tutamağı ve taşıyıcı şasesini sıkıca tutun ve vücudunuz dengede çalışın. DİKKAT: Yükü minimumda tutun. Yük büyükse taşıyıcıyı kaldırmaya çalışmayın. Yükü azaltın ve daha sonra taşıyıcıyı kaldırın. DİKKAT: Cisimleri boşalttıktan sonra, taşıyıcı veya tekneyi mutlaka kilitleyin. BAKIM DİKKAT: Depolamadan veya kontrol veya bakım yapmaya kalkışmadan önce mutlaka makineyi düz bir zemine park edin ve fren kolunu kilitleyin. DİKKAT: Arka tekerlekler takılı ise depolama, kontrol veya bakım öncesinde arka tekerlek freni- nin kilitli olduğundan emin olun. DİKKAT: Depolama, kontrol veya bakım önce- sinde kilit anahtarı ve batarya kartuşunun makine- den çıkarıldığından daima emin olun. DİKKAT: Makine kullanımda değilken kilit anahtarını mutlaka çıkarın. Kilit anahtarını çocuk- ların ulaşamayacağı güvenli bir yerde saklayın. Düzenli kontroller

Cıvatalar ve somunların iyice sıkıldıklarını kontrol edin. ► Şek.48

• Kilitleme kolu sonuna kadar aşağı indirildiğinde taşıyıcının kilitlendiğini kontrol edin. ► Şek.49: 1. Taşıyıcı kilidi 2. Kilitleme kolu127 TÜRKÇE

• Fren kolunun düzgün çalıştığını kontrol edin. ► Şek.50: 1. Fren kolu UYARI: Fren kolunu sonuna kadar çektiği- nizde kol tutamağa ulaşıyorsa fren düzgün çalış- mıyordur. Freni ayarlayın veya yerel Makita Servis Merkezinizden onarmasını isteyin.

• Ön tekerleğin hasarlı veya inik olup olmadığını kontrol edin. Ön tekerlek için lastik havasının yeterli olduğunu kontrol edin. Makinenin temizlenmesi ÖNEMLİ NOT: Benzin, tiner, alkol ve benzeri maddeleri kesinlikle kullanmayın. Renk değişimi, deformasyon veya çatlaklar oluşabilir. ÖNEMLİ NOT: Makineyi akan su ile temizler- ken suyu taşıyıcı veya teknenin altına dökün. Temizlemek için yüksek basınçlı yıkama makinası kullanmayın. Çamur, kir ve benzerlerini makineden temizleyin. Makineyi akan su ile temizleyin. Temizlik sonunda maki- neyi kuru bir bezle silin. Depolama Kilit anahtarını çıkarın. Makineyi çocukların ulaşamaya- cağı güvenli bir yerde depolayın. Makineyi depolarken tutamaklar öne döndürülebilir. Kısa altı köşe başlı cıvataları ve omuzlu cıvataları pakette verilen anahtarla sökün. Tutamakları dışa doğru çevirin ve daha sonra tutamakları öne döndürün. Omuzlu cıvataları ve kısa altı köşe başlı cıvataları sıka- rak tutamakları sabitleyin. ► Şek.51: 1. Omuzlu cıvata 2. Kısa altı köşe başlı cıvata ÖNEMLİ NOT: Kısa altı köşe başlı cıvataları aşırı güçle sıkmayın. Tutamaklar sabit şekilde tutturula- cak şekilde uygun güçle sıkın. ÖNEMLİ NOT: Kabloları cıvatalarla sıkıştırmayın. Frenin ayarlanması DİKKAT: Arka tekerlekler takılı ise freni ayarlamadan önce arka tekerlek frenini mutlaka kilitleyin.

1. Taşıyıcı veya tekneyi çıkarın ve daha sonra taşı-

yıcı şasesini açın. ► Şek.52: 1. Taşıyıcı şasesi

2. Fren kolunun kilitleme düğmesini açmak için fren

kolunu çekin. ► Şek.53: 1. Kilitleme düğmesi 2. Fren kolu

3. Ayar manşonu ve sabitleme somununu gevşetin.

► Şek.54: 1. Ayar manşonu 2. Sabitleme somunu

4. Sadece sabitleme somununu sıkın.

► Şek.55: 1. Sabitleme somunu

5. Ayar manşonu ve sabitleme somununu gevşetin.

► Şek.56: 1. Ayar manşonu 2. Sabitleme somunu

6. Sadece sabitleme somununu sıkın.

► Şek.57: 1. Sabitleme somunu

7. Fren kolunun, sonuna kadar çekildiğinde yarı

konumda olduğundan emin olun. Fren kolu yarı konumda ise adım 13’e gidin. Fren kolu yarı konumda değilse adım 8’e gidin. ► Şek.58: 1. Fren kolu

8. Sadece sabitleme somununu gevşetin.

► Şek.59: 1. Sabitleme somunu

9. Sabitleme somununu ve ayar manşonunu birlikte

sıkın. ► Şek.60: 1. Ayar manşonu 2. Sabitleme somunu

10. Sadece sabitleme somununu gevşetin.

► Şek.61: 1. Sabitleme somunu

11. Sabitleme somununu ve ayar manşonunu birlikte

sıkın. ► Şek.62: 1. Ayar manşonu 2. Sabitleme somunu

12. Fren kolunun, sonuna kadar çekildiğinde yarı

konumda olduğundan emin olun. ► Şek.63: 1. Fren kolu

13. Taşıyıcı şasesini katlayın ve daha sonra taşıyıcı

veya tekneyi takın. ► Şek.64: 1. Taşıyıcı şasesi Lastiğe hava basılması Ön tekerlek için lastik havasının düşük olmadığını kontrol edin. Lastik havası yetersiz ise pompa ile lastiğe hava basın. Önerilen lastik basıncı 230 kPa’dır. ► Şek.65

AKSESUARLAR DİKKAT: Bu aksesuarlar ve ek parçalar bu el kitabında belirtilen Makita aletiniz ile kullanıl- mak için tavsiye edilmektedir. Herhangi başka bir aksesuar ya da ek parça kullanılması insanlar için bir yaralanma riski getirebilir. Aksesuarları ya da ek parçaları yalnızca belirtilmiş olan kullanım amaçlarına uygun olarak kullanın. DİKKAT: Makine için sadece Makita aksesuar veya ataşman kullanın. Başka aksesuar veya ataş- man kullanılması ciddi yaralanmaya neden olabilir. Bu aksesuarlarla ilgili daha fazla bilgiye ihtiyaç duyar- sanız bulunduğunuz yerdeki yetkili Makita servisine başvurun.

• Yardımcı tekerlekler

• Orijinal Makita batarya ve şarj aleti NOT: Listedeki parçaların bazıları alet paketi içeri- sinde standart aksesuar olarak dahil edilmiş olabilir. Bunlar ülkeden ülkeye farklılık gösterebilir.Makita Europe N.V. Jan-Baptist Vinkstraat 2, 3070 Kortenberg, Belgium Makita Corporation 3-1 1-8, Sumiyoshi-cho, Anjo, Aichi 446-8502 Japan 885584F994 EN, FR, DE, IT, NL, ES, PT, DA, EL, TR
