KULLANIM KILAVUZU TL502XX Vonroc

TR Orijinal talimatların çevirisi 88

A

1 2 3 4 5 6 7 8 9

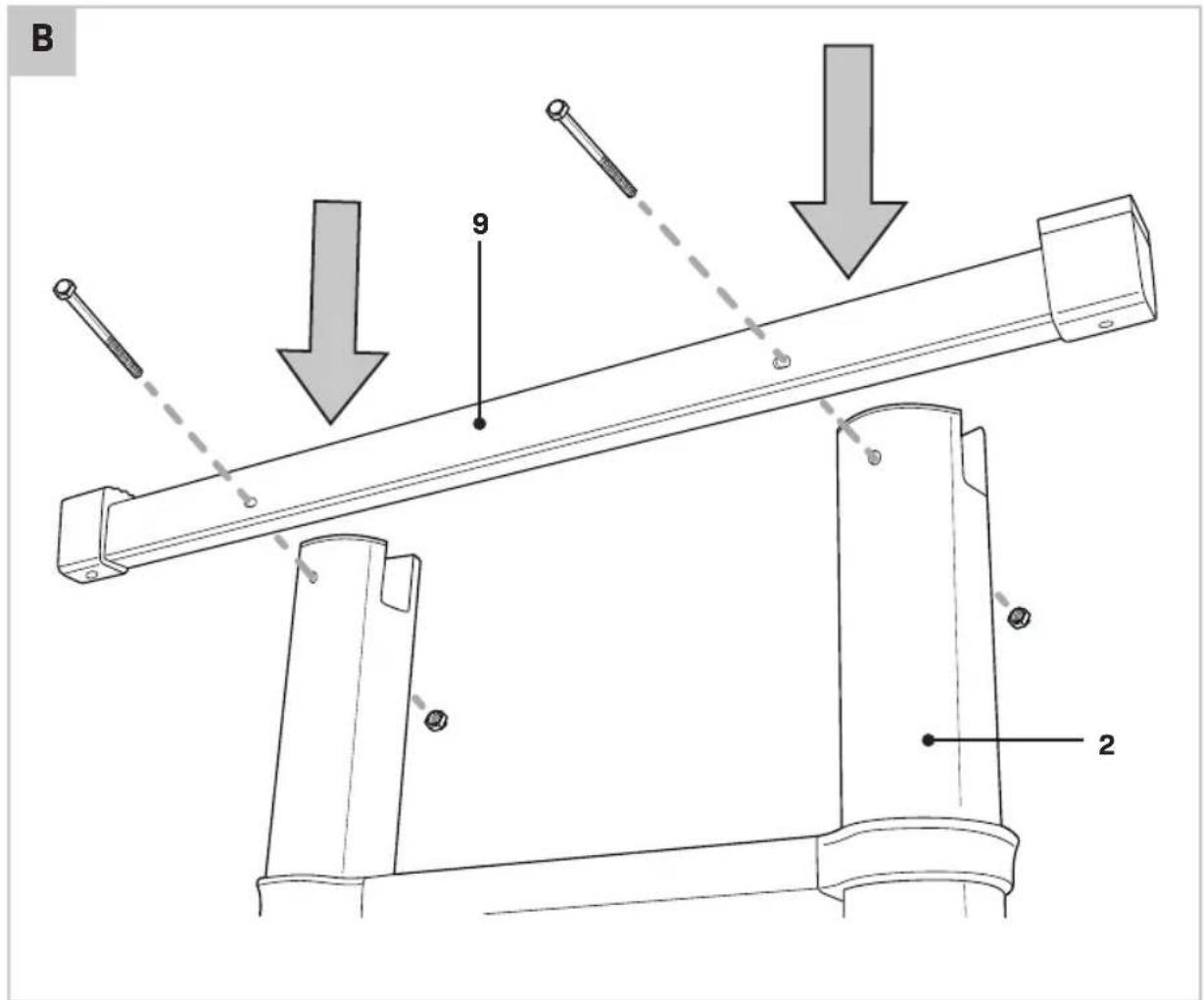

B 9 2

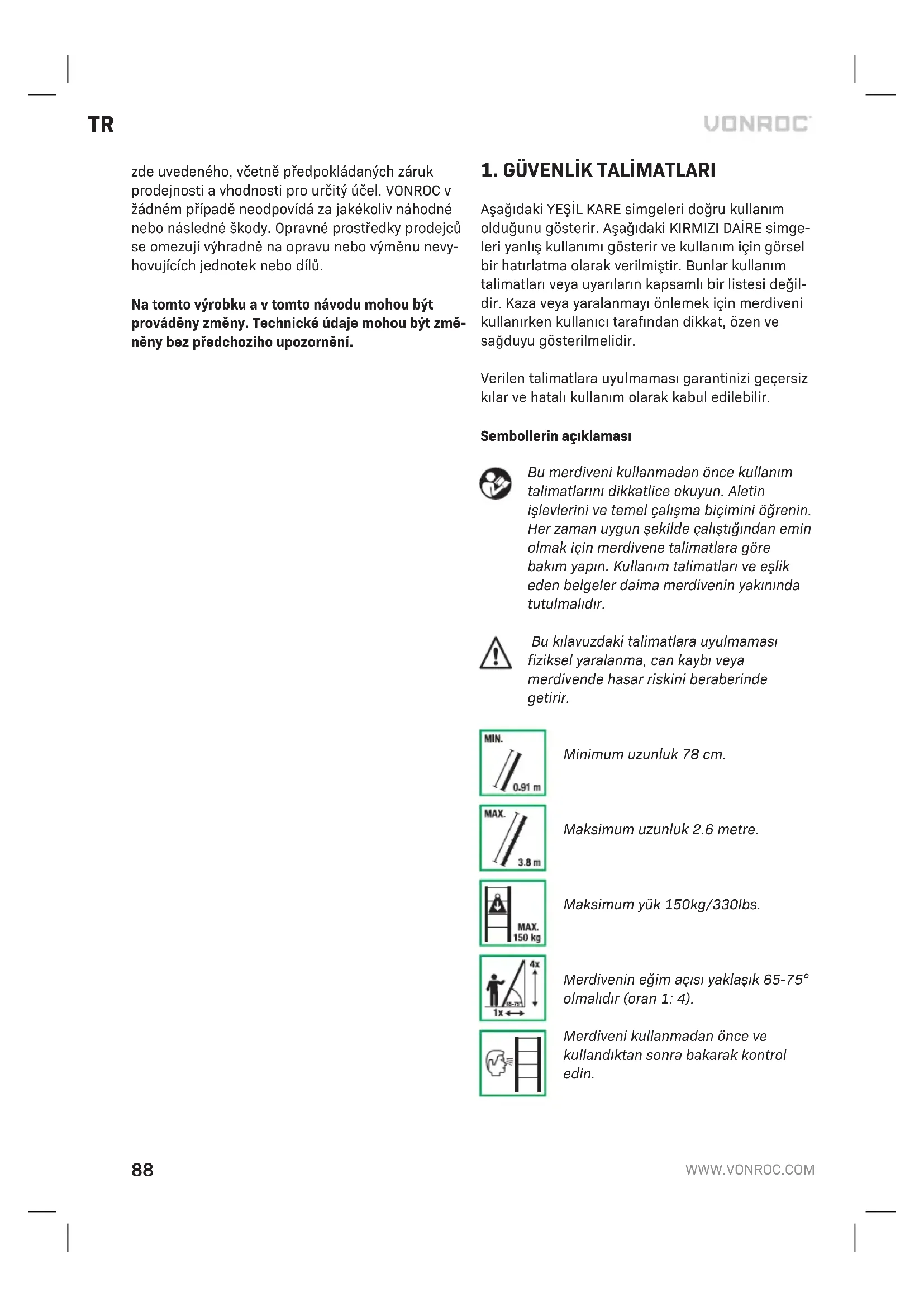

1. GÜVENLİK TALİMATLARI

Aşağıdaki YEŞİL KARE simgeleri doğru kullanım olduğunu gösterir. Aşağıdaki KIRMIZI DAİRE simgeleri yanlış kullanımı gösterir ve kullanım için görsel bir hatırlatma olarak verilmiştir. Bunlar kullanım talimatları veya uyarıların kapsamlı bir listesi değildir. Kaza veya yaralanmayı önlemek için merdiveni kullanırken kullanıcı tarafından dikkat, özen ve sağduyu gösterilmelidir.

Verilen talimatlara uyulmaması garantinizi geçersiz kılar ve hatalı kullanım olarak kabul edilebilir.

Sembollerin açıklaması

Bu merdiveni kullanmadan önce kullanım talimatlarını dikkatlice okuyun. Aletin işlevlerini ve temel çalışma biçimini öğrenin. Her zaman uygun şekilde çalıştığından emin olmak için merdivene talimatlara göre bakım yapın. Kullanım talimatları ve eşlik eden belgeler daima merdivenin yakınında tutulmalıdır.

Bu kılavuzdaki talimatlara uyulmaması fiziksel yaralanma, can kaybı veya merdivende hasar riskini beraberinde getirir.

Minimum uzunluk 78 cm.

Maksimum uzunluk 2.6 metre.

Maksimum yük 150kg/330lbs.

Merdivenin eğim açısı yaklaşık 65-75° olmalıdır (oran 1: 4).

Merdiveni kullanmadan önce ve kullandıktan sonra bakarak kontrol edin.

Merdiveni kullanmadan önce ve sonra merdivenin plastik ayaklarını kontrol edin.

Merdiveni düz ve dengeli bir zeminde kullanın.

Normalden fazla uzanmaya çalışmayın; kemer tokanızın (orta) daima basamakların içinde ve her iki ayağın da çalışma boyunca aynı diş/basamakta kalmasını sağlayın.

Zemin ve merdivende kirletici madde bulunmadı- ğından emin olun.Olumsuz hava koşullarında merdiveni kullanmayın.

Merdiveni düz ve sağlam bir zeminde kullanın.

Merdiveni çıkış noktasının 1 m üzerine uzatın.

Merdivenin son metresine tırmanmayın. Asla merdivenin en tepedeki dört basamağına tırmanmayın.

Merdivenden yana doğru adım atmayın.

Merdiveni doğru şekilde kullanın. Asla merdiveni öne veya baş aşağı uzatmayın veya kullanmayın. Taban daima yere sıkıca oturmalıdır.

Merdiveni aynı anda birden fazla kişi kullanmamalıdır.

Gerekirse, merdivenin üst ve alt bölümlerini sabitleyerek ek güvenlik önlemleri alın.

Merdiveni köprü veya köprü bölümü olarak kullanmayın. Merdiveni yatay kullanmayın.

Merdiveni taşırken elektrik tehlikesine dikkat edin. Bu merdiven, iletken olduğu için akım taşıyan elektrik işleri için uygun değildir ve elektrik tehlikelerine karşı koruma sağlamaz.

Merdiven tam karşınızda olarak, inerken ve çıkarken güvenli bir şekilde tutun.

Merdiveni, kırılma ihtimali olmayan düz bir yüzeye yerleştirin.

Merdivenisabitleme çubuğu olmadan kullanmayın.

Plastik ayakların düzgün ve doğru bir açıda yerleştirildiğinden emin olun.

Uzatma sırasında merdiveni dengelemek için ayağınızı en alttaki basamak üzerine yerleştirin. Merdiveni sonuna kadar uzatıyorsanız, daima üstten alta doğru uzatmalısınız.

Tüm basamakların tamamen açıldığından ve kilitlendiğinden emin olun.

Tüm uzatılmış basamak bölümlerine ait kilitleme mekanizmaları, merdiven kullanımı sırasında kilitlenmelidir.

Merdivenin kullanımı sırasında tek tuşla bırakma düğmeleri kilitlenmelidir.

Merdiveni ara uzunluğa uzatırken daima en alttan ikinci basamakla başlayın.

Merdiveni geri toplarken, basamağın her iki tarafından el tutamaçlarını kavramak için iki elinizi kullanın, ardından kilitleme mekanizmalarını baş parmaklarınızla ayırın.

Merdivenitoplarken ellerinizi doğru yere koyduğunuzdan emin olun. Ellerinizi basamakların üzerine koymayın.

Kilitleme mekanizmalarını manuel olarak devreye sokmayın.

Duvar tamponlarının çıkıntı- lı düz tarafından daima merdivenin üst kısmına uygun bir desteğe (örneğin bir duvara) yerleştirin. Duvar tamponları iyi bir kavrayış ve denge sağlar. Merdivenin basamaklara dayanmasına asla izin vermeyin.

ÖZEL GÜVENLİK TALİMATLARI

Bu kılavuzda ve ürün üzerinde yer alan uyarılara ve talimatlara uyulmaması, ciddi veya ölümcül yaralanmalara neden olabilir.

KULLANMADAN ÖNCE

BİR MERDİVENİ KULLANABİLECEK DURUMDA OLDUĞUNUZDAN EMİN OLUN. BAZI TIBBİ DURUMLAR YA DA İLAÇ, ALKOL VEYA UYUŞTURUCU KULLANIMI MERDİVENİ KULLANMAYI EMNİYETSİZ HALE GETİ- REBİLİR.

• Merdiveni kullanmadan önce, tüm kilitleme mekanizmalarının doğru çalıştığını kontrol edin. Mekanizma düzgün çalışmıyorsa, merdiveni kullanmayın.
• Merdiveni kullanırken vücudu sıkıca saran giysiler giyin, takıları çıkartın ve uzun saçları arkadan bağlayın.
• Bir merdivene tırmanırken daima uygun ayakkabılar giyin; düz, kuru, sağlam tabanlı ve bağcıkları güvenli bağlanmış ayakkabılar uygun ayakkabı olarak kabul edilir.
• Merdiveni yasladığınız yüzeyin; merdiven, operatör ve taşınan nesnelerin toplam ağırlığını taşıyabileceğinden emin olun.
• Merdivenleri kullanırken kapılar (ancak yangın

kapısı veya benzeri olmayan türden kapılar), pencereler ve giriş/çıkış alanları emniyete alınmalıdır.

• Tüm dikkat dağılıcı şeylerden kaçınılmalıdır. Teleskopik Merdiveni, daima serbestçe erişilebilecek şekilde ayarlayın.
• Merdivenleri tavan çitaları üzerinde veya bir araba içerisinde taşırken, hasar görmemesi için uygun şekilde yerleştirildiklerinden ve sabitlendiklerinden emin olun.
• Merdiven, teslimattan sonra ve her kullanım öncesinde, tüm parçaların durumunu ve çalışmasını onaylamak için kontrol edilmelidir.
• Merdivenin hasarlı olmadığını ve kullanmanın güvenli olduğunu, merdivenin kullanılacağı her iş gününün başında gözle kontrol edin.
• Islak boya, çamur, yağ veya kar gibi kirleticileri merdivenden temizleyin.
• Sık kullananlar için periyodik olarak düzenli inceleme gereklidir.
• Bir merdiveni işle ilgili kullanmadan önce, kullanıldığı ülkedeki mevzuata uygun bir risk değerlendirmesi yapılmalıdır.
• Merdivenin ilgili görev için uygun olduğundan emin olun. Emin değişseniz, danışmak için kalifiye birisine başvurun.
• Hasar görmüş veya uygun olmayan bir merdiven kullanmayın.

MERDİVENİN YERLEŞTİRİLMESİ VE UZATILMASI

• Çalışma alanına geçmeden önce merdivenin tamamen toplanmasını, tüm kilitlerin emniyete alınmasını ve merdivendeki kirlerin temizlenmesini sağlayın. Sadece güvenli bir çalışma alanında uzatın ve kapatın. Merdiveni uzatılmış konumda taşımayın.
• Merdiveni yalnızca düz, dengeli ve hareket et-meyen bir zemin üzerinde yerleştirin ve kullanın.
• Merdiveni yerleştirirken, merdivenin yayalar, araçlar veya kapılara çarpma riskini göz önünde bulundurun.
• Mümkünse ilgili bölgedeki kapıları (yangın çıkışları değil) ve pencereleri sıkıca kapatın.
• Çalışma alanındaki elektrik hatları veya açıktaki diğer elektrikli donanımlar gibi elektriksel riskleri göz önünde bulundurun. Bu merdiven elektrik tehlikelerine karşı yalıtım veya koruma sağlamaz.
• Elektrikli donanım kullanırken çok dikkatli olun çünkü bu merdivenler elektrik akımını iletir. Merdiveni kullanırken elektrik kablosunun sıkışmaması veya katlanmaması için daima

önlem alın. Aletinizin elektrik kablosunda hasar bulunmadığını önceden kontrol edin. Merdiveni yalıtımlı olmayan bir elektrik tesisatından en az 2 m uzakta tutun.

• Merdiven, basamakları üzerinde değil sadece ayaklarının üzerinde düz olarak konumlandırılmalıdır. Merdivenin kaymasını önlemek veya kirli yüzeylerin yeterince temiz olmasını sağlamak için ilave düzeyde etkili önlemler alınmadıkça merdiveni asla kaygan yüzeylere (buz, parlak yüzeyler veya önemli derecede kirlenmiş sert yüzeyler gibi) yerleştirmeyin veya buralarda kullanmayın.
• Merdiven, basamakların düz olduğu, doğru açı-daki bir merdiven gibi (yaklaşık 1:4 eğim açısı) doğru konumda uzatılmalıdır (örneğin 4m yukarı tırmanmak için uzatıldığında duvarın tabanından 1 m uzakta olacak şekilde).
• Merdiveni daima düz ve kırılmaz bir yüzeye yerleştirin ve kullanmadan önce, bağlanmış veya uygun bir sabitleme aleti kullanarak düzgün şekilde emniyete alın.
• Tüm uzatılmış basamak bölümlerine ait kilitleme mekanizmaları, merdiveni kullanmadan önce kilitlenmelidir.
• Asla merdiveni yukarıdan tutarak taşımaya veya yerini değiştirmeye çalışmayın.

MERDİVENİN KULLANILMASI

• Bu merdiven için maksimum toplam 150kg/330lbs yükü aşmayın.
• Merdiveni daima yalnızca bir kişinin kullanması na izin verin.
• Merdivenler sadece kısa süreli hafif işler için kullanılmalıdır.
• Kaçınılmaz şekilde canlı akım taşıyan elektrik işleri için iletken olmayan merdivenler kullanım. Bu merdiven, iletken olduğu için akım taşıyan elektrik işleri için uygun değildir ve elektrik tehlikelerine karşı koruma sağlamaz.
• Merdiveni asla baş aşağı şekilde uzatmayın veya kullanmayın. Taban daima yere sıkıca oturmalıdır.
• Dışarıda kuvvetli rüzgar veya yağmur gibi olumsuz hava koşulları olduğunda merdiveni kullanmayın.
• Uzatılmış bir merdiveni başiboş bir şekilde bırakmayın.
• Çocuklara merdivenle oynamasına karşı önlem alın.
• Basamakların üzerine herhangi bir alet veya başka nesneler koymayın ve merdiven sistemine

hiçbir şey asmayın.

• Bir merdiven kullanırken taşınan ekipman hafif ve tutması kolay olmalıdır.
• Merdiven tam karşınızda olarak, inerken ve çıkarken güvenli bir şekilde tutun.
• Merdivenin kirişlerinden aşağıya doğru kaymayın. Mantıklı hareketlerle tırmanın ve inin.
• Merdivenle olan 3 temas noktasını daima koruyun, buna göre iki ayak aynı basamak üzerinde ve bir el yanlardan tutacak şekilde olmalıdır. Eğer bu mümkün değilse ek güvenlik ekipmanları kullanın.
• Merdivende çalışırken bir elinizle mutlaka tutunun veya yapamıyorsanız ek güvenlik önlemleri alın.
• Normalden fazla uzanmaya çalışmayın; kemer tokanızın (orta) daima basamakların içinde ve her iki ayağın da çalışma boyunca aynı diş/basamakta kalmasını sağlayın.
• Sert malzemelerin (örneğin tuğla veya beton gibi) yandan delinmesi gibi merdivenlere yandan yük bindiren işlerden kaçının.
• Merdiven eğik konumdayken merdivenin son metresinden daha yükseğe tırmanmaya izin verilmez.
• Kullanıcı, merdiveni uzatılmış konumdan depoya kaldırma konumuna getirirken ellerini tutma yerinin çevresine koymalıdır.
• Merdivende tepedeki dört basamağın üzerinde durmayın; bu durum denge sorunlarına neden olabilir.
• Merdiveni köprü olarak kullanmayın.
• Daha yüksek bir seviyeye erişmek için kullanılan eğik merdivenler, çıkış noktasının en az 1 m üzerine uzatılmalıdır.
• Bağlama veya uygun bir sabitleme düzeneği kullanmak gibi ilave bir güvenlik önlemi olmadan eğik bir merdivenden daha yüksek bir seviyeye adım atmayın.
• Merdivenin yan tarafından inmeyin.
• Merdiven üzerinde, düzenli aralıklarla mola vermeden uzun süre geçirmeyin (yorgunluk bir risktir).
• Merdiveni kapatırken mekanizmalara parmak, elbise veya saç sıkışmamasına dikkat edin. Tek seferde tek bir basamağı kapatın.

2. ÜRÜN BİLGİLERİ

Kullanım amacı

Teleskopik Merdiven, ev içi ve bahçe ortamlarında ve hobi amaçlı tırmanma işlerinde yardımcı olarak ev içi kullanım için tasarlanmıştır. Bu merdiven bir oyuncak değildir. Çocuklar, merdiven sistemiyle oynamamalarını sağlamak üzere her zaman kontrol edilmelidir. Bu merdiven profesyonel kullanım için tasarlanmamıştır. Teleskopik Merdiven bu talimatlara uygun olarak kullanılmalı, muhafaza edilmeli ve bakımı yapılmalıdır. Başka herhangi bir şekilde kullanım uygunsuz olarak kabul edilir ve maddi hasar, fiziksel yaralanma ve hatta ölümle sonuçlanabilir. Merdiven, EN131, 96-333 ve Warenwet normlarına uygundur.

TEKNİK SPESİFİKASYONLAR

Model No. TL502XX
Uzunluk, uzatılmış 2.6 m
Uzunluk, toplanmış 78 cm
İzin verilen maksimum yük 150 kg
Basamak sayısı 9 basamak
Eğim açısı 65°–75°
Maksimum kullanıcı sayısı 1 kullanıcı
Ağırlık 8 kg

AÇIKLAMA

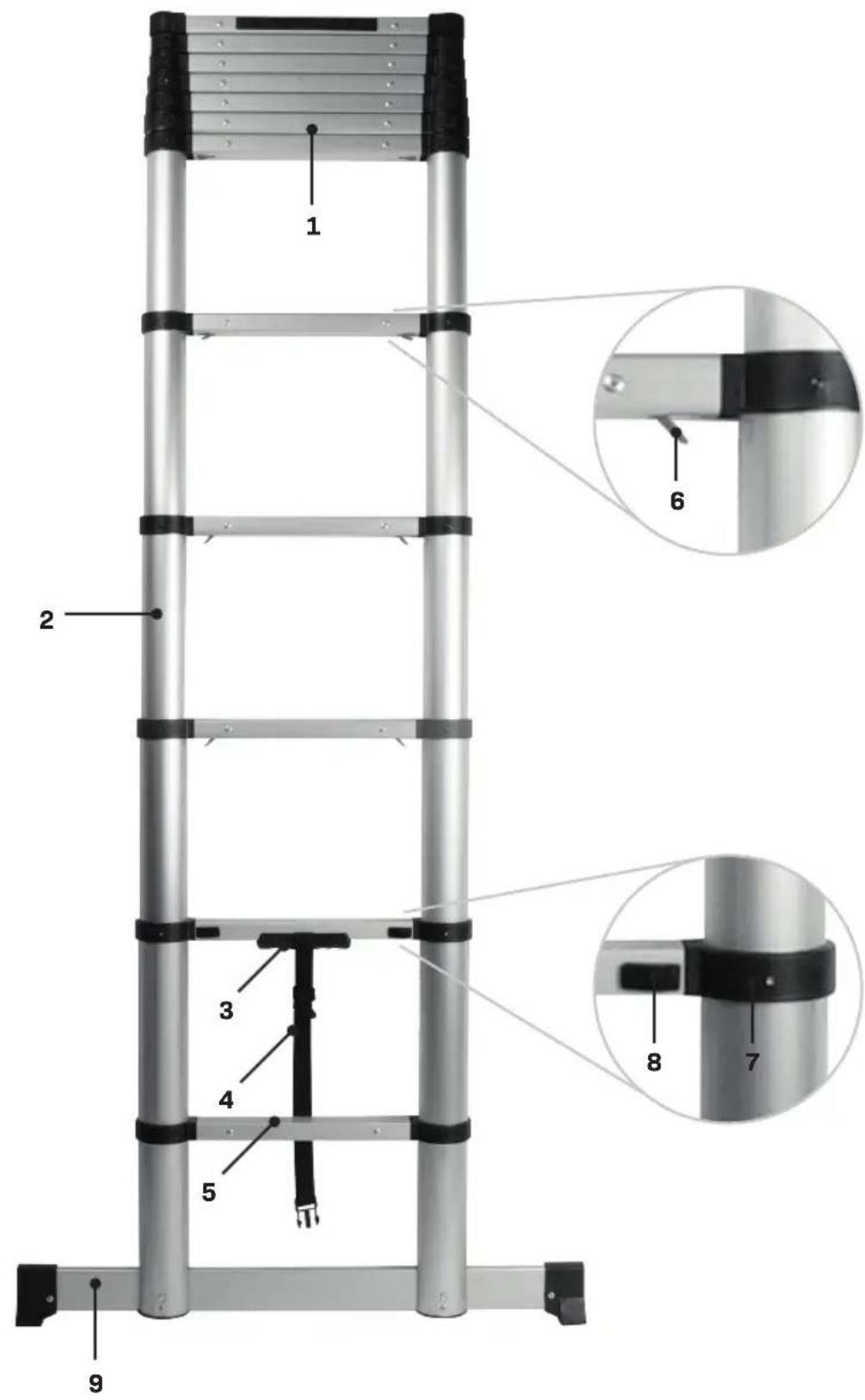

Aşağıdaki metinde yer alan sayılar sayfa 2-4'teki şekilleri işaret etmektedir.

1.ÜstÇubuk

2.TeleskopikBorular

3.Tutamak

1. DepolamaKayışı

5.AltBasamak

6.KilitlemeMekanizmaları

1. El Tutma Yerleri

2. Geri toplama kolları

3. ÇALIŞTIRMA

Merdiveni kullanmadan önce daima güvenlik talimatlarını takip edin ve ilgili düzenlemelere uyun.

Merdivenin orta uzunlukta açılması (Şekil A, B,C)

Teleskopik merdiven, açılırken otomatik olarak kilitleme mekanizmalarını devreye sokacaktır. Her bölümün kendi kilitleme mekanizması vardır.

• Teleskopik Merdiveni sağlam ve düz bir yüzeye yerleştirin. Merdivenin Şekil C1'de gösterildiği gibi kapalı konumda bulunduğundan emin olun.
• Teleskopik Merdiveni sağlam ve düz bir yüzeye yerleştirin. Merdivenin Şekil C1'de gösterildiği gibi kapalı konumda bulunduğundan emin olun.
• Depolama kayışını (4) çözün.

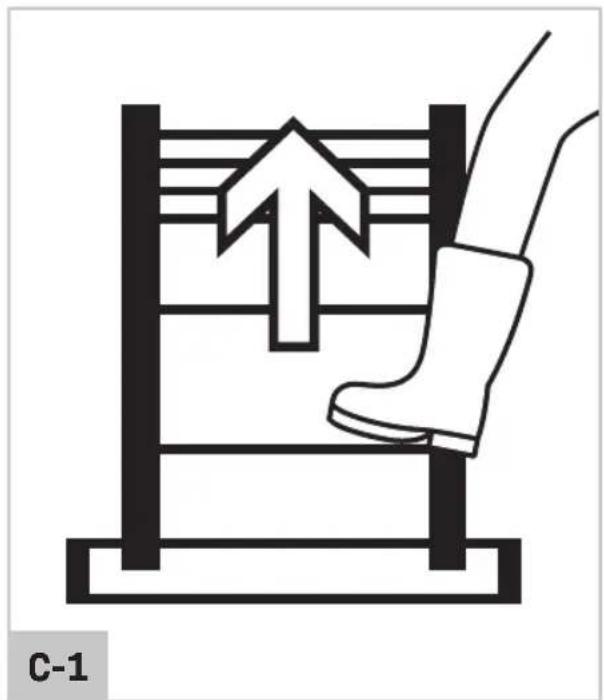

• Merdiveni sabitlemek için bir ayağınızı En Alt Basamağa (5) koyun. Merdivenin ön tarafından size dönük olduğundan emin olun.
• Alttan ikinci basamakla başlayarak (şekil C2'de gösterildiği gibi), basamağın her iki tarafından El Tutma Yerlerini (7) iki elinizle kavrayın ve basamağlı uzatmak için yukarı çekin.
• Her bir basamak tamamen uzatıldığında, Kilitleme Mekanizmalarının (6) bu seviye için devreye girdiğini onaylayan bir “tık” sesi duymalısınız.
• Tüm açılmış basamak bölümlerinin kilitendiğinden emin olun, kırmızı Kilitleme Mekanizmaları (6), Şekil B1'de gösterildiği gibi açıkça görünür olmalıdır. Bu arada, Geri Toplama Kollarının (8) kırmızı kısımları görünmemelidir. Ayrıca, açılan basamaklar arasındaki tüm mesafelerin eşit yükseklikte olduğundan emin olun.
• Tüm bölümler kilitlendiğinde, merdiveni kullanabilirsiniz. Merdiveni basamakların düz olduğu, doğru açıdaki bir merdiven gibi (yaklaşık 1:4 eğim açısı) doğru konumda yerleştirin (örneğin 4m yukarı tırmanmak için uzatıldığında duvarın tabanından 1 m uzakta olacak şekilde).

Merdivenin tam uzunlukta açılması (Şekil A, B,C)

Merdiveni tam uzunlukta açarak uzatıyorsanız, daima üstten alta doğru uzatmalısınız.

• Teleskopik Merdiveni sağlam ve düz bir yüzeye yerleştirin. Merdivenin Şekil C1'de gösterildiği gibi kapalı konumda bulunduğundan emin olun.
• Depolama kayışını (4) çözün.
• Merdiveni sabitlemek için bir ayağınızı En Alt Basamağa (5) koyun. Merdivenin ön tarafından size dönük olduğundan emin olun.
• Üst Çubuktan (1) başlayarak (Şekil C3'te gösterildiği gibi), basamağın her iki tarafından El Tutma Yerlerini (7) iki elinizle kavrayın ve basamağı uzatmak için yukarı çekin.

• Her bir basamak tamamen uzatıldığında, Kilitleme Mekanizmalarının (6) bu seviye için devreye girdiğini onaylayan bir “tık” sesi duymalısınız.

• Tüm açılmış basamak bölümlerinin kilitendiğinden emin olun, kırmızı Kilitleme Mekanizmaları (6), Şekil B1'de gösterildiği gibi açıkça görünür olmalıdır. Bu arada, Geri Toplama Kollarının (8) kırmızı kısımları görünmemelidir. Ayrıca, açılan basamaklar arasındaki tüm mesafelerin eşit yükseklikte olduğundan emin olun.

• Tüm bölümler kilitlendiğinde, merdiveni kullanabilirsiniz. Merdiveni basamakların düz olduğu, doğru açıdaki bir merdiven gibi (yaklaşık 1:4 eğim açısı) doğru konumda yerleştirin (örneğin 4m yukarı tırmanmak için uzatıldığında duvarın tabanından 1 m uzakta olacak şekilde).

Merdivenin kapatılması (Şekil A, D)

Merdivenin tamamı Geri Toplama Kolları (8) kullanılarak kapatılır. Güvenlik nedeniyle, basamaklar ayrı şekilde kapatılmayabilir.

Kilitleme mekanizmalarını (6) manuel olarak devreye sokmayın. Merdiveni kapatmak için sadece Geri Toplama kollarını (8) kullanın.

• Teleskopik Merdiveni dik konumda tutun.
• Merdiveni sabitlemek için bir ayağınızı En Alt Basamağa (5) koyun.
• Geri Toplama Kollarının (8) yerleştirildiği basamaktan başlayarak, basamağın her iki yanındaki El Tutma Yerlerini (7) iki elinizi kullanarak tutun. Merdivenleri kapatırken parmaklarının sıkışmamasını güvence altına alarak, ellerinizin Şekil E'deki konumda olduğundan emin olun.
• Ardından, Geri Toplama Kollarını (8) kırmızı parçalar görünür hale gelecek şekilde baş parmaklarınızla merkeze doğru iterek çıkarın.
• Merdiven artık kapanmaya başlayacaktır. Güvenlik nedeniyle, merdivende hızlı bir şekilde kapanmasını önleyen bir yumuşak kapanma sistemi mevcuttur.

Merdivenin taşınması (Şekil A)

Merdiveni yalnızca Depolama Kayışı kilitliyken taşıyın.

Merdiveni taşırken, en kompakt haliyle tamamen kapatın. Merdiveni sabit tutan Depolama Kayışının (4) kilitli olduğundan emin olun.

4. BAKIM

Merdiven, uzun süre kusursuz şekilde ve minimum bakımla çalışacak şekilde tasarlanmıştır. Makineyi düzenli olarak temizleyerek ve doğru şekilde kullanarak ömrünü uzatın.

Merdiveni tüm basamakları kapalı şekilde toplayın ve taşımadan veya depoya kaldırmadan önce emniyete alın.

Temizleme

Makineyi düzenli olarak, tercihen her kullanımdan sonra temizleyin. Uygun bir ev tipi temizlik malzemesi kullanarak yumuşak ve kuru bir bezle silin. Merdiveni herhangi bir nedenle suya veya herhangi bir sıviya batırmayın. Plastik kısımlara zarar vereceği için çözücü maddeler (benzin, alkol, amonyak vb.) kullanmayın.

Saklama

Merdiveninizi kapalı ve kuru bir ortamda, kirletici maddelerden uzakta saklayın. Merdivene başka nesneler koymayın. Merdiveni yalnızca kuru halde depoya kaldırın. Zarar görebileceği için merdiven sisteminizi nemli veya ıslak ortamlara maruz bırakmayın. Doğru taraf yukarı gelecek şekilde saklayın. Taban daima yere oturmalıdır. Çocukların ulaşamayacağı bir yerde saklayın.

Bakım

Asla hasar görmüş veya kırılmış bir teleskopik merdiveni kullanmayın. Geçici onarımlara izin verilmez. Merdiveni kullanmadan önce ve sonra merdivenin plastik ayaklarını kontrol edin. Merdiveni, plastik ayaklar olmadan ya da plastik ayaklar aşındığında kullanmayın. Toz ve diğer kirleticilerin girmesini önlemek için merdivenin en üstünde plastik kapaklar mevcuttur. Merdiveni plastik kapaklar olmadan kullanmayın. Merdiveni kullanmadan önce ve kullandıktan sonra daima bakarak kontrol edin.

Tamir ve bakım işlemleri, uygun yedek parçalara sahip yetkili bir kişi tarafından yapılmalıdır. Onaylanmamış üçüncü şahıs yedek parçaları tavsiye edilmez ve garantinizi geçersiz kılar.

GARANTI

VONROC ürünleri yüksek kalite standartları doğrultusunda geliştirilmiştir ve ilk satın alımdan itibaren kanunen belirlenen süre boyunca materyal ve işçilik açısından kusursuz olacağı garanti edilmektedir. Bu süre zarfında, kusurlu materyal ve/veya işçilikten dolayı üründe herhangi bir arıza meydana gelmesi durumunda, doğrudan VONROC iletişim kurun.

Takip eden durumlar bu garanti kapsamı dışındadır:

• Yetkisiz servis merkezleri tarafından yapılan veya yapılmaya teşekkür edilen onarım ve/veya değişiklikler.
• Normal aşınma ve eskime.
• Cihazın kötü ve yanlış kullanılması veya cihaza yanlış bakım yapılması.
• Orijinal olmayan yedek parçaların kullanılması

Bu, şirket tarafından açık ya da zımni verilmiş tek garantiyi oluşturur. Belirli bir amaç için ticarete elverişlilik ve uygunluğun zımni garantileri dahil dış görünüşünün ötesine uzanan açık veya zımni başka hiçbir garanti yoktur. VONROC herhangi bir arizi veya dolaylı zarardan hiçbir halükarda sorumlu olmayacaktır. Bayilerin getireceği çözümler uygunsuz birimlerin veya parçaların onarımı veya değiştirilmesiyle sınırlı olacaktır.

Ürün ve kullanıcı kılavuzu değişikliğe tabidir. Spesifikasyonlar başka bir uyarı olmaksızın değiştirilebilir.
