MANUAL DE UTILIZARE TL502XX Vonroc

Următoarele simboluri PĂTRAT VERDE indică utilizarea corectă. Următoarele simboluri CERC ROŞU indică o utilizare incorrectă și sunt furnizate ca un memento vizual pentru utilizare. Nu există o listă completă de instrucțiuni de utilizare sau avertismente. Utilizatorul trebuie să aibă grijă și simț comun atunci când folosește scara pentru a evita accidentele sau rănirile.

Nerespectarea instrucțiunilor furnizate va anula garanția și ar putea fi considerată o utilizare abuzivă.

Explicația simbolurilor

Citiți cu atenție instrucțiunile de operare înainte de a utiliza această scară. Familiarizați-vă cu funcțiile și utilizarea de bază. Reparați scara conform instrucțiunilor pentru a vă asigura că funcționează mereu corect. Instrucțiunile de utilizare și documentația însoțitoare trebuie păstrate în apropierea scării.

Indică riscul de rănire personală, pierderea vieții sau deteriorarea scării în cazul în care nu se respectă instrucțiunile din acest manual.

Lungime minimă de 91 cm.

Lungime maximă de 3,8 metri.

Greutate maximă de 150 kg/330 lbs.

Unghiul de înclinare al scării trebuie să fie de aproximativ 65-75° (raport de 1 : 4).

Mentineți întotdeauna un control vizual al scării înainte și după utilizare.

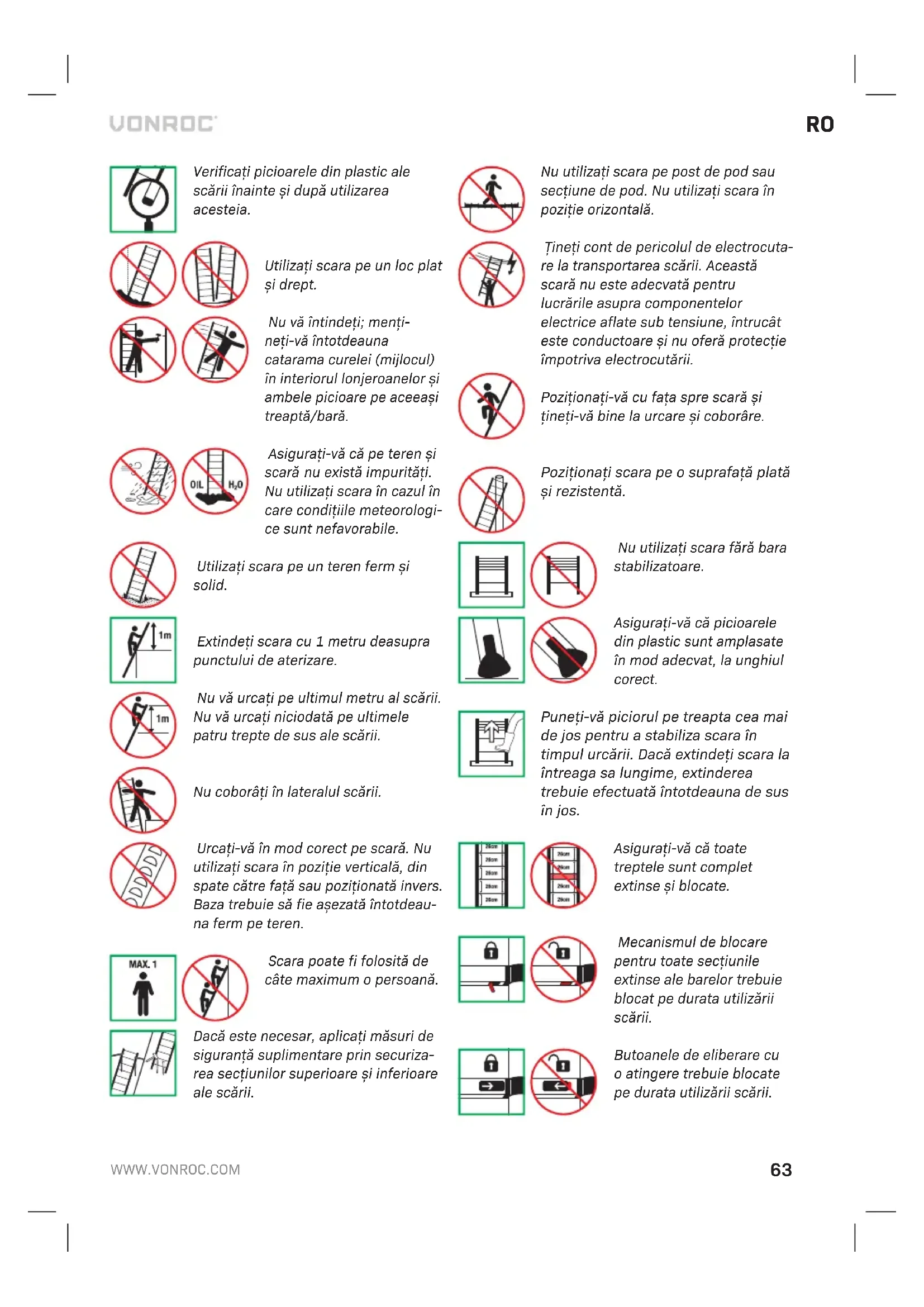

Verificați picioarele din plastic ale scării înainte și după utilizarea acesteia.

Utilizați scara pe un loc plat și drept.

Nu vă întindeți; menți-neți-vă întotdeauna catarama curelei (mijlocul) în interiorul lonjeroanelor și ambele picioare pe aceeași treaptă/bară.

Asigurați-vă că pe teren și scară nu există impurități. Nu utilizați scara în cazul în care condițiile meteorologi-ce sunt nefavorabile.

Utilizați scara pe un teren ferm și solid.

Extindeți scara cu 1 metru deasupra punctului de aterizare.

Nu vă urcați pe ultimul metru al scării. Nu vă urcați niciodată pe ultimele patru trepte de sus ale scării.

Nu coborâti în lateralul scării.

Urcați-vă în mod corect pe scară. Nu utilizați scara în poziție verticală, din spate către față sau poziționată invers. Baza trebuie să fie așezată întotdeau-na ferm pe teren.

Scara poate fi folosită de câte maximum o persoană.

Dacă este necesar, aplicați măsuri de siguranță suplimentare prin securizarea secțiunilor superioare și inferioare ale scării.

Nu utilizati scara pe post de pod sau sectiune de pod. Nu utilizati scara în poziție orizontală.

Țineți cont de pericolul de electrocutare la transportarea scării. Această scară nu este adecvată pentru lucrările asupra componentelor electrice aflate sub tensiune, întrucât este conductoare și nu oferă protecție împotriva electrocutării.

Pozitionați-vă cu fața spre scară și țineți-vă bine la urcare și coborâre.

Pozitionați scara pe o suprafață plată și rezistentă.

Nu utilizati scara fără bara stabilizatoare.

Asigurați-vă că picioarele din plastic sunt amplasate în mod adecvat, la unghiul corect.

Puneți-vă piciorul pe treapta cea mai de jos pentru a stabiliza scara în timpul urcării. Dacă extindeți scara la întreaga sa lungime, extinderea trebuie efectuată întotdeauna de sus în jos.

Asigurati-vă că toate treptele sunt complet extinse și blocate.

Mecanismul de blocare pentru toate secțiunile extinse ale barelor trebuie blocat pe durata utilizării scării.

Butoanele de eliberare cu o atingere trebuie blocate pe durata utilizării scării.

Începetiîntotdeauna urcarea de la a doua treaptă de jos, dacă scara este extinsă la lungimea sa intermediară.

La retractarea scării, folosiți-vă ambele mâini pentru a prinde manetele de pe ambele părți ale treptei, apoi eliberați mecanismul de blocare cu degetele dvs. mari.

Asigurați-vă că v-ați poziționat mâinile în mod corect la retractarea scării. Nu vă așezați mâinile pe partea superioară a barelor.

Nu actionați mecanismul de blocare manual.

Amplasațiîntotdeauna partea plată proeminentă a amortizoarelor pentru perete pe partea superioară a scării, pe un suport adecvat (de exemplu, un perete). Amortizoarele pentru perete oferă aderență și stabilitate. Nu permiteți niciodată ca scara să se sprijine de bare sau lonjeroane.

INSTRUCTIUNI SPECIFICE DE SIGURANTĂ

Nerespectarea avertismentelor și instrucțiunilor din acest manual și de pe produs ar putea conduce la vătămări grave sau mortale.

ÎNAINTE DE UTILIZARE

ASIGURATI-VĂ CĂ VĂ AFLATI ÎNTR-O STARE ADEC-VATĂ PENTRU UTILIZAREA UNEI SCĂRI. ANUMITE AFECTIUNI MEDICALE SAU MEDICAMENTE, ALCOOL SAU ABUZ DE DROGURI AR PUTEA FACE UTILIZAREA SCĂRII NESIGURĂ.

- Înainte de utilizarea scării, asigurați-vă că toate mecanismele de blocare funcționează în mod corespunzător. Dacă mecanismul nu funcțio-nează în mod corespunzător, nu utilizați scara.

• Purtați îmbrăcăminte strâmtă, îndepărtați bijuteriile și strângeți-vă părul la spate, dacă este lung, atunci când utilizati scara.
• Purtați întotdeauna încălțăminte adecvată atunci când urcați pe scară; se recomandă încălțămintea fără toc, uscată, cu striații și strânsă bine cu șireturi.
• Asigurați-vă că suprafața pe care veți sprijini scara are capacitatea portantă necesară pentru susținerea greutății combinate a scării, operatorului și obiectelor transportate.
• Uşile (însă nu uşile de evacuare în caz de incendiu sau altele similare), ferestrele și zonele de intrare/ieşire trebuie securizate atunci când se utilizează scara.
• Toate distragerile trebuie prevenite în mod rezonabil. Amplasați întotdeauna scara telescopică, astfel încât aceasta să fie permanent liber accesibilă.
• La transportarea scărilor pe bare de acoperiș sau într-un autovehicul, asigurați-vă că acestea sunt amplasate și securizate în mod adecvat pentru prevenirea deteriorărilor.
• Scara trebuie să fie inspectată după livrare și înainte de fiecare utilizare pentru confirmarea stării adecvate și a funcționalității tuturor pieselor.
• Verificați vizual ca scara să nu fie deteriorată și să fie în stare sigură de utilizare la începutul fiecărei zile de lucru în care se utilizează scara.
• Îndepărtați impuritățile de pe scară, cum ar fi vopseaua umedă, noroiul, uleiul sau zăpada.
• Pentru utilizatorii frecvenți, este necesară o inspecție periodică regulată.
• Înainte de utilizarea unei scări în cadrul unei sarcini de lucru, trebuie efectuată o evaluare a riscurilor, conform legislației țării în care scara este utilizată.
• Asigurați-vă că scara este potrivită pentru sarcină. în cazul în care aveți nelămuriri, contactați o persoană calificată pentru îndrumare.
• Nu utilizați o scară deteriorată sau necorespunzătoare.

POZITIONAREA ŞI MONTAREA SCĂRII

- Asigurați-vă că scara este complet pliată, că toate dispozitivele de blocare sunt securizate și că scara este lipsită de impurități, înainte de a fi deplasată în zona de lucru. Montați și pliați scara într-o zonă de lucru sigură. Nu deplasați scara dacă aceasta este montată în poziție verticală.

• Poziționați și utilizați scara doar pe o bază uniformă, plană și stabilă.
• La poziționarea scării, țineți cont de riscul de coliziune, de exemplu, cu pietoni, vehicule sau uși.
• Asigurați ușile (nu blocați ieșirile împotriva incendiilor) și ferestrele, acolo unde este posibil în zonă.
• Identificați toate riscurile de electrocutare din zona de lucru, cum ar fi cablurile suspendate sau alte echipamente electrice expuse. Această scară nu oferă izolație sau protectie față de pericolele electrice.
• Acordati o atenție sporită la utilizarea de echipament electric, întrucât această scară este conductor electric. Aplicați întotdeauna măsuri de siguranță, astfel încât să se evite blocarea sau prinderea cablurilor electrice la utilizarea scării. Asigurați-vă în prealabil că nu există deteriorări ale cablului electric al sculelor dvs. Mențineți scara la cel puțin 2 metri de echipamentul electric aflat sub tensiune neizolat.
• Scara poate fi poziționată doar sprijinită pe picioarele sale, în poziție plană, nu pe bare sau trepte. Nu poziționați niciodată scara pe suprafețe alunecoase (cum ar fi suprafețe de gheață și lucioase sau suprafețe solide contaminate semnificativ), decât dacă se aplică măsuri eficiente suplimentare pentru prevenirea alunecării scării sau asigurarea faptului că suprafețele sunt suficient de curate.
• Scara trebuie să fie montată în poziție corectă, cum ar fi unghiul corect de înclinare a scării (unghi de înclinare de aproximativ 1:4) față de nivelul barelor sau al treptelor (de exemplu, la 1 metru față de baza unui perete, dacă scara este extinsă 4 metri în sus).
• Poziționați întotdeauna scara pe o suprafață plată, rezistentă și securizați-o în mod corespunzător în prealabil, de exemplu, prin legare sau prin utilizarea unui dispozitiv de stabilizare adecvat.
• Mecanismul de blocare pentru toate sectiunile extinse ale barelor trebuie blocat pe durata utilizării scării.
• Nu încercați niciodată să deplasați sau să repoziționați scara de sus.

UTILIZAREA SCĂRII

• Nu depăşiti greutatea totală maximă de 150 kg/330 lbs pentru această scară.

• Scara poate fi folosită doar de câte o persoană.

• Scările pot fi utilizate doar pentru lucrări ușoare, de scurtă durată.

• Utilizați scări neconductoare pentru lucrări electrice sub tensiune care nu pot fi evitate. Această scară nu este adecvată pentru lucrările asupra componentelor electrice aflate sub tensiune, întrucât este conductoare și nu oferă protectie împotriva electrocutării.
• Nu utilizați scara în poziție verticală sau poziționa-tă invers. Baza trebuie să fie așezată întotdeauna ferm pe teren.
• Nu folositi scara în exterior în condiții meteorologice nefavorabile, precum vânt puternic sau ploaie.
• Nu lăsați o scară extinsă nesupravegheată.
• Aplicați măsurile de siguranță pentru împiedicarea accesului copiilor la scară.
• Nu așezați scule sau alte obiecte pe bare și nu agățați nimic pe sistemul scării.
• Echipamentul transportat în timpul utilizării unei scări trebuie să fie ușor și simplu de manipulat.
• Pozitionați-vă cu fața spre scară și țineți-vă bine la urcare și coborâre.
• Nu coborâți pe lonjeroanele scării prin alunecare. Urcați și coborâți cu mișcări intenționate.
• Mențineți întotdeauna permanent 3 puncte de contact cu scara, de exemplu, două picioare pe aceeași bară și o mână pe lonjeroane. Dacă acest lucru nu este posibil, utilizați echipamentul de siguranță suplimentar.
• Pe durata lucrului pe scară, țineți-vă permanent cu o mână sau, dacă acest lucru nu este posibil, aplicați măsuri de siguranță suplimentare.
• Nu vă întindeți; mențineți-vă întotdeauna cata- rama curelei (mijlocul) în interiorul lonjeroanelor și ambele picioare pe aceeași treaptă/bară pe durata sarcinii de lucru.
• Evitați lucrările care impun o sarcină laterală pe scări, cum ar fi găurirea laterală a materialelor solide (de exemplu, cărămidă sau beton).
• Când scara se află în poziție înclinată, nu este permisă urcarea pe scară mai sus de ultimul metru al scării.
• Utilizatorul trebuie să își poziționeze mâinile în jurul lonjeronului, atunci când aduce scara din poziție extinsă în poziție de depozitare.
• Nu staționați pe ultimele patru bare ale scării; acest lucru poate cauza probleme de stabilitate.
• Nu utilizati scara pe post de pod.

• Scările înclinate utilizate pentru accesarea unui nivel superior trebuie să fie extinse la cel puțin 1 metru deasupra punctului de aterizare.

• Nu coborâți de pe o scară înclinată la nivel superior fără a aplica măsuri suplimentare de securitate, cum ar fi legarea sau utilizarea unui dispozitiv de stabilizare adecvat.

• Nu coborâți în lateralul scării.
• Nu petreceți perioade lungi pe o scară fără pauze regulate (oboseala este un risc).
• La închiderea scării, aveți grijă să nu vă prindeți degetele, îmbrăcămintea sau părul în mecanism. Închideți barele pe rând.

2. INFORMATII DESPRE PRODUS

Domeniul de utilizare

Scara telescopică este proiectată și destinată utilizării casnice, ca ajutor pentru urcare în mediul de acasă și în grădină și în scopuri de tip hobby. Această scară nu este o jucărie. Copiii trebuie să fie supravegheați, pentru a vă asigura că nu se joacă cu scara. Această scară nu este realizată pentru uz profesional. Scara telescopică trebuie să fie manipulată, îngrijită și întreținută în conformitate cu aceste instrucțiuni. Orice altă utilizare este considerată necorespunzătoare și poate duce la deteriorarea bunurilor, la vătămări corporale sau chiar deces. Scara este conformă cu normele EN131, 96-333 și Warenwet.

SPECIFICATII TEHNICE

Nr. model TL502XX
Lungime, extinsă 3,8 m
Lungime, retractată 91 cm
Sarcina maximă admisă 150 kg
Numărul treptelor 13 trepte
Unghiuri de înclinare 65°–75°
Numărul maxim de utilizatori 1	utilizator
Greutate 13,1 kg

DESCRIERE

Numerele din textul următor se referă la imaginile de la paginile 2-4.

1. Bară superioară
2. Tuburi telescopice
3. Mâner
4. Curea de depozitare
5. Bară inferioară

6. Mecanism de blocare

7. Manete

8. Mânere de retragere
9. Bară stabilizatoare

3. ASAMBLAREA

Bara stabilizatoare trebuie să fie montată înainte de utilizare. NU utilizați scara fără bara stabilizatoare.

pul asamblării, aveți grijă ca scara să nu cadă. Dacă este necesar, solicitați asistența unei alte persoane.

Montarea barei stabilizatoare (fig. A, B)

• Întoarceți scara telescopică în poziție verticală, astfel încât picioarele să fie accesibile. Veți observa știfturi din plastic în fanta fiecărui picior. Pentru a monta bara stabilizatoare (9), aceste știfturi trebuie să fie decuplate. Acest lucru poate fi efectuat cu ușurință cu ajutorul unei șurubelnite cu cap plat.
• După ce știfturile au fost decuplate și îndepăr-tate, bara stabilizatoare (9) se va potrivi în fante. Este necesară alinierea orificiilor de pe bara stabilizatoare cu orificiile de pe picioarele scării telescopice.
  OBSERVATIE: Este posibil să aveți nevoie de un ciocan din cauciuc pentru a bate ușor și cu grijă bara stabilizatoare, în vederea introducerii acesteia în fante, în mod corespunzător.
• Având bara stabilizatoare (9) introdusă în fantele din picioarele scării, fixați-o cu 2 bolțuri și cu piulițele furnizate, conform figurii B. Pentru a o fixa, strângeti-o cu o cheie fixă.

4. OPERAREA

Înainte de utilizarea scării, respectați întotdeauna instrucțiunile de siguranță și țineți cont de reglementările relevante.

Deschiderea scării la lungime intermediară (Fig. A, C, D)

Scara telescopică va acționa automat mecanismul de blocare la deschidere. Fiecare secțiune are propriul mecanism de blocare.

• Pozitionați scara telescopică pe o suprafață fermă și dreaptă. Asigurați-vă că scara este în poziție închisă, conform figurii D1.

• Deblocați cureaua de depozitare (4).

• Puneti un picior pe bara inferioară (5) pentru stabilizarea scării. Asigurați-vă că partea frontală a scării este cu fața spre dvs.

• Începând cu a doua bară de jos (conform figurii D2), folosiți-vă ambele mâini pentru a prinde manetele (7) de pe fiecare parte a barei și să trageți în sus pentru extinderea treptei.
• Dacă toate treptele sunt complet extinse, veți auzi un „clic” care confirmă faptul că mecanismele de blocare (6) sunt acționate pentru acel nivel.
• Asigurați-vă că toate secțiunile deschise ale barelor sunt blocate, mecanismele de blocare roșii (6) trebuie să fie vizibile în mod clar, conform figurii C2. Între timp, părțile roșii ale mânerelor de retragere (8) nu trebuie să fie vizibile. De asemenea, asigurați-vă că toate distanțele dintre barele deschise au o înălțime egală.
• Puteți utiliza scara dacă toate secțiunile sunt blocate.
• Pozitionați scara la un unghi corect pentru o scară înclinată (unghi de înclinare de aproximativ 1:4) față de nivelul barelor sau al treptelor (de exemplu, la 1 metru față de baza unui perete, dacă scara este extinsă 4 metri în sus).

Deschiderea scării la lungime completă (fig. A, C, D)

Dacă deschideti scara la întreaga sa lungime, extinderea trebuie efectuată întotdeauna de sus în jos.

• Pozitionați scara telescopică pe o suprafață fermă și dreaptă. Asigurați-vă că scara este în poziție închisă, conform figurii D1.
• Deblocați cureaua de depozitare (4).
• Puneti un picior pe bara inferioară (5) pentru stabilizarea scării. Asigurați-vă că partea frontală a scării este cu fața spre dvs.
• Începând cu bara superioară ((1) conform figurii D3), folosiți-vă ambele mâini pentru a prinde manetele (7) de pe fiecare parte a barei și să trageți în sus pentru extinderea treptei.
• Dacă toate treptele sunt complet extinse, veți auzi un „clic” care confirmă faptul că mecanismele de blocare (6) sunt acționate pentru acel nivel.
• Asigurați-vă că toate secțiunile deschise ale barelor sunt blocate, mecanismele de blocare roșii (6) trebuie să fie vizibile în mod clar, conform figurii C2. Între timp, părțile roșii ale mânerelor

de retragere (8) nu trebuie să fie vizibile. De asemenea, asigurați-vă că toate distanțele dintre barele deschise au o înălțime egală.

• Puteti utiliza scara dacă toate secțiunile sunt blocate.
• Poziționați scara la un unghi corect pentru o scară înclinată (unghi de înclinare de aproximativ 1:4) față de nivelul barelor sau al treptelor (de exemplu, la 1 metru față de baza unui perete, dacă scara este extinsă 4 metri în sus).

Închiderea scării (fig. A, E)

Întreaga scară este închisă prin utilizarea mânerelor de retragere (8). Din motive de siguranță, treptele nu pot fi închise separat.

actionați mecanismul de blocare manual (6). Utilizați mânerele de retragere (8) doar pentru a închide scara.

• Mențineți scara telescopică într-o poziție verticală.
• Puneti un picior pe bara inferioară (5) pentru stabilizarea scării.
• Începând de la bara unde sunt amplasate mâ- nerele de retragere (8), utilizati-vă ambele mâini pentru a prinde manetele (7) de pe ambele părți ale barei. Asigurați-vă că vă poziționați ambele mâini astfel încât, conform figurii E, să nu vă prindeți degetele la închiderea scării.
• Apoi, decuplați mânerele de retragere (8) cu degetele dvs. mari, prin împingerea mânerelor spre centru, astfel încât părțile roșii să devină vizibile.
• Scara începe să se închidă. Din motive de siguranță, scara a fost echipată cu un sistem de închidere lentă, care previne închiderea bruscă a scării.

Transportarea scării (fig. A)

Transportați scara doar dacă cureaua de depozitare este blocată.

Atunci când mutați scara, închideți complet scara, în forma sa cea mai compactă. Asigurați-vă că scara este securizată prin blocarea curelei de depozitare (4).

5. ÎNTRETINERE

Scara este proiectată pentru a funcționa fără probleme pentru o perioadă lungă de timp și cu o întreținere minimă. Extindeți durata de viață curățând în mod regulat dispozitivul și tratându-l corect.

Pliati complet scara, prin închiderea tuturor barelor, și securizați-o înainte de depozitare și manipulare.

Curățarea

Curățați periodic dispozitivul, de preferință după fiecare utilizare. Curățați cu un curățitor de uz casnic adecvat și cu o cârpă moale uscată. Nu imersați scara în apă sau în alt lichid, indiferent de motiv. Nu utilizați solventi (benzină, alcool, amoniac etc.), întrucât aceștia deteriorează piesele din plastic.

Depozitarea

Depozitați scara dvs. în interior, într-un mediu uscat, la distanță față de agenții contaminanți. Nu așezați alte obiecte pe scară. Depozitați scara doar dacă este uscată. Nu expuneți sistemul scării la medii umede, întrucât acestea pot deteriora scara. Depozitați scara în mod corect, în poziție verticală. Baza trebuie să fie întotdeauna poziționată pe sol. Depozitați astfel încât să nu fie la îndemâna copiilor.

Întreținerea

Nu folosiți niciodată o scară telescopică deteriorată sau ruptă. Reparațiile temporare nu sunt permise. Verificați picioarele din plastic ale scării înainte și după utilizarea acesteia. Nu utilizați scara fără picioarele din plastic sau când picioarele din plastic sunt uzate. Scara este dotată cu capace din plastic la partea superioară a scării, pentru a preveni pătrunderea prafului și a altor impurități la scară. Nu utilizați scara fără capacele din plastic. Mențineți întotdeauna un control vizual al scării înainte și după utilizare.

Reparațiile și întreținerea trebuie efectuate să fie de o persoană competentă, cu piese de schimb adecvate. Piesele de schimb de la terți neaprobate nu sunt recomandate și vă vor anula garanția.

GARANTIE

Produsele VONROC sunt realizate la cele mai înalte standarde de calitate și sunt garantate în privința materialelor și a manoperei pentru întreaga perioadă de utilizare în garanție, începând cu data achiziției. În cazul în care produsul prezintă defecțiuni în perioada de garanție din cauza materialului defect și/sau a manoperei, contactați direct VONROC. Următoarele circumstanțe sunt excluse de la această garanție:

• Reparațiile sau modificările care realizate sau care s-au încercat a fi efectuate de centre de service neautorizate;
• Uzura în condiții normale de utilizare;
• Unealta care a fost abuzată, utilizată într-un mod neglijent sau întreținută în mod inadecvat;
• Folosirea unor piese de schimbe neoriginale.

Aceasta acoperă garanția companiei, explicită sau implicită. Nu există alte garanții explicite sau implicite care să se extindă dincolo de cele indicate aici, incluzând garanțiile, vandabilitatea sau adecvarea pentru un anumit scop. În nicio situație, VONROC nu este responsabil pentru daunele incidentale sau consecvențiale. Reparațiile efectuate de reprezentant trebuie să fie limitate la reparațiile sau la înlocuirea unităților sau a pieselor neconforme.

Produsul și manualul de utilizare pot suferi modificări. Specificațiile se pot modifica fără notificare prealabilă.
