Ürün Tipi Akülü Delme Vidalama Makinesi
Marka Meister Craft
Model MAS12ib 2.0
Motor Gerilimi 12 V maks.
Boş Devir (Düşük Hız) 0 - 380 dk⁻¹
Boş Devir (Yüksek Hız) 0 - 1260 dk⁻¹
Tork (Yumuşak/Sert) maks. 11 / 30 Nm
Delme Kapasitesi (Ahşap) 20 mm
Delme Kapasitesi (Çelik) 10 mm
Maks. Vidalama Çapı 8 mm
Mandren Hızlı Kilitleme, Maks. Kapasite 10 mm
Akü Tipi Li-Ion
Akü Gerilimi 12 V
Akü Kapasitesi 2000 mAh
Şarj Cihazı Tip 7101, 220-240 V~, 50 Hz, 48 W, çıkış 12 V / 3,0 A
Şarj Süresi Yaklaşık 60 dakika
Tork Kademesi Sayısı 17 + 1 (delme)
Hız Kademeleri 2 (LO: 0-380 dk⁻¹, HI: 0-1260 dk⁻¹)
Aydınlatma Çalışma LED'i
Verilen Aksesuarlar 1 akü, 1 şarj cihazı, 1 çift uçlu, taşıma çantası, kullanım kılavuzu, garanti belgesi
Bakım Gövdeyi nemli bir bezle temizleyin, çözücü kullanmayın. Kuru, dondan korunmuş bir yerde saklayın. Aküyü her 2 ayda bir tamamen boşaltın.
Güvenlik Çift yalıtım, aşırı ısınma koruması, emniyet durdurma (anahtarın orta konumu)
Tamir Edilebilirlik Orijinal yedek parçalar, yetkili servis. Cihazın açılması garantiyi geçersiz kılar.
Standartlar CE, EN 60745

Sık sorulan sorular - MAS12ib 2.0 Meister Craft

Akü nasıl şarj edilir?
Önce şarj cihazını (Tip 7101) 220-240 V prizine takın, ardından aküyü şarj bölmesine yerleştirin. Kırmızı LED şarjı gösterir, yaklaşık 60 dakika sürer. Şarj tamamlandığında yeşil LED yanar. Aküyü şarj süresinden daha uzun süre şarj cihazında bırakmayın.
Bu cihaz hangi tip akü kullanır?
Cihaz, 12 V ve 2000 mAh (cihazla birlikte verilen referans) Li-Ion akü kullanır. Yalnızca üretici tarafından önerilen aküleri kullanın.
Sıkma torku nasıl ayarlanır?
Tork ayar halkasını (işaret 2) çevirerek 17 kademe (vidalama) veya maks (delme) konumundan birini seçin. Vida veya malzemeye zarar vermemek için işe uygun bir tork seçin.
Dönüş yönü nasıl tersine çevrilir?
Anahtarın üzerindeki kaydırmalı anahtarı (işaret 4) kullanın. Vidalama için R konumu (sağ dönüş), sökme için L konumu (sol dönüş). Orta konum emniyet konumudur. Yalnızca motor duruyorken değiştirin.
Mevcut hızlar nelerdir?
HI/LO seçici (işaret 11) iki kademe sağlar: Vidalama için LO (0-380 dk⁻¹), delme için HI (0-1260 dk⁻¹). Hız ayrıca anahtara basma basıncına göre sürekli değişir.
Matkap nasıl temizlenir ve bakımı yapılır?
Gövdeyi nemli bir bezle temizleyin (çözücü kullanmayın). İyice kurulayın. Aküyü her 2 ayda bir tamamen boşaltın, ardından yeniden şarj edin. Cihazı kuru ve dondan korunmuş bir yerde (sıcaklık < 50 °C) saklayın.
Akü şarj olmazsa ne yapmalı?
Şarj cihazının düzgün takılı olduğunu ve prizin çalıştığını kontrol edin. Kırmızı veya yeşil LED 30 dakikadan daha uzun süre yanıp sönüyorsa, aküyü çıkarın, 15 dakika soğumaya bırakın ve tekrar deneyin. Sorun devam ederse, müşteri hizmetlerine başvurun.
Maksimum delme çapı nedir?
Ahşapta 20 mm'ye kadar ve çelikte 10 mm'ye kadar delme mümkündür. Mandrenle uyumlu matkap uçları kullanın (maks. kapasite 10 mm).
LED aydınlatma nasıl kullanılır?
LED aydınlatma (işaret 9), Açma/Kapama düğmesine bastığınızda otomatik olarak yanar. Düğmeyi bıraktığınızda söner. LED'e doğrudan bakmayın (lazer sınıfı 1).
Yedek parça veya cihaz tamiri nereden bulunur?
Meister Craft müşteri hizmetlerine veya yetkili bir uzmana başvurun. Yalnızca orijinal parçalar kullanın. Cihazın açılması garantiyi geçersiz kılar. Garanti belgesini ve faturayı saklayın.

Kullanıcıların soruları hakkında MAS12ib 2.0 Meister Craft

0 soru bu cihaz hakkında. Bildiklerinizi cevaplayın veya kendinizinki sorun.

Bu cihaz hakkında yeni bir soru sor

E-posta gizli kalır: yalnızca birinin sorunuza yanıt verdiğinde sizi bilgilendirmek için kullanılır.

Henüz soru yok. İlk soruyu siz sorun.

Cihazınız için talimatları indirin Matkap PDF formatında ücretsiz! Kılavuzunuzu bulun MAS12ib 2.0 - Meister Craft ve elektronik cihazınızı yeniden ele alın. Bu sayfada cihazınızın kullanımı için gerekli tüm belgeler yayınlanmaktadır. MAS12ib 2.0 markasının Meister Craft.

KULLANIM KILAVUZU MAS12ib 2.0 Meister Craft

Kullanim talimat ve güvenlik uyarileri

Meister Craft MAS12ib 2.0 - Kullanim talimat ve güvenlik uyarileri - 1

UYARI! Yaralanma riskinin azaltilmasi bakimindan, ilk kullanimdan once lutfen dikkatle okuyun ve makineyle birlikte muhafaza edin! Bu makineyi digerbir kullaniciya vermeniz durumunda, bu kullanma talimatlari n da yaninda teslim ediniz.

icindekiler

1 - Teslimat kapsamı66
2 - Teknik bilgiler66
3 - Yapi parçaları67
4 - Öngörulen amacına uygün kullanımkıçimi67
5 - Genel güvenlik uyarları68
6 - Cihaza Özgü güvenlik uyararı72

1 - Teslimat kapsami

  • Akülu matkap
    1 Akü
    Sarj aleti
  • 1 Gift tarafli uç
  • Tasima cantasi
    Kullanim kilavuzu
  • Garanti belgesi

2 - Teknik bilgiler

Teknik veriler

Motor max. 12 V...
Devir sayi s n0-Lo = 0-380 min-1
n0-Hi = 0-1260 min-1
Max. yumuak/sert dönme momenti 11/30 Nm
Del-Ø
- Tahta 20 mm
- Çelik 10 mm
ø max 8 mm
Matkap aynasi max 10 mm
7 - Akünün Şarj edilmesi73
8 - Donme momenti ayari74
9 - İsletim74
10 - Çalıma tarzi75
11 - Bakım ve cevrenin korunması76
12 - Servis acıklamaları76
Akü max 12 V-/-2000 mAh/Li-Ion
Sebeke adaptörüTyp 7101IN: 220-240 V~,50 Hz, 48 WOUT: 12 V-/3,0 A
Sarj süresi ca. 60 min.

Meister Craft MAS12ib 2.0 - Teknik veriler - 1

Teknik degisiklikler yapilmasi durumu sakli tutulmaktadir.

Gürültü emisyonu/Titreşim

Gürültu emisyonu

Ölcüm değerleri EN 60745-1,

EN 60745-2-2, EN 60745-2-1

uyarinca tespit edilmistir.

Belirtilen salinim emisyon degeri normlandirilmis bir test yontemine gore olçumlus olup, elektrikli bir aletin bir baska alette kiyasanmasinda kullanilabilir.

Belirtilen salinim emisyon degeri, muhtemel bir olumsuz etki icin ilk tahmin olarak da kullanilabilitir.

DIIKKAT! Salinim emisyon degeri, elektrikli aletin kullanilmasi sirasinda, aletin ne tur kullanildigina bagli olarak belirtilen degerden farklik gosterebilir.

Titresimden etkilenme oranini
mumkun oldugunca asgaride tutmayi
deneyiniz. Titresim yukunun
azaltilmasi ile ilgili tedbirlere ornek
olarak, aletin kullaniminda eldiven
kullanilmasi ve calisma saatlerinin
kisitlanmasi gosterilebilir. Bunda
isletim dongusunun payi da (mesela
elektrikli aletin kapali oldugu sureler
ve aletin gereci aqik oldugu ama
herhangi bir zorlanma olmadan
calistigi sureler) dikkate alinmalidir.

3 - Yapi parçalari

1 Matkap aynasi
2 Ayar halkalı tork ayari
3 Cihaza monte isik salterli ve devir sayisi ayarli acma/kapama salteri

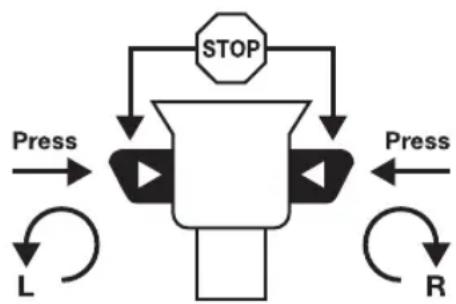

4 Saça/Sola hareket
5 Akü
6 Sarj aleti
7 Sarj kontrolü
8 Sarj yeri
9 LED calisma lambasi
10 Akü sarj gõstergesi
11 HI/LO salteri
12 Akü-kilit açma tuşu
13 Çift tarafı uç

4 - Öngörülen amaçlara uygün kullanım

Tahta ve metalde delme islemi, vidalama. Makineyi, sarj aletini ve aksesuarlarin sadece amaca uygun sekilde kullanin (uretici bilgilerini de dikkate alinz)! Amaci disinda tum kullanimlar yasaktir.

Bu cihaz, güvenliklerinden sorumlu bir kisinin denetimi olmaksizin ya da bu kisi tarafindan cihazin)nasil kullanilacagi tarif edilmeden siniri fiziki,duyusal veya zihinsel yetilere sahip kisiler (cocuklar dahil) tarafindan ya da tecrubesizce ve/ veya bilgisizce kullanilamaz. Cocuklarin cihazla oynamamalarinin saglanmasi acsisindan kontrl altinda tutulmasi gerekmektedir.

Bu alet sadece evde yapilacak olan islerde kullanilmak icin belirlenmistir.

Amacina uygun olmayan kullanim

Cihazin "Amacina uygun kullanim" böümunde belirtilmeyen her Tür kullanimi amacina uygun olmayan kullanımdır.

Bu elektrikli alet, kalin boya veya cila tabakalarini kazimaya uygun degildir.

Bu elektrikli aletle öngrülmeyen uygulamalarda bulunulması, tehlike ve

yaralanmalaroyolacabilir.Ozelolarak bu elektriklaletiocngorulmemisolan aksamikullanmayiniz.

Soz konusu aksami elektrikli aletetakabiliyor olmaniz,guvenli bir kullanimgarantisi vermez.

Takilacak aletin izin verilen devir sayisi, en azindan elektrikli alet uzerinde belirtilen azami devir sayisi kadar olmalidir. Izin verilenden daha hizl donen aksam, kirlabilir ve firlayabilir.

Bu takdirde yaralanma tehlikesi vardir.
Hatali kullanimdan dolayi meydana
gelebilecek tum maddi hasarlardan veya
yaralanmalardan, cihazi kullanin
kendisi sorumluluk taşi.

Makinede baska veya orjinal olmayan parçalarin kullanilmasi, uretici tarafindan verilen garantinin yanmasina yol acar.

Muhtemel riskler:

Isbu elektrikli aletin isletme talimati, elektrikli aletlerin emniyetli kullanilabmesine iliskin onemli uyarilar icerir. Yine de her elektrikli alet, mevcut koruyucu tertibatlara ragmen tamamen ihimal di birakilamayacak muhtemel riskler icerir. O nedenle elektrikli aletleri her zaman gereken itinayla kullaniniz.

Muhtemel riskler ornegin sunlar olabilir:

  • Donen parca veya aletlere temas.
  • Etrafa firlayan malzeme veya malzeme parçalarindan yaralanma.
  • Motorun yeteri derecede havalanamamasindan kaynaklanacak yangin tehlikesi.
  • Kulaklik kullanmadan yapilan islerde isitme kaybi.

Emniyeti calisma,aynizamanda, kullanici personelin ilgili elektrikli aletin nasil kullanilacaigini iyibilip bilmemesine baglir!Buna iliskin makine bilgisive calisirken dikkatli davranma, mevcut risklerin asgariye indirilmesine yardimci olur.

Uyari! Isbu elektrikli alet, calisma esnasinda elektromanyetik alan olusturur. Bu alan, bazir durumlarda aktif veya pasif tibbi implantleri olumsuz etkileyebilir. Ciddi ve hatta olumcül yaralanma riskini azaltabilmek icin, tibbi impant taşiyanlara, isbu aleti kullanmadan once, doktorlarina ve tibbi implant üreticisine danismanlarini tavsiye ederiz.

5 - Elektrikl aletlerin kullanimina iliskin genel güvenlik uyarılı

Dikkat! Butun güvenlik talimatlari ve hukumleri okunmaldir.

Aşaqidaki talimat hukumlerine uyulmadigi takdirde elektrik carpması, yangın ve/veya/agir yaralanma tehlikeleri meydana gelebilmektedir.

Bir sonraki kullanim icin bu guvenlik talimatlari ne hukumlerei gvenli bir yerde saklayiniz.

Uyari ve talimat hukumlerinde kullanilan "Elektrikli EI Aleti" kavrami, akim sebekesine bagli (sebeke baglanti kablosu ile) aletlerle akü ile calisan aletleri (akim sebekesine baglantisi olmayan aletler) kapsamaktadir.

1 Calisma yeri

a Calistiginiz yeri temiz ve duzenli tutunuz. Calistiginiz yer dizensiz ise ve iyi aydinlatilmamissa kazalar meydana gelebilmektedir.

b Yakininda yanici sivilar, gazlar veya tozlar bulunan patlama tehlikesi olan yerlerde aletinizle calismayiniz. Elektrikli el aletleri, toz veya buharlarin tutusmasina neden olabilecek kivilcimlar cikartmaktadirlar.
c Elektrikli el aleti ile calisirken cocosklari ve baskalarini uzakta tutunuz. DikkatinizDAQIacak olursa aletin kontrolunu kaybedebilirsiniz.

2 Elektrik emniyeti

a Aletin fişi prize uymalidir. Fisi hicbir zaman degistirmeyiniz. Koruyucu donanimi bulunan topraklanmş alelerle birlikte adaptorfor fişi kullanmayiniz. Degistirilmemi fiş ve uygun pris elektrik carpma tehlikesini azaltir.
b Borular, kalorifer petekleri, isiticilar ve buzdlaplari gibi topraklanmis yüzeylerle bedensel temasa gelmekten kaçıniniz. Bedeniniz topraklandıanda buyuk bir elektrik carpma tehlikesi ortaya Çikar.
c Aleti yagmur.altinda veya nemliyerlerde birakmayiniz.Suyun elektrikli el aleti icine sizmasi elektrik carpma tehlikesini yuksaltir.
d Aleti kablosundan tutarak taşimayıniz, kabloyu kullanarak asmayıniz vya kablodan*cekerek fişiçikartmayıniz. Kabloyu isidan,yağdan,keskin kenarl cisimlerden vya aletin hareketli parçalarindan uzak tutunuz. Hasarlı veya dolamş kablo elektrik carpma tehlikesini yükseltir.
e Bir elektrikli el aleti ile acosk havada calisirken, mutlaka acosk havada kullanilmaya onaylilan bir uzatmakablosu kullaniniz. Acik havada kullanilmaya uygun uzatma

kablosunun kullanilmasi elektrik carpma tehlikesini azaltir.

f Elektrikl aletin nemli ortamda kullanilmasin mutlaka gerekli olmasi halinde, kasak akimdan koruma tertibatl salter kullaniniz. Kasak akimdan koruma tertibatl salter kullanilmasi elektrik carpma riskini azaltir.

3 Kisilerin Güvenligi

a Dikkatli olunuz, ne yaptiğiniza dikkat ediniz, elektrikli el aleti ile,isinizi makul bir tempo ve yontemle yurutünuz. Yorgunsaniz, aldiginiz haplarin, ilaclarin veya alkolun etkisinde iseniz aletinizi kullanmayiniz. Aleti kullanirken bir anlik dikkatsizlik onemli yaralanmalara neden olabilir.
b Daima kisel koruyucu donanim ve koruyucu gozluk kullaniniz. Yaptiginiz ise gore kullanacağınizl toz maskesi, kaymayan is ayakkabilari, kask ve kulaklik yaralanma tehlikesini azaltir.
c Aletin kontrol disi calismamasi icin gerekli onlemleri aliniz. Aleti akim sebekesine veya akuye baglamadan once, kalirmadan veya tasimaya baslamadan once kapali oldugundan emin olunuz. Aleti tasirken parmaginiz salter uzerinde olursa veya aleti acik durumda akim sebekesine baglarsaniz kazalara neden olabilirsiniz.
d Aleti calistirmadan once ayar aletlerini veya anahtarlari aletten cikartiniz. Aletin donen parcalarinin icinde bulunabilecek bir yardimci alet yaralanmalarana neden olabilir.
e Kendinize cok fazla güvenmeyiniz. Calisirken durusunuz güvenli olsun

ve dengenizi her zaman saglayiniz.
Bu sayede aleti beklenmedik durumlarda daha iyi kontrol edebilirsiniz.
f Uygun is elbiseleri giyiniz. Genis giysiler giymeyiniz ve takı takmayiniz. Saçlarinizi, giysilerinizi ve eldivenlerinizi aletin hareketli parçalarindan uzak tutunuz. Bol giysiler, uzun-SAclar veya takilar, aletin hareketli parçaları tarafindan tutulabilir.
g Tutamaklari kuru, temiz ve yagsiz tutunuz. Yagli tutamaklar kayabilir ve aletin kontrolünu kaybedebilirsiniz.
h Toz emme donanimi veya toztutma tertibati kullanirken, bunlarinbagl oldugundan ve dokrukullanildigindan emin olunuz. Bu donanimlarin kullanilmasi tozdan kaynaklanacad tehlikeleri azaltir.
4 Elektrikli el alelerin Özenle kullanimi ve bakimi
a Aleti asri olcude zorlamayiniz. Yaptiginiz ise uygun elektrikli el aletleri kullaniniz. Uygun performansli elektrikli el aleti ile belirlenen calisma alaninda daha iyi ve guvenli calisirsiniz.
b Salteri bozuk olan elektrikli el aletini kullanmayiniz. Aciip kapanamayan bir elektrikli el aleti tehlikelidir ve onarilmaldir.
c Alette bir ayarlama islemine\ baslamadan once, herhangi bir\ aksesuari degistirken veya aleti\ elinizden birakirken fişi prisden\ cekiniz. Bu onlem, aletin yanlisi kla\ calismasini onler.
d Kullanim diş duran elektrikli el aletlerini;cocuklarin ulasamayacagi bir yerde saklayiniz. Aleti kullanmayi bilmeyen veya bu

kullanim kilavuzunu okumayan kisilerin aletle calismalarina izin vermeyiniz.Denyimsiz kisiler tarafindan kullanildiinda, elektrikli el aletleri tehlikelidir.

e Aletinizin bakimini ozenle yapiniz. Aletinizin kusursuz olarak islev gormesini engelleyebilecek bir durumun olup olmadigiini, hareketli parçalarin kusursuz olarak islev gürup görmediklerini ve sikişiptionsmadiclarini, parçalarin hasarli olup olmadiklarini kontrol ediniz. Aleti kullanmayasciousamadan once hasarli parçaları onartiniz. Birçok is uzazasi aletin kottubakimindan kaynaklanmaktadir.

f Kesici uclari daima keskin ve temiz tutunuz. Ozenle bakimi yapilmis keskin kenarli kesme uclarinin malzeme icinde sikisma tehlikesi daha azdir ve daha rahat kullanim olanaqi saglarlar.

g Elektrikli el aletini, aksesuari, uzlar ve benzerlerini, bu ozel tip alet icin ongorulen talimata gore kullaniniz. Bu siralamada olmak uzere, calisma kosullarini ve yaptiginiz isi dikkate aliniz. Elektrikli el aletlerinin kullanimlari icin ongorulen alanin disinda kullanilmalari tehlikeli durumlara neden olabilir.

5 Akü aletinin kullanimi ve bakimi

a Aküleri sadece imalatçıstanbul tavsiye edilmekte olan doldurma cihazlarinda doldurun. Belirli bir aküçşedi icin belirlenmis olan doldurma cihazların baska akülerde kullanilması durumunda yangın tehlikesi bulunmaktadır.
b Elektrik aletlerinde sadece kendileri icin ongorulmug alan akuleri kullanin. Baska akulerin kullanilmasi

durumunda yangin tehlikesi yaralanma meydana gelebilir.

c Kullanilmayan akuyu, irtibatarda bir koprulesme meydana getirebilecek olan buro kancelarindan, madeni paralardan, anahtarlardan, civilerden, civatalardan veya baska ufak metal maddelerden uzakta bulundurun. Akukutuplariarasinda meydana gelen bir kisa devre yaralanmalara veya yangina neden olabilir.
d Yanlis kullanilmasi durumunda akiden sivi disari cikabilir. Disari sizan bu sivile irtibat etmekten sakinin. Tesadufu bir irtibat halinde su ile durulayin. Svi gozler ile temas etmis ise, ilaveten bir doktora bas vurun. Disa sizmi'anaku sivisi deride yaralanmalara veya yanmalarana denen olabilir.

6 Servis

a Aletinizi sadece yetkili personele ve original yedek parca kullanma kosulu ile onartiniz. Bu sayede aleting gunlenligini surekli hare getirirsiniz.
7 Akılı matkap icin spesiyal güvenlik uyarılı
a Kullanmakta oldugunuz cihazin sakli akim kabolarina veya kendi kablosuna temas etme durumunun mevcut oldugu durumlarda cihazisadece izole edilmis olan tutma yüzeylerinden tutunuz. Içersinde akim geleirmekte olan bir kablo ile temas edilmesi durumunda cihazin metal olan parçalarına da akim geleçerek bir elektrik carpması meydana gelebilecekbir.
8 Aku/Sarj aleti için emniyet uyarilari
a Sarj aletini yagmur ve islakliktan uzak tutunuz. Sarj aletine su girmesi elektrik carpma riskini artirir.

b Aküleri sadece imalatçılarıntakınde tavsiye edilmekte olan doldurma cihazlarinda doldurun. Belirli bir aküçşedi icin belirlenmiş olan doldurma cihazların baska akülerde kullanilması durumunda yangın tehlikesi bulunmaktadır.
c Harici aküleri Şarj etmeyiniz. Şarj aleti sadece Teknik Veriler'de belirtilen gerilimle cihaz beraberinde verilen akülerin (lityum iyon) Şarj edilmesine uygundur. Aksi takdirde yangın ve patlama tehlikesi mevcuttur.
d Sarj aletini temiz tutunuz. Kirlenme elektrik carpma tehlikesine yol acabilir.
e Her kullanimdan once sarj aletini, kabloyu ve fisini kontrol ediniz. Herhangi bir hasar tespit etmeniz halinde sarj aletini kullanmayiniz. Sarj aletini kendiniz acmaya kalkismayiniz ve sadece elektrik tekniysenlerine ve orijinal yedek parcalariyla tamir yaptiriniz. Hasarli sarj aleti, kablo ve fis, elektrik carpma riskini artturir.
f Sarj aletini kolay alev alabilecek zeminlerde (orn. kagit, kumas v.s.) ve bunlarin yakininda calistirmayiniz. Sarj aletinde sarj ederken meydana gelen isinma yuzunden yangin cikma tehlikesi mevcuttur.
g Yanlş kullanilmasi durumunda aküden svi disari cikabilir. Disari sizan bu svi ile irtibat etmekten sakınin. Tesadüfü bir irtibat halinde su ile durulayin. Svi gozler ile temas etmis ise, ilaveten bir doktora bas vurun. Disa sizmiş olan akü sivisi deride yaralanmalara veya yanmalara neden olabilir.
h Akuyu acmayiniz. Kisa devre yapmatehlikesi mevcuttur.

i Akuyu fazla isidan, orn. surekli gunes iSigindan ve atesten koruyunuz. Patlama tehlikesi mevcuttur.
j Aküye kisa devre yaptirmayiniz. Patlama tehlikesi mevcuttur.
k Akünun hasarl olması veya usulüne uygun kullanilmaması halinde buharçikabilir. Havalandirma yapiniz ve herhangi bir sikayetiniz olması halinde doktora gürünüz. Bu buhar nefes yollarini tahrı edebilir.

6 - Cihaza özgü güvenlik uyarılıarı

DIKKAT! Lazer sini 1 in LED si! Gözlere hasar verebilme tehlikesi meydana getirebileceğinden dolayi direkt olarak Lazer e bakmayin.

  • Makineyi, aksesuarlini ve Şarj aletini sadece amaca uygün sekilde kullaniniz!
  • Aleti elinizden birakmadan once tum hareketli parcalarin hareketsiz hale gelmelerini bekleyiniz.
    Vidalarken ya da delerken aleti sik sik bloke etmekten kaçıniniz.
    Aletisadece 230 V dalgali akimabagliyiniz.
  • Akuyu sadece alet beraberinde verilen sarj aleti ile doldurunuz.
  • Sarj aletini ve aletin kendisini rutubetten koruyunuz! Asla suya daldirmayiniz!
  • Sarj aletini dis mekanlarda kullanmayiniz.
    Akulerin hasar gormemesi icin bunlarin 50^ uzerindeki isilara maruz birakilmamalarigereklidir.

DIKKAT! Akü ve Şarj aletindeki,—baglantilara kisa devre,—yaptirmayıniz!

  • Sarj ederken “+/-” kutuplara dokkat ediniz.
  • Akuyu atase atmayiniz.
    Kablosu degistirilemez. Aletin hasar gormesi halinde usulune uygun imha edilmesi gereklidir.

Akü/Şarj aleti yüzemniyet uyarilari

  • Sarj aletini yagmur ve islakliktan uzak tutunuz. Sarj aletine su girmesi elektrik carpma riskini artirir.
  • Sarj aletini temiz tutunuz. Kirlenme elektrik carpma tehlikesine yol acabilir.
    Her kullanimdan once sarj aletini, kabloyu ve fisini kontrol ediniz. Herhangi bir hasar tespit etmeniz halinde sarj aletini kullanmayiniz.

Sarj aletini kendiniz acmaya kalkismayiniz ve sadece elektrik teknisyenlerine ve orijinal yedek parcalariyla tamir yaptiriniz. Hasarli sarj aleti, kablo ve fis, elektrik carpma riskini arttirir.

  • Sarj aletini kolay alev alabilecek zeminlerde (orn. kagit, kumas v.s.) ve bunlarin yakininda calistirmayiniz. Sarj aletinde sarj ederken meydana gelen isinma yuzunden yangin cikma tehlikesi mevcuttur.
  • Akuyu açmayıniz. Kisa devre yapma tehlikesi mevcuttur.
    Akunun hasarli olmasi vya usulune uygun kullanilmaması halinde buhar ickil bilir.

Havalandirma yapiniz ve herhangi bir sikayetiniz olmasi halinde doktora görününüz. Bu buhar nefes yollarini tahrı edebilir.

Emniyet isareti

Emniyet isaretlerini dikkate aliniz!

Isaretler anlama gelmektedir:

Meister Craft MAS12ib 2.0 - Emniyet isaretlerini dikkate aliniz! - 1

Normal ev cöpüyle beraber imha etmeyiniz!

Meister Craft MAS12ib 2.0 - Emniyet isaretlerini dikkate aliniz! - 2

Isletme talimatini okuyunuz!

Meister Craft MAS12ib 2.0 - Emniyet isaretlerini dikkate aliniz! - 3

"Konrollü emniyet" TÜV gönüllü kalite mühürü

Meister Craft MAS12ib 2.0 - Emniyet isaretlerini dikkate aliniz! - 4

CE isareti (Avrupa emniyet normlarina uygunluk)

Meister Craft MAS12ib 2.0 - Emniyet isaretlerini dikkate aliniz! - 5

Cift izolasyonludur!

Meister Craft MAS12ib 2.0 - Emniyet isaretlerini dikkate aliniz! - 6

50 °C üzerindeki isilaramüruz birakmayiniz

Meister Craft MAS12ib 2.0 - Emniyet isaretlerini dikkate aliniz! - 7

Akuyu suya atmayiniz

Meister Craft MAS12ib 2.0 - Emniyet isaretlerini dikkate aliniz! - 8

Akuyu tuvalette imha etmeyiniz

Meister Craft MAS12ib 2.0 - Emniyet isaretlerini dikkate aliniz! - 9

Akuyu atese atmayiniz

7-Akunun sarj edilmesi

Meister Craft MAS12ib 2.0 - 7-Akunun sarj edilmesi - 1

DIKKAT! Bu MAS12ib 2.0 akūlū matkap, sadece Typ 7101 Şarj

aleti ile Şarj edilebilir. Şarj aleti sadece 220-240 V~ alternatif voltajli ve 50 Hz frekansl elektrik beslemesinde calistirilabilir. Başa

sarj alelerinin kullanilmasi ve Typ 7101 sarj aletinin baska tur bir elektrik beslemeskiye calistirilmasi, yaralanma ve maddi hasara yol acabilir.

Lityum iyon akü teknişi

Bu yeti akü cini, bilinen Ni-Cd akülerine kiyasla onemli avantajlar icermektedir:

  • Hafiza efekti yoktur, yani akü, o andaki Şarj durumu ne olursa olsun aleti kullanmadan once veya sonra herhangi bir kapasite kaybi olmaksizin Şarj edilebilmektedir.
  • Kendi kendine boşalim orani son derece dusuk olup, bu sayede, uzun sure kullanilmasa bile tekrar kullanilmak istendigiinde calismaya hazirdir.
  • Hafiftir
    Uzun omurludur

Akuyu cikarma (Sek.2)

Akü-kilit açma tuşuna (12) basilmali ve akü (5) cihazdan disari alınmalidir

Akuyu yerleşirme (Sek.2)

Akü-kilit acma tusuna (12) basilmali, ve akü (5) cihaz dayanak noktasina kadar icine takilmalidir. Akü-kilit acma tusu serbest birakilmalidir.

Sarj islemi (Sek.3)

Meister Craft MAS12ib 2.0 - Sarj islemi (Sek.3) - 1

DIKKAT! Akü fabrikadan tam dolu olarak teslim edilmez.

Akuyu ilk kullanmayasciouslanadan once sarj ediniz.

Meister Craft MAS12ib 2.0 - Sarj islemi (Sek.3) - 2

DIKKAT! Sarj aletinin calisma isisi 0°C ve 45°Carasindadir.

Meister Craft MAS12ib 2.0 - Sarj islemi (Sek.3) - 3

DIKKAT! Akuyu (5) sarj etmek icin her zaman akuyu sarj aleine

koymadan once sarj aletini (6) prize takiniz.

  1. Sarj aletini prize takiniz. Yesil LED (7) yanana ve sebeke kontaği gosterilene kadar bekleyin (Sek. 1+4).
  2. Akuyu sarj aletinin sarj yerine (8) koyunuz (Sek. 3). Yesil LED lambasi söner, kirmizi LED lambasi sarj islemi suresince yanar.
  3. Sarj islemi yakl. 60 dakika surer. Kirmizi LED lambasi sondugunde ve"Yesil LED lambasi yandiginda sarj islemi tamamlanmis demektir.

DIIKKAT! Gerci akü isi emniyet tertibati ile asiri isinmaya karşi emniyete alinmişir, ancak buna ragmen Şarj suresinden fazla Şarj aletinde birakilmamaldir. Şarj aletinin ve akünün Şarj islemi esnasinda normal derecede isinmasıDOGaldir vebir arizaya isaret etmez.

TAVSIYE! Şarj ileminin ayrıca elektrikli bir zamanlayı üzerinden kontrol edilmesi tavsiye edilir!

DIKKAT! Şarj ilemi esnasindo kirmizı ya daylel LED lambasinin 30 dakikadan daha uzun suturey yanıpsönmesi halinde, akı Şarj aletindençkarilmali ve soğutma amaçlı olarak Şarj ilemine yaki.15 dakika ara verildikten sonra yeniden baslatilmalidir. LED lambalarindan birinin buna ragmen yanıpSONmeye devam etmesi halinde ise, servisimizle baglantıya gezilmelidir.

8 - Dönme momenti ayari

Matkabin vida ve uç kafasinın hasar görmesini onlemek amaciyla 17+1 kademeli bir DONME momenti ayari (2) vardir. Matkabinizdaki ayar halkası

dondurmek suretiyle 1 (kolay vidalama)
ile maksimum (zor vidalama/ delme)
arasinda gerekli kademeyi
ayarlayabilirsiniz)arasinda
gereken kademeyi ayarlayabilirsiniz.
Her zaman isleme uygun donme
momentini seciniz.

9 - Calistirma ilemi

Piyasada satilan ve 10mm capa kadar olan tum vida, uç tutucu ve matkap uçları (teslimat kapsaminda degildir) matkap aynasina (1) takilabilir (Sek.5).

Yakl. 50 mm'lik ebattan itibaren vidalama uclari,orn. teslimat kapsaminda yer alan cift tarafli uc (13),ogrudan matkap aynasina takilabilir.

Makine, hizl kistirma matkap aynasina sahip bulunmaktadir. Bu sayede makine aksesuarinle calistirmada hizlica ve matkap aynasi anahtari kullanmadan degistirmeniz mumkundur (Sek.6).

Safa/Sola doner makinerdere matkap aynasi her zaman sol disli vidayla sabitlenir. Matkap aynasi degistirilmeden once bu vidanin onde matkap aynasindan (1) acilmasi gereklidir. Sol disli vidalar sadece saga cevrilerek acilirlar.

Açma/Kapama

  • Acma: Acma/Kapama salterine (3) basiniz: Vidalama islemi baslar. Vidalama islemi sirasinda salteri basilit tutunuz.
  • Kapama: Civata tamormal sikilmis veya sokulmuse,acma/kapatma salterini serbest birakin.Vidalama ijulemi biter.

LED Calisma Isgini acma (9)

Meister Craft MAS12ib 2.0 - LED Calisma Isgini acma (9) - 1

Daha iyi gorebilmek ve karanlik calisma alanlarinda daha guvenli calismak icin cihaz calistigi surece

LED Calisma isigi yanmaktadir. Acoma/ Kapatma salteri serbest birakildiginda calisma isigi da sonmektdir.

Meister Craft MAS12ib 2.0 - LED Calisma Isgini acma (9) - 2

DIKKAT! Lazer sinfi 1 in LED si! Gözlere hasar verebilme tehlikesi

meydana getirebileceginden dolayi direkt olarak Lazer e bakmayin.

Akü Şarj Göstergesi (10)

Açma/kapama Şalteri basili durumdayken akü Şarj进展情况akün n Şarj durumunu进展情况

3 LED yaniyorsa: Aku tam doludur
2 LED yaniyorsa: Akü yarim doludur
1 LED yaniyorsa: Akunun sarj edilmesi gerekir

10 - Calisma tarzi

Elektronik devir sayisi ayari

Elektronik devir sayisi ayariyla (3) devir sayisi kademesiz olarak yapilan isge gore ayarlamaniz mumkundur.

  • Saltere (3) hafifce bastirmada = Düşük devirayoı, sikişmiş vidaları açmak icin.
  • Saltere tam basildiginda = Azami devir sayisi, delme isleminde.

Meister Craft MAS12ib 2.0 - Elektronik devir sayisi ayari - 1

DIIKKAT! Delerken ya da vidalarken motorun fazla yuklenmeden dolayi

durmasindankacininiz!

Saga-Sola hareket

Calistirma salterinin ust kismindaki surmeli salterle (4) donme yonunu belirleyebilirsiniz.

Meister Craft MAS12ib 2.0 - Saga-Sola hareket - 1

Meister Craft MAS12ib 2.0 - Saga-Sola hareket - 2

LÜTFEN ŞUNA DİKKAT EDİNZ! Donme yönunj sadece motor

çalismazken degistiriniz!

Vida takilmasi: Salteri R pozisyonuna getiriniz.
Vida cikarilmasi: Salteri L pozisyonuna getiriniz.
- Emniyet pozisyonu: Şalter orta pozisyonu; sürmeli salterin bu pozisyonunda cihaz calistirilamaz, örn. iş e ara verildigiinde, vida ucu veya matkap ucu degişirmek istendigiinde.

Meister Craft MAS12ib 2.0 - Saga-Sola hareket - 3

DIKKAT! Civatalarin fazla iceri siklmasi ile tehlikesi

bulunmaktadir. Civatalama islemine dikkat edin ve gerekli durumda dahao nce civatalama islemini durdurun ve bir tornavida ile civatayi sikin.

Deneme civatalamalari yapin!

HI/LO salteri (11)

HI/LO salteri ile iki farkli devir sayisi ayarlanabilir.

Salter pozisyonu LO: 0-380 dak -1 Vidaları takmak veçikarmak icindir.

Salter pozisyonu HI: 0-1260 dak -1 Vidalama ve delme icindir.

Secilecek olan devir sayisi, islenecek malzemeye ve yapilacak ise baglı olarak belirlenir ve bir numune üzerinde deneme yaparak bulunmalidir.

DIIKKAT! Devir degiistirme islemini sadece motor durmushaldeyken yapiniz.

11 - Bakim ve cevrenin korunmasi

Alet kasasini sadece nemli bir bezle temizleyiniz,oczucu kullanmayiniz! Ardindan iyice kurulayiniz. Kapasitesinin korunmasi acisindan akunun her 2 ayda bir tamamen boşaltilmasini ve tekrar sarj edilmesini oneririz. Sadece dolu akü muhafa ediniz, o nedenle ara sira sarj ediniz. Aletin muhafaza edildigi yerin kuru ve donmaya karşi emniyetli olması gereklidir, ortam isisi 50^' yi asamaz.

DIIKKAT! Kullanılamayacak duruma gelen elektrikli ve akılı aletler ev çöpüne atilamazlar! Bunların elektrikli ve eski elektrikli aletlere ilşkin 2012/19 AB)yönetmeligi uyarınca ayır bir yerde toplanmaları,

cevreye zarar vermeyeck ve usulune uygun sekilde yenidendehyerlendirme yerine verilmelerigerekmektedir.

Meister Craft MAS12ib 2.0 - - Bakim ve cevrenin korunmasi - 1

DIIKKAT! Pil ve aküyle calisan elektrikli aletlerde bu pil ve akülerin*cikarilarak, yürūluktkei pil kararnamesi uyarinca ayr imha edilmeleri gerekmektedir. Pil ve aküleri asla evçöpune atmayıniz!

Lüften artık kullanılamayan durumda olan elektrikli cihazlarınüz yerel toplama noktaların intikal ettiniriz. Ambalaj malzemelerini türlerine gore ayri olarak toplayiniz ve yerel yonetmelik hukumleriogrultusunda atık giderme ilemine tabi tutunuz. Lüften ayrintili bilgiler icin yerel yonetim makamlariniza müracaat ediniz.

12 - Servis aconteklamaları

Kullanim kilavuzu, bulunmasi halinde aksesuar parçaları ve makineyi orijinal ambalajinda saklayin. Böylece:tü bilgi ve parçalar daima elinizin olur.
- Meister aleleri��k capi bakim gerektirmez, govdenin temizlenmesi icin nemli bir bez yeterlidir. Elektrikli aleleri kesinlikle suyun icine sukmayin. Daha genis bilgiler kullanim kilavuzundan alinabilir.
- Meister aletleri siki kalite kontrolundenGPCirilir. Buna ragmen fonksiyon arizasi meydana geldiginde aleti servis adresimize postalayin. Aletiniz kisa sure icinde tamir edilecektir.
- Ariza hakkinda yapilacak kisa açıklama ariza arama ve tamir suresini azaltacaktı. Arizanin garantı suresi icinde meydana gelmesi halinde aletin icine garantı sertifikası ve kasa fişinci de koyun.
- Arizanin garanti suresinin disinda meydana gelmesi halinde firmamiz tamir ucretini sizden talep edecektir.

ONEMLI! Aletin açilması halinde garanti hakkiniz kaybolur.

DIIKKAT! Ürün Sorumluluk Yasasa gore, uygunsuz yapilan tamiratlarda veya orjinal olmayan ya da tarafimizca onaylanmayan parçalarin deistirilmesi nedeniyle ve tamiratin makinererimizin yol açacal hasarlar icin sorumluluk almadümizi ehemmiyle belirtiriz! Aynısey kullanı aksesuvarlar icin de-geçerlidir.

  • Transport hasarlarini onlemek icin aleti gvenli bir sekilde paketleyin veya orijinal ambalajini kullanin.
  • Garanti suresinin dolmasindansonrada sizlere hizmet veririz vemuhtemelen Meister aleterinde meydana gelecek arzalarui uygun fiyatlarla tamir ederiz.

AB Uygunjuk Açıklamasi

... alttaki yonetmeline uygun oldunu aqiklamr:

2006/42 EC

2006/95 EC

2004/108 EC

2011/65 EU

Kılavuz asistanı
Anthropic tarafından desteklenmektedir
Mesajınız bekleniyor
Ürün bilgisi

Marka : Meister Craft

Model : MAS12ib 2.0

Kategori : Matkap
