BEDIENUNGSANLEITUNG MAS12ib 2.0 Meister Craft

5450520-Akku-Bohrs-man 17.01.14 11:33 Seite 34 Abb. 3

5450520-Akku-Bohrs-man 17.01.14 11:33 Seite 45 Abb. 4

Abb. 6 Abb. 5 5450520-Akku-Bohrs-man 17.01.14 11:33 Seite 51 – Lieferumfang

• Akku-Bohrschrauber• 1 Akku• Ladegerät• 1 Doppelbit• Transporttasche• Betriebsanleitung• Garantieurkunde 2 – Technische Informationen Technische DatenMotor max. 12 V–...Drehzahl

-Hi = 0-1260 min Max. weiches/hartes Drehmoment: 11/30 NmBohr-ø - Holz 20 mm- Stahl 10 mmø max. 8 mmBohrfutter max. 10 mmAkku max. 12 V–... 2000 mAh/Li-IonLadegerät Typ 7101IN: 220-240 V~,50 Hz, 48 WOUT: 12 V–.../3,0 ALadezeit ca. 60 min.ist ein eingetragenes Warenzeichender Meister Werkzeuge GmbHWuppertal/GermanyTechnische Änderungen vorbehalten.Lärmemission/Vibration Lärmemission

– beim Schrauben: < 2,5 m/s

Messunsicherheit K: 1,5 m/s – beim Bohren: < 2,5 m/s

Messunsicherheit K: 1,5 m/s

Betriebsanleitung & Sicher heits hinweise WARNUNG! Zur Verringerung eines Verletzungsrisikos Betriebsanlei tung bitte vor der ersten Inbe trieb nahme sorg fältig lesen und zusammen mit der Maschine aufbe wahren! Bei Weitergabe des Gerätes an andere Nut - zer muss diese Betriebs anleitung ebenfalls weitergege ben werden.

Seite 1 – Lieferumfang 6 2 – Technische Informationen 6 3 – Bauteile 7 4 – Bestimmungsgemäßer Gebrauch 7 5 – Allgemeine Sicherheitshinweise 8 6 – Gerätespezifische Sicherheitshinweise 12 Seite 7 – Akku aufladen 13 8 – Drehmoment- Einstellung 15 9 – Betrieb 15 10 – Arbeitsweise 15 11 – Wartung und Umweltschutz 16 12 – Service-Hinweise 17 Inhalt 5450520-Akku-Bohrs-man 17.01.14 11:33 Seite 67 Geräusch-/Vibrationsinformation Messwerte ermittelt entsprechend EN 60745-1, EN 60745-2-2, EN 60745-2-1 Der angegebene Schwingungs emis - sions wert wurde nach einem genormten Prüf verfahren gemessen und kann zum Ver gleich eines Elektrowerkzeugs mit einem anderen verwendet werden. Der angegebene Schwingungs emissions - wert kann auch zu einer einleitenden Ein schät zung der Beeinträchtigung ver - wen det werden. ACHTUNG! Der Schwingungs - emissionswert kann sich wäh - rend der Benutzung des Elektro werk - zeugs vom Angabewert unterschei - den, abhängig von der Art und Weise wie das Werkzeug verwendet wird. Versuchen Sie, die Belastung durch Vi - bra tionen so gering wie möglich zu hal - ten. Beispielhafte Maßnahmen zur Ver - ringerung der Vibrationsbelastung sind das Tragen von Handschuhen beim Ge - brauch des Werkzeugs und die Be gren - zung der Arbeitszeit. Dabei sind alle An - teile des Betriebszyklus sind zu berück - sichtigen (beispielsweise Zeiten, in de - nen das Elektrowerkzeug abge schaltet ist, und solche, in denen es zwar einge - schaltet ist, aber ohne Belastung läuft). 3 – Bauteile 1 Bohrfutter 2 Drehmomentbegrenzer 3 Betriebsschalter mit integriertem Lichtschalter und Drehzahlregulierung 4 Umschalter Rechts-/Linkslauf 5 Akku 6 Ladegerät 7 Ladekontrolle 8 Ladeschacht 9 LED-Arbeitsleuchte 10 LED Ladezustandsanzeige 11 HI/LO-Schalter 12 Akku-Entriegelungstaste 13 Doppelbit 4 – Bestimmungsgemäßer Gebrauch Bohren in Holz und Metall, Schrauben. Verwenden Sie Maschine, Ladegerät und Zubehör (Herstellerangaben be ach ten!) nur für deren bestimmungsgemäßen Ein - satzbereich! Alle anderen Anwendungen werden ausdrücklich ausgeschlossen. Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kin der) mit eingeschränkten physischen, sensori - schen oder geistigen Fähig keiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu wer den, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollten beauf sichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. Dieses Gerät ist nur zum Einsatz im häuslichen Bereich bestimmt. Nicht bestimmungsgemäßer Gebrauch Alle Anwendungen mit dem Gerät die nicht im Kapitel „bestimmungsgemäße Ver - wendung“ genannt sind, gelten als eine nicht bestimmungsgemäße Verwendung. Verwendungen, für die das Elektro werk - zeug nicht vorgesehen ist, können Ge - fähr dungen und Verletzungen ver ursa - chen. Verwenden Sie kein Zubehör, nicht speziell für dieses Elektrowerkzeug vorgesehen ist. 5450520-Akku-Bohrs-man 17.01.14 11:33 Seite 78 Nur weil Sie das Zubehör an Ihrem Elektrowerkzeug befestigen können, garantiert das keine sichere Verwendung. Die zulässige Drehzahl des Einsatz werk - zeugs muss mindestens so hoch sein wie die auf dem Elektrowerkzeug angegebene Höchstzahl. Zubehör, das sich schneller als zulässig dreht, kann zerbrechen und umherfliegen. Es besteht Verletzungsgefahr. Für alle daraus entstandenen Sachschäden sowie Personenschäden, die auf Grund einer Fehlanwendung entstanden sind, haftet der Benutzer des Gerätes. Bei Verwendung anderer bzw. nicht Original Bauteile an der Maschine erlischt herstellerseitig die Garantieleistung. Restrisiken: Die Betriebsanleitung zu diesem Elek- tro werkzeug enthält ausführliche Hin - weise zum sicheren Arbeiten mit Elek - tro werk zeugen. Dennoch birgt jedes Elektro werkzeug gewisse Rest risiken, die auch durch die vorhandenen Schutz vorrich tungen nicht völlig auszuschließen sind. Bedienen Sie deshalb Elektro werk zeuge immer mit der notwendigen Vorsicht. Restrisiken können zum Beispiel sein:

• Berühren von rotierenden Teilen oder Einsatzwerkzeugen.

• Verletzung durch umher fliegende Werkstücke oder Werkstückteile.

• Brandgefahr bei unzureichender Belüftung des Motors.

• Beeinträchtigung des Gehörs bei Arbeiten ohne Gehörschutz. Ein sicheres Arbeiten hängt auch von der Vertrautheit des Bedienpersonals im Um gang mit dem jeweiligen Elektro - werkzeug ab! Entsprechende Maschi - nenkenntnis so wie umsichtiges Verhal - ten beim Arbei ten helfen bestehende Restrisiken zu minimieren. WARNUNG! Dieses Elektrowerk - zeug erzeugt während des Be - triebs ein elektromagnetisches Feld. Dieses Feld kann unter bestimmten Umständen aktive oder passive medizi - nische Im plantate beein trächtigen. Um die Gefahr von ernst haften oder tödlichen Verletz un gen zu verringern, empfehlen wir Perso nen mit medizinischen Implantaten ihren Arzt und den Hersteller vom medi - zini schen Implantat zu konsultieren, bevor das Elektrowerkzeug bedient wird. 5 – Allgemeine Sicherheits - hin weise für den Um gang mit Elektrowerk zeugen WARNUNG! Lesen Sie alle Si - cher heitshinweise und Anwei - sun gen. Versäumnisse bei der Einhal - tung der Sicherheitshinweise und An - weisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshin wei se und Anweisungen für die Zukunft auf. Der in den Sicherheitshinweisen ver wen - dete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerk zeu ge (mit Netzkabel) und auf akkubetrie be ne Elektrowerkzeuge (ohne Netz ka bel). 1 Arbeitsplatzsicherheit a Halten Sie Ihren Arbeitsbereich sau - ber und gut beleuchtet. Unordnung 5450520-Akku-Bohrs-man 17.01.14 11:33 Seite 89 und unbe leuchtete Arbeitsbereiche können zu Un fällen führen. b Arbeiten Sie mit dem Gerät nicht in ex plo sionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Ga - se oder Stäube befinden. Elektro werk - zeuge er zeu gen Funken, die den Staub oder die Dämpfe ent zünden kön nen. c Halten Sie Kinder und andere Per - sonen während der Benutzung des Elektro werk zeugs fern. Bei Ab len - kung können Sie die Kontrolle über das Gerät verlieren. 2 Elektrische Sicherheit a Der Anschlussstecker des Gerätes muss in die Steckdose passen. Der Stecker darf in keiner Weise ver än - dert werden. Verwenden Sie keine Adapterstecker ge meinsam mit schutzgeerdeten Geräten. Unverän - derte Stecker und passende Steckdo - sen verringern das Risiko eines elek - trischen Schlages. b Vermeiden Sie Körperkontakt mit geer de ten Oberflächen wie Rohren, Hei zungen, Herden oder Kühl - schrän ken. Es besteht ein erhöhtes Risiko durch elek tri schen Schlag, wenn Ihr Körper geerdet ist. c Halten Sie das Gerät von Regen und Näs se fern. Das Eindringen von Was ser in ein Elektrogerät erhöht das Risiko eines elek trischen Schlages. d Zweckentfremden Sie das Kabel nicht, um das Gerät zu tragen, auf - zuhängen oder um den Stecker aus der Steckdose zu ziehen. Hal ten Sie das Kabel fern von Hitze, Öl, scharfen Kanten und sich be we - genden Gerä teteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elek trischen Schlages. e Wenn Sie mit einem Elektrowerk - zeug im Freien arbeiten, verwenden Sie nur Ver längerungskabel, die auch für den Außen bereich zuge lassen sind. Die Anwendung eines für den Außenbereich geeigneten Ver länge - rungskabels verringert das Risiko ein

elektrischen Schlages. f Wenn der Betrieb des Elektro werk - zeugs in feuchter Umgebung nicht vermeidbar ist, verwenden Sie ei nen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutz schal - ters vermindert das Risiko eines elek - trischen Schlages. 3 Sicherheit von Personen a Seien Sie aufmerksam, achten Sie da rauf, was Sie tun und gehen Sie mit Vernunft an die Arbeit mit einem Elektro werk zeug. Benutzen Sie das Gerät nicht, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alko hol oder Medikamen - ten ste hen. Ein Moment der Unacht - sam keit beim Ge brauch des Gerätes kann zu ernst haf ten Verletzungen führen. b Tragen Sie persönliche Schutzaus - rüs tung und immer eine Schutz brille. Das Tragen persönlicher Schutzaus - rüstung, wie Staub maske, rutschfeste Sicherheits schuhe, Schutz helm oder Gehörschutz je nach Art und Einsatz des Elektrowerk zeuges ver rin gert das Risiko von Verletzungen. c Vermeiden Sie eine unbeabsichtigte lnbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an 5450520-Akku-Bohrs-man 17.01.14 11:33 Seite 9die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Geräts den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen. d Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Ge rät einschalten. Ein Werkzeug oder ein Schlüs sel in einem sich dre - henden Ge räte teil kann zu Verletzun - gen führen. e Vermeiden Sie abnormale Körper - hal tung. Sorgen Sie für einen siche - ren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwar - te ten Situationen besser kontrollieren. f Tragen Sie geeignete Kleidung. Tra - gen Sie keine weite Kleidung oder Schmuck. Hal ten Sie Haare, Kleidung und Hand schuhe fern von sich be we - genden Teilen. Lockere Kleidung, Schmuck oder lange Haare kön nen von sich bewegenden Teilen erfasst werden. g Wenn Staubabsaug- und -auffang - ein rich tun gen montiert werden kön - nen, verge wissern Sie sich, dass diese ange schlos sen sind und rich - tig ver wendet werden. Das Ver wen - den dieser Einrichtungen ver ringert Gefährdungen durch Staub. 4 Verwendung und Behandlung des Elektrowerkzeuges a Überlasten Sie das Gerät nicht. Ver - wenden Sie für Ihre Arbeit das dafür be stimmte Elektrowerkzeug. Mit dem pas sen den Elek trowerkzeug arbeiten Sie besser und sicher er im angege be nen Leistungs be reich. b Benutzen Sie kein Elektrowerkzeug, des sen Schalter defekt ist. Ein Elek - tro werk zeug, das sich nicht mehr ein- oder aus schalten lässt, ist gefährlich und muss re pa riert werden. c Ziehen Sie den Stecker aus der Steck dose, bevor Sie Geräteein - stellungen vor nehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichts maß nahme verhindert den unbeab sich tigten Start des Geräts. d Bewahren Sie unbenutzte Elektro - werk zeuge außerhalb der Reich weite von Kin dern auf. Lassen Sie keine Personen das Gerät benutzen, die mit diesem nicht ver traut sind oder diese Anwei sun gen nicht gelesen haben. Elektro werkzeuge sind ge - fährlich, wenn sie von uner fah renen Per so nen benutzt werden. e Pflegen Sie das Gerät mit Sorgfalt. Kon trollieren Sie, ob sich bewegen - de Geräte teile einwandfrei funktio - nieren und nicht klem men, ob Teile gebrochen oder so be schä digt sind, dass die Funktion des Ge rätes be - einträchtigt ist. Lassen Sie beschä - dig te Teile vor dem Einsatz des Ge - rätes re pa rie ren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elek tro werkzeugen. f Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerk zeuge mit scharfen Schneidkanten ver klem men sich selten und sind leichter zu führen. g Verwenden Sie Elektrowerkzeug, Zube hör, Einsatzwerkzeuge usw. entspre chend diesen Anweisungen und so, wie es für diesen speziellen Gerätetyp vor ge schrie ben ist. Be -

5450520-Akku-Bohrs-man 17.01.14 11:33 Seite 1011 rücksichtigen Sie dabei die Arbeits - bedingungen und die auszu füh ren - de Tätigkeit. Der Gebrauch von Elek - tro werkzeugen für andere als die vor - ge sehen en Anwendungen kann zu gefähr lichen Situationen führen. 5 Verwendung und Behandlung des Akkuwerkzeugs a Laden Sie die Akkus nur in Ladege rä - ten auf, die vom Hersteller em p fohlen werden. Für ein Ladegerät, das für eine bestimmte Art von Akkus geeig net ist, besteht Brandgefahr, wenn es mit ande - ren Akkus verwendet wird. b Verwenden Sie nur die dafür vor ge - sehenen Akkus in den Elektrowerk - zeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen. c Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegen stän - den, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akkukon - takten kann Ver brennungen oder Feu er zur Folge haben. d Bei falscher Anwendung kann Flüssig keit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austreten - de Akkuflüssigkeit kann zu Haut - reizungen oder Verbrennungen führen. 6 Service a Lassen Sie Ihr Gerät nur von qua - lifizier tem Fachpersonal und nur mit Original-Ersatz teilen reparieren. Damit wird sicher gestellt, dass die Sicherheit des Geräts er halten bleibt. 7 Spezielle Sicherheitshinweise für Akkuschrauber a Halten Sie das Gerät nur an den iso lierten Griffflächen, wenn Sie Ar beiten ausführen, bei denen das Ein satz werk zeug verborgene Strom leitungen oder das eigene Netz ka bel treffen kann. Der Kontakt mit einer spannungs führenden Lei - tung kann auch metallene Geräteteile unter Spannung setzen und zu einem elek trischen Schlag führen. 8 Sicherheitshinweise für Akku/ Lade ge räte a Halten Sie das Ladegerät von Re gen oder Nässe fern. Das Eindringen von Wasser in ein Ladegerät erhöht das Risiko eines elektrischen Schla ges. b Laden Sie die Akkus nur in Lade - geräten auf, die vom Hersteller em - pfohlen werden. Für ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwen det wird. c Laden Sie keine Fremd-Akkus. Das La degerät ist nur zum Laden des mit ge lieferten Akkus (Li-Ionen) mit den in den Technischen Daten angegebenen Spannungen geeignet. Ansonsten be steht Brand- und Ex - plosionsgefahr. d Halten Sie das Ladegerät sauber. Durch Verschmutzung besteht die Gefahr eines elektrischen Schlages. e Überprüfen Sie vor jeder Benutzung Ladegerät, Kabel und Stecker. Be - 5450520-Akku-Bohrs-man 17.01.14 11:33 Seite 1112 nutzen Sie das Ladegerät nicht, so - fern Sie Schäden feststellen. Öffnen Sie das Ladegerät nicht selbst und lassen Sie es nur von qualifiziertem Fachpersonal und nur mit Original- Ersatzteilen reparieren. Beschädigte Ladegeräte, Kabel und Stecker erhö - hen das Risiko eines elektrischen Schla ges. f Betreiben Sie das Ladegerät nicht auf leicht brennbarem Untergrund (z. B. Papier, Textilien etc.) bzw. in brennbarer Umgebung. Wegen der beim Laden auftretenden Erwärmung des Ladegerätes besteht Brandgefahr. g Bei falscher Anwendung kann Flüs - sigkeit aus dem Akku austreten. Ver - meiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser ab - spülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zu sätz - lich ärztliche Hilfe in Anspruch. Aus - tretende Akkuflüssigkeit kann zu Haut - reizungen oder Verbrennungen führen. h Öffnen Sie den Akku nicht. Es be - steht die Gefahr eines Kurzschlusses. i Schützen Sie den Akku vor Hitze, z. B. auch vor dauernder Sonnen - einstrahlung, und Feuer. Es besteht Explosionsgefahr. j Schließen Sie den Akku nicht kurz. Es besteht Explosionsgefahr. k Bei Beschädigung und unsach ge - mä ßem Gebrauch des Akkus kön - nen Dämpfe austreten. Führen Sie Frischluft zu und suchen Sie bei Be - schwerden einen Arzt auf. Die Dämpfe können die Atemwege reizen. 6 – Gerätespezifische Sicherheitshinweise ACHTUNG! das Gerät besitzt eine LED der Laserklasse 1 als Arbeitsplatzbeleuchtung. Schauen Sie nicht direkt in den Laser, da dies Schädigungen der Augen zur Folge haben kann.

• Verwenden Sie Maschine, Zubehör und Ladegerät nur für den jeweiligen bestimmungsgemäßen Einsatzbe - reich!

• Bevor Sie den Bohrschrauber aus der Hand legen, achten Sie auf den Still - stand aller beweglichen Teile.

• Häufiges Blockieren beim Schrauben oder Bohren vermeiden.

• Das Ladegerät nur an 230 V Wechsel - strom anschließen.

• Bohrschrauberakku nur mit dem zu ge - hörigen Ladegerät laden.

• Ladegerät und Bohrschrauber vor Feuchtigkeit schützen. Nie in Wasser tauchen!

• Ladegerät nicht im Freien verwenden.

• Um die Akkus vor Schaden zu be wah - ren, sollten sie keinen Temperaturen von über 50 °C ausgesetzt werden. ACHTUNG! Die Kontakte an Akku und Ladegerät nicht kurz schlie - ßen!

• Beim Laden auf richtige Polung „+/–“ achten. 5450520-Akku-Bohrs-man 17.01.14 11:33 Seite 1213

• Akku nicht in offene Flammen werfen.

• Die Anschlussleitung kann nicht er - setzt werden. Bei Beschädigung ist das Gerät fachgerecht zu entsorgen. Sicherheitshinweise für Akku/ Lade ge räte

• Halten Sie das Ladegerät von Re gen oder Nässe fern. Das Eindringen von Wasser in ein Ladegerät erhöht das Risiko eines elektrischen Schla ges.

• Halten Sie das Ladegerät sauber. Durch Verschmutzung besteht die Gefahr eines elektrischen Schlages.

• Überprüfen Sie vor jeder Benutzung Ladegerät, Kabel und Stecker. Be - nutzen Sie das Ladegerät nicht, so - fern Sie Schäden feststellen. Öffnen Sie das Ladegerät nicht selbst und lassen Sie es nur von qualifiziertem Fachpersonal und nur mit Original- Ersatzteilen reparieren. Beschädigte Ladegeräte, Kabel und Stecker erhö hen das Risiko eines elektrischen Schla ges.

• Betreiben Sie das Ladegerät nicht auf leicht brennbarem Untergrund (z. B. Papier, Textilien etc.) bzw. in brennbarer Umgebung. Wegen der beim Laden auftretenden Erwärmung des Ladegerätes besteht Brandgefahr.

• Öffnen Sie den Akku nicht. Es be - steht die Gefahr eines Kurzschlusses.

• Bei Beschädigung und unsach ge - mä ßem Gebrauch des Akkus kön - nen Dämpfe austreten. Führen Sie Frischluft zu und suchen Sie bei Be - schwerden einen Arzt auf. Die Dämpfe können die Atemwege reizen. Sicherheitskennzeichnung Sicherheitskennzeichnungen beachten! Die Symbole haben folgende Bedeutung: Nicht in den Hausmüll entsor gen! Wichtig! Gebrauchsan - weisung beachten! Freiwilliges Gütesiegel „geprüfte Sicherheit“ CE-Zeichen (Konformität mit eu ropäischen Sicherheits - normen) Gehäuse ist doppelt schutzisoliert. Keinen Temperaturen höher als 50 °C aussetzen Akku nicht ins Wasser werfen Akku nicht in Toiletten entsorgen Akku nicht ins Feuer werfen 7 – Akku aufladen ACHTUNG! Dieser Akku-Bohr - schrauber MAS12ib 2.0 darf aus - schließ lich mit dem Ladegerät Typ 7101 geladen werden. Das Lade gerät darf nur an einer Stromver sorgung mit einer Wechselspannung von 220-240 V~ und einer Frequenz von 50 Hz betrieben 5450520-Akku-Bohrs-man 17.01.14 11:33 Seite 1314 werden. Jegliche Verwendung anderer Ladegeräte, sowie die Verwendung des Lade gerätes Typ 7101 an einer anderen Stromversorgung kann zu Personen- und Sachschäden führen. Lithium-Ionen-Akku-Technik Dieser neuartige Akku besitzt gegenüber herkömmlichen Ni-Cd-Akkus entschei - dende Vorteile:

• Kein Memory-Effekt, d.h. der Akku kann unabängig vom Ladezustand ohne Ka - pazitätsverlust jederzeit vor oder nach dem Einsatz nachgeladen werden.

• Extrem geringe Selbstentladung, daher auch nach längerer Lagerung einsatz - bereit.

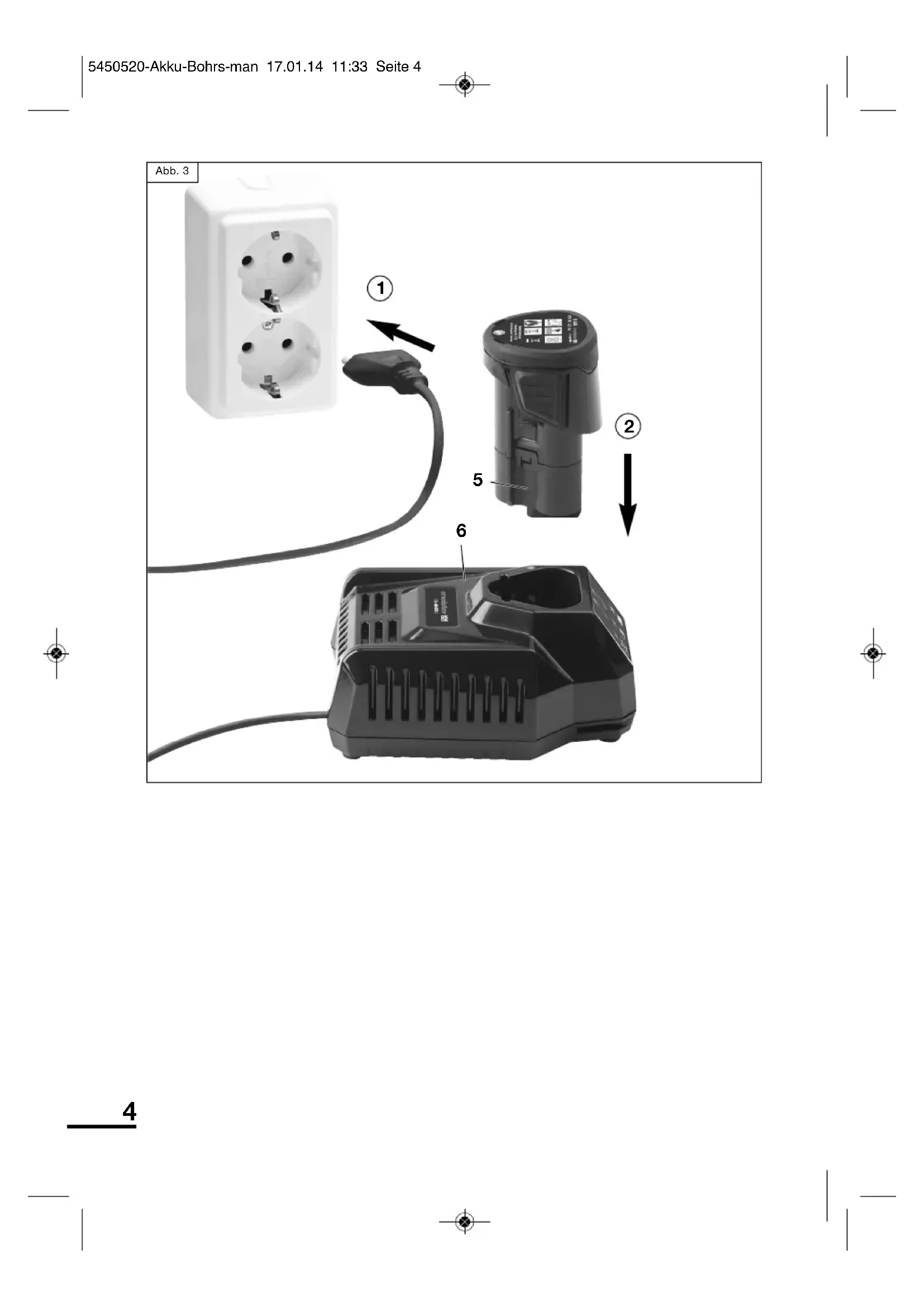

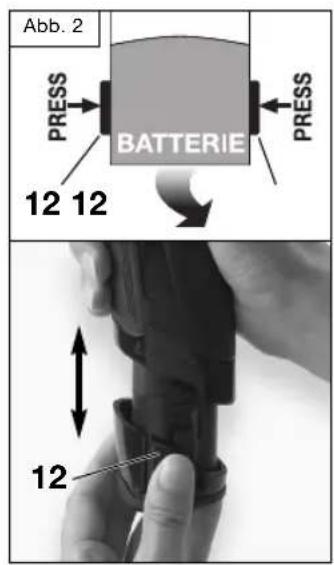

• Lange Lebensdauer Akku entnehmen (Abb. 2) Akku-Entriegelungstasten (12) drücken, und den Akku (5) aus dem Gerät heraus - ziehen Akku einsetzen (Abb. 2) Akku-Entriegelungstasten (12) drücken, und den Akku (5) bis zum Anschlag in das Gerät einschieben. Akku-Entriege - lungstaste loslassen. Ladevorgang (Abb. 3) ACHTUNG! Der Akku ist werks - seitig nicht voll ge la den. Den Akku vor dem ersten Ge brauch aufladen. ACHTUNG! Die Arbeitstemperatur des Ladegerätes liegt zwischen 0 °C und 45 °C. ACHTUNG! Zum Aufladen des Akkus (5) immer zuerst das Lade gerät (6) am Stromnetz an - schließen, bevor der Akku in das Ladegerät eingesetzt wird.

1. Ladegerät an einer Steckdose an -

schließen. Warten bis die grüne LED (7) aufleuchtet und den Netzkontakt an - zeigt (Abb. 1+4).

2. Akku in den Ladeschacht (8) des

Lade gerätes einsetzen (Abb. 3). Die grüne LED erlischt, die rote LED leuchtet während des Lade - vorgangs.

3. Der Ladevorgang dauert ca. 60 Minu -

ten. Er ist beendet, sobald die rote LED erlischt und die grüne LED auf - leuchtet. ACHTUNG! Der Akku ist zwar durch eine Thermosicherung vor Überhitzung geschützt, der Akku sollte dennoch nicht über die Lade - zeit hinaus im Ladegerät verbleiben. Eine gleichbleibende Erwärmung von Ladegerät und Akku während des Ladevorgangs ist normal und stellt keine Fehlfunktion dar. TIPP! Es wird empfohlen, den Lade vor gang zusätzlich über eine elek trische Zeitschaltuhr zu steuern! ACHTUNG! Blinkt während des Ladevorgangs die rote oder grüne LED, so ist der Akku aus dem Ladegerät zu entfernen und der Ladevorgang nach einer Kühl pause von ca. 15 Minuten erneut zu starten. Sollte eine der LED’s weiterhin blinken, so ist Kontakt mit unserer Service Anschrift aufzunehmen. 5450520-Akku-Bohrs-man 17.01.14 11:33 Seite 1415 8 – Drehmoment-Einstellung Der Bohrschrauber hat einen 17+1-stu - figen Drehmomentbegrenzer (2), um Beschä di gungen der Schraub- oder Bohrköpfe zu vermeiden. Durch Drehen des Einstellrings an Ihrem Bohr schrau - ber können Sie die jeweils erforderliche Stufe, von 1 (leicht gängige Schrauben) bis max. (schwer gän gi ges Schrauben/ Bohren ) ein stellen. Wäh len Sie stets das für die jeweilige Arbeit günstigste Drehmoment. 9 – Betrieb Alle handelsüblichen Schrauberbits, Bit - halter und Bohrer bis zu einem Durch - messer von 10 mm (nicht im Lieferum - fang) können in das Bohrfutter (1) ein ge - spannt werden (Abb. 5). Die Schrauber-Bits mit einer Länge ab ca. 50 mm, z.B. der im Lieferumfang befindliche Doppelbit (13), können auch direkt in das Bohrfutter eingespannt werden. Die Maschine verfügt über ein Schnell - spannbohrfutter. Damit können Sie das Zubehör im Handbetrieb schnell und ohne Bohrfutterschlüssel auswech seln (Abb. 6). Das Bohrfutter von Rechts-/Links - lauf-Maschinen ist stets mit einer Linksgewinde-Schraube fixiert. Diese ist vor einem Bohrfutterwechsel von vorn durch das Bohrfutter (1) hin durch zu lösen. Linksgewinde-Schrau ben las sen sich nur durch Rechtsdreh ung lösen. Ein-/Ausschalten

• Einschalten: Betriebsschalter (3) drücken: Der Schraub vorgang startet. Während des Schraubens den Schalter gedrückt halten.

• Ausschalten: Sobald die Schraube vollständig ein- oder ausgedreht ist, Betriebsschalter loslassen. Der Schraubvorgang wird beendet. LED-Arbeitsleuchte (9) Während das Gerät eingeschaltet ist, leuchtet das LED-Arbeits - leuchte zur besseren Sicht und zum sicheren Ar beiten in dunkleren Ar - beits bereichen. Die LED-Arbeitsleuchte erlischt beim Loslassen des Betriebs - schalters. ACHTUNG! LED der Laser klasse 1! Schauen Sie nicht direkt in den Laser, da dies Schädigungen der Augen zur Folge haben kann. LED Ladezustandsanzeige (10) Wenn der Betriebsschalter gedrückt ist, zeigt die LED Ladezustandsanzeige den Lade zustand des Akkus an: 3 LED’s leuchten: Der Akku ist voll geladen 2 LED’s leuchten: Der Akku ist halbvoll 1 LED leuchtet: Aufladen des Akkus erforderlich 10 – Arbeitsweise Elektronische Drehzahlregulierung Durch die elektronische Drehzahlregu lie - rung (3) erreichen Sie, dass Sie die Dreh zahl stufenlos dem jeweiligen Arbeits vorgang anpassen können.

• Leichter Druck auf den Betriebs - schalter (3) = geringe Drehzahl, um festsitzende Schrauben zu lösen.

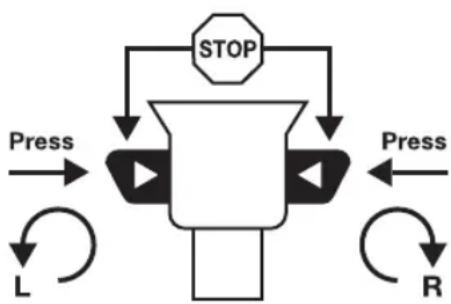

• Betriebsschalter durchgedrückt = höchst mögliche Drehzahl, zum Bohren. 5450520-Akku-Bohrs-man 17.01.14 11:33 Seite 1516 ACHTUNG! Vermeiden Sie, dass der Motor beim Bohren oder Schrau ben unter Belastung zum Still - stand kommt! Rechts-Links-Lauf Die Drehrichtung bestimmen Sie mit Hilfe des Schiebeschalters (4) oberhalb des Be triebsschalters. BITTE BEACHTEN! Dreh richtung nur bei stehendem Motor ver - ändern!

• Schrauben eindrehen: Schalter auf Pos. R schieben.

• Schrauben ausdrehen: Schalter auf Pos. L schieben.

• Sicherheitsstellung: Schaltermitten - stellung; in dieser Stellung des Schie - be schalters kann das Gerät nicht in Betrieb genommen werden, z.B. bei Ar - beitspausen, Bit- oder Bohrer wechsel. ACHTUNG! Überdrehungsgefahr durch zu tiefes Eindrehen von Schrauben. Schraubvorgang beob - ach ten und ggf. etwas früher ab - brechen und die Schraube mit einem Schrauben dreher festziehen. Probe - verschrau bungen durchführen! HI/LO-Schaltung (11) Mit dem HI/LO-Schalter lassen sich zwei unterschiedliche Drehzahlbereiche wählen.

• Schalterstellung LO: 0-380 min

für Schrauben ein- und ausdrehen

• Schalterstellung HI: 0-1260 min

für Schrauben und Bohren Der zu wählende Drehzahlbereich wird vom jeweiligen Material und der geplan ten Tätigkeit bestimmt und ist durch Arbeiten an einem Probestück zu ermitteln. ACHTUNG! Umschaltung nur bei Motorstillstand vornehmen. 11 – Wartung und Umweltschutz Das Gehäuse nur mit einem feuchten Tuch reinigen – keine Lösungsmittel verwenden! Anschließend gut abtrock nen. Zur Kapa - zitätserhaltung empfehlen wir, den Akku alle zwei Monate ganz zu entladen und wieder aufzuladen. Nur volle Akkus lagern, daher von Zeit zu Zeit nachladen. Der Aufbewahrungsort muss trocken und frostsicher sein, die Umgebungstempe - ratur darf 50 °C nicht übersteigen. ACHTUNG! Nicht mehr brauch bare Elektro- und Akkugeräte gehören nicht in den Hausmüll! Sie sind entsprechend der Richt linie 2012/19 EU für Elektro- und Elektronik-Altgeräte getrennt zu sammeln und einer um welt- und fach - gerech ten Wieder verwer - tung zu zu führen. 5450520-Akku-Bohrs-man 17.01.14 11:33 Seite 1617 Bitte führen Sie nicht mehr brauchba - re Elektrogeräte einer örtlichen Sam - mel stelle zu. Verpackungsmaterialien nach Sorten getrennt sam meln und gemäß den örtlichen Bestimmungen entsorgen. Einzelheiten erfragen Sie bitte bei Ih rer Gemeinde ver wal tung. ACHTUNG! Bei batterie- oder akkubetriebenen Elektrogeräten sind die Batterien oder Akkus zu ent - nehmen und entsprechend der gelten - den Batterieverordnung getrennt zu entsorgen. Batterien und Akkus niemals in den Hausmüll geben! Bitte führen Sie nicht mehr brauchba - re Batterien und Akkus den dafür vorgesehenen Behältern örtlicher Sammelstellen oder des batteriever - treibenden Handels zu. 12 – Service-Hinweise

• Bewahren Sie die Maschine, Betriebs an - leitung und ggf. Zubehör in der Original - verpackung auf. So haben Sie alle Infor - ma tionen und Teile stets griffbereit.

• Meister-Geräte sind weitgehend war - tung s frei, zum Reinigen der Ge häu se ge nügt ein feuchtes Tuch. Zusätz liche Hin wei se ent nehmen Sie bitte der Betriebs an leitung.

• Meister-Geräte unterliegen einer stren gen Qualitätskontrolle. Sollte dennoch ein mal eine Funk tions - störung auftreten, so sen den Sie das Gerät bitte an unsere Service-An schrift. Die Reparatur erfolgt umgehend.

• Eine Kurzbeschreibung des Defekts ver kürzt die Fehlersuche und Repa - raturzeit. Während der Garantiezeit legen Sie dem Gerät bitte Garantie- Urkunde und Kauf beleg bei.

• Sofern es sich um keine Garantiere - paratur handelt, werden wir Ihnen die Reparatur kosten in Rechnung stellen. WICHTIG! Öffnen des Gerätes führt zum Erlöschen des Garantiean - spruchs! WICHTIG! Wir weisen ausdrücklich darauf hin, dass wir nach dem Produkthaftungsgesetz nicht für durch unsere Geräte hervorgerufene Schäden einzustehen haben, sofern diese durch unsachgemäße Reparatur verursacht oder bei einem Teileaustausch nicht unsere Originalteile bzw. von uns frei - ge gebene Teile verwendet wurden und die Reparatur nicht vom Meister Werk - zeuge GmbH - Kundenservice oder einem autorisierten Fachmann durch - geführt wurde! Entsprechendes gilt für die ver wen deten Zubehörteile.

• Zur Vermeidung von Transport schä - den das Gerät sicher verpacken oder die Original verpackung verwenden.

• Auch nach Ablauf der Garantiezeit sind wir für Sie da und werden even - tuelle Repa ra turen an Meister-Geräten kosten günstig ausführen. 5450520-Akku-Bohrs-man 17.01.14 11:33 Seite 171 – Rozsah dodávky
