GEBRUIKSAANWIJZING MAS12ib 2.0 Meister Craft

• Snoerloze boor-/schroefmachine• 1 Akku• Laadapparaat 1• 1 Dubbele bit• Transporttas• Gebruiksaanwijzing• Garantiebewijs 2 – Technische informatie Technische gegevensMotor max. 12 V–...Toerental n -Lo = 0-380 min

-Hi = 0-1260 min Max. zacht/hard draaimoment 11/30 NmMax. boor-ø- hout 20 mm- staal 10 mmØ max 8 mmBoorhouder max 10 mmAkku max 12 V–... 2000 mAh/Li-IonLaadapparaatTyp 7101IN: 220-240 V~,50 Hz, 48 WOUT:12 V–.../3,0 ALaadtijd ca. 60 min.is een geregistreerd handelsmerkvan de firma Meister WerkzeugeGmbH Wuppertal/GermanyTechnische wijzigingen voorbehouden.Geluidsemissie/trillingGeluidsemissie

– Bij het schroeven: < 2,5 m/s

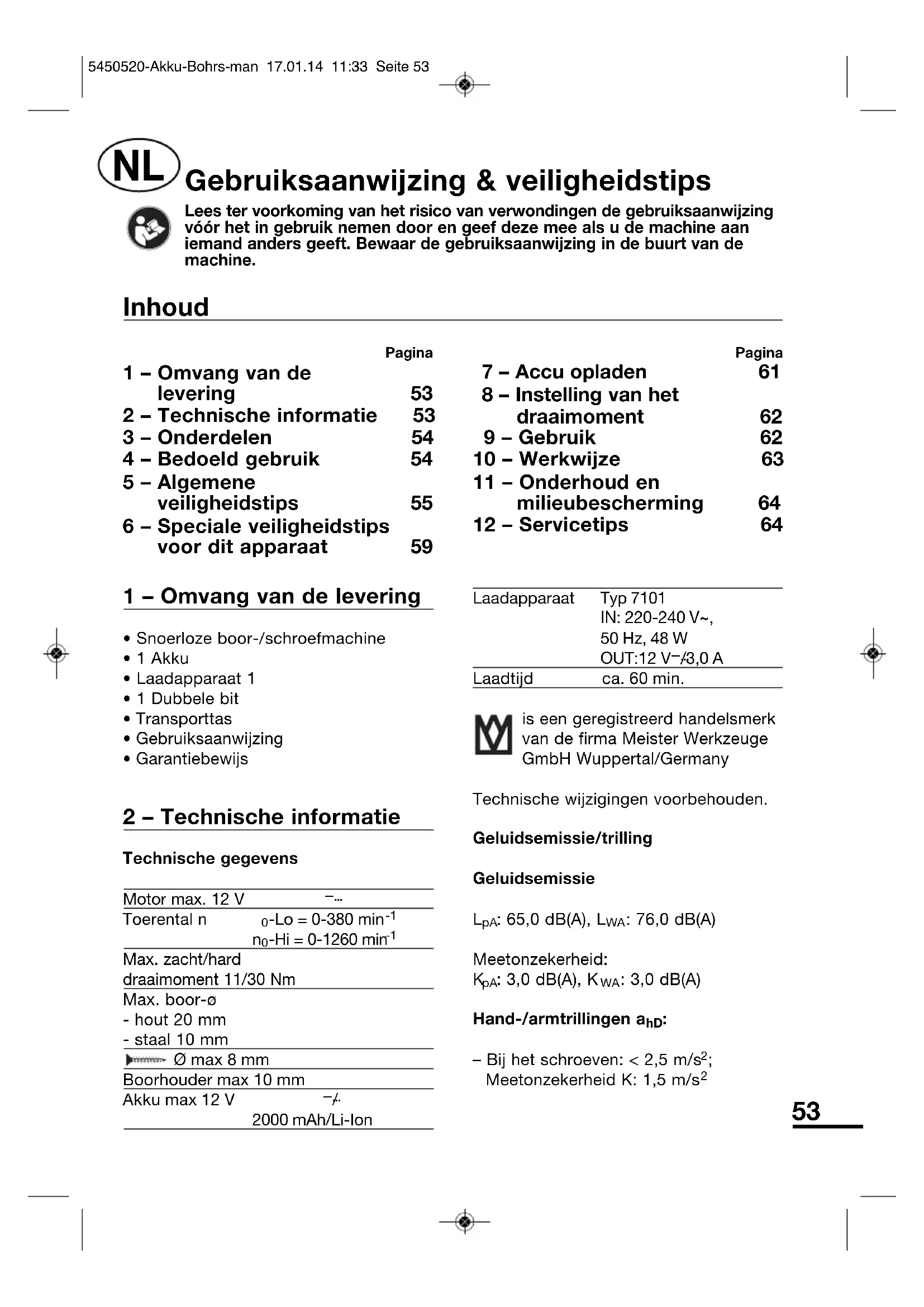

Gebruiksaanwijzing & veiligheidstips Lees ter voorkoming van het risico van verwondingen de gebruiksaanwijzingvóór het in gebruik nemen door en geef deze mee als u de machine aaniemand anders geeft. Bewaar de gebruiksaanwijzing in de buurt van demachine. Pagina 1 – Omvang van de levering 53 2 – Technische informatie 53 3 – Onderdelen 54 4 – Bedoeld gebruik 54 5 – Algemene veiligheidstips 55 6 – Speciale veiligheidstips voor dit apparaat 59 Pagina 7 – Accu opladen 61 8 – Instelling van het draaimoment 62 9 – Gebruik 62 10 – Werkwijze 63 11 – Onderhoud en milieubescherming 64 12 – Servicetips 64 Inhoud 5450520-Akku-Bohrs-man 17.01.14 11:33 Seite 5354 – Bij het boren: < 2,5 m/s

Lawaai-/trillingsinformatie Meetwaardes bepaald overeenkomstig EN 60745-1, EN 60745-2-2, EN 60745-2-1 De opgegeven trilemissiewaarde werd volgens een genormaliseerd testprocédé gemeten en kan als vergelijking van een elektrisch werktuig met een ander gebruikt worden. De opgegeven trilemissiewaarde kan ook voor een inleidende inschatting van de schade gebruikt worden. LET OP! De trilemissiewaarde kan tijdens het gebruik van het elektrisch gereedschap van de opgegeven waarde verschillen, in functie van de manier waarop het gereedschap gebruikt wordt. Tracht de belasting door trillingen zo gering mogelijk te houden. Maatregelen ter vermindering van de belasting door trillingen zijn bijvoorbeeld het dragen van handschoenen bij het gebruik van het gereedschap en het beperken van de werktijd. Daarbij dient er met alle onder delen van de bedrijfscyclus reke - ning gehouden te worden (bijvoor beeld perioden waarin het elektrische gereed - schap uitgeschakeld is en perioden waarin het weliswaar inge schakeld is maar zonder belasting draait). 3 – Onderdelen 1 Boorhouder 2 Draaimomentinstelling met instelring 3 Schakelaar “Aan/uit” met geïntegreerde lichtschakelaar en toerentalregeling 4 Draaiing naar rechts/draaiing naar links 5 Accu 6 Oplaadtoestel 7 Oplaadcontrole 8 Oplaadschacht 9 LED-werklicht 10 Accuoplaad-display 11 Schakelaar “HI/LO” 12 Accu-ontgrendelknop 13 Dubbele bit 4 – Bedoeld gebruik Boren in hout en metaal, schroeven. Gebruik machine, laadtoestel en toebehoren (door de fabrikant vermelde gegevens in acht nemen!) enkel voor hun reglementair voorgeschreven toepassingsgebied! Alle andere toepassingen worden uitdrukkelijk uitgesloten. Dit apparaat is niet geschikt om door personen (inclusief kinderen) met beperkte fysieke, motorische of mentale vaardigheden of met een gebrek aan ervaring en/of kennis gebruikt te worden, tenzij onder toezicht van een voor hun veiligheid verantwoordelijk persoon of tenzij ze instructies kregen over hoe het apparaat gebruikt moet worden. Kinderen mogen in geen geval met het apparaat spelen. Dit apparaat is alleen voor gebruik in huishoudelijke toepassingen bestemd. Niet-reglementair gebruik Alle toepassingen met het apparaat die niet in het hoofdstuk 'Reglementair gebruik' vermeld worden, gelden als niet-reglementair gebruik. Toepassingen waarvoor het elektrogereedschap niet voorzien is, 5450520-Akku-Bohrs-man 17.01.14 11:33 Seite 5455 kunnen gevaarlijke situaties en letsels veroorzaken. Gebruik geen toebehoren die niet speciaal voor dit elektro - gereedschap voorzien zijn. De mogelijkheid om het accessoire op het elektrogereedschap te bevestigen, garandeert geen veilig gebruik. Het toegestane toerental van het inzetgereedschap moet ten minste zo hoog zijn als het op het elektro - gereedschap vermelde maximale toerental. Toebehoren die sneller draaien dan toegelaten, kunnen breken en in het rond vliegen. Er bestaat verwondingsgevaar. Voor alle daaruit voortvloeiende zaakschade zoals persoonlijke schade die het gevolg is van verkeerd gebruik is alleen de gebruiker van het apparaat aansprakelijk. Bij gebruik van andere resp. niet- originele onderdelen aan de machine vervalt de garantie van de fabrikant. Restrisico's: De gebruiksaanwijzing bij dit elektrogereedschap bevat uitgebreide instructies om veilig te werken. Toch draagt ieder elektrogereedschap bepaalde restrisico's in zich, die ook door de aanwezige veiligheids voorzieningen niet volledig uitgesloten kunnen worden. Bedien elektro gereedschap daarom altijd met de nodige voorzichtigheid. Restrisico's kunnen bijvoorbeeld zijn:

• Aanraken van roterende delen of inzetgereedschap.

• Verwonding door in het rond vliegende werkstukken of delen van werkstukken.

• Brandgevaar bij onvoldoende ventilatie van de motor.

• Gehoorschade bij werken zonder gehoorbescherming. Veilig werken hangt ook af van de mate waarin het bedieningspersoneel vertrouwd is met het respectievelijke elektrogereedschap! Overeenkomstige machinekennis en omzichtig handelen tijdens het werk helpen bestaande restrisico's te verminderen. WAARSCHUWING! Dit elektrogereedschap wekt tijdens het gebruik een elektromagnetisch veld op. Dit veld kan in bepaalde omstandigheden de werking van actieve of passieve medische implantaten nadelig beïnvloeden. Om het risico van ernstige of dodelijke verwondingen te beperken, raden wij personen met medische implantaten aan hun arts en de fabrikant van het medische implantaat advies te vragen, voor het elektrogereedschap gebruikt wordt. 5 – Algemene veiligheidstips voor de omgang met elektrisch gereedschap LET OP! Lees alle veiligheids - voorschriften en aanwijzingen. Wanneer de volgende voorschriften niet in acht worden genomen, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben. Bewaar deze veiligheids voorschriften en aanwijzingen goed voor later gebruik. Het in de waarschuwingen gebruikte begrip „elektrisch gereedschap” heeft betrekking op elektrische gereed - schappen voor gebruik op het stroomnet (met netsnoer) en op elektrische 5450520-Akku-Bohrs-man 17.01.14 11:33 Seite 5556 gereedschappen voor gebruik met een accu (zonder netsnoer). 1 Werkomgeving a Houd uw werkomgeving schoon en opgeruimd. Een rommelige of onverlichte werkomgeving kan tot ongevallen leiden. b Werk met het gereedschap niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandbaar stof bevinden. Elektrische gereed - schappen veroorzaken vonken die het stof of de dampen tot ontsteking kunnen brengen. c Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschap uit de buurt. Wanneer u wordt afgeleid, kunt u de controle over het gereedschap verliezen. 2 Elektrische veiligheid a De aansluitstekker van het gereed - schap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok. b Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wanneer uw lichaam geaard is. c Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok. d Gebruik de kabel niet voor een verkeerd doel, om het gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen en bewegende gereedschapdelen. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok. e Wanneer u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlengkabels te gebruiken die voor gebruik buitenshuis zijn goedgekeurd. Het gebruik van een voor gebruik buitenshuis geschikte verlengkabel beperkt het risico van een elektrische schok. f Als het gebruik van het elektrisch gereedschap in een vochtige omgeving onvermijdbaar is, gebruikt u een aardlekschakelaar. Dit beperkt het risico van een elektrische schok. 3 Veiligheid van personen a Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereed - schap. Gebruik het gereedschap niet wanneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het gereedschap kan tot ernstige verwondingen leiden. b Draag persoonlijke beschermende uitrusting en altijd een veiligheids - bril. Het gebruik van beschermende uitrusting, zoals een stofmasker, slipvaste schoenen, een veiligheids - 5450520-Akku-Bohrs-man 17.01.14 11:33 Seite 5657 helm of gehoorbescherming, afhankelijk van de werkomgeving, vermindert het verwondingsgevaar. c Voorkom per ongeluk inschakelen. Controleer dat het elektrische gereedschap uitgeschakeld is voordat u het op de stroom - voorziening of de accu aansluit en voordat u het oppakt of draagt. Als u bij het dragen van het gereedschap uw vinger aan de schakelaar hebt of als u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden. d Verwijder instelgereedschappen of schroefsleutels voordat u het gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden. e Overschat uzelf niet. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kunt u het gereedschap in onverwachte situaties beter onder controle houden. f Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen. Loshangende kleding, lange haren en sieraden kunnen door bewegende delen worden meegenomen. g Houd handgrepen droog, schoon en vrij van olie en vet. Vettige grepen met olie zijn glad en leiden tot het verlies van de controle. h Wanneer stofafzuigings- of stofopvangvoorzieningen kunnen worden gemonteerd, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist worden gebruikt. Het gebruik van deze voorzieningen beperkt het gevaar door stof. 4 Zorgvuldige omgang met en zorgvuldig gebruik van elektrische gereedschappen a Overbelast het gereedschap niet. Gebruik voor uw werkzaamheden het daarvoor bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u beter en veiliger binnen het aangegeven capaciteitsbereik. b Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd. c Trek de stekker uit het stop- contact voordat u het gereed- schap instelt, toebehoren wisselt of het gereedschap weglegt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het gereed - schap. d Bewaar niet-gebruikte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap niet gebruiken door personen die er niet mee vertrouwd zijn en deze aanwijzingen niet hebben gelezen. Elektrische gereedschappen zijn gevaarlijk wanneer deze door onervaren personen worden gebruikt. e Verzorg het gereedschap zorgvuldig. Controleer of bewegende delen van het gereedschap correct functioneren en niet vastklemmen en of onderdelen zodanig gebroken of beschadigd zijn dat de werking van 5450520-Akku-Bohrs-man 17.01.14 11:33 Seite 5758 het gereedschap nadelig wordt beïnvloed. Laat deze beschadigde onderdelen voor het gebruik repareren. Veel ongevallen hebben hun oorzaak in slecht onderhouden elektrische gereedschappen. f Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhouden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder snel vast en zijn gemakkelijker te geleiden. g Gebruik elektrisch gereedschap, toebehoren, inzetgereedschappen en dergelijke volgens deze aanwijzingen en zoals voor dit speciale gereed schaps type voorgeschreven. Let daarbij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische gereed -schappen voor andere dan de voorziene toepassingen kan tot gevaarlijke situaties leiden. 5 Gebruik en hantering van het accugereedschap a Laad de accu's uitsluitend op in laadapparaten die door de fabrikant aanbevolen worden. Bij een laadapparaat dat voor een bepaald type accu's bedoeld is, bestaat brandgevaar als het met andere accu's gebruikt wordt. b Gebruik uitsluitend de daarvoor voorziene accu's in het elektrische gereedschap. Het gebruik van andere accu's kan letsels en brandgevaar veroorzaken. c Houd de niet-gebruikte accu ver van paperclips, munten, sleutels, nagels, schroeven of andere kleine metalen voorwerpen die een overbrugging van de contacten kunnen veroorzaken. Een kortsluiting tussen de accucontacten kan brandwonden of brand veroorzaken. d Bij verkeerd gebruik kan vloeistof uit de accu lopen. Vermijd contact met deze vloeistof. Bij toevallig contact met water afspoelen. Als de vloeistof in de ogen komt, moet u een arts raadplegen. Naar buiten komende accuvloeistof kan huidirritaties of brandwonden veroorzaken. 6 Service a Laat het gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele vervangingsonderdelen. Daarmee wordt gewaarborgd dat de veiligheid van het gereedschap in stand blijft. 7 Speciale veiligheidsvoorschriften voor accuschroevendraaiers

• Houd het apparaat uitsluitend vast aan de geïsoleerde greepopper - vlakken als u werkzaamheden uitvoert waarbij het inzetgereed - schap verborgen stroomleidingen of de eigen stroomkabel kan raken. Contact met een stroomvoerende leiding kan ook metalen delen onder spanning zetten en een elektrische schok veroorzaken. 8 Veiligheidsinstructies voor accu/ oplaadtoestellen a Houd het oplaadtoestel op een veilige afstand van regen of nattigheid. Het binnendringen van water in een oplaadtoestel verhoogt het risico op een elektrische schok. b Laad de accu’s enkel op in oplaad - toestellen, die door de fabrikant 5450520-Akku-Bohrs-man 17.01.14 11:33 Seite 5859 aan bevolen worden. Voor een oplaad toestel, dat voor een bepaald accutype geschikt is, bestaat er brandgevaar als het met andere accu’s gebruikt wordt. c Laad geen vreemde accu’s. Het oplaadtoestel is enkel voor het opladen van de bijgeleverde accu (lithiumion accu) met de in de Technische Gegevens aangegeven spanningen geschikt. In het andere geval bestaat er brand- en ontploffingsgevaar. d Houd het oplaadtoestel netjes. Door vervuiling bestaat het gevaar voor een elektrische schok. e Controleer telkens vóór gebruik oplaadtoestel, kabel en stekker. Gebruik het oplaadtoestel niet voor zover u beschadigingen vaststelt. Open het oplaadtoestel niet zelf en laat het enkel door gekwalificeerd, geschoold personeel en uitsluitend met originele reserveonderdelen repareren. Beschadigde oplaad - toestellen, kabel en stekker verhogen het risico op een elektrische schok. f Bedien het oplaadtoestel niet op een licht ontvlambare ondergrond (bijvoorbeeld papier, textiel etc.) c.q. in een ontvlambare omgeving. Wegens de bij het opladen opduikende verwarming van het oplaadtoestel bestaat er brandgevaar. g Bij een verkeerde toepassing kan er vloeistof uit de accu vrijkomen. Vermijd het contact daarmee. Bij toevallig contact met water afspoelen. Als de vloeistof in de ogen komt, doet u aanvullend beroep op medische hulp. Vrijkomende accuvloeistof kan tot huidirritaties of brandwonden leiden. h Open de accu niet. Er bestaat gevaar voor een kortsluiting. i Bescherm de accu tegen hitte, bijvoorbeeld ook tegen aanhoudende zonnestraling, en vuur. Er bestaat ontploffingsgevaar. j De accu niet kortsluiten. Er bestaat ontploffingsgevaar. k Bij beschadiging en een onoordeel - kundig gebruik van de accu’s kunnen er dampen vrijkomen. Voer frisse lucht aan en raadpleeg bij klachten een arts. De dampen kunnen de luchtwegen irriteren. 6 – Speciale veiligheidstips voor dit apparaat OPGELET! LED van de laser - klasse 1! Kijk niet rechtstreeks in de laser omdat dit schade aan de ogen tot gevolg kan hebben.

• Gebruik de machine, het laadapparaat en en de accessoires alleen voor het toepassingsgebied waarvoor deze bestemd zijn!

• Let erop, dat alle bewegende onderdelen stilstaan, alvorens u de boorschroevendraaier weglegt.

• Vermijd herhaaldelijk blokkeren tijdens het schroeven of boren.

• Het laadapparaat uitsluitend op 230 V wisselstroom aansluiten.

• Laad de accu van de boorschroeven - draaier alleen met het bijbehorende laadapparaat. 5450520-Akku-Bohrs-man 17.01.14 11:33 Seite 5960

• Bescherm het laadapparaat en de boorschroevendraaier tegen vocht. Nooit in water onderdompelen!

• Laadapparaat niet buiten gebruiken.

• Om de accu’s tegen schade te beschermen, mogen ze niet aan temperaturen van meer dan 50 °C worden blootgesteld. LET OP! De contacten aan de accu en het laadapparaat niet kortsluiten.

• Bij het laden op juiste polariteit „+/–“ letten.

• Accu niet in open vuur werpen.

• De aansluitsnoer kan niet worden vervangen. Bij beschadiging moet het apparaat worden vernietigd. Veiligheidsinstructies voor accu/ oplaadtoestellen

• Houd het oplaadtoestel op een veilige afstand van regen of nattigheid. Het binnendringen van water in een oplaadtoestel verhoogt het risico op een elektrische schok.

• Houd het oplaadtoestel netjes. Door vervuiling bestaat het gevaar voor een elektrische schok.

• Controleer telkens vóór gebruik oplaadtoestel, kabel en stekker. Gebruik het oplaadtoestel niet voor zover u beschadigingen vaststelt. Open het oplaadtoestel niet zelf en laat het enkel door gekwalificeerd, geschoold personeel en uitsluitend met originele reserveonderdelen repareren. Beschadigde oplaad - toestellen, kabel en stekker verhogen het risico op een elektrische schok.

• Bedien het oplaadtoestel niet op een licht ontvlambare ondergrond (bijvoorbeeld papier, textiel etc.) c.q. in een ontvlambare omgeving. Wegens de bij het opladen opduikende verwarming van het oplaadtoestel bestaat er brandgevaar.

• Open de accu niet. Er bestaat gevaar voor een kortsluiting.

• Bij beschadiging en een onoordeelkundig gebruik van de accu’s kunnen er dampen vrijkomen. Voer frisse lucht aan en raadpleeg bij klachten een arts. De dampen kunnen de luchtwegen irriteren. Veiligheidssignalering Veiligheidsmarkeringen in acht nemen! De symbolen hebben volgende betekenis: Niet samen met het huisvuil afvoeren! Gebruiksaanwijzing lezen! Vrijwillig kwaliteitszegel "Geteste veiligheid" van de TÜV (Duitse technische keuringsdienst) EG-conformiteitsmerkteken (conformiteit met Europese veiligheidsnormen Dubbel geïsoleerd! 5450520-Akku-Bohrs-man 17.01.14 11:33 Seite 6061 Niet aan temperaturen van meer dan 50 °C blootstellen Accu niet in het water werpen Accu niet in toiletten afvoeren Accu niet in het vuur werpen 7 – Accu opladen Deze accuschroevendraaier MeisterCraft MAS12ib 2.0 mag uitsluitend met de nettransformator Typ 7101 geladen worden. De nettransformator mag uitsluitend op een stroomtoevoer met een wisselspanning van 220-240 V~ en een frequentie van 50 Hz gebruikt worden. Ieder gebruik van andere nettrans - formatoren en het gebruik van de nettransformator Typ 7101 op een andere stroomtoevoer kan lichamelijke letsels en zaakschade veroorzaken. Lithium-ion-accu-technologie Deze moderne accu biedt in vergelijking met conventionele Ni-Cd-accu's belangrijke voordelen:

• Geen memory-effect, d.w.z. de accu kan onafhankelijk van de laadtoestand zonder verlies van de capaciteit voor en na het gebruik altijd worden bijgeladen.

• Extreem lage zelfontlading, daarom ook na langere opslag gereed voor gebruik.

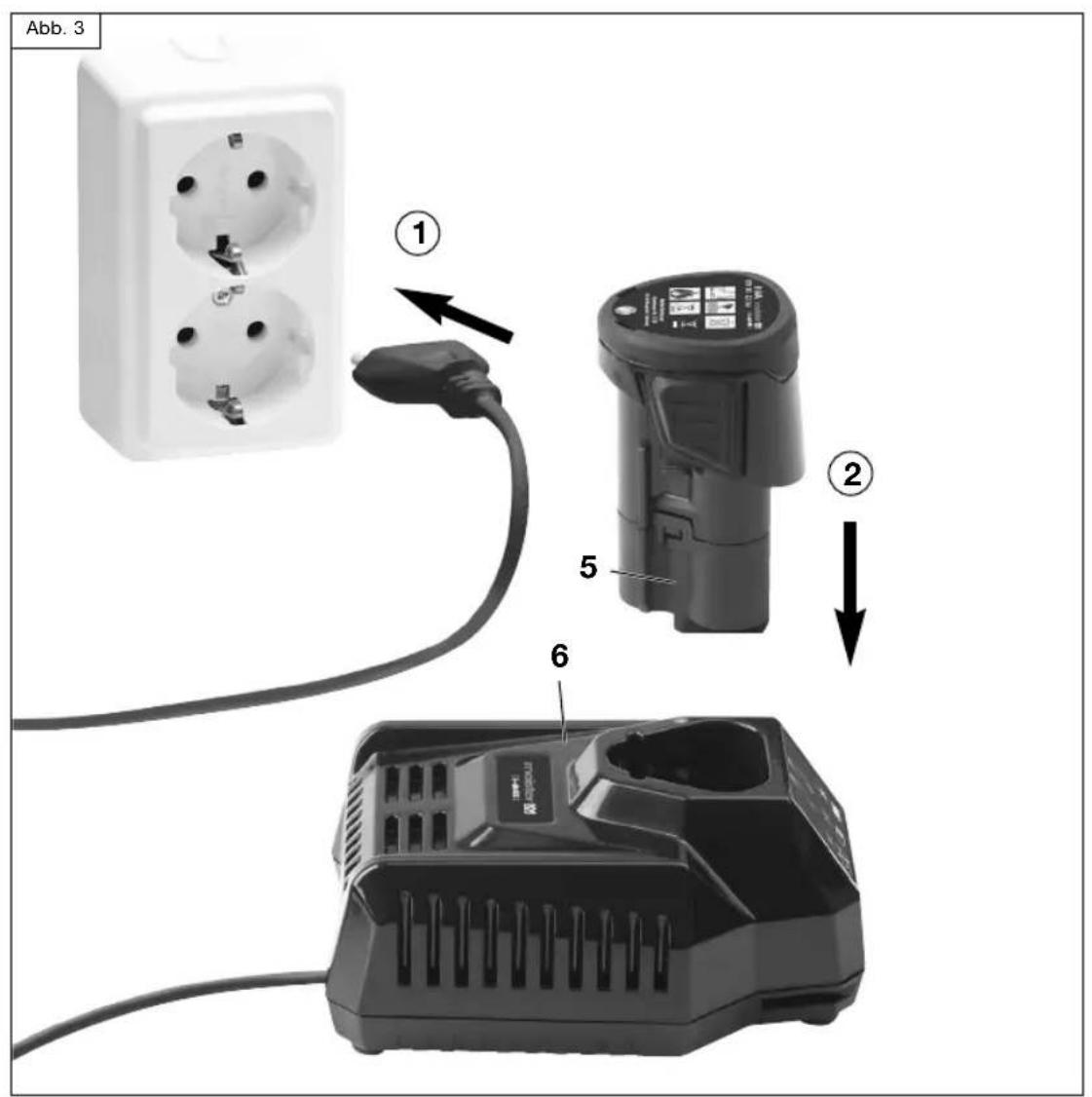

• Lange levensduur Accu wegnemen (afb. 2) De accu-ontgrendelknop (12) indrukken en de accu (5) uit het apparaat schuiven. Accu plaatsen (afb. 2) De accu-ontgrendelknop (12) indrukken en de accu (5) tot tegen de aanslag in het apparaat schuiven. De accu- ontgrendelknop loslaten. Oplaadprocedure (afb. 3) OPGELET! De accu wordt in de fabriek niet volledig opgeladen. De accu vóór het eerste gebruik opladen. OPGELET! De arbeids - temperatuur van het laad - apparaat ligt tussen 0 °C en 45 °C. OPGELET! Om de accu (5) op te laden altijd eerst het laad apparaat (6) op het stroomnet aansluiten, voor de accu in het laadapparaat gezet wordt.

1. Het laadapparaat op een stopcontact

aansluiten. Wacht tot de groene LED (7) oplicht en het netcontact weergeeft (afb. 1+4).

2. De accu in de laadschacht (8) van het

laadapparaat zetten (afb. 3). De groene LED dooft, de rode LED licht op tijdens de laadprocedure.

3. De laadprocedure duurt ca. 60 minuten.

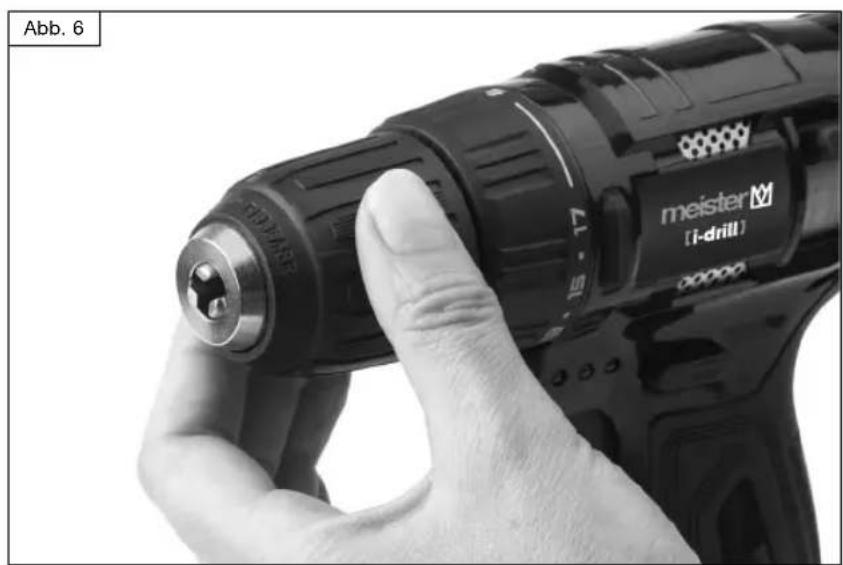

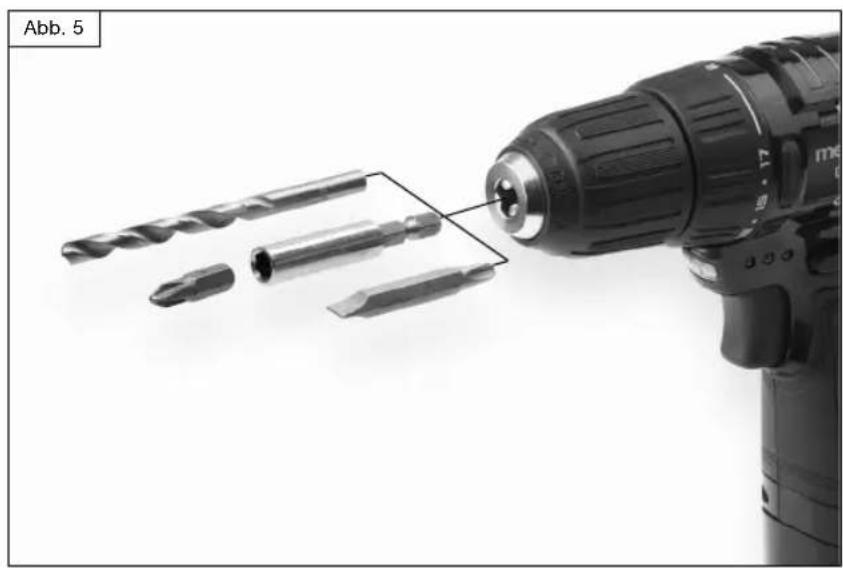

De procedure is voltooid zodra de rode LED dooft en de groene LED oplicht. OPGELET! De accu is door een thermobeveiliging tegen oververhitting beschermd, maar de accu mag niet langer dan de laadtijd in 5450520-Akku-Bohrs-man 17.01.14 11:33 Seite 6162 het laadapparaat blijven. Een gelijk blijvende opwarming van laad apparaat en accu tijdens de laad procedure is normaal en is geen storing. TIP! Het is aan te raden, de oplaadprocedure aanvullend via een elektrische tijdschakelklok bij te houden! OPGELET! Als tijdens de laadprocedure de rode of groene LED langer dan 30 minuten knippert, moet de accu uit het laadapparaat verwijderd worden en de laad - procedure na een koelpauze van ca. 15 minuten opnieuw gestart worden. Indien een van de LED’s blijft knipperen, moet contact met ons servicecenter opgenomen worden. 8 – Instelling van het draaimoment De accuboorschroevendraaier heet een 17+1-trappige instelling van het draaimoment (2) om beschadigingen van de schroef- of boorkoppen te voorkomen. Door de instelring aan uw boor schroeven - draaier te draaien, kunt u de telkens noodzakelijke trap, van 1 (gemakkelijk te bedienen schroeven) tot max. (stroef schroeven/boren ), instellen. Kies steeds het gunstigste draaimoment voor de respectievelijke taak. 9 – Gebruik Alle in de handel verkrijgbare schroevendraaierbits, bithouders en boortoestellen tot een diameter van 10 mm (niet tot de omvang van de levering behorende) kunnen in de boorhouder (1) ingespannen worden (afbeelding 5). De schroevendraaierbits met een lengte vanaf ca. 50 mm, bijvoorbeeld de tot de omvang van de levering behorende dubbele bit (13), kunnen ook direct in de boorhouder ingespannen worden. De machine beschikt over een snelspanboorhouder. Daarmee kunt u de toebehoren in de handmatige modus snel en zonder boorhoudersleutel uitwisselen (afbeelding 6). De boorhouder van machines met draaiing naar rechts/draaiing naar links is steeds met een schroef met linkse schroefwinding bevestigd. Deze dient vóór een wissel van de boorhouder voorlangs door de boorhouder heen (1) losgedraaid te worden. Schroeven met linkse schroef - winding kunnen enkel door een draaiing naar rechts losgedraaid worden. Aan-/Uitschakelen

• Inschakelen: Aan-/Uitschakelaar (3) indrukken: Het schroeven begint. Houd tijdens het schroeven de schakelaar ingedrukt.

• Uitschakelen: Zodra de schroef volledig in- of uitgedraaid is de in-/uitschakelaar loslaten. Het schroefproces wordt beeindigd. LED-werklamp (9) Terwijl het apparaat ingeschakeld is, licht de LED-werklamp op voor een beter zicht en om veilig te werken op donkere plaatsen. De werklamp dooft bij het loslaten van de in-/uitschakelaar. OPGELET! LED van de laserklasse 1! Kijk niet rechtstreeks in de laser omdat dit schade aan de ogen tot gevolg kan hebben. 5450520-Akku-Bohrs-man 17.01.14 11:33 Seite 6263 Accuoplaad-display (10) Wanneer de schakelaar “Aan/uit” ingedrukt is, geeft het accuoplaad- display de oplaadtoestand van de accu aan: 3 LED’s zijn verlicht: de accu is volledig geladen 2 LED’s zijn verlicht: de accu is halfvol 1 LED is verlicht: opladen van de accu noodzakelijk 10 – Werkwijze Elektronische toerentalregeling Door de elektronische toerentalregeling (3) kunt u het toerental traploos aan de respectievelijke taak aanpassen.

• Lichte druk op de schakelaar (3) = gering toerental om vastzittende schroeven los te draaien.

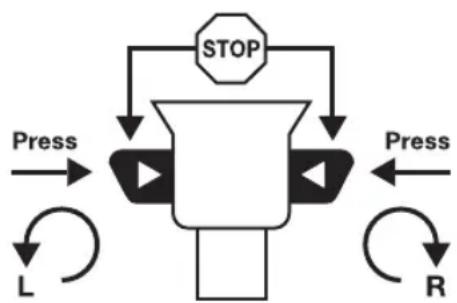

• Schakelaar flink indrukken = maximaal mogelijk toerental om te boren. OPGELET! Voorkom dat de motor bij het boren of schroeven onder belasting tot stilstand komt! Draaiing naar rechts/links De draairichting bepaalt u met behulp van de schuifschakelaar (4) boven de aan/uit- schakelaar. GELIEVE IN ACHT TE NEMEN! Draairichting enkel bij stilstaande motor wijzigen!

• Schroeven vast draaien: schaklaar in positie R schuiven.

• Schroeven los draaien: schakelaar in positie L schuiven.

• Veiligheidsstand: middelste stand van de schakelaar; in deze stand van de schuifschakelaar kan het apparaat niet in gebruik genomen worden, bijvoorbeeld bij werkonderbrekingen en een wissel van bit of boortoestel. OPGELET! Risico van doldraaien door te diep indraaien van schroeven. Ga aandachtig te werk en beëindig het vastschroeven evt. iets vroeger en draai de schroef vast met een schroevendraaier. Tests uitvoeren! Schakeling “HI/LO” (11) Met de schakelaar “HI/LO” kunnen er twee verschillende toerentalgebieden gekozen worden.

voor het los en vast draaien van schroeven

voor schroeven en boren Het te kiezen toerentalgebied wordt door het gegeven materiaal en door de geplande activiteit bepaald en dient door werkzaamheden aan een proefstuk vastgesteld te worden. OPGELET! Omschakeling enkel bij stilstand van de motor doorvoeren. 5450520-Akku-Bohrs-man 17.01.14 11:33 Seite 6364 11 – Onderhoud en milieubescherming De behuizing alleen maar met een vochtige doek schoonmaken. Geen oplosmiddel gebruiken! Om de capaciteit te bewaren adviseren wij u de accu alle twee maanden helemaal te ontladen en dan weer op te laden. Alleen maar volle accu's opslaan en daarom van tijd tot tijd naladen. De opbergplaats moet droog en vorstbestendig zijn. De omgevings - temperatuur mag nooit meer dan 50 °C bedragen. OPGELET! Niet meer bruikbare elektro- en accuapparaten horen niet thuis bij het huishoudelijk afval! Ze moeten overeenkomstig richtlijn 2012/19 EU voor afgedankte elektro- en elektronische apparatuur afzonderlijk verzameld en naar een milieuvriendelijk en vakkundig recycling - centrum gebracht worden. LET OP! Bij elektrische apparatuur met een batterij- of accuvoeding moeten de batterijen of accu’s worden verwijderd en overeenkomstig de geldende batterijrichtlijn apart worden afgevoerd. Batterijen en accu's nooit in het huisvuil doen! Breng niet meer bruikbare elektrische apparatuur naar een plaatselijk inzamelpunt. Verpakkingsmaterialen naar soort gescheiden inzamelen en conform de plaatselijke bepalingen afvoeren. Vraag voor details bij uw gemeente na. 12 – Servicetips

• Bewaar de machine, de handleiding en eventuele hulpstukken in de originele verpakking. Op die manier heeft u zowel alle informatie als alle onderdelen steeds bij de hand.

• Meister-gereedschappen behoeven nauwelijks enig onderhoud. Voor het schoonmaken van het machinehuis is een vochtige doek voldoende. Elektromachines nooit in het water houden. Verdere aan wij zingen treft u in de handleiding aan.

• Meister-artikelen worden aan strenge kwaliteitscontroles onderworpen. Mocht er desondanks toch nog een defect m.b.t. het functioneren optreden, dan verzoeken wij u de machine aan ons service-adres toe te zenden. De reparatietijd zal maximaal ca. 2 weken duren.

• Een korte beschrijving van het defect verkort zowel de tijd die nodig is om de fout op te sporen, als de reparatietijd zelf. Zolang de garantie geldig is, gelieve u de te repareren machine met het garantie-certificaat en de kassabon op te sturen.

• Als de reparatie niet (meer) onder de garantie valt, dan zullen wij de reparatiekosten helaas in rekening moeten brengen. ATTENTIE! indien het apparaat door u wordt opengemaakt, dan vervallen al uw aanspraken op garantie! BELANGRIJK! Wij wijzen er uitdrukkelijk op, dat wij volgens de wet op de productaansprakelijk heid niet voor door onze apparaten veroorzaakte schade op hoeven te komen, voor zover deze door ondeskundige reparatie veroorzaakt of bij een vervangen van onderdelen niet onze originele onderdelen of door ons goedgekeurde onderdelen gebruikt werden en de reparatie niet door de 5450520-Akku-Bohrs-man 17.01.14 11:33 Seite 6465 klantenservice van Meister Werk zeuge GmbH of een geautoriseerde vakman uitgevoerd werd! Dit geldt ook voor de gebruikte accessoires.

• Ter voorkoming van transportschade verzoeken wij u de machine deugdelijk te verpakken, respectievelijk de originele verpakking te gebruiken.

• Ook na het verstrijken van de garantietermijn kunt u op ons blijven rekenen, omdat eventuele reparaties aan Meister-artikelen dan tegen lage kosten door ons worden uitgevoerd. 5450520-Akku-Bohrs-man 17.01.14 11:33 Seite 651 – Teslimat kapsam∂
