| Typ výrobku | Akumulátorová vrtačka-šroubovák |
| Značka | Meister Craft |
| Model | MAS12ib 2.0 |
| Napětí motoru | 12 V max |
| Otáčky naprázdno (nízká rychlost) | 0 - 380 min⁻¹ |
| Otáčky naprázdno (vysoká rychlost) | 0 - 1260 min⁻¹ |
| Krouticí moment (měkký/tvrdý) | max. 11 / 30 Nm |
| Vrtací kapacita (dřevo) | 20 mm |
| Vrtací kapacita (ocel) | 10 mm |
| Max. průměr šroubování | 8 mm |
| Sklíčidlo | Rychloupínací, max. kapacita 10 mm |
| Typ akumulátoru | Li-Ion |
| Napětí akumulátoru | 12 V |
| Kapacita akumulátoru | 2000 mAh |
| Nabíječka | Typ 7101, 220-240 V~, 50 Hz, 48 W, výstup 12 V / 3,0 A |
| Doba nabíjení | Přibližně 60 minut |
| Počet stupňů krouticího momentu | 17 + 1 (vrtání) |
| Rozsahy rychlosti | 2 (LO: 0-380 min⁻¹, HI: 0-1260 min⁻¹) |
| Osvětlení | Pracovní LED |
| Dodávané příslušenství | 1 akumulátor, 1 nabíječka, 1 dvojitý nástavec, přepravní taška, návod k použití, záruční list |
| Údržba | Čistěte kryt vlhkým hadříkem, nepoužívejte rozpouštědla. Skladujte na suchém místě, chraňte před mrazem. Každé 2 měsíce akumulátor zcela vybijte. |
| Bezpečnost | Dvojitá izolace, ochrana proti přehřátí, bezpečnostní zarážka (střední poloha přepínače) |
| Opravitelnost | Originální náhradní díly, autorizovaný poprodejní servis. Otevření zařízení ruší záruku. |
| Normy | CE, EN 60745 |
Často kladené otázky - MAS12ib 2.0 Meister Craft
Dotazy uživatelů ohledně MAS12ib 2.0 Meister Craft
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Vrtačka ve formátu PDF zdarma! Najděte svůj návod MAS12ib 2.0 - Meister Craft a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. MAS12ib 2.0 značky Meister Craft.

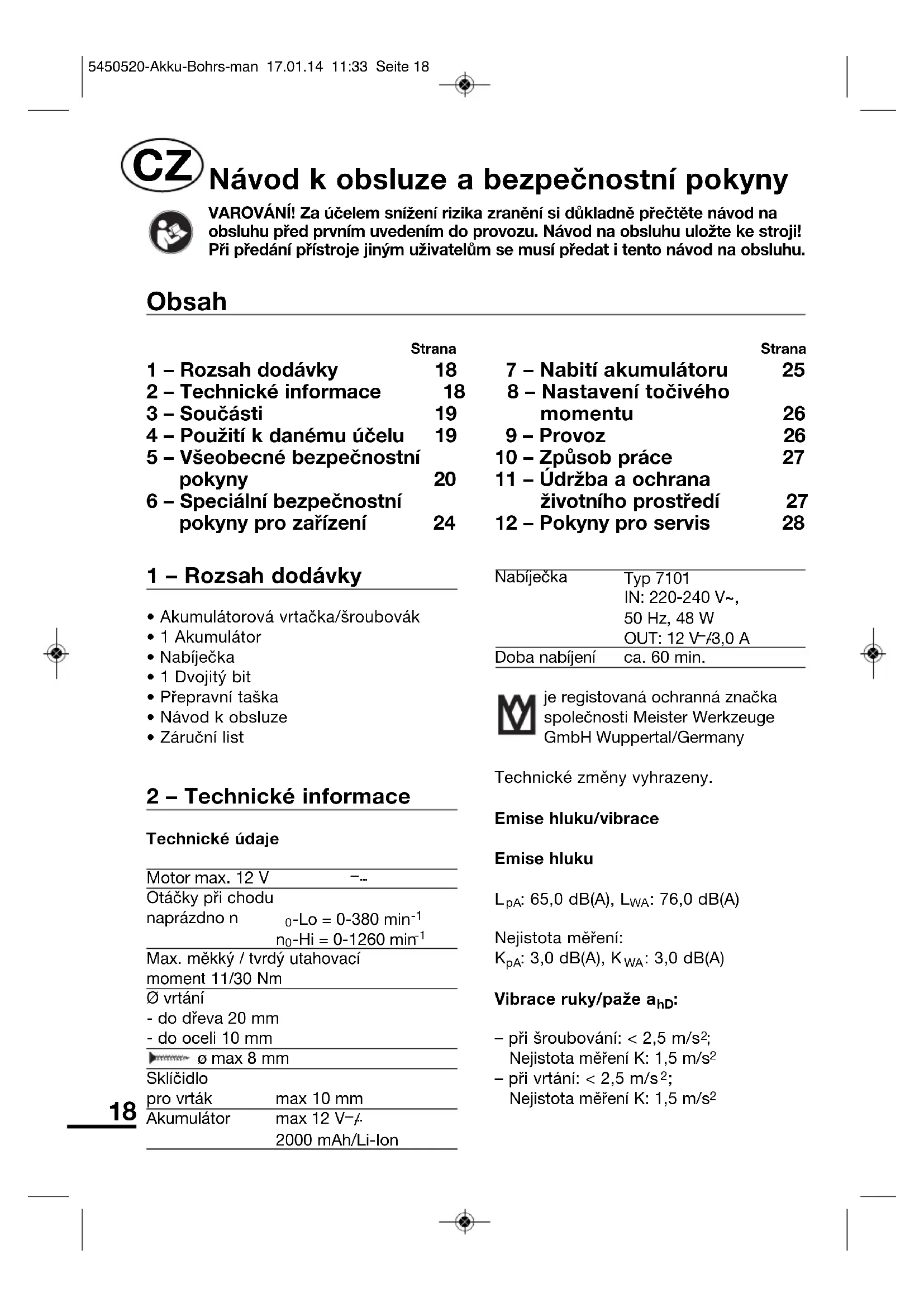

NÁVOD K OBSLUZE MAS12ib 2.0 Meister Craft
D-Akku-Bohrschrauber. 6
CZ - Akumulatorová vrtacka/
sroubovák. 18
Návod k obsslze a bezpečnostní pokyny
VAROVÁNÍ! Za učelem sniženi rizika zraněni si dūkladné prěctěte námod na obsluhu prěd prvním uvedením do provozu. Námod na obsluhu uložte ke stroji! Pri prědáné prístroje jiným uživatelům se musí prědat i tento námod na obsluhu.
Obsah
| Strana | Strana | ||
| 1 - Rozsah dodávky | 18 | 7 - Nabití akumulátoru | 25 |
| 2 - Technické informace | 18 | 8 - Nastavení točivého | |
| 3 - Současti | 19 | momentu | 26 |
| 4 - Použiti k danému účelu | 19 | 9 - Provoz | 26 |
| 5 - Všeobecné bezpečnostné | 20 | 10 - Způsob práce | 27 |
| polkyny | 11 - Údržba a ochrana | ||
| 6 - Speciálné bezpečnostné | životného prostředí | 27 | |
| polkyny pro zařizení | 24 | 12 - Pokyny pro servis | 28 |
1 - Rozsah dodávky
- Akumulátorová vrtáčka/šroubovák
1 Akumulátor - Nabiječka
- 1 Dvojity bit
- Prepravní táska
- Návod k obsluze
Zarucni list
2 - Technické informace
Technické udaje
Motor max. 12 V
Otáčky pri chodu
naprázdno n 0 - Lo = 0 - 380min^-1
n_0 - Hi = 0 - 1260min^-1
Max. měkký / tvrdý utahovací
moment 11/30 Nm
0 vrtáni
-
do dreva 20 mm
-
do oceli 10 mm
max 8 mm
Sklicidlo
pro vrták max 10 mm
M je registovaná ochranná značka společnosti Meister Werkzeuge GmbH Wuppertal/Germany
Technické změny vyhrazeny.
Emise hluku/vibrate
Emise hluku
Nejistota měřeni K: 1,5 m/s²
- pri vrtani: < 2,5m / s^2
Nejistota měřeni K: 1,5 m/s²
Informace o hluku/vibracich
Naměréné hodnoty stanovené podle EN 60745-1, EN 60745-2-2, EN 60745-2-1
Uvedená emisné hodnota vibrácí byla
naměřena podle normovaného
zkušebního postupu a může se používat k
porovnámí jestnoho elektrického nařadi s
druhým. Uvedená emisné hodnota vibrácí
se může používat i na počátečné
posouzení omezení.
POZOR! Emisni hodnota vibraci se muze bēhem používání elektrického nárádi odlišovat od uvedené hodnoty v závislosti na druhu a zpúsobu, jakým se nárádi používa.
Pokuste se zatizeni v dusledku vibraci udrzet na minimu. Opatrenim ke snizeni zatizeni vibracemi je napriklad nosenirukavic pri pouzivani nastroje a omezeni pracovni doby. Pritom je tbreza zohlednit vsechny privky provozniho cyklu (napriklad doby, beshem nichz je elektricky nastroj vypnuty, a takové doby, beshem nichz je elektricky nastroj sice zapnuty, avsak bez bez zatizeni).
3 - Současti
1 Sklócidlo
2 Nastavení utahovacího momentu pomoci nastavovacího kroužku
3 Zapinač/vypinač s integrovaným světelným prépinačem regulace otáček

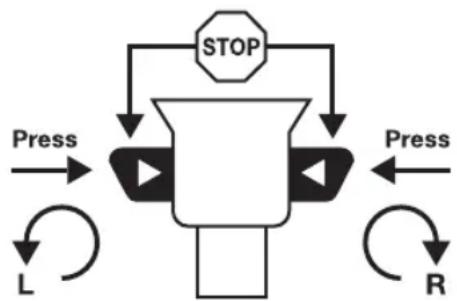

4 Chod doprava/doleva
5 Akumulátor
6 Nabiječka
7 Kontrola nabijeni
8 Přihrádka na nabíjení
9 Pracoví světlo s LED
10 Indikace nabijeni akumulatoru
11 Spinač HI/LO
12 Odblokovaci tlacitko akumulatoru 13 Dvojity bit
4 - Použití k danému účelu
Vrtanidodrevaakovu,shroubovani. Stroj,nabijeckua prislusenstvi (Dodrzejute udaje od vyrobce!) pouzivejte pouze pro oblast pouziti podle stanovenehoucelu! Vsechnostatni pouziti se vyslovnévylucuji.
Tento pristroj není urcený k použivani osobami (včetné děti) s omezenými fyzickými, smyslovými nebo duševnimi schopnostmi ās nedostatkem zkušeností a/nebo poznatků, kromě prípadů,Pokud jsou pod dozorem osoby zodpovedné za jejich bezpečnost, nebo pokud obdrží Pokyny týkají se použivani pristroje. Děti museji být pod dozorem,aby se zajistilo, Že si s pristrojem nebudou hrát.
Tento nastroj je urcenjen k domacimu pouziti.
Použití v Rozporu s učelem
Veskera pouziti pristroje, ktera nejsou uvedena v kapitole „Pouziti v souladu s ucelem“, jsou považovana za pouziti v Rozporu s ucelem.
Použiti, pro které není elektricky nastroj určen, mûze mit za nasledek ohroženi a urazy. Nepoužívejte Žádné príslušenstvi, které není zvlást určeno pro tento elektricky nastroj.
Samotná skutečnost,Že je možné
prišlušenstvúupevni k vašemu
elektrickému pristroji,nezarucuje
bezpečné použiti.
Dovolené otáčky vložného nastroje museji být minimálne tak vysokte, jak vysokte jsou maximálni otáčky uvedené na elektrickém
nastroji. Príslušenstvi, které se otáči rychleji než je dovoleno, muže prasknout a rozlétnout se všemi směry.
Hrozí nebezpečí urazu.
Za vsechny takto vzniklé hmotné skody a urazy osob, vzniklé následkem nesprávného používání, ruci uzivatel pristroje. Pri použiti jin'ych nebo neoriginalnich současti na stroji pozbývá záruka vyrobce platnost.
Zbytková rizika:
Navod k obsluze k tomuto elektrickémunastroj obsahuje podrobné poukny kbezpečné práci s elektrickými nastroji. Každý elektrický nastroj ale zahrnuje urcīta zbytková rizika, ktera nelze zcelayvloučit ani použitim provedenychbezpečnostnich a ochrannych zařizení. Ztohoto dūvodu vždy obsluhujte elektrické nastroje s potrebrou opatrností.
Zbytková rizika mohou byt například:
Dotyk rotujicich dlunnebo vloznych nastroju.
- uraz zpúsobeny odletnutim obrobku nebo současti obrobku.
- nebezpeci požáru pri nedostatečné m odvětrání motoru.
- poskozeni sluchu pri praci bez ochrany sluchu.
Bezpećná prace závisí také na znalostech obsluhujicího personálu v oblasti manipulace s príslušnám elektrický nastrojem! Príslušné znalosti stroje a opatrné manipulace pri práci pomáhajiminimalizovat zbytková rizika.
provozu elektromagneticke pole.
Elektromagneticke pole muze za určitych okolnosti aktivné nebo pasivné ovlivnit medicínské implantáty.
Aby se snizilo nebezpeci váznych nebosmtelnych zraněni, doporučujeme osobám s medicínskými implantáty, aby préd zacházením s elektrickým nastrojem konzultovali lékaré nebo vyrobce medicínských implantátú.
5 - Vseobecné bezpečnostníPokyny pro zacházeníms elektrickým náradím
VAROVÁNÍ! Prečtěte si všechny bezpečnostní pouký a instrukce. Opomenuti pri dodržováni bezpečnostních pouků a instrukci muže zapřićinit zásah elektrickým proudem, požár a/nebo těžká zraněné.
Uschovejte veskeré podklady, v nichž jsou uvedeny bezpečnostní poukny a instrukce, pro použiti v budoucnu.
Vyraz, "elektricky nastroj", uvedeny v bezpečnostnich pokynech, plati pro elektrické nastroje, ktere jsou napajene ze site (se sǐrovým kabelem), a elektrické nastroje napajene z akumulatoru (bez sǐrového kabelu).
1 Pracovište
a Udrzujte své pracovisté v cistote a uklizene. Neporádek a neosvétlené pracovisté muze vest k urazum.
b Nepracujte se zařizením ve vybusné prostředi, ve kterém se nacházeji hořlavé kapaliny, plyny nebo prachy. Elektrické nařadi vytváři jiskry, které mohou zapálit prach nebo páry.
c Bēhem používání elektrického náradí zamezte pristupu detí a
jinych osob. Pri odvedeni pozornosti mužete ztratit kontrolu nad zařizenim.
2 Elektrická bezpečnost
a Připojovací zástrčka pristroje musi odpovidat zásuvce. Zástrčka se v Žádném pripadě nesmí upravovat. Nepoužívejte společné s pristroji s ochranou uzemněim Žádné adaptéry na zástrčky. Zástrčky, na kterych nebyly provedeny Žádné změny a vchodné zásuvky snizuji riziko urazu elektrickým proudem.
b Vyhybeje se tělesnému kontaktu s uzemněymi povrchy, jak jakou trubky, topná tělesa, sporáky nebo chladnicý. Když je Vase tělo uzemnéne, hroží zvýsené riziko urazu elektrickým proudem.
c Nevystavujte pristroj desti nebo vlhku. Vnikuti vody do elektrického spotbrebiče zvyšuje riziko urazu elektrickým proudem.
d Nepoužívejte kabel k jiným učelúm než pro které byl určen, pro prěnášeni prístroje, jeho zavěšování nebo pro vytahování zástrčky ze zásuvky. Udržujte kabel v bezpečné vzdálenosti od púsobéní tepla, oleje, ostrych hran nebo pohybujćich se Častí prístroje. Poškozené nebo zamotané kabel zvyšuji riziko Úrazu elektrickým proudem.
e Když pracujete s elektrickým náradím venku, používejte Jen prodlužovací kabely, které jsou schvaléní pro používání ve venkovním prostředí. Používání kabelu vchodného pro venkovní prostředí snižuje riziko Úrazu elektrickým proudem.
f Pokud nelze zamezit provoz elektrického pristroje ve vlhkém
prostředí, použijte ochranny vypínač proti chybnému proudu. Použitím ochranného vypínače proti chybnému proudu se sníží riziko zásahu elektrickým proudem.
3 Bezpečnost osob
a Bud'te opatrni, dbeje na to, co delate a k praci s elektrickym naradim pristupujte Rozumne. Zaizeni nepouzivejte, kdyz jste unaveni a nebo jste pod vivem drog, alkoholu nebo leku. Chvilkovanepozornost pri pouzivanipristroje muze vestk vaznym poranenim.
b Noste osobni ochrannou vystroj a vždy ochrannes bryle. Noseni osobni ochrannes vystroje jak je protiprachová maska, neklouzavá bezpečnostní obuv, ochranna prilba nebo chraniče sluchu, podle zpúsobu a použiti elektrického náradí, snizuju riziko poraněni.
c Zabrańte neumyslnému uvedeni do provozu. Dřive než zastrčte zástrčku do zásuvky se ujistěte, ze je spínač v poloze „OFF“ (VYP). Když mate pri prěnášeni prístroje prst na spínači nebo když prípojujete zapnuty prístroj do sítě, můze to způsobit urazy.
d Dřive než prístroj zapnete, odstraťne nastavovaci nástroje nebo kliče na šrouby. Nástroj nebo klič, který se nacházi v otáčejici se Časti prístroje, můze způsobit zraněni.
e Nepreceñujte se. Dbejte na bezpećné stánia udžujte neustále rovnováhu. Tim mužete prístroj v neočekávaných situacích lépe kontrolovat.
f Noste vchodný oděv. Nenose volný oděv nebo šperky. Vlasy, oděv a rukavice udržujte v bezpečné vzdálenosti od pohybujících se Časti.
Pohybujíci se āsti by mohly volný odev,
sperky nebo dlouhé vlasy zachytit.
g Pokud je możné namontovat zařizení na odsávání a zachycování prachu, ubezpečte se, ze jsou pripojená a ze se správně používají. Používány těchto zařizení snizuje ohroženy prachem.
4 Pečílive zacházení a používání elektrického náradi
a Prístroj nepřežujte. Používejte pro práci elektrické náradí, které je pro ni určeno. Vhodným elektrickým náradím pracujete lépe a bezpečnéji v uvedeném rozsahu vykonu.
b Nepoužívejte Žádné elektrické nářadi, jehož spínač je poskozený. Elektrické nářadi, které se již nedá zapnout nebo vypnout, je nebezpečné a musí se opravit.
c Pred tim, než začněte provadět
nastavení na pristroji, vyměnovat
príslušenství nebo pristroj odložite,
vytáhněte zástrčku ze zásuvky. Toto
bezpečnosti opatřeni zabraťuje
neúmyslnému spustěné pristroje.
d Uchovávejte nepouživané elektrické nářadi mimo dosah děti. Nenechávejte s prístrojem pracovat osoby, které s nim nejsou obeznámeny nebo které nečety tento navod. Elektrické nářadi je nebezpečné, když ho používaji nezkusné osoby.
e Pristroj pečlive ošetřujte. Kontrolujte, jestli pohybujici se Časti zařizení funguji bezchybně a neváznuou, jestli Časti nejsou zlomené nebo natolik poškozené,Že by byla ohrožena funkce pristroje. Poškozené Časti dejte preš podoužitím pristroje opravit.
f Udržujte Črezaci nastroje ostré a
čisté. Pečlive ošetřované Črezaci
nastroje s ostrymi Čreznými hranami se
měné zasekávají a dají se snáze vodit.
g Používejte elektrické náradí, prísluěnství, násady atd. podle tohoto námovodu a tak, jak je to pro tento speciálné typ pristroje predepsány. Dbejte pritom na pracovní podmíky a na provádenou Činnost. Použiti elektrických nastrojú pro jiné než určenić écely muže privodit nebezpečné situace.
5 Použiti a udrzba akumulátorového náradi
a Akumulárynabijet v nabijecchak, které vyrobce doporučil. U nabijecky, ktera je vchodná pro určity typ akumulátoru, hrožnebezpeci požáru,Pokud se použije s jinymi akumulátrory.
b V elektrickych nastrojich pouzivejte pouze urcené akumuláry. Použiván jin'ych akumulátoru mûze vest k poranění a nebezpečí požáru.
c Nepoužívaný akumulátor chrante
pred kancelárskými sponkami,
mincemi, kliči, jehlami, šrouby nebo
jinými malými kovovými predměty,
jež by mohly zpúsobit premostění
kontaktu. Zkrat mezi kontakty
akumulátoru můze mit za následek
popálení nebo požár.
d Pri nespravném použiti muze z akumulátoru vytect kapalina. Vyhněte se kontaktu s nim. V pripadě nahodného kontaktu oplachnétezasáhnuté mistrovodou. Pokud se kapalina dostane do očí, porad'te sedodatečné s lékarem. Vyteklá kapalina
z akumulátoru mûze zpùsobit podrážděné pokožky a popáleniny.
6 Servis
a Nařadi svěře do opravy Jen kvalifikovanému odbornému personálu a jen s originánními nahradnímí díly. Tim je zarůčeno, ze zústane bezpečnost pristroje zachována.
7 Speciální bezpečnostní pokyny pro akumulátorové šroubováky
a Provádǐte-li práce, pri nichž mohou vložné nastroje zasáhnout skrytá elektrické vedení nebo vlastní sǐový kabel, držte prístroj pouze za izolované plochy. Kontakt s vedení pod napětím může privíst napěti i do kovovych Častí prístroje a vest k urazu elektrickým proudem.
8 Bezpečnostní poukyny, týkají se akumulátorů/nabijecek
a Nabiječku nevystavujte desti ani vlhkosti. Vnikuti vody do nabiječky zvyšuje riziko zásahu elektrickým proudem.
b Akumulátory je třeba nabijet pouze pomoci nabiječek, které vyrobce doporučuje. U nabiječky, která je vchodné pro určity druh akumulátorů, hroží nebezpeći požáru,Pokud se použije s jinými akumulátorý.
c Nenabije ze zadne cizi akumulatory. Nabijecka je vchodna pouze k nabijeni dodanych akumulatoru (Li-ionove) s napetimi uvedenymi v technickych udajich. V opacnem pripadhe hrozi nebezpeci pozaru a vybuchu.
d Nabiječku udržujte v Čistote.
Znečistěním hroží nebezpećí zásahu elektrickým proudem.
e Před každým použitím zkontrolujte nabiječku, kabel a zástrčku. Nepoužívejte nabiječku tehdy, pokud bye ste zjistili poškození. Nabiječku sami neotvírejte a její opravou pověrte pouze kvalifikovany personal. Je nutné, aby se k opravě používaly pouze originální nahradní díly. Poškozené nabiječky, kabela a zástrčky zvyšuji nebezpeci zásahu elektrickým proudem.
f Nepoužívejte nabíječku na snadno zápalné podkladu (např. papír, textilie atd.) príp. v hořlavém okoli. Zahřívaním nabíječky vznikajćm pri nabíjení hroží nebezpećí požáru.
g Pri nespravnem pouziti muze z akumulatoru vytec kapalina. Zabrahte kontaktu s touto kapalinou. V pripe de nahodneho kontaktu dukladne oplachnetezasahnuté misto vodou. Pokud se kapalina dostane do oci, poradte se dodatecnse lekarem. Kapalina z akumulatoru muze zpusobit podrazdeni pokozy nebo popaleniny.
h Akumulator neotvirejte. Hrozinebezpeci zkratu.
i Akumulátor chrahte préd horkem, napr. ani nevystavujte trvajíímu slunečnímu zářeni a učinküm ohné. Hroží nebezpečí vybuchu.
j Akumulátor nikdy nezkratujte! Hrozi nebezpečí výbuchu.
k Pri poskozeni a nespravnem použití akumulátoru mohouunikat výpary. Zajistěte privod Čerstveho vzduchu a vyhledjefte lékáře. Výpary mohou podráždit dychací cesty.
6 - Speciálné bezpečnostníPokyny pro zařízení
POZOR! LED tridy laseru 1! Nedivejte se primo do laseru, protoze to muze mit za nasledek poskozeni oci.
- Používejte stroj, nabiječku a príslušenstvi jen pro učel použiti, ke kterému jsou určeny!
- Predtim, než tycový sroubovák odložite z ruky, dbejte na to, aby vsechny pohyblvie casti stály.
Zabrańte castemu blokovani pri sroubovani nebo vrtani. - Pripojute nabiječku jen na 230 V střidavého proudu.
Nabijejte akumulator tycového sroubováku jen nabiječkou, ktera k němu patri. - Chrante nabiječku a tycový sroubovák prěd vlhkem. Nikdy je neponořujte do vody.
- Nepoužívejte nabíječku venku.
- Aby byly akumuláry choráněny prěd poskozením, něměly by být vystavóvány teplotám nad 50 °C.
POZOR! Kontakty u akumulátoru a nabíječky nespojujte nakrátko
- Pri nabijeni dbejte na spravné polovani , + / - "
- Neodhazujte akumulatory do otevreného plamene.
- Připojovací vedení se nesmí vyměnovat. Pri poškození je třeba prístroj odborné zlikvidovat.
BezpečnostníPokyny, týkajíci se akumulátorů/nabíječek
Nabiječku nevystavujte desti ani vlhkosti. Vnikutí vody do nabiječky zvyšuje riziko zásahu elektrickým proudem.
- Nabiječku udržujte v Čistotě.
Znečistěním hroží nebezpečí zásahu elektrickým proudem.
- Pred každým použitím zkontrolujte nabíječku, kabel a zástrčku. Nepoužívejte nabíječku tehdy, pokud bye ste zistili poškození. Nabíječku sami neotvírejte a její opravou pověrte pouze kvalifikovany personal. Je nutné, aby se k opravě používaly pouze originální nahradní díly. Poškozené nabíječky, kabela a zástrčky zvyšují nebezpeci zásahu elektrickým proudem.
- Nepoužívejte nabiječku na snadno zápalné podkladu (napr. papir, textilie atd.) prp. v hořlavém okoli. Zahřiváním nabiječky vznikajćím pri nabijeni hroží nebezpeci požáru.
- Akumulátor neotvírejte. Hrozínebezpečí zkratu.
- Pri poškození a nesprávném použití akumulátoru mohouunikat výpary. Zajistěte prívod Čerstveho vzduchu a vyhledejte lékáře. Výpary mohou podrážedit dychaci cesty.
Bezpečnostní označné
Respektujte bezpečnostní označeni!
Symboly mají nasledujíć význam:
Nelikvidujte s domácim odpadem!
Přečtěte si námod na obsluhu!
Dobrovolná značka kvality "prezkoušená bezpečnost" od TÜV
Značka CE (shoda s
evropskými bezpečnostními
normami)
Dvojite izolovano!
Nevystavujte teplotam
vyšim než 50 °C
Nevhazujte akumuláry do vody
Nelikvidujte akumulátorv toaleté
Nevhazujte akumuláry do ohne
7 - Nabití akumulátoru
Tento akumulatorovy sroubovak MeisterCraft MAS 12ib 2.0 se smi nabijet pouze pomoci sitoveho pristroje Typ 7101. Sitovy pristroj se smi pouzivat pouze s napajenim proudem se stridavym napetim 220-240 V~ a kmitoctem 50 Hz. Jakekoli pouziti jinych sitovych pristroju, jakoz i pouziti sitoveho pristroje Typ 7101 na jine Jednotce napajeni proudem muze mit za nasledek poraneni osob a vecné skody.
Lithium-iontová akumulátorová technika
Tento novy druh akumulátoru má ve srovnáns dosavadnimi NiCd akumulátry nesporné výbody:
- Zádný pamětový jev, to znaméná, ze se akumulátor muže nezávisle na stavu nabití bez ztráty kapacity kdykoli préd použitím nebo po použiti dobít.
- Mimořádně nízké samovybijeni, proto jsou i po delšim skladovani provozuschopné.
- Nepatrá hmotnost
- Dlouháživotnost
Stiskněte odblokovaci tlacítko akumulátoru (12) a akumulátor (5) vyjměte z nastroje.
Vlozeni akumulatoru (obr. 2)
Stiskněte oblokovaci tlacitko akumulátoru (12) a akumulátor (5) vsunte do nastroje až na doraz. Pustte oblokovaci tlacitko akumulátoru.
Nabijeni (obr. 3)
POZOR! Akumulátor není z výrobního podniku nabity.
Akumulátor nabijte préd prvním použitím.
POZOR! Pracovni teplata nabiječky je od 0 °C do 45 °C.
POZOR! Pri nabijeni akumulatoru (5) vždy pripojte ke zdroji elektrického napétí nejdřive nabiječku (6), teprve poté do ní vložte akumulator.
- Nabiječku zapojte do zásuvky.
Počkejte, až se Rozsvítí zelená LED (7)
a zobraź kontakt se sítí (obr. 1+4). -
Akumulátor vložte do prihrádky na nabíjení (8) (obr. 3). Zelená LED zhasne, během procesu nabíjení svítí Červená LED.
-
Postup nabijeni trva cca 60 minut. Postup nabijeni je ukoncen, jakmile zhasne Červena LED a rozsviti se zelená LED.
POZOR! Akumulátor je sice
chráněn tepelnou pojistkou proti
prehrátí, nicméné by v nabíječce
neměl po nabití zústávat. Konstantní
zahrátí nabíječky a akumulátoru
během nabijeni je normální anejde o
chybnou funkci.
TIP! Doporučuje se rídit postup nabíjení dodatečné pomoci elektrických spinacích hodin!
POZOR! Pokud během procesu nabijeni blíka Červéná nebo zelená LED déle než 30 minut, vyjměte akumulátor z nabíječky a po prěstávce na ochlazení o délce cca. 15 min. začněte znovu nabíjet. Pokud některá LED blíká i nadále, kontaktujte nase servisní mistro.
8 - Nastavení točíveho momentu
Jednotka nastavení vrtacího šroubováku
má 17+1 stupné točíveho momentu (2),
čímž se zabrání poskození šroubovacích
nebo vrtacích hlav. Otačením nastavovacího
kroužku na vrtacím šroubováku múžete
nastavit potřbný stipěn od 1
(snadné šroubovány) až max. (obtižné
šroubovány/vrtány). Kvykonány práce
zvolte vždy vchodné točívy moment.
9 - Provoz
Ve sklícidle (1) lze upnout vsechny bežné sroubovákové bity, držáky bitu a vrtáky až do prüměru 10 mm (není současti dodávky) (obr. 5).
Sroubovací bity o délce od cca 50 mm, napr. dvojty bit (13), ktery je soucásti dodávky, muzete upnout i primo do skličidla.
Stroj je vybaven rychloupinacim sklicidlem. Diky tomu muzete pri rucnim provozu vymenit prislustenstvi rychle a bez kliche sklicidla (obr. 6).
Sklicidlo pravotočivych/ levotočivych strojů je vždy zafixované šroubem s levotočivým závitem. Tento šroub je třeba povolit pred vyměnou sklicidla (1) zepredu skrz sklicidlo. Šrouby s levotočivým závitem se dají povolit pouze otáčením doprava.
Zapnutí a vypnutí
- Zapnuti: Stiskněte zapínač/vypínač (3): Srouboványí se spustí. Béhem srouboványí držte spínač stisknutý.
Vypnuti: Jakmile je sroub uplne zarsroubovany nebo vyrsroubovany, puste zapina/vypina. Postup sroubovani se skonci.
LED pracovniho světla (9)
Během zapnutí pristroje svít i LED pracovni světlo pro lepsi viditelnost a bezpečné provádení
prací v prostorech se špatnou viditelnosti. Pracovní světlo zhasne, jakmile se pustí zapíná/c/ypínáč.
POZOR! LED tridy laseru 1! Nedivejte se primo do laseru, protoze to muze mit za nasledek poskozeni oci.
Indikace nabijeni akumulátor (10)
Je-li zapinač/vypínač stisknutý, ukazuje indikace nabijeni akumulátorů stav nabijeni akumulátoru:
Elektronická regulace otáček
Diky elektronické regulaci otáček muzete otáčky plynule prizpúsobit danému pracovínu postupu.
- Mirné stlačeni prépinače (3) = nízké otáčky, k povolení pevně osazenych sroubů.
- Uplne stisknuty spinač = maximálne možné otáčky, k vrtání.
POZOR! Zabrańte, aby došlo k zastavení motoru pri vrtání nebo srouboványí pri zatizeni.
Chod doprava - doleva
Smér otáčeni určite pomoci posuvného prepinače (4) nad provozním spínačem.
DODRŽUJTE! Směr otáčeni mentaloupe pri vypnutěm motoru!
-
Zašroubovány šroubú: Posuţe prepinač do pol. R.
Vysroubovani sroubu: Posunte prepinae do pol. L. -
Bezpečnostní poloha: Poloha prěpínace uprostřed; v těto poloze posuvného prěpínace se prístroj nedá uvěst do provozu, napr. pri pracovnich prěstávkách, vyměne bitů nebo vrtáků.
POZOR! Nebezpeci prekrouceni zašroubovánim šroubů prilis hluboko. Pozorujte prübeh zašroubování a przyp. ho ukončete dríve a šroub utáhněte šroubovákem. Proved'te šroubové spoje na zkousku!
Zapojení HI/LO (11)
Pomoci prepinae HI/LO lze zvolit dvarozdliné rozsahy otacek.
-
Poloha prepinae LO: 0-380 min -1 srouby zašroubovat a vyšroubovat
-
Poloha prépinače HI: 0-1260 min ^-1 pro šrouby a vrtáni
Volba rozsahu otáček se urci podle daného materialu a planované Činnosti a je třeba ho vyzkoušet vykonámim prací na zkušebním dìlu.
POZOR! Prepnutí proved'te pouze pri zastaveném motoru.
11 - Udržba a ochrana zivotniho prostředí
Cistete plastj Jen vlhkym hadrikem - nepouzivejte redidla! Nakonec radne osuste. Pro udrzeni kapacity doporučujeme kazdé dva měsice akumulátor zcela vybit a opét nabit. Uchovávejte akumúlátory Jen zcela nabité, proto je obcas dobijejte. Misto uchovani musí být SUCHa chráněné préd mrazem, teplota okoli nesmi prekročit 50 °C.
POZOR! Nepoužitelné elektrické a akumulátorové pristoje nepatri do domácho oppadul! Je třeba je shromazd'ovat odděleně podle směrnice
Odevzdávejte prosím nepoužitelné elektrické náradi v mistni sběrně. Obalový material shromažd'ujte odděleně podle druhu a likvidujte podle mistnich predpisů. Podrobnosti ziskáte od Vasi mistné správy.
12 - Pokyny pro servis
Uchovávejte stroj, námod k obsluze a pripadne i príslušenství v originálím baleni. Takto budete mit veškeré informace i současti neustále po ruce.
- Prístroje Meister temérne udrzbu, k cişteni krytu postaci vlhký hadrik. Elektrické stroje nikdy neponorujte do vody. Dalsi pokyny jsou uvedeny v navodu k obsluze.
- Pristroje Meister podlehaji prisné kontrole jakosti. Pokud se by presto vyskytla porucha funkce, zašlete pristroj na adresu nasi servisni sluzby. Opravu provedeme obratem.
- Stručný popis poruchy zkracuje dobuhledáni mista závady i opravy. Během záručné lhúty prosím prilozte k pristroji záručné list a doklad o nákupu.
- Pokud se nejedná o záručné opravu, budeme vám náklady na opravu učtovat.
DULEZITE UPOZORNENI! Po otevreni pristroje zaniká narok na záruku!
DULEZITE! Vyslovné upozornejeme na to, ze podle zákona o ručeni za produkty nerucíme za škody vzníkle nasimi pristroji,Pokud byly zpúsobeny nesprávnou opravou nebo pokud pri vyměné nikteré casti nebyly použity nase originálni dily popr! nami schvalené dily a oprava nebyla provedena firmou Meister Werk zeuge GmbH v zákaznickém servisu nebo autorizovaný odborníkem! Totěž plati i pro použité príslušenstvi.
- Pristroj bezpečné zabalte nebo použijte originániho obalu, aby se pri prépravě nepoškodil.
I po uplynuti zaručni doby jsme vam radi k dispozici a pripadné opravy
dujpristroju Meister provedeme za vyhodné ceny.
Potvrzujeme tíme, ze nizé uvedeny vyrobek ...
Akumulatorová vrtacka/šroubovák
Perceuse à batterie
