PAD1200 - Elektrikli süpürge BLACK & DECKER - Ücretsiz kullanım kılavuzu

KULLANIM KILAVUZU PAD1200 BLACK & DECKER

Kullanım amacı Black & Decker Dustbuster

şarjlı araç süpürgeniz hafi f ve kuru temizlikte kullanılmak üzere tasarlan- mıştır. Cihaz, aracın elektrik sisteminden güç alır ve sigara çakmağından bağlantısı sağlanır. Bu cihaz yalnızca taşıt temizliğinde kullanılmak içindir. Güvenlik talimatları Uyarı! Pille çalışan cihazları kullanırken yangın tehlikesini, pillerin akmasını, yaralanmaları ve maddi zararları azaltmak için aşağıda belirtilen talimatların yanı sıra temel güvenlik önemlerine de her zaman uyulmalıdır. ♦ Cihazı kullanmadan önce elinizdeki kullanım kılavuzunu baştan sona dikkatle okuyun. ♦ Cihazın kullanım amacı bu kılavuzda açıklan- mıştır. Cihazın bu kılavuzda önerilenlerden başka aksesuar ve ek parçalarla kullanılması ya da başka amaçlarla çalıştırılması yaralanmalara yol açabilir. ♦ İleride bakmak üzere bu kılavuzu saklayın. Cihazın kullanılması ♦ Cihazı su bulunan alanların yakınında kullan- mayın. ♦ Cihazı, sıvıları veya herhangi bir yanıcı maddeyi toplamak için kullanmayın. ♦ Cihazı suya batırmayın. ♦ Cihazı prizden çıkarmak için asla kablosundan tutarak çekmeyin. Kabloyu ısıdan, yağdan ve nesnelerin keskin kenarlarından uzak tutun. ♦ Bu alet, deneyim ve bilgisi yetersiz kişiler ile ço- cuklar dahil, fi ziksel, duyusal ve zihinsel kapasi- teleri azalmış kişiler tarafından; güvenliklerinden sorumlu biri tarafından aletin kullanımı hakkında bilgilendirilmeden ve refakat edilmeden kulla- nılmamalıdır. Çocukları, cihazla oynamalarını engellemek için yalnız bırakmayın. Kullanım sonrası ♦ Cihazı temizlemeden önce cihazı prizden çekin. ♦ Cihaz, kullanılmadığı zaman kuru bir yerde saklanmalıdır. ♦ Cihazlar çocukların ulaşamayacağı yerlere kaldırılmalıdır. İnceleme ve onarımlar ♦ Kullanmadan önce cihazı kontrol ederek arızalı ya da eksik parça olup olmadığı na bakın. Par- çalarda kırılma, düğmelerde hasar ve cihazı n çalışmasını etkileyebilecek başka durumlar olup olmadığını kontrol edin. ♦ Hasarlı veya arızalı parça varsa, cihazı kullan- mayı

♦ Hasarlı veya arızalı parçaların onarım ve değiş- tirme işlemlerini yetkili serviste yaptırın. ♦ Kablo görüp görmediğini düzenli aralıklarla kontrol edin. ♦ Hiçbir parçayı yerinden çıkarmayın ve bu kıla- vuzda belirtilenlerden başka parçalarla değiş- tirmeyin. Aksesuar fi ş ve soketleri için ek güvenlik tali- matları Yangın riskini azaltmak için 12 Vdc çıkışının tozdan arındırılmış olduğuna ve adaptör fi şi takıldığında sıkı bir bağlantı olduğuna emin olun. Özellikler Bu alet, aşağıdaki özelliklerin bir kısmını veya tü- münü içermektedir.

1. Açma/kapama düğmesi

2. Çıkartılabilir tutma kolu ve hortum

3. Kilitleme halkası

5. Filtre temizleme tekerleği

6. Şeffaf hazne kapağı

7. Hazne kapağı açma mandalı

8. Çift kullanımlı aksesuar ucu

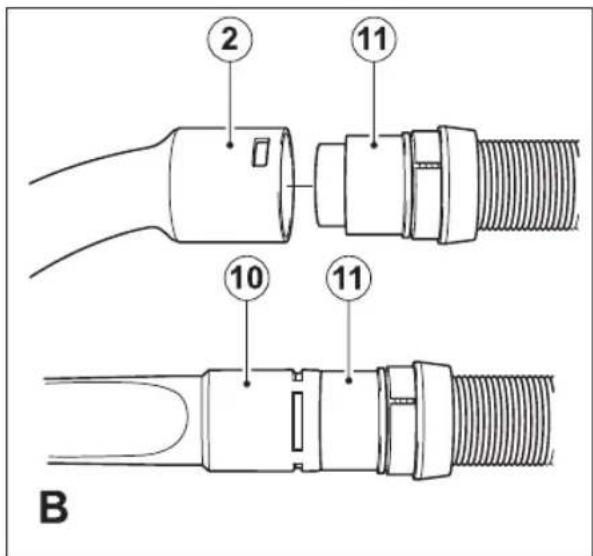

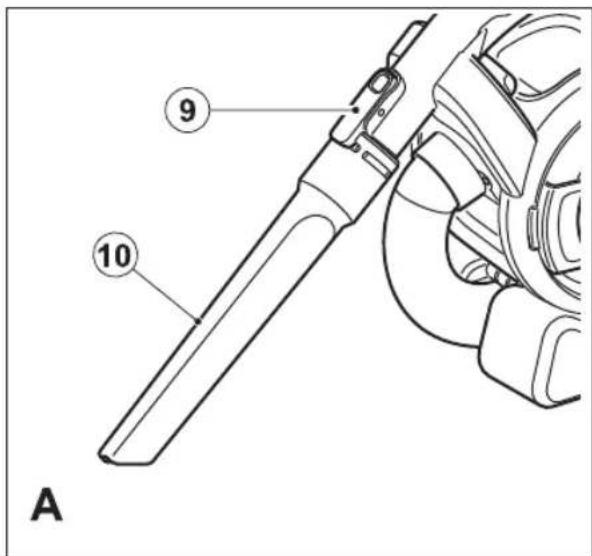

Kurulum Aksesuarların takılması (Şekiller A ve B) Çift kullanımlı aksesuar ucu (8) döşeme ve toz temiz- lemek için açılıp, katlanabilen bir fırçaya sahiptir. Emme ucu (10) dar ve erişilmesi zor yerlerde temizlik için kullanışlı dır. ♦ Bir aksesuar takmak için aksesuar mandalına (9) basın ve aksesuarı kolun (2) üzerine geçirin. ♦ Bir aksesuar çıkartmak için aksesuar mandalına (9) basın ve aksesuarı çekin. Hortum girişine (11) gerektiğinde aksesuar takmak için kol (2) hortumdan (4) çıkartılabilir. Kolu çıkart- mak için: ♦ Kolu (2) cihazdan çözün. ♦ Kilitleme halkasını (3) saatin tersi yönünde döndürerek klipsleri açın. ♦ Hortumu (4) koldan çıkartın (2). ♦ Hortum girişine (11) aksesuarı takın. Kolu yeniden takmak için: ♦ Hortumdan aksesuarı çıkartın.

Hortumu (4) kolun içine itin (2). Kilitleme hal- kasını (3) yerine oturana kadar saat yönünde döndürün.42

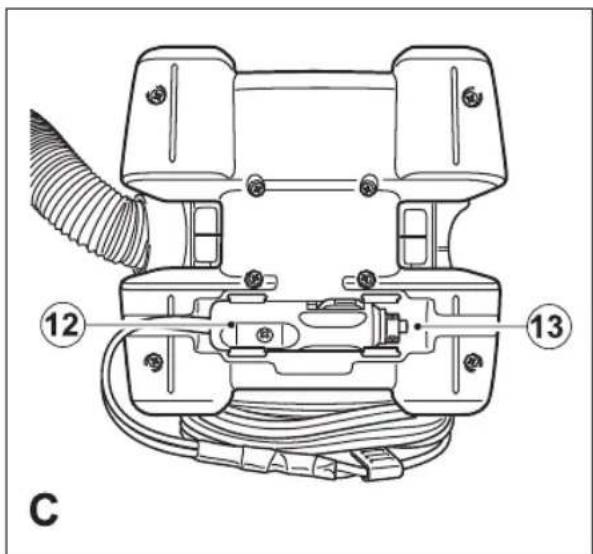

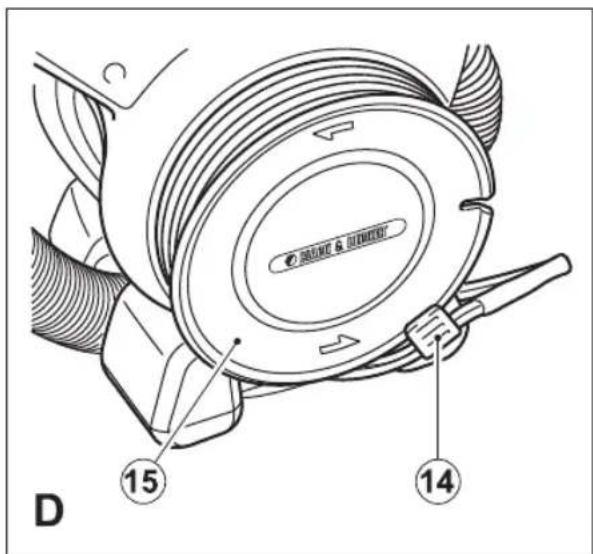

Kullanım 12 Vdc aksesuar fi şi kullanılarak bir güç kayna- ğına bağlanması (Şekiller C ve D) Not: Fişin ucu artı (+), yan bağlantı ise eksidir (-). ♦ Cihazın tabanındaki aksesuar yuvasından (13) 12 Vdc aksesuar fi şini (12) çıkartın. ♦ Kablo klipsini (14) kablo haznesinden çözün. ♦ Kabloyu kablo haznesinden (15) tamamen çö- zün. ♦ 12 Vdc aksesuar fi şini (12) bir taşıtın veya dc güç kaynağının aksesuar çıkışına sıkıca takmak suretiyle cihazınızı güç kaynağına bağlayın. Not: Bazı taşıtlarda aksesuar soketi sadece kontak açıldığında çalışır duruma gelebilir. Uyarı! Pozitif topraklamalı elektrik sistemlerinde (yani eski araçlarda) kullanmayın. Uyarı! Ters kutup bağlantısı sigortanın atmasına yol açar ve cihazda kalıcı hasara yol açabilir. ♦ Cihazınızı kullandıktan sonra: ♦ 12 Vdc aksesuar fi şini (12) 12 Vdc güç kayna- ğından çıkartın. ♦ Kabloyu kablo haznesine (15) sarın ve kablo klipsiyle (14) sabitleyin. ♦ 12 Vdc aksesuar fi şini (12) cihazın tabanındaki aksesuar yuvasında (13) saklayın. Cihazın çalıştırılması ♦ Açmak için, açma/kapama düğmesini (1) sağa itin. ♦ Kapatmak için, açma/kapama düğmesini (1) kapanma konumunda sabitlenene kadar sola itin. Cihaz, iyi durumdaki ve normal şarjlı bir araç aküsü ile akünün güç seviyesini fazla etkilemeden 30 da- kikaya kadar çalışabilir. Uyarı! Daha uzun süreli kullanım aküyü bitirecektir. Temizlik yaparken aracın motoru çalışmamalıdır. Bu araç süpürgesinin ömrünü kısaltabilir. Temizleme ♦ Cihazı kullanırken hortumun sıkışmadığından, kıvrılmadığından veya tıkanmadığından emin olun. ♦ Tutma kolu (2) cihazdan kolayca çıkartılarak, cihazın 1,5 metre civarında temizlik yapmanıza imkan verir. ♦ Tutma kolu (2) çıkartıldığında cihaz üzerindeki entegre koldan tutulabilir. ♦ Tutma kolu (2) hortumdan da (4) ayrılabilir ve bu sayede gerektiğinde hortum girişine (11) aksesuar takılabilir. Yararlı tavsiyeler ♦ Basamaklarda temizlik yaparken en aşağıdan başlayıp yukarı doğru çıkın. Emiş gücünün en iyi duruma getirilmesi (Şe- kil G) Emiş gücünü en iyi durumda tutmak için, fi ltrelerin kullanım sırasında düzenli aralıklarla temizlenmesi gerekir. ♦ Filtre temizleme tekerleğini (5) fi ltrelerin üze- rindeki tozu çıkarmak için 2 kere saat yönünde döndürün. ♦ İnce partikül fi ltresi düzenli aralıklarla temizlen- melidir, “ince partikül fi ltresinin temizlenmesi” bölümüne bakın Temizlik ve bakım Black & Decker aletiniz minimum bakımla uzun bir süre çalışacak şekilde tasarlanmıştır. Kesintisiz olarak memnuniyet verici bir şekilde çalışması gerekli özenin gösterilmesine ve düzenli temizliğe bağlı dır. Uyarı ! Cihaz üzerinde herhangi bir bakım veya temizlik işlemi gerçekleştirmeden önce cihazın fi şini çekin. Cihazı zaman zaman nemli bir bezle silin. Aşındırıcı veya çözücü bazlı temizleyiciler kullanmayın. Cihazı suya batırmayın. Toz haznesinin temizlenmesi (Şekil E) Toz haznesi düzenli olarak, tercihen her kullanımdan sonra temizlenmelidir. ♦ Hazne kapağı açma mandalına (7) basın ve şeffaf hazne kapağını (6) açık konumda sabit kalacak şekilde 180° açı

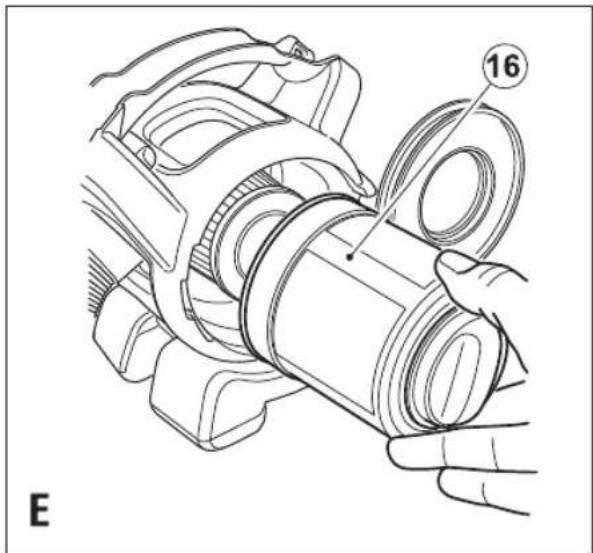

♦ Ön fi ltreyi çıkartın (16). ♦ Toz haznesini boşaltın. ♦ Ön fi ltreyi (16) çöp kovası üzerinde hafi fçe sal- layarak temizleyin. ♦ Ön fi ltreyi (16) takın. ♦ Şeffaf hazne kapağını (6) kapatın ve yerine oturduğuna emin olun. Uyarı! Hiçbir koşulda toz haznesini yıkamayın. Uyarı! Cihazı suya batırmayın. Cihazın dışını temiz- lemek için nemli bir bez ve sabunlu su kullanılmalıdır. Cihazın yeniden kullanılmadan veya saklanmadan önce tamamıyla kuru olduğuna emin olun. İnce partikül fi ltresinin temizlenmesi (Şekil F) İnce partikül fi ltresi (17) partikül ve büyük cisimlerin motor yuvası na girmesini önler. Filtre (17) yeniden kullanılabilir ve düzenli aralıklarla temizlenmelidir. ♦ Ön filtreyi (16) yukarıda açıklandığı şekilde cihazdan çıkartın. ♦ İnce partikül fi ltresini (17) sıkıca çekerek çıkartın.43

♦ Filtreyi sertçe vurarak üzerindeki tozları temiz- leyin. ♦ İhtiyaç olursa, fi ltreyi ılık sabunlu su ile yıkayın. ♦ Filtrelerin kuruduğundan emin olun. ♦ İnce partikül fi ltresini (17) cihaza takın. ♦ Ön fi ltreyi (16) yukarıda açıklandığı şekilde takın. Filtrelerin değiştirilmesi Filtreler her 6 ila 9 ayda bir ya da yıprandıklarında veya hasar gördüklerinde değiştirilmelidir. Yedek fi ltreleri Black & Decker satı ş noktalarından temin edebilirsiniz (Kat. No. PD10): ♦ Eski fi ltreleri yukarı da açı klandığı gibi çıkarın. ♦ Yeni fi ltreleri yukarıda açıklandığı gibi takın. Çevre Koruması Ayrı olarak atın. Bu ürün, normal evsel atıklarla birlikte atılmamalıdır. Black & Decker ürününüzün değiştirilmesi gerektiği- ni düşündüğünüzde veya artık kullanılamaz durumda olması halinde onu, evsel atıklarla birlikte atmayın. Bu ürünü, ayrı olarak toplanacak şekilde atın. Kullanılmış ürünlerin ve ambalajların ayrı olarak toplanması bu maddelerin geri dö- nüşüme sokularak yeniden kullanılmasına olanak tanır. Geri dönüşümlü maddelerin tekrar kullanılması çevre kirliliğinin ön- lenmesine yardımcı olur ve ham madde ihtiyacını azaltır. Yerel yönetmelikler, elektrikli ürünlerin evlerden top- lanıp belediye atık tesislerine aktarılması veya yeni bir ürün satın alırken perakende satıcı tarafından toplanması yönünde hükümler içerebilir. Black & Decker, hizmet ömrünün sonuna ulaşan Black & Decker ürünlerinin toplanması ve geri dö- nüşüme sokulması için bir imkan sunmaktadır. Bu hizmetin avantajlarından faydalanmak için lütfen ürününüzü bizim adımıza teslim alacak herhangi bir yetkili servise iade edin. Bu kı lavuzda belirtilen listeden size en yakın yetkili tamir servisinin yerini öğrenebilirsiniz. Ya da, Internet’ten Black & Decker yetkili tamir servislerinin listesini ve satış sonrası hizmet ve- ren yetkililerin tam detaylarını öğrenebilirsiniz. Bu site: www.2helpU.com. Teknik özellikleri PAD1200 Voltaj Vdc 12 Ağırlık kg 1,6 AT uygunluk beyanatı

Black & Decker, bu ürünün aşağıda belirtilen yönetmeliklere uygun olduğunu teyit eder: 2006/95/EC, EN 60335 EN60704-1’e göre ölçülmüş ses basıncı: = 66 dB(A) Aşağıda imzası bulunan, teknik dosyanın derlen- mesinden ve Black & Decker adına bu bildirimi yapmaktan sorumludur. Kevin Hewitt Tüketici İhtiyaçları Mühendisliği Müdürü Spennymoor, County Durham DL16 6JG, İngiltere 23-03-2009 Garanti Black & Decker, ürünün kalitesinden emindir ve bu yüzden kanunlarda belirtilen taleplerin üstünde bir garanti verir. Ayrıca bu garanti hiçbir şekilde garanti ile ilgili kanuni haklarınızı ihlal etmez ve hakları- nızı hiç bir şekilde kısıtlamaz. Tüm AB ve Avrupa Serbest Ticaret Bölgesi EFTA‘nın üye ülkelerinde geçerlidir. Eğer bir Black & Decker ürünü, satın alma tarihin- den itibaren 24 ay içinde hatalı malzeme ve işçilik nedeniyle bozulursa, müşteriye mümkün olabilecek en az sorunu yaşatarak Black & Decker hatalı kısım- ları değiştirmeyi, tamir etmeyi veya hasarlı aletleri değiştirmeyi kabul eder; ancak bu belirtilenler şu durumlar dışında geçerlidir: ♦ Ürün ticari veya profesyonel amaçlarla kullanıl- mışsa veya kiraya verilmişse; ♦ Ürün yanlış veya amaç dışı kullanılmışsa; ♦ Ürün yabancı nesnelerden, maddelerden veya kaza s ırasında zarar görmüşse; ♦ Yetkili tamir servisleri veya Black & Decker ser- vis ekibinden başkası tarafından tamir edilmeye çalışılmışsa. Garanti talebinde bulunmak için, satıcıya veya yetkili tamir servisine satın aldığınıza dair ispat sunma- lısınız. Fatura ve garanti kartı gerekmektedir. Bu kullanım kılavuzunda belirtilen listeden size en yakın yetkili servis adresini öğrenebilirsiniz. Alternatif olarak, yetkili Black & Decker servislerinin listesi, satış sonrası hizmetlerimizle ilgili tüm bilgiler ve temas bilgilerine Internet üzerinden erişebilirsiniz: www.2helpU.com.44

Sanayi ve Ticaret Bakanlığı tebliğince kullanım ömrü 10 yıldır. Türkiye Distribütörü KALE HIRDAVAT VE MAKİNA A.Ş. Defterdar Mah. Savaklar Cad. No. 15 34050 Edirnekapı Eyüp İstanbul Tel: (0212) 533 52 55 (Pbx) Faks: (0212) 533 10 05 E-posta: info@kalemakina.com zst00259777 - 27-01-201545
